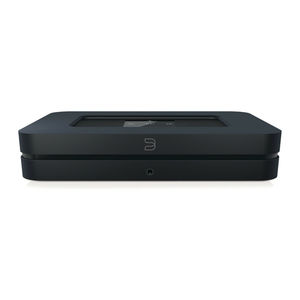

Инструкции за сглобяване на PCB интерфейс за Bluesound Node 2/2i
Сглобяване
| Отстранете задния капак, като го издърпате на посочените места. |  |
| Отстранете горните два посочени винта. |  |
| Повдигнете горната част на корпуса, като я наклоните само от задната страна на устройството, докато чуете силни "щраквания". След това я повдигнете нагоре, като внимавате да не счупите лентите и кабелите. |  |
| Поставете горния капак внимателно до него. Не изключвайте кабелите, гнездата са закрепени с лепило. |  |
| Изключете малкия и големия конектор. Можете да използвате по-дълги клещи за това. |  |
| Отстранете винтовете, посочени със стрелките. |  |
| Отстранете винтовете на задния панел. |  |
| След отстраняване на фабричното захранване и укрепващата плоча, погледнете към фиксиращия щифт. Поставете новия интерфейс така, че посоченият щифт да влезе в задържащия отвор в модула. |  |
| Завийте модула, моля, инсталирайте и укрепващата плоча, както е показано на снимката. |  |
| Свържете големия JST конектор към гнездото на дънната платка. Завъртете леко кабелния сноп, като внимавате да не ги извадите от щепсела. |  |
| Монтирайте задния панел - завийте черния винт в посочения отвор. |  |
| Затворете корпуса, като първо закачите посочените ключалки. Ако не можете да го направите, използвайте малко сила. |  |
| Завийте черните винтове обратно на мястото им. |  |
| Инсталирайте капака на задния панел. |  |
| След инсталацията трябва да останат: фабричното захранване и два сребърни винта. Ако компонентите се различават, проверете правилността на сглобяването. |  |
Допълнителна информация
Измерване и регулиране
Захранването, необходимо за модула, трябва да бъде между 5 и 5.1V. Модулът има точки за измерване на напрежението - описани: VCC и GND. Те се използват за измерване на напрежението под товар. Те могат да улеснят фината настройка на захранването (ако захранването има такава възможност).
Поляризация на гнездото:
Спецификации
- Захранващо напрежение: 5V DC
- Ток на захранване: мин 2A
- Вграден 3A предпазител
- Защита от късо съединение и претоварване: ≥ 6V
- Защита от обратна полярност
- Светодиоди, показващи работата на модула (горен: контролно напрежение, долен: основно напрежение)
Частта "U2" е предпазител. Той е част от функциите за сигурност и е заменяема част (резервна част, приложена към ръководството). Изгарянето на предпазителя е умишлено, за да се защити устройството и неговата замяна не се покрива от гаранцията. Това може да се случи поради неправилно захранващо напрежение или връзка.
Ако е необходимо, може да се използва замяна със следните параметри:
- Тип на работа: бързодействащ предпазител
- Корпус SMD - 1206
- Напрежение 32V, максимално допустимо 63V
- Ток на предпазителя 3A
- Максимално допустимо съпротивление: 30 mOhm (0.03 Ohm)
- Максимално допустим спад на напрежението: 90 mV (0.09 V) при ток 3A
