Návod k montáži rozhraní PCB pro Bluesound Node 2/2i
Montáž

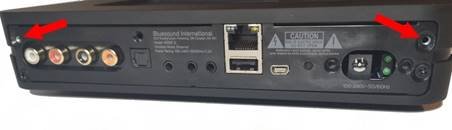

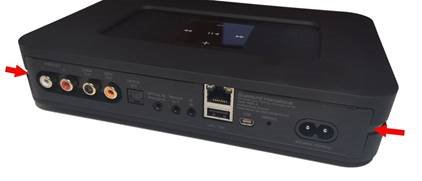

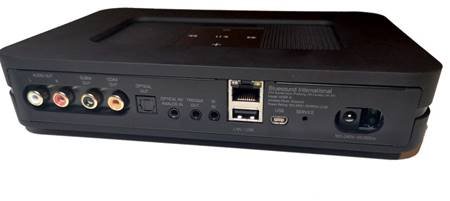

| Sejměte zadní kryt zatažením za něj na vyznačených místech. |  |

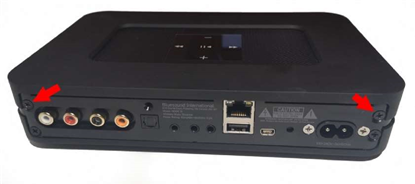

| Odstraňte dva horní vyznačené šrouby. |  |

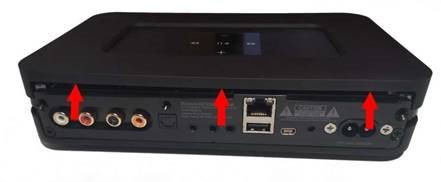

| Zvedněte horní část pouzdra nakloněním pouze ze zadní strany zařízení, dokud neuslyšíte hlasité "cvaknutí" ("clicks"). Poté jej zvedněte směrem nahoru, dávejte pozor, abyste nepoškodili pásky a kabely. |  |

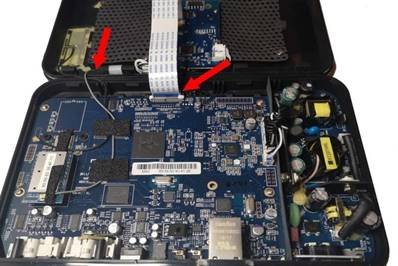

| Opatrně položte horní kryt vedle. Neodpojujte kabely, zásuvky jsou zajištěny lepidlem. |  |

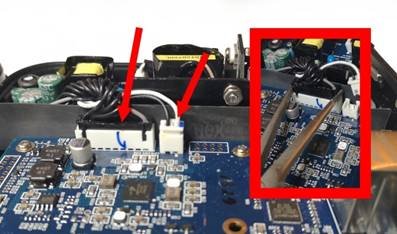

| Odpojte malou a velkou zásuvku. Můžete k tomu použít delší kleště. |  |

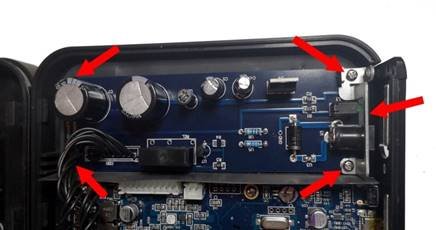

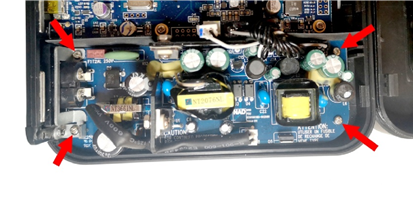

| Odstraňte šrouby označené šipkami. |  |

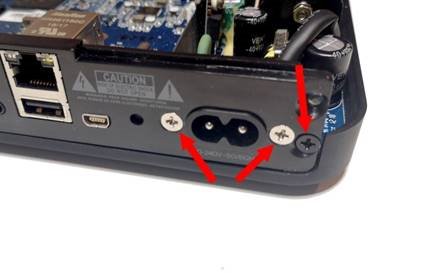

| Odstraňte šrouby na zadním panelu. |  |
| Po odstranění továrního napájecího zdroje a zpevňovací desky se podívejte na zajišťovací kolík. Vložte nové rozhraní tak, aby vyznačený kolík zapadl do upevňovacího otvoru v modulu. |  |
| Přišroubujte modul, nainstalujte také zpevňovací desku, jak je znázorněno na obrázku. |  |

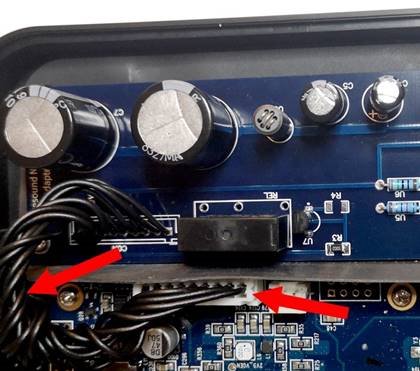

| Připojte velký konektor JST do zásuvky na základní desce. Mírně otočte kabelový svazek a dávejte pozor, abyste je nevytáhli ze zástrčky. |  |

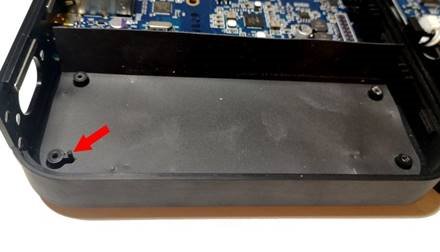

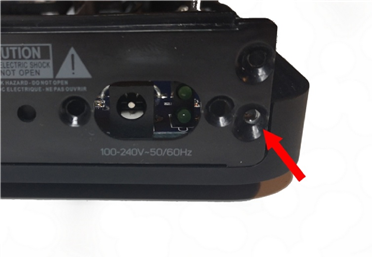

| Namontujte zadní panel - zašroubujte černý šroub do vyznačeného otvoru. |  |

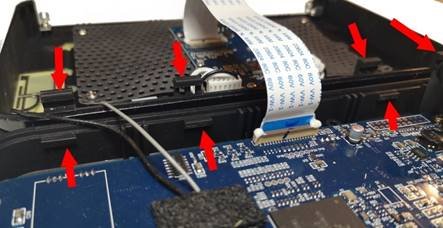

| Zavřete pouzdro tak, že nejprve zaháknete vyznačené západky. Pokud to nemůžete udělat, použijte trochu síly. |  |
| Zašroubujte černé šrouby zpět na místo. |  |
| Nainstalujte kryt zadního panelu. |  |

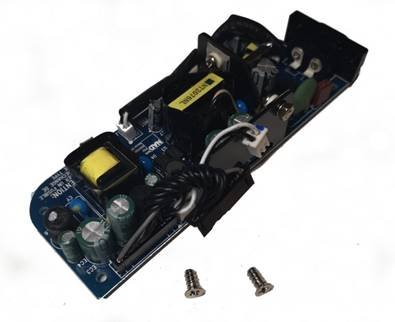

| Po instalaci by měly zůstat: tovární napájecí zdroj a dva stříbrné šrouby. Pokud se komponenty liší, zkontrolujte správnou montáž. |  |
Další informace
Měření a regulace
Napájecí napětí požadované modulem by mělo být mezi 5 a 5,1 V. Modul má měřicí body napětí - popsáno: VCC a GND. Používají se k měření napětí při zatížení. Mohou usnadnit jemné nastavení napájecího zdroje (pokud má napájecí zdroj takovou možnost).
Polarizace zásuvky:
Specifikace
- Napájecí napětí: 5V DC
- Napájecí proud: min 2A
- Vestavěná pojistka 3A
- Ochrana proti zkratu a přetížení: ≥ 6V
- Ochrana proti přepólování
- LED diody indikující provoz modulu (horní: řídicí napětí, dolní: hlavní napětí)
Díl "U2" je pojistka. Je součástí bezpečnostních prvků a je to vyměnitelná součást (náhradní díl přiložený k návodu). Přepálení pojistky je úmyslné, aby se chránilo zařízení a na jeho výměnu se nevztahuje záruka. Může se aktivovat v důsledku nesprávného napájecího napětí nebo připojení.
V případě potřeby lze použít náhradu s následujícími parametry:
- Typ provozu: rychlá pojistka
- Pouzdro SMD - 1206
- Napětí 32V, maximální povolené 63V
- Pojistkový proud 3A
- Maximální povolený odpor: 30 mOhm (0,03 Ohm)
- Maximální povolený pokles napětí: 90 mV (0,09 V) při proudu 3A
Stáhnout návod
Zde si můžete stáhnout úplnou verzi návodu ve formátu pdf, může obsahovat další bezpečnostní pokyny, informace o záruce, pravidla FCC atd.
Stáhnout Návod k montáži rozhraní PCB pro Bluesound Node 2/2i
