PCB-interface monteringsvejledning til Bluesound Node 2/2i

Indhold

1 Montering
2 Yderligere information
- 2.1 Måling og regulering
- 2.2 Specifikationer
3 Download manual
4 På andre sprog

Montering

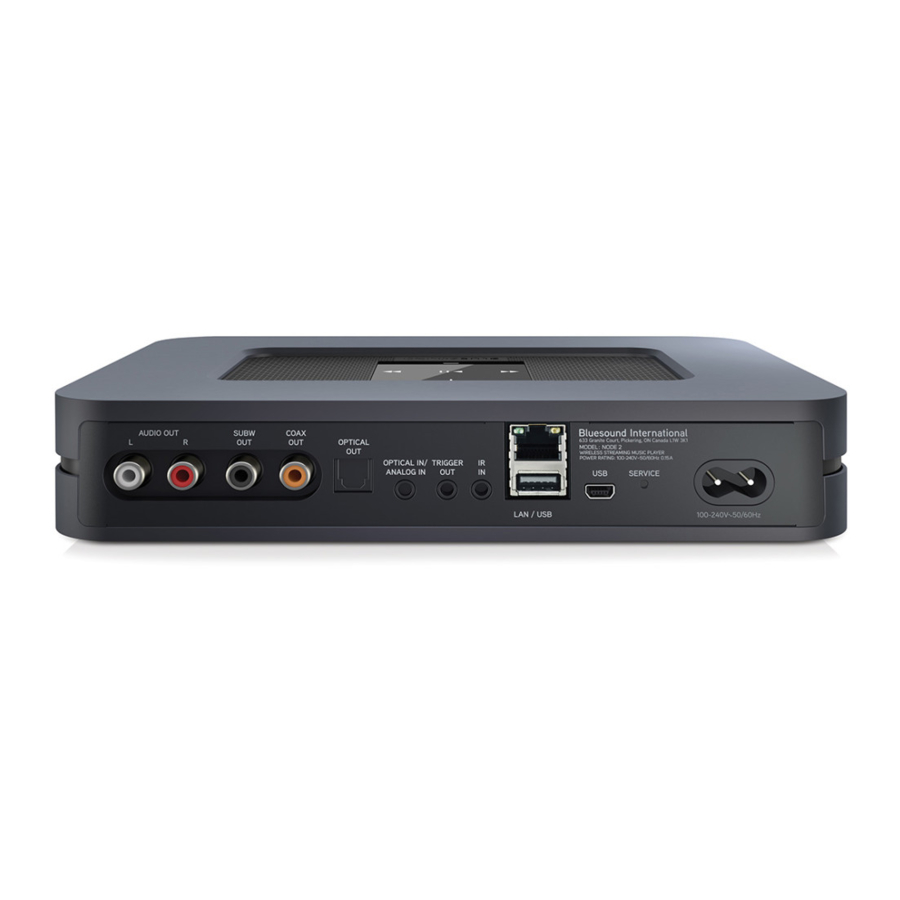

Fjern bagdækslet ved at trække det af de angivne steder.
Fjern de to øverste angivne skruer.
Løft den øverste del af kabinettet ved kun at vippe det fra bagsiden af enheden, indtil du hører høje "klik". Løft det derefter opad, og pas på ikke at ødelægge tape og kabler.
Læg overdelen forsigtigt ved siden af. Afbryd ikke kabler, stikkene er sikret med lim.
Frakobl det lille og store stik. Du kan bruge længere tang til dette.
Fjern skruerne, der er angivet med pilene.
Fjern skruerne på bagpanelet.
Efter fjernelse af fabriksstrømforsyningen og afstivningspladen skal du se efter låsestiften. Indsæt den nye interface, så den angivne stift går ind i fastholdelseshullet i modulet.
Skru modulet på, og monter også afstivningspladen som vist på billedet.
Tilslut det store JST-stik til stikket på bundkortet. Drej kabelsættet let, og pas på ikke at trække dem ud af stikket.
Monter bagpanelet - skru den sorte skrue i det angivne hul.
Luk kabinettet ved først at hægte de angivne låse. Hvis du ikke kan gøre det, skal du bruge lidt kraft.
Skru de sorte skruer tilbage på plads.
Installer bagpanelafdækningen.
Efter installationen skal der være tilbage: fabriksstrømforsyningen og to sølvskruer. Hvis komponenterne er forskellige, skal du kontrollere den korrekte montering.

Yderligere information

Måling og regulering

Den strømforsyning, der kræves af modulet, skal være mellem 5 og 5,1V. Modulet har spændingsmålingspunkter - beskrevet: VCC og GND. De bruges til at måle spænding under belastning. De kan lette finjustering af strømforsyningen (hvis strømforsyningen har en sådan mulighed).

Stikpolarisation:

Specifikationer

Forsyningsspænding: 5V DC
Strømforsyningsstrøm: min 2A
Indbygget 3A sikring
Kortslutnings- og overbelastningsbeskyttelse: ≥ 6V
Beskyttelse mod omvendt polaritet
LED'er, der indikerer modulets drift (øverst: kontrolspænding, nederst: hovedspænding)

"U2"-delen er en sikring. Det er en del af sikkerhedsfunktionerne og er en udskiftelig del (reservedel vedhæftet manualen). At sikringen springer er bevidst for at beskytte enheden, og udskiftningen er ikke dækket af garantien. Det kan ske på grund af forkert strømforsyningsspænding eller tilslutning.
SIKRING
