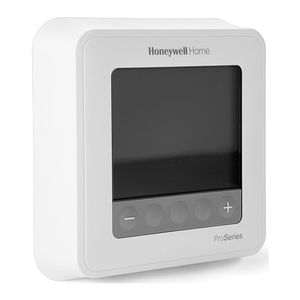

Honeywell T6 Pro Programmerbar Termostat Manual

Indhold

1 Pakken indeholder
2 Valgfri installation af dækplade
3 UWP-monteringssysteminstallation
4 Strømindstillinger
5 Indstilling af skyderflapper
6 Ledningsføringsterminalbetegnelser
7 Ledningsføring af konventionelle systemer: tvungen luft og hydronik
8 Ledningsføring af varmepumpesystemer
9 Montering af termostat
10 Indstil klokkeslæt og dato
11 Systemdriftsindstillinger
12 Blæserdriftsindstillinger
13 Advarsler eller påmindelser*
14 Installationsopsætning (ISU)
15 Avancerede opsætningsmuligheder (ISU)
16 Installatørsystemtest
17 Specifikationer
18 Fejlfinding
- 18.1 Displayet er blankt
- 18.2 Varme- eller kølesystemet reagerer ikke
- 18.3 Temperaturindstillingerne ændres ikke
- 18.4 "Cool On" (Køling til) eller "Heat On" (Varme til) blinker
- 18.5 Ekstra varme kører under køling
- 18.6 Køling kører ved behov for varme
19 Kundeassistance
20 Referencer
21 Download manual
22 På andre sprog

Pakken indeholder

T6 Pro-termostat
UWP™-monteringssystem
Honeywell Standard-installationsadapter (J-boks-adapter)
Honeywell dekorativ dækplade – Lille; størrelse 4-49/64 tommer x 4-49/64 tommer x 11/32 tommer (121 mm x 121 mm x 9 mm)
Skruer og ankre
2 AA-batterier
Installationsvejledning og brugervejledning

Valgfri installation af dækplade

BEMÆRK: Hvis valgfri dækplade ikke er nødvendig, se "UWP-monteringssysteminstallation".

Brug den valgfrie dækplade, når:

Termostaten monteres på en elektrisk samledåse
Eller når du har brug for at dække malingsforskelle fra den gamle termostat.

Adskil samledåseadapteren fra dækpladen. Se figur 1.

Monter samledåseadapteren på væggen eller en elektrisk boks ved hjælp af et af de otte skruehuller. Isæt og stram monteringsskruerne, der følger med dækpladesættet. Spænd ikke for meget. Se figur 2. Sørg for, at adapterpladen er i vater.

Fastgør UWP'en ved at hænge den på den øverste krog på samledåseadapteren og derefter klikke bunden af UWP'en på plads. Se figur 3.

Klik dækpladen fast på samledåseadapteren. Se figur 4.

UWP-monteringssysteminstallation

Før du starter, skal du slukke for strømmen i afbryderboksen eller kontakten. Åbn pakken for at finde UWP'en. Se figur 5.

Placer UWP'en på væggen. Afmærk og marker hulpositionerne. Se figur 6.
Bor huller ved de markerede positioner, og bank derefter de medfølgende vægankre let ind i væggen med en hammer.
‒ Bor 7/32" huller til gipsvæg.

Træk døren op, og før ledningerne gennem ledningshullet i UWP'en. Se figur 7.

Placer UWP'en over vægankrene. Isæt og stram monteringsskruerne, der følger med UWP'en. Spænd ikke for meget. Spænd, indtil UWP'en ikke bevæger sig længere. Luk døren. Se figur 8.

Brug 3x medfølgende skruer #8 1-1/2"

Strømindstillinger

Indsæt R- og C-ledninger i de dertil beregnede terminaler for primær AC-strøm (C-terminalen er valgfri, hvis der er isat batterier, men det anbefales). Fjern ledninger ved at trykke terminalflapperne ned.

Isæt AA-batterier for primær eller backup-strøm.

Indstilling af skyderflapper

Indstil R-skyderflappen.

Brug indbygget jumper (R-skyderflap) til at skelne mellem et eller to transformatorsystemer.
Hvis der kun er én R-ledning, og den er tilsluttet R-, Rc- eller RH-terminalen, skal du indstille skyderen til den øverste position (1 ledning).
Hvis der er én ledning tilsluttet R-terminalen og én ledning tilsluttet Rc-terminalen, skal du indstille skyderen til den nederste position (2 ledninger).

BEMÆRK: Skyderflapper til U-terminaler skal forblive på plads for T6 Pro-modeller.

UWP-monteringssystem

R/Rc-skyderflap

Ledningsføringsterminalbetegnelser

Bemærk: Ikke alle terminaler kan bruges, afhængigt af den systemtype, der tilsluttes. De mest almindeligt anvendte terminaler er skyggelagte.

S	Indgang til kablede indendørs- eller udendørssensorer (kun TH6320U og TH6220U)
S
Y	Kompressorkontaktor (trin 1)
Y2	Kompressorkontaktor (trin 2)
G	Ventilatorrelæ
C	24VAC fælles. Til 2 transformatorsystemer skal du bruge en fælles ledning fra kølingstransformatoren.
U	Ubrugt
U	Ubrugt
L/A-A	Varmepumpefejlindgang (Fælles (C) ledning kræves til LA/A)
O/B	Omskiftningsventil
AUX - W2	Ekstra varmerelæ Varmerelæ (trin 2)
E	Nødvarmerelæ
W	Varmerelæ (trin 1)
K	Tilslut til K på Wire Saver Module**
R	24VAC strøm fra varmetransformator*
Rc	24VAC strøm fra kølingstransformator*

* Terminal kan jumpes ved hjælp af skyderflappen. Se "Indstilling af skyderflapper" ovenfor.

** THP9045A1023 Wire Saver Module bruges på varme-/kølesystemer, når du kun har fire ledninger ved termostaten, og du har brug for en femte ledning til en fælles ledning. Brug K-terminalen i stedet for Y- og G-terminalerne på konventionelle systemer eller varmepumpesystemer for at give kontrol over ventilatoren og kompressoren gennem en enkelt ledning — den ubrugte ledning bliver derefter din fælles ledning. Se THP9045-vejledningen for at få flere oplysninger.

Ledningsføring af konventionelle systemer: tvungen luft og hydronik

Skyggelagte områder nedenfor gælder kun for TH6320U/TH6220U eller som andet er angivet.

1H/1C-system (1 transformer)
R Strøm [1]
Rc [R+Rc forbundet med skyderfane] [2]
Y Kompressorkontaktor
C 24VAC almindelig [3]
W Varmerelæ
G Blæserrelæ

1H/1C-system (2 transformere)
R Strøm (varmetransformator) [1]
Rc Strøm (køletransformator) [1]
Y Kompressorkontaktor
C 24VAC almindelig [3, 4]
W Varmerelæ
G Blæserrelæ

Kun-varme-system
R Strøm [1]
Rc [R+Rc forbundet med skyderfane] [2]
C 24VAC almindelig [3]
W Varmerelæ

Kun-varme-system med blæser
R Strøm [1]
Rc [R+Rc forbundet med skyderfane] [2]
C 24VAC almindelig [3]
W Varmerelæ
G Blæserrelæ

Kun-varme-system (Serie 20) [5]
R Serie 20 ventilterminal "R" [1]
Rc [R+Rc forbundet med skyderfane] [2]
Y Serie 20 ventilterminal "W"
C 24VAC almindelig [3]
W Serie 20 ventilterminal "B"

Kun-køle-system
R Strøm [1]
Rc [R+Rc forbundet med skyderfane] [2]
Y Kompressorkontaktor
C 24VAC almindelig [3]
G Blæserrelæ

Kun-varme-system (strømstyret åben zoneventil) [5]
R Strøm [1]
Rc [R+Rc forbundet med skyderfane] [2]
W Ventil
C 24VAC almindelig [3]

2H/2C-system (1 transformer) [6]
R Strøm [1]
Rc [R+Rc forbundet med skyderfane] [2]
Y Kompressorkontaktor (trin 1)
C 24VAC almindelig [3]
W Varmerelæ (trin 1)
G Blæserrelæ
W2 Varmerelæ (trin 2)
Y2 Kompressorkontaktor (trin 2)

NOTER
Ledningsspecifikationer: Brug 18- til 22-gauge termostatledning. Der kræves ikke afskærmet kabel.
[1] Strømforsyning. Sørg for afbrydelsesmulighed og overbelastningsbeskyttelse efter behov.
[2] Flyt R-skyderfanen på UWP til indstillingen R. Se "Indstilling af skyderfaner" for at få flere oplysninger.
[3] Valgfri 24VAC almindelig forbindelse.
[4] Almindelig forbindelse skal komme fra køletransformator.
[5] Indstil varmesystemtype til strålevarme i ISU. Indstil antal køletrin til 0.
[6] Indstil systemtype til 2Heat/2Cool konventionel i installationsopsætningen.

Ledningsføring af varmepumpesystemer

Skyggelagte områder nedenfor gælder kun for TH6320U/TH6220U eller som andet er angivet.

1H/1C Varmepumpesystem
R Strøm [1]
Rc [R+Rc forbundet med skyderfane] [2]
Y Kompressorkontaktor
C 24VAC fælles [3]
O/B Omskifterventil [7]
G Blæserrelæ
W Brug ikke denne terminal til varmepumpeapplikationer!

2H/1C Varmepumpesystem [8]
R Strøm [1]
Rc [R+Rc forbundet med skyderfane] [2]
Y Kompressorkontaktor
C 24VAC fælles [3]
O/B Omskifterventil [7]
G Blæserrelæ
Aux Hjælpevarme
E Nødvarmerelæ
L Varmepumpefejlindgang
W Brug ikke denne terminal til varmepumpeapplikationer!

2H/2C Varmepumpesystem (TH6320U only) [9]
R Strøm [1]
Rc [R+Rc forbundet med skyderfane] [2]
Y Kompressorkontaktor (trin 1)
C 24VAC fælles [3]
O/B Omskifterventil [7]
G Blæserrelæ
Y2 Kompressorkontaktor (trin 2)
L Varmepumpefejlindgang
W Brug ikke denne terminal til varmepumpeapplikationer!

3H/2C Varmepumpesystem (TH6320U only) [10]
R Strøm [1]
Rc [R+Rc forbundet med skyderfane] [2]
Y Kompressorkontaktor (trin 1)
C 24VAC fælles [3]
O/B Omskifterventil [7]
G Blæserrelæ
Aux Hjælpevarme
E Nødvarmerelæ
Y2 Kompressorkontaktor (trin 2)
L Varmepumpefejlindgang
W Brug ikke denne terminal til varmepumpeapplikationer!

Dual Fuel System (TH6320U / TH6220U only)
R Strøm [1]
Rc [R+Rc forbundet med skyderfane] [2]
Y Kompressorkontaktor (trin 1)
C 24VAC fælles [3]
O/B Omskifterventil [7]
G Blæserrelæ
Aux Hjælpevarme
E Nødvarmerelæ
Y2 Kompressorkontaktor (trin 2 - hvis nødvendigt) [11]
L Varmepumpefejlindgang
S Udendørs sensor
S Udendørs sensor
W Brug ikke denne terminal til varmepumpeapplikationer!

NOTER
Ledningsspecifikationer: Brug 18- til 22-gauge termostatledning. Skærmet kabel er ikke påkrævet.
[1] Strømforsyning. Sørg for afbrydelsesmidler og overbelastningsbeskyttelse efter behov.
[2] Flyt R-skyderfanen på UWP til R-indstillingen. For mere information, se "Indstilling af skyderfaner".
[3] Valgfri 24VAC fællesforbindelse.
[6] I installationsopsætningen skal du indstille systemtype til 2Heat/2Cool konventionel.
[7] I installationsopsætningen skal du indstille omskifterventil til O (for kølig omskiftning) eller B (for varmeomskiftning).
[8] I ISU skal du indstille varmesystemtype til varmepumpe. 1 kompressor og 1 trin med backup-varme.
[9] I ISU skal du indstille varmesystemtype til varmepumpe. 2 kompressorer og 0 trin med backup-varme.
[10] I ISU skal du indstille varmesystemtype til varmepumpe. 2 kompressorer og 1 trin med backup-varme.
[11] Dobbelt brændstof med Y2 kun til TH6320U.

Montering af termostat

Skub overskydende ledning tilbage i vægåbningen.
Luk UWP-døren. Den skal forblive lukket uden at bule.
Ret UWP ind efter termostaten, og skub forsigtigt, indtil termostaten klikker på plads.
Tænd for strømmen ved afbryderboksen eller kontakten.

Indstil klokkeslæt og dato

Klokkeslæt

Tryk på Menu (Menu) på din termostat.
Tryk på + eller - for at gå til TIME (KLOKKESLÆT). Tryk på Select (Vælg).
Tryk på + eller - for at vælge mellem 12 eller 24 timer. Tryk på Select (Vælg).
Brug + eller - for at justere timen. Tryk på Select (Vælg).
Brug + eller - for at justere minutterne. Tryk på Select (Vælg) for at forlade menuen Klokkeslæt.

Dato

Hvis du tidligere har indstillet klokkeslættet, skal du fortsætte til trin 2. Hvis du er på startskærmen, skal du trykke på Menu (Menu) på din termostat.
Tryk på + eller - for at gå til DATE (DATO). Tryk på Select (Vælg).
Brug + eller - for at justere årstallet. Tryk på Select (Vælg).
Brug + eller - for at justere måneden. Tryk på Select (Vælg).
Brug + eller - for at justere dagen. Tryk på Select (Vælg) for at gemme og forlade menuen Dato.

Systemdriftsindstillinger

Tryk på knappen Mode (Tilstand) for at gå til den næste tilgængelige systemtilstand.
Gå gennem tilstandene, indtil den ønskede systemtilstand vises, og lad den aktivere.

BEMÆRK: Tilgængelige systemtilstande varierer afhængigt af model og systemindstillinger.

System-tilstande:
‒ Auto
‒ Heat (Varme)
‒ Cool (Køl)
‒ Em Heat (Nødvarme)
‒ Off (Fra)

Blæserdriftsindstillinger

Tryk på knappen Fan (Blæser) for at gå til den næste tilgængelige blæsertilstand.
Gå gennem tilstandene, indtil den ønskede blæsertilstand vises, og lad den aktivere.

BEMÆRK: Tilgængelige blæsertilstande varierer med systemindstillinger.

Fan-tilstande:
‒ Auto: Blæseren kører kun, når varme- eller kølesystemet er tændt.
‒ On: Blæseren er altid tændt.
‒ Circ: Blæseren kører tilfældigt ca. 33 % af tiden.

Advarsler eller påmindelser*

Tryk på Menu, og tryk derefter på +, indtil displayet viser ALRT.
Tryk på Select for at få vist, hvilke alarmer der er til stede.
Ordet SNZE (SNOOZE) vises.
Tryk på Select igen for at udsætte påmindelsen i 7 dage.
For at rydde alarmen skal du trykke på Select og derefter trykke på + for at gå til CLER (Ryd).
Tryk på Select for at rydde påmindelsen.

* Nogle advarsler kan ikke udsættes eller ryddes. Kontakt din lokale varme- og kølefagmand, hvis dette sker. Varme- og kølesystemet kan kræve service.

Installationsopsætning (ISU)

Tryk og hold knapperne CENTER og + nede i ca. 3 sekunder for at åbne den avancerede menu.
Tryk på Select for at åbne ISU.
Tryk på Select for at gå gennem menuopsætningsmulighederne.
Tryk på + eller - for at ændre værdier eller vælge mellem tilgængelige muligheder.
Tryk på Select, og bekræft dine indstillinger, eller tryk på Back for at ignorere ændringer og vende tilbage til ISU-menuskærmen for at fortsætte redigeringen af en anden opsætningsmulighed.
For at afslutte opsætningsprocessen og gemme dine indstillinger skal du trykke på Home og vende tilbage til startskærmen.

BEMÆRK: En komplet liste over alle opsætningsparametre (ISU) og muligheder starter nedenfor.

Avancerede opsætningsmuligheder (ISU)

BEMÆRK: Afhængigt af systemindstillingerne er det ikke sikkert, at alle muligheder er tilgængelige.

#ISU	ISU-navn	ISU-muligheder (fabriksstandard i fed)
120	Planlægningsmuligheder	0 = Ikke-programmerbar 2 = 5-2 Programmerbar 3 = 5-1-1 Programmerbar 4 = 7-dages Programmerbar
125	Temperaturindikationsskala	0 = Fahrenheit 1 = Celsius
130	Udendørs sensor (TH6320U / TH6220U only)	0 = Ingen 1 = Kablet udendørs sensor
200	Varmesystemtype	1 = Konventionel tvungen luftvarme 2 = Varmepumpe 3 = Strålevarme 5 = Ingen (kun køling)
205	Varmeudstyrstype	Konventionel tvungen luftvarme: 1 = Standard effektivitet Gas tvungen luft 2 = Høj effektivitet Gas tvungen luft 3 = Olie tvungen luft 4 = Elektrisk tvungen luft 5 = Varmtvandsblæserspiral Varmepumpe: 7 = Luft til luft-varmepumpe 8 = Geotermisk varmepumpe Strålevarme: 9 = Varmtvandsstrålevarme 12 = Damp
218	Reverseringsventil O/B	0 = O (O/B ved køling) 1 = B (O/B ved opvarmning)
220	Køletrin / kompressortrin 200=Conv / 200=HP	0, 1, 2 Bemærk: Kun 1 kompressortrin tilgængeligt på TH6210U-modellen. Kun 1 kompressortrin tilgængeligt på TH6220U-modellen, hvis den er konfigureret til varmepumpe.
221	Varmetrin / backup-varmetrin	Varmetrin: 1, 2 Backup-varmetrin: 0, 1
230	Ventilatorstyring ved opvarmning	1 = Udstyr styrer ventilator 2 = Termostat styrer ventilator
253	Aux/E-terminalstyring (fastgjort til "0"-indstilling på alle modeller undtagen TH6320U)	0 = Kør både Aux & E sammen 1 = Aux og E uafhængig
255	Backup-varmekilde (kun varmepumpe) (TH6320U / TH6220U only)	1 = Elektrisk tvungen luft 2 = Gas/olie tvungen luft (eller fossil tvungen luft)
256	Nødvarme kilde (kun TH6320U)	1 = Elektrisk tvungen luft 2 = Gas/olie tvungen luft (eller fossil tvungen luft)
260	Eksternt fossilt brændstofsæt (TH6320U / TH6220U only)	0 = Termostat styrer backup-varme 1 = Eksternt fossilt brændstofsæt styrer backup-varme
300	Systemskifte	0 = Manuel 1 = Automatisk
303	Automatisk skift differentiel	0°F til 5°F 0.0°C til 2.5°C Bemærk: Differentiel er IKKE dødbånd. Honeywell bruger en avanceret algoritme, der fastgør dødbånd ved 0°F. Den differentielle indstilling er det minimum antal grader fra indstillingspunktet, der er nødvendigt for at skifte fra den sidst kørte tilstand (varme eller køling) til den modsatte tilstand, når termostaten er i automatisk skift. Dette er mere avanceret end tidligere termostater.
340	Backup-varmeafvigelse	0 = Komfort 2 = 2°F 3 = 3°F 4 = 4°F 5 = 5°F 6 = 6°F 7 = 7°F 8 = 8°F 9 = 9°F 10 = 10°F 11 = 11°F 12 = 12°F 13 = 13°F 14 = 14°F 15 = 15°F Bemærk: 0 (komfort) indstilling kun tilgængelig, hvis backup-varme (ISU 255) er indstillet til elektrisk.
350	Opgraderingstimer til backup-varme	0 = Fra 1 = 30 minutter 2 = 45 minutter 3 = 60 minutter 4 = 75 minutter 5 = 90 minutter 6 = 2 timer 7 = 3 timer 8 = 4 timer 9 = 5 timer 10 = 6 timer 11 = 8 timer 12 = 10 timer 13 = 12 timer 14 = 14 timer 16 = 16 timer
355	Kompressorlåsning / balancepunkt	-- = Fra 5°F til 60°F (i trin på 5°F) -15.0°C til 15.5°C (i trin på 2.5°C eller 3.0°C) Bemærk: Brug en kablet sensor til at indstille kompressorlåsning / balancepunkt på TH6320U / TH6220U.
356	Udendørs låsning Backup-varme	-- = Fra 5°F til 65°F (i trin på 5°F) -15.0°C til 18.5°C (i trin på 2.5°C eller 3.0°C)
365	Kompressorcyklushastighed (trin 1)	1 - 6
366	Kompressorcyklushastighed (trin 1)	1 - 6
370	Opvarmningscyklushastighed (trin 1)	1 - 12
371	Opvarmningscyklushastighed (trin 2)	1 - 12
375	Opvarmningscyklushastighed Ekstravarme	1 - 12
378	Opvarmningscyklushastighed Nødvarme (kun TH6320U)	1 - 12
387	Kompressorbeskyttelse	0 = Fra 1 - 5 minutter
425	Adaptiv intelligent genopretning	0 = Nej 1 = Ja Bemærk: Adaptiv intelligent genopretning (AIR) er en komfortindstilling. Varme- eller køleudstyr tændes tidligere, hvilket sikrer, at indetemperaturen matcher indstillingspunktet på det planlagte tidspunkt.
430	Minimum Køle indstillingspunkt	50°F til 99°F (50°F) 10.0°C til 37.0°C (10.0°C)
431	Maksimum Varme indstillingspunkt	40°F til 90°F (90°F) 4.5°C til 32.0°C (32.0°C)
435	Tastaturlås	0 = Ingen 1 = Delvis 2 = Fuld
500	Er indendørstemperatursensoren KABLET til dit system? (TH6320U / TH6220U only)	0 = Nej 1 = Ja
515	Indendørs sensortype (TH6320U / TH6220U only)	0 = 10k 1 = 20k
520	Hvilke sensorer skal bruges til TEMPERATURSTYRING? (Flere sensorer er gennemsnitlige) TH6320U / TH6220U only)	1 = Kun termostat 2 = Kun kablet 3 = Gennemsnit
702	Antal luftfiltre	0 - 2
711	Påmindelse om udskiftning af luftfilter 1	0 = Fra 1 = 10 køretidsdage 2 = 20 køretidsdage 3 = 30 køretidsdage 4 = 45 køretidsdage 5 = 60 køretidsdage 6 = 90 køretidsdage 7 = 120 køretidsdage 8 = 150 køretidsdage 9 = 30 kalenderdage 10 = 45 kalenderdage 11 = 60 kalenderdage 12 = 75 kalenderdage 13 = 3 kalendermåneder 14 = 4 kalendermåneder 15 = 5 kalendermåneder 16 = 6 kalendermåneder 17 = 9 kalendermåneder 18 = 12 kalendermåneder 19 = 15 kalendermåneder
712	Påmindelse om udskiftning af luftfilter 2	0 = Fra 1 = 10 køretidsdage 2 = 20 køretidsdage 3 = 30 køretidsdage 4 = 45 køretidsdage 5 = 60 køretidsdage 6 = 90 køretidsdage 7 = 120 køretidsdage 8 = 150 køretidsdage 9 = 30 kalenderdage 10 = 45 kalenderdage 11 = 60 kalenderdage 12 = 75 kalenderdage 13 = 3 kalendermåneder 14 = 4 kalendermåneder 15 = 5 kalendermåneder 16 = 6 kalendermåneder 17 = 9 kalendermåneder 18 = 12 kalendermåneder 19 = 15 kalendermåneder
1400	Baggrundsbelysning	0 = On Demand 1 = Kontinuerlig Bemærk: Almindelig ledning nødvendig for kontinuerlig.
1401	Lysstyrke for baggrundsbelysning	1 - 5 Bemærk: Vises kun, hvis der er valgt kontinuerlig baggrundsbelysning.
1410	Klokkeformat	12 / 24
1415	Sommertid	0 = Fra 1 = Til
1420	Temperaturvisningsforskydning	-3 til 3F (0) -1.5 til 1.5C (0)

Installatørsystemtest

Sådan udføres en systemtest:

Tryk på og hold CENTER og + knapperne nede i ca. 3 sekunder for at åbne den avancerede menu.
Brug + til at gå til TEST. Tryk på Select (Vælg) for at starte systemtesten.
Brug + til at skifte mellem Heat (Varme), Cool (Køling), Fan (Ventilator), Em Heat eller Ver (termostatversion). Tryk på Select (Vælg).
Tryk på + for at tænde for trinene ét ad gangen, og tryk på - for at slukke for dem.
Brug knappen Home (Hjem) for at afslutte systemtesten.

Systemtest		Systemstatus
Skraverede områder nedenfor gælder kun for TH6320U/TH6220U eller som andet er angivet.
Heat	0	Alt slukket
	1	Varmetrin 1 tændt
	2	Varmetrin 2 også tændt
	3	Varmetrin 3 også tændt
Cool	0	Alt slukket
	1	Kølingstrin 1 tændt
	2	Kølingstrin 2 også tændt
Em Heat	0	Alt slukket
Em Heat	1	Em Heat tændt
Fan	0	Ventilator slukket
Fan	1	Ventilator tændt

Specifikationer

Temperaturområder
Varme: 4,5 °C til 32,0 °C (40 °F til 90 °F)
Køling: 10,0 °C til 37,0 °C (50 °F til 99 °F)

Omgivelsestemperatur under drift
0 °C til 48,9 °C (32 °F til 120 °F)

Omgivelsestemperatur under drift
2,8 °C til 38,9 °C (37 °F til 102 °F)

Forsendelsestemperatur
-28,9 °C til 48,9 °C (-20 °F til 120 °F)

Relativ luftfugtighed under drift
5 % til 90 % (ikke-kondenserende)

Fysiske dimensioner i tommer (mm) (H x B x D)
4-1/16" H x 4-1/16" B x 1-5/32" D
103,5 mm H x 103,5 mm B x 29 mm D

Elektriske klassificeringer

Terminal	Spænding (50/60 Hz)	Driftsstrøm
W Varme (Powerpile)	20-30 Vac 750 mV DC	0,02-1,0 A 100 mA DC
W2 (Aux) Varme	20-30 Vac	0,02-1,0 A
E Nødvarme	20-30 Vac	0,02-0,5 A
Y Kompressortrin 1	20-30 Vac	0,02-1,0 A
Y2 Kompressortrin 2	20-30 Vac	0,02-1,0 A
G Ventilator	20-30 Vac	0,02-0,5 A
O/B Omskiftning	20-30 Vac	0,02-0,5 A
L/A Input	20-30 Vac	0,02-0,5 A

Fejlfinding

Hvis du har problemer med din termostat, kan du prøve følgende forslag.
De fleste problemer kan rettes hurtigt og nemt.

Displayet er blankt

Kontrollér strømafbryderen, og nulstil den om nødvendigt.
Sørg for, at strømmen til varme- og kølesystemet er tændt.
Sørg for, at ovndøren er lukket forsvarligt.
Sørg for, at friske alkaliske AA-batterier er korrekt installeret.

Varme- eller kølesystemet reagerer ikke

Tryk på knappen Mode (Tilstand) for at indstille systemet til Heat (Varme). Sørg for, at den ønskede temperatur er indstillet højere end rumtemperaturen.
Tryk på knappen Mode (Tilstand) for at indstille systemet til Cool (Køling). Sørg for, at den ønskede temperatur er indstillet lavere end rumtemperaturen.
Kontrollér strømafbryderen, og nulstil den om nødvendigt.
Sørg for, at strømmen til varme- og kølesystemet er tændt.
Sørg for, at ovndøren er lukket forsvarligt.
Vent 5 minutter, før systemet reagerer.

Temperaturindstillingerne ændres ikke

Sørg for, at varme- og køletemperaturerne er indstillet til acceptable områder:

Varme: 4,5 °C til 32,0 °C (40 °F til 90 °F)
Køling: 10,0 °C til 37,0 °C (50 °F til 99 °F)

"Cool On" (Køling til) eller "Heat On" (Varme til) blinker

Kompressorens beskyttelsesfunktion er aktiveret. Vent 5 minutter, før systemet genstartes sikkert, uden at kompressoren beskadiges.

Ekstra varme kører under køling

For varmepumpesystemer skal du kontrollere, at der ikke er en ledning tilsluttet W på UWP-systemer. Se "Ledningsføring af varmepumpesystemer".

Køling kører ved behov for varme

For varmepumpesystemer skal du kontrollere, at der ikke er en ledning tilsluttet W på UWP-systemer. Se "Ledningsføring af varmepumpesystemer".

FARE FOR ELEKTRISK STØD
Kan forårsage elektrisk stød eller beskadigelse af udstyret. Afbryd strømmen, før installationen påbegyndes.

FARE FOR BESKADIGELSE AF UDSTYRET
Kompressorbeskyttelse tilsidesættes under test. Undgå at køre kompressoren hurtigt op og ned for at undgå beskadigelse af udstyret.

MEDDELELSE OM KVÆLVSØLV
Hvis dette produkt erstatter en kontrol, der indeholder kvælvølv i et forseglet rør, må du ikke smide den gamle kontrol i skraldespanden. Kontakt din lokale affaldsmyndighed for at få vejledning om genbrug og korrekt bortskaffelse.
