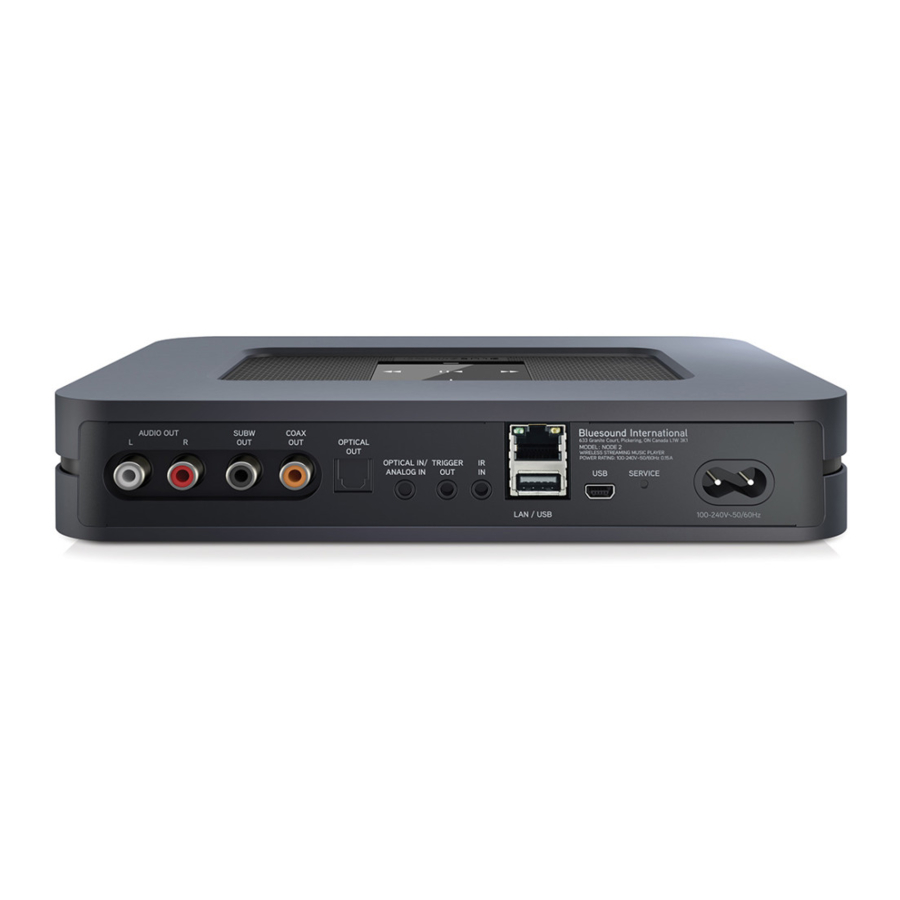

Οδηγίες συναρμολόγησης διεπαφής PCB για Bluesound Node 2/2i
Συναρμολόγηση

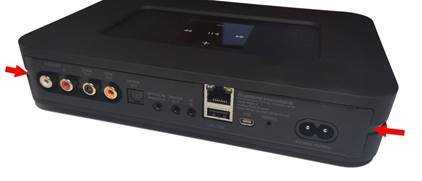

| Αφαιρέστε το πίσω κάλυμμα τραβώντας το στα σημεία που υποδεικνύονται. |  |

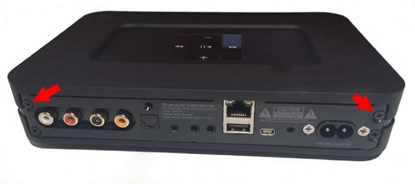

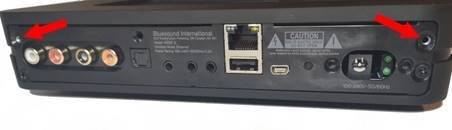

| Αφαιρέστε τις δύο πάνω βίδες που υποδεικνύονται. |  |

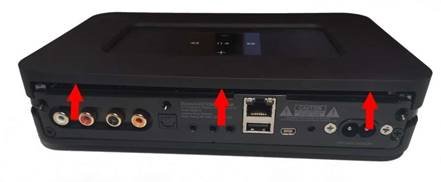

| Ανασηκώστε το πάνω μέρος του περιβλήματος κλίνοντάς το μόνο από το πίσω μέρος της συσκευής, μέχρι να ακούσετε δυνατά "κλικ". Στη συνέχεια, ανασηκώστε το προς τα πάνω, προσέχοντας να μην σπάσετε τις ταινίες και τα καλώδια. |  |

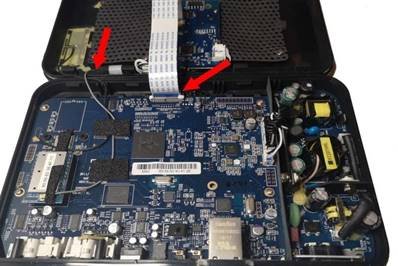

| Τοποθετήστε προσεκτικά το πάνω μέρος δίπλα του. Μην αποσυνδέετε τα καλώδια, οι υποδοχές είναι ασφαλισμένες με κόλλα. |  |

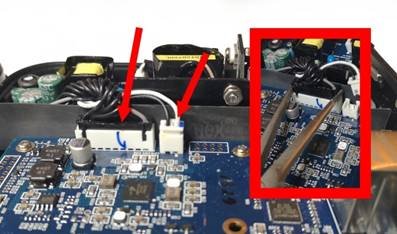

| Αποσυνδέστε τη μικρή και τη μεγάλη υποδοχή. Μπορείτε να χρησιμοποιήσετε μακρύτερες πένσες για αυτό. |  |

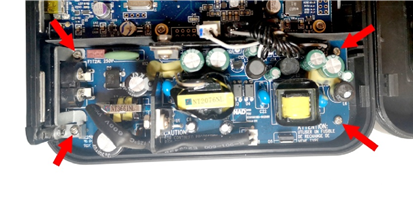

| Αφαιρέστε τις βίδες που υποδεικνύονται από τα βέλη. |  |

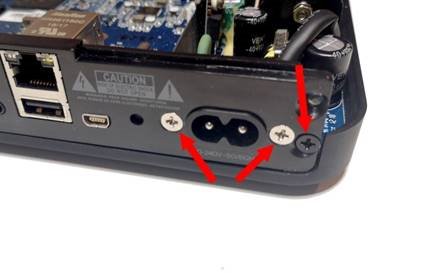

| Αφαιρέστε τις βίδες στο πίσω πλαίσιο. |  |

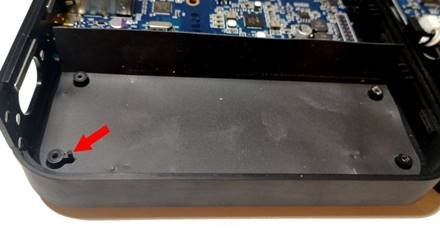

| Αφού αφαιρέσετε το εργοστασιακό τροφοδοτικό και την πλάκα ενίσχυσης, κοιτάξτε τον πείρο συγκράτησης. Εισάγετε τη νέα διεπαφή έτσι ώστε ο πείρος που υποδεικνύεται να εισέλθει στην οπή συγκράτησης στη μονάδα. |  |

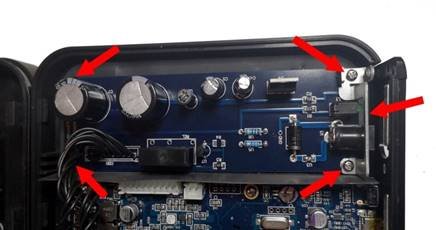

| Βιδώστε τη μονάδα, επίσης εγκαταστήστε την πλάκα ενίσχυσης όπως φαίνεται στην εικόνα. |  |

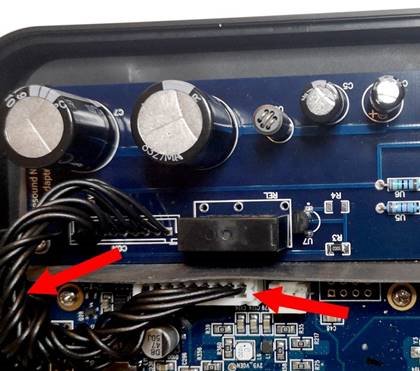

| Συνδέστε τον μεγάλο σύνδεσμο JST στην υποδοχή στη μητρική πλακέτα. Στρίψτε ελαφρά την καλωδίωση, προσέχοντας να μην τα τραβήξετε έξω από το βύσμα. |  |

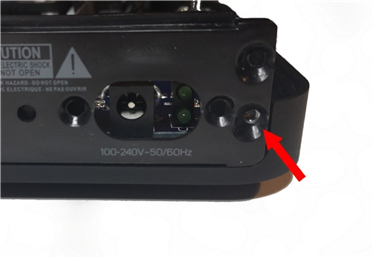

| Τοποθετήστε το πίσω πλαίσιο - βιδώστε τη μαύρη βίδα στην υποδεικνυόμενη οπή. |  |

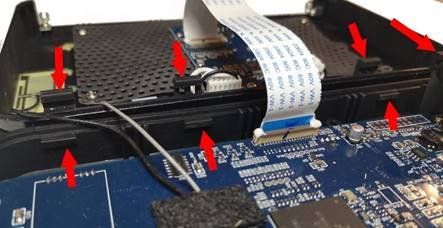

| Κλείστε το περίβλημα πρώτα αγκιστρώνοντας τα υποδεικνυόμενα μάνδαλα. Εάν δεν μπορείτε να το κάνετε, χρησιμοποιήστε λίγη δύναμη. |  |
| Βιδώστε τις μαύρες βίδες πίσω στη θέση τους. |  |

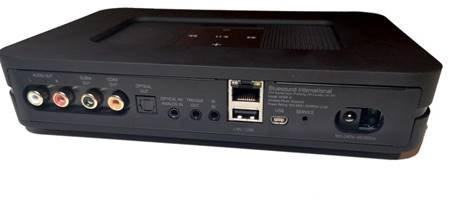

| Εγκαταστήστε το κάλυμμα του πίσω πλαισίου. |  |

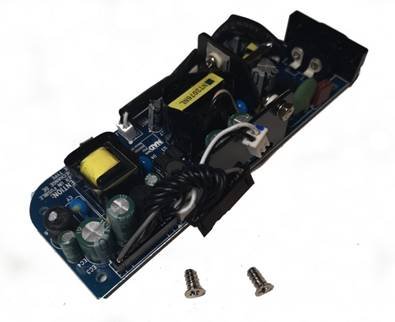

| Μετά την εγκατάσταση θα πρέπει να παραμείνουν: το εργοστασιακό τροφοδοτικό και δύο ασημένιες βίδες. Εάν τα εξαρτήματα διαφέρουν, ελέγξτε τη σωστή συναρμολόγηση. |  |
Επιπλέον πληροφορίες
Μέτρηση και ρύθμιση
Το τροφοδοτικό που απαιτείται από τη μονάδα πρέπει να είναι μεταξύ 5 και 5.1V. Η μονάδα διαθέτει σημεία μέτρησης τάσης - περιγράφονται: VCC και GND. Χρησιμοποιούνται για τη μέτρηση της τάσης υπό φορτίο. Μπορούν να διευκολύνουν την ακριβή ρύθμιση του τροφοδοτικού (εάν το τροφοδοτικό έχει τέτοια δυνατότητα).
Πόλωση υποδοχής:
Προδιαγραφές
- Τάση τροφοδοσίας: 5V DC
- Ρεύμα τροφοδοσίας: min 2A
- Ενσωματωμένη ασφάλεια 3A
- Προστασία από βραχυκύκλωμα και υπερφόρτωση: ≥ 6V
- Προστασία αντίστροφης πολικότητας
- LED που υποδεικνύουν τη λειτουργία της μονάδας (πάνω: τάση ελέγχου, κάτω: κύρια τάση)
Το εξάρτημα "U2" είναι μια ασφάλεια. Αποτελεί μέρος των χαρακτηριστικών ασφαλείας και είναι ένα αντικαταστάσιμο εξάρτημα (ανταλλακτικό που επισυνάπτεται στο εγχειρίδιο). Η καύση της ασφάλειας είναι σκόπιμη για την προστασία της συσκευής και η αντικατάστασή της δεν καλύπτεται από την εγγύηση. Μπορεί να ενεργήσει λόγω λανθασμένης τάσης τροφοδοσίας ή σύνδεσης.
Εάν είναι απαραίτητο, μπορεί να χρησιμοποιηθεί αντικατάσταση με τις ακόλουθες παραμέτρους:
- Τύπος λειτουργίας: ασφάλεια ταχείας δράσης
- Περίβλημα SMD - 1206
- Τάση 32V, μέγιστη επιτρεπόμενη 63V
- Ρεύμα ασφάλειας 3A
- Μέγιστη επιτρεπόμενη αντίσταση: 30 mOhm (0.03 Ohm)
- Μέγιστη επιτρεπόμενη πτώση τάσης: 90 mV (0.09 V) σε ρεύμα 3A
Λήψη εγχειριδίου
Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.
Λήψη Οδηγίες συναρμολόγησης διεπαφής PCB για Bluesound Node 2/2i
