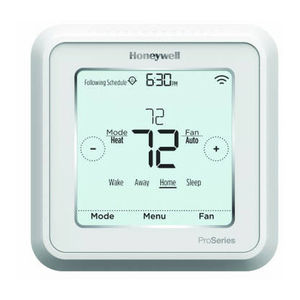

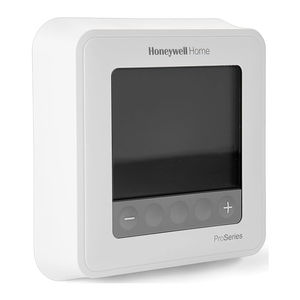

Manual del termostato programable T6 Pro de Honeywell

El paquete incluye

• Termostato T6 Pro
• Sistema de montaje UWP™
• Adaptador de instalación estándar de Honeywell (adaptador de caja de conexiones)
• Placa de cubierta decorativa de Honeywell – Pequeña; tamaño 4-49/64 in x 4-49/64 in x 11/32 in (121 mm x 121 mm x 9 mm)
• Tornillos y anclajes
• 2 baterías AA
• Instrucciones de instalación y guía del usuario

Instalación opcional de la placa de cubierta

NOTA: Si no se requiere la placa de cubierta opcional, consulte "Instalación del sistema de montaje UWP".

Utilice la placa de cubierta opcional cuando:

• Monte el termostato en una caja de conexiones eléctrica
• O cuando necesite cubrir el espacio de pintura del termostato antiguo.

1. Separe el adaptador de la caja de conexiones de la placa de cubierta. Consulte la Figura 1.



2. Monte el adaptador de la caja de conexiones en la pared o en una caja eléctrica utilizando cualquiera de los ocho orificios para tornillos. Inserte y apriete los tornillos de montaje suministrados con el kit de la placa de cubierta. No apriete demasiado. Consulte la Figura 2. Asegúrese de que la placa adaptadora esté nivelada.



3. Fije el UWP colgándolo del gancho superior del adaptador de la caja de conexiones y, a continuación, encaje la parte inferior del UWP en su lugar. Consulte la Figura 3.



4. Encaje la placa de cubierta en el adaptador de la caja de conexiones. Consulte la Figura 4.


Instalación del sistema de montaje UWP

5. Antes de empezar, desconecte la alimentación en la caja de interruptores o en el interruptor. Abra el paquete para encontrar el UWP. Consulte la Figura 5.



6. Coloque el UWP en la pared. Nivele y marque las posiciones de los orificios. Consulte la Figura 6.
   Taladre los orificios en las posiciones marcadas y, a continuación, introduzca ligeramente los anclajes de pared suministrados en la pared con un martillo.
   ‒ Taladre orificios de 7/32" para el panel de yeso.



7. Abra la puerta e introduzca los cables por el orificio de cableado del UWP. Consulte la Figura 7.



8. Coloque el UWP sobre los anclajes de pared. Inserte y apriete los tornillos de montaje suministrados con el UWP. No apriete demasiado. Apriete hasta que el UWP deje de moverse. Cierre la puerta. Consulte la Figura 8.

   Utilice 3 tornillos suministrados de 1-1/2" n.º 8

Opciones de alimentación

Inserte los cables R y C en los terminales designados para la alimentación de CA principal (el terminal C es opcional si las baterías están instaladas, pero se recomienda). Retire los cables presionando las pestañas de los terminales.

Inserte baterías AA para alimentación principal o de reserva.

Ajuste de las pestañas deslizantes

Ajuste la pestaña deslizante R.

• Utilice el puente incorporado (pestaña deslizante R) para diferenciar entre sistemas de uno o dos transformadores.
• Si solo hay un cable R y está conectado al terminal R, Rc o RH, ajuste el deslizador a la posición superior (1 cable).
• Si hay un cable conectado al terminal R y un cable conectado al terminal Rc, ajuste el deslizador a la posición inferior (2 cables).

NOTA: Las pestañas deslizantes para los terminales U deben dejarse en su lugar para los modelos T6 Pro.

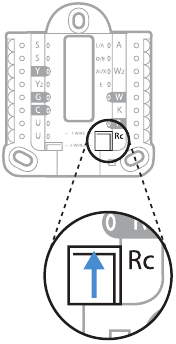

Sistema de montaje UWP

Pestaña deslizante R/Rc

Designaciones de los terminales de cableado

Nota: Es posible que no se utilicen todos los terminales, dependiendo del tipo de sistema que se esté cableando. Los terminales más utilizados están sombreados.

S	Entrada para sensores cableados de interior o exterior (solo TH6320U y TH6220U)
S
Y	Contactor del compresor (etapa 1)
Y2	Contactor del compresor (etapa 2)
G	Relé del ventilador
C	Común de 24 VCA. Para sistemas de 2 transformadores, utilice el cable común del transformador de refrigeración.
U	Sin utilizar
U
L/A-A	Entrada de fallo de la bomba de calor (se requiere un cable común (C) para LA/A)
O/B	Válvula de inversión
AUX - W2	Relé de calor auxiliar Relé de calor (etapa 2)
E	Relé de calor de emergencia
W	Relé de calor (etapa 1)
K	Conecte a K en el módulo Wire Saver**
R	Alimentación de 24 VCA desde el transformador de calefacción*
Rc	Alimentación de 24 VCA desde el transformador de refrigeración*

* El terminal se puede puentear utilizando la pestaña deslizante. Consulte "Ajuste de las pestañas deslizantes" más arriba.

** El módulo Wire Saver THP9045A1023 se utiliza en sistemas de calefacción/refrigeración cuando solo tiene cuatro cables en el termostato y necesita un quinto cable para un cable común. Utilice el terminal K en lugar de los terminales Y y G en los sistemas convencionales o de bomba de calor para proporcionar control del ventilador y del compresor a través de un solo cable; el cable no utilizado se convierte entonces en su cable común. Consulte las instrucciones del THP9045 para obtener más información.

Cableado de sistemas convencionales: aire forzado e hidrónicos

Las áreas sombreadas a continuación se aplican solo a TH6320U/TH6220U o según se indique lo contrario.

Sistema 1H/1C (1 transformador)
R Alimentación [1]
Rc [R+Rc unidos por la pestaña deslizante] [2]
Y Contactor del compresor
C Común de 24 VCA [3]
W Relé de calor
G Relé del ventilador

Sistema 1H/1C (2 transformadores)
R Alimentación (transformador de calefacción) [1]
Rc Alimentación (transformador de refrigeración) [1]
Y Contactor del compresor
C Común de 24 VCA [3, 4]
W Relé de calor
G Relé del ventilador

Sistema solo de calefacción
R Alimentación [1]
Rc [R+Rc unidos por la pestaña deslizante] [2]
C Común de 24 VCA [3]
W Relé de calor

Sistema solo de calefacción con ventilador
R Alimentación [1]
Rc [R+Rc unidos por la pestaña deslizante] [2]
C Común de 24 VCA [3]
W Relé de calor
G Relé del ventilador

Sistema solo de calefacción (Serie 20) [5]
R Terminal "R" de la válvula Serie 20 [1]
Rc [R+Rc unidos por la pestaña deslizante] [2]
Y Terminal "W" de la válvula Serie 20
C Común de 24 VCA [3]
W Terminal "B" de la válvula Serie 20

Sistema solo de refrigeración
R Alimentación [1]
Rc [R+Rc unidos por la pestaña deslizante] [2]
Y Contactor del compresor
C Común de 24 VCA [3]
G Relé del ventilador

Sistema solo de calefacción (válvula de zona de apertura eléctrica) [5]
R Alimentación [1]
Rc [R+Rc unidos por la pestaña deslizante] [2]
W Válvula
C Común de 24 VCA [3]

Sistema 2H/2C (1 transformador) [6]
R Alimentación [1]
Rc [R+Rc unidos por la pestaña deslizante] [2]
Y Contactor del compresor (etapa 1)
C Común de 24 VCA [3]
W Relé de calor (etapa 1)
G Relé del ventilador
W2 Relé de calor (etapa 2)
Y2 Contactor del compresor (etapa 2)

NOTAS
Especificaciones del cable: Utilice cable de termostato de calibre 18 a 22. No se requiere cable blindado.
[1] Fuente de alimentación. Proporcione medios de desconexión y protección contra sobrecarga según sea necesario.
[2] Mueva la pestaña R-Slider en UWP a la configuración R. Para obtener más información, consulte "Setting Slider Tabs" (Ajuste de las pestañas deslizantes).
[3] Conexión común opcional de 24 VCA.
[4] La conexión común debe provenir del transformador de refrigeración.
[5] En ISU, configure el tipo de sistema de calefacción en Radiant Heat (Calefacción radiante). Ajuste el número de etapas de refrigeración en 0.
[6] En la configuración del instalador, configure el tipo de sistema en 2Heat/2Cool Conventional (2 de calefacción/2 de refrigeración convencional).

Cableado de sistemas de bomba de calor

Las áreas sombreadas a continuación se aplican solo a TH6320U/TH6220U o según se indique.

Sistema de bomba de calor 1H/1C
R Alimentación [1]
Rc [R+Rc unidos por una pestaña deslizante] [2]
Y Contactor del compresor
C Común de 24 V CA [3]
O/B Válvula de inversión [7]
G Relé del ventilador
W ¡No utilice este terminal para aplicaciones de bomba de calor!

Sistema de bomba de calor 2H/1C [8]
R Alimentación [1]
Rc [R+Rc unidos por una pestaña deslizante] [2]
Y Contactor del compresor
C Común de 24 V CA [3]
O/B Válvula de inversión [7]
G Relé del ventilador
Aux Calor auxiliar
E Relé de calor de emergencia
L Entrada de fallo de la bomba de calor
W ¡No utilice este terminal para aplicaciones de bomba de calor!

Sistema de bomba de calor 2H/2C (solo TH6320U) [9]
R Alimentación [1]
Rc [R+Rc unidos por una pestaña deslizante] [2]
Y Contactor del compresor (etapa 1)
C Común de 24 V CA [3]
O/B Válvula de inversión [7]
G Relé del ventilador
Y2 Contactor del compresor (etapa 2)
L Entrada de fallo de la bomba de calor
W ¡No utilice este terminal para aplicaciones de bomba de calor!

Sistema de bomba de calor 3H/2C (solo TH6320U) [10]
R Alimentación [1]
Rc [R+Rc unidos por una pestaña deslizante] [2]
Y Contactor del compresor (etapa 1)
C Común de 24 V CA [3]
O/B Válvula de inversión [7]
G Relé del ventilador
Aux Calor auxiliar
E Relé de calor de emergencia
Y2 Contactor del compresor (etapa 2)
L Entrada de fallo de la bomba de calor
W ¡No utilice este terminal para aplicaciones de bomba de calor!

Sistema de combustible dual (solo TH6320U / TH6220U)
R Alimentación [1]
Rc [R+Rc unidos por una pestaña deslizante] [2]
Y Contactor del compresor (etapa 1)
C Común de 24 V CA [3]
O/B Válvula de inversión [7]
G Relé del ventilador
Aux Calor auxiliar
E Relé de calor de emergencia
Y2 Contactor del compresor (etapa 2, si es necesario) [11]
L Entrada de fallo de la bomba de calor
S Sensor exterior
S Sensor exterior
W ¡No utilice este terminal para aplicaciones de bomba de calor!

NOTAS
Especificaciones del cable: Utilice cable de termostato de calibre 18 a 22. No se requiere cable blindado.
[1] Fuente de alimentación. Proporcione los medios de desconexión y la protección contra sobrecargas según sea necesario.
[2] Mueva la pestaña deslizante R en UWP a la configuración R. Para obtener más información, consulte "Configuración de las pestañas deslizantes".
[3] Conexión común opcional de 24 V CA.
[6] En la configuración del instalador, configure el tipo de sistema en Convencional de 2 calor/2 frío.
[7] En la configuración del instalador, configure la válvula de inversión en O (para inversión de frío) o B (para inversión de calor).
[8] En ISU, configure el tipo de sistema de calor en Bomba de calor. 1 compresor y 1 etapa de calor de respaldo.
[9] En ISU, configure el tipo de sistema de calor en Bomba de calor. 2 compresores y 0 etapa de calor de respaldo.
[10] En ISU, configure el tipo de sistema de calor en Bomba de calor. 2 compresores y 1 etapa de calor de respaldo.
[11] Combustible dual con Y2 solo para TH6320U.

Montaje del termostato

1. Empuje el exceso de cable hacia la abertura de la pared.
2. Cierre la puerta de la UWP. Debe permanecer cerrada sin abultarse.
3. Alinee la UWP con el termostato y empuje suavemente hasta que el termostato encaje en su lugar.
4. Encienda la alimentación en la caja de interruptores o en el interruptor.


Configurar la hora y la fecha

Hora

1. Presione Menu (Menú) en su termostato.
2. Presione + o - para ir a TIME (HORA). Presione Select (Seleccionar).
3. Presione + o - para elegir entre 12 o 24 horas. Presione Select (Seleccionar).
4. Use + o - para ajustar la hora. Presione Select (Seleccionar).
5. Use + o - para ajustar los minutos. Presione Select (Seleccionar) para salir del menú Hora.


Fecha

1. Si configuró previamente la hora, continúe con el paso 2. Si está en la pantalla de inicio, presione Menu (Menú) en su termostato.
2. Presione + o - para ir a DATE (FECHA). Presione Select (Seleccionar).
3. Use + o - para ajustar el año. Presione Select (Seleccionar).
4. Use + o - para ajustar el mes. Presione Select (Seleccionar).
5. Use + o - para ajustar el día. Presione Select (Seleccionar) para guardar y salir del menú Fecha.


Ajustes de funcionamiento del sistema

1. Presione el botón Mode (Modo) para desplazarse al siguiente modo de sistema disponible.
2. Desplácese por los modos hasta que se muestre el modo de sistema requerido y déjelo para que se active.


NOTA: Los modos de sistema disponibles varían según el modelo y la configuración del sistema.

Modos de System (Sistema):
‒ Auto (Automático)
‒ Heat (Calor)
‒ Cool (Frío)
‒ Em Heat (Calor de emergencia)
‒ Off (Apagado)

Ajustes de funcionamiento del ventilador

1. Presione el botón Fan (Ventilador) para desplazarse al siguiente modo de ventilador disponible.
2. Desplácese por los modos hasta que se muestre el modo de ventilador requerido y déjelo para que se active.


NOTA: Los modos de ventilador disponibles varían según la configuración del sistema.

Modos de Fan (Ventilador):
‒ Auto: El ventilador solo funciona cuando el sistema de calefacción o refrigeración está encendido.
‒ On: El ventilador siempre está encendido.
‒ Circ: El ventilador funciona aleatoriamente alrededor del 33% del tiempo.

Alertas o recordatorios*

1. Presione Menu y luego presione + hasta que la pantalla muestre ALRT.
2. Presione Select para mostrar qué alerta(s) están presentes.
3. Aparece la palabra SNZE (SNOOZE).
4. Presione Select nuevamente para posponer el recordatorio por 7 días.
5. Para borrar la alerta, presione Select y luego presione + para ir a CLER (Borrar).
6. Presione Select para borrar el recordatorio.


* Algunas alertas no se pueden posponer ni borrar. Llame a su profesional local de calefacción y refrigeración si esto ocurre. El sistema de calefacción y refrigeración puede requerir servicio.

Configuración del instalador (ISU)

1. Mantenga presionados los botones CENTER y + durante aproximadamente 3 segundos para ingresar al menú avanzado.
2. Presione Select para ingresar a ISU.
3. Presione Select para recorrer las opciones de configuración del menú.
4. Presione + o - para cambiar los valores o seleccionar entre las opciones disponibles.
5. Presione Select y confirme su configuración o presione Back para ignorar los cambios y volver a la pantalla del menú ISU para continuar editando otra opción de configuración.
6. Para finalizar el proceso de configuración y guardar su configuración, presione Home y regrese a la pantalla de inicio.



NOTA: A continuación, se incluye una lista completa de todos los parámetros y opciones de configuración (ISU).

Opciones de configuración avanzadas (ISU)

NOTA: Dependiendo de la configuración del sistema, es posible que no todas las opciones estén disponibles.

#ISU	Nombre ISU	Opciones ISU (valor predeterminado de fábrica en negrita)
120	Opciones de programación	0 = No programable 2 = Programable 5-2 3 = Programable 5-1-1 4 = Programable de 7 días
125	Escala de indicación de temperatura	0 = Fahrenheit 1 = Celsius
130	Sensor exterior (TH6320U / TH6220U solamente)	0 = Ninguno 1 = Sensor exterior cableado
200	Tipo de sistema de calefacción	1 = Calefacción convencional de aire forzado 2 = Bomba de calor 3 = Calefacción radiante 5 = Ninguno (solo frío)
205	Tipo de equipo de calefacción	Calefacción convencional de aire forzado: 1 = Aire forzado de gas de eficiencia estándar 2 = Aire forzado de gas de alta eficiencia 3 = Aire forzado de aceite 4 = Aire forzado eléctrico 5 = Serpentín de ventilador de agua caliente Bomba de calor: 7 = Bomba de calor aire-aire 8 = Bomba de calor geotérmica Calefacción radiante: 9 = Calefacción radiante de agua caliente 12 = Vapor
218	Válvula inversora O/B	0 = O (O/B en frío) 1 = B (O/B en calor)
220	Etapas de enfriamiento/Etapas del compresor 200=Conv / 200=HP	0, 1, 2 Nota: Solo 1 etapa de compresor disponible en el modelo TH6210U. Solo 1 etapa de compresor disponible en el modelo TH6220U si está configurado para bomba de calor.
221	Etapas de calefacción/Etapas de calefacción de respaldo	Etapas de calefacción: 1, 2 Etapas de calefacción de respaldo: 0, 1
230	Control del ventilador en calor	1 = El equipo controla el ventilador 2 = El termostato controla el ventilador
253	Control del terminal Aux/E (fijo en la configuración "0" (cero) en todos los modelos excepto en TH6320U)	0 = Acciona Aux y E juntos 1 = Aux y E independientes
255	Fuente de calefacción de respaldo (solo bomba de calor) (TH6320U / TH6220U solamente)	1 = Aire forzado eléctrico 2 = Aire forzado de gas/petróleo (o aire forzado de combustible fósil)
256	Fuente de calefacción de emergencia (solo TH6320U)	1 = Aire forzado eléctrico 2 = Aire forzado de gas/petróleo (o aire forzado de combustible fósil)
260	Kit de combustible fósil externo (TH6320U / TH6220U solamente)	0 = El termostato controla la calefacción de respaldo 1 = El kit de combustible fósil externo controla la calefacción de respaldo
300	Cambio de sistema	0 = Manual 1 = Automático
303	Diferencial de cambio automático	0°F a 5°F 0.0°C a 2.5°C Nota: El diferencial NO es banda muerta. Honeywell utiliza un algoritmo avanzado que fija la banda muerta en 0°F. El ajuste diferencial es el número mínimo de grados desde el punto de ajuste necesario para cambiar del último modo en ejecución (calor o frío) al modo opuesto cuando el termostato está en cambio automático. Esto es más avanzado que los termostatos anteriores.
340	Caída de calor de respaldo	0 = Comodidad 2 = 2°F 3 = 3°F 4 = 4°F 5 = 5°F 6 = 6°F 7 = 7°F 8 = 8°F 9 = 9°F 10 = 10°F 11 = 11°F 12 = 12°F 13 = 13°F 14 = 14°F 15 = 15°F Nota: La configuración 0 (comodidad) solo está disponible si la calefacción de respaldo (ISU 255) está configurada como eléctrica.
350	Temporizador de etapa superior para calefacción de respaldo	0 = Desactivado 1 = 30 minutos 2 = 45 minutos 3 = 60 minutos 4 = 75 minutos 5 = 90 minutos 6 = 2 horas 7 = 3 horas 8 = 4 horas 9 = 5 horas 10 = 6 horas 11 = 8 horas 12 = 10 horas 13 = 12 horas 14 = 14 horas 16 = 16 horas
355	Bloqueo del compresor/Punto de equilibrio	-- = Desactivado 5°F a 60°F (en incrementos de 5°F) -15.0°C a 15.5°C (en incrementos de 2.5°C o 3.0°C) Nota: Utilice un sensor cableado para configurar el bloqueo del compresor/punto de equilibrio en TH6320U / TH6220U.
356	Bloqueo exterior de calefacción de respaldo	-- = Desactivado 5°F a 65°F (en incrementos de 5°F) -15.0°C a 18.5°C (en incrementos de 2.5°C o 3.0°C)
365	Tasa de ciclo del compresor (etapa 1)	1 - 6
366	Tasa de ciclo del compresor (etapa 1)	1 - 6
370	Tasa de ciclo de calefacción (etapa 1)	1 - 12
371	Tasa de ciclo de calefacción (etapa 2)	1 - 12
375	Tasa de ciclo de calefacción, calefacción auxiliar	1 - 12
378	Tasa de ciclo de calefacción, calefacción de emergencia (solo TH6320U)	1 - 12
387	Protección del compresor	0 = Desactivado 1 - 5 minutos
425	Recuperación inteligente adaptativa	0 = No 1 = Sí Nota: La recuperación inteligente adaptativa (AIR) es una configuración de confort. El equipo de calefacción o refrigeración se encenderá antes, asegurando que la temperatura interior coincida con el punto de ajuste a la hora programada.
430	Punto de ajuste mínimo de enfriamiento	50°F a 99°F (50°F) 10.0°C a 37.0°C (10.0°C)
431	Punto de ajuste máximo de calefacción	40°F a 90°F (90°F) 4.5°C a 32.0°C (32.0°C)
435	Bloqueo del teclado	0 = Ninguno 1 = Parcial 2 = Completo
500	¿El sensor de temperatura interior está CABLEADO a su sistema? (TH6320U / TH6220U solamente)	0 = No 1 = Sí
515	Tipo de sensor interior (TH6320U / TH6220U solamente)	0 = 10k 1 = 20k
520	¿Qué sensores se utilizarán para el control de TEMPERATURA? (Se promedian varios sensores) TH6320U / TH6220U solamente)	1 = Solo termostato 2 = Solo cableado 3 = Promedio
702	Número de filtros de aire	0 - 2
711	Recordatorio de reemplazo del filtro de aire 1	0 = Desactivado 1 = 10 días de tiempo de ejecución 2 = 20 días de tiempo de ejecución 3 = 30 días de tiempo de ejecución 4 = 45 días de tiempo de ejecución 5 = 60 días de tiempo de ejecución 6 = 90 días de tiempo de ejecución 7 = 120 días de tiempo de ejecución 8 = 150 días de tiempo de ejecución 9 = 30 días calendario 10 = 45 días calendario 11 = 60 días calendario 12 = 75 días calendario 13 = 3 meses calendario 14 = 4 meses calendario 15 = 5 meses calendario 16 = 6 meses calendario 17 = 9 meses calendario 18 = 12 meses calendario 19 = 15 meses calendario
712	Recordatorio de reemplazo del filtro de aire 2	0 = Desactivado 1 = 10 días de tiempo de ejecución 2 = 20 días de tiempo de ejecución 3 = 30 días de tiempo de ejecución 4 = 45 días de tiempo de ejecución 5 = 60 días de tiempo de ejecución 6 = 90 días de tiempo de ejecución 7 = 120 días de tiempo de ejecución 8 = 150 días de tiempo de ejecución 9 = 30 días calendario 10 = 45 días calendario 11 = 60 días calendario 12 = 75 días calendario 13 = 3 meses calendario 14 = 4 meses calendario 15 = 5 meses calendario 16 = 6 meses calendario 17 = 9 meses calendario 18 = 12 meses calendario 19 = 15 meses calendario
1400	Retroiluminación	0 = Bajo demanda 1 = Continua Nota: Se necesita cable común para continua.
1401	Brillo de la retroiluminación	1 - 5 Nota: Solo se muestra si se selecciona la retroiluminación continua.
1410	Formato de reloj	12 / 24
1415	Horario de verano	0 = Desactivado 1 = Activado
1420	Desplazamiento de la pantalla de temperatura	-3 a 3F (0) -1.5 a 1.5C (0)

Prueba del sistema del instalador

Para realizar una prueba del sistema:

1. Mantenga presionados los botones CENTER (CENTRO) y + durante aproximadamente 3 segundos para ingresar al menú avanzado.
2. Utilice + para ir a TEST (PRUEBA). Presione Select (Seleccionar) para ingresar a System Test (Prueba del sistema).
3. Utilice + para cambiar entre Heat (Calor), Cool (Frío), Fan (Ventilador), Em Heat (Calor de emergencia) o Ver (información de la versión del termostato). Presione Select (Seleccionar).
4. Presione + para activar las etapas una a la vez y presione - para desactivarlas.
5. Utilice el botón Home (Inicio) para salir de System Test (Prueba del sistema).



Prueba del sistema		Estado del sistema
Las áreas sombreadas a continuación se aplican solo a TH6320U/TH6220U o según se indique lo contrario.
Heat (Calor)	0	Todo apagado
	1	Etapa 1 de calor activada
	2	Etapa 2 de calor también activada
	3	Etapa 3 de calor también activada
Cool (Frío)	0	Todo apagado
	1	Etapa 1 de frío activada
	2	Etapa 2 de frío también activada
Em Heat (Calor de emergencia)	0	Todo apagado
	1	Calor de emergencia activado
Fan (Ventilador)	0	Ventilador apagado
	1	Ventilador encendido

Especificaciones

Rangos de temperatura
Heat (Calor): 40 °F a 90 °F (4.5 °C a 32.0 °C)
Cool (Frío): 50 °F a 99 °F (10.0 °C a 37.0 °C)

Temperatura ambiente de trabajo
32 °F a 120 °F (0 °C a 48.9 °C)

Temperatura ambiente de funcionamiento
37 °F a 102 °F (2.8 °C a 38.9 °C)

Temperatura de envío
-20 °F a 120 °F (-28.9 °C a 48.9 °C)

Humedad relativa de funcionamiento
5 % a 90 % (sin condensación)

Dimensiones físicas en pulgadas (mm) (alto x ancho x profundidad)
4-1/16" de alto x 4-1/16" de ancho x 1-5/32" de profundidad
103.5 mm de alto x 103.5 mm de ancho x 29 mm de profundidad

Valores nominales eléctricos

Terminal	Voltaje (50/60 Hz)	Corriente de funcionamiento
W Heating (Calefacción) (Pila de energía)	20-30 Vca 750 mV CC	0.02-1.0 A 100 mA CC
W2 (Aux) Heating (Calefacción)	20-30 Vca	0.02-1.0 A
E Emergency Heat (Calor de emergencia)	20-30 Vca	0.02-0.5 A
Y Compressor Stage 1 (Etapa 1 del compresor)	20-30 Vca	0.02-1.0 A
Y2 Compressor Stage 2 (Etapa 2 del compresor)	20-30 Vca	0.02-1.0 A
G Fan (Ventilador)	20-30 Vca	0.02-0.5 A
O/B Changeover (Conmutación)	20-30 Vca	0.02-0.5 A
L/A Input (Entrada)	20-30 Vca	0.02-0.5 A

Resolución de problemas

Si tiene dificultades con el termostato, pruebe las siguientes sugerencias.
La mayoría de los problemas se pueden corregir rápida y fácilmente.

La pantalla está en blanco

• Compruebe el disyuntor y reinícielo si es necesario.
• Asegúrese de que el interruptor de alimentación del sistema de calefacción y refrigeración esté encendido.
• Asegúrese de que la puerta del horno esté bien cerrada.
• Asegúrese de que las baterías alcalinas AA nuevas estén instaladas correctamente.

El sistema de calefacción o refrigeración no responde

• Presione el botón Mode (Modo) para configurar el sistema en Heat (Calor). Asegúrese de que la temperatura deseada esté configurada por encima de la temperatura interior.
• Presione el botón Mode (Modo) para configurar el sistema en Cool (Frío). Asegúrese de que la temperatura deseada esté configurada por debajo de la temperatura interior.
• Compruebe el disyuntor y reinícielo si es necesario.
• Asegúrese de que el interruptor de alimentación del sistema de calefacción y refrigeración esté encendido.
• Asegúrese de que la puerta del horno esté bien cerrada.
• Espere 5 minutos para que el sistema responda.

La configuración de temperatura no cambia

Asegúrese de que las temperaturas de calefacción y refrigeración estén establecidas en rangos aceptables:

• Heat (Calor): 40 °F a 90 °F (4.5 °C a 32.0 °C)
• Cool (Frío): 50 °F a 99 °F (10.0 °C a 37.0 °C)

"Cool On" (Frío activado) o "Heat On" (Calor activado) parpadea

• La función de protección del compresor está activada. Espere 5 minutos para que el sistema se reinicie de forma segura, sin dañar el compresor.

El calor auxiliar funciona en refrigeración

• Para los sistemas de bomba de calor, verifique que no haya un cable conectado a W en los sistemas UWP. Consulte "Cableado de sistemas de bomba de calor".

El frío funciona con una solicitud de calor

• Para los sistemas de bomba de calor, verifique que no haya un cable conectado a W en los sistemas UWP. Consulte "Cableado de sistemas de bomba de calor".

RIESGO ELÉCTRICO
Puede causar descarga eléctrica o daño al equipo. Desconecte la alimentación antes de comenzar la instalación.

RIESGO DE DAÑO AL EQUIPO
La protección del compresor se omite durante la prueba. Para evitar daños al equipo, evite ciclar el compresor rápidamente.

AVISO DE MERCURIO
Si este producto reemplaza a un control que contiene mercurio en un tubo sellado, no coloque el control antiguo en la basura. Póngase en contacto con la autoridad local de gestión de residuos para obtener instrucciones sobre el reciclaje y la eliminación adecuada.

Asistencia al cliente

Para obtener ayuda con este producto, visite customer.honeywell.com.

O llame a Honeywell Customer Care sin cargo al 1-800-468-1502.

Tire para quitar el termostato del UWP.

Home and Building Technologies
In the U.S.:
Honeywell
715 Peachtree Street NE
Atlanta, GA 30308
customer.honeywell.com

^® Marca registrada en EE. UU.
© 2018 Honeywell International Inc.
33-00181EFS—11 M.S. Rev. 02-18
Printed in U.S.A.

Referencias

• Honeywell Customer Portal

Descargar manual

Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del termostato programable T6 Pro de Honeywell

Idiomas disponibles
