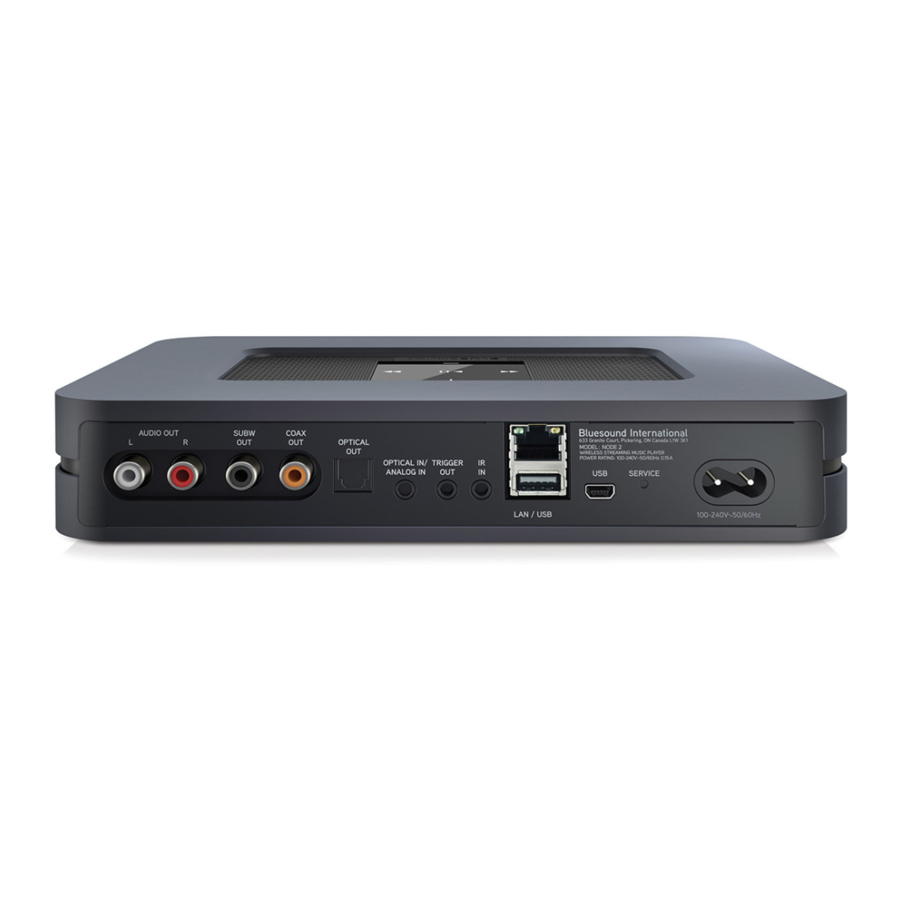

PCB liidese kokkupaneku juhised Bluesound Node 2/2i jaoks
Kokkupanek
| Eemaldage tagakaas, tõmmates seda näidatud kohtadest. |  |
| Eemaldage ülemised kaks näidatud kruvi. |  |
| Tõstke korpuse ülemist osa, kallutades seda ainult seadme tagant, kuni kuulete valjusid "klõpse" ("clicks"). Seejärel tõstke seda ülespoole, olles ettevaatlik, et teibid ja kaablid ei puruneks. |  |
| Pange ülemine korpus ettevaatlikult selle kõrvale. Ärge ühendage kaableid lahti, pistikupesad on kinnitatud liimiga. |  |
| Ühendage lahti väike ja suur pistikupesa. Selleks võite kasutada pikemaid tange. |  |
| Eemaldage nooltega näidatud kruvid. |  |
| Eemaldage kruvid tagapaneelilt. |  |
| Pärast tehase toiteploki ja jäigastusplaadi eemaldamist vaadake kinnitustihvti. Sisestage uus liides nii, et näidatud tihvt läheks mooduli kinnitusavasse. |  |
| Kruvi moodul kinni, paigaldage ka jäigastusplaat, nagu pildil näidatud. |  |
| Ühendage suur JST-pistik emaplaadil asuva pistikupesaga. Keerake kaabliköidet veidi, olles ettevaatlik, et te neid pistikust välja ei tõmbaks. |  |
| Paigaldage tagapaneel - keerake must kruvi näidatud auku. |  |
| Sulgege korpus, haakides esmalt kinni näidatud riivid. Kui te ei saa seda teha, kasutage veidi jõudu. |  |
| Keerake mustad kruvid tagasi oma kohale. |  |
| Paigaldage tagapaneeli kate. |  |
| Pärast paigaldamist peaksid alles jääma: tehase toiteplokk ja kaks hõbedast kruvi. Kui komponendid erinevad, kontrollige õiget kokkupanekut. |  |
Lisainformatsioon
Mõõtmine ja reguleerimine
Mooduli jaoks vajalik toitepinge peaks olema vahemikus 5 kuni 5,1 V. Moodulil on pinge mõõtmise punktid - kirjeldatud: VCC ja GND. Neid kasutatakse pinge mõõtmiseks koormuse all. Need võivad hõlbustada toiteploki peenhäälestust (kui toiteplokil on selline võimalus).
Pistikupesa polarisatsioon:
Spetsifikatsioonid
- Toitepinge: 5V DC
- Toiteploki vool: min 2A
- Sisseehitatud 3A kaitse
- Lühise- ja ülekoormuskaitse: ≥ 6V
- Pöördpolaarsuse kaitse
- LED-id, mis näitavad mooduli tööd (ülemine: juhtpinge, alumine: peapinge)
Osa "U2" on kaitse. See on osa turvafunktsioonidest ja on asendatav osa (varuosa on lisatud juhendile). Kaitsme läbipõlemine on tahtlik, et kaitsta seadet ja selle asendamine ei kuulu garantii alla. See võib toimida vale toitepinge või ühenduse tõttu.
Vajadusel võib kasutada asendust järgmiste parameetritega:
- Toimingu tüüp: kiiretoimeline kaitse
- Korpuse SMD - 1206
- Pinge 32V, maksimaalselt lubatud 63V
- Kaitsme vool 3A
- Maksimaalselt lubatud takistus: 30 mOhm (0,03 Ohm)
- Maksimaalselt lubatud pingelangus: 90 mV (0,09 V) 3A voolu korral
Laadi alla juhend
Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.
Laadi alla PCB liidese kokkupaneku juhised Bluesound Node 2/2i jaoks
