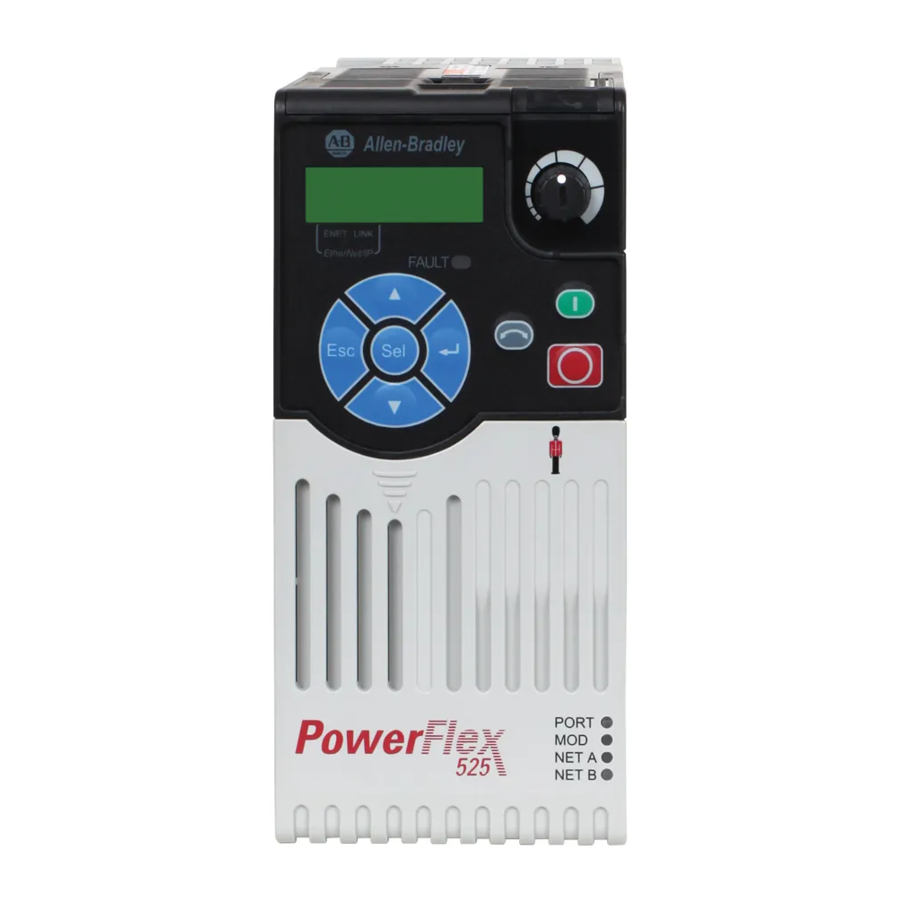

Allen-Bradley PowerFlex 525 - Reguleeritava sagedusega vahelduvvooluajamite kasutusjuhend
Sisu
Paigaldamisel arvestatavad tegurid
- Paigaldage ajam püstiasendis tasasele, vertikaalsele ja horisontaalsele pinnale.
Raam Kruvi suurus Kruvi pöördemoment A M5 (#10...24) 1,56...1,96 N•m (14...17 lb•in) B M5 (#10...24) 1,56...1,96 N•m (14...17 lb•in) C M5 (#10...24) 1,56...1,96 N•m (14...17 lb•in) D M5 (#10...24) 2,45...2,94 N•m (22...26 lb•in) E M8 (5/16 tolli) 6,0...7,4 N•m (53...65 lb•in) - Kaitske jahutusventilaatorit tolmu või metalliosakeste eest.
- Ärge jätke seda söövitavasse keskkonda.
- Kaitske niiskuse ja otsese päikesevalguse eest.
Minimaalsed paigaldusvahed
Näidatud on vertikaalne paigaldus. Horisontaalse paigalduse korral rakendage samu vahesid pluss 50 mm (2,0 tolli) vaba ruumi korpuse üla- ja alaosas, et tagada õige õhuvool.
- Ainult ventilaatorikomplektiga raami E puhul on vaja 95 mm (3,7 tolli) vaba ruumi.
- Ainult ventilaatorikomplektiga raami E puhul on vaja 12 mm (0,5 tolli) vaba ruumi.
Ümbritseva õhu töötemperatuurid
| Paigaldamine | Korpuse reiting(1) | Ümbritseva õhu temperatuur | |||
| Min. | Max. (Ilma vähendamiseta) | Max. (Vähendamine)(2) | Max. koos ventilaatorikomplektiga (Vähendamine)(3)(5) | ||
| Vertikaalne | IP 20/Avatud tüüp | -20°C (-4°F) | 50°C (122°F) | 60°C (140°F) | 70°C (158°F) |
| IP 30/NEMA 1/UL tüüp 1 | 45°C (113°F) | 55°C (131°F) | – | ||
| Vertikaalne, null-virnastamine | IP 20/Avatud tüüp | 45°C (113°F) | 55°C (131°F) | 65°C (149°F) | |
| IP 30/NEMA 1/UL tüüp 1 | 40°C (104°F) | 50°C (122°F) | – | ||
| Horisontaalne juhtimismooduli ventilaatorikomplektiga(4)(5) | IP 20/Avatud tüüp | 50°C (122°F) | – | 70°C (158°F) | |
| Horisontaalne, null-virnastamine juhtimismooduli ventilaatorikomplektiga(4)(5) | IP 20/Avatud tüüp | 45°C (113°F) | – | 65°C (149°F) | |
- IP 30/NEMA 1/UL tüüp 1 reiting nõuab PowerFlex 520-seeria IP 30/NEMA 1/UL tüüp 1 valikukomplekti, katalooginumber 25-JBAx, paigaldamist.
- Kataloogide 25B-D1P4N104 ja 25B-E0P9N104 puhul on Max. (Vähendamine) veerus loetletud temperatuur vähendatud 5°C (9°F) võrra kõigi paigaldusmeetodite puhul.
- Kataloogide 25B-D1P4N104 ja 25B-E0P9N104 puhul on Max. koos ventilaatorikomplektiga (Vähendamine) veerus loetletud temperatuur vähendatud 10°C (18°F) võrra ainult vertikaalse ja vertikaalse null-virnastamise paigaldusmeetodite puhul.
- Katalooge 25B-D1P4N104 ja 25B-E0P9N104 ei saa paigaldada kummagi horisontaalse paigaldusmeetodi abil.
- Nõuab PowerFlex 520-seeria juhtimismooduli ventilaatorikomplekti, katalooginumber 25-FANx-70C, paigaldamist.
Ajami mõõtmed
PowerFlex 525 raamid
Reitingud on kW ja (HP).
| Raam | 1-faasiline 100...120V | 1-faasiline 200...240V | 1-faasiline 200...240V filtriga | 3-faasiline 200...240V | 3-faasiline 380...480V | 3-faasiline 380...480V filtriga | 3-faasiline 525...600V |
| A | 0,4 (0,5) | 0,4...0,75 (0,5...1,0) | 0,4...0,75 (0,5...1,0) | 0,4...2,2 (0,5...3,0) | 0,4...2,2 (0,5...3,0) | 0,4...2,2 (0,5...3,0) | 0,4...2,2 (0,5...3,0) |
| B | 0,75...1,1 (1,0...1,5) | 1,5...2,2 (2,0...3,0) | 1,5...2,2 (2,0...3,0) | 3,7 (5,0) | 4,0 (5,0) | 4,0 (5,0) | 3,70 (5,00) |
| C | – | – | – | 5,5 (7,5) | 5,5...7,5 (7,5...10,0) | 5,5...7,5 (7,5...10,0) | 5,5...7,5 (7,5...10,0) |
| D | – | – | – | 7,5 (10,0) | 11,0...15,0 (15,0...20,0) | 11,0...15,0 (15,0...20,0) | 11,0...15,0 (15,0...20,0) |
| E | – | – | – | 11,0...15,0 (15,0...20,0) | – | 18,5...22,0 (25,0...30,0) | 18,5...22,0 (25,0...30,0) |
IP20/Avatud tüüp
Mõõtmed on mm ja (tollides). Kaalud on kg ja (naelades).
| Raam | A | B | C | D | E | Saadetise kaal |
| A | 72 (2,83) | 152 (5,98) | 172 (6,77) | 57,5 (2,26) | 140 (5,51) | 1,1 (2,4) |
| B | 87 (3,43) | 180 (7,09) | 172 (6,77) | 72,5 (2,85) | 168 (6,61) | 1,6 (3,5) |
| C | 109 (4,29) | 220 (8,66) | 184 (7,24) | 90,5 (3,56) | 207 (8,15) | 2,3 (5,0) |
| D | 130 (5,12) | 260 (10,24) | 212 (8,35) | 116 (4,57) | 247 (9,72) | 3,9 (8,6) |
| E | 185 (7,28) | 300 (11,81) | 279 (10,98) | 160 (6,30) | 280 (11,02) | 12,9 (28,4) |
EMC filtrid
EMC direktiivile vastavuse juhiste saamiseks vaadake PowerFlex 525 kasutusjuhendit.
Mõõtmed on mm ja (tollides).
| Raam | A | B | C | D | E | F | G | H | I |
| A | 55,0 (2,17) | 72,0 (2,83) | 234,0 (9,21) | 30,0 (1,18) | 223,0 (8,78) | 54,0 (2,13) | 20,0 (0,79) | 23,0 (0,91) | 5,5 (0,22) |
| B | 70,0 (2,76) | 87,0 (3,43) | 270,0 (10,63) | 35,0 (1,38) | 258,0 (10,16) | 58,0 (2,28) | 25,0 (0,98) | 24,0 (0,94) | 5,5 (0,22) |
| C | 70,0 (2,76) | 109,0 (4,29) | 275,0 (10,83) | 37,0 (1,46) | 263,0 (10,35) | 76,0 (2,99) | 25,0 (0,98) | 28,0 (1,10) | 5,5 (0,22) |
| D | 80,0 (3,15) | 130,0 (5,12) | 310,0 (12,20) | 33,0 (1,30) | 298,0 (11,73) | 90,0 (3,54) | 33,0 (1,30) | 28,0 (1,10) | 5,5 (0,22) |
| E | 80,0 (3,15) | 155,0 (6,10) | 390,0 (15,35) | 32,0 (1,26) | 375,0 (14,76) | 110,0 (4,33) | 33,0 (1,30) | 28,0 (1,10) | 5,5 (0,22) |
Kaitsmed ja kaitselülitid
![]()
Selle ajami jaoks on saadaval tavalised ja raskeveokite reitingud.- Kui ajam juhib madalama voolutugevusega mootoreid, vaadake ajami sisendvoolu reitingut ajami andmesildilt.
- Bülletääni 140M mootorikaitselülitite AIC reitingud võivad erineda. Vaadake bülletääni 140M mootorikaitselülitite rakenduse reitinguid.
- Reguleeritava vooluvahemikuga bülletäänil 140M peaks voolu väljalülitus olema seatud minimaalsele vahemikule, mille puhul seade ei rakendu.
- Käsitsi isekaitsega (tüüp E) kombineeritud mootorikontroller, UL loetletud 208 Wye või Delta, 240 Wye või Delta, 480Y/277 või 600Y/347 jaoks. Ei ole UL loetletud kasutamiseks 480V või 600V Delta/Delta, nurgamaanduse või kõrge takistusega maandussüsteemides.
Selle ajami jaoks on saadaval tavalised ja raskeveokite reitingud.Toitejuhtmestik
Soovitatav varjestatud juhe
| Asukoht | Hinnang/Tüüp |
| Standardne (valik 1) | 600V, 90°C (194°F) XHHW2/RHW-2 Anixter B209500-B209507, Belden 29501-29507 või samaväärne |
| Standardne (valik 2) | Alusel hinnatud 600V, 90°C (194°F) RHH/RHW-2 Anixter OLF-7xxxxx või samaväärne |
| Klass I & II; jaotis I & II | Alusel hinnatud 600V, 90°C (194°F) RHH/RHW-2 Anixter 7V-7xxxx-3G või samaväärne |
Toite klemmiplokk
| Klemm | Kirjeldus |
| L1/R, L2/S, L3/T | Sisendpinge ühendus |
| T1/U, T2/V, T3/W | Mootori faasi ühendus = suuna muutmiseks vahetage mis tahes kaks mootori juhet. |
| DC+, DC- | Alalisvoolu siini ühendus |
| BR+, BR- | Dünaamilise pidurdustakisti ühendus |
 | Kaitsemaandus – PE |
Transpordi ajal võivad klemmi kruvid lahti tulla. Enne seadmele toite andmist veenduge, et kõik klemmi kruvid on soovitatud pöördemomendiga kinni keeratud.
Toite klemmiploki spetsifikatsioonid
| Raam | Maksimaalne juhtme suurus(1) | Minimaalne juhtme suurus(1) | Pöördemoment |
| A | 5,3 mm2 (10 AWG) | 0,8 mm2 (18 AWG) | 1,76...2,16 Nm (15,6...19,1 naela-tolli) |
| B | 8,4 mm2 (8 AWG) | 2,1 mm2 (14 AWG) | 1,76...2,16 Nm (15,6...19,1 naela-tolli) |
| C | 8,4 mm2 (8 AWG) | 2,1 mm2 (14 AWG) | 1,76...2,16 Nm (15,6...19,1 naela-tolli) |
| D | 13,3 mm2 (6 AWG) | 5,3 mm2 (10 AWG) | 1,76...2,16 Nm (15,6...19,1 naela-tolli) |
| E | 26,7 mm2 (3 AWG) | 8,4 mm2 (8 AWG) | 3,09...3,77 Nm (27,3...33,4 naela-tolli) |
- Maksimaalsed/minimaalsed suurused, mida klemmiplokk aktsepteerib – need ei ole soovitused.
Juhtimis klemmiplokk
Juhtimis I/O juhtmestiku plokkskeem
![]()
I/O klemm 01 on alati seiskamissisend. Seiskamisrežiimi määrab seadme seadistus. Seade tarnitakse džempriga, mis on paigaldatud I/O klemmide 01 ja 11 vahele. Eemaldage see džempr, kui kasutate I/O klemmi 01 seiskamis- või lubamissisendina.- Kuvatud on kahe juhtmega juhtimine. Kolme juhtmega juhtimise korral kasutage hetkelist sisendit
![]()
I/O klemmil 02, et käivitada. Kasutage säilitatavat sisendit ![]()
I/O klemmil 03, et muuta suunda. - Kui kasutate optoväljundit induktiivse koormusega, näiteks releega, paigaldage releega paralleelselt taastusdiood, nagu näidatud, et vältida väljundi kahjustamist.
I/O klemmil 02, et käivitada. Kasutage säilitatavat sisendit
I/O klemmil 03, et muuta suunda.Üldised maandusnõuded
MOV-i maandusdžempr tuleb eemaldada, kui seade on paigaldatud maandamata (IT-võrk) või takistusliku maandusega jaotussüsteemi. Pärast džemperi eemaldamist keerake kruvi kinni.
Valmistumine ajami käivitamiseks
TÄHELEPANU: Järgnevate käivitusprotseduuride tegemiseks peab ajam olema pinge all. Mõned pinged on siseneva liini potentsiaaliga. Elektrilöögi ohu või seadmete kahjustamise vältimiseks tohivad järgnevat protseduuri läbi viia ainult kvalifitseeritud hooldustöötajad. Enne alustamist lugege protseduur põhjalikult läbi ja mõistke seda. Kui protseduuri sooritamise ajal midagi ei juhtu, siis ÄRGE JÄTKAKE. Eemaldage kogu pinge, kaasa arvatud kasutaja poolt tarnitud juhtpinged. Kasutaja poolt tarnitud pinged võivad olla olemas ka siis, kui peamine vahelduvvoolu pinge ei ole ajamile rakendatud. Enne jätkamist kõrvaldage rike.
LCD-ekraan QuickView tehnoloogiaga
QuickView® tehnoloogia võimaldab tekstil PowerFlex 520-seeria ajami LCD-ekraanil kerida. See võimaldab teil hõlpsalt seadistada parameetreid, tõrkeid otsida ja diagnostikaelemente vaadata ilma eraldi seadet kasutamata.
| Menüü | Parameetrite rühm ja kirjeldus |
 | Põhiekraan Tavaliselt vaadeldavad ajami töötingimused. |
 | Põhiprogramm Tavaliselt kasutatavad programmeeritavad funktsioonid. |
 | Klemmiplokid Programmeeritavad klemmi funktsioonid. |
 | Side Programmeeritavad sidefunktsioonid. |
 | Loogika Programmeeritavad loogikafunktsioonid. |
 | Täpsem ekraan Täpsemad ajami töötingimused. |
 | Täpsem programm Ülejäänud programmeeritavad funktsioonid. |
 | Rike ja diagnostika Koosneb konkreetsete rikketingimuste koodide loendist. |
 | Muudetud Funktsioonid teistest rühmadest, mille väärtused on muudetud vaikeväärtustest. |
 | Võrk Võrgufunktsioonid, mis kuvatakse ainult siis, kui kasutatakse komm-kaarti. |
 | AppView ja CustomView Funktsioonid teistest rühmadest, mis on korraldatud konkreetsete rakenduste jaoks. |
| Nr. | Ekraan/LED (värv) |
 | ENET (pidev) – Adapter on võrguga ühendatud ja ajamit juhitakse Etherneti kaudu. ENET (vilkuv) – Adapter on võrguga ühendatud, kuid ajamit ei juhita Etherneti kaudu. |
| LINK (pidev) – Adapter on võrguga ühendatud, kuid ei edasta andmeid. LINK (vilkuv) – Adapter on võrguga ühendatud ja edastab andmeid. | |
 | Rikke olek (punane) |
| Võti | Nimi |
 | Escape (põgenemine) |
 | Ülesnool Alasnool |
 | Vali |
 | Enter (sisesta) |
 | Stop (peata) |
 | Start (käivita) |
 | Reverse (tagurpidi) |
 | Potentsiomeeter |
AppView parameetrite rühmad
AppView® parameetrite rühmade parameetreid saab kiiresti CustomView™ parameetrite rühma lisada, tehes järgmist:
| Samm | Klahv(id) | Näidisekraanid | |
| 1 | Vajutage ülesnoolt või alasnoolt, et kerida AppView rühma (G1...G8) juurde. |  või  |  |
| 2 | Rühma sisenemiseks vajutage Enter (sisesta) või Sel (vali). Selles rühmas viimati vaadatud parameetri parempoolseim number vilgub. |  või  |  |
| 3 | Käsu G1 → GC juurde kerimiseks vajutage ülesnoolt või alasnoolt. | või |  |
| 4 | Vajutage Enter (sisesta) või Sel (vali), et lisada kõik selle AppView rühma parameetrid CustomView rühma. LCD-ekraanil kuvatakse kinnitus. | või |  |
CustomView parameetrite grupp
Saate kopeerida ühe terve AppView parameetrite grupi CustomView parameetrite gruppi, nagu ülal näidatud, või lisada üksikuid parameetreid, nagu allpool näidatud.
| Samm | Klahv(id) | Näidiskuvad | |
| 1 | Vajutage ülesnoolt või allanoolt, et kerida CustomView gruppi (GC). | või |  |
| 2 | Vajutage sisestusklahvi (Enter), et vaadata parameetreid, mida saab CustomView gruppi lisada. | |  |
| 3 | Vajutage ülesnoolt või allanoolt, et kerida parameetrite loendis. | või |  |
| 4 | Vajutage sisestusklahvi (Enter), et lisada parameeter CustomView gruppi. LCD-ekraanil kuvatakse kinnitus. | |  |
Parameetrite kustutamiseks CustomView parameetrite grupist:
| Samm | Klahv(id) | Näidiskuvad | |
| 1 | Vajutage ülesnoolt või allanoolt, et kerida CustomView gruppi (GC). | või |  |
| 2 | Vajutage sisestusklahvi (Enter), et vaadata CustomView grupis olevaid parameetreid. | |  |
| 3 | Vajutage ülesnoolt või allanoolt, et kerida käsuni GC---. | või |  |
| 4 | Vajutage sisestusklahvi (Enter) või Sel, et vaadata CustomView grupis salvestatud parameetreid. | või |  |
| 5 | Vajutage ülesnoolt või allanoolt, et kerida parameetrite loendis. | või |  |
| 6 | Vajutage sisestusklahvi (Enter), et kustutada parameeter CustomView grupist. LCD-ekraanil kuvatakse kinnitus. | | |
Veakoodid
Veateate kustutamiseks – vajutage klahvi "Stop" (Seiska), kui P045 [Stop Mode] (Seiskamisrežiim) on seatud väärtusele vahemikus 0...3, lülitage toide välja ja uuesti sisse, seadke A551 [Fault Clear] (Vea kustutamine) väärtuseks 1 või 2 või lülitage digitaalne sisend välja ja uuesti sisse, kui t062, t063, t065...t068 [DigIn TermBlk xx] on seatud väärtusele 13.
| Nr. | Viga | Kirjeldus |
| F000 | No Fault (Viga puudub) | – |
| F002(1) | Auxiliary Input (Lisasisend) | Kontrollige kaugjuhtme ühendust. Veenduge, et kommunikatsiooniprogramm ei ole tahtlikult viga tekitanud. |
| F003 | Power Loss (Toite kadu) | Jälgige siseneva vahelduvvoolu madalat pinget või toite katkestust. Kontrollige sisendkaitsmeid. Vähendage koormust. |
| F004(1) | UnderVoltage (Alapinge) | Jälgige siseneva vahelduvvoolu madalat pinget või toite katkestust. |
| F005(1) | OverVoltage (Ülepinge) | Jälgige vahelduvvoolu kõrget pinget või mööduvaid tingimusi. Siini ülepinge võib olla põhjustatud ka mootori regenereerimisest. Pikendage aeglustusaega või paigaldage dünaamiline pidurdustakisti. |
| F006(1) | Motor Stalled (Mootor seiskunud) | Suurendage P041, A442, A444 või A446 [Accel Time x] (Kiirendusaeg x) või vähendage koormust, et ajami väljundvool ei ületaks parameetriga A484 või A485 [Current Limit x] (Voolupiirang x) seatud voolu. Kontrollige ülekandekoormust. |
| F007(1) | Motor Overload (Mootori ülekoormus) | Mootoril on liigne koormus. Vähendage koormust, et ajami väljundvool ei ületaks parameetriga P033 [Motor OL Current] (Mootori ülekoormusvool) seatud voolu. Kontrollige A530 [Boost Select] (Võimenduse valik) sätet. |
| F008(1) | Heatsink OvrTmp (Jahutusradiaatori ületemperatuur) | Kontrollige, kas jahutusradiaatori ribid on blokeeritud või määrdunud. Veenduge, et ümbritseva õhu temperatuur ei ole ületanud nimitemperatuuri. Kontrollige ventilaatorit. |
| F009(1) | CC OvrTmp (Juhtseadme ületemperatuur) | Kontrollige toote ümbritseva õhu temperatuuri. Kontrollige õhuvoolu takistust. Kontrollige mustust või prahti. Kontrollige ventilaatorit. |
| F012 | HW OverCurrent (Riistvara ülevool) | Kontrollige programmeerimist. Kontrollige liigset koormust, vale A531 [Boost Select] (Võimenduse valik) sätet, liiga kõrgeks seatud alalisvoolupiduri pinget või muid liigse voolu põhjuseid. |
| F013(2) | Ground Fault (Maandusviga) | Kontrollige mootorit ja väliseid juhtmeid ajami väljundklemmides maanduse suhtes. |
| F015 | Load Loss (Koormuse kadu) | Kontrollige mootori ja koormuse vahelisi ühendusi. Kontrollige taseme ja aja nõudeid. |
| F021(1) | Output Ph Loss (Väljundfaasi kadu) | Kontrollige mootori juhtmeid ja mootorit. |
| F029(1) | Analog In Loss (Analoogsisendi kadu) | Analoogsisend on konfigureeritud signaali kadumise korral veateate andmiseks. Signaal on kadunud. Kontrollige sisendite katkiseid/lahtiseid ühendusi. Kontrollige parameetreid. |
| F033 | Auto Rstrt Tries (Automaatse taaskäivituse katsed) | Kõrvaldage vea põhjus ja kustutage see käsitsi. |
| F038 | Phase U to Gnd (Faas U maandusesse) | Kontrollige ajami ja mootori vahelisi juhtmeid. Kontrollige mootorit maandatud faasi suhtes. Kui viga ei saa kustutada, vahetage ajam välja. |
| F039 | Phase V to Gnd (Faas V maandusesse) | |
| F040 | Phase W to Gnd (Faas W maandusesse) | |
| F041 | Phase UV Short (Faasi UV lühis) | Kontrollige mootori ja ajami väljundklemmi juhtmeid lühise suhtes. Kui viga ei saa kustutada, vahetage ajam välja. |
| F042 | Phase UW Short (Faasi UW lühis) | |
| F043 | Phase VW Short (Faasi VW lühis) | |
| F048(1) | Params Defaulted (Parameetrid taastatud) | Ajamile anti käsk kirjutada EEPROM-i vaikeväärtused. Kustutage viga või lülitage ajami toide välja ja uuesti sisse. Programmeerige ajami parameetrid vastavalt vajadusele. |
| F059(1) | Safety Open (Ohutus avatud) | Mõlemad ohutussisendid (Ohutus 1, Ohutus 2) ei ole lubatud. Kontrollige ohutussisendi signaale. Kui ohutust ei kasutata, kontrollige ja pingutage džemprit I/O klemmide S1, S2 ja S+ jaoks. |
| F063(1) | SW OverCurrent (Tarkvara ülevool) | Kontrollige mootori ja koormuse vahelisi ühendusi. Kontrollige taseme ja aja nõudeid. |
| F064 | Drive Overload (Ajami ülekoormus) | Vähendage koormust või pikendage kiirendusaega. |
| F070 | Power Unit (Toiteplokk) | Kontrollige, kas maksimaalset ümbritseva õhu temperatuuri ei ole ületatud. Lülitage toide välja ja uuesti sisse. Kui viga ei saa kustutada, vahetage ajam välja. |
| F071 | DSI Net Loss (DSI võrgu kadu) | Lülitage toide välja ja uuesti sisse. Kontrollige kommunikatsioonikaableid. Kontrollige Modbusi või DSI sätet. Kontrollige Modbusi või DSI olekut. |
| F072 | Opt Net Loss (Valikuline võrgu kadu) | Lülitage toide välja ja uuesti sisse. Kontrollige kommunikatsioonikaableid. Kontrollige võrguadapteri sätet. Kontrollige välise võrgu olekut. |
| F073 | EN Net Loss (EN võrgu kadu) | Lülitage toide välja ja uuesti sisse. Kontrollige kommunikatsioonikaableid. Kontrollige EtherNet/IP™ sätet. Kontrollige välise võrgu olekut. |
| F080 | Autotune Failure (Automaathäälestuse tõrge) | Automaathäälestuse funktsiooni kas tühistas kasutaja või see ebaõnnestus. Taaskäivitage protseduur. |
| F081 | DSI Comm Loss (DSI side kadu) | Lülitage toide välja ja uuesti sisse. Kontrollige kommunikatsioonikaableid. Kontrollige Modbusi või DSI sätet. Kontrollige Modbusi või DSI olekut. Muutke, kasutades C125 [Comm Loss Action] (Sidekaotuse toiming). I/O klemmide C1 ja C2 maandamine võib parandada mürakindlust. Vahetage juhtmed, Modbusi peaseade või juhtimismoodul välja. |
| F082 | Opt Comm Loss (Valikuline side kadu) | Lülitage toide välja ja uuesti sisse. Paigaldage valikukaart ajamisse uuesti. Muutke, kasutades C125 [Comm Loss Action] (Sidekaotuse toiming). Vahetage juhtmed, pordi laiendaja, valikukaart või juhtimismoodul välja. |
| F083 | EN Comm Loss (EN side kadu) | Lülitage toide välja ja uuesti sisse. Kontrollige EtherNet/IP sätet. Kontrollige ajami Etherneti sätteid ja diagnostilisi parameetreid. Muutke, kasutades C125 [Comm Loss Action] (Sidekaotuse toiming). Vahetage juhtmed, Etherneti lüliti või juhtimismoodul välja. |
| F091 | Encoder Loss (Kodeerija kadu) | Kontrollige juhtmeid. Kui P047, P049 või P051 [Speed Referencex] (Kiiruse võrdlus x) = 16 "Positioning" (Positsioneerimine) ja A535 [Motor Fdbk Type] (Mootori tagasiside tüüp) = 5 "Quad Check" (Neljakordne kontroll), vahetage kodeerija kanali sisendid või vahetage mis tahes kaks mootori juhet. Vahetage kodeerija välja. |
| F094 | Function Loss (Funktsiooni kadu) | Sulgege sisend klemmile ja lülitage toide välja ja uuesti sisse. |
| F100 | Parameter Chksum (Parameetri kontrollsumma) | Seadke P053 [Reset to Defalts] (Lähtesta vaikeväärtustele) väärtusele 2 "Factory Rset" (Tehase lähtestamine). |
| F101 | External Storage (Väline salvestusruum) | Seadke P053 [Reset to Defalts] (Lähtesta vaikeväärtustele) väärtusele 2 "Factory Rset" (Tehase lähtestamine). |
| F105 | C Connect Err (C ühenduse viga) | Kustutage viga ja kontrollige kõiki parameetrite sätteid. Ärge eemaldage ega paigaldage juhtimismoodulit, kui toide on sisse lülitatud. |
| F106 | Incompat C-P (Ühildumatu C-P) | Juhtimismoodul ei suutnud toitemoodulit ära tunda. Lülitage toide välja ja uuesti sisse. Värskendage uuema püsivara versiooniga. Kui viga ei saa kustutada, vahetage ajam välja. |
| F107 | Replaced C-P (Asendatud C-P) | Juhtimismoodul paigaldati toitemoodulile, millel on erinev võimsus. Seadke P053 [Reset to Defalts] (Lähtesta vaikeväärtustele) mis tahes lähtestamisvalikule. |
| F109 | Mismatch C-P (Sobimatu C-P) | Juhtimismoodul paigaldati erinevat tüüpi ajami toitemoodulile. Seadke P053 [Reset to Defalts] (Lähtesta vaikeväärtustele) mis tahes lähtestamisvalikule. |
| F110 | Keypad Membrane (Klaviatuuri membraan) | Klaviatuuri membraani rike/lahtiühendamine. Lülitage toide välja ja uuesti sisse. Kui viga ei saa kustutada, vahetage juhtimismoodul välja. |
| F111 | Safety Hardware (Ohutusriistvara) | Ohutussisendi lubamise riistvara rike. Üks ohutussisenditest ei ole lubatud. Kontrollige ohutussisendi signaale. Kui ohutust ei kasutata, kontrollige ja pingutage džemprit I/O klemmide S1, S2 ja S+ jaoks. Kui viga ei saa kustutada, vahetage juhtimismoodul välja. |
| F114 | uC Failure (uC rike) | Lülitage toide välja ja uuesti sisse. Kui viga ei saa kustutada, vahetage juhtimismoodul välja. |
| F122 | I/O Board Fail (I/O plaadi rike) | Lülitage toide välja ja uuesti sisse. Kui viga ei saa kustutada, vahetage ajam või juhtimismoodul välja. |
| F125 | Flash Update Req (Vajalik välkmälu värskendus) | Proovige kehtivat püsivara laadida, tehes püsivara välkmälu värskenduse. |
| F126 | NonRecoverablErr (Taastamatu viga) | Kustutage viga või lülitage ajami toide välja ja uuesti sisse. Kui viga ei saa kustutada, vahetage ajam või juhtimismoodul välja. |
| F127 | DSIFlashUpdatReq (DSI välkmälu värskenduse nõue) | Proovige kehtivat püsivara laadida, tehes DSI side abil püsivara välkmälu värskenduse. |
- Selle vea võib kustutada automaatse taaskäivituse rutiin ja seda proovitakse mitu korda, lähtudes parameetris A541 [Auto Rstrt Tries] (Automaatse taaskäivituse katsed) seatud väärtusest.
- Selle vea võib kustutada automaatse taaskäivituse rutiin ja seda proovitakse ainult üks kord. See ignoreerib parameetris A541 [Auto Rstrt Tries] (Automaatse taaskäivituse katsed) seatud väärtust.
Spetsifikatsioonid
| Sisend-/väljundväärtused | Väljundsagedus: 0...500 Hz (programmeeritav) Tõhusus: 97,5% (tüüpiline) |
| Digitaalsed juhtimissisendid (sisendvool = 6 mA) | SRC (allika) režiim: 18...24V = ON (sees) 0...6V = OFF (väljas) |
| SNK (neelu) režiim: 0...6V = ON (sees) 18...24V = OFF (väljas) | |
| Analoogjuhtimissisendid | 4-20 mA analoog: 250 Ω sisendimpedants 0-10V DC analoog: 100 kΩ sisendimpedants Väline potentsiomeeter: 1...10 kΩ, 2 W min. |
| Juhtimisväljund | Programmeeritav väljund, vorm A ja vorm B Takistuslik nimiväärtus: 3,0 A @ 30V DC, 125V AC ja 240V AC Induktiivne nimiväärtus: 0,5 A @ 30V DC, 125V AC ja 240V AC |
| Optoväljundid 30V DC, 50 mA Mitteinduktiivne | |
| Analoogväljundid (10-bitine) 0-10V: 1 kΩ min. 4-20 mA: 525 Ω max. | |
| Kaitsmed ja kaitselülitid | Soovitatav kaitsme tüüp: UL Class J, T või Type BS88; 600V (550V) või samaväärne. Soovitatavad kaitselülitid: HMCP või samaväärne. |
| Kaitsefunktsioonid | Mootorikaitse: I2t ülekoormuskaitse – 150% 60 s jooksul, 200% 3 s jooksul (pakub klassi 10 kaitset) |
| Ülevool: 200% riistvaraline piir, 300% hetkeline rike | |
| Ülepinge: 100...120V AC sisend – väljalülitus toimub @ 405V DC siinipinge (võrdne 150V AC siseneva liiniga) 200...240V AC sisend – väljalülitus toimub @ 405V DC siinipinge (võrdne 290V AC siseneva liiniga) 380...480V AC sisend – väljalülitus toimub @ 810V DC siinipinge (võrdne 575V AC siseneva liiniga) 525...600V AC sisend – väljalülitus toimub @ 1005V DC siinipinge (võrdne 711V AC siseneva liiniga) | |
| Alapinge: 100...120V AC sisend – väljalülitus toimub @ 190V DC siinipinge (võrdne 75V AC siseneva liiniga) 200...240V AC sisend – väljalülitus toimub @ 190V DC siinipinge (võrdne 150V AC siseneva liiniga) 380...480V AC sisend – väljalülitus toimub @ 390V DC siinipinge (võrdne 275V AC siseneva liiniga) 525...600V AC sisend – Kui P038 = 3 "600V" väljalülitus toimub @ 487V DC siinipinge (344V AC siseneva liiniga); – Kui P038 = 2 "480V" väljalülitus toimub @ 390V DC siinipinge (275V AC siseneva liiniga) | |
| Juhtimise jätkusuutlikkus: minimaalne jätkusuutlikkus on 0,5 s - tüüpiline väärtus 2 s | |
| Vigadeta toite jätkusuutlikkus: 100 ms |
Rockwell Automation tugi
Kasutage neid ressursse, et pääseda juurde teabele.
| Tehnilise toe keskus | Leidke abi õpetusvideote, KKK-de, vestluse, kasutajafoorumite ja toote teatiste värskendustega. | rok.auto/support |
| Teadmusbaas | Juurdepääs teadmusbaasi artiklitele. | rok.auto/knowledgebase |
| Kohalikud tehnilise toe telefoninumbrid | Leidke oma riigi telefoninumber. | rok.auto/phonesupport |
| Kirjanduse raamatukogu Leidke paigaldusjuhised, käsiraamatud, | brošüürid ja tehniliste andmete väljaanded. | rok.auto/literature |
| Toote ühilduvus- ja allalaadimiskeskus (PCDC) | Laadige alla püsivara, seotud failid (nagu AOP, EDS ja DTM) ja pääsete juurde toote väljalaskemärkmetele. | rok.auto/pcdc |
Dokumentatsiooni tagasiside
Teie kommentaarid aitavad meil teie dokumentatsioonivajadusi paremini teenindada. Kui teil on soovitusi, kuidas meie sisu parandada, täitke vorm aadressil rok.auto/docfeedback.
Viited
![rok.auto]()
Support | Rockwell Automation![rok.auto]()
Rockwell Automation Tech Support ... 24 x 7 around the globe!![rok.auto]()
Phone/Onsite Support![rok.auto]()
Literature Library | Rockwell AutomationProduct Compatibility & Download Center from Rockwell Automation
![rok.auto]()
Publication Feedback Form | Rockwell Automation
Laadi alla juhend
Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.
Laadi alla Allen-Bradley PowerFlex 525 - Reguleeritava sagedusega vahelduvvooluajamite kasutusjuhend
