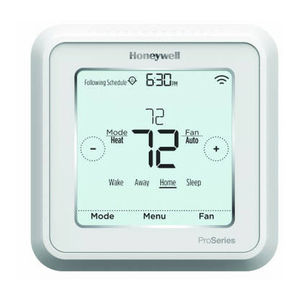

Honeywell T6 Pro -ohjelmoitavan termostaatin käyttöohje

Pakkauksen sisältö

• T6 Pro -termostaatti
• UWP™-kiinnitysjärjestelmä
• Honeywellin vakioasennusadapteri (J-rasia-adapteri)
• Honeywellin koristekansi – Pieni; koko 4-49/64 tuumaa x 4-49/64 tuumaa x 11/32 tuumaa (121 mm x 121 mm x 9 mm)
• Ruuvit ja ankkurit
• 2 AA-paristoa
• Asennusohjeet ja käyttöopas

Valinnaisen kannen asentaminen

HUOMAA: Jos valinnainen kansi ei ole tarpeen, katso ”UWP-kiinnitysjärjestelmän asennus”.

Käytä valinnaista kantta, kun:

• Asennat termostaatin sähköliitäntärasiaan
• Tai kun sinun on peitettävä maalin rako vanhasta termostaatista.

1. Irrota liitäntärasia-adapteri kannesta. Katso kuva 1.



2. Kiinnitä liitäntärasia-adapteri seinään tai sähkörasiaan käyttämällä mitä tahansa kahdeksasta ruuvinreiästä. Aseta kannen mukana toimitetut kiinnitysruuvit paikalleen ja kiristä ne. Älä kiristä liikaa. Katso kuva 2. Varmista, että adapterilevy on vaakasuorassa.



3. Kiinnitä UWP ripustamalla se liitäntärasia-adapterin yläkoukkuun ja napsauttamalla sitten UWP:n pohja paikalleen. Katso kuva 3.



4. Napsauta kansi liitäntärasia-adapteriin. Katso kuva 4.


UWP-kiinnitysjärjestelmän asennus

5. Ennen aloittamista katkaise virta katkaisijasta tai kytkimestä. Avaa pakkaus ja etsi UWP. Katso kuva 5.



6. Aseta UWP seinälle. Kohdista ja merkitse reikien paikat. Katso kuva 6.
   Poraa reiät merkittyihin kohtiin ja napauta sitten mukana toimitetut seinäankkurit kevyesti seinään vasaralla.
   ‒ Poraa 7/32 tuuman reiät kipsilevyä varten.



7. Vedä luukku auki ja työnnä johdot UWP:n johdotusreiän läpi. Katso kuva 7.



8. Aseta UWP seinäankkureiden päälle. Aseta UWP:n mukana toimitetut kiinnitysruuvit paikalleen ja kiristä ne. Älä kiristä liikaa. Kiristä, kunnes UWP ei enää liiku. Sulje luukku. Katso kuva 8.

   Käytä 3x mukana toimitettuja ruuveja #8 1-1/2"

Virransyöttövaihtoehdot

Aseta R- ja C-johdot niille tarkoitettuihin liittimiin ensisijaista vaihtovirtasyöttöä varten (C-liitin on valinnainen, jos paristot on asennettu, mutta sitä suositellaan). Irrota johdot painamalla liittimien kielekkeitä.

Aseta AA-paristot ensisijaiseen tai varasyöttöön.

Liukukytkimien asettaminen

Aseta R-liukukytkin.

• Käytä sisäänrakennettua hyppyjohdinta (R-liukukytkin) erottaaksesi yhden tai kahden muuntajan järjestelmät toisistaan.
• Jos R-johtoja on vain yksi ja se on kytketty R-, Rc- tai RH-liittimeen, aseta liukukytkin yläasentoon (1 johto).
• Jos R-liittimeen on kytketty yksi johto ja Rc-liittimeen on kytketty yksi johto, aseta liukukytkin ala-asentoon (2 johtoa).

HUOMAA: U-liittimien liukukytkimet tulee jättää paikoilleen T6 Pro -malleissa.

UWP-kiinnitysjärjestelmä

R/Rc-liukukytkin

Johdotusliittimien merkinnät

Huomautus: Kaikkia liittimiä ei välttämättä käytetä, riippuen johdotettavasta järjestelmätyypistä. Yleisimmin käytetyt liittimet on varjostettu.

S	Tulo johdotetuille sisä- tai ulkoantureille (vain TH6320U- ja TH6220U-malleissa)
S
Y	Kompressorin kontaktori (vaihe 1)
Y2	Kompressorin kontaktori (vaihe 2)
G	Puhaltimen rele
C	24 VAC:n yhteinen. Kahden muuntajan järjestelmissä käytä yhteistä johtoa jäähdytysmuuntajasta.
U	Käyttämätön
U
L/A-A	Lämpöpumpun vikatulo (yhteinen (C) johto vaaditaan LA/A:lle)
O/B	Vaihtoventtiili
AUX - W2	Lisälämmityksen rele Lämmityksen rele (vaihe 2)
E	Hätälämmityksen rele
W	Lämmityksen rele (vaihe 1)
K	Liitä K:hon Wire Saver -moduulissa**
R	24 VAC:n virta lämmitysmuuntajasta*
Rc	24 VAC:n virta jäähdytysmuuntajasta*

* Liitin voidaan yhdistää hyppyjohtimella. Katso yllä oleva "Liukukytkimien asettaminen".

** THP9045A1023 Wire Saver -moduulia käytetään lämmitys-/jäähdytysjärjestelmissä, kun termostaatissa on vain neljä johtoa ja tarvitset viidennen johdon yhteistä johtoa varten. Käytä K-liitintä perinteisten tai lämpöpumppujärjestelmien Y- ja G-liittimien sijasta, jotta puhallinta ja kompressoria voidaan ohjata yhdellä johdolla – käyttämättömästä johdosta tulee tällöin yhteinen johto. Katso lisätietoja THP9045-ohjeista.

Tavanomaisten järjestelmien johdotus: puhallinlämmitys ja vesikiertoinen lämmitys

Alla olevat varjostetut alueet koskevat vain malleja TH6320U/TH6220U tai ellei toisin mainita.

1H/1C-järjestelmä (1 muuntaja)
R Virta [1]
Rc [R+Rc yhdistetty liukukielekkeellä] [2]
Y Kompressorin kontaktori
C 24VAC yhteinen [3]
W Lämmitysrele
G Tuulettimen rele

1H/1C-järjestelmä (2 muuntajaa)
R Virta (lämmitysmuuntaja) [1]
Rc Virta (jäähdytysmuuntaja) [1]
Y Kompressorin kontaktori
C 24VAC yhteinen [3, 4]
W Lämmitysrele
G Tuulettimen rele

Vain lämmitykseen tarkoitettu järjestelmä
R Virta [1]
Rc [R+Rc yhdistetty liukukielekkeellä] [2]
C 24VAC yhteinen [3]
W Lämmitysrele

Vain lämmitykseen tarkoitettu järjestelmä tuulettimella
R Virta [1]
Rc [R+Rc yhdistetty liukukielekkeellä] [2]
C 24VAC yhteinen [3]
W Lämmitysrele
G Tuulettimen rele

Vain lämmitykseen tarkoitettu järjestelmä (sarja 20) [5]
R Sarjan 20 venttiilin liitin "R" [1]
Rc [R+Rc yhdistetty liukukielekkeellä] [2]
Y Sarjan 20 venttiilin liitin "W"
C 24VAC yhteinen [3]
W Sarjan 20 venttiilin liitin "B"

Vain jäähdytykseen tarkoitettu järjestelmä
R Virta [1]
Rc [R+Rc yhdistetty liukukielekkeellä] [2]
Y Kompressorin kontaktori
C 24VAC yhteinen [3]
G Tuulettimen rele

Vain lämmitykseen tarkoitettu järjestelmä (virta-auki-vyöhykeventtiili) [5]
R Virta [1]
Rc [R+Rc yhdistetty liukukielekkeellä] [2]
W Venttiili
C 24VAC yhteinen [3]

2H/2C-järjestelmä (1 muuntaja) [6]
R Virta [1]
Rc [R+Rc yhdistetty liukukielekkeellä] [2]
Y Kompressorin kontaktori (vaihe 1)
C 24VAC yhteinen [3]
W Lämmitysrele (vaihe 1)
G Tuulettimen rele
W2 Lämmitysrele (vaihe 2)
Y2 Kompressorin kontaktori (vaihe 2)

HUOMAUTUKSIA
Johdon tekniset tiedot: Käytä 18–22 AWG:n termostaattijohtoa. Suojattua kaapelia ei tarvita.
[1] Virtalähde. Tarjoa tarvittavat irrotus- ja ylikuormitussuojaukset.
[2] Siirrä UWP:n R-liukukieleke R-asetukseen. Lisätietoja on kohdassa "Liukukielekkeiden asettaminen".
[3] Valinnainen 24VAC:n yhteinen liitäntä.
[4] Yhteisen liitännän on tultava jäähdytysmuuntajasta.
[5] Aseta ISU:ssa Lämmitysjärjestelmän tyyppi säteilylämmitykseksi. Aseta jäähdytysvaiheiden lukumääräksi 0.
[6] Aseta asennusohjelman asetuksissa järjestelmän tyypiksi 2Heat/2Cool Conventional.

Lämpöpumppujärjestelmien johdotus

Alla olevat varjostetut alueet koskevat vain malleja TH6320U/TH6220U tai kuten muutoin on mainittu.

1H/1C-lämpöpumppujärjestelmä
R Virta [1]
Rc [R+Rc yhdistetty liukukielekkeellä] [2]
Y Kompressorin kontaktori
C 24VAC yhteinen [3]
O/B Vaihtoventtiili [7]
G Puhallinrele
W Älä käytä tätä liitintä lämpöpumppusovelluksissa!

2H/1C-lämpöpumppujärjestelmä [8]
R Virta [1]
Rc [R+Rc yhdistetty liukukielekkeellä] [2]
Y Kompressorin kontaktori
C 24VAC yhteinen [3]
O/B Vaihtoventtiili [7]
G Puhallinrele
Aux Lisälämmitys
E Varatilalämmitysrele
L Lämpöpumpun vian sisääntulo
W Älä käytä tätä liitintä lämpöpumppusovelluksissa!

2H/2C-lämpöpumppujärjestelmä (vain TH6320U) [9]
R Virta [1]
Rc [R+Rc yhdistetty liukukielekkeellä] [2]
Y Kompressorin kontaktori (vaihe 1)
C 24VAC yhteinen [3]
O/B Vaihtoventtiili [7]
G Puhallinrele
Y2 Kompressorin kontaktori (vaihe 2)
L Lämpöpumpun vian sisääntulo
W Älä käytä tätä liitintä lämpöpumppusovelluksissa!

3H/2C-lämpöpumppujärjestelmä (vain TH6320U) [10]
R Virta [1]
Rc [R+Rc yhdistetty liukukielekkeellä] [2]
Y Kompressorin kontaktori (vaihe 1)
C 24VAC yhteinen [3]
O/B Vaihtoventtiili [7]
G Puhallinrele
Aux Lisälämmitys
E Varatilalämmitysrele
Y2 Kompressorin kontaktori (vaihe 2)
L Lämpöpumpun vian sisääntulo
W Älä käytä tätä liitintä lämpöpumppusovelluksissa!

Kaksoispolttoainejärjestelmä (vain TH6320U/TH6220U)
R Virta [1]
Rc [R+Rc yhdistetty liukukielekkeellä] [2]
Y Kompressorin kontaktori (vaihe 1)
C 24VAC yhteinen [3]
O/B Vaihtoventtiili [7]
G Puhallinrele
Aux Lisälämmitys
E Varatilalämmitysrele
Y2 Kompressorin kontaktori (vaihe 2 - tarvittaessa) [11]
L Lämpöpumpun vian sisääntulo
S Ulkoanturi
S Ulkoanturi
W Älä käytä tätä liitintä lämpöpumppusovelluksissa!

HUOMAUTUKSIA
Johdon tekniset tiedot: Käytä 18–22 AWG:n termostaattijohtoa. Suojattua kaapelia ei tarvita.
[1] Virtalähde. Tarjoa tarvittavat irrotuskeinot ja ylikuormitussuojaus.
[2] Siirrä UWP:n R-liukusäädinkieleke R-asetukseen. Katso lisätietoja kohdasta "Liukusäädinkielekkeiden asettaminen".
[3] Valinnainen 24VAC-yhteys.
[6] Aseta asennusohjelman asetuksissa järjestelmätyypiksi 2Heat/2Cool Conventional.
[7] Aseta asennusohjelman asetuksissa vaihtoventtiiliksi O (viileää vaihtoa varten) tai B (lämmönvaihtoa varten).
[8] Aseta ISU:ssa lämmitysjärjestelmän tyypiksi lämpöpumppu. 1 kompressori ja 1 varalämmitysvaihe.
[9] Aseta ISU:ssa lämmitysjärjestelmän tyypiksi lämpöpumppu. 2 kompressoria ja 0 varalämmitysvaihetta.
[10] Aseta ISU:ssa lämmitysjärjestelmän tyypiksi lämpöpumppu. 2 kompressoria ja 1 varalämmitysvaihe.
[11] Kaksoispolttoainejärjestelmä, jossa Y2 vain TH6320U-mallissa.

Termostaatin asennus

1. Työnnä ylimääräinen johto takaisin seinän aukkoon.
2. Sulje UWP:n luukku. Sen tulee pysyä kiinni pullistumatta.
3. Kohdista UWP termostaatin kanssa ja paina varovasti, kunnes termostaatti napsahtaa paikalleen.
4. Kytke virta päälle katkaisinkotelosta tai kytkimestä.


Ajan ja päivämäärän asettaminen

Aika

1. Paina termostaatin Menu (valikko) -painiketta.
2. Siirry kohtaan TIME painamalla +-painiketta tai --painiketta. Paina Select (valitse).
3. Valitse 12 tai 24 tuntia painamalla +-painiketta tai --painiketta. Paina Select (valitse).
4. Säädä tuntia painamalla +-painiketta tai --painiketta. Paina Select (valitse).
5. Säädä minuutteja painamalla +-painiketta tai --painiketta. Paina Select (valitse) poistuaksesi Aika-valikosta.


Päivämäärä

1. Jos aika on jo asetettu, jatka vaiheeseen 2. Jos olet aloitusnäytössä, paina termostaatin Menu (valikko) -painiketta.
2. Siirry kohtaan DATE painamalla +-painiketta tai --painiketta. Paina Select (valitse).
3. Säädä vuotta painamalla +-painiketta tai --painiketta. Paina Select (valitse).
4. Säädä kuukautta painamalla +-painiketta tai --painiketta. Paina Select (valitse).
5. Säädä päivää painamalla +-painiketta tai --painiketta. Paina Select (valitse) tallentaaksesi ja poistuaksesi Päivämäärä-valikosta.


Järjestelmän toiminta-asetukset

1. Paina Mode (tila) -painiketta siirtyäksesi seuraavaan käytettävissä olevaan järjestelmätilaan.
2. Vaihda tilojen välillä, kunnes vaadittu järjestelmätila tulee näkyviin, ja jätä se aktivoitumaan.


HUOMAUTUS: Käytettävissä olevat järjestelmätilat vaihtelevat mallin ja järjestelmäasetusten mukaan.

System (järjestelmä) -tilat:
‒ Auto
‒ Heat (lämmitys)
‒ Cool (viilennys)
‒ Em Heat (varatilalämmitys)
‒ Off (pois päältä)

Puhaltimen toiminta-asetukset

1. Paina Fan (puhallin) -painiketta siirtyäksesi seuraavaan käytettävissä olevaan puhallintilaan.
2. Vaihda tilojen välillä, kunnes vaadittu puhallintila tulee näkyviin, ja jätä se aktivoitumaan.


HUOMAUTUS: Käytettävissä olevat puhallintilat vaihtelevat järjestelmäasetusten mukaan.

Fan (puhallin) -tilat:
‒ Auto: Puhallin käy vain lämmitys- tai jäähdytysjärjestelmän ollessa päällä.
‒ On: Puhallin on aina päällä.
‒ Circ: Puhallin käy satunnaisesti noin 33 % ajasta.

Hälytykset tai muistutukset*

1. Paina Menu-painiketta ja paina sitten +-painiketta, kunnes näytössä näkyy ALRT.
2. Paina Select-painiketta, jotta näet, mitkä hälytykset ovat käytössä.
3. Sana SNZE (TORKKU) tulee näkyviin.
4. Paina Select-painiketta uudelleen, jos haluat torkkua muistutusta 7 päivän ajan.
5. Jos haluat poistaa hälytyksen, paina Select-painiketta ja paina sitten +-painiketta siirtyäksesi kohtaan CLER (Tyhjennä).
6. Paina Select-painiketta poistaaksesi muistutuksen.


* Joitakin hälytyksiä ei voi torkkua tai poistaa. Ota yhteyttä paikalliseen lämmitys- ja jäähdytysalan ammattilaiseen, jos näin tapahtuu. Lämmitys- ja jäähdytysjärjestelmä saattaa vaatia huoltoa.

Asentajan asetukset (ISU)

1. Paina ja pidä CENTER- ja +-painikkeita painettuna noin 3 sekunnin ajan päästäksesi lisäasetusvalikkoon.
2. Paina Select-painiketta päästäksesi ISU-kohtaan.
3. Paina Select-painiketta selataksesi valikkoasetusvaihtoehtoja.
4. Paina +- tai --painiketta muuttaaksesi arvoja tai valitaksesi käytettävissä olevista vaihtoehdoista.
5. Paina Select-painiketta ja vahvista asetuksesi tai paina Back-painiketta ohittaaksesi muutokset ja palataksesi ISU-valikkonäyttöön jatkaaksesi toisen asetuksen muokkaamista.
6. Viimeistele asennusprosessi ja tallenna asetuksesi painamalla Home-painiketta ja palaamalla aloitusnäyttöön.



HUOMAUTUS: Täydellinen luettelo kaikista asetusparametreista (ISU) ja vaihtoehdoista alkaa alla.

Lisäasetukset (ISU)

HUOMAUTUS: Kaikki asetukset eivät välttämättä ole käytettävissä järjestelmäasetuksista riippuen.

#ISU	ISU-nimi	ISU-asetukset (tehdasasetus lihavoituna)
120	Ajoitusasetukset	0 = Ei-ohjelmoitava 2 = 5-2 Ohjelmoitava 3 = 5-1-1 Ohjelmoitava 4 = 7 päivän ohjelmoitava
125	Lämpötilan ilmaisuasteikko	0 = Fahrenheit 1 = Celsius
130	Ulkoanturi (vain TH6320U / TH6220U)	0 = Ei mitään 1 = Langallinen ulkoanturi
200	Lämmitysjärjestelmän tyyppi	1 = Perinteinen puhalluslämmitys 2 = Lämmityspumppu 3 = Säteilylämmitys 5 = Ei mitään (vain jäähdytys)
205	Lämmityslaitteiston tyyppi	Perinteinen puhalluslämmitys: 1 = Tavallinen kaasupuhalluslämmitys 2 = Korkean hyötysuhteen kaasupuhalluslämmitys 3 = Öljypuhalluslämmitys 4 = Sähköpuhalluslämmitys 5 = Kuuman veden puhallinpatteri Lämmityspumppu: 7 = Ilma-vesilämmityspumppu 8 = Maalämpöpumppu Säteilylämmitys: 9 = Kuuman veden säteilylämmitys 12 = Höyry
218	Suuntaventtiili O/B	0 = O (O/B jäähdytyksessä) 1 = B (O/B lämmityksessä)
220	Jäähdytysvaiheet / Kompressorivaiheet 200=Conv / 200=HP	0, 1, 2 Huomautus: Vain 1 kompressorivaihe saatavilla TH6210U-mallissa. Vain 1 kompressorivaihe saatavilla TH6220U-mallissa, jos määritetty lämmityspumpulle.
221	Lämmitysvaiheet / Varmistuslämmitysvaiheet	Lämmitysvaiheet: 1, 2 Varmistuslämmitysvaiheet: 0, 1
230	Puhaltimen ohjaus lämmityksessä	1 = Laitteisto ohjaa puhallinta 2 = Termostaatti ohjaa puhallinta
253	Aux/E-liittimen ohjaus (kiinteä arvo "0" kaikissa malleissa paitsi TH6320U)	0 = Käytä sekä Aux & E yhdessä 1 = Aux ja E erikseen
255	Varmistuslämmityslähde (vain lämmityspumppu) (vain TH6320U / TH6220U)	1 = Sähköpuhalluslämmitys 2 = Kaasu-/öljypuhalluslämmitys (tai fossiilinen puhalluslämmitys)
256	Hätälämmityslähde (vain TH6320U)	1 = Sähköpuhalluslämmitys 2 = Kaasu-/öljypuhalluslämmitys (tai fossiilinen puhalluslämmitys)
260	Ulkoinen fossiilisen polttoaineen sarja (vain TH6320U / TH6220U)	0 = Termostaatti ohjaa varmistuslämmitystä 1 = Ulkoinen fossiilisen polttoaineen sarja ohjaa varmistuslämmitystä
300	Järjestelmän vaihto	0 = Manuaalinen 1 = Automaattinen
303	Automaattisen vaihdon differentiaali	0°F - 5°F 0,0°C - 2,5°C Huomautus: Differentiaali EI ole kuollut alue. Honeywell käyttää kehittynyttä algoritmia, joka kiinnittää kuolleen alueen 0°F:iin. Differentiaaliasetus on vähimmäismäärä asteita asetusarvosta, joka tarvitaan vaihtamaan viimeksi käynnissä olleesta tilasta (lämmitys tai jäähdytys) vastakkaiseen tilaan, kun termostaatti on automaattisessa vaihdossa. Tämä on edistyneempää kuin aiemmat termostaatit.
340	Varmistuslämmityksen lasku	0 = Mukavuus 2 = 2°F 3 = 3°F 4 = 4°F 5 = 5°F 6 = 6°F 7 = 7°F 8 = 8°F 9 = 9°F 10 = 10°F 11 = 11°F 12 = 12°F 13 = 13°F 14 = 14°F 15 = 15°F Huomautus: 0 (mukavuus) -asetus on käytettävissä vain, jos varmistuslämmitys (ISU 255) on asetettu sähköiseksi.
350	Varmistuslämmityksen vaiheistusajastin	0 = Pois 1 = 30 minuuttia 2 = 45 minuuttia 3 = 60 minuuttia 4 = 75 minuuttia 5 = 90 minuuttia 6 = 2 tuntia 7 = 3 tuntia 8 = 4 tuntia 9 = 5 tuntia 10 = 6 tuntia 11 = 8 tuntia 12 = 10 tuntia 13 = 12 tuntia 14 = 14 tuntia 16 = 16 tuntia
355	Kompressorin lukitus / Tasapainopiste	-- = Pois 5°F - 60°F (5°F:n välein) -15,0°C - 15,5°C (2,5°C tai 3,0°C:n välein) Huomautus: Käytä langallista anturia kompressorin lukituksen / tasapainopisteen asettamiseen TH6320U / TH6220U -laitteissa.
356	Ulkolämpötilan lukitus varmistuslämmityksessä	-- = Pois 5°F - 65°F (5°F:n välein) -15,0°C - 18,5°C (2,5°C tai 3,0°C:n välein)
365	Kompressorin syklinopeus (vaihe 1)	1 - 6
366	Kompressorin syklinopeus (vaihe 1)	1 - 6
370	Lämmityksen syklinopeus (vaihe 1)	1 - 12
371	Lämmityksen syklinopeus (vaihe 2)	1 - 12
375	Lämmityksen syklinopeus, lisälämmitys	1 - 12
378	Lämmityksen syklinopeus, hätälämmitys (vain TH6320U)	1 - 12
387	Kompressorin suojaus	0 = Pois 1 - 5 minuuttia
425	Adaptiivinen älykäs palautus	0 = Ei 1 = Kyllä Huomautus: Adaptiivinen älykäs palautus (AIR) on mukavuusasetus. Lämmitys- tai jäähdytyslaitteisto käynnistyy aikaisemmin, mikä varmistaa, että sisälämpötila vastaa asetusarvoa aikataulun mukaisesti.
430	Jäähdytyksen vähimmäisasetusarvo	50°F - 99°F (50°F) 10,0°C - 37,0°C (10,0°C)
431	Lämmityksen enimmäisasetusarvo	40°F - 90°F (90°F) 4,5°C - 32,0°C (32,0°C)
435	Näppäimistön lukitus	0 = Ei mitään 1 = Osittainen 2 = Täysi
500	Onko sisälämpötila-anturi KYTKETTY järjestelmääsi? (vain TH6320U / TH6220U)	0 = Ei 1 = Kyllä
515	Sisäanturin tyyppi (vain TH6320U / TH6220U)	0 = 10k 1 = 20k
520	Mitä antureita käytetään LÄMPÖTILAN ohjaukseen? (Useiden anturien keskiarvo) Vain TH6320U / TH6220U)	1 = Vain termostaatti 2 = Vain langallinen 3 = Keskiarvo
702	Ilmansuodattimien määrä	0 - 2
711	Ilmansuodattimen 1 vaihtomuistutus	0 = Pois 1 = 10 käyttöpäivää 2 = 20 käyttöpäivää 3 = 30 käyttöpäivää 4 = 45 käyttöpäivää 5 = 60 käyttöpäivää 6 = 90 käyttöpäivää 7 = 120 käyttöpäivää 8 = 150 käyttöpäivää 9 = 30 kalenteripäivää 10 = 45 kalenteripäivää 11 = 60 kalenteripäivää 12 = 75 kalenteripäivää 13 = 3 kalenterikuukautta 14 = 4 kalenterikuukautta 15 = 5 kalenterikuukautta 16 = 6 kalenterikuukautta 17 = 9 kalenterikuukautta 18 = 12 kalenterikuukautta 19 = 15 kalenterikuukautta
712	Ilmansuodattimen 2 vaihtomuistutus	0 = Pois 1 = 10 käyttöpäivää 2 = 20 käyttöpäivää 3 = 30 käyttöpäivää 4 = 45 käyttöpäivää 5 = 60 käyttöpäivää 6 = 90 käyttöpäivää 7 = 120 käyttöpäivää 8 = 150 käyttöpäivää 9 = 30 kalenteripäivää 10 = 45 kalenteripäivää 11 = 60 kalenteripäivää 12 = 75 kalenteripäivää 13 = 3 kalenterikuukautta 14 = 4 kalenterikuukautta 15 = 5 kalenterikuukautta 16 = 6 kalenterikuukautta 17 = 9 kalenterikuukautta 18 = 12 kalenterikuukautta 19 = 15 kalenterikuukautta
1400	Taustavalo	0 = Tarvittaessa 1 = Jatkuva Huomautus: Jatkuvaan tarvitaan yhteinen johdin.
1401	Taustavalon kirkkaus	1 - 5 Huomautus: Näytetään vain, jos jatkuva taustavalo on valittu.
1410	Kellon muoto	12 / 24
1415	Kesäaika	0 = Pois 1 = Päällä
1420	Lämpötilan näyttöoffset	-3 - 3F (0) -1,5 - 1,5C (0)

Asentajan järjestelmätesti

Järjestelmätestin suorittaminen:

1. Siirry lisävalikkoon painamalla ja pitämällä alhaalla CENTER (KESKI) ja + -painikkeita noin 3 sekunnin ajan.
2. Siirry + -painikkeella kohtaan TEST (TESTI). Siirry järjestelmätestiin painamalla Select (Valitse).
3. Vaihda + -painikkeella Heat (Lämmitys), Cool (Jäähdytys), Fan (Tuuletin), Em Heat (Varalämmitys) tai Ver (Termostaatin versiotiedot) -vaihtoehtojen välillä. Paina Select (Valitse).
4. Kytke vaiheet päälle yksi kerrallaan + -painikkeella ja pois päältä -painikkeella.
5. Poistu järjestelmätestistä Home (Aloitus) -painikkeella.



Järjestelmätesti		Järjestelmän tila
Alla olevat varjostetut alueet koskevat vain TH6320U/TH6220U -malleja tai muutoin merkittyjä.
Lämmitys (Heat)	0	Kaikki pois päältä
	1	Lämmitysvaihe 1 päällä
	2	Lämmitysvaihe 2 myös päällä
	3	Lämmitysvaihe 3 myös päällä
Jäähdytys (Cool)	0	Kaikki pois päältä
	1	Jäähdytysvaihe 1 päällä
	2	Jäähdytysvaihe 2 myös päällä
Varalämmitys (Em Heat)	0	Kaikki pois päältä
	1	Varalämmitys päällä
Tuuletin (Fan)	0	Tuuletin pois päältä
	1	Tuuletin päällä

Tekniset tiedot

Lämpötila-alueet
Lämmitys: 4,5–32,0 °C (40–90 °F)
Jäähdytys: 10,0–37,0 °C (50–99 °F)

Käyttöympäristön lämpötila
0–48,9 °C (32–120 °F)

Käyttöympäristön lämpötila
2,8–38,9 °C (37–102 °F)

Kuljetuslämpötila
-28,9–48,9 °C (-20–120 °F)

Suhteellinen kosteus käytössä
5–90 % (ei tiivistyvä)

Fyysiset mitat tuumina (mm) (K x L x S)
4-1/16" K x 4-1/16" L x 1-5/32" S
103,5 mm K x 103,5 mm L x 29 mm S

Sähköarvot

Liitin	Jännite (50/60 Hz)	Käyttövirta
W Lämmitys (Powerpile)	20–30 Vac 750 mV DC	0,02–1,0 A 100 mA DC
W2 (lisä) Lämmitys	20–30 Vac	0,02–1,0 A
E Varalämmitys	20–30 Vac	0,02–0,5 A
Y Kompressorin vaihe 1	20–30 Vac	0,02–1,0 A
Y2 Kompressorin vaihe 2	20–30 Vac	0,02–1,0 A
G Tuuletin	20–30 Vac	0,02–0,5 A
O/B Vaihto	20–30 Vac	0,02–0,5 A
L/A Tulo	20–30 Vac	0,02–0,5 A

Vianmääritys

Jos termostaatissa on ongelmia, kokeile seuraavia ehdotuksia.
Useimmat ongelmat voidaan korjata nopeasti ja helposti.

Näyttö on tyhjä

• Tarkista katkaisija ja nollaa se tarvittaessa.
• Varmista, että lämmitys- ja jäähdytysjärjestelmän virtakytkin on päällä.
• Varmista, että uunin luukku on suljettu kunnolla.
• Varmista, että uudet AA-alkaliparistot on asennettu oikein.

Lämmitys- tai jäähdytysjärjestelmä ei vastaa

• Aseta järjestelmä lämmitykseen painamalla Mode (Tila) -painiketta. Varmista, että haluttu lämpötila on asetettu sisälämpötilaa korkeammaksi.
• Aseta järjestelmä jäähdytykseen painamalla Mode (Tila) -painiketta. Varmista, että haluttu lämpötila on asetettu sisälämpötilaa alhaisemmaksi.
• Tarkista katkaisija ja nollaa se tarvittaessa.
• Varmista, että lämmitys- ja jäähdytysjärjestelmän virtakytkin on päällä.
• Varmista, että uunin luukku on suljettu kunnolla.
• Odota 5 minuuttia, että järjestelmä vastaa.

Lämpötila-asetukset eivät muutu

Varmista, että lämmitys- ja jäähdytyslämpötilat on asetettu hyväksyttäville alueille:

• Lämmitys: 4,5–32,0 °C (40–90 °F)
• Jäähdytys: 10,0–37,0 °C (50–99 °F)

"Cool On" (Jäähdytys päällä) tai "Heat On" (Lämmitys päällä) vilkkuu

• Kompressorin suojatoiminto on käytössä. Odota 5 minuuttia, että järjestelmä käynnistyy uudelleen turvallisesti kompressorin vaurioitumatta.

Lisälämmitys toimii jäähdytyksessä

• Jos kyseessä on lämpöpumppujärjestelmä, varmista, että W-liittimeen ei ole kytketty johtoa UWP-järjestelmissä. Katso "Lämpöpumppujärjestelmien johdotus".

Jäähdytys toimii lämmityksen ollessa päällä

• Jos kyseessä on lämpöpumppujärjestelmä, varmista, että W-liittimeen ei ole kytketty johtoa UWP-järjestelmissä. Katso "Lämpöpumppujärjestelmien johdotus".

SÄHKÖISKUVAARA
Voi aiheuttaa sähköiskun tai laitteistovaurioita. Katkaise virta ennen asennuksen aloittamista.

LAITTEISTOVAURIOVAARA
Kompressorin suojaus ohitetaan testauksen aikana. Laitteistovaurioiden välttämiseksi vältä kompressorin nopeaa käynnistämistä ja sammuttamista.

ELOHOPEAILMOITUS
Jos tämä tuote korvaa ohjaimen, joka sisältää elohopeaa suljetussa putkessa, älä laita vanhaa ohjainta roskiin. Ota yhteyttä paikalliseen jätehuoltoviranomaiseen saadaksesi ohjeita kierrätyksestä ja asianmukaisesta hävittämisestä.

Asiakastuki

Jos tarvitset apua tämän tuotteen kanssa, käy osoitteessa customer.honeywell.com.

Voit myös soittaa Honeywellin maksuttomaan asiakaspalveluun numeroon 1-800-468-1502.

Vedä termostaatti irti UWP:stä.

Koti- ja rakennusteknologiat
Yhdysvalloissa:
Honeywell
715 Peachtree Street NE
Atlanta, GA 30308
customer.honeywell.com

^® Yhdysvalloissa rekisteröity tavaramerkki.
© 2018 Honeywell International Inc.
33-00181EFS—11 M.S. Rev. 02-18
Painettu Yhdysvalloissa.

Viitteet

• Honeywellin asiakasportaali

Lataa käyttöohje

Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.

Lataa Honeywell T6 Pro -ohjelmoitavan termostaatin käyttöohje

Saatavilla olevat kielet
