Upute za sastavljanje PCB sučelja za Bluesound Node 2/2i
Sastavljanje

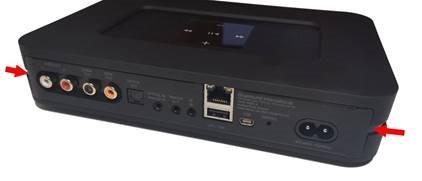

| Uklonite stražnji poklopac povlačenjem na označenim mjestima. |  |

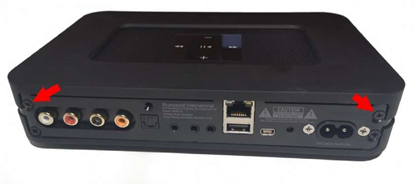

| Uklonite gornja dva označena vijka. |  |

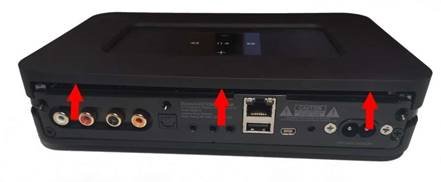

| Podignite gornji dio kućišta naginjući ga samo sa stražnje strane uređaja, dok ne čujete glasne "klikove" (klikovi). Zatim ga podignite prema gore, pazeći da ne potrgate trake i kablove. |  |

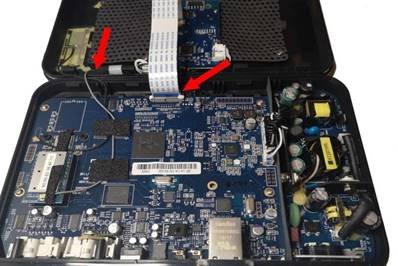

| Pažljivo stavite gornje kućište pored uređaja. Nemojte odspajati kablove, utičnice su osigurane ljepilom. |  |

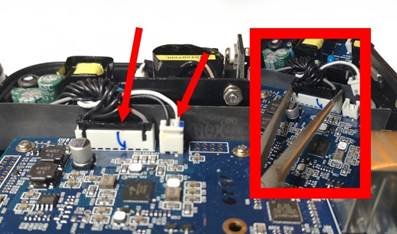

| Odspojite malu i veliku utičnicu. Za to možete koristiti duža kliješta. |  |

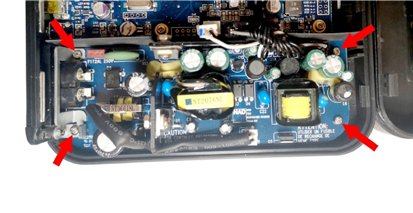

| Uklonite vijke označene strelicama. |  |

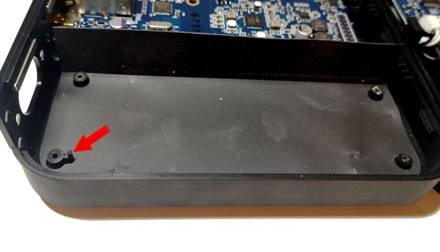

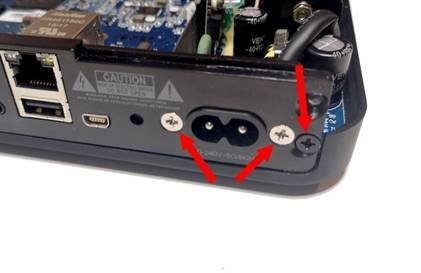

| Uklonite vijke na stražnjoj ploči. |  |
| Nakon uklanjanja tvorničkog napajanja i ploče za učvršćivanje, pogledajte pričvrsni pin. Umetnite novo sučelje tako da označeni pin uđe u pričvrsnu rupu u modulu. |  |

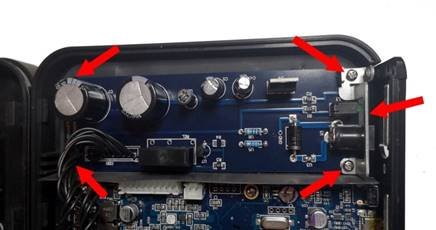

| Privijte modul, također molimo vas da ugradite ploču za učvršćivanje kao što je prikazano na slici. |  |

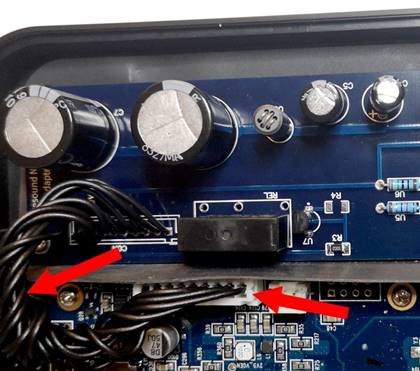

| Spojite veliki JST konektor na utičnicu na matičnoj ploči. Lagano zakrenite kabelski snop, pazeći da ih ne izvučete iz utikača. |  |

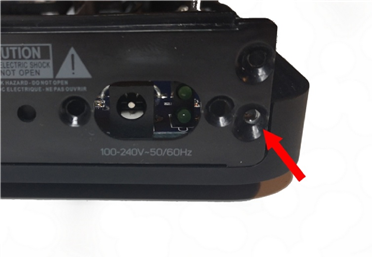

| Montirajte stražnju ploču - zavijte crni vijak u označenu rupu. |  |

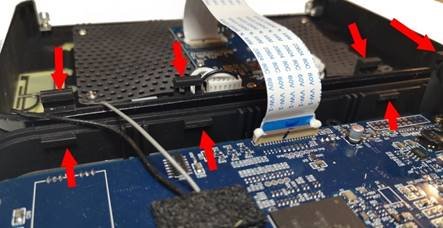

| Zatvorite kućište prvo spajanjem označenih zasuna. Ako to ne možete učiniti, upotrijebite malo sile. |  |

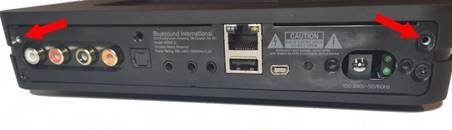

| Vratite crne vijke na mjesto. |  |

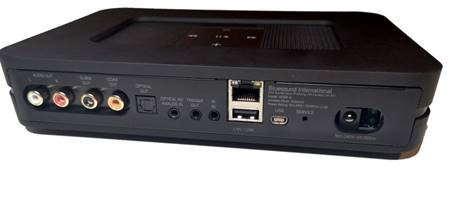

| Ugradite poklopac stražnje ploče. |  |

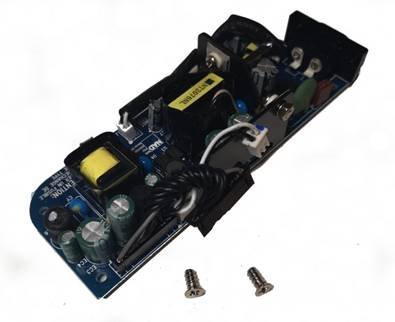

| Nakon ugradnje trebalo bi ostati: tvorničko napajanje i dva srebrna vijka. Ako se komponente razlikuju, provjerite ispravnost sklopa. |  |
Dodatne informacije
Mjerenje i regulacija
Napajanje koje zahtijeva modul trebalo bi biti između 5 i 5.1V. Modul ima mjerne točke napona - opisano: VCC i GND. Koriste se za mjerenje napona pod opterećenjem. Mogu olakšati fino podešavanje napajanja (ako napajanje ima takvu mogućnost).
Polarizacija utičnice:
Specifikacije
- Napon napajanja: 5V DC
- Struja napajanja: min 2A
- Ugrađeni osigurač 3A
- Zaštita od kratkog spoja i preopterećenja: ≥ 6V
- Zaštita od obrnutog polariteta
- LED diode koje označavaju rad modula (gornja: upravljački napon, donja: glavni napon)
Dio "U2" je osigurač. Dio je sigurnosnih značajki i zamjenjiv je dio (rezervni dio priložen uz priručnik). Pregorijevanje osigurača je namjerno kako bi se zaštitio uređaj i njegova zamjena nije pokrivena jamstvom. Može djelovati zbog neispravnog napona napajanja ili spoja.
Ako je potrebno, može se koristiti zamjena sa sljedećim parametrima:
- Vrsta rada: brzi osigurač
- Kućište SMD - 1206
- Napon 32V, maksimalno dopušteno 63V
- Struja osigurača 3A
- Maksimalno dopušteni otpor: 30 mOhm (0.03 Ohm)
- Maksimalno dopušteni pad napona: 90 mV (0.09 V) pri struji od 3A
Preuzmi priručnik
Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.
