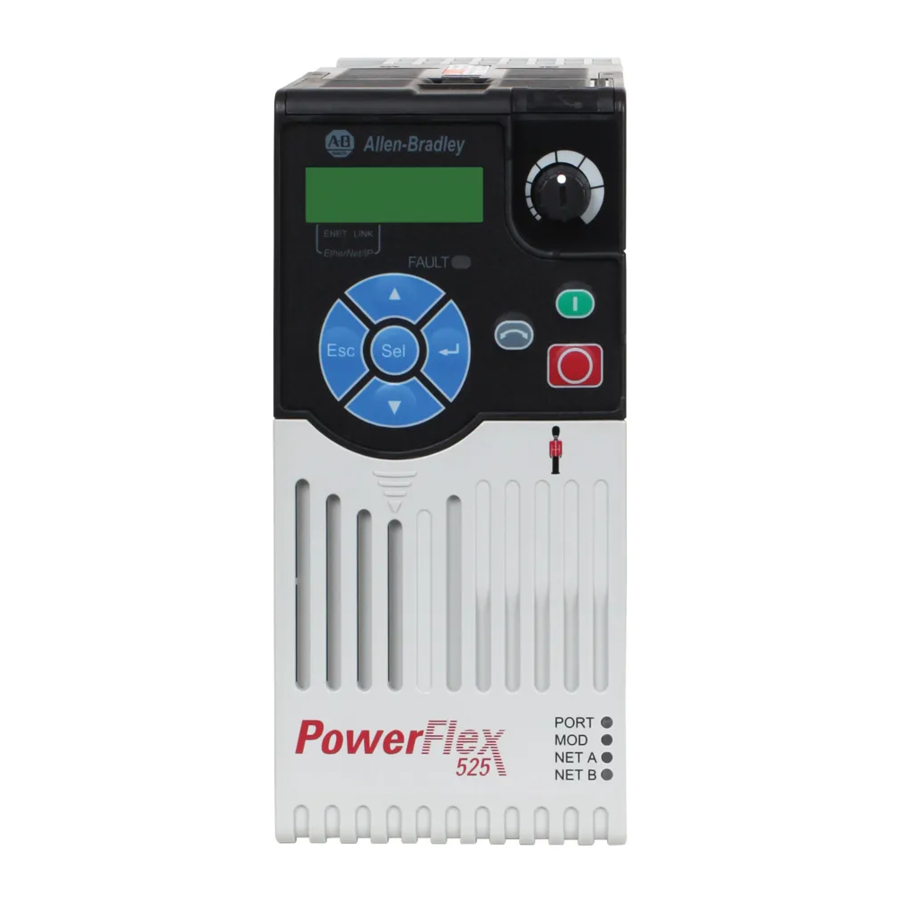

Allen-Bradley PowerFlex 525 - Priručnik za AC pogon s podesivom frekvencijom
Sadržaj
Razmatranja o montaži
- Montirajte pogon uspravno na ravnu, okomitu i vodoravnu površinu.
Okvir Veličina vijka Moment vijka A M5 (#10...24) 1,56...1,96 N•m (14...17 lb•in) B M5 (#10...24) 1,56...1,96 N•m (14...17 lb•in) C M5 (#10...24) 1,56...1,96 N•m (14...17 lb•in) D M5 (#10...24) 2,45...2,94 N•m (22...26 lb•in) E M8 (5/16 in.) 6,0...7,4 N•m (53...65 lb•in) - Zaštitite ventilator za hlađenje izbjegavanjem prašine ili metalnih čestica.
- Ne izlažite korozivnoj atmosferi.
- Zaštitite od vlage i izravne sunčeve svjetlosti.
Minimalni montažni razmaci
Prikazana je okomita montaža. Ako montirate vodoravno, primijenite iste razmake plus 50 mm (2,0 in) razmaka od vrha i dna kućišta kako biste omogućili pravilan protok zraka.
- Za okvir E samo s kompletom ventilatora potreban je razmak od 95 mm (3,7 in).
- Za okvir E samo s kompletom ventilatora potreban je razmak od 12 mm (0,5 in).
Temperature okoline tijekom rada
| Montaža | Nazivna vrijednost kućišta(1) | Temperatura okoline | |||
| Min. | Maks. (Bez smanjenja snage) | Maks. (Smanjenje snage)(2) | Maks. s kompletom ventilatora (Smanjenje snage)(3)(5) | ||
| Okomito | IP 20/Otvoreni tip | -20°C (-4°F) | 50°C (122°F) | 60°C (140°F) | 70°C (158°F) |
| IP 30/NEMA 1/UL tip 1 | 45°C (113°F) | 55°C (131°F) | – | ||
| Okomito, slaganje na nulu | IP 20/Otvoreni tip | 45°C (113°F) | 55°C (131°F) | 65°C (149°F) | |
| IP 30/NEMA 1/UL tip 1 | 40°C (104°F) | 50°C (122°F) | – | ||
| Vodoravno s kompletom ventilatora upravljačkog modula(4)(5) | IP 20/Otvoreni tip | 50°C (122°F) | – | 70°C (158°F) | |
| Vodoravno, slaganje na nulu s kompletom ventilatora upravljačkog modula(4)(5) | IP 20/Otvoreni tip | 45°C (113°F) | – | 65°C (149°F) | |
- Nazivna vrijednost IP 30/NEMA 1/UL tip 1 zahtijeva ugradnju izbornog kompleta PowerFlex 520-Series IP 30/NEMA 1/UL tip 1, kataloški broj 25-JBAx.
- Za kataloge 25B-D1P4N104 i 25B-E0P9N104 temperatura navedena u stupcu Maks. (Smanjenje snage) smanjena je za 5°C (9°F) za sve metode montaže.
- Za kataloge 25B-D1P4N104 i 25B-E0P9N104 temperatura navedena u stupcu Maks. s kompletom ventilatora (Smanjenje snage) smanjena je za 10°C (18°F) samo za okomite i okomite metode montaže sa slaganjem na nulu.
- Katalozi 25B-D1P4N104 i 25B-E0P9N104 ne mogu se montirati ni jednom od vodoravnih metoda montaže.
- Zahtijeva ugradnju kompleta ventilatora upravljačkog modula PowerFlex 520-Series, kataloški broj 25-FANx-70C.
Dimenzije pogona
Okviri PowerFlex 525
Nazivne vrijednosti su u kW i (KS).
| Okvir | 1-fazni 100...120 V | 1-fazni 200...240 V | 1-fazni 200...240 V s filtrom | 3-fazni 200...240 V | 3-fazni 380...480 V | 3-fazni 380...480 V s filtrom | 3-fazni 525...600 V |
| A | 0,4 (0,5) | 0,4...0,75 (0,5...1,0) | 0,4...0,75 (0,5...1,0) | 0,4...2,2 (0,5...3,0) | 0,4...2,2 (0,5...3,0) | 0,4...2,2 (0,5...3,0) | 0,4...2,2 (0,5...3,0) |
| B | 0,75...1,1 (1,0...1,5) | 1,5...2,2 (2,0...3,0) | 1,5...2,2 (2,0...3,0) | 3,7 (5,0) | 4,0 (5,0) | 4,0 (5,0) | 3,70 (5,00) |
| C | – | – | – | 5,5 (7,5) | 5,5...7,5 (7,5...10,0) | 5,5...7,5 (7,5...10,0) | 5,5...7,5 (7,5...10,0) |
| D | – | – | – | 7,5 (10,0) | 11,0...15,0 (15,0...20,0) | 11,0...15,0 (15,0...20,0) | 11,0...15,0 (15,0...20,0) |
| E | – | – | – | 11,0...15,0 (15,0...20,0) | – | 18,5...22,0 (25,0...30,0) | 18,5...22,0 (25,0...30,0) |
IP20/Otvoreni tip
Dimenzije su u mm i (in.). Težine su u kg i (lb).
| Okvir | A | B | C | D | E | Težina isporuke |
| A | 72 (2,83) | 152 (5,98) | 172 (6,77) | 57,5 (2,26) | 140 (5,51) | 1,1 (2,4) |
| B | 87 (3,43) | 180 (7,09) | 172 (6,77) | 72,5 (2,85) | 168 (6,61) | 1,6 (3,5) |
| C | 109 (4,29) | 220 (8,66) | 184 (7,24) | 90,5 (3,56) | 207 (8,15) | 2,3 (5,0) |
| D | 130 (5,12) | 260 (10,24) | 212 (8,35) | 116 (4,57) | 247 (9,72) | 3,9 (8,6) |
| E | 185 (7,28) | 300 (11,81) | 279 (10,98) | 160 (6,30) | 280 (11,02) | 12,9 (28,4) |
EMC filtri
Pogledajte korisnički priručnik PowerFlex 525 za upute o usklađivanju s EMC direktivom.
Dimenzije su u mm i (in.).
| Okvir | A | B | C | D | E | F | G | H | I |
| A | 55,0 (2,17) | 72,0 (2,83) | 234,0 (9,21) | 30,0 (1,18) | 223,0 (8,78) | 54,0 (2,13) | 20,0 (0,79) | 23,0 (0,91) | 5,5 (0,22) |
| B | 70,0 (2,76) | 87,0 (3,43) | 270,0 (10,63) | 35,0 (1,38) | 258,0 (10,16) | 58,0 (2,28) | 25,0 (0,98) | 24,0 (0,94) | 5,5 (0,22) |
| C | 70,0 (2,76) | 109,0 (4,29) | 275,0 (10,83) | 37,0 (1,46) | 263,0 (10,35) | 76,0 (2,99) | 25,0 (0,98) | 28,0 (1,10) | 5,5 (0,22) |
| D | 80,0 (3,15) | 130,0 (5,12) | 310,0 (12,20) | 33,0 (1,30) | 298,0 (11,73) | 90,0 (3,54) | 33,0 (1,30) | 28,0 (1,10) | 5,5 (0,22) |
| E | 80,0 (3,15) | 155,0 (6,10) | 390,0 (15,35) | 32,0 (1,26) | 375,0 (14,76) | 110,0 (4,33) | 33,0 (1,30) | 28,0 (1,10) | 5,5 (0,22) |
Osigurači i prekidači
![]()
Za ovaj su pogon dostupne normalne i teške radne vrijednosti.- Kada pogon upravlja motorima s nižim nazivnim vrijednostima ampera, pogledajte natpisnu pločicu pogona za nazivnu ulaznu struju pogona.
- Nazivne vrijednosti AIC prekidača za zaštitu motora Bulletin 140M mogu se razlikovati. Pogledajte nazivne vrijednosti primjene prekidača za zaštitu motora Bulletin 140M.
- Bulletin 140M s podesivim rasponom struje treba imati postavljenu struju okidanja na minimalni raspon pri kojem se uređaj neće aktivirati.
- Ručni samostalno zaštićeni (tip E) kombinirani upravljač motora, UL popis za 208 Wye ili Delta, 240 Wye ili Delta, 480Y/277 ili 600Y/347. Nije UL popis za upotrebu na 480V ili 600V Delta/Delta, kutnom uzemljenju ili sustavima s visokootpornim uzemljenjem.
Za ovaj su pogon dostupne normalne i teške radne vrijednosti.Ožičenje napajanja
Preporučeni oklopljeni kabel
| Lokacija | Nazivna vrijednost/vrsta |
| Standardno (opcija 1) | 600 V, 90°C (194°F) XHHW2/RHW-2 Anixter B209500-B209507, Belden 29501-29507 ili ekvivalent |
| Standardno (opcija 2) | Kabel s oznakom za kabelsku policu 600 V, 90°C (194°F) RHH/RHW-2 Anixter OLF-7xxxxx ili ekvivalent |
| Klasa I i II; divizija I i II | Kabel s oznakom za kabelsku policu 600 V, 90°C (194°F) RHH/RHW-2 Anixter 7V-7xxxx-3G ili ekvivalent |
Priključni blok napajanja
| Priključak | Opis |
| L1/R, L2/S, L3/T | Priključak ulaznog linijskog napona |
| T1/U, T2/V, T3/W | Priključak faze motora = Zamijenite bilo koja dva izvoda motora da biste promijenili smjer kretanja prema naprijed. |
| DC+, DC- | Priključak istosmjerne sabirnice |
| BR+, BR- | Priključak otpornika dinamičkog kočenja |
 | Zaštitno uzemljenje – PE |
Vijci priključka mogu se olabaviti tijekom isporuke. Prije primjene napajanja na pogon provjerite jesu li svi vijci priključka zategnuti na preporučeni zakretni moment.
Specifikacije priključnog bloka napajanja
| Okvir | Maksimalna veličina žice(1) | Minimalna veličina žice(1) | Zakretni moment |
| A | 5,3 mm2 (10 AWG) | 0,8 mm2 (18 AWG) | 1,76...2,16 Nm (15,6...19,1 lb-in.) |
| B | 8,4 mm2 (8 AWG) | 2,1 mm2 (14 AWG) | 1,76...2,16 Nm (15,6...19,1 lb-in.) |
| C | 8,4 mm2 (8 AWG) | 2,1 mm2 (14 AWG) | 1,76...2,16 Nm (15,6...19,1 lb-in.) |
| D | 13,3 mm2 (6 AWG) | 5,3 mm2 (10 AWG) | 1,76...2,16 Nm (15,6...19,1 lb-in.) |
| E | 26,7 mm2 (3 AWG) | 8,4 mm2 (8 AWG) | 3,09...3,77 Nm (27,3...33,4 lb-in.) |
- Maksimalne/minimalne veličine koje priključni blok može prihvatiti – ovo nisu preporuke.
Priključni blok upravljanja
Dijagram bloka ožičenja upravljačkog ulaza/izlaza
![]()
Ulazno/izlazni priključak 01 uvijek je ulaz za zaustavljanje. Način zaustavljanja određen je postavkom pogona. Pogon se isporučuje s kratkospojnikom postavljenim između ulazno/izlaznih priključaka 01 i 11. Uklonite ovaj kratkospojnik kada koristite ulazno/izlazni priključak 01 kao ulaz za zaustavljanje ili aktiviranje.- Prikazan je dvožični upravljački sustav. Za trožični upravljački sustav upotrijebite trenutni ulaz
![]()
na ulazno/izlaznom priključku 02 za naredbu za pokretanje. Upotrijebite stalni ulaz ![]()
za ulazno/izlazni priključak 03 da biste promijenili smjer. - Kada koristite optički izlaz s induktivnim opterećenjem, kao što je relej, postavite diodu za oporavak paralelno s relejem kao što je prikazano, kako biste spriječili oštećenje izlaza.
na ulazno/izlaznom priključku 02 za naredbu za pokretanje. Upotrijebite stalni ulaz
za ulazno/izlazni priključak 03 da biste promijenili smjer.Opći zahtjevi za uzemljenje
Kratkospojnik MOV-a na uzemljenje mora se ukloniti ako je pogon instaliran na sustavu distribucije koji nije uzemljen (IT mreže) ili je otpornički uzemljen. Zategnite vijak nakon uklanjanja kratkospojnika.
Priprema za pokretanje pogona
PAŽNJA: Napajanje mora biti priključeno na pogon za izvođenje sljedećih postupaka pokretanja. Neki od prisutnih napona su na potencijalu dolaznog voda. Kako bi se izbjegla opasnost od električnog udara ili oštećenja opreme, sljedeći postupak smije izvoditi samo kvalificirano servisno osoblje. Temeljito pročitajte i razumite postupak prije početka. Ako se neki događaj ne dogodi tijekom izvođenja ovog postupka, Nemojte nastaviti. Isključite svu struju, uključujući upravljačke napone koje isporučuje korisnik. Naponi koje isporučuje korisnik mogu postojati čak i kada glavno izmjenično napajanje nije priključeno na pogon. Ispravite kvar prije nastavka.
LCD zaslon s QuickView tehnologijom
QuickView® tehnologija omogućuje pomicanje teksta po LCD zaslonu pogona serije PowerFlex 520. To vam omogućuje jednostavnu konfiguraciju parametara, otklanjanje poteškoća i pregled dijagnostičkih stavki bez upotrebe zasebnog uređaja.
| Izbornik | Grupa parametara i opis |
 | Osnovni zaslon Uobičajeno pregledavani radni uvjeti pogona. |
 | Osnovni program Uobičajeno korištene funkcije programiranja. |
 | Priključni blokovi Funkcije programabilnog terminala. |
 | Komunikacije Programabilne komunikacijske funkcije. |
 | Logika Funkcije programabilne logike. |
 | Napredni zaslon Napredni radni uvjeti pogona. |
 | Napredni program Preostale funkcije programiranja. |
 | Greška i dijagnostika Sastoji se od popisa kodova za specifične uvjete greške. |
 | Izmijenjeno Funkcije iz drugih grupa s vrijednostima promijenjenim iz zadanih. |
 | Mreža Mrežne funkcije koje se prikazuju samo kada se koristi komunikacijska kartica. |
 | AppView i CustomView Funkcije iz drugih grupa organizirane za specifične primjene. |
| Br. | Zaslon/LED (Boja) |
 | ENET (stalno) – Adapter spojen na mrežu i pogon se kontrolira putem Etherneta. ENET (treperi) – Adapter spojen na mrežu, ali se pogon ne kontrolira putem Etherneta. |
| LINK (stalno) – Adapter spojen na mrežu, ali ne prenosi podatke. LINK (treperi) – Adapter spojen na mrežu i prenosi podatke. | |
 | Status greške (crveno) |
| Tipka | Naziv |
 | Escape |
 | Strelica prema gore Strelica prema dolje |
 | Odaberi |
 | Unesi |
 | Zaustavi |
 | Pokreni |
 | Obrnuto |
 | Potenciometar |
AppView grupe parametara
Parametri u AppView® grupama parametara mogu se brzo dodati u CustomView™ grupu parametara na sljedeći način:
| Korak | Tipka(e) | Primjeri zaslona | |
| 1 | Pritisnite strelicu gore ili strelicu dolje za pomicanje do AppView grupe (G1...G8). |  ili  |  |
| 2 | Pritisnite Enter ili Sel za ulazak u grupu. Najdesnija znamenka zadnjeg pregledanog parametra u toj grupi će treperiti. |  ili  |  |
| 3 | Pritisnite strelicu gore ili strelicu dolje za pomicanje do naredbe G1 → GC. | ili |  |
| 4 | Pritisnite Enter ili Sel za dodavanje svih parametara u ovoj AppView grupi u CustomView grupu. LCD zaslon će prikazati potvrdu. | ili |  |
Grupa parametara CustomView
Možete kopirati cijelu grupu parametara AppView u grupu parametara CustomView kao što je prikazano gore ili dodati pojedinačne parametre kao što je prikazano u nastavku.
| Korak | Tipke | Primjeri prikaza | |
| 1 | Pritisnite strelicu gore ili strelicu dolje za pomicanje do grupe CustomView (GC). | ili |  |
| 2 | Pritisnite Enter za prikaz parametara koji se mogu dodati u grupu CustomView. | |  |
| 3 | Pritisnite strelicu gore ili strelicu dolje za pomicanje kroz popis parametara. | ili |  |
| 4 | Pritisnite Enter za dodavanje parametra u grupu CustomView. Na LCD zaslonu prikazat će se potvrda. | |  |
Za brisanje parametara iz grupe parametara CustomView:
| Korak | Tipke | Primjeri prikaza | |
| 1 | Pritisnite strelicu gore ili strelicu dolje za pomicanje do grupe CustomView (GC). | ili |  |
| 2 | Pritisnite Enter za prikaz parametara koji se nalaze u grupi CustomView. | |  |
| 3 | Pritisnite strelicu gore ili strelicu dolje za pomicanje do naredbe GC---. | ili |  |
| 4 | Pritisnite Enter ili Sel za prikaz parametara koji su pohranjeni u grupi CustomView. | ili |  |
| 5 | Pritisnite strelicu gore ili strelicu dolje za pomicanje kroz popis parametara. | ili |  |
| 6 | Pritisnite Enter za brisanje parametra iz grupe CustomView. Na LCD zaslonu prikazat će se potvrda. | | |
Kodovi pogrešaka
Da biste uklonili pogrešku – pritisnite tipku Stop ako je P045 [Stop Mode (Način rada zaustavljanja)] postavljen na vrijednost između 0...3, isključite i ponovno uključite napajanje, postavite A551 [Fault Clear (Uklanjanje pogreške)] na 1 ili 2 ili isključite i ponovno uključite digitalni ulaz ako je t062, t063, t065...t068 [DigIn TermBlk xx] postavljen na 13.
| Br. | Pogreška | Opis |
| F000 | Nema pogreške | – |
| F002(1) | Pomoćni ulaz | Provjerite udaljeno ožičenje. Provjerite programiranje komunikacije za namjernu pogrešku. |
| F003 | Gubitak napajanja | Pratite dolazni AC vod za niski napon ili prekid napajanja voda. Provjerite ulazne osigurače. Smanjite opterećenje. |
| F004(1) | Prenizak napon | Pratite dolazni AC vod za niski napon ili prekid napajanja voda. |
| F005(1) | Previsok napon | Pratite AC vod za visoki napon voda ili prolazne uvjete. Prenapon sabirnice također može biti uzrokovan regeneracijom motora. Produžite vrijeme usporavanja ili ugradite dinamički kočni otpornik. |
| F006(1) | Motor zaustavljen | Povećajte P041, A442, A444 ili A446 [Accel Time x (Vrijeme ubrzavanja x)] ili smanjite opterećenje tako da izlazna struja pogona ne prelazi struju postavljenu parametrom A484 ili A485 [Current Limit x (Ograničenje struje x)]. Provjerite postoji li opterećenje za remont. |
| F007(1) | Preopterećenje motora | Postoji prekomjerno opterećenje motora. Smanjite opterećenje tako da izlazna struja pogona ne prelazi struju postavljenu parametrom P033 [Motor OL Current (Struja preopterećenja motora)]. Provjerite postavku A530 [Boost Select (Odabir pojačanja)]. |
| F008(1) | Previsoka temp. hladnjaka | Provjerite jesu li rebra hladnjaka blokirana ili prljava. Provjerite nije li sobna temperatura premašila nazivnu sobnu temperaturu. Provjerite ventilator. |
| F009(1) | Previsoka temp. CC | Provjerite sobnu temperaturu proizvoda. Provjerite ima li prepreka protoku zraka. Provjerite ima li prljavštine ili krhotina. Provjerite ventilator. |
| F012 | HW Prekomjerna struja | Provjerite programiranje. Provjerite postoji li prekomjerno opterećenje, nepravilna postavka A531 [Boost Select (Odabir pojačanja)], previsoko postavljeni volti DC kočnice ili drugi uzroci prekomjerne struje. |
| F013(2) | Pogreška uzemljenja | Provjerite motor i vanjsko ožičenje do izlaznih stezaljki pogona za uzemljeno stanje. |
| F015 | Gubitak opterećenja | Provjerite veze između motora i opterećenja. Provjerite razinu i vremenske zahtjeve. |
| F021(1) | Gubitak izlazne faze | Provjerite ožičenje motora i motor. |
| F029(1) | Gubitak analognog ulaza | Analogni ulaz je konfiguriran za pogrešku pri gubitku signala. Došlo je do gubitka signala. Provjerite ima li prekinutih/olabavljenih veza na ulazima. Provjerite parametre. |
| F033 | Pokušaji automatskog ponovnog pokretanja | Ispravite uzrok pogreške i ručno je uklonite. |
| F038 | Faza U prema uzemljenju | Provjerite ožičenje između pogona i motora. Provjerite je li faza motora uzemljena. Zamijenite pogon ako se pogreška ne može ukloniti. |
| F039 | Faza V prema uzemljenju | |
| F040 | Faza W prema uzemljenju | |
| F041 | Kratki spoj faze UV | Provjerite motor i ožičenje izlazne stezaljke pogona za kratki spoj. Zamijenite pogon ako se pogreška ne može ukloniti. |
| F042 | Kratki spoj faze UW | |
| F043 | Kratki spoj faze VW | |
| F048(1) | Vraćene zadane postavke parametara | Pogoni je naređeno da upiše zadane vrijednosti u EEPROM. Uklonite pogrešku ili isključite i ponovno uključite pogon. Programirajte parametre pogona prema potrebi. |
| F059(1) | Sigurnost otvorena | Oba sigurnosna ulaza (Safety 1 (Sigurnost 1), Safety 2 (Sigurnost 2)) nisu omogućena. Provjerite signale sigurnosnog ulaza. Ako ne koristite sigurnost, provjerite i zategnite kratkospojnik za I/O stezaljke S1, S2 i S+. |
| F063(1) | SW Prekomjerna struja | Provjerite veze između motora i opterećenja. Provjerite razinu i vremenske zahtjeve. |
| F064 | Preopterećenje pogona | Smanjite opterećenje ili produžite vrijeme ubrzavanja. |
| F070 | Napojna jedinica | Provjerite nije li prekoračena najveća sobna temperatura. Isključite i ponovno uključite napajanje. Zamijenite pogon ako se pogreška ne može ukloniti. |
| F071 | DSI Gubitak mreže | Isključite i ponovno uključite napajanje. Provjerite komunikacijsko kabliranje. Provjerite postavku Modbus ili DSI. Provjerite status Modbus ili DSI. |
| F072 | Opt Gubitak mreže | Isključite i ponovno uključite napajanje. Provjerite komunikacijsko kabliranje. Provjerite postavku mrežnog adaptera. Provjerite status vanjske mreže. |
| F073 | EN Gubitak mreže | Isključite i ponovno uključite napajanje. Provjerite komunikacijsko kabliranje. Provjerite postavku EtherNet/IP™. Provjerite status vanjske mreže. |
| F080 | Neuspješno automatsko ugađanje | Automatsku funkciju ugađanja otkazao je korisnik ili je nije uspjela. Ponovno pokrenite postupak. |
| F081 | DSI Gubitak komunikacije | Isključite i ponovno uključite napajanje. Provjerite komunikacijsko kabliranje. Provjerite postavku Modbus ili DSI. Provjerite status Modbus ili DSI. Izmijenite pomoću C125 [Comm Loss Action (Radnja pri gubitku komunikacije)]. Spajanje I/O stezaljki C1 i C2 na uzemljenje može poboljšati otpornost na buku. Zamijenite ožičenje, glavni uređaj Modbus ili upravljački modul. |
| F082 | Opt Gubitak komunikacije | Isključite i ponovno uključite napajanje. Ponovno instalirajte opcijsku karticu u pogon. Izmijenite pomoću C125 [Comm Loss Action (Radnja pri gubitku komunikacije)]. Zamijenite ožičenje, proširivač priključaka, opcijsku karticu ili upravljački modul. |
| F083 | EN Gubitak komunikacije | Isključite i ponovno uključite napajanje. Provjerite postavku EtherNet/IP. Provjerite Ethernet postavke pogona i dijagnostičke parametre. Izmijenite pomoću C125 [Comm Loss Action (Radnja pri gubitku komunikacije)]. Zamijenite ožičenje, Ethernet prekidač ili upravljački modul. |
| F091 | Gubitak enkodera | Provjerite ožičenje. Ako je P047, P049 ili P051 [Speed Referencex (Referenca brzine x)] = 16 "Positioning (Pozicioniranje)" i A535 [Motor Fdbk Type (Vrsta povratne informacije motora)] = 5 "Quad Check (Četverostruka provjera)", zamijenite ulaze kanala enkodera ili zamijenite bilo koja dva voda motora. Zamijenite enkoder. |
| F094 | Gubitak funkcije | Zatvorite ulaz na stezaljku i isključite i ponovno uključite napajanje. |
| F100 | Kontrolni zbroj parametara | Postavite P053 [Reset to Defalts (Vraćanje na zadane postavke)] na 2 "Factory Rset (Tvorničko vraćanje)". |
| F101 | Vanjska pohrana | Postavite P053 [Reset to Defalts (Vraćanje na zadane postavke)] na 2 "Factory Rset (Tvorničko vraćanje)". |
| F105 | Pogreška C Connect | Uklonite pogrešku i provjerite sve postavke parametara. Nemojte uklanjati ili instalirati upravljački modul dok je napajanje uključeno. |
| F106 | Neusklađenost C-P | Upravljački modul nije mogao prepoznati modul napajanja. Isključite i ponovno uključite napajanje. Flash s novijom verzijom firmvera. Zamijenite pogon ako se pogreška ne može ukloniti. |
| F107 | Zamijenjen C-P | Upravljački modul je montiran na modul napajanja s različitom nazivnom snagom. Postavite P053 [Reset to Defalts (Vraćanje na zadane postavke)] na bilo koju od opcija resetiranja. |
| F109 | Neusklađenost C-P | Upravljački modul je montiran na modul napajanja različitog tipa pogona. Postavite P053 [Reset to Defalts (Vraćanje na zadane postavke)] na bilo koju od opcija resetiranja. |
| F110 | Membrana tipkovnice | Kvar/prekid membrane tipkovnice. Isključite i ponovno uključite napajanje. Zamijenite upravljački modul ako se pogreška ne može ukloniti. |
| F111 | Sigurnosni hardver | Kvar hardvera za omogućavanje sigurnosnog ulaza. Jedan od sigurnosnih ulaza nije omogućen. Provjerite signale sigurnosnog ulaza. Ako ne koristite sigurnost, provjerite i zategnite kratkospojnik za I/O stezaljke S1, S2 i S+. Zamijenite upravljački modul ako se pogreška ne može ukloniti. |
| F114 | Kvar uC | Isključite i ponovno uključite napajanje. Zamijenite upravljački modul ako se pogreška ne može ukloniti. |
| F122 | Neispravna I/O ploča | Isključite i ponovno uključite napajanje. Zamijenite pogon ili upravljački modul ako se pogreška ne može ukloniti. |
| F125 | Potrebno ažuriranje flash memorije | Izvedite operaciju ažuriranja firmvera flash memorije kako biste pokušali učitati valjani skup firmvera. |
| F126 | Nepopravljiva pogreška | Uklonite pogrešku ili isključite i ponovno uključite pogon. Zamijenite pogon ili upravljački modul ako se pogreška ne može ukloniti. |
| F127 | Potrebno ažuriranje DSIFlash | Izvedite operaciju ažuriranja firmvera flash memorije pomoću DSI komunikacije kako biste pokušali učitati valjani skup firmvera. |
- Ovu pogrešku može ukloniti rutina automatskog ponovnog pokretanja i pokušat će se nekoliko puta na temelju vrijednosti postavljene u parametru A541 [Auto Rstrt Tries (Pokušaji automatskog ponovnog pokretanja)].
- Ovu pogrešku može ukloniti rutina automatskog ponovnog pokretanja i pokušat će se samo jednom. Zanemaruje vrijednost postavljenu u parametru A541 [Auto Rstrt Tries (Pokušaji automatskog ponovnog pokretanja)].
Specifikacije
| Ulazne/izlazne vrijednosti | Izlazna frekvencija: 0...500 Hz (programabilno) Učinkovitost: 97,5% (tipično) |
| Digitalni upravljački ulazi (Ulazna struja = 6 mA) | SRC (izvorni) način rada: 18...24V = UKLJUČENO 0...6V = ISKLJUČENO |
| SNK (ponorni) način rada: 0...6V = UKLJUČENO 18...24V = ISKLJUČENO | |
| Analogni upravljački ulazi | 4-20 mA analogno: 250 Ω ulazna impedancija 0-10V DC analogno: 100 kΩ ulazna impedancija Vanjski potenciometar: 1...10 kΩ, 2 W min. |
| Upravljački izlaz | Programabilni izlaz, obrazac A i obrazac B Otporna vrijednost: 3,0 A @ 30V DC, 125V AC i 240V AC Induktivna vrijednost: 0,5 A @ 30V DC, 125V AC i 240V AC |
| Opto izlazi 30V DC, 50 mA Neinduktivno | |
| Analogni izlazi (10-bitni) 0-10V: 1 kΩ min. 4-20 mA: 525 Ω maks. | |
| Osigurači i prekidači | Preporučena vrsta osigurača: UL Class J, T ili Type BS88; 600V (550V) ili ekvivalentno. Preporučeni prekidači: HMCP ili ekvivalentno. |
| Zaštitne značajke | Zaštita motora: I2t zaštita od preopterećenja – 150% tijekom 60 s, 200% tijekom 3 s (osigurava zaštitu klase 10) |
| Prekostruja: 200% hardversko ograničenje, 300% trenutni kvar | |
| Prenapon: Ulaz 100...120V AC – isključenje se događa pri naponu sabirnice od 405V DC (što odgovara ulaznom vodu od 150V AC) Ulaz 200...240V AC – isključenje se događa pri naponu sabirnice od 405V DC (što odgovara ulaznom vodu od 290V AC) Ulaz 380...480V AC – isključenje se događa pri naponu sabirnice od 810V DC (što odgovara ulaznom vodu od 575V AC) Ulaz 525...600V AC – isključenje se događa pri naponu sabirnice od 1005V DC (što odgovara ulaznom vodu od 711V AC) | |
| Podnapon: Ulaz 100...120V AC – isključenje se događa pri naponu sabirnice od 190V DC (što odgovara ulaznom vodu od 75V AC) Ulaz 200...240V AC – isključenje se događa pri naponu sabirnice od 190V DC (što odgovara ulaznom vodu od 150V AC) Ulaz 380...480V AC – isključenje se događa pri naponu sabirnice od 390V DC (što odgovara ulaznom vodu od 275V AC) Ulaz 525...600V AC – Ako je P038 = 3 "600V" (isključenje se događa pri naponu sabirnice od 487V DC (ulazni vod od 344V AC); – Ako je P038 = 2 "480V" (isključenje se događa pri naponu sabirnice od 390V DC (ulazni vod od 275V AC) | |
| Kontrolirano premošćivanje: Minimalno premošćivanje je 0,5 s - tipična vrijednost 2 s | |
| Besprekidno napajanje: 100 ms |
Podrška za Rockwell Automation
Upotrijebite ove resurse za pristup informacijama za podršku.
| Centar za tehničku podršku | Pronađite pomoć s videozapisima s uputama, često postavljanim pitanjima, chatom, korisničkim forumima i ažuriranjima obavijesti o proizvodu. | rok.auto/support |
| Baza znanja | Pristupite člancima baze znanja. | rok.auto/knowledgebase |
| Telefonski brojevi lokalne tehničke podrške | Pronađite telefonski broj za svoju državu. | rok.auto/phonesupport |
| Biblioteka literature Pronađite upute za instalaciju, priručnike, | brošure i publikacije s tehničkim podacima. | rok.auto/literature |
| Centar za kompatibilnost i preuzimanje proizvoda (PCDC) | Preuzmite firmver, povezane datoteke (kao što su AOP, EDS i DTM) i pristupite bilješkama o izdanju proizvoda. | rok.auto/pcdc |
Povratne informacije o dokumentaciji
Vaši nam komentari pomažu da bolje zadovoljimo vaše potrebe za dokumentacijom. Ako imate prijedloge za poboljšanje našeg sadržaja, ispunite obrazac na rok.auto/docfeedback.
Reference
![rok.auto]()
Podrška | Rockwell Automation![rok.auto]()
Rockwell Automation Tech Support ... 24 x 7 diljem svijeta!![rok.auto]()
Telefonska/podrška na licu mjesta![rok.auto]()
Biblioteka literature | Rockwell AutomationCentar za kompatibilnost i preuzimanje proizvoda tvrtke Rockwell Automation
![rok.auto]()
Obrazac za povratne informacije o publikaciji | Rockwell Automation
Preuzmi priručnik
Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.
Preuzmi Allen-Bradley PowerFlex 525 - Priručnik za AC pogon s podesivom frekvencijom
