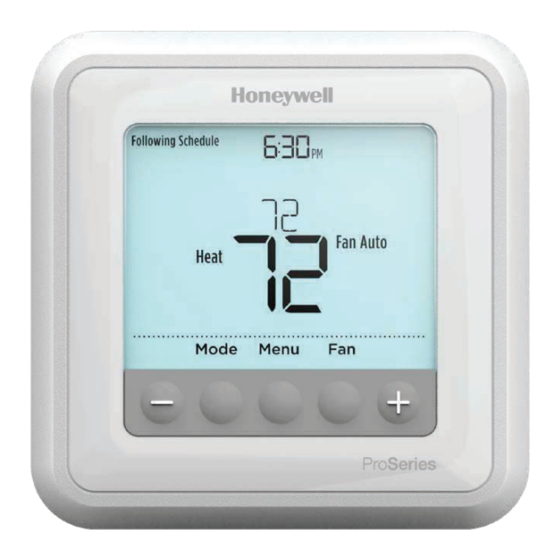

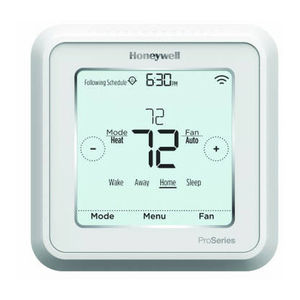

Priručnik za programabilni termostat Honeywell T6 Pro

Paket uključuje

• T6 Pro termostat
• UWP™ sustav za montažu
• Standardni instalacijski adapter Honeywell (adapter za J-kutiju)
• Dekorativna pokrovna ploča Honeywell – Mala; veličine 4-49/64 inča x 4-49/64 inča x 11/32 inča (121 mm x 121 mm x 9 mm)
• Vijci i sidra
• 2 AA baterije
• Upute za instalaciju i korisnički priručnik

Opcionalna instalacija pokrovne ploče

NAPOMENA: Ako opcionalna pokrovna ploča nije potrebna, pogledajte "Instalacija UWP sustava za montažu".

Koristite opcionalnu pokrovnu ploču kada:

• Montirate termostat na električnu razvodnu kutiju
• Ili kada trebate prekriti prazninu boje od starog termostata.

1. Odvojite adapter za razvodnu kutiju od pokrovne ploče. Pogledajte sliku 1.



2. Montirajte adapter za razvodnu kutiju na zid ili električnu kutiju koristeći bilo koju od osam rupa za vijke. Umetnite i zategnite montažne vijke isporučene s kompletom pokrovne ploče. Nemojte previše zatezati. Pogledajte sliku 2. Provjerite je li ploča adaptera u ravnini.



3. Pričvrstite UWP tako da ga objesite na gornju kuku adaptera za razvodnu kutiju, a zatim zaskočite dno UWP-a na mjesto. Pogledajte sliku 3.



4. Zaskočno pričvrstite pokrovnu ploču na adapter za razvodnu kutiju. Pogledajte sliku 4.


Instalacija UWP sustava za montažu

5. Prije početka, isključite napajanje na prekidaču ili prekidaču. Otvorite paket kako biste pronašli UWP. Pogledajte sliku 5.



6. Postavite UWP na zid. Izravnajte i označite položaje rupa. Pogledajte sliku 6.
   Izbušite rupe na označenim mjestima, a zatim lagano udarite isporučena zidna sidra u zid pomoću čekića.
   ‒ Izbušite rupe od 7/32" za suhozid.



7. Povucite vrata otvorena i umetnite žice kroz rupu za ožičenje UWP-a. Pogledajte sliku 7.



8. Postavite UWP preko zidnih sidara. Umetnite i zategnite montažne vijke isporučene s UWP-om. Nemojte previše zatezati. Zategnite dok se UWP više ne pomiče. Zatvorite vrata. Pogledajte sliku 8.

   Upotrijebite 3 isporučena vijka #8 1-1/2"

Opcije napajanja

Umetnite žice R i C u za to predviđene priključke za primarno AC napajanje (priključak C je opcionalan ako su baterije instalirane, ali se preporučuje). Uklonite žice pritiskom na jezičke priključka.

Umetnite AA baterije za primarno ili rezervno napajanje.

Postavljanje kliznih jezičaka

Postavite klizni jezičak R.

• Upotrijebite ugrađeni kratkospojnik (R klizni jezičak) za razlikovanje sustava s jednim ili dva transformatora.
• Ako postoji samo jedna žica R i spojena je na priključak R, Rc ili RH, postavite klizač u gornji položaj (1 žica).
• Ako postoji jedna žica spojena na priključak R i jedna žica spojena na priključak Rc, postavite klizač u donji položaj (2 žice).

NAPOMENA: Klizni jezičci za U priključke trebaju ostati na mjestu za modele T6 Pro.

UWP sustav za montažu

Klizni jezičak R/Rc

Oznake priključaka za ožičenje

Napomena: Ne moraju se svi priključci koristiti, ovisno o vrsti sustava koji se ožičuje. Najčešće korišteni priključci su zasjenjeni.

S	Ulaz za žičane unutarnje ili vanjske senzore (samo TH6320U i TH6220U)
S
Y	Sklopnik kompresora (1. stupanj)
Y2	Sklopnik kompresora (2. stupanj)
G	Relej ventilatora
C	24VAC zajednički. Za sustave s 2 transformatora, koristite zajedničku žicu iz transformatora za hlađenje.
U	Neiskorišteno
U
L/A-A	Ulaz za kvar toplinske pumpe (potrebna je zajednička (C) žica za LA/A)
O/B	Preklopni ventil
AUX - W2	Pomoćni relej za grijanje Relej za grijanje (2. stupanj)
E	Relej za grijanje u nuždi
W	Relej za grijanje (1. stupanj)
K	Spojite na K na modulu za uštedu žica**
R	24VAC napajanje iz transformatora za grijanje*
Rc	24VAC napajanje iz transformatora za hlađenje*

* Priključak se može premostiti pomoću kliznog jezička. Pogledajte "Postavljanje kliznih jezičaka" iznad.

** Modul za uštedu žica THP9045A1023 koristi se na sustavima grijanja/hlađenja kada imate samo četiri žice na termostatu, a potrebna vam je peta žica za zajedničku žicu. Upotrijebite priključak K umjesto priključaka Y i G na konvencionalnim ili sustavima toplinske pumpe kako biste osigurali kontrolu ventilatora i kompresora putem jedne žice—neiskorištena žica tada postaje vaša zajednička žica. Pogledajte upute za THP9045 za više informacija.

Ožičenje konvencionalnih sustava: prisilni zrak i hidraulika

Zasjenjena područja u nastavku primjenjuju se samo na TH6320U/TH6220U ili kako je drugačije navedeno.

1H/1C sustav (1 transformator)
R Snaga [1]
Rc [R+Rc spojeno kliznom karticom] [2]
Y Sklopnik kompresora
C 24VAC zajednički [3]
W Relej grijanja
G Relej ventilatora

1H/1C sustav (2 transformatora)
R Snaga (transformator grijanja) [1]
Rc Snaga (transformator hlađenja) [1]
Y Sklopnik kompresora
C 24VAC zajednički [3, 4]
W Relej grijanja
G Relej ventilatora

Sustav samo za grijanje
R Snaga [1]
Rc [R+Rc spojeno kliznom karticom] [2]
C 24VAC zajednički [3]
W Relej grijanja

Sustav samo za grijanje s ventilatorom
R Snaga [1]
Rc [R+Rc spojeno kliznom karticom] [2]
C 24VAC zajednički [3]
W Relej grijanja
G Relej ventilatora

Sustav samo za grijanje (Serija 20) [5]
R Priključak ventila serije 20 "R" [1]
Rc [R+Rc spojeno kliznom karticom] [2]
Y Priključak ventila serije 20 "W"
C 24VAC zajednički [3]
W Priključak ventila serije 20 "B"

Sustav samo za hlađenje
R Snaga [1]
Rc [R+Rc spojeno kliznom karticom] [2]
Y Sklopnik kompresora
C 24VAC zajednički [3]
G Relej ventilatora

Sustav samo za grijanje (ventil zone otvoren napajanjem) [5]
R Snaga [1]
Rc [R+Rc spojeno kliznom karticom] [2]
W Ventil
C 24VAC zajednički [3]

2H/2C sustav (1 transformator) [6]
R Snaga [1]
Rc [R+Rc spojeno kliznom karticom] [2]
Y Sklopnik kompresora (faza 1)
C 24VAC zajednički [3]
W Relej grijanja (faza 1)
G Relej ventilatora
W2 Relej grijanja (faza 2)
Y2 Sklopnik kompresora (faza 2)

NAPOMENE
Specifikacije žice: Koristite žicu termostata od 18 do 22 kalibra. Oklopljeni kabel nije potreban.
[1] Napajanje. Osigurajte sredstva za isključivanje i zaštitu od preopterećenja prema potrebi.
[2] Pomaknite R-kliznu karticu na UWP-u na postavku R. Za više informacija pogledajte "Postavljanje kliznih kartica".
[3] Izborni 24VAC zajednički priključak.
[4] Zajednički priključak mora dolaziti iz transformatora hlađenja.
[5] U ISU postavite vrstu sustava grijanja na zračeće grijanje. Postavite broj faza hlađenja na 0.
[6] U programu za postavljanje instalatera postavite vrstu sustava na konvencionalno 2Heat/2Cool.

Ožičavanje sustava toplinske pumpe

Zasjenjena područja u nastavku odnose se samo na TH6320U/TH6220U ili kako je drugačije navedeno.

1H/1C Sustav toplinske pumpe
R Napajanje [1]
Rc [R+Rc povezani kliznim jezičkom] [2]
Y Sklopnik kompresora
C 24VAC zajednički [3]
O/B Preklopni ventil [7]
G Relej ventilatora
W Nemojte koristiti ovaj priključak za primjene s toplinskom pumpom!

2H/1C Sustav toplinske pumpe [8]
R Napajanje [1]
Rc [R+Rc povezani kliznim jezičkom] [2]
Y Sklopnik kompresora
C 24VAC zajednički [3]
O/B Preklopni ventil [7]
G Relej ventilatora
Aux Pomoćna toplina
E Relej za hitnu toplinu
L Ulaz greške toplinske pumpe
W Nemojte koristiti ovaj priključak za primjene s toplinskom pumpom!

2H/2C Sustav toplinske pumpe (samo TH6320U) [9]
R Napajanje [1]
Rc [R+Rc povezani kliznim jezičkom] [2]
Y Sklopnik kompresora (faza 1)
C 24VAC zajednički [3]
O/B Preklopni ventil [7]
G Relej ventilatora
Y2 Sklopnik kompresora (faza 2)
L Ulaz greške toplinske pumpe
W Nemojte koristiti ovaj priključak za primjene s toplinskom pumpom!

3H/2C Sustav toplinske pumpe (samo TH6320U) [10]
R Napajanje [1]
Rc [R+Rc povezani kliznim jezičkom] [2]
Y Sklopnik kompresora (faza 1)
C 24VAC zajednički [3]
O/B Preklopni ventil [7]
G Relej ventilatora
Aux Pomoćna toplina
E Relej za hitnu toplinu
Y2 Sklopnik kompresora (faza 2)
L Ulaz greške toplinske pumpe
W Nemojte koristiti ovaj priključak za primjene s toplinskom pumpom!

Sustav dvostrukog goriva (samo TH6320U / TH6220U)
R Napajanje [1]
Rc [R+Rc povezani kliznim jezičkom] [2]
Y Sklopnik kompresora (faza 1)
C 24VAC zajednički [3]
O/B Preklopni ventil [7]
G Relej ventilatora
Aux Pomoćna toplina
E Relej za hitnu toplinu
Y2 Sklopnik kompresora (faza 2 - ako je potrebno) [11]
L Ulaz greške toplinske pumpe
S Vanjski senzor
S Vanjski senzor
W Nemojte koristiti ovaj priključak za primjene s toplinskom pumpom!

NAPOMENE
Specifikacije žice: Koristite termostatsku žicu od 18 do 22 kalibra. Oklopljeni kabel nije potreban.
[1] Napajanje. Osigurajte sredstva za odspajanje i zaštitu od preopterećenja prema potrebi.
[2] Pomaknite R-klizač na UWP-u na postavku R. Za više informacija pogledajte "Postavljanje kliznih jezičaka".
[3] Izborni 24VAC zajednički priključak.
[6] U instalacijskom postavljanju postavite vrstu sustava na 2Heat/2Cool Conventional.
[7] U instalacijskom postavljanju postavite preklopni ventil na O (za promjenu hlađenja) ili B (za promjenu grijanja).
[8] U ISU postavite vrstu sustava grijanja na Toplinska pumpa. 1 kompresor i 1 faza rezervnog grijanja.
[9] U ISU postavite vrstu sustava grijanja na Toplinska pumpa. 2 kompresora i 0 faza rezervnog grijanja.
[10] U ISU postavite vrstu sustava grijanja na Toplinska pumpa. 2 kompresora i 1 faza rezervnog grijanja.
[11] Dvostruko gorivo s Y2 samo za TH6320U.

Montaža termostata

1. Gurnite višak žice natrag u otvor na zidu.
2. Zatvorite vrata UWP-a. Trebala bi ostati zatvorena bez izbočenja.
3. Poravnajte UWP s termostatom i lagano pritisnite dok termostat ne sjedne na mjesto.
4. Uključite napajanje na kutiji s prekidačima ili prekidaču.


Postavljanje vremena i datuma

Vrijeme

1. Pritisnite Menu (Izbornik) na svom termostatu.
2. Pritisnite + ili - za odlazak na TIME. Pritisnite Select (Odaberi).
3. Pritisnite + ili - za odabir između 12 ili 24 sata. Pritisnite Select (Odaberi).
4. Koristite + ili - za podešavanje sata. Pritisnite Select (Odaberi).
5. Koristite + ili - za podešavanje minuta. Pritisnite Select (Odaberi) za izlaz iz izbornika Vrijeme.


Datum

1. Ako ste prethodno postavljali vrijeme, nastavite na Korak 2. Ako ste na početnom zaslonu, pritisnite Menu (Izbornik) na svom termostatu.
2. Pritisnite + ili - za odlazak na DATE. Pritisnite Select (Odaberi).
3. Koristite + ili - za podešavanje godine. Pritisnite Select (Odaberi).
4. Koristite + ili - za podešavanje mjeseca. Pritisnite Select (Odaberi).
5. Koristite + ili - za podešavanje dana. Pritisnite Select (Odaberi) za spremanje i izlaz iz izbornika Datum.


Postavke rada sustava

1. Pritisnite gumb Mode (Način rada) za prelazak na sljedeći dostupni način rada sustava.
2. Krećite se kroz načine rada dok se ne prikaže potreban način rada sustava i ostavite ga da se aktivira.


NAPOMENA: Dostupni načini rada sustava razlikuju se ovisno o modelu i postavkama sustava.

System (Sustav) načini rada:
‒ Auto (Automatski)
‒ Heat (Grijanje)
‒ Cool (Hlađenje)
‒ Em Heat (Hitno grijanje)
‒ Off (Isključeno)

Postavke rada ventilatora

1. Pritisnite gumb Fan (Ventilator) za prelazak na sljedeći dostupni način rada ventilatora.
2. Krećite se kroz načine rada dok se ne prikaže potreban način rada ventilatora i ostavite ga da se aktivira.


NAPOMENA: Dostupni načini rada ventilatora razlikuju se ovisno o postavkama sustava.

Fan (Ventilator) načini rada:
‒ Auto: Ventilator radi samo kada je uključen sustav grijanja ili hlađenja.
‒ On: Ventilator je uvijek uključen.
‒ Circ: Ventilator radi nasumično oko 33% vremena.

Upozorenja ili podsjetnici*

1. Pritisnite Menu (Izbornik), a zatim pritišćite + dok se na zaslonu ne prikaže ALRT.
2. Pritisnite Select (Odaberi) kako biste prikazali koja su upozorenja prisutna.
3. Pojavljuje se riječ SNZE (SNOOZE).
4. Ponovno pritisnite Select (Odaberi) kako biste odgodili podsjetnik za 7 dana.
5. Za brisanje upozorenja pritisnite Select (Odaberi), a zatim pritišćite + da biste otišli na CLER (Obriši).
6. Pritisnite Select (Odaberi) za brisanje podsjetnika.


* Neka se upozorenja ne mogu odgoditi ili obrisati. Ako se to dogodi, nazovite lokalnog stručnjaka za grijanje i hlađenje. Sustav grijanja i hlađenja možda zahtijeva servis.

Postavljanje instalatera (ISU)

1. Pritisnite i držite gumbe CENTER (Središte) i + približno 3 sekunde za ulazak u napredni izbornik.
2. Pritisnite Select (Odaberi) za ulazak u ISU.
3. Pritisnite Select (Odaberi) za kretanje kroz opcije postavljanja izbornika.
4. Pritisnite + ili - za promjenu vrijednosti ili odabir iz dostupnih opcija.
5. Pritisnite Select (Odaberi) i potvrdite svoje postavke ili pritisnite Back (Natrag) da biste zanemarili promjene i vratili se na zaslon izbornika ISU kako biste nastavili uređivati drugu opciju postavljanja.
6. Za završetak postupka postavljanja i spremanje postavki pritisnite Home (Početna) i vratite se na početni zaslon.



NAPOMENA: Potpuni popis svih parametara i opcija postavljanja (ISU) započinje u nastavku.

Napredne opcije podešavanja (ISU)

NAPOMENA: Ovisno o postavkama sustava, nisu sve opcije dostupne.

#ISU	Naziv ISU	ISU opcije (tvornički zadane podebljane)
120	Opcije rasporeda	0 = Nije programabilno 2 = 5-2 programabilno 3 = 5-1-1 programabilno 4 = 7-dnevno programabilno
125	Ljestvica prikaza temperature	0 = Fahrenheit 1 = Celzijus
130	Vanjski senzor (TH6320U / TH6220U only)	0 = Nijedan 1 = Žičani vanjski senzor
200	Vrsta sustava grijanja	1 = Konvencionalno grijanje s prisilnim protokom zraka 2 = Toplinska pumpa 3 = Radijatorsko grijanje 5 = Nijedno (samo hlađenje)
205	Vrsta opreme za grijanje	Konvencionalno grijanje s prisilnim protokom zraka: 1 = Plinsko grijanje s prisilnim protokom zraka standardne učinkovitosti 2 = Plinsko grijanje s prisilnim protokom zraka visoke učinkovitosti 3 = Uljno grijanje s prisilnim protokom zraka 4 = Električno grijanje s prisilnim protokom zraka 5 = Ventilokonvektor s toplom vodom Toplinska pumpa: 7 = Toplinska pumpa zrak-zrak 8 = Geotermalna toplinska pumpa Radijatorsko grijanje: 9 = Radijatorsko grijanje s toplom vodom 12 = Para
218	Reverzibilni ventil O/B	0 = O (O/B u načinu hlađenja) 1 = B (O/B u načinu grijanja)
220	Stupnjevi hlađenja / stupnjevi kompresora 200=Conv / 200=HP	0, 1, 2 Napomena: Dostupan je samo 1 stupanj kompresora na modelu TH6210U. Dostupan je samo 1 stupanj kompresora na modelu TH6220U ako je konfiguriran za toplinsku pumpu.
221	Stupnjevi grijanja / stupnjevi rezervnog grijanja	Stupnjevi grijanja: 1, 2 Stupnjevi rezervnog grijanja: 0, 1
230	Upravljanje ventilatorom u načinu grijanja	1 = Oprema upravlja ventilatorom 2 = Termostat upravlja ventilatorom
253	Upravljanje priključkom Aux/E (fiksno na postavku "0" na svim modelima osim TH6320U)	0 = Pokreće Aux & E zajedno 1 = Aux i E neovisni
255	Izvor rezervnog grijanja (samo toplinska pumpa) (samo TH6320U / TH6220U)	1 = Električno grijanje s prisilnim protokom zraka 2 = Plinsko/uljno grijanje s prisilnim protokom zraka (ili fosilno grijanje s prisilnim protokom zraka)
256	Izvor grijanja u nuždi (samo TH6320U)	1 = Električno grijanje s prisilnim protokom zraka 2 = Plinsko/uljno grijanje s prisilnim protokom zraka (ili fosilno grijanje s prisilnim protokom zraka)
260	Vanjski komplet za fosilna goriva (samo TH6320U / TH6220U)	0 = Termostat upravlja rezervnim grijanjem 1 = Vanjski komplet za fosilna goriva upravlja rezervnim grijanjem
300	Promjena sustava	0 = Ručno 1 = Automatski
303	Diferencijal automatske promjene	0°F do 5°F 0,0°C do 2,5°C Napomena: Diferencijal NIJE mrtva zona. Honeywell koristi napredni algoritam koji fiksira mrtvu zonu na 0°F. Postavka diferencijala je minimalni broj stupnjeva od zadane točke potreban za prebacivanje s posljednjeg načina rada (grijanje ili hlađenje) na suprotni način rada kada je termostat u automatskoj promjeni. Ovo je naprednije od prethodnih termostata.
340	Pad rezervnog grijanja	0 = Ugodnost 2 = 2°F 3 = 3°F 4 = 4°F 5 = 5°F 6 = 6°F 7 = 7°F 8 = 8°F 9 = 9°F 10 = 10°F 11 = 11°F 12 = 12°F 13 = 13°F 14 = 14°F 15 = 15°F Napomena: Postavka 0 (ugodnost) dostupna je samo ako je rezervno grijanje (ISU 255) postavljeno na električno.
350	Vremenski mjerač stupnjevanja za rezervno grijanje	0 = Isključeno 1 = 30 minuta 2 = 45 minuta 3 = 60 minuta 4 = 75 minuta 5 = 90 minuta 6 = 2 sata 7 = 3 sata 8 = 4 sata 9 = 5 sati 10 = 6 sati 11 = 8 sati 12 = 10 sati 13 = 12 sati 14 = 14 sati 16 = 16 sati
355	Blokada kompresora / ravnotežna točka	-- = Isključeno 5°F do 60°F (u koracima od 5°F) -15,0°C do 15,5°C (u koracima od 2,5°C ili 3,0°C) Napomena: Upotrijebite žičani senzor za postavljanje blokade kompresora / ravnotežne točke na TH6320U / TH6220U.
356	Vanjska blokada rezervnog grijanja	-- = Isključeno 5°F do 65°F (u koracima od 5°F) -15,0°C do 18,5°C (u koracima od 2,5°C ili 3,0°C)
365	Brzina ciklusa kompresora (1. stupanj)	1 - 6
366	Brzina ciklusa kompresora (1. stupanj)	1 - 6
370	Brzina ciklusa grijanja (1. stupanj)	1 - 12
371	Brzina ciklusa grijanja (2. stupanj)	1 - 12
375	Brzina ciklusa grijanja pomoćnog grijanja	1 - 12
378	Brzina ciklusa grijanja grijanja u nuždi (samo TH6320U)	1 - 12
387	Zaštita kompresora	0 = Isključeno 1 - 5 minuta
425	Prilagodljivo inteligentno oporavak	0 = Ne 1 = Da Napomena: Prilagodljivo inteligentno oporavak (AIR) je postavka udobnosti. Oprema za grijanje ili hlađenje će se uključiti ranije, osiguravajući da unutarnja temperatura odgovara zadanoj točki u zakazano vrijeme.
430	Minimalna zadana točka hlađenja	50°F do 99°F (50°F) 10,0°C do 37,0°C (10,0°C)
431	Maksimalna zadana točka grijanja	40°F do 90°F (90°F) 4,5°C do 32,0°C (32,0°C)
435	Blokada tipkovnice	0 = Nijedna 1 = Djelomično 2 = Potpuno
500	Je li unutarnji senzor temperature ŽIČANO povezan s vašim sustavom? (samo TH6320U / TH6220U)	0 = Ne 1 = Da
515	Vrsta unutarnjeg senzora (samo TH6320U / TH6220U)	0 = 10k 1 = 20k
520	Koji će se senzori koristiti za UPRAVLJANJE TEMPERATUROM? (Više senzora se prosječno izračunava) Samo TH6320U / TH6220U)	1 = Samo termostat 2 = Samo žičani 3 = Prosjek
702	Broj filtara za zrak	0 - 2
711	Podsjetnik za zamjenu filtra za zrak 1	0 = Isključeno 1 = 10 dana rada 2 = 20 dana rada 3 = 30 dana rada 4 = 45 dana rada 5 = 60 dana rada 6 = 90 dana rada 7 = 120 dana rada 8 = 150 dana rada 9 = 30 kalendarskih dana 10 = 45 kalendarskih dana 11 = 60 kalendarskih dana 12 = 75 kalendarskih dana 13 = 3 kalendarska mjeseca 14 = 4 kalendarska mjeseca 15 = 5 kalendarskih mjeseci 16 = 6 kalendarskih mjeseci 17 = 9 kalendarskih mjeseci 18 = 12 kalendarskih mjeseci 19 = 15 kalendarskih mjeseci
712	Podsjetnik za zamjenu filtra za zrak 2	0 = Isključeno 1 = 10 dana rada 2 = 20 dana rada 3 = 30 dana rada 4 = 45 dana rada 5 = 60 dana rada 6 = 90 dana rada 7 = 120 dana rada 8 = 150 dana rada 9 = 30 kalendarskih dana 10 = 45 kalendarskih dana 11 = 60 kalendarskih dana 12 = 75 kalendarskih dana 13 = 3 kalendarska mjeseca 14 = 4 kalendarska mjeseca 15 = 5 kalendarskih mjeseci 16 = 6 kalendarskih mjeseci 17 = 9 kalendarskih mjeseci 18 = 12 kalendarskih mjeseci 19 = 15 kalendarskih mjeseci
1400	Pozadinsko osvjetljenje	0 = Na zahtjev 1 = Kontinuirano Napomena: Potrebna je zajednička žica za kontinuirano.
1401	Svjetlina pozadinskog osvjetljenja	1 - 5 Napomena: Prikazuje se samo ako je odabrano kontinuirano pozadinsko osvjetljenje.
1410	Format sata	12 / 24
1415	Ljetno računanje vremena	0 = Isključeno 1 = Uključeno
1420	Pomak prikaza temperature	-3 do 3F (0) -1,5 do 1,5C (0)

Testiranje sustava instalatera

Za izvođenje testiranja sustava:

1. Pritisnite i držite tipke CENTER i + približno 3 sekunde da biste ušli u napredni izbornik.
2. Koristite + za odlazak na TEST. Pritisnite Select (Odaberi) za ulazak u testiranje sustava.
3. Koristite + za promjenu između Heat (grijanje), Cool (hlađenje), Fan (ventilator), Em Heat (hitno grijanje) ili Ver (informacije o verziji termostata). Pritisnite Select (Odaberi).
4. Pritisnite + da biste uključivali faze jednu po jednu i pritisnite - da biste ih isključili.
5. Upotrijebite tipku Home (Početna) za izlazak iz testiranja sustava.



Testiranje sustava		Status sustava
Zasjenjena područja u nastavku primjenjuju se samo na TH6320U/TH6220U ili kako je drugačije navedeno.
Heat	0	Sve isključeno
	1	Faza grijanja 1 uključena
	2	Faza grijanja 2 također uključena
	3	Faza grijanja 3 također uključena
Cool	0	Sve isključeno
	1	Faza hlađenja 1 uključena
	2	Faza hlađenja 2 također uključena
Em Heat	0	Sve isključeno
	1	Hitno grijanje uključeno
Fan	0	Ventilator isključen
	1	Ventilator uključen

Specifikacije

Rasponi temperature
Grijanje: 4,5 °C do 32,0 °C (40 °F do 90 °F)
Hlađenje: 10,0 °C do 37,0 °C (50 °F do 99 °F)

Radna temperatura okoline
0 C° do 48,9 °C (32 °F do 120 °F)

Radna temperatura okoline
2,8 °C do 38,9 °C (37 °F do 102 °F)

Temperatura tijekom transporta
-28,9 °C do 48,9 °C (-20 °F do 120 °F)

Relativna vlažnost tijekom rada
5 % do 90 % (bez kondenzacije)

Fizičke dimenzije u inčima (mm) (V x Š x D)
4-1/16" V x 4-1/16" Š x 1-5/32" D
103,5 mm V x 103,5 mm Š x 29 mm D

Električne karakteristike

Terminal	Napon (50/60 Hz)	Radna struja
W Grijanje (Powerpile)	20-30 Vac 750 mV DC	0,02-1,0 A 100 mA DC
W2 (Aux) Grijanje	20-30 Vac	0,02-1,0 A
E Hitno grijanje	20-30 Vac	0,02-0,5 A
Y Kompresor, faza 1	20-30 Vac	0,02-1,0 A
Y2 Kompresor, faza 2	20-30 Vac	0,02-1,0 A
G Ventilator	20-30 Vac	0,02-0,5 A
O/B Promjena	20-30 Vac	0,02-0,5 A
L/A Ulaz	20-30 Vac	0,02-0,5 A

Rješavanje problema

Ako imate poteškoća s termostatom, pokušajte s sljedećim prijedlozima.
Većina se problema može riješiti brzo i jednostavno.

Zaslon je prazan

• Provjerite prekidač i po potrebi ga resetirajte.
• Provjerite je li prekidač za sustav grijanja i hlađenja uključen.
• Provjerite jesu li vrata ložišta dobro zatvorena.
• Provjerite jesu li svježe AA alkalne baterije ispravno postavljene.

Sustav grijanja ili hlađenja ne reagira

• Pritisnite gumb Mode (način rada) za postavljanje sustava na Heat (grijanje). Provjerite je li željena temperatura postavljena više od unutarnje temperature.
• Pritisnite gumb Mode (način rada) za postavljanje sustava na Cool (hlađenje). Provjerite je li željena temperatura postavljena niže od unutarnje temperature.
• Provjerite prekidač i po potrebi ga resetirajte.
• Provjerite je li prekidač za sustav grijanja i hlađenja uključen.
• Provjerite jesu li vrata ložišta dobro zatvorena.
• Pričekajte 5 minuta da sustav reagira.

Postavke temperature se ne mijenjaju

Provjerite jesu li temperature grijanja i hlađenja postavljene u prihvatljivim rasponima:

• Grijanje: 4,5 °C do 32,0 °C (40 °F do 90 °F)
• Hlađenje: 10,0 °C do 37,0 °C (50 °F do 99 °F)

"Cool On" (Hlađenje uključeno) ili "Heat On" (Grijanje uključeno) treperi

• Uključena je značajka zaštite kompresora. Pričekajte 5 minuta da se sustav sigurno ponovno pokrene, bez oštećenja kompresora.

Pomoćno grijanje radi u hlađenju

• Za sustave toplinske pumpe provjerite da nema žice spojene na W na UWP sustavima. Pogledajte "Spajanje sustava toplinske pumpe".

Hlađenje radi s pozivom za grijanje

• Za sustave toplinske pumpe provjerite da nema žice spojene na W na UWP sustavima. Pogledajte "Spajanje sustava toplinske pumpe".

OPASNOST OD STRUJNOG UDARA
Može uzrokovati strujni udar ili oštećenje opreme. Isključite napajanje prije početka instalacije.

OPASNOST OD OŠTEĆENJA OPREME
Zaštita kompresora je zaobiđena tijekom testiranja. Kako biste spriječili oštećenje opreme, izbjegavajte brzo cikliranje kompresora.

OBAVIJEST O ŽIVI
Ako ovaj proizvod zamjenjuje upravljački uređaj koji sadrži živu u zatvorenoj cijevi, nemojte stari upravljački uređaj bacati u smeće. Obratite se lokalnom tijelu za gospodarenje otpadom za upute o recikliranju i pravilnom odlaganju.

Korisnička podrška

Za pomoć s ovim proizvodom posjetite customer.honeywell.com.

Ili nazovite Honeywell korisničku službu besplatno na 1-800-468-1502.

Povucite za uklanjanje termostata iz UWP-a.

Kućne i građevinske tehnologije
U SAD-u:
Honeywell
715 Peachtree Street NE
Atlanta, GA 30308
customer.honeywell.com

^® Registrirani zaštitni znak u SAD-u.
© 2018 Honeywell International Inc.
33-00181EFS—11 M.S. Rev. 02-18
Tiskano u SAD-u.

Reference

• Honeywell korisnički portal

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi Priručnik za programabilni termostat Honeywell T6 Pro

Dostupni jezici
