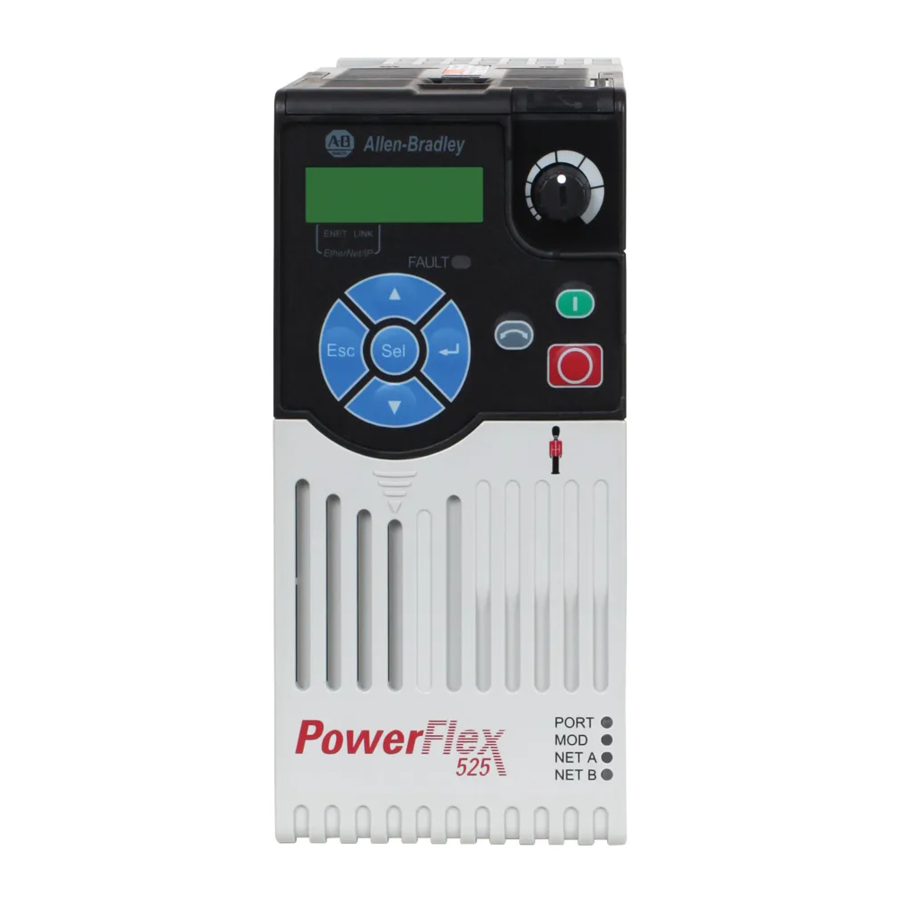

Allen-Bradley PowerFlex 525 - Állítható frekvenciás AC meghajtó kézikönyv
Tartalom
Szerelési szempontok
- Szerelje a meghajtót függőlegesen egy sík, függőleges és vízszintes felületre.
Keret Csavar mérete Csavar meghúzási nyomatéka A M5 (#10...24) 1.56...1.96 N•m (14...17 lb•in) B M5 (#10...24) 1.56...1.96 N•m (14...17 lb•in) C M5 (#10...24) 1.56...1.96 N•m (14...17 lb•in) D M5 (#10...24) 2.45...2.94 N•m (22...26 lb•in) E M8 (5/16 in.) 6.0...7.4 N•m (53...65 lb•in) - Védje a hűtőventilátort a portól vagy a fémes részecskéktől.
- Ne tegye ki korrozív légkörnek.
- Óvja a nedvességtől és a közvetlen napfénytől.
Minimális szerelési hézagok
A függőleges szerelés látható. Vízszintes szerelés esetén alkalmazza ugyanezeket a hézagokat, plusz 50 mm (2.0 in.) hézagot a burkolat tetejétől és aljától a megfelelő légáramlás érdekében.
- Az E kerethez csak ventilátorkészlettel 95 mm (3.7 in.) hézag szükséges.
- Az E kerethez csak ventilátorkészlettel 12 mm (0.5 in.) hézag szükséges.
Környezeti üzemi hőmérsékletek
| Szerelés | Burkolat besorolása(1) | Környezeti hőmérséklet | |||
| Min. | Max. (Nincs teljesítménycsökkenés) |
Max. (Teljesítménycsökkenés)(2) |
Max. ventilátorkészlettel (Teljesítménycsökkenés)(3)(5) |
||
| Függőleges | IP 20/Nyitott típus | -20°C (-4°F) | 50°C (122°F) | 60°C (140°F) | 70°C (158°F) |
| IP 30/NEMA 1/UL 1. típus | 45°C (113°F) | 55°C (131°F) | – | ||
| Függőleges, nulla egymásra rakás | IP 20/Nyitott típus | 45°C (113°F) | 55°C (131°F) | 65°C (149°F) | |
| IP 30/NEMA 1/UL 1. típus | 40°C (104°F) | 50°C (122°F) | – | ||
| Vízszintes vezérlőmodul ventilátorkészlettel(4)(5) | IP 20/Nyitott típus | 50°C (122°F) | – | 70°C (158°F) | |
| Vízszintes, nulla egymásra rakás vezérlőmodul ventilátorkészlettel(4)(5) | IP 20/Nyitott típus | 45°C (113°F) | – | 65°C (149°F) | |
- Az IP 30/NEMA 1/UL 1. típusú besoroláshoz a PowerFlex 520-Series IP 30/NEMA 1/UL 1. típusú opciós készlet, 25-JBAx katalógusszám szükséges.
- A 25B-D1P4N104 és 25B-E0P9N104 katalógusok esetében a Max. (Teljesítménycsökkenés) oszlopban felsorolt hőmérséklet minden szerelési módszer esetén 5°C-kal (9°F) csökken.
- A 25B-D1P4N104 és 25B-E0P9N104 katalógusok esetében a Max. ventilátorkészlettel (Teljesítménycsökkenés) oszlopban felsorolt hőmérséklet csak függőleges és függőleges, nulla egymásra rakás szerelési módszerek esetén 10°C-kal (18°F) csökken.
- A 25B-D1P4N104 és 25B-E0P9N104 katalógusok nem szerelhetők egyik vízszintes szerelési módszerrel sem.
- A PowerFlex 520-Series vezérlőmodul ventilátorkészlet, 25-FANx-70C katalógusszám telepítése szükséges.
Meghajtó méretei
PowerFlex 525 keretek
A névleges értékek kW-ban és (HP)-ban vannak megadva.
| Keret | 1 fázisú 100...120V |
1 fázisú 200...240V |
1 fázisú 200...240V szűrővel |
3 fázisú 200...240V |
3 fázisú 380...480V |
3 fázisú 380...480V szűrővel |
3 fázisú 525...600V |
| A | 0.4 (0.5) |
0.4...0.75 (0.5...1.0) |
0.4...0.75 (0.5...1.0) |
0.4...2.2 (0.5...3.0) |
0.4...2.2 (0.5...3.0) |
0.4...2.2 (0.5...3.0) |
0.4...2.2 (0.5...3.0) |
| B | 0.75...1.1 (1.0...1.5) |
1.5...2.2 (2.0...3.0) |
1.5...2.2 (2.0...3.0) |
3.7 (5.0) |
4.0 (5.0) |
4.0 (5.0) |
3.70 (5.00) |
| C | – | – | – | 5.5 (7.5) |
5.5...7.5 (7.5...10.0) |
5.5...7.5 (7.5...10.0) |
5.5...7.5 (7.5...10.0) |
| D | – | – | – | 7.5 (10.0) |
11.0...15.0 (15.0...20.0) |
11.0...15.0 (15.0...20.0) |
11.0...15.0 (15.0...20.0) |
| E | – | – | – | 11.0...15.0 (15.0...20.0) |
– | 18.5...22.0 (25.0...30.0) |
18.5...22.0 (25.0...30.0) |
IP20/Nyitott típus
A méretek mm-ben és (in.)-ben vannak megadva. A súlyok kg-ban és (lb)-ban vannak megadva.
| Keret | A | B | C | D | E | Szállítási súly |
| A | 72 (2.83) | 152 (5.98) | 172 (6.77) | 57.5 (2.26) | 140 (5.51) | 1.1 (2.4) |
| B | 87 (3.43) | 180 (7.09) | 172 (6.77) | 72.5 (2.85) | 168 (6.61) | 1.6 (3.5) |
| C | 109 (4.29) | 220 (8.66) | 184 (7.24) | 90.5 (3.56) | 207 (8.15) | 2.3 (5.0) |
| D | 130 (5.12) | 260 (10.24) | 212 (8.35) | 116 (4.57) | 247 (9.72) | 3.9 (8.6) |
| E | 185 (7.28) | 300 (11.81) | 279 (10.98) | 160 (6.30) | 280 (11.02) | 12.9 (28.4) |
EMC szűrők
Az EMC-irányelvnek való megfeleléshez olvassa el a PowerFlex 525 felhasználói kézikönyvét.
A méretek mm-ben és (in.)-ben vannak megadva.
| Keret | A | B | C | D | E | F | G | H | I |
| A | 55.0 (2.17) |
72.0 (2.83) |
234.0 (9.21) |
30.0 (1.18) |
223.0 (8.78) |
54.0 (2.13) |
20.0 (0.79) |
23.0 (0.91) |
5.5 (0.22) |
| B | 70.0 (2.76) |
87.0 (3.43) |
270.0 (10.63) |
35.0 (1.38) |
258.0 (10.16) |
58.0 (2.28) |
25.0 (0.98) |
24.0 (0.94) |
5.5 (0.22) |
| C | 70.0 (2.76) |
109.0 (4.29) |
275.0 (10.83) |
37.0 (1.46) |
263.0 (10.35) |
76.0 (2.99) |
25.0 (0.98) |
28.0 (1.10) |
5.5 (0.22) |
| D | 80.0 (3.15) |
130.0 (5.12) |
310.0 (12.20) |
33.0 (1.30) |
298.0 (11.73) |
90.0 (3.54) |
33.0 (1.30) |
28.0 (1.10) |
5.5 (0.22) |
| E | 80.0 (3.15) |
155.0 (6.10) |
390.0 (15.35) |
32.0 (1.26) |
375.0 (14.76) |
110.0 (4.33) |
33.0 (1.30) |
28.0 (1.10) |
5.5 (0.22) |
Biztosítékok és megszakítók
![]()
Ehhez a meghajtóhoz normál és nagy teherbírású névleges értékek állnak rendelkezésre.- Ha a meghajtó alacsonyabb áramerősségű motorokat vezérel, olvassa el a meghajtó adattábláját a meghajtó bemeneti áramának névleges értékéhez.
- A Bulletin 140M Motorvédő megszakítók AIC névleges értékei eltérőek lehetnek. Lásd a Bulletin 140M Motorvédő megszakítók alkalmazási névleges értékeit.
- A Bulletin 140M állítható áramtartományú eszköznél az áramkioldást a minimális tartományra kell állítani, amelynél az eszköz nem old ki.
- Kézi önvédett (E típusú) kombinált motorvezérlő, UL listán szerepel 208 Wye vagy Delta, 240 Wye vagy Delta, 480Y/277 vagy 600Y/347 esetén. Nem UL listán szerepel 480V vagy 600V Delta/Delta, sarokföldelt vagy nagy ellenállású földelési rendszereken való használatra.
Ehhez a meghajtóhoz normál és nagy teherbírású névleges értékek állnak rendelkezésre.Tápkábelezés
Ajánlott árnyékolt vezeték
| Hely | Besorolás/Típus |
| Standard (1. opció) | 600V, 90°C (194°F) XHHW2/RHW-2 Anixter B209500-B209507, Belden 29501-29507, vagy azzal egyenértékű |
| Standard (2. opció) | Tálcás 600V, 90°C (194°F) RHH/RHW-2 Anixter OLF-7xxxxx vagy azzal egyenértékű |
| I. és II. osztály; I. és II. divízió | Tálcás 600V, 90°C (194°F) RHH/RHW-2 Anixter 7V-7xxxx-3G vagy azzal egyenértékű |
Tápellátás sorkapocs
| Sorkapocs | Leírás |
| L1/R, L2/S, L3/T | Bemeneti vonali feszültség csatlakozás |
| T1/U, T2/V, T3/W | Motorfázis csatlakozás = A haladási irány megváltoztatásához cseréljen fel bármelyik két motorvezetéket. |
| DC+, DC- | DC busz csatlakozás |
| BR+, BR- | Dinamikus fékezőellenállás csatlakozás |
 | Védőföldelés – PE |
A szállítás során a sorkapocs csavarjai meglazulhatnak. Győződjön meg arról, hogy az összes sorkapocs csavarja a javasolt nyomatékkal van meghúzva, mielőtt áramot ad a meghajtónak.
Tápellátás sorkapocs specifikációk
| Keret | Maximális vezeték méret(1) | Minimális vezeték méret(1) | Nyomaték |
| A | 5.3 mm2 (10 AWG) | 0.8 mm2 (18 AWG) | 1.76...2.16 Nm (15.6...19.1 lb-in.) |
| B | 8.4 mm2 (8 AWG) | 2.1 mm2 (14 AWG) | 1.76...2.16 Nm (15.6...19.1 lb-in.) |
| C | 8.4 mm2 (8 AWG) | 2.1 mm2 (14 AWG) | 1.76...2.16 Nm (15.6...19.1 lb-in.) |
| D | 13.3 mm2 (6 AWG) | 5.3 mm2 (10 AWG) | 1.76...2.16 Nm (15.6...19.1 lb-in.) |
| E | 26.7 mm2 (3 AWG) | 8.4 mm2 (8 AWG) | 3.09...3.77 Nm (27.3...33.4 lb-in.) |
- A maximális/minimális méretek, amelyeket a sorkapocs elfogad – ezek nem ajánlások.
Vezérlő sorkapocs
Vezérlő I/O kábelezési blokkdiagram
![]()
Az I/O 01-es sorkapocs mindig egy stop bemenet. A leállítási módot a meghajtó beállítása határozza meg. A meghajtót az I/O 01-es és 11-es sorkapcsok között egy áthidalóval szállítjuk. Távolítsa el ezt az áthidalót, ha az I/O 01-es sorkapcsot stop vagy engedélyező bemenetként használja.- Kétvezetékes vezérlés látható. Háromvezetékes vezérléshez használjon egy pillanatnyi bemenetet
![]()
az I/O 02-es sorkapcson a start parancshoz. Használjon egy fenntartott bemenetet ![]()
az I/O 03-as sorkapocshoz az irány megváltoztatásához. - Ha opto kimenetet használ induktív terheléssel, például relével, szereljen be egy helyreállító diódát a relével párhuzamosan az ábrán látható módon, hogy elkerülje a kimenet károsodását.
az I/O 02-es sorkapcson a start parancshoz. Használjon egy fenntartott bemenetet
az I/O 03-as sorkapocshoz az irány megváltoztatásához.Általános földelési követelmények
Az MOV földelő áthidalót el kell távolítani, ha a meghajtót földelés nélküli (IT hálózat) vagy ellenállásos földelt elosztórendszerre telepítik. Az áthidaló eltávolítása után húzza meg a csavart.
Készüljön fel a hajtás indítására
FIGYELEM: A következő indítási eljárások végrehajtásához áramot kell adni a hajtásnak. A jelenlévő feszültségek egy része a bejövő vonali potenciálon van. Az áramütés veszélyének elkerülése vagy a berendezés károsodása érdekében a következő eljárást csak képzett szervizszemélyzet végezheti el. Kezdés előtt alaposan olvassa el és értse meg az eljárást. Ha egy esemény nem következik be az eljárás végrehajtása közben, Ne folytassa. Távolítson el minden áramot, beleértve a felhasználó által biztosított vezérlőfeszültségeket is. A felhasználó által biztosított feszültségek akkor is jelen lehetnek, ha a fő váltóáram nincs a hajtásra kapcsolva. A folytatás előtt javítsa ki a hibát.
LCD kijelző QuickView technológiával
A QuickView® technológia lehetővé teszi, hogy a szöveg átgördüljön a PowerFlex 520-as sorozatú hajtás LCD kijelzőjén. Ez lehetővé teszi a paraméterek egyszerű konfigurálását, a hibák elhárítását és a diagnosztikai elemek megtekintését külön eszköz használata nélkül.
| Menü | Paramétercsoport és leírás |
 | Alap kijelző Gyakran megtekintett hajtás működési feltételek. |
 | Alap program Gyakran használt programozható funkciók. |
 | Sorkapcsok Programozható sorkapocs funkciók. |
 | Kommunikáció Programozható kommunikációs funkciók. |
 | Logika Programozható logikai funkciók. |
 | Haladó kijelző Haladó hajtás működési feltételek. |
 | Haladó program Hátralévő programozható funkciók. |
 | Hiba és diagnosztika Konkrét hibakódok listáját tartalmazza. |
 | Módosított Funkciók a többi csoportból, amelyek értékei eltérnek az alapértelmezettől. |
 | Hálózat Hálózati funkciók, amelyek csak akkor jelennek meg, ha kommunikációs kártyát használnak. |
 | AppView és CustomView Funkciók a többi csoportból, amelyek konkrét alkalmazásokhoz vannak rendezve. |
| Sz. | Kijelző/LED (szín) |
 | ENET (folyamatos) – Adapter csatlakoztatva a hálózathoz, és a hajtás Etherneten keresztül vezérelve. ENET (villogó) – Adapter csatlakoztatva a hálózathoz, de a hajtás nincs Etherneten keresztül vezérelve. |
| LINK (folyamatos) – Adapter csatlakoztatva a hálózathoz, de nem továbbít adatokat. LINK (villogó) – Adapter csatlakoztatva a hálózathoz, és adatokat továbbít. | |
 | Hibaállapot (piros) |
| Kulcs | Név |
 | Escape (kilépés) |
 | Fel nyíl Le nyíl |
 | Select (kiválasztás) |
 | Enter (belépés) |
 | Stop (megállítás) |
 | Start (indítás) |
 | Reverse (vissza) |
 | Potentiometer (potenciométer) |
AppView paramétercsoportok
Az AppView® paramétercsoportokban lévő paraméterek gyorsan hozzáadhatók a CustomView™ paramétercsoporthoz az alábbiak szerint:
| Lépés | Gomb(ok) | Példa kijelzők | |
| 1 | Nyomja meg a Fel nyilat vagy a Le nyilat egy AppView csoporthoz (G1...G8) való görgetéshez. |  vagy  |  |
| 2 | Nyomja meg az Enter (belépés) vagy a Sel (kiválasztás) gombot egy csoportba való belépéshez. Az adott csoportban utoljára megtekintett paraméter legszélső számjegye villogni fog. |  vagy  |  |
| 3 | Nyomja meg a Fel nyilat vagy a Le nyilat a G1 → GC parancsra való görgetéshez. | vagy |  |
| 4 | Nyomja meg az Enter (belépés) vagy a Sel (kiválasztás) gombot az összes paraméter hozzáadásához ebből az AppView csoportból a CustomView csoporthoz. Az LCD kijelzőn egy megerősítés jelenik meg. | vagy |  |
CustomView Paramétercsoport
Másolhat egy teljes AppView paramétercsoportot a CustomView paramétercsoportba a fentiek szerint, vagy hozzáadhat egyedi paramétereket az alábbiak szerint.
| Lépés | Gomb(ok) | Példa kijelzők | |
| 1 | Nyomja meg a Fel nyilat vagy a Le nyilat a CustomView csoporthoz (GC) való görgetéshez. | vagy |  |
| 2 | Nyomja meg az Entert a CustomView csoporthoz hozzáadható paraméterek megtekintéséhez. | |  |
| 3 | Nyomja meg a Fel nyilat vagy a Le nyilat a paraméterek listájában való görgetéshez. | vagy |  |
| 4 | Nyomja meg az Entert a paraméter CustomView csoporthoz való hozzáadásához. Az LCD kijelző megerősítést fog mutatni. | |  |
Paraméterek törlése a CustomView paramétercsoportból:
| Lépés | Gomb(ok) | Példa kijelzők | |
| 1 | Nyomja meg a Fel nyilat vagy a Le nyilat a CustomView csoporthoz (GC) való görgetéshez. | vagy |  |
| 2 | Nyomja meg az Entert a CustomView csoportban lévő paraméterek megtekintéséhez. | |  |
| 3 | Nyomja meg a Fel nyilat vagy a Le nyilat a GC--- parancshoz való görgetéshez. | vagy |  |
| 4 | Nyomja meg az Entert vagy a Sel-et a CustomView csoportban tárolt paraméterek megtekintéséhez. | vagy |  |
| 5 | Nyomja meg a Fel nyilat vagy a Le nyilat a paraméterek listájában való görgetéshez. | vagy |  |
| 6 | Nyomja meg az Entert a paraméter CustomView csoportból való törléséhez. Az LCD kijelző megerősítést fog mutatni. | | |
Hibakódok
A hiba törléséhez – nyomja meg a Stop (Megállj) gombot, ha a P045 [Stop Mode (Megállj mód)] értéke 0...3 között van, kapcsolja ki és be a tápfeszültséget, állítsa az A551 [Fault Clear (Hiba törlése)] értékét 1-re vagy 2-re, vagy kapcsolja ki és be a digitális bemenetet, ha a t062, t063, t065...t068 [DigIn TermBlk xx] értéke 13.
| Szám | Hiba | Leírás |
| F000 | Nincs hiba | – |
| F002(1) | Kiegészítő bemenet | Ellenőrizze a távoli kábelezést. Ellenőrizze a kommunikációs programozást a szándékos hiba szempontjából. |
| F003 | Áramkimaradás | Figyelje a bejövő AC vezetéket alacsony feszültség vagy áramkimaradás szempontjából. Ellenőrizze a bemeneti biztosítékokat. Csökkentse a terhelést. |
| F004(1) | Alulfeszültség | Figyelje a bejövő AC vezetéket alacsony feszültség vagy áramkimaradás szempontjából. |
| F005(1) | Túlfeszültség | Figyelje az AC vezetéket magas vonali feszültség vagy tranziens körülmények szempontjából. A busz túlfeszültségét a motor regenerálása is okozhatja. Hosszabbítsa meg a lassítási időt, vagy szereljen be dinamikus fékellenállást. |
| F006(1) | Motor leállt | Növelje a P041, A442, A444 vagy A446 [Accel Time x (Gyorsítási idő x)] értékét, vagy csökkentse a terhelést, hogy a hajtás kimeneti árama ne haladja meg az A484 vagy A485 [Current Limit x (Áramkorlát x)] paraméter által beállított áramot. Ellenőrizze a túlterhelési terhelést. |
| F007(1) | Motor túlterhelés | Túlzott motorterhelés van. Csökkentse a terhelést, hogy a hajtás kimeneti árama ne haladja meg a P033 [Motor OL Current (Motor OL áram)] paraméter által beállított áramot. Ellenőrizze az A530 [Boost Select (Fokozás kiválasztása)] beállítást. |
| F008(1) | Hűtőborda túlmelegedés | Ellenőrizze, hogy a hűtőborda bordái nincsenek-e eltömődve vagy szennyeződve. Ellenőrizze, hogy a környezeti hőmérséklet nem haladta-e meg a névleges környezeti hőmérsékletet. Ellenőrizze a ventilátort. |
| F009(1) | CC túlmelegedés | Ellenőrizze a termék környezeti hőmérsékletét. Ellenőrizze a légáramlás akadályát. Ellenőrizze a szennyeződéseket vagy törmelékeket. Ellenőrizze a ventilátort. |
| F012 | HW túláram | Ellenőrizze a programozást. Ellenőrizze a túlzott terhelést, a helytelen A531 [Boost Select (Fokozás kiválasztása)] beállítást, a túl magasra állított DC fékfeszültséget vagy a túlzott áram egyéb okait. |
| F013(2) | Földzárlat | Ellenőrizze a motort és a külső vezetékezést a hajtás kimeneti kapcsaihoz, hogy nincs-e földelt állapot. |
| F015 | Terhelésvesztés | Ellenőrizze a motor és a terhelés közötti kapcsolatokat. Ellenőrizze a szint- és időkövetelményeket. |
| F021(1) | Kimeneti fázisvesztés | Ellenőrizze a motor vezetékezését és a motort. |
| F029(1) | Analóg bemenetvesztés | Egy analóg bemenet úgy van konfigurálva, hogy jelvesztés esetén hibát jelezzen. Jelvesztés történt. Ellenőrizze a bemeneteknél a szakadt/laza csatlakozásokat. Ellenőrizze a paramétereket. |
| F033 | Automatikus újraindítási kísérletek | Javítsa ki a hiba okát, és törölje manuálisan. |
| F038 | Fázis U a földhöz | Ellenőrizze a hajtás és a motor közötti vezetékezést. Ellenőrizze a motor földelt fázisát. Cserélje ki a hajtást, ha a hiba nem törölhető. |
| F039 | Fázis V a földhöz | |
| F040 | Fázis W a földhöz | |
| F041 | Fázis UV rövidzárlat | Ellenőrizze a motor és a hajtás kimeneti kapocs vezetékezését rövidzárlat szempontjából. Cserélje ki a hajtást, ha a hiba nem törölhető. |
| F042 | Fázis UW rövidzárlat | |
| F043 | Fázis VW rövidzárlat | |
| F048(1) | Paraméterek alapértelmezettek | A hajtás parancsot kapott, hogy alapértelmezett értékeket írjon az EEPROM-ba. Törölje a hibát, vagy kapcsolja ki és be a hajtás tápfeszültségét. Programozza be a hajtás paramétereit szükség szerint. |
| F059(1) | Biztonság nyitva | A biztonsági bemenetek (Safety 1 (Biztonság 1), Safety 2 (Biztonság 2)) egyike sem engedélyezett. Ellenőrizze a biztonsági bemeneti jeleket. Ha nem használja a biztonságot, ellenőrizze és húzza meg az I/O kapcsok S1, S2 és S+ áthidalóját. |
| F063(1) | SW túláram | Ellenőrizze a motor és a terhelés közötti kapcsolatokat. Ellenőrizze a szint- és időkövetelményeket. |
| F064 | Hajtás túlterhelés | Csökkentse a terhelést, vagy hosszabbítsa meg a gyorsítási időt. |
| F070 | Tápegység | Ellenőrizze, hogy a maximális környezeti hőmérséklet nem lett-e túllépve. Kapcsolja ki és be a tápfeszültséget. Cserélje ki a hajtást, ha a hiba nem törölhető. |
| F071 | DSI hálózatvesztés | Kapcsolja ki és be a tápfeszültséget. Ellenőrizze a kommunikációs kábelezést. Ellenőrizze a Modbus vagy DSI beállítást. Ellenőrizze a Modbus vagy DSI állapotot. |
| F072 | Opt hálózatvesztés | Kapcsolja ki és be a tápfeszültséget. Ellenőrizze a kommunikációs kábelezést. Ellenőrizze a hálózati adapter beállítását. Ellenőrizze a külső hálózat állapotát. |
| F073 | EN hálózatvesztés | Kapcsolja ki és be a tápfeszültséget. Ellenőrizze a kommunikációs kábelezést. Ellenőrizze az EtherNet/IP™ beállítást. Ellenőrizze a külső hálózat állapotát. |
| F080 | Automatikus hangolás sikertelen | Az automatikus hangolás funkciót a felhasználó megszakította, vagy sikertelen volt. Indítsa újra az eljárást. |
| F081 | DSI kommunikációvesztés | Kapcsolja ki és be a tápfeszültséget. Ellenőrizze a kommunikációs kábelezést. Ellenőrizze a Modbus vagy DSI beállítást. Ellenőrizze a Modbus vagy DSI állapotot. Módosítsa a C125 [Comm Loss Action (Kommunikációvesztés művelet)] segítségével. A C1 és C2 I/O kapcsok földeléshez való csatlakoztatása javíthatja a zajvédelmet. Cserélje ki a vezetékezést, a Modbus master eszközt vagy a vezérlőmodult. |
| F082 | Opt kommunikációvesztés | Kapcsolja ki és be a tápfeszültséget. Helyezze vissza az opcionális kártyát a hajtásba. Módosítsa a C125 [Comm Loss Action (Kommunikációvesztés művelet)] segítségével. Cserélje ki a vezetékezést, a portbővítőt, az opcionális kártyát vagy a vezérlőmodult. |
| F083 | EN kommunikációvesztés | Kapcsolja ki és be a tápfeszültséget. Ellenőrizze az EtherNet/IP beállítást. Ellenőrizze a hajtás Ethernet beállításait és diagnosztikai paramétereit. Módosítsa a C125 [Comm Loss Action (Kommunikációvesztés művelet)] segítségével. Cserélje ki a vezetékezést, az Ethernet kapcsolót vagy a vezérlőmodult. |
| F091 | Jeladóvesztés | Ellenőrizze a vezetékezést. Ha a P047, P049 vagy P051 [Speed Referencex (Sebesség referenciax)] = 16 "Positioning (Pozicionálás)" és az A535 [Motor Fdbk Type (Motor visszacsatolás típusa)] = 5 "Quad Check (Négyes ellenőrzés)", cserélje fel a jeladó csatorna bemeneteit, vagy cseréljen fel bármely két motorvezetéket. Cserélje ki a jeladót. |
| F094 | Funkcióvesztés | Zárja le a bemenetet a kapocshoz, és kapcsolja ki és be a tápfeszültséget. |
| F100 | Paraméter ellenőrzőösszeg | Állítsa a P053 [Reset to Defalts (Visszaállítás alapértelmezettre)] értékét 2 "Factory Rset (Gyári visszaállítás)" értékre. |
| F101 | Külső tároló | Állítsa a P053 [Reset to Defalts (Visszaállítás alapértelmezettre)] értékét 2 "Factory Rset (Gyári visszaállítás)" értékre. |
| F105 | C csatlakozási hiba | Törölje a hibát, és ellenőrizze az összes paraméter beállítást. Ne távolítsa el vagy helyezze be a vezérlőmodult, amíg a tápfeszültség be van kapcsolva. |
| F106 | Inkompatibilis C-P | A vezérlőmodul nem ismerte fel a tápegységet. Kapcsolja ki és be a tápfeszültséget. Frissítse újabb firmware verzióval. Cserélje ki a hajtást, ha a hiba nem törölhető. |
| F107 | Kicserélt C-P | A vezérlőmodult egy másik teljesítményű tápegységre szerelték. Állítsa a P053 [Reset to Defalts (Visszaállítás alapértelmezettre)] értékét bármelyik visszaállítási opcióra. |
| F109 | Nem egyező C-P | A vezérlőmodult egy másik típusú hajtás tápegységre szerelték. Állítsa a P053 [Reset to Defalts (Visszaállítás alapértelmezettre)] értékét bármelyik visszaállítási opcióra. |
| F110 | Billentyűzet membrán | Billentyűzet membrán meghibásodása/leválasztása. Kapcsolja ki és be a tápfeszültséget. Cserélje ki a vezérlőmodult, ha a hiba nem törölhető. |
| F111 | Biztonsági hardver | A biztonsági bemenet engedélyező hardverének meghibásodása. A biztonsági bemenetek egyike sem engedélyezett. Ellenőrizze a biztonsági bemeneti jeleket. Ha nem használja a biztonságot, ellenőrizze és húzza meg az I/O kapcsok S1, S2 és S+ áthidalóját. Cserélje ki a vezérlőmodult, ha a hiba nem törölhető. |
| F114 | uC hiba | Kapcsolja ki és be a tápfeszültséget. Cserélje ki a vezérlőmodult, ha a hiba nem törölhető. |
| F122 | I/O kártya hiba | Kapcsolja ki és be a tápfeszültséget. Cserélje ki a hajtást vagy a vezérlőmodult, ha a hiba nem törölhető. |
| F125 | Flash frissítés szükséges | Hajtson végre egy firmware flash frissítési műveletet, hogy megpróbáljon betölteni egy érvényes firmware készletet. |
| F126 | Nem helyreállítható hiba | Törölje a hibát, vagy kapcsolja ki és be a hajtás tápfeszültségét. Cserélje ki a hajtást vagy a vezérlőmodult, ha a hiba nem törölhető. |
| F127 | DSIFlashUpdatReq | Hajtson végre egy firmware flash frissítési műveletet DSI kommunikáció segítségével, hogy megpróbáljon betölteni egy érvényes firmware készletet. |
- Ezt a hibát az automatikus újraindítási rutin törölheti, és a rendszer az A541 [Auto Rstrt Tries (Automatikus újraindítási kísérletek)] paraméterben beállított érték alapján többször is megkísérli.
- Ezt a hibát az automatikus újraindítási rutin törölheti, és a rendszer csak egyszer kísérli meg. Figyelmen kívül hagyja az A541 [Auto Rstrt Tries (Automatikus újraindítási kísérletek)] paraméterben beállított értéket.
Műszaki adatok
| Bemeneti/kimeneti értékek | Kimeneti frekvencia: 0...500 Hz (Programozható) Hatékonyság: 97,5% (Tipikus) |
| Digitális vezérlő bemenetek (Bemeneti áram = 6 mA) | SRC (Forrás) mód: 18...24V = BE (ON) 0...6V = KI (OFF) |
| SNK (Nyelő) mód: 0...6V = BE (ON) 18...24V = KI (OFF) | |
| Analóg vezérlő bemenetek | 4-20 mA analóg: 250 Ω bemeneti impedancia 0-10V DC analóg: 100 kΩ bemeneti impedancia Külső potméter: 1...10 kΩ, 2 W min. |
| Vezérlő kimenet | Programozható kimenet, A és B forma Rezisztív érték: 3,0 A @ 30V DC, 125V AC és 240V AC Induktív érték: 0,5 A @ 30V DC, 125V AC és 240V AC |
| Opto kimenetek 30V DC, 50 mA Nem induktív | |
| Analóg kimenetek (10 bites) 0-10V: 1 kΩ min. 4-20 mA: 525 Ω max. | |
| Biztosítékok és megszakítók | Ajánlott biztosítéktípus: UL Class J, T vagy Type BS88; 600V (550V) vagy azzal egyenértékű. Ajánlott megszakítók: HMCP vagy azzal egyenértékű. |
| Védelmi funkciók | Motorvédelem: I2t túlterhelés elleni védelem – 150% 60 másodpercig, 200% 3 másodpercig (10-es osztályú védelmet biztosít) |
| Túláram: 200% hardveres határ, 300% azonnali hiba | |
| Túlfeszültség: 100...120V AC bemenet – Kioldás 405V DC buszfeszültségnél (ami egyenértékű 150V AC bejövő vonallal) 200...240V AC bemenet – Kioldás 405V DC buszfeszültségnél (ami egyenértékű 290V AC bejövő vonallal) 380...480V AC bemenet – Kioldás 810V DC buszfeszültségnél (ami egyenértékű 575V AC bejövő vonallal) 525...600V AC bemenet – Kioldás 1005V DC buszfeszültségnél (ami egyenértékű 711V AC bejövő vonallal) | |
| Alacsony feszültség: 100...120V AC bemenet – Kioldás 190V DC buszfeszültségnél (ami egyenértékű 75V AC bejövő vonallal) 200...240V AC bemenet – Kioldás 190V DC buszfeszültségnél (ami egyenértékű 150V AC bejövő vonallal) 380...480V AC bemenet – Kioldás 390V DC buszfeszültségnél (ami egyenértékű 275V AC bejövő vonallal) 525...600V AC bemenet – Ha P038 = 3 "600V", a kioldás 487V DC buszfeszültségnél történik (344V AC bejövő vonal); – Ha P038 = 2 "480V", a kioldás 390V DC buszfeszültségnél történik (275V AC bejövő vonal) | |
| Vezérlés áthidalása: A minimális áthidalás 0,5 s - tipikus érték 2 s | |
| Hibátlan áramkimaradás áthidalása: 100 ms |
Rockwell Automation támogatás
Használja ezeket az erőforrásokat a támogatási információk eléréséhez.
| Műszaki Támogatási Központ | Itt talál segítséget oktatóvideókkal, GYIK-kel, csevegéssel, felhasználói fórumokkal és termékértesítési frissítésekkel. | rok.auto/support |
| Tudásbázis | Hozzáférés a Tudásbázis cikkeihez. | rok.auto/knowledgebase |
| Helyi műszaki támogatás telefonszámai | Keresse meg az országához tartozó telefonszámot. | rok.auto/phonesupport |
| Irodalmi könyvtár Telepítési útmutatók, kézikönyvek keresése, | brosúrák és műszaki adatok. | rok.auto/literature |
| Termékkompatibilitási és Letöltőközpont (PCDC) | Töltse le a firmware-t, a kapcsolódó fájlokat (például AOP, EDS és DTM), és férjen hozzá a termékkiadási megjegyzésekhez. | rok.auto/pcdc |
Dokumentáció visszajelzés
Az Ön megjegyzései segítenek jobban kiszolgálni dokumentációs igényeit. Ha bármilyen javaslata van a tartalom fejlesztésére, töltse ki az űrlapot a rok.auto/docfeedback címen.
Hivatkozások
![rok.auto]()
Support | Rockwell Automation![rok.auto]()
Rockwell Automation Tech Support ... 24 x 7 around the globe!![rok.auto]()
Phone/Onsite Support![rok.auto]()
Literature Library | Rockwell AutomationProduct Compatibility & Download Center from Rockwell Automation
![rok.auto]()
Publication Feedback Form | Rockwell Automation
Kézikönyv letöltése
Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.
Allen-Bradley PowerFlex 525 - Állítható frekvenciás AC meghajtó kézikönyv letöltése
