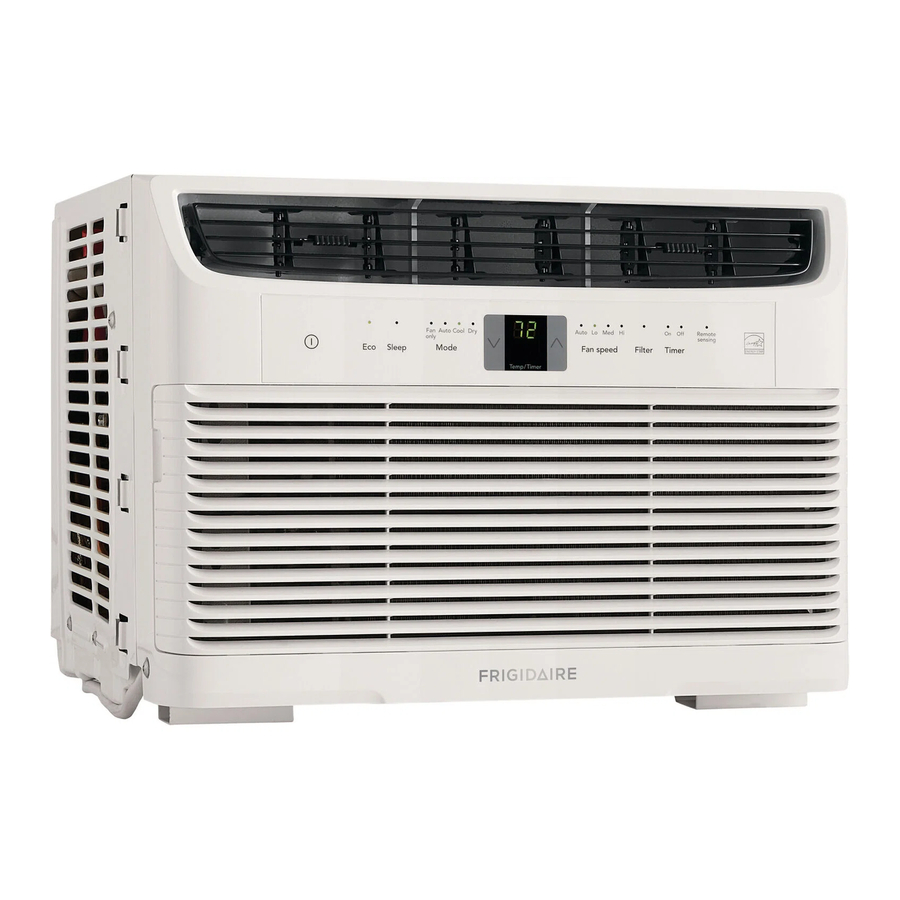

Frigidaire FFRE053WAE - Buku Manual AC Ruangan yang Dipasang di Jendela dengan BTU 5.000

Isi

1 KEMASAN & SUARA NORMAL
- 1.1 Kemasan
- 1.2 Suara Normal
2 FITUR AC
- 2.1 KONTROL ELEKTRONIK
- 2.2 KENDALI JARAK JAUH
3 PETUNJUK PENGOPERASIAN
4 PERAWATAN DAN PEMBERSIHAN & IDE HEMAT ENERGI
5 SEBELUM ANDA MENELEPON
6 Unduh manual
7 Dalam Bahasa Lain

KEMASAN & SUARA NORMAL

Kemasan

Lepaskan semua kemasan dari dalam karton, beserta semua sisipan yang ditempatkan ke dalam kisi-kisi samping.
Kemasan

Suara Normal

Berkumur/Mendesing
Suara "berkumur atau mendesing" mungkin terdengar karena zat pendingin melewati evaporator selama operasi normal.
Suara Udara Menderu
Di bagian depan unit, Anda mungkin mendengar suara udara menderu yang digerakkan oleh kipas.
Obrolan Bernada Tinggi
Kompresor efisiensi tinggi saat ini mungkin memiliki obrolan bernada tinggi selama siklus pendinginan.
Getaran
Unit dapat bergetar dan mengeluarkan suara karena konstruksi dinding atau jendela yang buruk atau pemasangan yang salah.
Dentuman atau Desiran
Tetesan air yang mengenai kondensor selama operasi normal dapat menyebabkan suara "dentuman atau desiran".
Catatan: Jangan mencoba mengebor lubang apa pun pada panci dasar untuk menghilangkan suara normal, jika tidak, garansi akan hangus.

FITUR AC

KONTROL ELEKTRONIK

Sebelum Anda memulai, biasakan diri Anda dengan panel kontrol dan remote seperti yang ditunjukkan di bawah ini dan semua fungsinya, lalu ikuti simbol untuk fungsi yang Anda inginkan. Unit dapat dikontrol hanya dengan bantalan sentuh atau dengan remote.

Menghidupkan Atau Mematikan Unit
Fitur Eco
Fitur Tidur
Mengatur Mode
Menampilkan Suhu/waktu
Mengatur Kecepatan Kipas
Tombol Reset Periksa Filter
Mengaktifkan Timer
Indikator Pengindraan Suhu Jarak Jauh (Beberapa Model)
Menyesuaikan Suhu Atau Waktu

KENDALI JARAK JAUH

Fitur Cahaya:

Tampilan dan semua indikator LED pada panel kontrol unit dapat dimatikan dengan menekan tombol "Light" (Cahaya) pada remote control. Jika tombol lain dari panel kontrol dan remote control ditekan setelah itu, unit akan berbunyi bip untuk menunjukkan bahwa ia berfungsi sesuai dengan arah penekanan tombol tertentu, dan tampilan serta indikator LED akan menyala sesuai, tetapi akan mati lagi dalam 5 detik jika tidak ada operasi lebih lanjut.
Tekan tombol "Light" (Cahaya) lagi atau cabut unit untuk membatalkan pengaturan ini.

Ukuran Baterai: AAA

Jangan mencampur baterai lama dan baru. Jangan mencampur baterai alkaline, standar (seng-karbon), atau isi ulang (nikel-kadmium). Hati-hati terhadap penelanan. Jauhkan dari jangkauan anak-anak.

PETUNJUK PENGOPERASIAN

CATATAN
Petunjuk berikut menunjukkan bantalan sentuh. Petunjuk yang sama dapat digunakan untuk remote kontrol.

UNTUK MENGHIDUPKAN UNIT

CATATAN: Unit akan berjalan dalam mode Dingin dengan fitur Eco dan pengaturan kecepatan kipas Otomatis saat digunakan untuk pertama kalinya. Dengan fitur Eco, saat suhu ruangan di bawah suhu yang ditetapkan, kipas akan terus berjalan selama 3 menit setelah kompresor mati. Kipas kemudian menyala selama 2 menit dengan interval 10 menit hingga suhu ruangan di atas suhu yang ditetapkan, yang mana kompresor menyala kembali. Fitur Eco dapat diaktifkan atau dinonaktifkan dengan menekan tombol Eco, tetapi tidak valid dalam mode hanya kipas.

FITUR OTOMATIS

Catatan: Mode ini adalah kombinasi tetap dari mode Dingin dan pengaturan kecepatan kipas Otomatis. Dalam mode ini, kecepatan kipas tidak dapat dipilih secara manual.

FITUR DINGIN

Catatan: Dalam mode ini, kipas tetap menyala sepanjang waktu dengan kompresor yang menyala dan mati saat suhu ruangan tercapai.

UNTUK MENGUBAH PENGATURAN SUHU

Catatan: Ketuk atau tahan tombol atas () atau bawah () hingga suhu yang diinginkan terlihat di layar. Suhu ini akan dipertahankan secara otomatis di mana saja antara 62°F (17°C) dan 86°F (30°C). Jika Anda ingin layar membaca suhu ruangan yang sebenarnya. Lihat bagian "Untuk Beroperasi Hanya dengan Kipas".

UNTUK MENYESUAIKAN KECEPATAN KIPAS

Catatan: Kecepatan kipas dapat dipilih di antara empat pengaturan: Auto, Lo (Rendah), Med (Sedang) dan Hi (Tinggi), kecuali unit berjalan dalam mode "Auto" atau "Dry", atau fitur Sleep diaktifkan.

UNTUK MENGGUNAKAN FITUR KIPAS OTOMATIS

Catatan: Kipas mulai pada Kecepatan Rendah dan menyesuaikan ke kecepatan yang tepat sesuai dengan suhu ruangan yang ditentukan. Misalnya, jika ruangan tidak terlalu panas, itu akan tetap pada kecepatan paling lambat. Jika suhu ruangan naik dengan cepat, seperti pintu dibuka, itu akan secara otomatis pergi ke kecepatan tertinggi. Kecepatan kipas akan menyesuaikan kembali ke kecepatan paling lambat saat ruangan kembali ke suhu yang ditetapkan semula.

UNTUK BEROPERASI HANYA DENGAN KIPAS

Catatan: Gunakan fungsi ini hanya jika pendinginan tidak diinginkan, seperti untuk sirkulasi udara ruangan atau untuk mengeluarkan udara pengap pada beberapa model. (Ingatlah untuk membuka ventilasi selama fungsi ini, tetapi tetap tutup selama pendinginan untuk efisiensi pendinginan maksimum.) Anda dapat memilih kecepatan kipas apa pun yang Anda sukai.

Selama fungsi ini, layar akan menunjukkan suhu ruangan yang sebenarnya, bukan suhu yang ditetapkan seperti dalam mode pendinginan.

MODE KERING

Catatan: Dalam mode ini, AC akan bekerja seperti dehumidifier, tetapi akan mendinginkan ruangan sementara itu. Suhu dapat disesuaikan antara 62°F (17°C) dan 86°F (30°C) dan kecepatan kipas akan ditahan di "Lo".

FITUR TIDUR

Catatan: Dalam mode ini, unit akan memilih kecepatan kipas Otomatis secara otomatis, dan suhu yang dipilih akan meningkat sebesar 2°F 30 menit setelah mode dipilih. Suhu kemudian akan meningkat sebesar 2°F lagi setelah 30 menit tambahan. Suhu baru ini akan dipertahankan selama 7 jam sebelum kembali ke suhu yang dipilih semula. Ini mengakhiri mode "Tidur" dan unit akan terus beroperasi seperti yang diprogram semula. Program mode "Tidur" dapat dibatalkan kapan saja selama pengoperasian dengan menekan tombol "Tidur", "Kecepatan Kipas", atau "Mode" lagi.

FITUR PERIKSA FILTER

ANDA AKAN MELIHAT:

Catatan: Fitur ini adalah pengingat untuk membersihkan Filter Udara (Lihat Perawatan dan Pembersihan) untuk pengoperasian yang lebih efisien. LED (lampu) akan menyala setelah 250 jam pengoperasian. Untuk mengatur ulang setelah membersihkan filter, tekan tombol "Filter Reset" dan lampu akan mati.

TIMER: FITUR TUNDA BERHENTI/MULAI

Untuk menunda berhenti (atau mulai), tekan tombol Timer saat unit hidup (atau mati), maka indikator "timer off" (mati timer) (atau indikator "timer on" (timer hidup)) akan menyala. Kemudian sesuaikan pengaturan timer, ketuk atau tahan panah ATAS () atau panah BAWAH () untuk mengubah timer tunda dengan peningkatan 0,5 jam, hingga 10 jam, kemudian dengan peningkatan 1 jam hingga 24 jam. Pengaturan akan dikonfirmasi secara otomatis dalam 5 detik, kemudian kontrol akan menghitung mundur waktu (8, 7.5, 7, dll.) yang tersisa, dan semua pengaturan lainnya akan tetap sama seperti sebelum pengaturan timer dikonfirmasi, hingga berhenti (atau mulai).

Kombinasi pengaturan "tunda berhenti tunda mulai" atau "tunda mulai tunda berhenti" menyala dapat dikerjakan. Indikator "timer off" (mati timer) dan indikator "timer on" (timer hidup) akan menyala kemudian. Pengaturan timer dapat dibatalkan dengan menekan dan menahan tombol timer selama 2 detik, atau menekan tombol daya hidup/mati kapan saja untuk mematikan unit secara langsung.

FITUR SENSOR JARAK JAUH (pada beberapa model)

Fitur ini dapat diaktifkan hanya dari remote kontrol, unit harus dalam mode pendinginan. Untuk mengaktifkan fitur sensor jarak jauh, arahkan remote kontrol ke unit dan tekan tombol Remote Sensing (Sensor Jarak Jauh). Selanjutnya, gunakan tombol " " untuk mengatur suhu yang diinginkan di remote. (Perhatikan bahwa suhu yang ditetapkan hanya akan ditampilkan pada unit itu sendiri). LAMPU pada kontrol unit akan menyala untuk menunjukkan bahwa ia menerima sinyal. LAMPU pada remote kontrol akan berdenyut setiap kali mengirim sinyal. Ini akan mengirim sinyal ini secara berkala hingga fitur dinonaktifkan dengan menekan tombol sensor jarak jauh lagi. Jika unit tidak menerima sinyal sensor jarak jauh selama interval 7 menit, fitur Remote Sensing (Sensor Jarak Jauh) akan berhenti hingga unit menerima sinyal dari remote kontrol lagi. Layar pada remote kontrol menunjukkan suhu di remote SAJA.

CATATAN: Layar unit menunjukkan suhu yang ditetapkan. Layar remote adalah suhu sebenarnya.

Fungsi Remote Sensing (Sensor Jarak Jauh) dapat dihentikan baik dengan menekan tombol Remote Sensing (Sensor Jarak Jauh) lagi atau tombol ON/OFF utama pada unit.

UNTUK MENGUBAH TAMPILAN SUHU

Catatan: Kontrol mampu menampilkan suhu dalam derajat Fahrenheit atau derajat Celcius.

UNTUK MEMATIKAN UNIT

KODE KESALAHAN

Jika layar membaca "AS", sensor telah gagal. Hubungi Pusat Servis Frigidaire Resmi Anda.

HAL TAMBAHAN YANG HARUS ANDA KETAHUI

Sekarang setelah Anda menguasai prosedur pengoperasian, berikut adalah lebih banyak fitur dalam kontrol Anda yang harus Anda kenali.

CATATAN
Sirkuit "Dingin" memiliki waktu tunda mulai otomatis 3 menit jika unit dimatikan dan dihidupkan dengan cepat. Ini mencegah panas berlebih pada kompresor dan kemungkinan pemutus sirkuit tersandung. Kipas akan terus berjalan selama waktu ini.

Ada penundaan 2 Detik untuk kompresor mati saat memilih HANYA KIPAS. Ini untuk menutupi kemungkinan harus bergulir untuk memilih mode lain.
Kontrol akan mempertahankan suhu yang ditetapkan dalam 2 derajat Fahrenheit, antara 60°F dan 90°F derajat.
Setelah pemadaman listrik, unit akan mengingat pengaturan terakhir dan mengembalikan unit ke pengaturan yang sama setelah daya dipulihkan.
Unit harus dioperasikan dalam rentang suhu sisi dalam ruangan 60°F - 90°F (16°C - 32°C), sisi luar ruangan 64°F - 109°F (18°C - 43°C). Kinerja dapat berkurang di luar suhu pengoperasian ini.

Kontrol Ventilasi Udara Segar (pada beberapa model)

Ventilasi Udara Segar memungkinkan AC untuk:

Mensirkulasi ulang udara di dalam - Ventilasi Tertutup (lihat Gbr. 1)

Gambar 1 (VENTILASI TERTUTUP)
Menarik udara segar ke dalam ruangan - Udara Segar (lihat Gbr. 2)

Gambar 2 (UDARA SEGAR)
Menukar udara dari ruangan - Ventilasi Terbuka (lihat Gbr. 3)

Gambar 3 (VENTILASI TERBUKA)

Louvre Pengarah Udara

Louvre pengarah udara mengontrol arah aliran udara. AC Anda memiliki jenis louvre yang dijelaskan di bawah ini.

Jenis Slider

Louvre akan memungkinkan Anda untuk mengarahkan aliran udara ke Atas atau Bawah dan Kiri atau Kanan ke seluruh ruangan sesuai kebutuhan. Seret tablet penyesuaian hingga arah Kiri/Kanan yang diinginkan diperoleh. Putar louvre horizontal hingga arah Atas/Bawah yang diinginkan diperoleh.

PERAWATAN DAN PEMBERSIHAN & IDE HEMAT ENERGI

Bersihkan AC Anda sesekali agar tetap terlihat baru. Pastikan untuk mencabut unit sebelum dibersihkan untuk mencegah sengatan listrik atau kebakaran.

Pembersihan Filter Udara

Filter udara harus diperiksa setidaknya sebulan sekali untuk melihat apakah perlu dibersihkan. Partikel yang terperangkap di dalam filter dapat menumpuk dan menyebabkan akumulasi embun beku pada koil pendingin.

Dorong gagang ventilasi ke posisi Ventilasi Tertutup (jika berlaku).
Buka panel depan.
Pegang filter di bagian tengah dan tarik ke atas dan keluar.
Cuci filter menggunakan cairan pencuci piring dan air hangat. Bilas filter secara menyeluruh. Kocok perlahan sisa air dari filter. Pastikan filter benar-benar kering sebelum diganti.
Atau, alih-alih mencuci, Anda dapat menyedot debu filter hingga bersih.

CATATAN: Saat mengganti filter udara setelah dibersihkan, pastikan tab pada filter udara berada di bagian atas filter, dan ditempatkan ke arah luar seperti yang ditunjukkan pada gambar.

Pembersihan Kabinet

Pastikan untuk mencabut AC untuk mencegah sengatan listrik atau bahaya kebakaran. Kabinet dan bagian depan dapat dibersihkan dengan kain bebas minyak atau dicuci dengan kain yang dibasahi dengan larutan air hangat dan deterjen pencuci piring cair yang lembut. Bilas secara menyeluruh dan bersihkan hingga kering.
Jangan pernah menggunakan pembersih keras, lilin, atau poles pada bagian depan kabinet.
Pastikan untuk memeras sisa air dari kain sebelum menyeka di sekitar kontrol. Kelebihan air di dalam atau di sekitar kontrol dapat menyebabkan kerusakan pada AC.
Colokkan AC.

Penyimpanan Musim Dingin

Jika Anda berencana untuk menyimpan AC selama musim dingin, lepaskan dengan hati-hati dari jendela sesuai dengan petunjuk pemasangan. Tutup dengan plastik atau kembalikan ke karton aslinya.

Ide Hemat Energi

Jangan menghalangi aliran udara di dalam dengan tirai, gorden, atau furnitur; atau di luar dengan semak, penutup, atau bangunan lain.
Kapasitas AC ruangan harus sesuai dengan ukuran ruangan agar pengoperasiannya efisien dan memuaskan.
Pasang AC ruangan di sisi rumah yang teduh. Jendela yang menghadap ke utara adalah yang terbaik karena sebagian besar hari selalu teduh.
Tutup peredam perapian, lantai, dan kisi-kisi dinding agar udara dingin tidak keluar melalui cerobong asap dan masuk ke dalam saluran udara.
Jaga agar tirai dan gorden di jendela lain tetap tertutup selama bagian hari yang paling cerah.
Bersihkan filter udara seperti yang direkomendasikan di bagian "Perawatan dan Pembersihan".
Isolasi dan penahan cuaca yang tepat di rumah Anda akan membantu menjaga udara hangat keluar dan udara dingin masuk.
Peneduhan rumah eksternal dengan pohon, tanaman, atau awning akan membantu mengurangi beban kerja AC.
Operasikan peralatan penghasil panas seperti kompor, mesin cuci, pengering, dan mesin pencuci piring selama bagian hari yang paling dingin.

SEBELUM ANDA MENELEPON

Sebelum menelepon untuk mendapatkan layanan, tinjau daftar ini. Ini dapat menghemat waktu dan biaya Anda. Daftar ini mencakup kejadian umum yang bukan merupakan akibat dari pengerjaan atau bahan yang cacat pada peralatan ini.

KEJADIAN	SOLUSI
AC tidak akan beroperasi.	Steker dinding terputus. Dorong steker dengan kuat ke dalam stopkontak dinding. Perangkat Arus Steker Tersandung. Tekan tombol RESET (ATUR ULANG). Sekering rumah putus atau pemutus sirkuit tersandung. Ganti sekering dengan tipe penundaan waktu atau atur ulang pemutus sirkuit. Kontrol dalam keadaan OFF (MATI). Putar Kontrol ke ON (HIDUP) dan atur ke pengaturan yang diinginkan.
Udara dari unit tidak terasa cukup dingin.	Suhu ruangan di bawah 60°F (16°C). Pendinginan mungkin tidak terjadi sampai suhu ruangan naik di atas 60°F (16°C). Elemen penginderaan suhu menyentuh koil dingin, terletak di belakang filter udara. Luruskan menjauhi koil. Atur ulang ke suhu yang lebih rendah. Kompresor mati karena perubahan mode. Tunggu sekitar 3 menit dan dengarkan kompresor menyala kembali saat disetel dalam mode COOL (DINGIN).
AC mendingin, tetapi ruangan terlalu hangat - es terbentuk pada koil pendingin di belakang bagian depan dekoratif	Suhu luar ruangan di bawah 60 F° (16°C). Untuk mencairkan koil, setel mode FAN ONLY (KHUSUS KIPAS). Filter udara mungkin kotor. Bersihkan filter. Lihat bagian Perawatan dan Pembersihan. Untuk mencairkan es, setel ke mode FAN ONLY (KHUSUS KIPAS). Suhu diatur terlalu rendah untuk pendinginan malam hari. Untuk mencairkan koil, setel ke mode FAN ONLY (KHUSUS KIPAS). Kemudian, atur suhu ke pengaturan yang lebih tinggi.
AC mendingin, tetapi ruangan terlalu hangat - TIDAK ada es yang terbentuk pada koil pendingin di belakang bagian depan dekoratif.	Filter udara kotor - udara terbatas. Bersihkan filter udara. Lihat bagian Perawatan dan Pembersihan. Suhu diatur terlalu tinggi. Atur suhu ke pengaturan yang lebih rendah. Kisi-kisi pengarah udara diposisikan secara tidak benar. Posisikan kisi-kisi untuk distribusi udara yang lebih baik. Bagian depan unit terhalang oleh gorden, tirai, furnitur, dll. - membatasi distribusi udara. Singkirkan penghalang di depan unit. Pintu, jendela, kisi-kisi, dll. terbuka - udara dingin keluar. Tutup pintu, jendela, kisi-kisi, dll. Unit baru-baru ini dinyalakan di ruangan yang panas. Beri waktu tambahan untuk menghilangkan "panas yang tersimpan" dari dinding, langit-langit, lantai, dan furnitur.
AC menyala dan mati dengan cepat.	Filter udara kotor - udara terbatas. Bersihkan filter udara. Suhu luar ruangan sangat panas. Setel kecepatan FAN (KIPAS) ke pengaturan yang lebih cepat untuk membawa udara melalui koil pendingin lebih sering.
Kebisingan saat unit mendingin.	Suara pergerakan udara. Ini normal. Jika terlalu keras, setel ke pengaturan FAN (KIPAS) yang lebih rendah. Getaran jendela - pemasangan yang buruk. Lihat petunjuk pemasangan atau periksa dengan pemasang.
Air menetes DI DALAM saat unit mendingin.	Pemasangan yang tidak benar. Miringkan AC sedikit ke arah luar untuk memungkinkan drainase air. Lihat petunjuk pemasangan atau periksa dengan pemasang.
Air menetes DI LUAR saat unit mendingin.	Unit menghilangkan sejumlah besar kelembapan dari ruangan yang lembap. Ini normal selama hari-hari yang sangat lembap.
Penginderaan Jarak Jauh Menonaktifkan Dini (beberapa model).	Remote control tidak terletak dalam jangkauan. Letakkan remote control dalam jarak 20 kaki & radius 120° dari bagian depan unit. Sinyal remote control terhalang. Hilangkan penghalang.
Ruangan terlalu dingin.	Suhu yang disetel terlalu rendah. Tingkatkan suhu yang disetel. Penginderaan Jarak Jauh diaktifkan (pada beberapa model) dan remote control terletak di Hot Spot (Titik Panas) - Pindahkan remote control atau nonaktifkan penginderaan jarak jauh.
