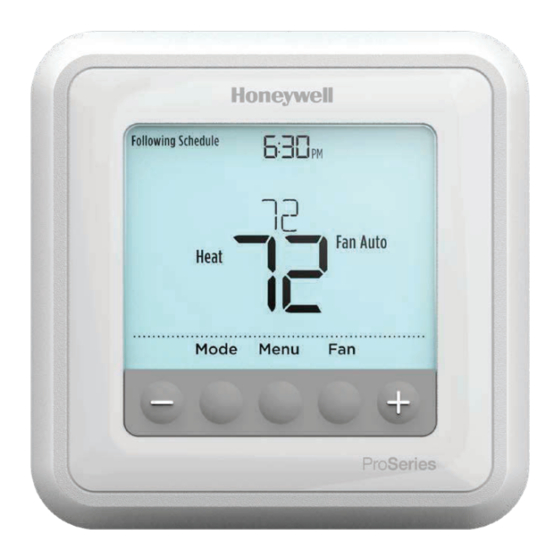

Panduan Termostat Terprogram Honeywell T6 Pro

Paket Termasuk

• Termostat T6 Pro
• Sistem Pemasangan UWP™
• Adaptor Instalasi Standar Honeywell (adaptor kotak-J)
• Pelat Penutup Dekoratif Honeywell – Kecil; ukuran 4-49/64 inci x 4-49/64 inci x 11/32 inci (121 mm x 121 mm x 9 mm)
• Sekrup dan jangkar
• 2 Baterai AA
• Petunjuk Pemasangan dan Panduan Pengguna

Pemasangan Pelat Penutup Opsional

CATATAN: Jika Pelat Penutup Opsional tidak diperlukan, lihat "Pemasangan Sistem Pemasangan UWP".

Gunakan Pelat Penutup Opsional saat:

• Memasang termostat ke kotak sambungan listrik
• Atau ketika Anda perlu menutupi celah cat dari termostat lama.

1. Pisahkan Adaptor Kotak Sambungan dari Pelat Penutup. Lihat Gambar 1.



2. Pasang Adaptor Kotak Sambungan ke dinding atau kotak listrik menggunakan salah satu dari delapan lubang sekrup. Masukkan dan kencangkan sekrup pemasangan yang disertakan dengan Kit Pelat Penutup. Jangan terlalu kencang. Lihat Gambar 2. Pastikan Pelat Adaptor rata.



3. Pasang UWP dengan menggantungkannya pada pengait atas Adaptor Kotak Sambungan lalu memasang bagian bawah UWP pada tempatnya. Lihat Gambar 3.



4. Pasang Pelat Penutup ke Adaptor Kotak Sambungan. Lihat Gambar 4.


Pemasangan Sistem Pemasangan UWP

5. Sebelum memulai, matikan daya di kotak pemutus atau sakelar. Buka paket untuk menemukan UWP. Lihat Gambar 5.



6. Posisikan UWP di dinding. Ratakan dan tandai posisi lubang. Lihat Gambar 6.
   Bor lubang di posisi yang ditandai, lalu ketuk ringan jangkar dinding yang disertakan ke dinding menggunakan palu.
   ‒ Bor lubang 7/32" untuk dinding kering.



7. Buka pintu dan masukkan kabel melalui lubang kabel UWP. Lihat Gambar 7.



8. Tempatkan UWP di atas jangkar dinding. Masukkan dan kencangkan sekrup pemasangan yang disertakan dengan UWP. Jangan terlalu kencang. Kencangkan hingga UWP tidak bergerak lagi. Tutup pintu. Lihat Gambar 8.

   Gunakan 3x sekrup yang disertakan #8 1-1/2"

Opsi daya

Masukkan kabel R dan C ke terminal yang ditentukan untuk daya AC utama (terminal C bersifat opsional jika baterai dipasang, tetapi disarankan). Lepaskan kabel dengan menekan tab terminal.

Masukkan baterai AA untuk daya utama atau cadangan.

Menyetel Tab Slider

Setel Tab Slider R.

• Gunakan jumper bawaan (Tab Slider R) untuk membedakan antara sistem satu atau dua transformator.
• Jika hanya ada satu kabel R, dan itu terhubung ke terminal R, Rc, atau RH, setel slider ke posisi atas (1 kabel).
• Jika ada satu kabel yang terhubung ke terminal R dan satu kabel yang terhubung ke terminal Rc, setel slider ke posisi bawah (2 kabel).

CATATAN: Tab Slider untuk terminal U harus dibiarkan di tempatnya untuk model T6 Pro.

Sistem Pemasangan UWP

Tab slider R/Rc

Penetapan terminal pengkabelan

Catatan: Tidak semua terminal dapat digunakan, tergantung pada jenis sistem yang sedang dikabel. Terminal yang paling umum digunakan diberi warna.

S	Input untuk sensor indoor atau outdoor berkabel (TH6320U dan TH6220U saja)
S
Y	Kontaktor kompresor (tahap 1)
Y2	Kontaktor kompresor (tahap 2)
G	Relai Kipas
C	Umum 24VAC. Untuk 2 sistem transformator, gunakan kabel umum dari transformator pendingin.
U	Tidak digunakan
U
L/A-A	Input kesalahan Pompa Panas (Umum (C) kabel diperlukan untuk LA/A)
O/B	Katup pengubah
AUX - W2	Relai panas tambahan Relai panas (tahap 2)
E	Relai Panas Darurat
W	Relai panas (tahap 1)
K	Hubungkan ke K pada Modul Penghemat Kabel**
R	Daya 24VAC dari transformator pemanas*
Rc	Daya 24VAC dari transformator pendingin*

* Terminal dapat dilompati menggunakan Tab Slider. Lihat "Menyetel Tab Slider" di atas.

** Modul Penghemat Kabel THP9045A1023 digunakan pada sistem panas/dingin ketika Anda hanya memiliki empat kabel di termostat, dan Anda memerlukan kabel kelima untuk kabel umum. Gunakan terminal K sebagai pengganti terminal Y dan G pada sistem konvensional atau pompa panas untuk memberikan kontrol kipas dan kompresor melalui satu kabel—kabel yang tidak digunakan kemudian menjadi kabel umum Anda. Lihat petunjuk THP9045 untuk informasi lebih lanjut.

Pemasangan kabel sistem konvensional: udara paksa dan hidronik

Area yang diarsir di bawah ini hanya berlaku untuk TH6320U/TH6220U atau sebagaimana yang tercantum.

Sistem 1H/1C (1 transformator)
R Daya [1]
Rc [R+Rc disambungkan dengan Tab Slider] [2]
Y Kontaktor kompresor
C Common 24VAC [3]
W Relai panas
G Relai kipas

Sistem 1H/1C (2 transformator)
R Daya (transformator pemanas) [1]
Rc Daya (transformator pendingin) [1]
Y Kontaktor kompresor
C Common 24VAC [3, 4]
W Relai panas
G Relai kipas

Sistem Khusus Panas
R Daya [1]
Rc [R+Rc disambungkan dengan Tab Slider] [2]
C Common 24VAC [3]
W Relai panas

Sistem Khusus Panas dengan Kipas
R Daya [1]
Rc [R+Rc disambungkan dengan Tab Slider] [2]
C Common 24VAC [3]
W Relai panas
G Relai kipas

Sistem Khusus Panas (Seri 20) [5]
R Terminal katup Seri 20 "R" [1]
Rc [R+Rc disambungkan dengan Tab Slider] [2]
Y Terminal katup Seri 20 "W"
C Common 24VAC [3]
W Terminal katup Seri 20 "B"

Sistem Khusus Dingin
R Daya [1]
Rc [R+Rc disambungkan dengan Tab Slider] [2]
Y Kontaktor kompresor
C Common 24VAC [3]
G Relai kipas

Sistem Khusus Panas (katup zona terbuka daya) [5]
R Daya [1]
Rc [R+Rc disambungkan dengan Tab Slider] [2]
W Katup
C Common 24VAC [3]

Sistem 2H/2C (1 transformator) [6]
R Daya [1]
Rc [R+Rc disambungkan dengan Tab Slider] [2]
Y Kontaktor kompresor (tahap 1)
C Common 24VAC [3]
W Relai panas (tahap 1)
G Relai kipas
W2 Relai panas (tahap 2)
Y2 Kontaktor kompresor (tahap 2)

CATATAN
Spesifikasi kabel: Gunakan kabel termostat ukuran 18 hingga 22. Kabel berpelindung tidak diperlukan.
[1] Catu daya. Sediakan sarana pemutus dan perlindungan beban berlebih sebagaimana yang diperlukan.
[2] Pindahkan Tab R-Slider pada UWP ke pengaturan R. Untuk informasi selengkapnya, lihat "Menyetel Tab Slider".
[3] Sambungan common 24VAC opsional.
[4] Sambungan common harus berasal dari transformator pendingin.
[5] Pada ISU, atur tipe sistem Pemanas ke Panas Radiasi. Atur jumlah tahap pendinginan ke 0.
[6] Pada Pengaturan Pemasang, atur tipe sistem ke Konvensional 2Panas/2Dingin.

Penyambungan Sistem Pompa Panas

Area yang diarsir di bawah ini hanya berlaku untuk TH6320U/TH6220U atau sebagaimana dinyatakan lain.

Sistem Pompa Panas 1H/1C
R Daya [1]
Rc [R+Rc digabungkan oleh Tab Slider] [2]
Y Kontaktor kompresor
C 24VAC umum [3]
O/B Katup pengubah [7]
G Relai kipas
W Jangan gunakan terminal ini untuk aplikasi pompa panas!

Sistem Pompa Panas 2H/1C [8]
R Daya [1]
Rc [R+Rc digabungkan oleh Tab Slider] [2]
Y Kontaktor kompresor
C 24VAC umum [3]
O/B Katup pengubah [7]
G Relai kipas
Aux Panas tambahan
E Relai panas darurat
L Input gangguan pompa panas
W Jangan gunakan terminal ini untuk aplikasi pompa panas!

Sistem Pompa Panas 2H/2C (TH6320U saja) [9]
R Daya [1]
Rc [R+Rc digabungkan oleh Tab Slider] [2]
Y Kontaktor kompresor (tahap 1)
C 24VAC umum [3]
O/B Katup pengubah [7]
G Relai kipas
Y2 Kontaktor kompresor (tahap 2)
L Input gangguan pompa panas
W Jangan gunakan terminal ini untuk aplikasi pompa panas!

Sistem Pompa Panas 3H/2C (TH6320U saja) [10]
R Daya [1]
Rc [R+Rc digabungkan oleh Tab Slider] [2]
Y Kontaktor kompresor (tahap 1)
C 24VAC umum [3]
O/B Katup pengubah [7]
G Relai kipas
Aux Panas tambahan
E Relai panas darurat
Y2 Kontaktor kompresor (tahap 2)
L Input gangguan pompa panas
W Jangan gunakan terminal ini untuk aplikasi pompa panas!

Sistem Bahan Bakar Ganda (TH6320U / TH6220U saja)
R Daya [1]
Rc [R+Rc digabungkan oleh Tab Slider] [2]
Y Kontaktor kompresor (tahap 1)
C 24VAC umum [3]
O/B Katup pengubah [7]
G Relai kipas
Aux Panas tambahan
E Relai panas darurat
Y2 Kontaktor kompresor (tahap 2 - jika diperlukan) [11]
L Input gangguan pompa panas
S Sensor luar ruangan
S Sensor luar ruangan
W Jangan gunakan terminal ini untuk aplikasi pompa panas!

CATATAN
Spesifikasi kabel: Gunakan kabel termostat berukuran 18 hingga 22. Kabel berpelindung tidak diperlukan.
[1] Catu daya. Sediakan alat pemutus dan perlindungan beban berlebih sesuai kebutuhan.
[2] Pindahkan Tab R-Slider pada UWP ke pengaturan R. Untuk informasi selengkapnya, lihat "Mengatur Tab Slider".
[3] Sambungan umum 24VAC opsional.
[6] Dalam Pengaturan Pemasang, atur tipe sistem ke Konvensional 2Panas/2Dingin.
[7] Dalam Pengaturan Pemasang, atur katup pengubah ke O (untuk pengubahan dingin) atau B (untuk pengubahan panas).
[8] Dalam ISU, atur tipe sistem Panas ke Pompa panas. 1 kompresor dan 1 tahap panas cadangan.
[9] Dalam ISU, atur tipe sistem Panas ke Pompa panas. 2 kompresor dan 0 tahap panas cadangan.
[10] Dalam ISU, atur tipe sistem Panas ke Pompa panas. 2 kompresor dan 1 tahap panas cadangan.
[11] Bahan bakar ganda dengan Y2 hanya untuk TH6320U.

Pemasangan termostat

1. Dorong kelebihan kabel kembali ke lubang dinding.
2. Tutup pintu UWP. Seharusnya tetap tertutup tanpa menggembung.
3. Sejajarkan UWP dengan termostat, dan dorong perlahan hingga termostat terpasang pada tempatnya.
4. Nyalakan daya pada kotak atau sakelar pemutus arus.


Atur waktu dan tanggal

Waktu

1. Tekan Menu pada termostat Anda.
2. Tekan + atau - untuk pergi ke TIME (WAKTU). Tekan Select (Pilih).
3. Tekan + atau - untuk memilih antara 12 atau 24 jam. Tekan Select (Pilih).
4. Gunakan + atau - untuk menyesuaikan jam. Tekan Select (Pilih).
5. Gunakan + atau - untuk menyesuaikan menit. Tekan Select (Pilih) untuk keluar dari menu Waktu.


Tanggal

1. Jika sebelumnya mengatur waktu, lanjutkan ke Langkah 2. Jika berada di layar Beranda, tekan Menu pada termostat Anda.
2. Tekan + atau - untuk pergi ke DATE (TANGGAL). Tekan Select (Pilih).
3. Gunakan + atau - untuk menyesuaikan tahun. Tekan Select (Pilih).
4. Gunakan + atau - untuk menyesuaikan bulan. Tekan Select (Pilih).
5. Gunakan + atau - untuk menyesuaikan hari. Tekan Select (Pilih) untuk menyimpan dan keluar dari menu Tanggal.


Pengaturan pengoperasian sistem

1. Tekan tombol Mode untuk beralih ke mode Sistem berikutnya yang tersedia.
2. Beralih melalui mode hingga mode Sistem yang diperlukan ditampilkan dan biarkan untuk mengaktifkan.


CATATAN: Mode Sistem yang tersedia bervariasi menurut model dan pengaturan sistem.

Mode Sistem:
‒ Auto (Otomatis)
‒ Heat (Panas)
‒ Cool (Dingin)
‒ Em Heat (Panas Em)
‒ Off (Mati)

Pengaturan pengoperasian kipas

1. Tekan tombol Fan untuk beralih ke mode Kipas berikutnya yang tersedia.
2. Beralih melalui mode hingga mode Kipas yang diperlukan ditampilkan dan biarkan untuk mengaktifkan.


CATATAN: Mode Kipas yang tersedia bervariasi dengan pengaturan sistem.

Mode Kipas:
‒ Auto: Kipas hanya menyala saat sistem pemanas atau pendingin aktif.
‒ On: Kipas selalu menyala.
‒ Circ: Kipas menyala secara acak sekitar 33% dari waktu.

Peringatan atau Pengingat*

1. Tekan Menu, lalu tekan + hingga tampilan menunjukkan ALRT.
2. Tekan Select untuk menampilkan peringatan mana saja yang ada.
3. Kata SNZE (TUNDA) muncul.
4. Tekan Select lagi untuk menunda pengingat selama 7 hari.
5. Untuk menghapus peringatan, tekan Select, lalu tekan + untuk pergi ke CLER (Hapus).
6. Tekan Select untuk menghapus pengingat.


* Beberapa peringatan tidak dapat ditunda atau dihapus. Silakan hubungi profesional pemanas dan pendingin setempat jika ini terjadi. Sistem pemanas dan pendingin mungkin memerlukan servis.

Pengaturan pemasang (ISU)

1. Tekan dan tahan tombol CENTER dan + selama kurang lebih 3 detik untuk masuk ke menu lanjutan.
2. Tekan Select untuk masuk ke ISU.
3. Tekan Select untuk menelusuri opsi pengaturan menu.
4. Tekan + atau - untuk mengubah nilai atau memilih dari opsi yang tersedia.
5. Tekan Select dan konfirmasi pengaturan Anda atau tekan Back untuk mengabaikan perubahan dan kembali ke layar menu ISU untuk melanjutkan pengeditan opsi pengaturan lainnya.
6. Untuk menyelesaikan proses pengaturan dan menyimpan pengaturan Anda, tekan Home dan kembali ke layar Beranda.



CATATAN: Daftar lengkap semua parameter dan opsi pengaturan (ISU) dimulai di bawah ini.

Opsi penyiapan lanjutan (ISU)

CATATAN: Tergantung pada pengaturan sistem, tidak semua opsi mungkin tersedia.

#ISU	Nama ISU	Opsi ISU (default pabrik dalam huruf tebal)
120	Opsi Penjadwalan	0 = Tidak Dapat Diprogram 2 = Dapat Diprogram 5-2 3 = Dapat Diprogram 5-1-1 4 = Dapat Diprogram 7 Hari
125	Skala Indikasi Suhu	0 = Fahrenheit 1 = Celsius
130	Sensor Luar Ruangan (TH6320U / TH6220U only)	0 = Tidak Ada 1 = Sensor Luar Ruangan Berkabel
200	Jenis Sistem Pemanasan	1 = Pemanas Udara Paksa Konvensional 2 = Pompa Panas 3 = Pemanas Radiasi 5 = Tidak Ada (Hanya Dingin)
205	Jenis Peralatan Pemanas	Pemanas Udara Paksa Konvensional: 1 = Udara Paksa Gas Efisiensi Standar 2 = Udara Paksa Gas Efisiensi Tinggi 3 = Udara Paksa Minyak 4 = Udara Paksa Listrik 5 = Kipas Koil Air Panas Pompa Panas: 7 = Pompa Panas Udara ke Udara 8 = Pompa Panas Geotermal Pemanas Radiasi: 9 = Pemanas Radiasi Air Panas 12 = Uap
218	Katup Pembalik O/B	0 = O (O/B dalam Dingin) 1 = B (O/B dalam Panas)
220	Tahap Dingin / Tahap Kompresor 200=Conv / 200=HP	0, 1, 2 Catatan: Hanya 1 tahap kompresor yang tersedia pada model TH6210U. Hanya 1 tahap kompresor yang tersedia pada model TH6220U jika dikonfigurasi untuk pompa panas.
221	Tahap Panas / Tahap Panas Cadangan	Tahap Panas: 1, 2 Tahap Panas Cadangan: 0, 1
230	Kontrol Kipas dalam Panas	1 = Peralatan Mengontrol Kipas 2 = Termostat Mengontrol Kipas
253	Kontrol terminal Aux/E (Diperbaiki ke pengaturan "0" pada semua model kecuali TH6320U)	0 = Jalankan Aux & E bersamaan 1 = Aux dan E independen
255	Sumber Panas Cadangan (Hanya Pompa Panas) (TH6320U / TH6220U only)	1 = Udara Paksa Listrik 2 = Udara Paksa Gas/Minyak (atau Udara Paksa Bahan Bakar Fosil)
256	Sumber Panas Darurat (Hanya TH6320U)	1 = Udara Paksa Listrik 2 = Udara Paksa Gas/Minyak (atau Udara Paksa Bahan Bakar Fosil)
260	Kit Bahan Bakar Fosil Eksternal (TH6320U / TH6220U only)	0 = Termostat Mengontrol Panas Cadangan 1 = Kit Bahan Bakar Fosil Eksternal Mengontrol Panas Cadangan
300	Pergantian Sistem	0 = Manual 1 = Otomatis
303	Diferensial Pergantian Otomatis	0°F hingga 5°F 0.0°C hingga 2.5°C Catatan: Diferensial BUKAN deadband. Honeywell menggunakan algoritme canggih yang memperbaiki deadband pada 0°F. Pengaturan diferensial adalah jumlah minimum derajat dari titik setel yang diperlukan untuk beralih dari mode terakhir yang berjalan (panas atau dingin) ke mode yang berlawanan ketika termostat dalam pergantian otomatis. Ini lebih canggih daripada termostat sebelumnya.
340	Droop Panas Cadangan	0 = Kenyamanan 2 = 2°F 3 = 3°F 4 = 4°F 5 = 5°F 6 = 6°F 7 = 7°F 8 = 8°F 9 = 9°F 10 = 10°F 11 = 11°F 12 = 12°F 13 = 13°F 14 = 14°F 15 = 15°F Catatan: Pengaturan 0 (kenyamanan) hanya tersedia jika panas cadangan (ISU 255) disetel ke listrik.
350	Pewaktu Naik Tahap untuk Panas Cadangan	0 = Mati 1 = 30 menit 2 = 45 menit 3 = 60 menit 4 = 75 menit 5 = 90 menit 6 = 2 jam 7 = 3 jam 8 = 4 jam 9 = 5 jam 10 = 6 jam 11 = 8 jam 12 = 10 jam 13 = 12 jam 14 = 14 jam 16 = 16 jam
355	Penguncian Kompresor / Titik Keseimbangan	-- = Mati 5°F hingga 60°F (dalam peningkatan 5°F) -15.0°C hingga 15.5°C (dalam peningkatan 2.5°C atau 3.0°C) Catatan: Gunakan sensor berkabel untuk menyetel penguncian kompresor / titik keseimbangan pada TH6320U / TH6220U.
356	Panas Cadangan Penguncian Luar Ruangan	-- = Mati 5°F hingga 65°F (dalam peningkatan 5°F) -15.0°C hingga 18.5°C (dalam peningkatan 2.5°C atau 3.0°C)
365	Laju Siklus Kompresor (Tahap 1)	1 - 6
366	Laju Siklus Kompresor (Tahap 1)	1 - 6
370	Laju Siklus Pemanasan (Tahap 1)	1 - 12
371	Laju Siklus Pemanasan (Tahap 2)	1 - 12
375	Pemanasan Laju Siklus Panas Tambahan	1 - 12
378	Pemanasan Laju Siklus Panas Darurat (Hanya TH6320U)	1 - 12
387	Perlindungan Kompresor	0 = Mati 1 - 5 menit
425	Pemulihan Cerdas Adaptif	0 = Tidak 1 = Ya Catatan: Pemulihan Cerdas Adaptif (AIR) adalah pengaturan kenyamanan. Peralatan pemanas atau pendingin akan menyala lebih awal, memastikan suhu dalam ruangan akan sesuai dengan titik setel pada waktu yang dijadwalkan.
430	Titik Setel Dingin Minimum	50°F hingga 99°F (50°F) 10.0°C hingga 37.0°C (10.0°C)
431	Titik Setel Panas Maksimum	40°F hingga 90°F (90°F) 4.5°C hingga 32.0°C (32.0°C)
435	Penguncian Keypad	0 = Tidak Ada 1 = Parsial 2 = Penuh
500	Apakah Sensor Suhu Dalam Ruangan TERHUBUNG dengan sistem Anda? (TH6320U / TH6220U only)	0 = Tidak 1 = Ya
515	Jenis Sensor Dalam Ruangan (TH6320U / TH6220U only)	0 = 10k 1 = 20k
520	Sensor Mana yang Akan Digunakan untuk Kontrol SUHU? (Beberapa Sensor Dirata-ratakan) TH6320U / TH6220U only)	1 = Hanya Termostat 2 = Hanya Berkabel 3 = Rata-rata
702	Jumlah Filter Udara	0 - 2
711	Pengingat Penggantian Filter Udara 1	0 = Mati 1 = 10 Hari Waktu Proses 2 = 20 Hari Waktu Proses 3 = 30 Hari Waktu Proses 4 = 45 Hari Waktu Proses 5 = 60 Hari Waktu Proses 6 = 90 Hari Waktu Proses 7 = 120 Hari Waktu Proses 8 = 150 Hari Waktu Proses 9 = 30 Hari Kalender 10 = 45 Hari Kalender 11 = 60 Hari Kalender 12 = 75 Hari Kalender 13 = 3 Bulan Kalender 14 = 4 Bulan Kalender 15 = 5 Bulan Kalender 16 = 6 Bulan Kalender 17 = 9 Bulan Kalender 18 = 12 Bulan Kalender 19 = 15 Bulan Kalender
712	Pengingat Penggantian Filter Udara 2	0 = Mati 1 = 10 Hari Waktu Proses 2 = 20 Hari Waktu Proses 3 = 30 Hari Waktu Proses 4 = 45 Hari Waktu Proses 5 = 60 Hari Waktu Proses 6 = 90 Hari Waktu Proses 7 = 120 Hari Waktu Proses 8 = 150 Hari Waktu Proses 9 = 30 Hari Kalender 10 = 45 Hari Kalender 11 = 60 Hari Kalender 12 = 75 Hari Kalender 13 = 3 Bulan Kalender 14 = 4 Bulan Kalender 15 = 5 Bulan Kalender 16 = 6 Bulan Kalender 17 = 9 Bulan Kalender 18 = 12 Bulan Kalender 19 = 15 Bulan Kalender
1400	Lampu Latar	0 = Sesuai Permintaan 1 = Berkelanjutan Catatan: Kabel umum diperlukan untuk berkelanjutan.
1401	Kecerahan lampu latar	1 - 5 Catatan: Hanya ditampilkan jika lampu latar berkelanjutan dipilih.
1410	Format Jam	12 / 24
1415	Waktu Musim Panas	0 = Mati 1 = Hidup
1420	Offset Tampilan Suhu	-3 hingga 3F (0) -1.5 hingga 1.5C (0)

Uji sistem pemasang

Untuk melakukan Uji Sistem:

1. Tekan dan tahan tombol CENTER dan + selama kurang lebih 3 detik untuk masuk ke menu lanjutan.
2. Gunakan + untuk pergi ke TEST. Tekan Select (Pilih) untuk masuk ke Uji Sistem.
3. Gunakan + untuk beralih antara Heat (Pemanasan), Cool (Pendinginan), Fan (Kipas), Em Heat (Pemanasan Darurat), atau Ver (informasi versi termostat). Tekan Select (Pilih).
4. Tekan + untuk mengaktifkan tahap satu per satu, dan tekan - untuk mematikannya.
5. Gunakan tombol Home (Beranda) untuk keluar dari Uji Sistem.



Uji sistem		Status sistem
Area yang diarsir di bawah hanya berlaku untuk TH6320U/TH6220U atau sebagaimana dinyatakan.
Heat	0	Semua Mati
	1	Tahap 1 Pemanasan aktif
	2	Tahap 2 Pemanasan juga aktif
	3	Tahap 3 Pemanasan juga aktif
Cool	0	Semua Mati
	1	Tahap 1 Pendinginan aktif
	2	Tahap 2 Pendinginan juga aktif
Em Heat	0	Semua Mati
	1	Pemanasan Darurat aktif
Fan	0	Kipas Mati
	1	Kipas Aktif

Spesifikasi

Rentang Suhu
Pemanasan: 40°F hingga 90°F (4.5°C hingga 32.0°C)
Pendinginan: 50°F hingga 99°F (10.0°C hingga 37.0°C)

Suhu Ambien Kerja
32°F hingga 120°F (0 C° hingga 48.9°C)

Suhu Ambien Pengoperasian
37°F hingga 102°F (2.8°C hingga 38.9°C)

Suhu Pengiriman
-20°F hingga 120°F (-28.9°C hingga 48.9°C)

Kelembapan Relatif Pengoperasian
5% hingga 90% (tanpa kondensasi)

Dimensi Fisik dalam inci (mm) (T x L x D)
4-1/16" T x 4-1/16" L x 1-5/32" D
103.5 mm T x 103.5 mm L x 29 mm D

Peringkat Kelistrikan

Terminal	Voltase (50/60Hz)	Arus Operasi
W Pemanasan (Tumpukan Daya)	20-30 Vac 750 mV DC	0.02-1.0 A 100 mA DC
W2 (Aux) Pemanasan	20-30 Vac	0.02-1.0 A
E Pemanasan Darurat	20-30 Vac	0.02-0.5 A
Y Tahap 1 Kompresor	20-30 Vac	0.02-1.0 A
Y2 Tahap 2 Kompresor	20-30 Vac	0.02-1.0 A
G Kipas	20-30 Vac	0.02-0.5 A
O/B Peralihan	20-30 Vac	0.02-0.5 A
L/A Input	20-30 Vac	0.02-0.5 A

Pemecahan masalah

Jika Anda mengalami kesulitan dengan termostat Anda, silakan coba saran berikut.
Sebagian besar masalah dapat diperbaiki dengan cepat dan mudah.

Layar kosong

• Periksa pemutus sirkuit dan atur ulang jika perlu.
• Pastikan sakelar daya untuk sistem pemanas & pendingin dalam keadaan hidup.
• Pastikan pintu tungku tertutup rapat.
• Pastikan baterai alkaline AA baru terpasang dengan benar.

Sistem pemanas atau pendingin tidak merespons

• Tekan tombol Mode untuk mengatur sistem ke Heat (Pemanasan). Pastikan suhu yang diinginkan diatur lebih tinggi dari suhu di dalam ruangan.
• Tekan tombol Mode untuk mengatur sistem ke Cool (Pendinginan). Pastikan suhu yang diinginkan diatur lebih rendah dari suhu di dalam ruangan.
• Periksa pemutus sirkuit dan atur ulang jika perlu.
• Pastikan sakelar daya untuk sistem pemanas & pendingin dalam keadaan hidup.
• Pastikan pintu tungku tertutup rapat.
• Tunggu 5 menit agar sistem merespons.

Pengaturan suhu tidak berubah

Pastikan suhu pemanasan dan pendinginan diatur ke rentang yang dapat diterima:

• Pemanasan: 40°F hingga 90°F (4.5°C hingga 32.0°C)
• Pendinginan: 50°F hingga 99°F (10.0°C hingga 37.0°C)

"Cool On" (Pendinginan Aktif) atau "Heat On" (Pemanasan Aktif) berkedip

• Fitur perlindungan kompresor diaktifkan. Tunggu 5 menit agar sistem dimulai ulang dengan aman, tanpa merusak kompresor.

Pemanasan bantu berjalan saat pendinginan

• Untuk sistem pompa panas, verifikasi tidak ada kabel yang terpasang ke W pada sistem UWP. Lihat "Pemasangan kabel sistem pompa panas".

Pendinginan berjalan dengan panggilan untuk pemanasan

• Untuk sistem pompa panas, verifikasi tidak ada kabel yang terpasang ke W pada sistem UWP. Lihat "Pemasangan kabel sistem pompa panas".

BAHAYA LISTRIK
Dapat menyebabkan sengatan listrik atau kerusakan peralatan. Putuskan aliran listrik sebelum memulai pemasangan.

BAHAYA KERUSAKAN PERALATAN
Perlindungan kompresor dilewati selama pengujian. Untuk mencegah kerusakan peralatan, hindari memutar kompresor dengan cepat.

PEMBERITAHUAN MERKURI
Jika produk ini menggantikan kontrol yang mengandung merkuri dalam tabung tertutup, jangan buang kontrol lama ke tempat sampah. Hubungi otoritas pengelolaan limbah setempat untuk instruksi mengenai daur ulang dan pembuangan yang benar.

Bantuan pelanggan

Untuk bantuan terkait produk ini, silakan kunjungi customer.honeywell.com.

Atau hubungi Bebas Pulsa Layanan Pelanggan Honeywell di 1-800-468-1502.

Tarik untuk melepas termostat dari UWP.

Teknologi Rumah dan Gedung
Di AS:
Honeywell
715 Peachtree Street NE
Atlanta, GA 30308
customer.honeywell.com

^® Merek Dagang Terdaftar A.S.
© 2018 Honeywell International Inc.
33-00181EFS—11 M.S. Rev. 02-18
Dicetak di A.S.A.

Referensi

• Portal Pelanggan Honeywell

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh Panduan Termostat Terprogram Honeywell T6 Pro

Bahasa yang tersedia
