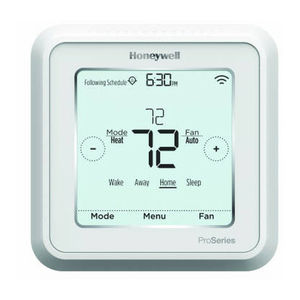

Manuale del termostato programmabile Honeywell T6 Pro

Il pacchetto include

• Termostato T6 Pro
• Sistema di montaggio UWP™
• Adattatore di installazione standard Honeywell (adattatore scatola J)
• Copripiastra decorativa Honeywell – Piccola; dimensioni 4-49/64 in x 4-49/64 in x 11/32 in (121 mm x 121 mm x 9 mm)
• Viti e tasselli
• 2 batterie AA
• Istruzioni di installazione e guida per l'utente

Installazione opzionale della piastra di copertura

NOTA: se la piastra di copertura opzionale non è necessaria, vedere "Installazione del sistema di montaggio UWP".

Utilizzare la piastra di copertura opzionale quando:

• Si monta il termostato su una scatola di derivazione elettrica
• Oppure quando è necessario coprire il divario di vernice dal vecchio termostato.

1. Separare l'adattatore della scatola di derivazione dalla piastra di copertura. Vedere la Figura 1.



2. Montare l'adattatore della scatola di derivazione sulla parete o su una scatola elettrica utilizzando uno qualsiasi degli otto fori per le viti. Inserire e serrare le viti di montaggio fornite con il kit della piastra di copertura. Non serrare eccessivamente. Vedere la Figura 2. Assicurarsi che la piastra adattatore sia a livello.



3. Fissare l'UWP agganciandolo al gancio superiore dell'adattatore della scatola di derivazione e quindi fissando a scatto la parte inferiore dell'UWP in posizione. Vedere la Figura 3.



4. Fissare a scatto la piastra di copertura sull'adattatore della scatola di derivazione. Vedere la Figura 4.


Installazione del sistema di montaggio UWP

5. Prima di iniziare, spegnere l'alimentazione alla scatola o all'interruttore automatico. Aprire la confezione per trovare l'UWP. Vedere la Figura 5.



6. Posizionare l'UWP sulla parete. Livellare e segnare le posizioni dei fori. Vedere la Figura 6.
   Praticare i fori nelle posizioni contrassegnate, quindi picchiettare leggermente i tasselli a parete forniti nella parete utilizzando un martello.
   ‒ Praticare fori da 7/32" per il cartongesso.



7. Aprire lo sportello e inserire i fili attraverso il foro dei fili dell'UWP. Vedere la Figura 7.



8. Posizionare l'UWP sopra i tasselli a parete. Inserire e serrare le viti di montaggio fornite con l'UWP. Non serrare eccessivamente. Serrare fino a quando l'UWP non si muove più. Chiudere lo sportello. Vedere la Figura 8.

   Utilizzare le 3 viti fornite n. 8 da 1-1/2"

Opzioni di alimentazione

Inserire i fili R e C nei terminali designati per l'alimentazione CA primaria (il terminale C è opzionale se le batterie sono installate, ma è consigliabile). Rimuovere i fili premendo le linguette dei terminali.

Inserire le batterie AA per l'alimentazione primaria o di backup.

Impostazione delle linguette del cursore

Impostare la linguetta del cursore R.

• Utilizzare il ponticello integrato (linguetta del cursore R) per distinguere tra sistemi a uno o due trasformatori.
• Se c'è un solo filo R ed è collegato al terminale R, Rc o RH, impostare il cursore in posizione alta (1 filo).
• Se c'è un filo collegato al terminale R e un filo collegato al terminale Rc, impostare il cursore in posizione bassa (2 fili).

NOTA: le linguette del cursore per i terminali U devono essere lasciate in posizione per i modelli T6 Pro.

Sistema di montaggio UWP

Linguetta del cursore R/Rc

Designazioni dei terminali di cablaggio

Nota: non tutti i terminali possono essere utilizzati, a seconda del tipo di sistema che viene cablato. I terminali più comunemente utilizzati sono ombreggiati.

S	Ingresso per sensori interni o esterni cablati (solo TH6320U e TH6220U)
S
Y	Contattore del compressore (stadio 1)
Y2	Contattore del compressore (stadio 2)
G	Relè del ventilatore
C	Comune 24 V CA. Per i sistemi a 2 trasformatori, utilizzare il filo comune dal trasformatore di raffreddamento.
U	Non utilizzato
U
L/A-A	Ingresso guasto pompa di calore (Comune (C) filo richiesto per LA/A)
O/B	Valvola di commutazione
AUX - W2	Relè di riscaldamento ausiliario Relè di riscaldamento (stadio 2)
E	Relè di riscaldamento di emergenza
W	Relè di riscaldamento (stadio 1)
K	Collegare a K sul modulo di risparmio fili**
R	Alimentazione 24 V CA dal trasformatore di riscaldamento*
Rc	Alimentazione 24 V CA dal trasformatore di raffreddamento*

* Il terminale può essere ponticellato utilizzando la linguetta del cursore. Vedere "Impostazione delle linguette del cursore" sopra.

** Il modulo di risparmio fili THP9045A1023 viene utilizzato nei sistemi di riscaldamento/raffreddamento quando si hanno solo quattro fili sul termostato e si ha bisogno di un quinto filo per un filo comune. Utilizzare il terminale K al posto dei terminali Y e G sui sistemi convenzionali o a pompa di calore per fornire il controllo della ventola e del compressore attraverso un singolo filo: il filo inutilizzato diventa quindi il filo comune. Vedere le istruzioni THP9045 per ulteriori informazioni.

Cablaggio di sistemi convenzionali: aria forzata e idronici

Le aree ombreggiate di seguito si applicano solo a TH6320U/TH6220U o come diversamente indicato.

Sistema 1H/1C (1 trasformatore)
R Alimentazione [1]
Rc [R+Rc uniti da linguetta scorrevole] [2]
Y Contattore del compressore
C Comune 24 V CA [3]
W Relè di riscaldamento
G Relè della ventola

Sistema 1H/1C (2 trasformatori)
R Alimentazione (trasformatore di riscaldamento) [1]
Rc Alimentazione (trasformatore di raffreddamento) [1]
Y Contattore del compressore
C Comune 24 V CA [3, 4]
W Relè di riscaldamento
G Relè della ventola

Sistema solo riscaldamento
R Alimentazione [1]
Rc [R+Rc uniti da linguetta scorrevole] [2]
C Comune 24 V CA [3]
W Relè di riscaldamento

Sistema solo riscaldamento con ventola
R Alimentazione [1]
Rc [R+Rc uniti da linguetta scorrevole] [2]
C Comune 24 V CA [3]
W Relè di riscaldamento
G Relè della ventola

Sistema solo riscaldamento (Serie 20) [5]
R Terminale valvola Serie 20 "R" [1]
Rc [R+Rc uniti da linguetta scorrevole] [2]
Y Terminale valvola Serie 20 "W"
C Comune 24 V CA [3]
W Terminale valvola Serie 20 "B"

Sistema solo raffreddamento
R Alimentazione [1]
Rc [R+Rc uniti da linguetta scorrevole] [2]
Y Contattore del compressore
C Comune 24 V CA [3]
G Relè della ventola

Sistema solo riscaldamento (valvola di zona aperta ad alimentazione) [5]
R Alimentazione [1]
Rc [R+Rc uniti da linguetta scorrevole] [2]
W Valvola
C Comune 24 V CA [3]

Sistema 2H/2C (1 trasformatore) [6]
R Alimentazione [1]
Rc [R+Rc uniti da linguetta scorrevole] [2]
Y Contattore del compressore (fase 1)
C Comune 24 V CA [3]
W Relè di riscaldamento (fase 1)
G Relè della ventola
W2 Relè di riscaldamento (fase 2)
Y2 Contattore del compressore (fase 2)

NOTE
Specifiche dei cavi: utilizzare un cavo termostato da 18 a 22 AWG. Non è richiesto un cavo schermato.
[1] Alimentazione. Fornire i mezzi di sezionamento e la protezione da sovraccarico come richiesto.
[2] Spostare la linguetta R-Slider su UWP sull'impostazione R. Per ulteriori informazioni, vedere "Impostazione delle linguette Slider".
[3] Connessione comune a 24 V CA opzionale.
[4] La connessione comune deve provenire dal trasformatore di raffreddamento.
[5] In ISU impostare il tipo di sistema di riscaldamento su Radiant Heat (Riscaldamento radiante). Impostare il numero di fasi di raffreddamento su 0.
[6] In Impostazione installatore, impostare il tipo di sistema su 2Heat/2Cool Conventional (2 riscaldamento/2 raffreddamento convenzionale).

Cablaggio dei sistemi a pompa di calore

Le aree ombreggiate di seguito si applicano solo a TH6320U/TH6220U o come diversamente indicato.

Sistema a pompa di calore 1H/1C
R Alimentazione [1]
Rc [R+Rc uniti dalla linguetta a scorrimento] [2]
Y Contattore compressore
C Comune 24 V CA [3]
O/B Valvola di inversione [7]
G Relè ventilatore
W Non utilizzare questo terminale per applicazioni a pompa di calore!

Sistema a pompa di calore 2H/1C [8]
R Alimentazione [1]
Rc [R+Rc uniti dalla linguetta a scorrimento] [2]
Y Contattore compressore
C Comune 24 V CA [3]
O/B Valvola di inversione [7]
G Relè ventilatore
Aux Riscaldamento ausiliario
E Relè di riscaldamento di emergenza
L Ingresso guasto pompa di calore
W Non utilizzare questo terminale per applicazioni a pompa di calore!

Sistema a pompa di calore 2H/2C (solo TH6320U) [9]
R Alimentazione [1]
Rc [R+Rc uniti dalla linguetta a scorrimento] [2]
Y Contattore compressore (stadio 1)
C Comune 24 V CA [3]
O/B Valvola di inversione [7]
G Relè ventilatore
Y2 Contattore compressore (stadio 2)
L Ingresso guasto pompa di calore
W Non utilizzare questo terminale per applicazioni a pompa di calore!

Sistema a pompa di calore 3H/2C (solo TH6320U) [10]
R Alimentazione [1]
Rc [R+Rc uniti dalla linguetta a scorrimento] [2]
Y Contattore compressore (stadio 1)
C Comune 24 V CA [3]
O/B Valvola di inversione [7]
G Relè ventilatore
Aux Riscaldamento ausiliario
E Relè di riscaldamento di emergenza
Y2 Contattore compressore (stadio 2)
L Ingresso guasto pompa di calore
W Non utilizzare questo terminale per applicazioni a pompa di calore!

Sistema a combustibile doppio (solo TH6320U / TH6220U)
R Alimentazione [1]
Rc [R+Rc uniti dalla linguetta a scorrimento] [2]
Y Contattore compressore (stadio 1)
C Comune 24 V CA [3]
O/B Valvola di inversione [7]
G Relè ventilatore
Aux Riscaldamento ausiliario
E Relè di riscaldamento di emergenza
Y2 Contattore compressore (stadio 2, se necessario) [11]
L Ingresso guasto pompa di calore
S Sensore esterno
S Sensore esterno
W Non utilizzare questo terminale per applicazioni a pompa di calore!

NOTE
Specifiche dei cavi: utilizzare un cavo termostato da 18 a 22 AWG. Non è richiesto un cavo schermato.
[1] Alimentazione. Fornire mezzi di disconnessione e protezione da sovraccarico come richiesto.
[2] Spostare la linguetta a scorrimento R sull'UWP sull'impostazione R. Per ulteriori informazioni, vedere "Impostazione delle linguette a scorrimento".
[3] Connessione comune 24 V CA opzionale.
[6] In Configurazione installatore, impostare il tipo di sistema su Convenzionale 2Heat/2Cool.
[7] In Configurazione installatore, impostare la valvola di inversione su O (per inversione di raffreddamento) o B (per inversione di riscaldamento).
[8] In ISU impostare il tipo di sistema di riscaldamento su Pompa di calore. 1 compressore e 1 stadio di riscaldamento di backup.
[9] In ISU impostare il tipo di sistema di riscaldamento su Pompa di calore. 2 compressori e 0 stadi di riscaldamento di backup.
[10] In ISU impostare il tipo di sistema di riscaldamento su Pompa di calore. 2 compressori e 1 stadio di riscaldamento di backup.
[11] Combustibile doppio con Y2 solo per TH6320U.

Montaggio del termostato

1. Spingere il filo in eccesso nell'apertura del muro.
2. Chiudere lo sportello UWP. Dovrebbe rimanere chiuso senza rigonfiamenti.
3. Allineare l'UWP con il termostato e spingere delicatamente finché il termostato non scatta in posizione.
4. Accendere l'alimentazione dalla scatola dell'interruttore o dall'interruttore.


Impostare l'ora e la data

Ora

1. Premere Menu (Menu) sul termostato.
2. Premere + o - per andare a TIME (ORA). Premere Select (Seleziona).
3. Premere + o - per scegliere tra 12 o 24 ore. Premere Select (Seleziona).
4. Utilizzare + o - per regolare l'ora. Premere Select (Seleziona).
5. Utilizzare + o - per regolare i minuti. Premere Select (Seleziona) per uscire dal menu Ora.


Data

1. Se si sta impostando l'ora in precedenza, continuare al passaggio 2. Se nella schermata Home, premere Menu (Menu) sul termostato.
2. Premere + o - per andare a DATE (DATA). Premere Select (Seleziona).
3. Utilizzare + o - per regolare l'anno. Premere Select (Seleziona).
4. Utilizzare + o - per regolare il mese. Premere Select (Seleziona).
5. Utilizzare + o - per regolare il giorno. Premere Select (Seleziona) per salvare e uscire dal menu Data.


Impostazioni di funzionamento del sistema

1. Premere il pulsante Mode (Modalità) per passare alla successiva modalità Sistema disponibile.
2. Scorrere le modalità finché non viene visualizzata la modalità Sistema richiesta e lasciarla per attivarla.


NOTA: le modalità Sistema disponibili variano in base al modello e alle impostazioni del sistema.

Modalità System (Sistema):
‒ Auto
‒ Heat (Riscaldamento)
‒ Cool (Raffreddamento)
‒ Em Heat (Riscaldamento di emergenza)
‒ Off (Spento)

Impostazioni di funzionamento del ventilatore

1. Premere il pulsante Fan (Ventilatore) per passare alla successiva modalità Ventilatore disponibile.
2. Scorrere le modalità finché non viene visualizzata la modalità Ventilatore richiesta e lasciarla per attivarla.


NOTA: le modalità Ventilatore disponibili variano in base alle impostazioni del sistema.

Modalità Fan (Ventilatore):
‒ Auto: il ventilatore funziona solo quando il sistema di riscaldamento o raffreddamento è acceso.
‒ On: il ventilatore è sempre acceso.
‒ Circ: il ventilatore funziona in modo casuale circa il 33% delle volte.

Avvisi o promemoria*

1. Premere Menu, quindi premere + finché il display non mostra ALRT.
2. Premere Select per visualizzare quali avvisi sono presenti.
3. Viene visualizzata la parola SNZE (SNOOZE).
4. Premere di nuovo Select per posticipare il promemoria di 7 giorni.
5. Per cancellare l'avviso, premere Select, quindi premere + per andare a CLER (Cancella).
6. Premere Select per cancellare il promemoria.


* Alcuni avvisi non possono essere posticipati o cancellati. Se ciò accadesse, si prega di contattare il proprio professionista locale per il riscaldamento e il raffreddamento. L'impianto di riscaldamento e raffreddamento potrebbe richiedere assistenza.

Configurazione installatore (ISU)

1. Tenere premuti i pulsanti CENTER e + per circa 3 secondi per accedere al menu avanzato.
2. Premere Select per accedere a ISU.
3. Premere Select per scorrere le opzioni di configurazione del menu.
4. Premere + o - per modificare i valori o selezionare tra le opzioni disponibili.
5. Premere Select e confermare le impostazioni oppure premere Back per ignorare le modifiche e tornare alla schermata del menu ISU per continuare a modificare un'altra opzione di configurazione.
6. Per terminare il processo di configurazione e salvare le impostazioni, premere Home e tornare alla schermata Home.



NOTA: Un elenco completo di tutti i parametri e le opzioni di configurazione (ISU) inizia di seguito.

Opzioni di configurazione avanzate (ISU)

NOTA: a seconda delle impostazioni di sistema, alcune opzioni potrebbero non essere disponibili.

#ISU	Nome ISU	Opzioni ISU (predefinite di fabbrica in grassetto)
120	Opzioni di programmazione	0 = Non programmabile 2 = Programmabile 5-2 3 = Programmabile 5-1-1 4 = Programmabile 7 giorni
125	Scala di indicazione della temperatura	0 = Fahrenheit 1 = Celsius
130	Sensore esterno (solo TH6320U / TH6220U)	0 = Nessuno 1 = Sensore esterno cablato
200	Tipo di sistema di riscaldamento	1 = Riscaldamento ad aria forzata convenzionale 2 = Pompa di calore 3 = Riscaldamento a pannelli radianti 5 = Nessuno (solo raffreddamento)
205	Tipo di apparecchiatura di riscaldamento	Riscaldamento ad aria forzata convenzionale: 1 = Aria forzata a gas a efficienza standard 2 = Aria forzata a gas ad alta efficienza 3 = Aria forzata a olio 4 = Aria forzata elettrica 5 = Ventola a serpentina ad acqua calda Pompa di calore: 7 = Pompa di calore aria-aria 8 = Pompa di calore geotermica Riscaldamento a pannelli radianti: 9 = Riscaldamento a pannelli radianti ad acqua calda 12 = Vapore
218	Valvola di inversione O/B	0 = O (O/B in raffreddamento) 1 = B (O/B in riscaldamento)
220	Fasi di raffreddamento/Fasi del compressore 200=Conv / 200=HP	0, 1, 2 Nota: solo 1 fase del compressore disponibile sul modello TH6210U. Solo 1 fase del compressore disponibile sul modello TH6220U se configurato per la pompa di calore.
221	Fasi di riscaldamento/Fasi di riscaldamento di backup	Fasi di riscaldamento: 1, 2 Fasi di riscaldamento di backup: 0, 1
230	Controllo della ventola in riscaldamento	1 = La ventola è controllata dall'apparecchiatura 2 = La ventola è controllata dal termostato
253	Controllo del terminale Aux/E (fissato all'impostazione "0" su tutti i modelli tranne TH6320U)	0 = Aziona Aux & E insieme 1 = Aux ed E indipendenti
255	Fonte di riscaldamento di backup (solo pompa di calore) (solo TH6320U / TH6220U)	1 = Aria forzata elettrica 2 = Aria forzata a gas/olio (o aria forzata a combustibili fossili)
256	Fonte di riscaldamento di emergenza (solo TH6320U)	1 = Aria forzata elettrica 2 = Aria forzata a gas/olio (o aria forzata a combustibili fossili)
260	Kit combustibili fossili esterno (solo TH6320U / TH6220U)	0 = Il termostato controlla il riscaldamento di backup 1 = Il kit combustibili fossili esterno controlla il riscaldamento di backup
300	Commutazione del sistema	0 = Manuale 1 = Automatico
303	Differenziale di commutazione automatica	0°F a 5°F 0.0°C a 2.5°C Nota: il differenziale NON è una banda morta. Honeywell utilizza un algoritmo avanzato che fissa la banda morta a 0°F. L'impostazione del differenziale è il numero minimo di gradi dal punto di riferimento necessario per passare dall'ultima modalità in esecuzione (riscaldamento o raffreddamento) alla modalità opposta quando il termostato è in commutazione automatica. Questo è più avanzato dei termostati precedenti.
340	Caduta di riscaldamento di backup	0 = Comfort 2 = 2°F 3 = 3°F 4 = 4°F 5 = 5°F 6 = 6°F 7 = 7°F 8 = 8°F 9 = 9°F 10 = 10°F 11 = 11°F 12 = 12°F 13 = 13°F 14 = 14°F 15 = 15°F Nota: l'impostazione 0 (comfort) è disponibile solo se il riscaldamento di backup (ISU 255) è impostato su elettrico.
350	Timer upstage per il riscaldamento di backup	0 = Disattivato 1 = 30 minuti 2 = 45 minuti 3 = 60 minuti 4 = 75 minuti 5 = 90 minuti 6 = 2 ore 7 = 3 ore 8 = 4 ore 9 = 5 ore 10 = 6 ore 11 = 8 ore 12 = 10 ore 13 = 12 ore 14 = 14 ore 16 = 16 ore
355	Blocco compressore/Punto di bilanciamento	-- = Disattivato Da 5°F a 60°F (con incrementi di 5°F) Da -15.0°C a 15.5°C (con incrementi di 2.5°C o 3.0°C) Nota: utilizzare un sensore cablato per impostare il blocco del compressore/punto di bilanciamento su TH6320U / TH6220U.
356	Riscaldamento di backup con blocco esterno	-- = Disattivato Da 5°F a 65°F (con incrementi di 5°F) Da -15.0°C a 18.5°C (con incrementi di 2.5°C o 3.0°C)
365	Frequenza di ciclo del compressore (fase 1)	1 - 6
366	Frequenza di ciclo del compressore (fase 1)	1 - 6
370	Frequenza di ciclo del riscaldamento (fase 1)	1 - 12
371	Frequenza di ciclo del riscaldamento (fase 2)	1 - 12
375	Riscaldamento della frequenza di ciclo Riscaldamento ausiliario	1 - 12
378	Riscaldamento della frequenza di ciclo Riscaldamento di emergenza (solo TH6320U)	1 - 12
387	Protezione del compressore	0 = Disattivata 1 - 5 minuti
425	Recupero intelligente adattivo	0 = No 1 = Sì Nota: il recupero intelligente adattivo (AIR) è un'impostazione di comfort. L'apparecchiatura di riscaldamento o raffreddamento si accenderà prima, assicurando che la temperatura interna corrisponda al punto di riferimento all'ora programmata.
430	Punto di riferimento minimo per il raffreddamento	Da 50°F a 99°F (50°F) Da 10.0°C a 37.0°C (10.0°C)
431	Punto di riferimento massimo per il riscaldamento	Da 40°F a 90°F (90°F) Da 4.5°C a 32.0°C (32.0°C)
435	Blocco tastiera	0 = Nessuno 1 = Parziale 2 = Completo
500	Il sensore di temperatura interna è CABLATO al sistema? (solo TH6320U / TH6220U)	0 = No 1 = Sì
515	Tipo di sensore interno (solo TH6320U / TH6220U)	0 = 10k 1 = 20k
520	Quali sensori verranno utilizzati per il controllo della TEMPERATURA? (Viene calcolata la media di più sensori) Solo TH6320U / TH6220U)	1 = Solo termostato 2 = Solo cablato 3 = Media
702	Numero di filtri dell'aria	0 - 2
711	Promemoria sostituzione filtro dell'aria 1	0 = Disattivato 1 = 10 giorni di tempo di esecuzione 2 = 20 giorni di tempo di esecuzione 3 = 30 giorni di tempo di esecuzione 4 = 45 giorni di tempo di esecuzione 5 = 60 giorni di tempo di esecuzione 6 = 90 giorni di tempo di esecuzione 7 = 120 giorni di tempo di esecuzione 8 = 150 giorni di tempo di esecuzione 9 = 30 giorni di calendario 10 = 45 giorni di calendario 11 = 60 giorni di calendario 12 = 75 giorni di calendario 13 = 3 mesi di calendario 14 = 4 mesi di calendario 15 = 5 mesi di calendario 16 = 6 mesi di calendario 17 = 9 mesi di calendario 18 = 12 mesi di calendario 19 = 15 mesi di calendario
712	Promemoria sostituzione filtro dell'aria 2	0 = Disattivato 1 = 10 giorni di tempo di esecuzione 2 = 20 giorni di tempo di esecuzione 3 = 30 giorni di tempo di esecuzione 4 = 45 giorni di tempo di esecuzione 5 = 60 giorni di tempo di esecuzione 6 = 90 giorni di tempo di esecuzione 7 = 120 giorni di tempo di esecuzione 8 = 150 giorni di tempo di esecuzione 9 = 30 giorni di calendario 10 = 45 giorni di calendario 11 = 60 giorni di calendario 12 = 75 giorni di calendario 13 = 3 mesi di calendario 14 = 4 mesi di calendario 15 = 5 mesi di calendario 16 = 6 mesi di calendario 17 = 9 mesi di calendario 18 = 12 mesi di calendario 19 = 15 mesi di calendario
1400	Retroilluminazione	0 = Su richiesta 1 = Continua Nota: filo comune necessario per la continua.
1401	Luminosità della retroilluminazione	1 - 5 Nota: visualizzato solo se è selezionata la retroilluminazione continua.
1410	Formato orario	12 / 24
1415	Ora legale	0 = Disattivata 1 = Attivata
1420	Offset visualizzazione temperatura	Da -3 a 3F (0) Da -1.5 a 1.5C (0)

Test di sistema dell'installatore

Per eseguire un Test di sistema:

1. Tenere premuti i pulsanti CENTER e + per circa 3 secondi per accedere al menu avanzato.
2. Utilizzare + per andare su TEST. Premere Select (Seleziona) per accedere al Test di sistema.
3. Utilizzare + per passare da Heat (Riscaldamento), Cool (Raffreddamento), Fan (Ventola), Em Heat (Riscaldamento di emergenza) o Ver (informazioni sulla versione del termostato). Premere Select (Seleziona).
4. Premere + per attivare gli stadi uno alla volta e premere - per disattivarli.
5. Utilizzare il pulsante Home per uscire dal Test di sistema.



System test (Test di sistema)		System status (Stato del sistema)
Le aree ombreggiate di seguito si applicano solo a TH6320U/TH6220U o come diversamente indicato.
Heat (Riscaldamento)	0	All Off (Tutto spento)
	1	Heat Stage 1 on (Fase 1 del riscaldamento attiva)
	2	Heat Stage 2 also on (Anche la fase 2 del riscaldamento è attiva)
	3	Heat Stage 3 also on (Anche la fase 3 del riscaldamento è attiva)
Cool (Raffreddamento)	0	All Off (Tutto spento)
	1	Cool Stage 1 on (Fase 1 del raffreddamento attiva)
	2	Cool Stage 2 also on (Anche la fase 2 del raffreddamento è attiva)
Em Heat (Riscaldamento di emergenza)	0	All Off (Tutto spento)
	1	Em Heat on (Riscaldamento di emergenza attivo)
Fan (Ventola)	0	Fan Off (Ventola spenta)
	1	Fan On (Ventola attiva)

Specifiche

Intervalli di temperatura
Riscaldamento: da 4,5 °C a 32,0 °C (da 40 °F a 90 °F)
Raffreddamento: da 10,0 °C a 37,0 °C (da 50 °F a 99 °F)

Temperatura ambiente di lavoro
Da 0 °C a 48,9 °C (da 32 °F a 120 °F)

Temperatura ambiente operativa
Da 2,8 °C a 38,9 °C (da 37 °F a 102 °F)

Temperatura di spedizione
Da -28,9 °C a 48,9 °C (da -20 °F a 120 °F)

Umidità relativa operativa
Da 5% a 90% (senza condensa)

Dimensioni fisiche in pollici (mm) (A x L x P)
4-1/16" A x 4-1/16" L x 1-5/32" P
103,5 mm A x 103,5 mm L x 29 mm P

Valori nominali elettrici

Terminale	Tensione (50/60Hz)	Corrente di funzionamento
W Heating (Riscaldamento) (Powerpile)	20-30 Vac 750 mV DC	0.02-1.0 A 100 mA DC
W2 (Aux) Heating (Riscaldamento ausiliario)	20-30 Vac	0.02-1.0 A
E Emergency Heat (Riscaldamento di emergenza)	20-30 Vac	0.02-0.5 A
Y Compressor Stage 1 (Fase 1 del compressore)	20-30 Vac	0.02-1.0 A
Y2 Compressor Stage 2 (Fase 2 del compressore)	20-30 Vac	0.02-1.0 A
G Fan (Ventola)	20-30 Vac	0.02-0.5 A
O/B Changeover (Inversione)	20-30 Vac	0.02-0.5 A
L/A Input (Ingresso)	20-30 Vac	0.02-0.5 A

Risoluzione dei problemi

In caso di difficoltà con il termostato, provare i seguenti suggerimenti.
La maggior parte dei problemi può essere risolta rapidamente e facilmente.

Il display è vuoto

• Controllare l'interruttore automatico e ripristinarlo se necessario.
• Assicurarsi che l'interruttore di alimentazione del sistema di riscaldamento e raffreddamento sia acceso.
• Assicurarsi che lo sportello della caldaia sia chiuso saldamente.
• Assicurarsi che le batterie alcaline AA nuove siano installate correttamente.

Il sistema di riscaldamento o raffreddamento non risponde

• Premere il pulsante Mode (Modalità) per impostare il sistema su Heat (Riscaldamento). Assicurarsi che la temperatura desiderata sia impostata su un valore superiore alla temperatura interna.
• Premere il pulsante Mode (Modalità) per impostare il sistema su Cool (Raffreddamento). Assicurarsi che la temperatura desiderata sia impostata su un valore inferiore alla temperatura interna.
• Controllare l'interruttore automatico e ripristinarlo se necessario.
• Assicurarsi che l'interruttore di alimentazione del sistema di riscaldamento e raffreddamento sia acceso.
• Assicurarsi che lo sportello della caldaia sia chiuso saldamente.
• Attendere 5 minuti affinché il sistema risponda.

Le impostazioni della temperatura non cambiano

Assicurarsi che le temperature di riscaldamento e raffreddamento siano impostate su intervalli accettabili:

• Riscaldamento: da 4,5 °C a 32,0 °C (da 40 °F a 90 °F)
• Raffreddamento: da 10,0 °C a 37,0 °C (da 50 °F a 99 °F)

"Cool On" (Raffreddamento attivo) o "Heat On" (Riscaldamento attivo) lampeggia

• La funzione di protezione del compressore è attiva. Attendere 5 minuti affinché il sistema si riavvii in modo sicuro, senza danneggiare il compressore.

Il riscaldamento ausiliario funziona durante il raffreddamento

• Per i sistemi con pompa di calore, verificare che non ci sia un cavo collegato a W sui sistemi UWP. Vedere "Cablaggio dei sistemi con pompa di calore".

Il raffreddamento funziona con una richiesta di riscaldamento

• Per i sistemi con pompa di calore, verificare che non ci sia un cavo collegato a W sui sistemi UWP. Vedere "Cablaggio dei sistemi con pompa di calore".

PERICOLO ELETTRICO
Può causare scosse elettriche o danni alle apparecchiature. Scollegare l'alimentazione prima di iniziare l'installazione.

PERICOLO DI DANNI ALLE APPARECCHIATURE
La protezione del compressore viene bypassata durante il test. Per evitare danni alle apparecchiature, evitare di attivare e disattivare rapidamente il compressore.

AVVISO SUL MERCURIO
Se questo prodotto sta sostituendo un controllo che contiene mercurio in un tubo sigillato, non gettare il vecchio controllo nella spazzatura. Contattare l'autorità locale di gestione dei rifiuti per istruzioni sul riciclaggio e sul corretto smaltimento.

Assistenza clienti

Per assistenza con questo prodotto, visitare customer.honeywell.com.

Oppure chiamare il servizio clienti Honeywell al numero verde 1-800-468-1502.

Tirare per rimuovere il termostato dall'UWP.

Home and Building Technologies
Negli Stati Uniti:
Honeywell
715 Peachtree Street NE
Atlanta, GA 30308
customer.honeywell.com

^® Marchio registrato negli Stati Uniti.
© 2018 Honeywell International Inc.
33-00181EFS—11 M.S. Rev. 02-18
Stampato negli Stati Uniti.

Riferimenti

• Honeywell Customer Portal

Scarica manuale

Qui puoi scaricare la versione completa in PDF del manuale, può contenere ulteriori istruzioni di sicurezza, informazioni sulla garanzia, regole FCC, ecc.

Scarica Manuale del termostato programmabile Honeywell T6 Pro

Lingue disponibili
