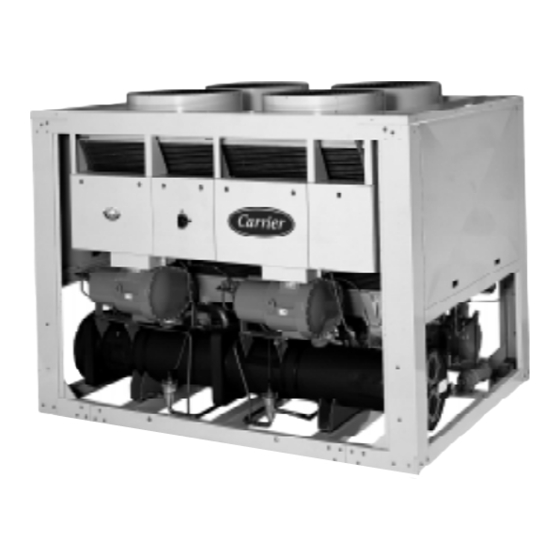

Carrier 30HXC/30GX бұрандалы компрессор нұсқаулығы

КІРІСПЕ

30HXC және 30GX қондырғысын алғашқы іске қосудан бұрын, іске қосуға, пайдалануға және техникалық қызмет көрсетуге қатысатындар осы нұсқаулықпен және басқа да қажетті жұмыс деректерімен мұқият танысуы керек. Бұл кітап іске қосу процедураларын орындамас бұрын басқару жүйесімен танысу үшін жалпы шолуды ұсынады. Осы нұсқаулықтағы процедуралар машинаны дұрыс іске қосу және пайдалану үшін қажетті ретпен орналастырылған.

ҚАУІПСІЗДІК ШАРАЛАРЫ

30HXC және 30GX сұйық салқындатқыштары конструкциялық сипаттамалар шегінде жұмыс істегенде қауіпсіз және сенімді қызмет көрсетуді қамтамасыз етуге арналған. Бұл жабдықты пайдалану кезінде жабдық пен мүлікке зақым келтірмеу немесе персоналдың жарақат алуын болдырмау үшін дұрыс шешім қабылдаңыз және қауіпсіздік шараларын сақтаңыз.

Машина нұсқаулығында, сондай-ақ осы нұсқауда көрсетілген процедуралар мен қауіпсіздік шараларын түсініп, орындаңыз.

Салқындатқыш заттардың рельефтік клапандарын ғимарат ішінде ЖЕЛДЕТПЕҢІЗ. Рельефтік клапаннан шығатын жер сыртқа шығарылуы керек. Жабық кеңістіктегі салқындатқыш заттың жиналуы оттегін ығыстырып, тұншығуға немесе жарылысқа әкелуі мүмкін.
Әсіресе жабық және төмен төбелі кеңістіктер үшін жеткілікті желдетуді ҚАМТАМАСЫЗ ЕТІҢІЗ. Будың жоғары концентрациясын жұту зиянды және жүрек жұмысының бұзылуына, ес-түссіздікке немесе өлімге әкелуі мүмкін. Бу ауадан ауыр және тыныс алу үшін қол жетімді оттегінің мөлшерін азайтады. Өнім көзді және теріні тітіркендіреді. Ыдырау өнімдері қауіпті.
Желілерді тазарту немесе машинаны кез келген мақсатта қысымдау үшін ОТТЕГІНІ ПАЙДАЛАНБАҢЫЗ. Оттегі газы маймен, консистентті маймен және басқа да жалпы заттармен қатты әрекеттеседі.
Көрсетілген сынақ қысымдарынан ЕШҚАШАН АСЫРМАҢЫЗ, нұсқаулық әдебиетін және жабдық тақтасындағы конструкциялық қысымдарды тексеру арқылы рұқсат етілген сынақ қысымын ТЕКСЕРІҢІЗ.
Ағып кетуді тексеру үшін АУАНЫ ПАЙДАЛАНБАҢЫЗ. Тек салқындатқыш затты немесе құрғақ азотты пайдаланыңыз.
Кез келген қауіпсіздік құрылғысын ӨШІРМЕҢІЗ.
Кез келген машинаны іске қосудан бұрын барлық қысымды басатын құрылғылардың дұрыс орнатылғанына КӨЗ ЖЕТКІЗІҢІЗ.

Салқындатқыш заттың барлық желісінен немесе ыдысынан барлық салқындатқыш зат (сұйық және бу) шығарылмайынша, кез келген салқындатқыш желісін немесе ыдысын ДӘНЕКЕРЛЕМЕҢІЗ НЕМЕСЕ ЖАЛЫНМЕН КЕСПЕҢІЗ. Бу іздерін құрғақ ауа азотымен ығыстыру керек, ал жұмыс аймағы жақсы желдетілуі керек. Ашық жалынмен жанасқан салқындатқыш зат улы газдарды шығарады.
Білікті электрик болмасаңыз, қуаттандырылған жабдықта ЖҰМЫС ЖАСАМАҢЫЗ.
БАРЛЫҚ ҚУАТ ӨШІРІЛГЕНІНЕ және қалдық кернеу конденсаторлардан немесе қатты күйдегі компоненттерден ағып кетуі мүмкін екеніне сенімді болмайынша, басқару панельдерін, ажыратқыштарды, релелерді және т.б. қоса алғанда, электрлік компоненттерде ЖҰМЫС ЖАСАМАҢЫЗ.
Техникалық қызмет көрсету кезінде электр тізбектерін АШЫҚ КҮЙІНДЕ БЕКІТІП, БЕЛГІЛЕҢІЗ. ЕГЕР ЖҰМЫС ҮЗІЛСЕ, жұмысты қайта бастамас бұрын барлық тізбектердің қуатсыздандырылғанын тексеріңіз.
Салқындатқыш затты СИФОНДАМАҢЫЗ.
Теріге сұйық салқындатқыш заттың ТӨГІЛУІНЕН немесе оның көздерге түсуінен САҚ БОЛЫҢЫЗ. ҚАУІПСІЗДІК КӨЗІЛДІРІГІН ПАЙДАЛАНЫҢЫЗ. Теріге төгілген кез келген затты сабынмен және сумен жуыңыз. Егер сұйық салқындатқыш зат көздерге түссе,
ДЕРЕУ КӨЗДЕРДІ сумен ШАЙЫҢЫЗ және дәрігерге қаралыңыз.
Салқындатқыш контейнеріне ЕШҚАШАН ашық жалынды немесе тірі буды ҚОЛДАНБАҢЫЗ. Қауіпті шамадан тыс қысым пайда болуы мүмкін. Егер салқындатқышты қыздыру қажет болса, тек жылы суды пайдаланыңыз.
Бір реттік (қайтарылмайтын) баллондарды ҚАЙТА ПАЙДАЛАНБАҢЫЗ немесе оларды қайта толтыруға тырыспаңыз. Бұл ҚАУІПТІ ЖӘНЕ ЗАҢСЫЗ. Баллондар босатылған кезде қалған газ қысымын эвакуациялаңыз, жағаны босатыңыз және клапан сабағын бұрап алыңыз және тастаңыз. ӨРТЕМЕҢІЗ.
Машинаға салқындатқыш затты қоспас бұрын САЛҚЫНДАТҚЫШ ЗАТТЫҢ ТҮРІН ТЕКСЕРІҢІЗ. Дұрыс емес салқындатқыш затты енгізу осы машинаның зақымдалуына немесе дұрыс жұмыс істемеуіне әкелуі мүмкін.
Машина қысымда тұрғанда немесе машина жұмыс істеп тұрғанда фитингтерді, компоненттерді және т.б. АЛЫП ТАСТАУҒА ТЫРЫСПАҢЫЗ. Салқындатқыш қосылымын ажыратпас бұрын қысымның 0 кПа екеніне көз жеткізіңіз.
ЖЫЛЫНА КЕМ ДЕГЕНДЕ БІР РЕТ барлық рельефтік құрылғыларды МҰҚИЯТ ТЕКСЕРІҢІЗ. Егер машина коррозиялық ортада жұмыс істесе, құрылғыларды жиірек аралықтармен тексеріңіз.
Клапан корпусының немесе механизмінің ішінде коррозия немесе бөгде заттың (тот, кір, қақ және т.б.) жиналуы табылған кезде кез келген рельефтік құрылғыны ЖӨНДЕУГЕ НЕМЕСЕ ҚАЛПЫНА КЕЛТІРУГЕ ТЫРЫСПАҢЫЗ. Құрылғыны ауыстырыңыз.
Рельефтік құрылғыларды тізбектей немесе кері орнатпаңыз.

Салқындатқыш желілеріне АЯҚ БАСПАҢЫЗ. Үзілген желілер шамадан тыс қозғалып, салқындатқыш затты шығарып, жарақатқа әкелуі мүмкін.
Машинаның үстіне ӨРМЕЛЕП ШЫҚПАҢЫЗ. Платформаны немесе сахнаны пайдаланыңыз.
Ауыр компоненттерді көтеру немесе жылжыту үшін МЕХАНИКАЛЫҚ ЖАБДЫҚТЫ (кран, көтергіш және т.б.) ПАЙДАЛАНЫҢЫЗ. Компоненттер жеңіл болса да, сырғып кету немесе тепе-теңдікті жоғалту қаупі болған кезде механикалық жабдықты пайдаланыңыз.
Белгілі бір автоматты іске қосу құрылғылары МҰНАРА ЖЕЛДЕТКІШІН НЕМЕСЕ СОРҒЫЛАРДЫ ҚОСУЫ МҮМКІН екенін ЕСКЕРІҢІЗ. Мұнара желдеткіштерінің немесе сорғылардың алдындағы ажыратқышты ашыңыз.
Тек түпнұсқа жабдықтың кодтық талаптарына сәйкес келетін жөндеу немесе ауыстыру бөлшектерін ғана ПАЙДАЛАНЫҢЫЗ.
Білікті органның рұқсатынсыз өнеркәсіптік тұздықтар бар су қораптарын ЖЕЛДЕТПЕҢІЗ НЕМЕСЕ СУЫН АҒЫЗБАҢЫЗ.
Су қорабы толығымен құрғатылмайынша, су қорабының болттарын БОСАТПАҢЫЗ.
Гайканың оң жіппен ілінісуін тексермейінше, тығыздағыш безінің гайкасын БОСАТПАҢЫЗ.
Барлық клапандарды, фитингтерді және құбырларды коррозия, тот, ағып кету немесе зақымдану үшін ПЕРИОДТЫ ТҮРДЕ ТЕКСЕРІП ТҰРЫҢЫЗ.
Конденсаттың немесе жаңбыр суының жиналуын болдырмау үшін әрбір қысымды басатын құрылғының жанындағы желдету желісінде ДРЕНАЖДЫҚ қосылымды ҚАМТАМАСЫЗ ЕТІҢІЗ.

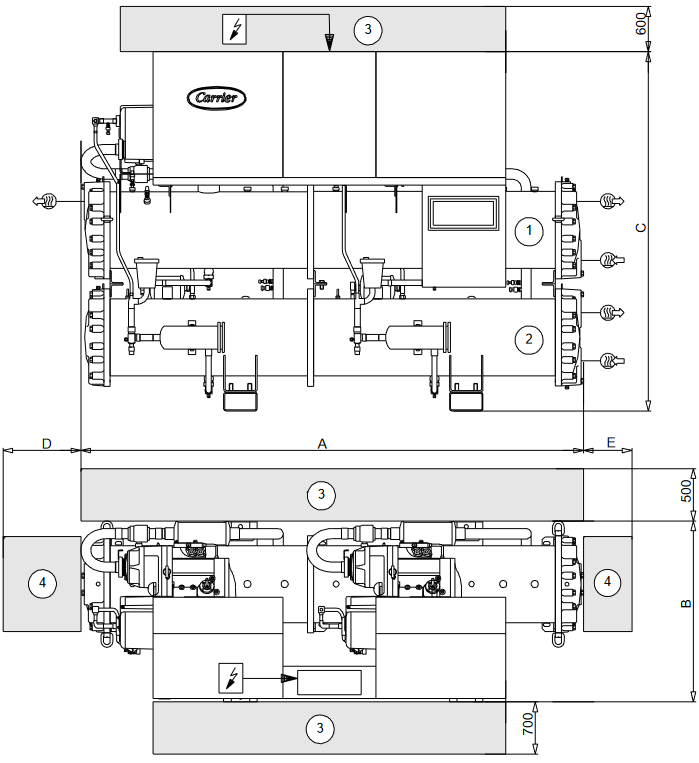

ӨЛШЕМДЕРІ, САҢЫЛАУЛАРЫ, САЛМАҚТЫҢ БӨЛІНУІ

30HXC 080-190

30HXC080
30HXC090
30HXC100
30HXC110

1. Буландырғыш
2. Конденсатор
3. Пайдалану және техникалық қызмет көрсету үшін қажетті саңылаулар
4. Жылу алмастырғыш түтігін алу үшін қажетті саңылаулар. D және E саңылаулары сол жақта да, оң жақта да болуы мүмкін.

Су кіретін жер

Су шығатын жер

Қуат көзі

кг: жалпы жұмыс салмағы

ЕСКЕРТПЕ: Орнатуды жобалау кезінде қондырғымен бірге берілген сертификатталған өлшемдік сызбаларға жүгініңіз.

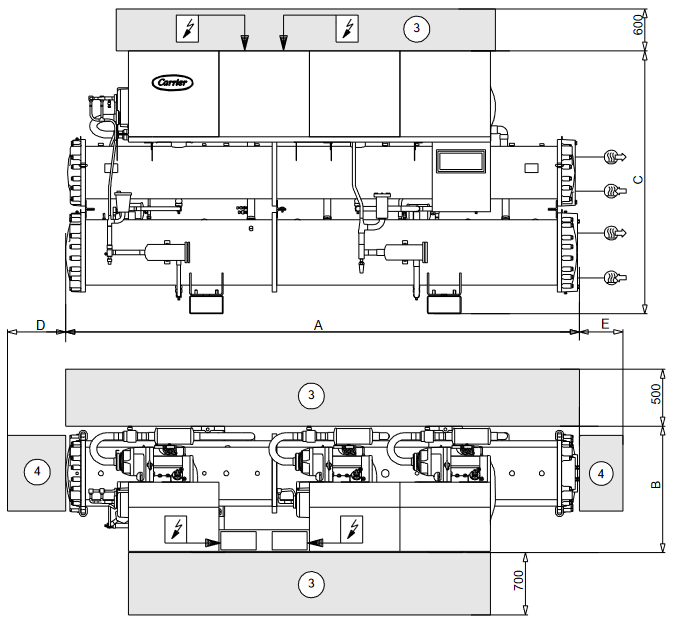

30HXC 200-375

1. Буландырғыш
2. Конденсатор
3. Пайдалану және техникалық қызмет көрсету үшін қажетті саңылаулар
4. Жылу алмастырғыш түтігін алу үшін қажетті саңылаулар. D және E саңылаулары сол жақта да, оң жақта да болуы мүмкін.

Су кіретін жер

Су шығатын жер

Қуат көзі

кг: жалпы жұмыс салмағы

ЕСКЕРТПЕ: Орнатуды жобалау кезінде қондырғымен бірге берілген сертификатталған өлшемдік сызбаларға жүгініңіз.

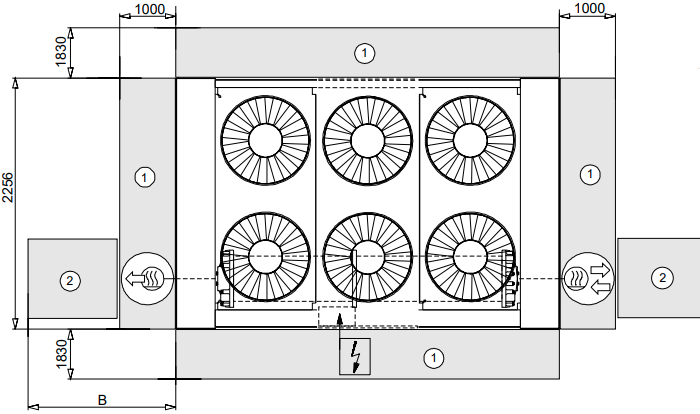

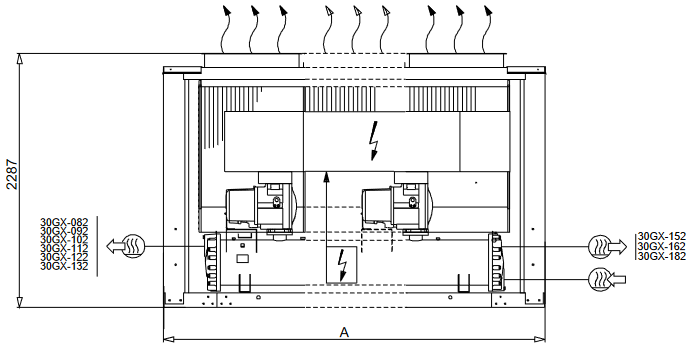

30GX 082-182

30GX-082
30GX-092
30GX-102
30GX-112
30GX-122
30GX-132
30GX-152
30GX-162
30GX-182

1. Пайдалану және техникалық қызмет көрсету үшін қажетті саңылаулар
2. Жылу алмастырғыш түтігін алу үшін қажетті саңылаулар. Саңылаулар сол жақта да, оң жақта да болуы мүмкін.

Су кіретін жер

Су шығатын жер

Қуат көзі

Ауа шығатын жер - кедергі жасамаңыз

кг: жалпы жұмыс салмағы

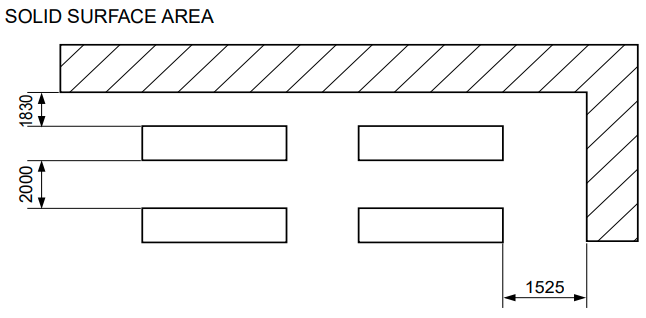

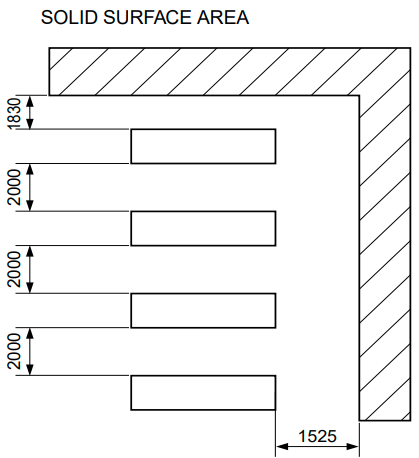

Бірнеше салқындатқышты орнату

Ескертпелер:

1. Қондырғыда ауа ағыны үшін келесідей саңылаулар болуы керек:
   Үсті: ешқандай жолмен шектемеңіз
2. Бірнеше салқындатқыш болған жағдайда (төрт қондырғыға дейін), олардың арасындағы тиісті саңылау бүйірлік кеңістік талабы үшін 1830-дан 2000 мм-ге дейін ұлғайтылуы керек.
3. Салқындатқыш түтікті алу үшін саңылаулар қажет.

ЕСКЕРТПЕ: Орнатуды жобалау кезінде қондырғымен бірге берілген сертификатталған өлшемдік сызбаларға жүгініңіз.

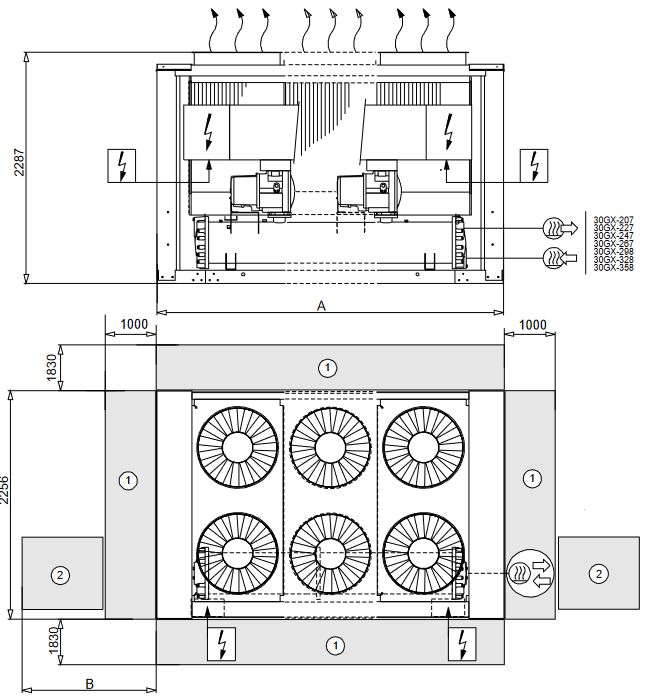

30GX 207-358

30GX-207
30GX-227
30GX-247
30GX-267
30GX-298
30GX-328
30GX-358

1. Пайдалану және техникалық қызмет көрсету үшін қажетті саңылаулар
2. Жылу алмастырғыш түтігін алу үшін қажетті саңылаулар. Саңылаулар сол жақта да, оң жақта да болуы мүмкін.

Су кіретін жер

Су шығатын жер

Қуат көзі

Ауа шығатын жер - кедергі жасамаңыз

кг: жалпы жұмыс салмағы

Бірнеше салқындатқышты орнату

Ескертпелер:

1. Қондырғыда ауа ағыны үшін келесідей саңылаулар болуы керек:
   Үсті: ешқандай жолмен шектемеңіз
2. Бірнеше салқындатқыш болған жағдайда (төрт қондырғыға дейін), олардың арасындағы тиісті саңылау бүйірлік кеңістік талабы үшін 1830-дан 2000 мм-ге дейін ұлғайтылуы керек.
3. Салқындатқыш түтікті алу үшін саңылаулар қажет.

ЕСКЕРТПЕ: Орнатуды жобалау кезінде қондырғымен бірге берілген сертификатталған өлшемдік сызбаларға жүгініңіз.

ФИЗИКАЛЫҚ ДЕРЕКТЕР 30HXC

* Standardised Eurovent conditions: evaporator entering/leaving water temperatures = 12°C/7°C, condenser water entering/leaving water temperatures = 30°C/35°C Net cooling capacity: Gross cooling capacity minus the water pump heat against the internal evaporator pressure drop. ** The compressor size corresponds to the nominal capacity in tons (1 ton = 3.517 kW). (Стандартталған Eurovent жағдайлары: буландырғышқа кіретін/шығатын су температурасы = 12°C/7°C, конденсаторға кіретін/шығатын су температурасы = 30°C/35°C. Таза салқындату қуаты: Жалпы салқындату қуатынан ішкі буландырғыш қысымының төмендеуіне қарсы су сорғысының жылуын алып тастау. ** Компрессордың өлшемі тоннадағы номиналды қуатқа сәйкес келеді (1 тонна = 3,517 кВТ).)

30HXC ЭЛЕКТРЛІК ДЕРЕКТЕРІ

* Eurovent стандартының шарттары: Эвапораторға кіретін/шығатын су температурасы 12°C және 7°C. Конденсаторға кіретін/шығатын су температурасы 30°C/35°C.
** Қуат кірісі, компрессор, қондырғының жұмыс шектерінде (эвапораторға кіретін/шығатын су температурасы = 15°C/10°C, конденсаторға кіретін/шығатын су температурасы = 40°C/45°C) және 400 V номиналды кернеу (қондырғының атаулық тақтайшасында берілген деректер).
*** Қондырғының ең жоғары қуат кірісіндегі ең жоғары жұмыс тогы.
**** Лездік іске қосудың ең жоғары тогы (ең кіші компрессордың(дардың) ең жоғары жұмыс тогы + ең үлкен компрессордың роторының құлыпталу тогы немесе төмендетілген іске қосу тогы)
† Жоғарыдағы мәндерге ток және қуат кірістері кірмейді.
N/A Жоқ

Компрессорлар

ЖОҒАРЫ КОНДЕНСАЦИЯ ТЕМПЕРАТУРАСЫ БАР ҚОНДЫРҒЫЛАРҒА АРНАЛҒАН ЭЛЕКТРЛІК ДЕРЕКТЕР

30HXC 150 ж;әне 150A Опциялары

** Қуат кірісі, компрессор, қондырғының жұмыс шектеулерінде (кіретін/шығатын эвапоратор суының температурасы = 15°C/10°C, кіретін/шығатын конденсатор суының температурасы = 40°C/45°C) және 400 В номиналды кернеуде (қондырғының атаулық тақтайшасында берілген деректер).
*** Қондырғының максималды қуат кірісіндегі максималды жұмыс тогы.
**** Максималды лездік іске қосу тогы (ең кіші компрессордың(дардың) максималды жұмыс тогы + ең үлкен компрессордың роторының құлыпталу тогы немесе төмендетілген іске қосу тогы)
† Ток және қуат кірістері жоғарыдағы мәндерге кірмейді.
N/A ЖҚ (Жеткіліксіз)

Жоғары конденсация температурасына арналған 30HXC 080-375 қондырғылары стандартты модельдерден тікелей алынған. Олардың қолдану ауқымы стандартты қондырғылармен бірдей, бірақ конденсатордан шығатын судың температурасында 63°C-қа дейін жұмыс істеуге мүмкіндік береді. PRO-DIALOG басқару элементі стандартты қондырғылардың барлық артықшылықтарын, сонымен қатар конденсатордан шығатын судың температурасын басқаруды ұсынады.

Негізгі өзгерістер:

• 30GX компрессорларын пайдалану
• Жоғары конденсация температурасына арналған компрессорлармен жұмыс істеу үшін электрлік компоненттерді өзгерту.
• Қысым кодексінің талаптарын қанағаттандыру үшін жылу алмастырғыштарды өзгерту (қажет болған жағдайда).

150 Опциясы

Бұл қондырғылар сумен салқындатылатын қондырғыларға арналған дәстүрлі қолданбаларға арналған, бірақ 45°C-тан жоғары конденсатордан шығатын су температурасына арналған.

Стандартты қондырғылар сияқты, олар құбырға орнатылған конденсаторға кіретін және шығатын су датчиктерімен жабдықталған.

Машинаны конденсатор суының шығысында басқаруға болады, бұл зауыттық конфигурацияның өзгеруін және жылыту/салқындату кірісін ауыстыратын құрылғыны пайдалануды талап етеді.

150A Опциясы

Бұл қондырғылар су-су жылу сорғыларына арналған.

Олар жылу сорғылары ретінде зауытта конфигурацияланған (қашықтан ауыстыратын құрылғының функциясы ретінде жылыту/салқындатуды басқару). Конденсатор эвапоратормен бірдей жылу оқшаулауын қамтиды.

Техникалық ақпарат

Барлық ақпарат стандартты 30HXC қондырғыларымен бірдей, келесі абзацтарды қоспағанда.

Таңдау

Бұл қондырғы түрі үшін номиналды жағдайлар жоқ. Таңдау ағымдағы электрондық каталогты пайдалану арқылы жасалады.

Өлшемдер

Бұлар стандартты 30HXC қондырғыларының өлшемдерімен бірдей. Жалғыз айырмашылық - "Ұсынылатын таңдау" тарауында сипатталған кіріс алаңының сым қосылымының диаметрінде. Сымдарды жалғауды бастамас бұрын, осы қондырғылардың өлшемдік сызбаларына жүгініңіз.

Компрессор

30GX компрессор кестесін қараңыз.

Опциялар мен керек-жарақтар

Стандартты 30HXC қондырғылары үшін қол жетімді барлық опциялар үйлесімді, мыналарды қоспағанда:

Назар аударыңыз:
Егер қондырғылардың екі түрлі жұмыс режимі болса - біреуі жоғары конденсация температурасымен, ал екіншісі төмен конденсация температурасымен - және ауысу қондырғы жұмыс істеп тұрғанда жасалса, температура минутына 3 К-ден аспауы керек. Бұл мүмкін болмаған жағдайда, қондырғыны іске қосу/тоқтату қосқышы арқылы өту ұсынылады (стандартты қондырғылар үшін қашықтан іске қосу/тоқтату қол жетімді).

30GX ФИЗИКАЛЫҚ ДЕРЕКТЕРІ

* Стандартталған Eurovent жағдайлары: эвапораторға кіретін/шығатын судың температурасы = 12°C/7°C, сыртқы ауа температурасы = 35°C Салқындатудың таза қуаты: Жалпы салқындату қуаты минус ішкі эвапоратордың қысымның төмендеуіне қарсы су сорғысының жылуы.
** Компрессордың өлшемі тоннадағы номиналды өнімділікке сәйкес келеді (1 тонна = 3,517 kW).

ELECTRICAL DATA 30GX

* Standard Eurovent conditions: Evaporator entering/leaving water temperature 12°C and 7°C. Outdoor air temperature 35°C. (Eurovent стандартының шарттары: Буландырғышқа кіретін/шығатын су температурасы 12°C және 7°C. Сыртқы ауа температурасы 35°C.)
** Power input, compressor and fan, at unit operating limits (evaporator water entering/leaving temperature = 15°C/10°C, outdoor air temperature = 46°C) and a nominal voltage of 400 V (data given on the unit name plate). (Қуат кірісі, компрессор және желдеткіш, құрылғының жұмыс шектерінде (буландырғышқа кіретін/шығатын су температурасы = 15°C/10°C, сыртқы ауа температурасы = 46°C) және номиналды кернеу 400 V (құрылғының атаулық тақтайшасында көрсетілген мәліметтер).)
*** Maximum unit operating current at maximum unit power input. (Құрылғының максималды қуат кірісі кезіндегі максималды жұмыс тогы.)
**** Maximum instantaneous starting current (maximum operating current of the smallest compressor(s) + fan current + locked rotor current or reduced starting current of the largest compressor). (Максималды лездік іске қосу тогы (ең кіші компрессор(лар)дың максималды жұмыс тогы + желдеткіш тогы + ротордың құлыпталу тогы немесе ең үлкен компрессордың төмендетілген іске қосу тогы).)
† Current and power inputs not included in the values above (Жоғарыдағы мәндерге ток және қуат кірістері кірмейді)
N/A Not available (Қол жетімді емес)

Compressors (Компрессорлар)

Legend: (Аңыздар:)

ҚОЛДАНУ ДЕРЕКТЕРІ

Қондырғының жұмыс диапазоны

Notes: (Ескертпелер:)
* For application requiring operation at less than 6.8°C, contact Carrier s.a. for unit selection using the Carrier electronic catalog. (6.8°C-тан төмен температурада жұмыс істеуді қажет ететін қолданба үшін, қондырғыны таңдау үшін Carrier электрондық каталогын пайдаланып Carrier s.a.-ға хабарласыңыз.)
** For application requiring operation at less than 4°C, the units require the use of antifreeze. (4°C-тан төмен температурада жұмыс істеуді қажет ететін қолданба үшін, қондырғылар антифризді пайдалануды қажет етеді.)
*** Water-cooled units (30HXC) operating at full load and below 20°C condenser entering water temperature require the use of a head pressure control with analogue water control valves (see paragraph on head pressure control). (Толық жүктемеде және 20°C-тан төмен конденсаторға кіретін су температурасында жұмыс істейтін сумен салқындатылған қондырғылар (30HXC) аналогты суды басқару клапандары бар қысымды басқаруды қажет етеді (қысымды басқару туралы абзацты қараңыз).)

In temporary operating modes (start-up and at part load) the unit can operate with a condenser entering air temperature of 13°C. (Уақытша жұмыс режимдерінде (іске қосу және ішінара жүктеме кезінде) қондырғы конденсаторға кіретін ауа температурасы 13°C болғанда жұмыс істей алады.)

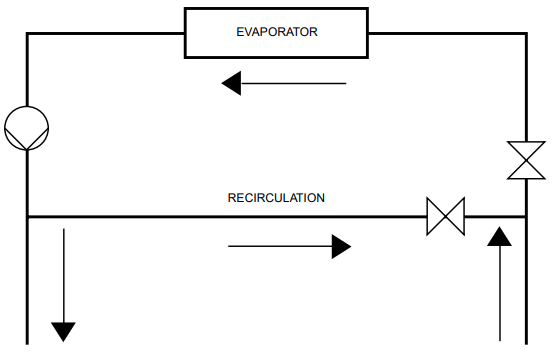

Салқындатылған судың ең аз ағыны

Салқындатылған судың ең аз ағыны келесі беттегі кестеде көрсетілген. Егер ағын осыдан аз болса, буландырғыш ағынын диаграммада көрсетілгендей қайта айналдыруға болады. Буландырғыштан шығатын қоспаның температурасы салқындатылған судың кіру температурасынан 2,8 К-ден кем болмауы керек.

САЛҚЫНДАТЫЛҒАН СУДЫҢ ЕҢ АЗ АҒЫН ЖЫЛДАМДЫҒЫ ҮШІН

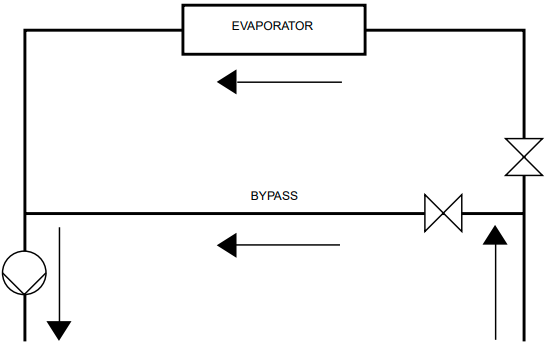

Салқындатылған судың ең көп ағыны

Салқындатылған судың ең көп ағыны буландырғыштағы рұқсат етілген ең көп қысымның төмендеуімен шектеледі. Ол келесі беттегі кестеде келтірілген. Егер ағын ең көп мәннен асып кетсе, екі шешім бар:

1. Судың жоғары максималды ағын жылдамдығына мүмкіндік беретін бір су өткелі аз стандартты емес буландырғышты таңдаңыз.
2. Буландырғышты айналып өтіп, төмен буландырғыш ағыны жылдамдығымен жоғары температура айырмашылығына қол жеткізіңіз.

САЛҚЫНДАТЫЛҒАН СУДЫҢ ЕҢ КӨП АҒЫН ЖЫЛДАМДЫҒЫ ҮШІН

Айнымалы ағынды буландырғыш

Стандартты 30HXC және 30GX чиллерлерінде айнымалы буландырғыш ағынын пайдалануға болады. Салқындатқыштар барлық ағын жағдайларында судың тұрақты шығу температурасын сақтайды. Бұл үшін ең аз ағын жылдамдығы рұқсат етілген ағын жылдамдықтары кестесінде көрсетілген ең аз ағыннан жоғары болуы керек және минутына 10%-дан аспауы керек. Егер ағын жылдамдығы тезірек өзгерсе, жүйеде 3,25 л/кВ орнына әр кВ үшін кемінде 6,5 литр су болуы керек.

Жүйенің ең аз су көлемі

Жүйе қандай болса да, су контурының ең аз сыйымдылығы келесі формуламен беріледі:

Сыйымдылық = Cap (кВ) x N Литр

Мұнда Cap - қондырғының номиналды жұмыс жағдайларындағы номиналды жүйені салқындату сыйымдылығы (кВ).

Бұл көлем тұрақты жұмыс істеу және температураны дәл басқару үшін қажет.

Көбінесе қажетті көлемге қол жеткізу үшін тізбекке буферлік су багын қосу қажет. Сұйықтықтың (су немесе тұздық) дұрыс араласуын қамтамасыз ету үшін резервуардың өзі ішкі жағынан бөлшектелуі керек. Төмендегі мысалдарды қараңыз.

ЕСКЕРТПЕ: Компрессор сағатына 6 реттен артық қайта іске қосылмауы керек.

Салқындатқыш ағынының жылдамдығы (л/с)

* 0.9 м/с су жылдамдығына негізделген.
** 3.6 м/с су жылдамдығына негізделген.

Конденсатор ағынының жылдамдығы (л/с)

* Жабық контурда 0.3 м/с және ашық контурда 0.9 м/с су жылдамдығына негізделген.
** 3.6 м/с су жылдамдығына негізделген

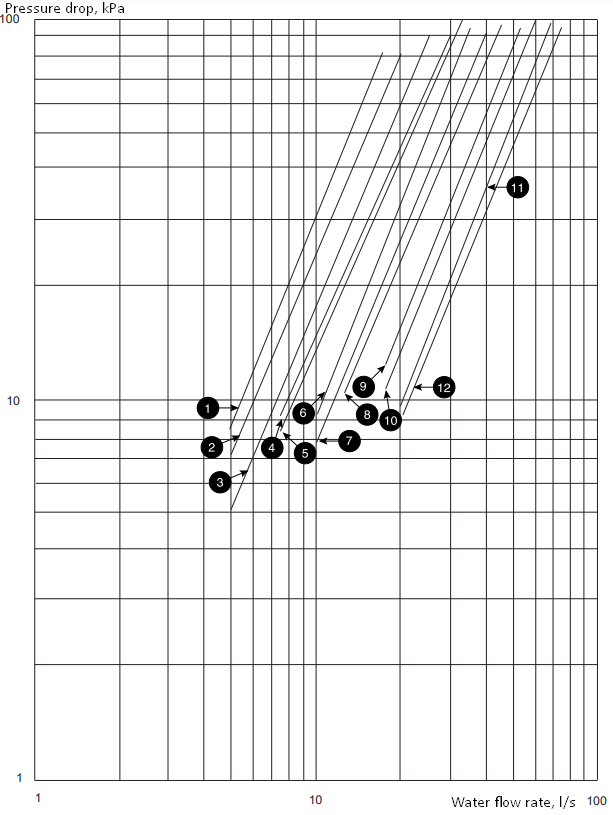

Буландырғыш қысымының төмендеу қисығы

1. 30HXC 080-090/30GX 082
2. 30HXC 100/30GX 092-102
3. 30HXC 110/30GX 112-122
4. 30GX 132
5. 30HXC 120-130
6. 30HXC 140-155/30GX 152-162
7. 30HXC 175-190/30GX 182
8. 30HXC 200/30GX 207-227
9. 30HXC 230/30GX 247
10. 30HXC 260-285/30GX 267
11. 30HXC 310/30GX 298
12. 30HXC 345-375/30GX 328-358

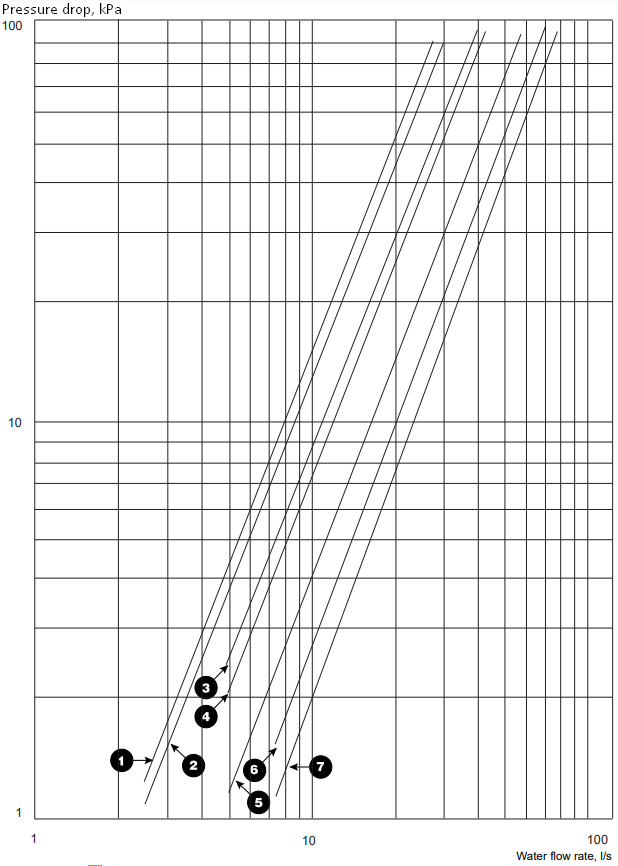

Конденсатор қысымының төмендеу қисығы

1. 30HXC 080-090-100-110
2. 30HXC 120-130
3. 30HXC 140-155
4. 30HXC 175-190
5. 30HXC 200
6. 30HXC 230-260-285
7. 30HXC 310-345-375

Ағын контроллерлері

Салқындатқыш ағынының қосқышы және салқындатылған су сорғысының құлыптауы

Салқындатқыш ағынының қосқышын орнату және 30HXC және 30GX құрылғыларында салқындатылған су сорғысының құлыптауын қосу міндетті. Бұл нұсқаулықты орындамау Carrier кепілдігін жояды.

Салқындатқыш ағынының қосқыш контроллері зауытта 30HXC және 30GX құрылғыларына жеткізіледі және сыммен жалғанады.
Орнату үшін өндірушінің нұсқауларын орындаңыз.

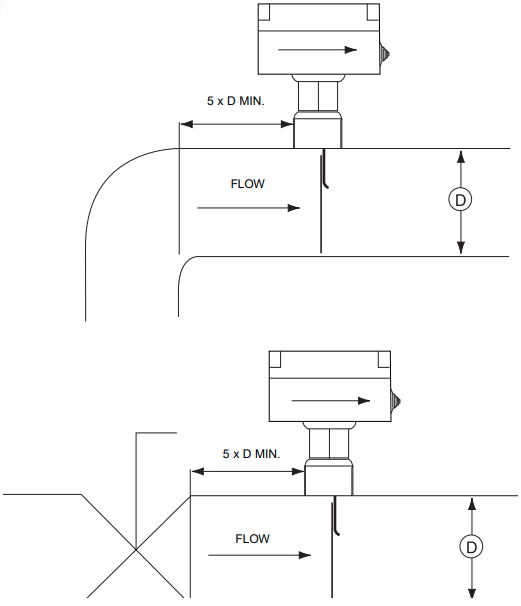

Ағын қосқышын көлденең құбырға немесе жоғары қарай сұйық ағыны бар тік құбырға орнатуға болады. Сұйық ағыны төмен қарай бағытталған кезде оны пайдалануға болмайды.

Ағын қосқышының әр жағында кемінде бес құбыр диаметрі болатын түзу құбыр бөлігіне орнатыңыз. Клапандардың, иіндердің немесе тесіктердің жанына орналастырмаңыз. Күрекше ешқашан құбырға немесе құбырдағы кез келген шектеуге тиіспеуі керек. Ағын қосқышын күрекшенің жалпақ бөлігі ағынға тік бұрыш жасайтындай етіп бұраңыз. Қақпақтағы және төменгі жағындағы, корпустың ішіндегі көрсеткілер ағын бағытын көрсетуі керек. Қосқыш сымдарды оңай қосу үшін терминалдарға қол жетімді болатындай етіп орнатылуы керек.

34 және 35 терминалдары салқындатылған су сорғысының құлыптауын (салқындатылған су сорғысы контакторының қосалқы контакты) далалық орнату үшін қарастырылған.

(Құбыр қосылымы: 1" NPT)

Конденсатор ағынының қосқышы (30HXC)

Конденсатор ағынының қосқышы - далада орнатылатын құрылғы.

ОРНАТУ

Алынған жабдықты тексеру

• Құрылғыны зақымдану немесе жетіспейтін бөлшектердің бар-жоғын тексеріңіз. Егер зақым анықталса немесе жөнелту аяқталмаған болса, дереу жеткізу компаниясына шағым түсіріңіз.
• Алынған құрылғының тапсырыс берілген құрылғы екенін растаңыз. Зауыттық тақтайшадағы деректерді тапсырыспен салыстырыңыз.
• Орнату орнына тапсырыс берілген барлық керек-жарақтардың жеткізілгенін және толық және зақымдалмағанын растаңыз.
• Ауа райының әсеріне ұшырайтын жердегі құрылғыларды сақтамаңыз, себебі сезімтал басқару механизмі мен электрондық құрылғылар бар.

Құрылғыны жылжыту және орналастыру

Жылжыту

Құрылғы соңғы орнына келгенше сырғанақтарды, поддондарды немесе қорғаныш орамасын шешпеңіз. Салқындатқышты түтіктер немесе роликтер арқылы жылжытыңыз немесе дұрыс сыйымдылықтағы ілмектерді пайдаланып көтеріңіз.

(30HXC)
Ілмектерді тек құрылғыда, салқындатқыш жылу алмастырғышының үстінде белгіленген көтеру нүктелерінде ғана пайдаланыңыз. Жылу алмастырғыштың төменгі жағынан бекіту құрылғының қауіпсіз көтерілуіне әкеледі. Жеке жарақат алу немесе құрылғының зақымдалуы мүмкін. Құрылғымен бірге берілген сертификатталған өлшемдік сызбада берілген бекіту нұсқауларын орындаңыз.

Орналастыру

Барлық қосылымдар мен қызмет көрсету операциялары үшін жеткілікті орын бар екенін растау үшін әрқашан "Өлшемдер мен саңылаулар" тарауын қараңыз. Ауырлық орталығының координаттары, құрылғыны бекіту тесіктерінің орны және салмақ бөлу нүктелері үшін құрылғымен бірге берілген сертификатталған өлшемдік сызбаны қараңыз.

Бұл салқындатқыштарды жертөледе немесе жер деңгейінде орнатуды ұсынамыз. Егер оны жер деңгейінен жоғары орнату керек болса, алдымен рұқсат етілген еденнің жүктемесі жеткілікті екенін және еденнің жеткілікті берік және тегіс екенін тексеріңіз. Қажет болса, еденді нығайтыңыз және тегістеңіз.

Салқындатқыш соңғы орнында тұрғанда, оны жылжытуға көмектесетін сырғанақтарды және басқа құрылғыларды алыңыз. Құрылғыны көпіршікті деңгейді пайдаланып тегістеңіз және құрылғыны еденге немесе іргетасқа бұрандаңыз. Егер бұл құрылғылар тегіс болмаса және бекіткіштеріне мықтап бекітілмесе, олардың жұмысы нашарлауы мүмкін. Қажет болса, дірілді оқшаулауға көмектесу үшін құрылғының астына оқшаулағыш төсемдерді пайдаланыңыз.

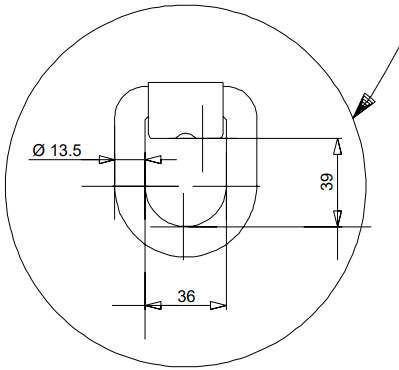

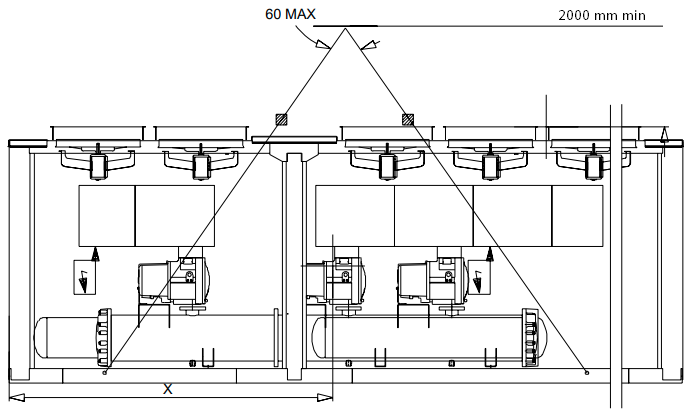

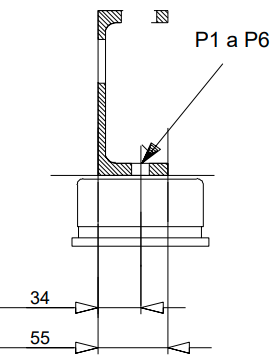

КӨТЕРУ НҰСҚАУЛАРЫ

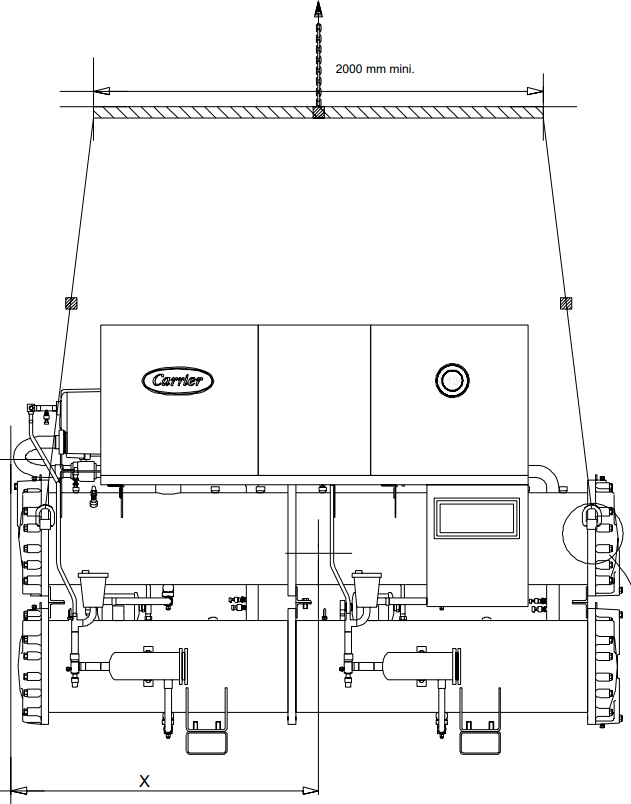

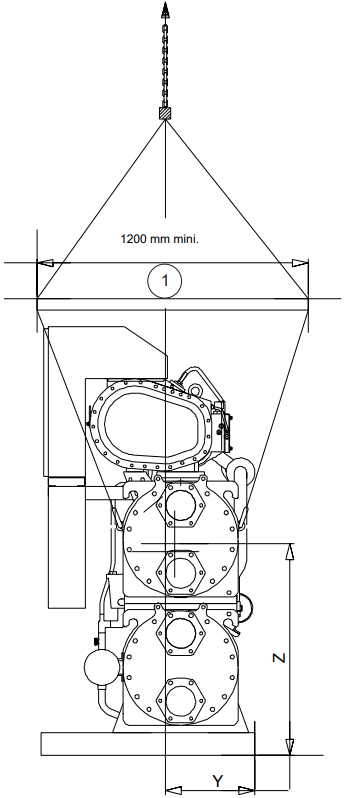

30HXC 080-190

Бұл диаграмма тек ақпарат үшін көрсетілген. "Сертификатталған сызбаларды" қараңыз.

1. 30HXC 190-ДАН БАСҚА

   	X мм	Y мм	Z мм
   30HXC080 30HXC090 30HXC100	1345	402	903
   30HXC110	1368	397	935
   30HXC120 30HXC130 30HXC140 30HXC155	1731	392	879
   30HXC175	1703	386	947
   30HXC190	1705	398	955

ЕСКЕРТПЕ
Барлық көтеру және орналастыру операциялары аяқталғаннан кейін көтеру ілмектеріндегі бояу алынып тасталған барлық беттерді бояу ұсынылады.

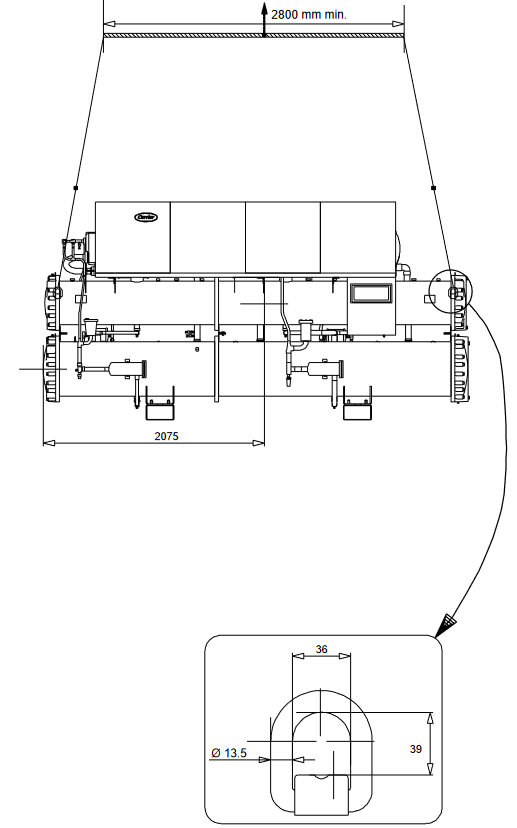

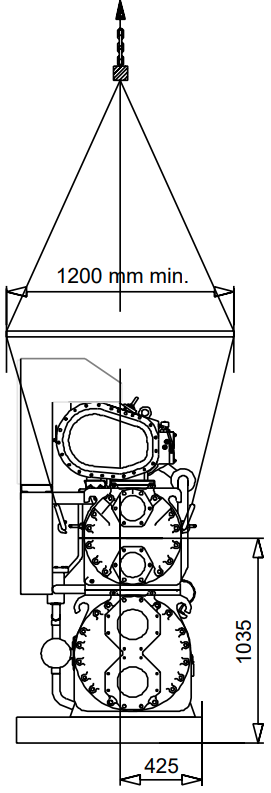

30HXC 200-285

Бұл диаграмма тек ақпарат үшін көрсетілген. "Сертификатталған сызбаларды" қараңыз.

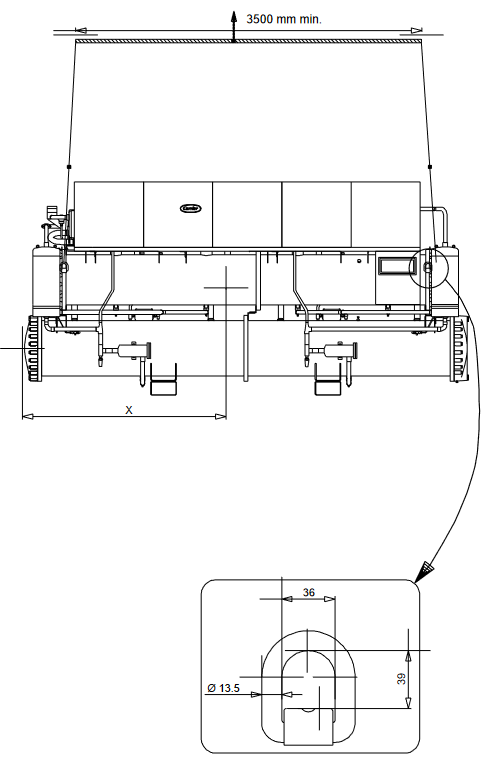

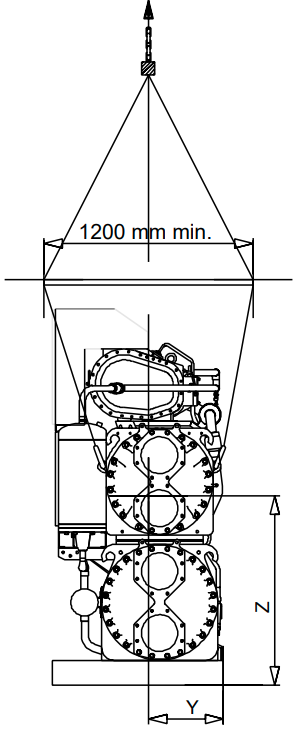

30HXC 310-375

ЕСКЕРТПЕ
Барлық көтеру және орналастыру операциялары аяқталғаннан кейін көтеру ілмектеріндегі бояу алынып тасталған барлық беттерді бояу ұсынылады.

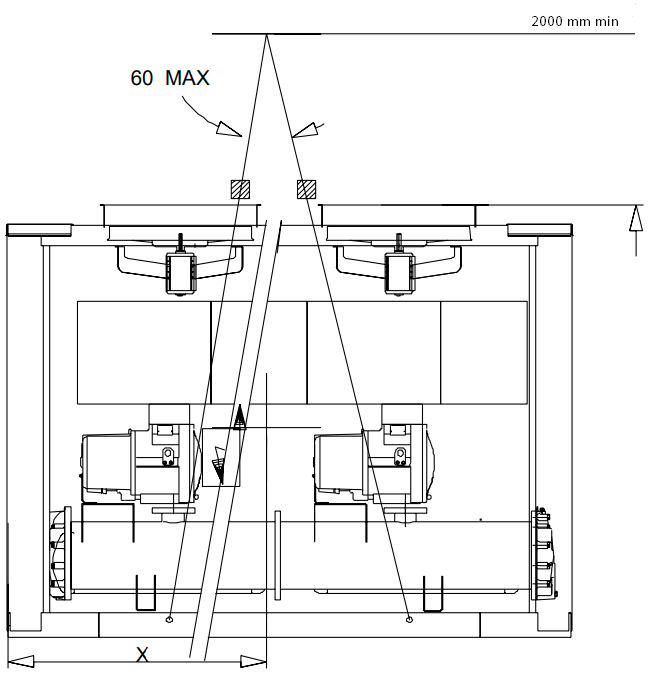

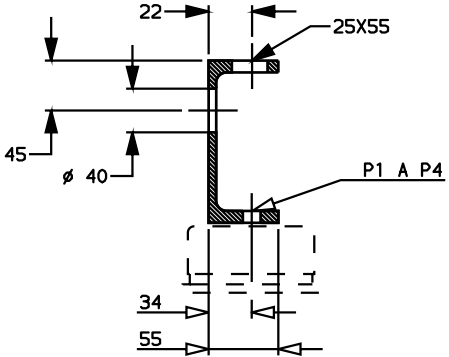

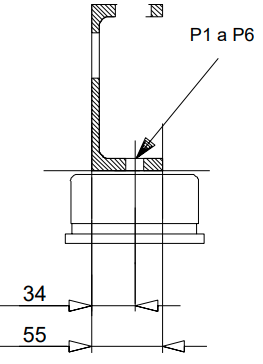

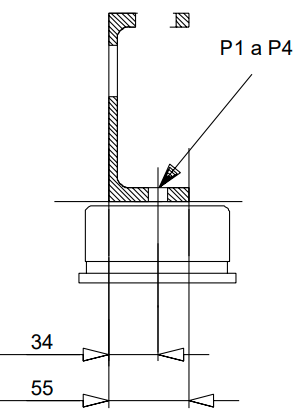

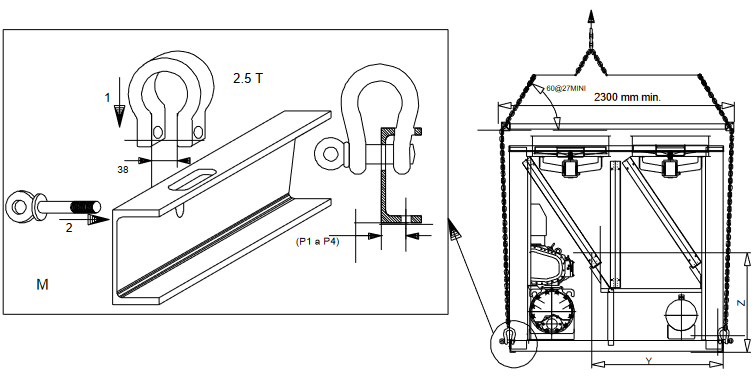

30GX 082-162

Бұл диаграмма тек ақпарат үшін көрсетілген. "Сертификатталған сызбаларды" қараңыз.

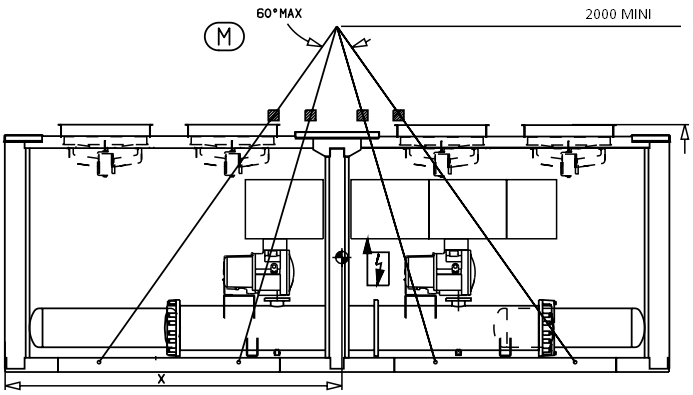

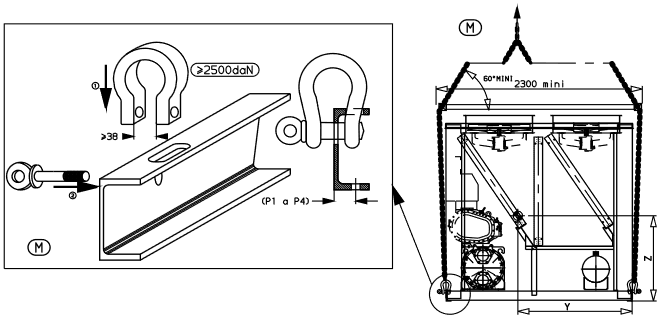

30GX 182

ЕСКЕРТПЕ
Барлық көтеру және орналастыру операциялары аяқталғаннан кейін көтеру ілмегіндегі бояу алынып тасталған барлық беттерді бояу ұсынылады.

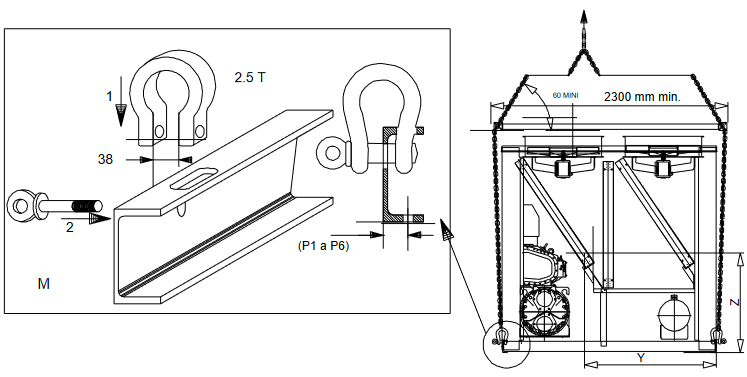

30GX 207-267

Бұл диаграмма тек ақпарат үшін көрсетілген. "Сертификатталған сызбаларды" қараңыз.

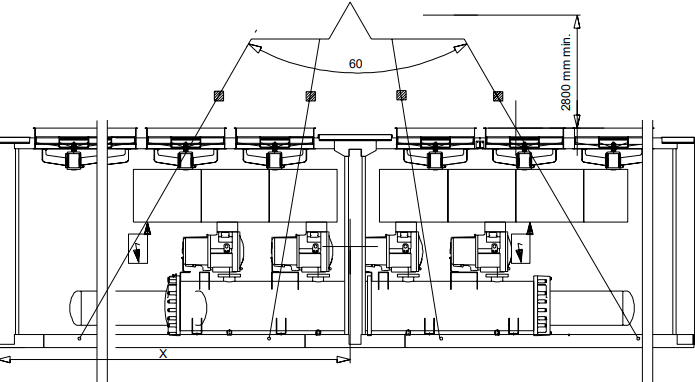

30GX 298-358

ЕСКЕРТПЕ
Барлық көтеру және орналастыру операциялары аяқталғаннан кейін көтеру ілмектеріндегі бояу алынып тасталған барлық беттерді бояу ұсынылады.

Құбыр қосылымдары

Барлық су кірістері мен шығыстарының өлшемдері мен орналасуы үшін сертификатталған өлшемдік сызбаларды қараңыз. Су құбырлары жылу алмастырғыштарға радиалды немесе осьтік күш бермеуі керек немесе құбырларға немесе ғимаратқа діріл бермеуі керек.

Сумен жабдықтауды талдау керек және қажет болған жағдайда сүзгілеу, өңдеу, басқару құрылғылары, оқшаулау және шығару клапандары мен тізбектері орнатылуы керек. Суды тазарту маманымен немесе тақырып бойынша тиісті әдебиеттермен кеңесіңіз.

Жұмыс кезіндегі сақтық шаралары

Су тізбегі ең аз иіндер мен әртүрлі деңгейлердегі көлденең құбырлардың болуы үшін жасалуы керек. Төмендегі негізгі тексерулерді орындау керек (сонымен қатар төмендегі типтік гидравликалық тізбектің суретін қараңыз).

• Жылу алмастырғыштардың су кірістері мен шығыстарын ескеріңіз.
• Су тізбегіндегі барлық жоғары нүктелерде қолмен немесе автоматты түрде ауаны тазарту клапандарын орнатыңыз.
• Жүйедегі қысымды сақтау үшін кеңейту камерасын немесе кеңейту/босату клапанын пайдаланыңыз.
• Буландырғышқа жақын жердегі кіретін және шығатын су қосылымдарында су термометрлері мен қысым өлшегіштерін орнатыңыз.
• Бүкіл тізбекті құрғатуға мүмкіндік беру үшін барлық төменгі нүктелерде дренаждық клапандарды орнатыңыз. Салқындатқышты іске қосу алдында дренаждық желіге тоқтату клапанын қосыңыз.
• Кіретін және шығатын су желілерінде буландырғышқа жақын жерде тоқтату клапандарын және қысым өлшегіштерін орнатыңыз.
• Салқындатқыш ағынының қосқышын орнатыңыз.
• Құбырларға дірілдің берілуін азайту үшін икемді қосылымдарды пайдаланыңыз.
• Жылудың ағуын азайту және конденсацияны болдырмау үшін ағып кетуін тексергеннен кейін барлық құбырларды оқшаулаңыз.
• Оқшаулауды бу тосқауылымен жабыңыз.

Буландырғыш және конденсатор қосылымдары

Буландырғыш пен конденсатор көп түтікті қабықша және түтік түрінде болады, түтіктерді тазалауды жеңілдету үшін алынбалы су қораптары бар.

Су қосылымдарын жасамас бұрын, көрсетілген әдісті қолдана отырып, екі басындағы болттарды көрсетілген төменгі моментке дейін қатайтыңыз. Болттың өлшеміне сәйкес көрсетілген диапазонның төменгі жағындағы момент мәнін пайдаланып, жұптармен және көрсетілген ретпен қатайтыңыз (кестені қараңыз).

Құбырларды фланецке дәнекерлемес бұрын, зауытта жеткізілген жалпақ фланецті су қорабынан алыңыз. Фланецті алып тастамау сенсорлар мен оқшаулауды зақымдауы мүмкін.

ЕСКЕРТПЕ
Құбырлар қосылған бастардың болттары дұрыс және біркелкі қатайтылғанына көз жеткізу үшін жүйені құрғатып, құбырларды ажыратуды ұсынамыз.

Мұздатудан қорғау

Буландырғыш пен сумен салқындатылған конденсаторды қорғау
Егер салқындатқыш немесе су құбырлары қоршаған орта температурасы 0°C-тан төмен түсетін аймақта болса, құрылғыны және су құбырларын ең төменгі температурадан 8 K төмен температураға дейін қорғау үшін антифриз ерітіндісін қосу ұсынылады. Жылу алмастырғыш үшін мақұлданған антифриз ерітінділерін ғана пайдаланыңыз. Егер жүйе антифриз ерітіндісімен қорғалмаса және қату ауа райы жағдайында пайдаланылмаса, салқындатқышты және сыртқы құбырларды құрғату міндетті болып табылады. Қату салдарынан болған зақымдану кепілдікке кірмейді.

Су қорабын қатайту реті

Аңыз

1. 1-тізбек: 1 2 3 4
   2-тізбек: 5 6 7 8
   3-тізбек: 9 10 11 12
2. Қатайту моменті
   Болттың өлшемі M16 - 171 - 210 Nm

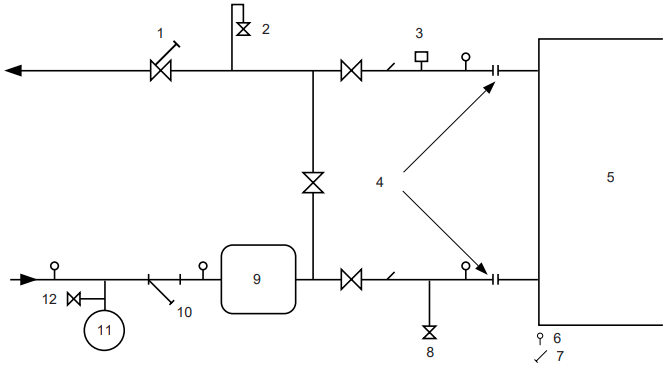

Типтік гидравликалық тізбек диаграммасы

Аңыз

1. Басқару клапаны
2. Ауа желдеткіші
3. Ағын қосқышы
4. Икемді қосылым
5. Жылу алмастырғыш
6. Қысым краны
7. Термостат жеңі
8. Дренаж
9. Буферлік резервуар
10. Сүзгі
11. Кеңейту резервуары
12. Толтыру клапаны

ЭЛЕКТРЛІК СИПАТТАМАЛАРЫ

• 30HXC 080-190 және 30GX 082-182 тек бір қуатты ажыратқышқа/оқшаулағышқа ие.
• 30HXC 200-375 және 30GX 207-358 екі қуатты ажыратқышқа/оқшаулағышқа ие.
• Басқару қорабы стандартты түрде келесілерді қамтиды:
  • Әрбір компрессор мен желдеткіштерге арналған стартерлер мен қозғалтқышты қорғау құрылғылары
  • Басқару компоненттері
• Сайттағы қосылымдар:
  Барлық негізгі қосылымдар мен электрлік орнату сайтқа қолданылатын директиваларға сәйкес жүзеге асырылуы керек.
• 30HXC және 30GX осы директиваларға сәйкестікті жеңілдету үшін жасалған. 30HXC және 30GX үшін электрлік жабдықтың инженериясы EN 60204-1 еуропалық стандартын ескереді (машиналардың қауіпсіздігі - машиналардың электрлік жабдығы - 1-бөлім: жалпы ережелер).

EN 60204-1 стандарты Машиналар директивасының § 1.5.1 талаптарына жауап берудің жақсы тәсілі болып табылады. IEC 364 нормативтік ұсынысы, әдетте, орнату ережесінің талаптарына сәйкес келеді деп танылады.

EN 60204-1 стандартының B қосымшасы машиналар жұмыс істейтін электрлік сипаттамаларды сипаттау үшін пайдаланылуы мүмкін.

30HXC

1. Стандартты 30HXC үшін жұмыс жағдайлары төменде сипатталған:
   • Қоршаған орта жағдайлары⁽¹⁾. Қоршаған ортаның жіктелуі IEC 364 § 3 стандартында сипатталған:
     • Қоршаған орта температурасының диапазоны: + 6°C-тан + 40°C-қа дейін, AA4 жіктелуі
     • Ылғалдылық диапазоны (конденсатсыз)
       40°C-та 50% салыстырмалы ылғалдылық
       20°C-та 90% салыстырмалы ылғалдылық
     • Биіктік - 2000 м⁽¹⁾
     • Үй ішінде орнату үшін
     • Судың болуы: AD2 жіктелуі⁽¹⁾ (су тамшыларының болу мүмкіндігі)
     • Қатты заттардың болуы: AE2 жіктелуі⁽¹⁾ (маңызсыз бөлшектердің болуы)
     • Коррозиялық заттар мен ластаушы заттардың болуы, AF1 жіктелуі (мардымсыз)
     • Діріл, соққы: AG2, AH2 жіктелуі. Персоналдың құзыреттілігі: BA4 жіктелуі⁽¹⁾ (IEC 364 стандартына сәйкес біліктілігі бар персонал).

⁽¹⁾ Осы жіктеуге қатысты талап етілетін қорғау стандарты IP21B (IEC 529 анықтамалық құжатына сәйкес). Барлық 30HXC IP23C қорғау стандартына ие және сондықтан осы қорғау талабын орындайды.

30GX

2. 30GX үшін жұмыс жағдайлары төменде сипатталған:
   • Қоршаған орта жағдайлары⁽²⁾. Қоршаған ортаның жіктелуі EN 60721 стандартында сипатталған:
     • Сыртта орнату үшін⁽²⁾
     • Қоршаған орта температурасының диапазоны: - 18°C-тан + 46°C-қа дейін, 4K3 жіктелуі⁽²⁾
     • Биіктік 2000 м⁽²⁾
     • Қатты заттардың болуы: 4S2 жіктелуі (маңызсыз бөлшектердің болуы)
     • Коррозиялық заттар мен ластаушы заттардың болуы, 4C2 жіктелуі (мардымсыз)
     • Діріл, соққы: 4M2 жіктелуі

Персоналдың құзыреттілігі: BA4 жіктелуі(2) (IEC 364 стандартына сәйкес біліктілігі бар персонал).

⁽²⁾ Осы жіктеуге қатысты талап етілетін қорғау стандарты IP43BW (IEC 529 анықтамалық құжатына сәйкес). Барлық 30GX IP45CW қорғау стандартына ие және сондықтан осы қорғау талабын орындайды.

30HXC/GX

3. Қуат көзі жиілігінің ауытқуы: ± 2 Hz
4. Қуат көзі өткізгіштеріне арналған асқын тоқтан қорғау құрылғымен бірге жеткізілмейді.
5. Зауытта орнатылған ажыратқыш/оқшаулағыш "a" типіндегі оқшаулағыш болып табылады. (EN60204-1 § 5.3.2).

ЕСКЕРТПЕ: Егер орнатудың белгілі бір аспектілері жоғарыда тізімделгеннен өзгеше сипаттамаларды (немесе мұнда айтылмаған сипаттамаларды) талап етсе, Carrier өкіліне хабарласыңыз.

Қуат көзі

Қуат көзі чиллердің зауыттық тақтайшасындағы спецификацияға сәйкес келуі керек. Қоректендіру кернеуі электрлік деректер кестесінде көрсетілген диапазон ішінде болуы керек.
Қосылымдар үшін сымдар схемаларына жүгініңіз.

Чиллерді дұрыс емес қоректендіру кернеуімен немесе фазалық теңгерімсіздікпен пайдалану Carrier кепілдігін жоятын теріс пайдалану болып табылады. Егер фазалық теңгерімсіздік кернеу үшін 2%-дан немесе ток үшін 10%-дан асып кетсе, жергілікті электрмен жабдықтау ұйымына дереу хабарласыңыз және түзету шаралары қабылданғанға дейін чиллердің қосылмауын қамтамасыз етіңіз.

Кернеу фазасының теңгерімсіздігі (%):

100 x орташа кернеуден макс. ауытқу
Орташа кернеу

Мысал:

400 V - 3 ph - 50 Hz қоректендіруде жеке фазалық кернеулер келесідей өлшенді:

AB = 406 V; BC = 399; AC = 394 V

400 V орташа мәнінен максималды ауытқуды есептеңіз:

(AB) = 406 - 400 = 6
(BC) = 400 - 399 = 1
(CA) = 400 - 394 = 6

Орташа мәннен максималды ауытқу 6 V құрайды. Ең үлкен пайыздық ауытқу:

100 x 6/400 = 1.5 %

Бұл рұқсат етілген 2%-дан аз және сондықтан қолайлы.

СЫМНЫҢ ҰСЫНЫЛАТЫН ҚИМАЛАРЫ

Сымның өлшемін орнатушы анықтайды және ол әрбір орнату орнына қатысты сипаттамалар мен ережелерге байланысты. Төмендегілер тек нұсқаулық ретінде ғана пайдаланылады және Carrier-ді ешбір жағдайда жауапты етпейді. Сымның өлшемі аяқталғаннан кейін, сертификатталған өлшемдік сызбаны пайдалана отырып, орнатушы оңай қосылуды қамтамасыз етуі және сайтта қажетті кез келген өзгерістерді анықтауы керек.

Жалпы ажыратқышқа/оқшаулағышқа далалық қуат кіріс кабельдеріне арналған стандартты қосылымдар төмендегі кестеде көрсетілген сымдардың саны мен түріне арналған.

Есептеулер машинаның максималды тогына негізделген (электрлік деректер кестелерін қараңыз).

Жобалау үшін IEC 364, 52C кестесіне сәйкес келетін келесі стандартталған орнату әдістері қолданылады:

• Ғимараттың ішіне орнатылған 30HX құрылғылары үшін: №13: тесілген көлденең кабельдік құбыр және № 41: жабық құбыр.
• Ғимараттың сыртына орнатылған 30GX құрылғылары үшін: №17: аспалы әуе желілері және № 61: 20% төмендету коэффициенті бар көмілген құбыр.

Есептеу мыс немесе алюминий өзекшелі ПВХ немесе XLPE оқшауланған кабельдерге негізделген. Максималды температура 30HX құрылғылары үшін 40°C және 30GX құрылғылары үшін 46°C.

Берілген сым ұзындығы кернеудің төмендеуін < 5%-ға дейін шектейді.

Негізгі қуат кабелдерін (L1 - L2 - L3) терминал блогына қосу алдында, терминал блогына немесе негізгі ажыратқышқа/изолятор қосқышқа қосылуды жалғастырмас бұрын 3 фазаның дұрыс ретін тексеру міндетті.

Алаңды басқару сымдары

Келесі мүмкіндіктердің алаңды басқару сымдары үшін Controls IOM және құрылғымен бірге берілген сертификатталған сымдық диаграмманы қараңыз:

• Буландырғыш сорғысының құлпы (міндетті)
• Қашықтан қосу/өшіру қосқышы
• Конденсатордың ағын қосқышы (алаңда жеткізіледі, тек 30HXC)
• Қашықтан жылыту/салқындату қосқышы
• Сұранысты шектеудің сыртқы қосқышы 1
• Қашықтан қосқандағы екі рет орнату нүктесі
• Тізбек бойынша дабыл есебі
• Буландырғыш сорғысын басқару
• Конденсатор сорғысын басқару (тек 30HXC)
• Қашықтан орнату нүктесін қайтару немесе сыртқы ауа температурасының сенсорын қайтару (0-10 V)

Жоғары конденсация температурасы бар құрылғылар үшін ұсынылатын сым қималары (400 V - 3 ph - 50 Hz)

НЕГІЗГІ ЖҮЙЕ ҚҰРАМДАС БӨЛІКТЕРІ ЖӘНЕ ЖҰМЫС ДЕРЕКТЕРІ

Редукторлы қос роторлы компрессор

• 30HXC және 30GX құрылғылары 06N редукторлы қос роторлы компрессорларды пайдаланады
• 06NA 30GX (ауамен салқындатылатын конденсация қолданбасы) үшін пайдаланылады
• 06NW 30HXC (сумен салқындатылатын конденсация қолданбасы) үшін пайдаланылады
• Номиналды сыйымдылықтар 39-дан 80 тоннаға дейін. 30HXC және 30GX құрылғысының өлшеміне байланысты үнемделген немесе үнемделмеген модельдер қолданылады.

Май сүзгісі

06N роторлы компрессорының компрессор корпусына кіріктірілген май сүзгісі бар. Бұл сүзгіні далада ауыстыруға болады.

Салқындатқыш

06N роторлы компрессоры тек R134 a жүйесінде ғана қолданылуы үшін арнайы жасалған.

Жағармай

06N роторлы компрессоры келесі жағармаймен пайдалануға рұқсат етілген.
CARRIER MATERIAL SPEC PP 47-32

Май беру электромагниттік клапаны

Компрессор жұмыс істемеген кезде компрессорды май ағынынан оқшаулау үшін компрессорда май беру электромагниттік клапаны стандартты болып табылады.
Май электромагнитті клапанын далада ауыстыруға болады.

Сорғыш және үнемдегіш торлары

Компрессордың сенімділігін арттыру үшін компрессордың сорғыш және үнемдегіш кірістеріне стандартты функция ретінде тор енгізілген.

Түсіру жүйесі

06N роторлы компрессорында барлық компрессорларда стандартты болып табылатын түсіру жүйесі бар. Бұл түсіру жүйесі компрессордың өнімділігін ішінара сығылған газды қайтадан соруға бағыттау арқылы төмендететін түсірудің екі қадамынан тұрады.

Буландырғыш

30HXC және 30GX салқындатқыштары су басылған буландырғышты пайдаланады. Су түтіктерде айналады, ал салқындатқыш сыртында қабықта болады. Екі салқындатқыш контуріне де қызмет көрсету үшін бір ыдыс қолданылады. Екі салқындатқыш контурін бөлетін орталық түтік парағы бар. Түтіктердің диаметрі 3/4" мыс, ішінде және сыртында жақсартылған беті бар. Тек бір су контурі ғана бар және салқындатқыштың өлшеміне байланысты екі немесе үш су өткелі болуы мүмкін. Салқындатқыш сұйықтық деңгейінің сенсоры оңтайландырылған ағынды басқаруды қамтамасыз етеді.
Салқындатқыштың жоғарғы жағында екі сорғыш құбыры бар, олардың әрқайсысы контурда орналасқан. Әрқайсысына фланец дәнекерленген және компрессор фланецке орнатылады.

Конденсатор және май бөлгіш (30HXC)

30HXC салқындатқышы конденсатор мен май бөлгіштің комбинациясы болып табылатын ыдысты пайдаланады. Ол салқындатқыштың астына орнатылады. Шығару газы компрессордан шығып, сыртқы глушитель арқылы май бөлгішке өтеді, ол ыдыстың жоғарғы бөлігі болып табылады. Ол бөлгіштің жоғарғы жағына кіреді, онда май алынады, содан кейін ыдыстың төменгі бөлігіне өтеді, онда газ конденсацияланып, салқындатылады. Екі салқындатқыш контуріне де қызмет көрсету үшін бір ыдыс қолданылады. Екі салқындатқыш контурін бөлетін орталық түтік парағы бар. Түтіктердің диаметрі 3/4" немесе 1" мыс, ішінде және сыртында жақсартылған беті бар. Екі су өткелі бар тек бір су контурі ғана бар.

Май бөлгіш (30GX)

Ауамен салқындатылатын құрылғыларда май бөлгіш - бұл сыртқы тік конденсатор катушкаларының астына орнатылған қысымды ыдыс. Шығару газы бөлгіштің жоғарғы жағына кіреді, онда майдың көп бөлігі бөлініп, төменгі жағына ағып кетеді. Содан кейін газ сымды торлы экран арқылы өтеді, онда қалған май бөлініп, төменгі жағына ағып кетеді.

Электрондық кеңейту құрылғысы (EXD)

Микропроцессор EXV басқару модулі арқылы EXD-ны басқарады. EXD не EXV, не үнемдегіш болады. Осы құрылғылардың екеуінің ішінде сызықтық жетектегі қадамдық қозғалтқыш бар. Жоғары қысымды сұйық салқындатқыш клапанға төменгі жағынан кіреді. Саңылау жинағының ішінде калибрленген саңылаулар сериясы орналасқан. Салқындатқыш саңылаудан өткен кезде қысым төмендейді және салқындатқыш 2 фазалы күйге (сұйық және бу) өзгереді. Әртүрлі жұмыс жағдайлары үшін салқындатқыш ағынын басқару үшін жең саңылаудың үстінен жоғары және төмен қозғалады, осылайша кеңейту құрылғысының тиімді ағын ауданын өзгертеді. Жең сызықтық қадамдық қозғалтқышпен жылжытылады. Қадамдық қозғалтқыш қадамдармен қозғалады және процессор модулімен тікелей басқарылады. Қадамдық қозғалтқыш айналған кезде қозғалыс жетекші бұранда арқылы сызықтық қозғалысқа беріледі. Қадамдық қозғалтқыш пен жетекші бұрандалар арқылы қозғалыстың 1500 дискретті қадамы алынады. Қадамдардың көп саны және ұзақ жүріс салқындатқыш ағынын өте дәл басқаруға әкеледі. Әрбір контурдың салқындатқыш қабығының жоғарғы жағына тігінен орнатылған сұйықтық деңгейінің сенсоры бар. Деңгей сенсоры шағын электрлік кедергі жылытқышынан және құдық корпусының ішінде әртүрлі биіктіктерде орналасқан тізбектей қосылған үш термистордан тұрады. Жылытқыш термисторлар құрғақ ауада шамамен 93,3°C көрсететіндей етіп жасалған. Салқындатқыштағы салқындатқыш деңгейі көтерілген сайын ең жақын термистордың кедергісі айтарлықтай өзгереді. Бұл үлкен кедергі айырмашылығы басқаруға көрсетілген деңгейді дәл ұстап тұруға мүмкіндік береді. Деңгей сенсоры салқындатқыштағы салқындатқыш сұйықтық деңгейін бақылайды және бұл ақпаратты PSIO-1-ге жібереді. Бастапқы іске қосу кезінде EXV позициясы нөлде болады. Одан кейін микропроцессор клапанның позициясын дәл қадағалап отырады, осы ақпаратты басқа басқару функциялары үшін кіріс ретінде пайдалану үшін. Ол мұны EXV-лерді іске қосу кезінде іске асырады. Процессор клапанға толық ашықтан толық жабыққа дейін жылжыту үшін жеткілікті жабу импульстарын жібереді, содан кейін позиция есептегішін нөлге қайтарады. Осы сәттен бастап іске қосуға дейін процессор әр клапанға жіберген ашық және жабық қадамдардың жалпы санын есептейді.

Үнемдегіш

Үнемдегіштер 30HXC 190, 285 және 375 және 30GX 182, 267 және 358-ге орнатылған.
Үнемдегіш салқындатқыштың сыйымдылығы мен тиімділігін жақсартады, сонымен қатар компрессор қозғалтқышын салқындатуды қамтамасыз етеді. Үнемдегіштің ішінде сызықтық EXV қадамдық қозғалтқышы да, қалқымалы клапан да бар. EXV PIC арқылы салқындатқыштағы қажетті сұйықтық деңгейін ұстап тұру үшін басқарылады (үнемделмеген салқындатқыштар үшін жасалғандай). Қалқымалы клапан үнемдегіштің төменгі жағындағы сұйықтық деңгейін ұстап тұрады. Сұйық салқындатқыш конденсатордан үнемдегіштің төменгі жағына беріледі. Салқындатқыш EXV арқылы өткен кезде оның қысымы шамамен 500 кПа аралық деңгейге дейін төмендейді. Бұл қысым үнемдегіш қабығының ішінде сақталады. Содан кейін салқындатқыш қалқымалы клапан арқылы өтеді, оның қысымы салқындатқыштағы қысымнан сәл жоғарырақ төмендейді. Өнімділіктің жоғарылауы EXV арқылы өтетін салқындатқыштың бір бөлігі буға айналған кезде, үнемдегіштің төменгі жағында сақталатын сұйықтықты одан әрі салқындатады. Салқындатудың бұл жоғарылауы қосымша сыйымдылықты қамтамасыз етеді. Бұған қол жеткізу үшін қосымша қуат қажет болмағандықтан, машинаның тиімділігі де артады. Буға айналатын бу үнемдегішке көтеріледі, онда ол компрессорға өтеді және қозғалтқышты салқындатуды қамтамасыз ету үшін қажетінше пайдаланылады. Қозғалтқыш орамаларының үстінен өткеннен кейін салқындатқыш сығылу цикліндегі аралық портта циклге қайта кіреді.

Май сорғылары

30GX/HXC роторлы салқындатқыштары әр контурға арналған сыртқы орнатылған алдын ала майлау май сорғысын пайдаланады. Бұл сорғы іске қосу тізбегінің бөлігі ретінде жұмыс істейді.

НАЗАР АУДАРЫҢЫЗ:
Катушканың жұмыс температурасы 80°C-қа жетуі мүмкін. Кейбір уақытша жағдайларда (әсіресе сыртқы төмен температурада немесе төмен конденсатор контурының температурасында іске қосу кезінде) май сорғысы қайта қосылуы мүмкін.

30GX құрылғыларында сорғылар құрылғының май бөлгіш жағындағы негізгі рельстерге орнатылады. Сорғылар 30HXC құрылғыларының конденсаторларындағы кронштейнге орнатылады. Контурды іске қосу қажет болғанда басқару элементтері алдымен май сорғысын іске қосады, осылайша компрессор дұрыс майлаумен іске қосылады. Егер сорғы жеткілікті май қысымын жасаса, компрессордың іске қосылуына рұқсат етіледі. Компрессор іске қосылғаннан кейін май сорғысы өшіріледі. Егер сорғы жеткілікті май қысымын жасай алмаса басқару дабылды жасайды.

Қозғалтқышты салқындату клапандары

Компрессор қозғалтқышы орамаларының температурасы оңтайлы мәнге дейін басқарылады. Басқару қозғалтқышты салқындату электромагниттік клапанын циклдеу арқылы қажетінше сұйық салқындатқыштың қозғалтқыш орамалары арқылы өтуіне мүмкіндік береді. Үнемдегіштермен жабдықталған құрылғыларда бу газы үнемдегіштің жоғарғы жағынан шығып, қозғалтқыш орамаларына үздіксіз ағып тұрады. Қозғалтқышты салқындату үшін пайдаланылатын барлық салқындатқыш роторларға сығылу циклінің ортасында орналасқан порт арқылы қайта кіреді және шығару қысымына дейін сығылады.

Датчиктер

Құрылғылар жүйенің жұмысын бақылау және басқару үшін термисторларды (екі қозғалтқыш температурасының термисторын қоса) және екі деңгейлік термисторды және қысым түрлендіргіштерін пайдаланады.

Термисторлар

Буландырғыштан шығатын сұйықтық

Бұл температура буландырғыштан шығатын сұйықтық температурасын (су немесе тұздық) өлшеу үшін пайдаланылады. Температура шығатын сұйықтық температурасын басқару және салқындатқыштың қатып қалуынан қорғау үшін пайдаланылады. Ол буландырғыш сұйықтық саптамасында орналасқан.

Буландырғышқа кіретін сұйықтық

Бұл сенсор буландырғышқа кіретін сұйықтық температурасын өлшеу үшін пайдаланылады. Ол кіретін буландырғыш саптамасында орналасқан. Ол кіретін сұйықтықпен шығатын сұйықтық температурасын басқару үшін автоматты температуралық компенсацияны қамтамасыз ету үшін пайдаланылады.

Шығару газының температурасы (A және B контурлары)

Бұл сенсор шығару газының температурасын өлшеу және шығару температурасының қызып кетуін басқару үшін пайдаланылады. Ол әрбір контурдың шығару құбырында (30HXC) немесе май бөлгіштің жоғарғы жағында (30GX) орналасқан.

НАЗАР АУДАРЫҢЫЗ: Термостат жеңі жоқ.

Қозғалтқыш температурасы

Компрессорды қорғау модулі (CPM) қозғалтқыш температурасын бақылайды. Термистор терминалдары компрессор қорапшасында орналасқан.

Буландырғыш сұйықтық деңгейі (A және B контурлары)

Буландырғыш сұйықтық деңгейінің термисторы буландырғышта оңтайландырылған ағынды басқаруды қамтамасыз ету үшін пайдаланылады. Ол буландырғыштың жоғарғы жағына орнатылған.

Конденсаторға кіретін сұйықтық (30HXC)

Бұл сенсор сумен салқындатылатын конденсаторларға кіретін сұйықтықтың температурасын өлшеу үшін пайдаланылады. Ол конденсаторларға кіретін жалпы сұйықтық желісінде орналасқан (далада орнатылған). Жылу машиналарында ол сыйымдылықты басқару тәртібімен пайдаланылады. Сумен салқындатылатын конденсаторларда ол тек конденсатор сұйықтығының температурасын бақылау үшін пайдаланылады.

Конденсатордан шығатын сұйықтық (30HXC-де қосымша)

Бұл сенсор сумен салқындатылатын конденсаторлардан шығатын сұйықтықтың температурасын өлшеу үшін пайдаланылады. Ол конденсаторлардан шығатын жалпы сұйықтық желісінде орналасқан (далада орнатылған). Жылу машиналарында ол сыйымдылықты басқару тәртібімен пайдаланылады. Сумен салқындатылатын конденсаторларда ол тек конденсатор сұйықтығының температурасын бақылау үшін пайдаланылады.

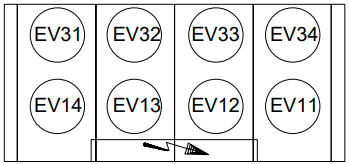

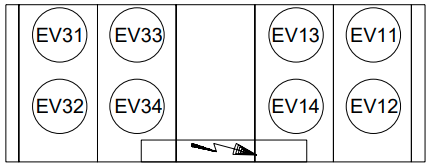

30GX желдеткішін орналастыру

GX082/102

GX112/132

GX152/162

GX182

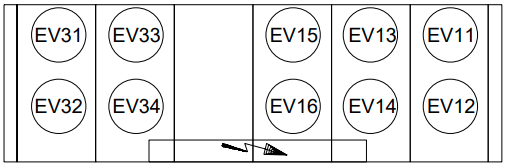

GX207/227

GX247/267

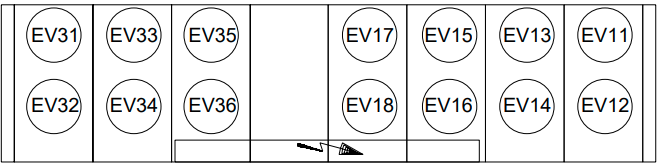

GX298

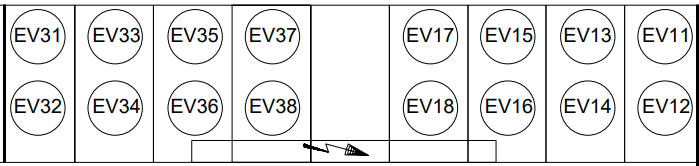

GX328/358

ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ

Салқындатқыш агентті құю - зарядын қосу

Бұл құрылғылар тек R-134a-мен пайдалануға арналған.
Бұл құрылғыларда БАСҚА ешқандай салқындатқыш агентті ПАЙДАЛАНБАҢЫЗ.

Зарядты қосқанда немесе шығарғанда, қатып қалуды болдырмау үшін конденсатор (HX) және салқындатқыш арқылы әрдайым суды айналдырыңыз. Қатып қалу салдарынан болған зақымдану дұрыс пайдаланбау болып саналады және Carrier кепілдігін жоюы мүмкін.

Жүйені ШЕКТЕН ТЫС ТОЛТЫРМАҢЫЗ. Шамадан тыс толтыру салқындату сұйықтығының жоғары тұтынылуымен, ықтимал компрессордың зақымдануымен және қуаттың жоғары тұтынылуымен жоғары шығару қысымына әкеледі.

30HXC жүйесіндегі төмен зарядтың белгісі

ЕСКЕРТПЕ
30HXC жүйесіндегі салқындатқыш агентінің төмен зарядын тексеру үшін бірнеше факторларды ескеру қажет. Сұйық желісіндегі жылтыраған көру әйнегі міндетті түрде жеткіліксіз зарядтың белгісі емес. Қалыпты жұмыс кезінде жылтыраған көру әйнегі пайда болатын көптеген жүйе жағдайлары бар. 30HXC өлшеу құрылғысы осы жағдайларда дұрыс жұмыс істеуге арналған.

1. Тізбектің толық жүктеме жағдайында жұмыс істеп тұрғанына көз жеткізіңіз. А тізбегінің толық жүктелгенін тексеру үшін Басқару элементтері нұсқаулығында сипатталған процедураны орындаңыз.
2. Тізбекті толық жүктеме жағдайына мәжбүрлеу үшін Қолмен басқару мүмкіндігін пайдалану қажет болуы мүмкін. Егер олай болса, Басқару элементтері нұсқаулығындағы Қолмен басқару мүмкіндігін пайдалану нұсқауларын қараңыз.
3. Тізбек толық жүктемеде жұмыс істеп тұрғанда, салқындатқыштан шығатын сұйықтық температурасы 6°C ± 1.5 диапазонында екенін тексеріңіз.
4. Осы жағдайда сұйық желісінің көру әйнегіндегі салқындатқышты бақылаңыз. Егер көру әйнегі анық болса және жылтырау белгілері болмаса, тізбек жеткілікті зарядталған. Қалған қадамдарды өткізіп жіберіңіз.
5. Егер салқындатқыш жылтырап тұрған сияқты болса, тізбекте заряд жеткіліксіз болуы мүмкін. EXV позициясын тексеру арқылы мұны тексеріңіз (Controls IOM қараңыз).
6. Егер EXD ашылу позициясы 60%-дан жоғары болса және сұйық желісінің көру әйнегі жылтырап тұрса, тізбекте заряд жеткіліксіз. Зарядты қосу процедурасын орындаңыз.

30HXC жүйелеріне зарядты қосу үшін

1. Құрылғының толық жүктемеде жұмыс істеп тұрғанына және салқындатқыштан шығатын сұйықтық температурасы 5.6 7.8°C диапазонында екеніне көз жеткізіңіз.
2. Осы жұмыс жағдайларында сұйық желісінің көру әйнегін тексеріңіз. Егер көру әйнегі анық болса, құрылғыда жеткілікті заряд бар. Егер көру әйнегі жылтырап тұрса, EXD Percent Open мәнін тексеріңіз. Егер бұл 60%-дан жоғары болса, зарядты қосуды бастаңыз.

ЕСКЕРТПЕ
Жоғарыда аталғандардан басқа жұмыс жағдайларында сұйық желісінің көру әйнегінің жылтырауы міндетті түрде салқындатқыш агентінің төмен зарядының белгісі емес.

3. Буландырғыштың жоғарғы жағында орналасқан зарядтау клапанын пайдаланып, буландырғышқа 2,5 кг сұйық зарядты қосыңыз.
4. EXD Percent Open мәнін бақылаңыз. Заряд қосылған сайын EXD жабыла бастауы керек. Құрылғының тұрақталуына мүмкіндік беріңіз. Егер EXD Percent Open 60%-дан жоғары болып қалса және көру әйнегінде әлі де көпіршіктер болса, қосымша 2,5 кг сұйық зарядты қосыңыз.
5. Құрылғының тұрақталуына мүмкіндік беріңіз және EXD Percent Open мәнін қайтадан тексеріңіз. Бір уақытта 2,5 кг сұйық салқындатқыш агентін қосуды жалғастырыңыз және EXD позициясын тексермес бұрын құрылғының тұрақталуына мүмкіндік беріңіз.
6. EXD Percent Open 40 - 60% диапазонында болғанда, сұйық желісінің көру әйнегін тексеріңіз. Көру әйнегінің анық болуын қамтамасыз ету үшін жеткілікті қосымша сұйық зарядты баяу қосыңыз. Құрылғыны шамадан тыс зарядтауды болдырмау үшін мұны баяу жасау керек.
7. 6°C ± 1.5 буландырғыштан шығатын сұйықтық температурасында толық жүктемеде жұмысты жалғастыру арқылы жеткілікті зарядты тексеріңіз. Салқындатқыштың сұйық желісінің көру әйнегінде жылтырамағанын тексеріңіз. EXD Percent Open 40 және 60% аралығында болуы керек. Салқындатқыш деңгейінің көрсеткіші 1,5 - 2,5 диапазонында болуы керек.

30GX жүйелеріндегі төмен зарядтың белгісі

1. Тізбектің толық жүктеме жағдайында жұмыс істеп тұрғанына және конденсация температурасы 50°C ± 1.5 екеніне көз жеткізіңіз. А тізбегінің толық жүктелгенін тексеру үшін Controls IOM ішіндегі процедураны орындаңыз.
2. Тізбекті толық жүктеме жағдайына мәжбүрлеу үшін Қолмен басқару мүмкіндігін пайдалану қажет болуы мүмкін. Егер олай болса, Қолмен басқару функциясын пайдалану нұсқауларын қараңыз (Controls IOM ішіндегі процедура).
3. Тізбек толық жүктемеде жұмыс істеп тұрғанда, салқындатқыштан шығатын сұйықтық температурасы 6°C ± 1.5 диапазонында екенін тексеріңіз.
4. Конденсатор катушкаларына кіретін ауа температурасын өлшеңіз. Екі катушканың сұйық желілері қосылатын тройниктен кейін сұйықтық температурасын өлшеңіз. Сұйықтық температурасы катушкаларға кіретін ауа температурасынан 8,3°C жоғары болуы керек. Егер айырмашылық бұдан көп болса және көру әйнегі жылтырап тұрса, тізбек зарядталмаған. 5-қадамға өтіңіз.
5. Салқындатқыштың жоғарғы жағында орналасқан зарядтау клапанын пайдаланып, салқындатқышқа 2,5 кг сұйық зарядты қосыңыз.
6. Жүйенің тұрақталуына мүмкіндік беріңіз, содан кейін сұйықтық температурасын қайта тексеріңіз. Әрбір зарядты қосқаннан кейін жүйені тұрақтандыруға мүмкіндік бере отырып, қажетінше 5-қадамды қайталаңыз. Шамадан тыс зарядтауды болдырмау үшін көру әйнегі тазара бастағанда зарядты баяу қосыңыз.

Бөлме температурасы, сыртқы ауа температурасы (міндетті емес)

Бұл температуралар сәйкесінше Сыртқы ауа немесе Бөлме температурасын қалпына келтіру опцияларына негізделген қалпына келтіруді басқару үшін бөлменің немесе сыртқы ауа температурасын өлшеу үшін пайдаланылады.

Қысым датчиктері

Шығару қысымы (A және B тізбектері)

Бұл кіріс құрылғының әрбір тізбегінің жоғары жағындағы қысымды өлшеу үшін пайдаланылады.
Ол шығару қысымының манометрін ауыстыру және басты қысымды басқару үшін қысымды қамтамасыз ету үшін пайдаланылады.

Сорғыш қысымы (A және B тізбектері)

Бұл кіріс құрылғының төменгі жағындағы қысымды өлшеу үшін пайдаланылады. Ол сорғыш қысымының манометрін ауыстыру үшін қысымды қамтамасыз ету үшін пайдаланылады.

Май қысымы (әрбір компрессор)

Бұл кіріс құрылғының әрбір компрессорының май қысымын өлшеу үшін пайдаланылады. Ол әрбір компрессордың май қысымы портында орналасқан.

Экономизатор қысымы (A және B тізбектері)

Бұл кіріс компрессорға берілетін май қысымының дифференциалын бақылау үшін пайдаланылады.

Май құю - төмен майды қайта құю

30HX/GX жүйелеріне май зарядын қосу

1. Егер 30HXC/GX құрылғысы Төмен май деңгейінен қайта-қайта өшіп қалса, бұл май зарядының жеткіліксіздігінің белгісі болуы мүмкін. Бұл сонымен қатар майдың жүйенің төменгі жағынан қайтарылып алыну процесінде екенін білдіруі мүмкін.
2. Құрылғыны бір жарым сағат бойы толық жүктемеде іске қосудан бастаңыз.
3. 1-1/2 сағат жұмыс істегеннен кейін құрылғының қайта іске қосылуына және қалыпты жұмыс істеуіне мүмкіндік беріңіз. Егер Төмен май деңгейі туралы дабылдар сақталса, құрылғыда май заряды төмен. Конденсатордың (30HXC) төменгі жағындағы немесе май сепараторының (30GX) төменгі жағындағы май құю клапанын пайдаланып, май сепараторына май қосыңыз.

Майды басқа жерге ҚОСПАҢЫЗ, себебі құрылғының дұрыс жұмыс істемеуіне әкелуі мүмкін.

4. Май құю процесін жеңілдету үшін май қосқан кезде құрылғының жұмыс істемегеніне көз жеткізіңіз. Жүйе құрылғы жұмыс істемеген кезде де қысыммен жұмыс істейтіндіктен, жүйеге май қосу үшін қолайлы сорғыны (қолмен немесе электр сорғысын) пайдалану қажет болады.
5. Қолайлы сорғыны пайдаланып, жүйеге 2 литр Полиолэстер майын қосыңыз (CARRIER SPEC: PP47-32). Май деңгейінің қауіпсіздік қосқышы ЖАЛҒАНБАҒАНЫНА көз жеткізіңіз және құрылғының қайта іске қосылуына және қалыпты жұмыс істеуіне мүмкіндік беріңіз.
6. Май деңгейінің төмендігі мәселелері сақталса, тағы 1 немесе 2 литр май қосыңыз. Егер жүйеге 4 литрден артық май қосу қажет болса, Carrier дистрибьюторының қызмет көрсету бөліміне хабарласыңыз.

Салқындатқыш агентінің зарядын сақтау блогына ауыстырған кезде, құрылғы жұмыс істемеген кезде май бірге тасымалдануы мүмкін. Бірінші кезекте ауыстырылған салқындатқыш агентінің мөлшерін қайта пайдаланыңыз. Майды төгіп тастағаннан кейін, тек төгілген мөлшерді ғана қайта құйыңыз (артық май заряды құрылғының дұрыс жұмыс істеуіне кедергі келтіруі мүмкін).

Интегралды май сүзгісін ауыстыру

06N бұрандалы компрессорындағы интегралды май сүзгісі ұзақ мойынтірек қызмет ету мерзімі үшін қажетті жоғары деңгейлі сүзуді (3 µ) қамтамасыз ету үшін көрсетілген. Жүйенің тазалығы сенімді жүйе жұмысы үшін маңызды болғандықтан, май сепараторының шығысындағы май желісінде алдын ала сүзгі (7 µ) де бар.

Ауыстырылатын интегралды май сүзгісінің элементінің бөлшек нөмірі:

Carrier бөлшек нөмірі (сүзгі мен O-сақинаны қоса): 06NA 660016S

Сүзгіні ауыстыру кестесі

Сүзгіні жұмыстың алғашқы 500 сағатынан кейін және әрбір келесі 2000 сағат сайын тексеру керек. Сүзгідегі қысымның дифференциалы 2,1 бардан асқан кез келген уақытта сүзгіні ауыстыру керек.

Сүзгідегі қысымның төмендеуін сүзгіге қызмет көрсету портындағы және май қысымы портындағы қысымды өлшеу арқылы анықтауға болады. Осы екі қысымның айырмашылығы сүзгі, тексеру клапаны және соленоидты клапан арқылы қысымның төмендеуі болады. Тексеру клапаны мен соленоидты клапан арқылы қысымның төмендеуі шамамен 0,4 барды құрайды, оны май сүзгісінің қысымының төмендеуін беру үшін екі май қысымының өлшемдерінен алып тастау керек. Компрессор май қысымының төмендігінен өшірілгеннен кейін май сүзгісінің қысымының төмендеуін тексеру керек.

Сүзгіні ауыстыру процедурасы

1. Төмендегі қадамдар интегралды май сүзгісін ауыстырудың дұрыс әдісін көрсетеді.
2. Компрессорды өшіріп, құлыптаңыз.
3. Ішкі клапан жапқышын орнына басу үшін май соленоидты клапанының жұмысын қолмен мәжбүрлеңіз.
4. Май сүзгісіне қызмет көрсету клапанын жабыңыз. Сүзгіге қызмет көрсету порты арқылы сүзгі қуысынан қысымды шығарыңыз.
5. Май сүзгісінің тығынын алыңыз. Ескі май сүзгісін алыңыз.
6. Жаңа май сүзгісін орнатпас бұрын, o-сақинаны маймен "майлаңыз". Сүзгіні орнатыңыз және тығынды ауыстырыңыз.
   Майлау майы жүйесін жаппас бұрын, алдын ала сүзгіні де ауыстыру мүмкіндігін пайдаланыңыз.
7. Аяқтағаннан кейін сүзгіге қызмет көрсету порты арқылы сүзгі қуысын эвакуациялаңыз. Сүзгіге қызмет көрсету клапанын ашыңыз. Компрессордың құлыптау құрылғыларын алыңыз, компрессор жұмысқа қайта оралуға дайын.

Компрессорды ауыстыру

Компрессордың айналуын басқару

Компрессордың дұрыс айналуы ең маңызды қолданбалы мәселелердің бірі болып табылады. Кері айналу, тіпті өте қысқа уақытқа созылса да, компрессорды зақымдайды.

Кері айналудан қорғау схемасы айналу бағытын анықтап, компрессорды 300 миллисекунд ішінде тоқтатуға қабілетті болуы керек. Кері айналу компрессор терминалдарына сымдар бұзылған кезде пайда болуы мүмкін.

Кері айналу мүмкіндігін азайту үшін келесі процедураны қолдану керек. Қуат кабелдерін компрессор терминалының түйреуішіне бастапқыда сыммен жалғанғандай етіп қайта жалғаңыз.

Компрессорды ауыстыру үшін компрессормен бірге төмен қысым қосқышы кіреді. Бұл төмен қысым қосқышын компрессордың жоғары қысымды бөлігінде уақытша қатты қауіпсіздік ретінде орнату керек. Бұл қосқыштың мақсаты - компрессор терминалының түйреуішіндегі кез келген сым қателерінен компрессорды қорғау. Қосқыштың электрлік жанасуы жоғары қысым қосқышымен тізбектей жалғанады. Қосқыш компрессор іске қосылып, айналу бағыты тексерілгенше орнында қалады; осы сәтте қосқыш алынып тасталады.

Кері айналуды анықтау үшін таңдалған қосқыш - Carrier бөлшек нөмірі HK01CB001. Ол "Компрессорды орнату пакетінің" (бөлшек нөмірі 06NA 660 013) бөлігі ретінде қол жетімді. Бұл қосқыш қысым вакуумның 50 мм-інен төмен түскенде контактілерді ашады. Қосқыш - қысым қайтадан 70 кПа-дан жоғары көтерілгеннен кейін қалпына келтіруге болатын қолмен қалпына келтіру түрі. Компрессордың кері бағытта қысқа циклдік жұмыс істеуін болдырмау үшін қосқыштың қолмен қалпына келтіру түрі болуы маңызды.

Ақауларды жою

EXD/Экономизатор мәселелерін диагностикалау және түзету үшін төмендегі қадамдарды орындаңыз.

Экономизаторлары бар 30HXC/GX құрылғыларында көпіршік түтігіне (Экономизатордың төменгі жағы) арналған клапанның ашық екенін тексеріңіз. Алдымен EXD қозғалтқышының жұмысын тексеріңіз (Controls IOM ішіндегі процедураны қараңыз). Қолыңызды EXD немесе экономизатор корпусына қою арқылы жетекшектің қозғалып жатқанын сезуге болады (жетекшек экономизатор қабығының төменгі жағынан жартылайдан үштен екіге дейін орналасқан). Жетекшек өзінің жүрісінің жоғарғы жағына жеткенде қатты соққыны сезу керек (егер айнала салыстырмалы түрде тыныш болса, естуге болады). Жетекшек өзінің жүрісінің төменгі жағына жеткенде соғуы керек. Егер клапан дұрыс жұмыс істемейді деп есептелсе, қосымша тексерулер үшін Carrier қызмет көрсету бөліміне хабарласыңыз:

• EXD модуліндегі шығыс сигналдары
• сым қосылымдары (барлық түйреуіш терминалдарындағы үздіксіздік және тығыз қосылым)
• EXD қозғалтқышының орамдарының кедергісі.
