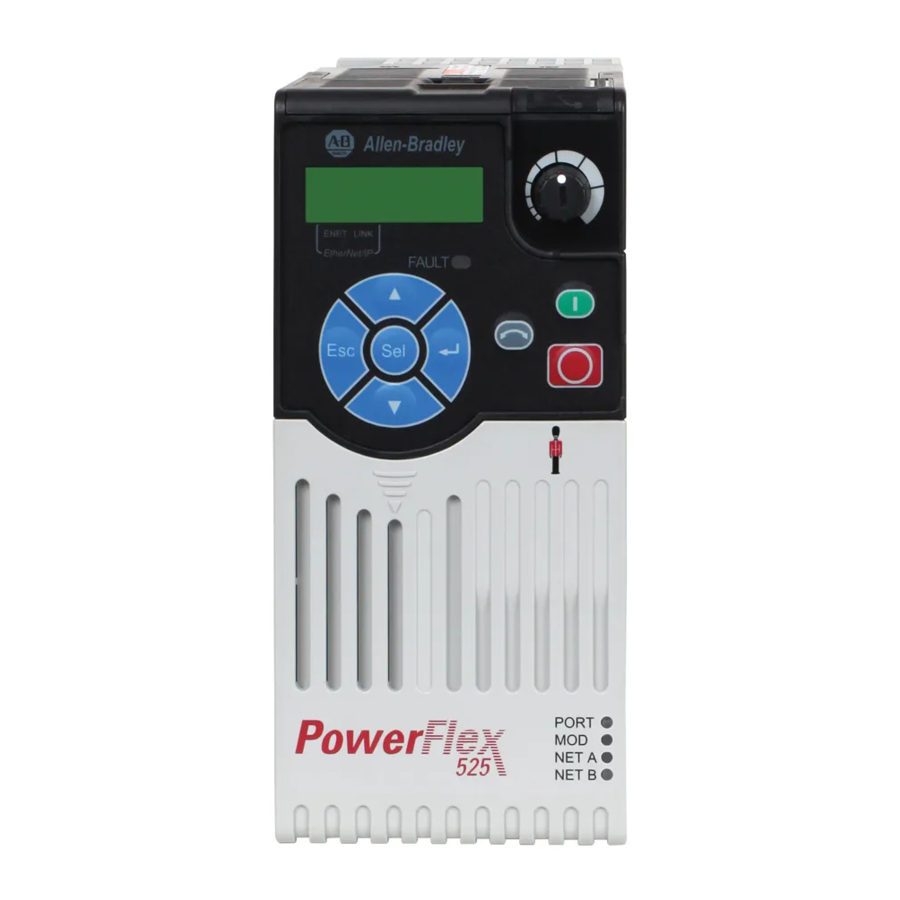

Allen-Bradley PowerFlex 525 - Айнымалы жиілікті айнымалы ток жетегінің нұсқаулығы
Мазмұны
Орнату мәселелері
- Жетекті тегіс, тік және көлденең бетке тігінен орнатыңыз.
Frame Screw Size Screw Torque A M5 (#10...24) 1.56...1.96 N•m (14...17 lb•in) B M5 (#10...24) 1.56...1.96 N•m (14...17 lb•in) C M5 (#10...24) 1.56...1.96 N•m (14...17 lb•in) D M5 (#10...24) 2.45...2.94 N•m (22...26 lb•in) E M8 (5/16 in.) 6.0...7.4 N•m (53...65 lb•in) - Шаңнан немесе металл бөлшектерінен аулақ болып, салқындату желдеткішін қорғаңыз.
- Коррозиялық ортаға жол бермеңіз.
- Ылғалдан және тікелей күн сәулесінен қорғаңыз.
Ең аз орнату саңылаулары
Тігінен орнату көрсетілген. Егер көлденеңінен орнатсаңыз, тиісті ауа ағыны үшін қораптың жоғарғы және төменгі жағынан 50 мм (2,0 дюйм) саңылауды қосыңыз.
- Тек желдеткіш жинағы бар E жақтауы үшін 95 мм (3,7 дюйм) саңылау қажет.
- Тек желдеткіш жинағы бар E жақтауы үшін 12 мм (0,5 дюйм) саңылау қажет.
Қоршаған ортаның жұмыс температурасы
| Орнату | Қоршау дәрежесі(1) | Қоршаған орта температурасы | |||
| Ең төменгі | Ең жоғары (Төмендетусіз) | Ең жоғары (Төмендету)(2) | Желдеткіш жинағымен ең жоғары (Төмендету)(3)(5) | ||
| Тігінен | IP 20/Ашық түрі | -20°C (-4°F) | 50°C (122°F) | 60°C (140°F) | 70°C (158°F) |
| IP 30/NEMA 1/UL 1 түрі | 45°C (113°F) | 55°C (131°F) | – | ||
| Тігінен, нөлдік жинақтау | IP 20/Ашық түрі | 45°C (113°F) | 55°C (131°F) | 65°C (149°F) | |
| IP 30/NEMA 1/UL 1 түрі | 40°C (104°F) | 50°C (122°F) | – | ||
| Басқару модулінің желдеткіш жинағымен көлденең(4)(5) | IP 20/Ашық түрі | 50°C (122°F) | – | 70°C (158°F) | |
| Басқару модулінің желдеткіш жинағымен көлденең, нөлдік жинақтау(4)(5) | IP 20/Ашық түрі | 45°C (113°F) | – | 65°C (149°F) | |
- IP 30/NEMA 1/UL 1 түрінің рейтингі PowerFlex 520 сериялы IP 30/NEMA 1/UL 1 түрі опциялар жинағын, каталог нөмірі 25-JBAx орнатуды талап етеді.
- 25B-D1P4N104 және 25B-E0P9N104 каталогтары үшін ең жоғары (төмендету) бағанында көрсетілген температура барлық орнату әдістері үшін 5°C (9°F) төмендейді.
- 25B-D1P4N104 және 25B-E0P9N104 каталогтары үшін желдеткіш жинағымен ең жоғары (төмендету) бағанында көрсетілген температура тек тігінен және нөлдік жинақтау орнату әдістерімен тігінен үшін 10°C (18°F) төмендейді.
- 25B-D1P4N104 және 25B-E0P9N104 каталогтарын көлденең орнату әдістерінің кез келгенін пайдаланып орнатуға болмайды.
- PowerFlex 520 сериялы басқару модулінің желдеткіш жинағын, каталог нөмірі 25-FANx-70C орнатуды талап етеді.
Жетек өлшемдері
PowerFlex 525 жақтаулары
Рейтингтер кВ және (HP) түрінде.
| Frame | 1 фазалы 100...120В | 1 фазалы 200...240В | 1 фазалы 200...240В сүзгісі бар | 3 фазалы 200...240В | 3 фазалы 380...480В | 3 фазалы 380...480В сүзгісі бар | 3 фазалы 525...600В |
| A | 0.4 (0.5) | 0.4...0.75 (0.5...1.0) | 0.4...0.75 (0.5...1.0) | 0.4...2.2 (0.5...3.0) | 0.4...2.2 (0.5...3.0) | 0.4...2.2 (0.5...3.0) | 0.4...2.2 (0.5...3.0) |
| B | 0.75...1.1 (1.0...1.5) | 1.5...2.2 (2.0...3.0) | 1.5...2.2 (2.0...3.0) | 3.7 (5.0) | 4.0 (5.0) | 4.0 (5.0) | 3.70 (5.00) |
| C | – | – | – | 5.5 (7.5) | 5.5...7.5 (7.5...10.0) | 5.5...7.5 (7.5...10.0) | 5.5...7.5 (7.5...10.0) |
| D | – | – | – | 7.5 (10.0) | 11.0...15.0 (15.0...20.0) | 11.0...15.0 (15.0...20.0) | 11.0...15.0 (15.0...20.0) |
| E | – | – | – | 11.0...15.0 (15.0...20.0) | – | 18.5...22.0 (25.0...30.0) | 18.5...22.0 (25.0...30.0) |
IP20/Ашық түрі
Өлшемдер мм және (дюйм) түрінде. Салмақтар кг және (фунт) түрінде.
| Жақтау | A | B | C | D | E | Жөнелту салмағы |
| A | 72 (2.83) | 152 (5.98) | 172 (6.77) | 57.5 (2.26) | 140 (5.51) | 1.1 (2.4) |
| B | 87 (3.43) | 180 (7.09) | 172 (6.77) | 72.5 (2.85) | 168 (6.61) | 1.6 (3.5) |
| C | 109 (4.29) | 220 (8.66) | 184 (7.24) | 90.5 (3.56) | 207 (8.15) | 2.3 (5.0) |
| D | 130 (5.12) | 260 (10.24) | 212 (8.35) | 116 (4.57) | 247 (9.72) | 3.9 (8.6) |
| E | 185 (7.28) | 300 (11.81) | 279 (10.98) | 160 (6.30) | 280 (11.02) | 12.9 (28.4) |
EMC сүзгілері
EMC директивасына сәйкес келу туралы нұсқаулар үшін PowerFlex 525 пайдаланушы нұсқаулығын қараңыз.
Өлшемдер мм және (дюйм) түрінде.
| Жақтау | A | B | C | D | E | F | G | H | I |
| A | 55.0 (2.17) | 72.0 (2.83) | 234.0 (9.21) | 30.0 (1.18) | 223.0 (8.78) | 54.0 (2.13) | 20.0 (0.79) | 23.0 (0.91) | 5.5 (0.22) |
| B | 70.0 (2.76) | 87.0 (3.43) | 270.0 (10.63) | 35.0 (1.38) | 258.0 (10.16) | 58.0 (2.28) | 25.0 (0.98) | 24.0 (0.94) | 5.5 (0.22) |
| C | 70.0 (2.76) | 109.0 (4.29) | 275.0 (10.83) | 37.0 (1.46) | 263.0 (10.35) | 76.0 (2.99) | 25.0 (0.98) | 28.0 (1.10) | 5.5 (0.22) |
| D | 80.0 (3.15) | 130.0 (5.12) | 310.0 (12.20) | 33.0 (1.30) | 298.0 (11.73) | 90.0 (3.54) | 33.0 (1.30) | 28.0 (1.10) | 5.5 (0.22) |
| E | 80.0 (3.15) | 155.0 (6.10) | 390.0 (15.35) | 32.0 (1.26) | 375.0 (14.76) | 110.0 (4.33) | 33.0 (1.30) | 28.0 (1.10) | 5.5 (0.22) |
Сақтандырғыштар және автоматты ажыратқыштар
![Белгіше]()
Бұл жетек үшін қалыпты және ауыр жүктеме рейтингтері қол жетімді.- Жетек төменірек ампер рейтингі бар қозғалтқыштарды басқарған кезде, жетектің кіріс тогының рейтингі үшін жетек тақтайшасын қараңыз.
- Bulletin 140M қозғалтқыш қорғағыш автоматты ажыратқыштарының AIC рейтингтері әртүрлі болуы мүмкін. Bulletin 140M қозғалтқышты қорғау тізбегін ажыратқыштарының қолданбалы рейтингтерін қараңыз.
- Реттелетін ток диапазоны бар Bulletin 140M құрылғы істен шықпайтын ең төменгі диапазонға ток сапары орнатылуы керек.
- Қолмен өзінен қорғалған (E түрі) аралас қозғалтқыш контроллері, 208 Wye немесе Delta, 240 Wye немесе Delta, 480Y/277 немесе 600Y/347 үшін UL тізіміне енгізілген. 480V немесе 600V Delta/Delta, бұрыштық жер немесе жоғары кедергілі жер жүйелерінде пайдалану үшін UL тізіміне енгізілмеген.
Бұл жетек үшін қалыпты және ауыр жүктеме рейтингтері қол жетімді.Қуат сымдары
Ұсынылатын қорғалған сым
| Орналасқан жері | Рейтинг/Түрі |
| Стандартты (1-нұсқа) | 600V, 90°C (194°F) XHHW2/RHW-2 Anixter B209500-B209507, Belden 29501-29507 немесе баламасы |
| Стандартты (2-нұсқа) | Торға арналған 600V, 90°C (194°F) RHH/RHW-2 Anixter OLF-7xxxxx немесе баламасы |
| I және II класс; I және II бөлім | Торға арналған 600V, 90°C (194°F) RHH/RHW-2 Anixter 7V-7xxxx-3G немесе баламасы |
Қуат терминал блогы
| Терминал | Сипаттамасы |
| L1/R, L2/S, L3/T | Кіріс желілік кернеу қосылымы |
| T1/U, T2/V, T3/W | Қозғалтқыш фазасының қосылымы = алға қарай бағытты өзгерту үшін кез келген екі қозғалтқыш сымын ауыстырыңыз. |
| DC+, DC- | Тұрақты ток шинасының қосылымы |
| BR+, BR- | Динамикалық тежегіш резисторының қосылымы |
 | Жерге тұйықтау – PE (қауіпсіздік жері) |
Жеткізу кезінде терминал бұрандалары босап кетуі мүмкін. Дискіге қуат бермес бұрын барлық терминал бұрандаларының ұсынылған моментке дейін қатайтылғанына көз жеткізіңіз.
Қуат терминал блогының сипаттамалары
| Рамка | Сымның максималды өлшемі(1) | Сымның минималды өлшемі(1) | Бұрау моменті |
| A | 5.3 mm2 (10 AWG) | 0.8 mm2 (18 AWG) | 1.76...2.16 Nm (15.6...19.1 lb-in.) |
| B | 8.4 mm2 (8 AWG) | 2.1 mm2 (14 AWG) | 1.76...2.16 Nm (15.6...19.1 lb-in.) |
| C | 8.4 mm2 (8 AWG) | 2.1 mm2 (14 AWG) | 1.76...2.16 Nm (15.6...19.1 lb-in.) |
| D | 13.3 mm2 (6 AWG) | 5.3 mm2 (10 AWG) | 1.76...2.16 Nm (15.6...19.1 lb-in.) |
| E | 26.7 mm2 (3 AWG) | 8.4 mm2 (8 AWG) | 3.09...3.77 Nm (27.3...33.4 lb-in.) |
- Терминал блогы қабылдайтын максималды/минималды өлшемдер – бұл ұсыныстар емес.
Басқару терминал блогы
Басқару кіріс/шығыс сымдарының блок-схемасы
![]()
I/O Terminal 01 әрқашан тоқтату кірісі болып табылады. Тоқтату режимі дискінің параметрімен анықталады. Диск I/O Terminal 01 және 11 арасында орнатылған секіргішпен бірге жеткізіледі. I/O Terminal 01-ді тоқтату немесе қосу кірісі ретінде пайдаланған кезде бұл секіргішті алып тастаңыз.- Екі сымды басқару көрсетілген. Үш сымды басқару үшін I/O Terminal 02-де
![]()
старт беру үшін лездік кірісті пайдаланыңыз. Бағытты өзгерту үшін I/O Terminal 03 үшін ![]()
ұсталған кірісті пайдаланыңыз. - Реле сияқты индуктивті жүктемесі бар опто шығысын пайдаланған кезде, шығыстың зақымдалуын болдырмау үшін релеге параллель қалпына келтіру диодын орнатыңыз.
старт беру үшін лездік кірісті пайдаланыңыз. Бағытты өзгерту үшін I/O Terminal 03 үшін
ұсталған кірісті пайдаланыңыз.Жалпы жерге тұйықтау талаптары
Егер диск жерге тұйықталмаған (IT mains) немесе резистивті жерге тұйықталған тарату жүйесіне орнатылса, жерге тұйықтау секіргішін алып тастау керек. Секіргішті алып тастағаннан кейін бұранданы қатайтыңыз.
Дискіні іске қосуға дайындық
НАЗАР АУДАРЫҢЫЗ: Келесі іске қосу процедураларын орындау үшін дискіге қуат берілуі керек. Кейбір кернеулер кіріс желісінің потенциалында болады. Электр тогының соғу қаупін немесе жабдықтың зақымдалуын болдырмау үшін келесі процедураны тек білікті қызмет көрсетуші персонал орындауы керек. Бастамас бұрын процедураны мұқият оқып, түсініңіз. Егер бұл процедураны орындау кезінде оқиға орын алмаса, ЖАЛҒАСТЫРМАҢЫЗ. Барлық қуатты өшіріңіз, соның ішінде пайдаланушы берген басқару кернеулерін. Негізгі айнымалы ток дискіге қосылмаған кезде де пайдаланушы берген кернеулер болуы мүмкін. Жалғастырмас бұрын ақаулықты түзетіңіз.
QuickView технологиясы бар СКД дисплейі
QuickView® технологиясы PowerFlex 520 сериялы дискінің СКД дисплейінде мәтіннің жылжуына мүмкіндік береді. Бұл параметрлерді оңай конфигурациялауға, ақауларды жоюға және бөлек құрылғыны пайдаланбай-ақ диагностикалық элементтерді қарауға мүмкіндік береді.
| Мәзір | Параметрлер тобы және сипаттамасы |
 | Негізгі дисплей Дискінің жұмыс істеу жағдайлары жиі қаралады. |
 | Негізгі бағдарлама Жиі қолданылатын бағдарламаланатын функциялар. |
 | Терминал блоктары Бағдарламаланатын терминал функциялары. |
 | Байланыс Бағдарламаланатын байланыс функциялары. |
 | Логика Бағдарламаланатын логикалық функциялар. |
 | Кеңейтілген дисплей Дискінің кеңейтілген жұмыс істеу жағдайлары. |
 | Кеңейтілген бағдарлама Қалған бағдарламаланатын функциялар. |
 | Ақаулық және диагностика Белгілі бір ақаулық жағдайлары үшін кодтар тізімінен тұрады. |
 | Өзгертілген Әдепкі мәндерден өзгертілген мәндері бар басқа топтардың функциялары. |
 | Желі Comm картасы пайдаланылған кезде ғана көрсетілетін желілік функциялар. |
 | AppView және CustomView Белгілі бір қолданбалар үшін ұйымдастырылған басқа топтардың функциялары. |
| № | Дисплей/Жарықдиод (Түсі) |
 | ENET (Тұрақты) – Желіге қосылған адаптер және Ethernet арқылы басқарылатын диск. ENET (Жыпылықтайды) – Желіге қосылған адаптер, бірақ Ethernet арқылы басқарылмайтын диск. |
| LINK (Тұрақты) – Желіге қосылған адаптер, бірақ деректерді жібермейді. LINK (Жыпылықтайды) – Желіге қосылған адаптер және деректерді жібереді. | |
 | Ақаулық күйі (Қызыл) |
| Кілт | Аты |
 | Escape (шығу) |
 | Жоғары бағыттағы көрсеткі Төмен бағыттағы көрсеткі |
 | Select (таңдау) |
 | Enter (енгізу) |
 | Stop (тоқтату) |
 | Start (бастау) |
 | Reverse (кері) |
 | Потенциометр |
AppView параметрлер топтары
AppView® параметрлер топтарындағы параметрлерді келесі әрекеттерді орындау арқылы CustomView™ параметрлер тобына жылдам қосуға болады:
| Қадам | Кілт(тер) | Мысал дисплейлері | |
| 1 | AppView тобына (G1...G8) өту үшін жоғары бағыттағы көрсеткіні немесе төмен бағыттағы көрсеткіні басыңыз. |  немесе  |  |
| 2 | Топқа кіру үшін Enter (енгізу) немесе Sel (таңдау) пернесін басыңыз. Осы топтағы соңғы қаралған параметрдің ең оң жақ цифры жыпылықтайды. |  немесе  |  |
| 3 | G1 → GC пәрменіне өту үшін жоғары бағыттағы көрсеткіні немесе төмен бағыттағы көрсеткіні басыңыз. | немесе |  |
| 4 | Осы AppView тобындағы барлық параметрлерді CustomView тобына қосу үшін Enter (енгізу) немесе Sel (таңдау) пернесін басыңыз. СКД дисплейінде растау көрсетіледі. | немесе |  |
CustomView параметрлер тобы
Жоғарыда көрсетілгендей, сіз бір AppView параметрлер тобын толығымен CustomView параметрлер тобына көшіре аласыз немесе төменде көрсетілгендей жеке параметрлерді қоса аласыз.
| Қадам | Пернелер | Мысал көрсетілімдері | |
| 1 | CustomView тобына (GC) өту үшін Жоғары бағыттағы көрсеткіні немесе Төмен бағыттағы көрсеткіні басыңыз. | немесе |  |
| 2 | CustomView тобына қосуға болатын параметрлерді көру үшін Enter пернесін басыңыз. | |  |
| 3 | Параметрлер тізімінде жылжу үшін Жоғары бағыттағы көрсеткіні немесе Төмен бағыттағы көрсеткіні басыңыз. | немесе |  |
| 4 | Параметрді CustomView тобына қосу үшін Enter пернесін басыңыз. LCD дисплейінде растау көрсетіледі. | |  |
CustomView параметрлер тобынан параметрлерді жою үшін:
| Қадам | Пернелер | Мысал көрсетілімдері | |
| 1 | CustomView тобына (GC) өту үшін Жоғары бағыттағы көрсеткіні немесе Төмен бағыттағы көрсеткіні басыңыз. | немесе |  |
| 2 | CustomView тобындағы параметрлерді көру үшін Enter пернесін басыңыз. | |  |
| 3 | GC--- пәрменіне өту үшін Жоғары бағыттағы көрсеткіні немесе Төмен бағыттағы көрсеткіні басыңыз. | немесе |  |
| 4 | CustomView тобында сақталған параметрлерді көру үшін Enter немесе Sel пернесін басыңыз. | немесе |  |
| 5 | Параметрлер тізімінде жылжу үшін Жоғары бағыттағы көрсеткіні немесе Төмен бағыттағы көрсеткіні басыңыз. | немесе |  |
| 6 | Параметрді CustomView тобынан жою үшін Enter пернесін басыңыз. LCD дисплейінде растау көрсетіледі. | | |
Ақаулық кодтары
Ақаулықты жою үшін – егер P045 [Тоқтату режимі] 0...3 аралығындағы мәнге орнатылған болса, Stop (Тоқтату) пернесін басыңыз, қуатты өшіріп қосыңыз, A551 [Ақаулықты жою] параметрін 1 немесе 2 мәніне орнатыңыз немесе егер t062, t063, t065...t068 [DigIn TermBlk xx] 13-ке орнатылған болса, сандық кірісті өшіріп қосыңыз.
| № | Ақаулық | Сипаттамасы |
| F000 | Ақаулық жоқ | – |
| F002(1) | Қосалқы кіріс | Қашықтағы сымдарды тексеріңіз. Қасақана ақаулық үшін байланыс бағдарламасын тексеріңіз. |
| F003 | Қуаттың жоғалуы | Төмен кернеу немесе желілік қуаттың үзілуі үшін кіріс айнымалы ток желісін бақылаңыз. Кіріс сақтандырғыштарын тексеріңіз. Жүктемені азайтыңыз. |
| F004(1) | Кернеудің төмендеуі | Төмен кернеу немесе желілік қуаттың үзілуі үшін кіріс айнымалы ток желісін бақылаңыз. |
| F005(1) | Кернеудің жоғарылауы | Жоғары желілік кернеу немесе өтпелі жағдайлар үшін айнымалы ток желісін бақылаңыз. Шинаның кернеуінің жоғарылауы қозғалтқыштың регенерациясынан да болуы мүмкін. Баяулау уақытын ұзартыңыз немесе динамикалық тежегіш резисторын орнатыңыз. |
| F006(1) | Қозғалтқыш тоқтап қалды | P041, A442, A444 немесе A446 [Үдеу уақыты x] мәндерін арттырыңыз немесе жүктемені азайтыңыз, сонда жетектің шығыс тогы A484 немесе A485 [Ток шегі x] параметрімен орнатылған токты асырмайды. Артық жүктемені тексеріңіз. |
| F007(1) | Қозғалтқыштың шамадан тыс жүктелуі | Қозғалтқыштың шамадан тыс жүктемесі бар. Жетектің шығыс тогы P033 [Қозғалтқыштың шамадан тыс жүктелу тогы] параметрімен орнатылған токты асырмауы үшін жүктемені азайтыңыз. A530 [Күшейтуді таңдау] параметрін тексеріңіз. |
| F008(1) | Радиатордың шамадан тыс температурасы | Радиатор қанаттарының бітеліп қалмағанын немесе кір еместігін тексеріңіз. Қоршаған орта температурасының номиналды қоршаған орта температурасынан асып кетпегенін тексеріңіз. Желдеткішті тексеріңіз. |
| F009(1) | CC шамадан тыс температурасы | Өнімнің қоршаған орта температурасын тексеріңіз. Ауа ағынының кедергісін тексеріңіз. Кір немесе қоқысты тексеріңіз. Желдеткішті тексеріңіз. |
| F012 | HW шамадан тыс тогы | Бағдарламалауды тексеріңіз. Шамадан тыс жүктемені, A531 [Күшейтуді таңдау] параметрінің дұрыс емес мәнін, тұрақты ток тежегішінің кернеуінің тым жоғары орнатылуын немесе шамадан тыс токтың басқа себептерін тексеріңіз. |
| F013(2) | Жерге тұйықталу | Жерге тұйықталу жағдайы үшін қозғалтқышты және жетектің шығыс терминалдарына сыртқы сымдарды тексеріңіз. |
| F015 | Жүктеменің жоғалуы | Қозғалтқыш пен жүктеме арасындағы қосылымдарды тексеріңіз. Деңгей мен уақыт талаптарын тексеріңіз. |
| F021(1) | Шығыс фазасының жоғалуы | Қозғалтқыш сымдарын және қозғалтқышты тексеріңіз. |
| F029(1) | Аналогтық кірістің жоғалуы | Аналогтық кіріс сигналдың жоғалуы кезінде ақаулық тудыру үшін конфигурацияланған. Сигналдың жоғалуы орын алды. Кірістердегі үзілген/бос қосылымдарды тексеріңіз. Параметрлерді тексеріңіз. |
| F033 | Автоматты түрде қайта іске қосу әрекеттері | Ақаулықтың себебін түзетіп, қолмен жойыңыз. |
| F038 | Фаза U жерге | Жетек пен қозғалтқыш арасындағы сымдарды тексеріңіз. Қозғалтқыштың жерге тұйықталған фазасын тексеріңіз. Егер ақаулықты жою мүмкін болмаса, жетекті ауыстырыңыз. |
| F039 | Фаза V жерге | |
| F040 | Фаза W жерге | |
| F041 | Фаза UV қысқа тұйықталуы | Қозғалтқышты және жетектің шығыс терминалының сымдарын қысқа тұйықталу жағдайына тексеріңіз. Егер ақаулықты жою мүмкін болмаса, жетекті ауыстырыңыз. |
| F042 | Фаза UW қысқа тұйықталуы | |
| F043 | Фаза VW қысқа тұйықталуы | |
| F048(1) | Параметрлер әдепкіге қайтарылды | Жетекке EEPROM-ға әдепкі мәндерді жазу бұйырылды. Ақаулықты жойыңыз немесе жетектің қуатын өшіріп қосыңыз. Жетек параметрлерін қажетінше бағдарламалаңыз. |
| F059(1) | Қауіпсіздік ашық | Қауіпсіздік кірістерінің екеуі де (Safety 1, Safety 2) қосылмаған. Қауіпсіздік кіріс сигналдарын тексеріңіз. Егер қауіпсіздікті пайдаланбасаңыз, S1, S2 және S+ енгізу/шығару терминалдары үшін секіргішті тексеріп, қатайтыңыз. |
| F063(1) | SW шамадан тыс тогы | Қозғалтқыш пен жүктеме арасындағы қосылымдарды тексеріңіз. Деңгей мен уақыт талаптарын тексеріңіз. |
| F064 | Жетектің шамадан тыс жүктелуі | Жүктемені азайтыңыз немесе үдеу уақытын ұзартыңыз. |
| F070 | Қуат блогы | Ең жоғары қоршаған орта температурасының асып кетпегенін тексеріңіз. Қуатты өшіріп қосыңыз. Егер ақаулықты жою мүмкін болмаса, жетекті ауыстырыңыз. |
| F071 | DSI желісінің жоғалуы | Қуатты өшіріп қосыңыз. Байланыс кабельдерін тексеріңіз. Modbus немесе DSI параметрін тексеріңіз. Modbus немесе DSI күйін тексеріңіз. |
| F072 | Opt желісінің жоғалуы | Қуатты өшіріп қосыңыз. Байланыс кабельдерін тексеріңіз. Желілік адаптер параметрін тексеріңіз. Сыртқы желі күйін тексеріңіз. |
| F073 | EN желісінің жоғалуы | Қуатты өшіріп қосыңыз. Байланыс кабельдерін тексеріңіз. EtherNet/IP™ параметрін тексеріңіз. Сыртқы желі күйін тексеріңіз. |
| F080 | Автореттеу қателігі | Автореттеу функциясын пайдаланушы тоқтатты немесе сәтсіз аяқталды. Процедураны қайта бастаңыз. |
| F081 | DSI байланысының жоғалуы | Қуатты өшіріп қосыңыз. Байланыс кабельдерін тексеріңіз. Modbus немесе DSI параметрін тексеріңіз. Modbus немесе DSI күйін тексеріңіз. C125 [Байланыс жоғалу әрекеті] параметрін пайдаланып өзгертіңіз. C1 және C2 енгізу/шығару терминалдарын жерге қосу шуға төзімділікті жақсартуы мүмкін. Сымдарды, Modbus негізгі құрылғысын немесе басқару модулін ауыстырыңыз. |
| F082 | Opt байланысының жоғалуы | Қуатты өшіріп қосыңыз. Опция картасын жетекке қайта орнатыңыз. C125 [Байланыс жоғалу әрекеті] параметрін пайдаланып өзгертіңіз. Сымдарды, порт кеңейткішін, опция картасын немесе басқару модулін ауыстырыңыз. |
| F083 | EN байланысының жоғалуы | Қуатты өшіріп қосыңыз. EtherNet/IP параметрін тексеріңіз. Жетектің Ethernet параметрлерін және диагностикалық параметрлерін тексеріңіз. C125 [Байланыс жоғалу әрекеті] параметрін пайдаланып өзгертіңіз. Сымдарды, Ethernet қосқышын немесе басқару модулін ауыстырыңыз. |
| F091 | Кодтағыштың жоғалуы | Сымдарды тексеріңіз. Егер P047, P049 немесе P051 [Жылдамдық анықтамасыx] = 16 "Позициялау" және A535 [Қозғалтқыш кері байланыс түрі] = 5 "Төрттік тексеру" болса, кодтағыш арнасының кірістерін ауыстырыңыз немесе кез келген екі қозғалтқыш сымын ауыстырыңыз. Кодтағышты ауыстырыңыз. |
| F094 | Функцияның жоғалуы | Терминалға кірісті жабыңыз және қуатты өшіріп қосыңыз. |
| F100 | Параметрлердің бақылау қосындысы | P053 [Әдепкіге қайтару] параметрін 2 "Зауыттық қалпына келтіру" мәніне орнатыңыз. |
| F101 | Сыртқы сақтау | P053 [Әдепкіге қайтару] параметрін 2 "Зауыттық қалпына келтіру" мәніне орнатыңыз. |
| F105 | C қосылымының қатесі | Ақаулықты жойып, барлық параметрлердің дұрыс орнатылғанын тексеріңіз. Қуат қосылып тұрғанда басқару модулін алмаңыз немесе орнатпаңыз. |
| F106 | Үйлесімсіз C-P | Басқару модулі қуат модулін тани алмады. Қуатты өшіріп қосыңыз. Жаңа микробағдарламалық жасақтама нұсқасымен жаңартыңыз. Егер ақаулықты жою мүмкін болмаса, жетекті ауыстырыңыз. |
| F107 | Ауыстырылған C-P | Басқару модулі әртүрлі қуат рейтингі бар қуат модуліне орнатылды. P053 [Әдепкіге қайтару] параметрін кез келген қалпына келтіру опциясына орнатыңыз. |
| F109 | Сәйкес келмейтін C-P | Басқару модулі әртүрлі жетек түріндегі қуат модуліне орнатылды. P053 [Әдепкіге қайтару] параметрін кез келген қалпына келтіру опциясына орнатыңыз. |
| F110 | Пернетақта мембранасы | Пернетақта мембранасының істен шығуы/ажыратылуы. Қуатты өшіріп қосыңыз. Егер ақаулықты жою мүмкін болмаса, басқару модулін ауыстырыңыз. |
| F111 | Қауіпсіздік жабдығы | Қауіпсіздік кірісін қосу жабдығының ақаулығы. Қауіпсіздік кірістерінің бірі қосылмаған. Қауіпсіздік кіріс сигналдарын тексеріңіз. Егер қауіпсіздікті пайдаланбасаңыз, S1, S2 және S+ енгізу/шығару терминалдары үшін секіргішті тексеріп, қатайтыңыз. Егер ақаулықты жою мүмкін болмаса, басқару модулін ауыстырыңыз. |
| F114 | uC қателігі | Қуатты өшіріп қосыңыз. Егер ақаулықты жою мүмкін болмаса, басқару модулін ауыстырыңыз. |
| F122 | Енгізу/шығару тақтасының істен шығуы | Қуатты өшіріп қосыңыз. Егер ақаулықты жою мүмкін болмаса, жетекті немесе басқару модулін ауыстырыңыз. |
| F125 | Flash жаңартуы қажет | Жарамды микробағдарламалық жасақтама жинағын жүктеу әрекетін жасау үшін микробағдарламалық жасақтаманы жаңарту операциясын орындаңыз. |
| F126 | Қалпына келтіруге келмейтін қате | Ақаулықты жойыңыз немесе жетектің қуатын өшіріп қосыңыз. Егер ақаулықты жою мүмкін болмаса, жетекті немесе басқару модулін ауыстырыңыз. |
| F127 | DSIFlashUpdatReq | Жарамды микробағдарламалық жасақтама жинағын жүктеу әрекетін жасау үшін DSI байланыстарын пайдаланып микробағдарламалық жасақтаманы жаңарту операциясын орындаңыз. |
- Бұл ақаулықты автоматты түрде қайта іске қосу процедурасы жоюы мүмкін және A541 [Автоматты түрде қайта іске қосу әрекеттері] параметрінде орнатылған мәнге байланысты бірнеше рет әрекет жасалады.
- Бұл ақаулықты автоматты түрде қайта іске қосу процедурасы жоюы мүмкін және тек бір рет әрекет жасалады. Ол A541 [Автоматты түрде қайта іске қосу әрекеттері] параметрінде орнатылған мәнді елемейді.
Техникалық сипаттамалар
| Кіріс/Шығыс көрсеткіштері | Шығыс жиілігі: 0...500 Hz (Бағдарламаланатын) Тиімділік: 97.5% (Әдетте) |
| Сандық басқару кірістері (Кіріс тогы = 6 mA) | SRC (Дереккөз) режимі: 18...24V = ON (қосулы) 0...6V = OFF (өшірулі) |
| SNK (Сарқынды) режимі: 0...6V = ON (қосулы) 18...24V = OFF (өшірулі) | |
| Аналогтық басқару кірістері | 4-20 mA Аналогтық: 250 Ω кіріс кедергісі 0-10V DC Аналогтық: 100 kΩ кіріс кедергісі Сыртқы потенциометр: 1...10 kΩ, 2 W мин. |
| Басқару шығысы | Бағдарламаланатын шығыс, A және B формасы Резистивті рейтинг: 3.0 A @ 30V DC, 125V AC және 240V AC Индуктивті рейтинг: 0.5 A @ 30V DC, 125V AC және 240V AC |
| Опто шығыстары 30V DC, 50 mA Индуктивті емес | |
| Аналогтық шығыстар (10-бит) 0-10V: 1 kΩ мин. 4-20 mA: 525 Ω макс. | |
| Сақтандырғыштар және автоматты ажыратқыштар | Ұсынылатын сақтандырғыш түрі: UL Class J, T немесе BS88 түрі; 600V (550V) немесе баламасы. Ұсынылатын автоматты ажыратқыштар: HMCP немесе баламасы. |
| Қорғаныс мүмкіндіктері | Қозғалтқышты қорғау: I2t асқын жүктемеден қорғау – 60 с үшін 150%, 3 с үшін 200% (10-сыныпты қорғауды қамтамасыз етеді) |
| Артық ток: 200% аппараттық шектеу, 300% лездік ақау | |
| Артық кернеу: 100...120V AC кірісі – Өшіру 405V DC шина кернеуінде орын алады (150V AC кіріс желісіне тең) 200...240V AC кірісі – Өшіру 405V DC шина кернеуінде орын алады (290V AC кіріс желісіне тең) 380...480V AC кірісі – Өшіру 810V DC шина кернеуінде орын алады (575V AC кіріс желісіне тең) 525...600V AC кірісі – Өшіру 1005V DC шина кернеуінде орын алады (711V AC кіріс желісіне тең) | |
| Төмен кернеу: 100...120V AC кірісі – Өшіру 190V DC шина кернеуінде орын алады (75V AC кіріс желісіне тең) 200...240V AC кірісі – Өшіру 190V DC шина кернеуінде орын алады (150V AC кіріс желісіне тең) 380...480V AC кірісі – Өшіру 390V DC шина кернеуінде орын алады (275V AC кіріс желісіне тең) 525...600V AC кірісі – Егер P038 = 3 "600V" болса, өшіру 487V DC шина кернеуінде орын алады (344V AC кіріс желісі); – Егер P038 = 2 "480V" болса, өшіру 390V DC шина кернеуінде орын алады (275V AC кіріс желісі) | |
| Басқарудың жұмыс істеуі: Ең аз жұмыс істеу 0.5 с - әдеттегі мәні 2 с | |
| Ақаусыз қуатпен жұмыс істеу: 100 мс |
Rockwell Automation қолдауы
Қолдау туралы ақпаратқа қол жеткізу үшін осы ресурстарды пайдаланыңыз.
| Техникалық қолдау орталығы | Қалай жасау керектігі туралы бейнелер, ЖҚС, чат, пайдаланушылар форумы және өнім туралы хабарландыру жаңартулары арқылы көмек алыңыз. | rok.auto/support |
| Білім базасы | Білім базасының мақалаларына кіріңіз. | rok.auto/knowledgebase |
| Жергілікті техникалық қолдау телефон нөмірлері | Өз еліңіз үшін телефон нөмірін табыңыз. | rok.auto/phonesupport |
| Әдебиеттер кітапханасы Орнату нұсқауларын, нұсқаулықтарды табыңыз, | буклеттер және техникалық деректер жарияланымдары. | rok.auto/literature |
| Өнімнің үйлесімділік және жүктеу орталығы (PCDC) | Микробағдарламаны, байланысты файлдарды (AOP, EDS және DTM сияқты) жүктеп алыңыз және өнімнің шығарылым жазбаларына кіріңіз. | rok.auto/pcdc |
Құжаттама туралы пікір
Сіздің пікірлеріңіз бізге құжаттама қажеттіліктеріңізге жақсырақ қызмет етуге көмектеседі. Егер сізде біздің мазмұнды жақсарту бойынша қандай да бір ұсыныстарыңыз болса, rok.auto/docfeedback мекенжайындағы пішінді толтырыңыз.
Сілтемелер
![rok.auto]()
Support | Rockwell Automation (Қолдау | Rockwell Automation)![rok.auto]()
Rockwell Automation Tech Support ... 24 x 7 around the globe! (Rockwell Automation техникалық қолдауы ... күніне 24 сағат, аптасына 7 күн бүкіл әлем бойынша!)![rok.auto]()
Phone/Onsite Support (Телефон/Орнында қолдау)![rok.auto]()
Literature Library | Rockwell Automation (Әдебиеттер кітапханасы | Rockwell Automation)Product Compatibility & Download Center from Rockwell Automation (Rockwell Automation компаниясының өнім үйлесімділігі және жүктеу орталығы)
![rok.auto]()
Publication Feedback Form | Rockwell Automation (Жарияланым туралы пікір пішіні | Rockwell Automation)
Нұсқаулықты жүктеп алу
Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.
Allen-Bradley PowerFlex 525 - Айнымалы жиілікті айнымалы ток жетегінің нұсқаулығы жүктеп алу
