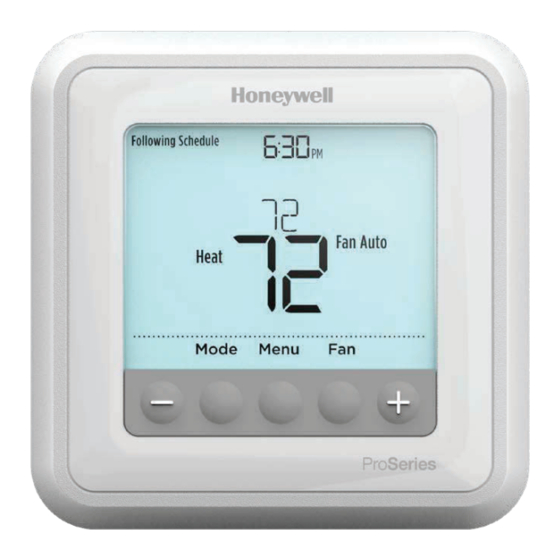

Honeywell T6 Pro бағдарламаланатын термостат нұсқаулығы

Пакетке кіреді

• T6 Pro термостаты
• UWP™ орнату жүйесі
• Honeywell Standard орнату адаптері (J-қорап адаптері)
• Honeywell сәндік қақпақ тақтасы – Кіші; өлшемі 4-49/64 дюйм x 4-49/64 дюйм x 11/32 дюйм (121 мм x 121 мм x 9 мм)
• Бұрандалар мен анкерлер
• 2 AA батареясы
• Орнату нұсқаулары мен пайдаланушы нұсқаулығы

Қосымша қақпақ тақтасын орнату

ЕСКЕРТПЕ: Қосымша қақпақ тақтасы қажет болмаса, "UWP орнату жүйесін орнатуды" қараңыз.

Қосымша қақпақ тақтасын мына жағдайларда пайдаланыңыз:

• Термостатты электр қосылыс қорабына орнату
• Немесе ескі термостаттан қалған бояу саңылауын жабу қажет болғанда.

1. Қосылыс қорабының адаптерін қақпақ тақтасынан бөліңіз. 1-суретті қараңыз.



2. Қосылыс қорабының адаптерін қабырғаға немесе электр қорабына сегіз бұранда тесігінің кез келгенін пайдаланып орнатыңыз. Қақпақ тақтасы жинағымен бірге берілген орнату бұрандаларын салыңыз және қатайтыңыз. Шамадан тыс қатайтпаңыз. 2-суретті қараңыз. Адаптер тақтасының тегіс екеніне көз жеткізіңіз.



3. UWP-ні қосылыс қорабының адаптерінің жоғарғы ілмегіне іліп, содан кейін UWP-нің төменгі жағын орнына бекіту арқылы бекітіңіз. 3-суретті қараңыз.



4. Қақпақ тақтасын қосылыс қорабының адаптеріне бекітіңіз. 4-суретті қараңыз.


UWP орнату жүйесін орнату

5. Бастамас бұрын, ажыратқыш қорабындағы немесе қосқыштағы қуатты өшіріңіз. UWP табу үшін буманы ашыңыз. 5-суретті қараңыз.



6. UWP-ны қабырғаға орналастырыңыз. Тегістеп, тесіктердің орнын белгілеңіз. 6-суретті қараңыз.
   Белгіленген жерлерде тесіктерді бұрғылаңыз, содан кейін балғаны пайдаланып, қабырға анкерлерін қабырғаға жеңіл түртіңіз.
   ‒ Құрғақ қабырға үшін 7/32 дюймдік тесіктерді бұрғылаңыз.



7. Есікті ашып, сымдарды UWP-нің сым тесігі арқылы салыңыз. 7-суретті қараңыз.



8. UWP-ны қабырға анкерлерінің үстіне қойыңыз. UWP-мен бірге берілген орнату бұрандаларын салыңыз және қатайтыңыз. Шамадан тыс қатайтпаңыз. UWP қозғалмай қалғанша қатайтыңыз. Есікті жабыңыз. 8-суретті қараңыз.

   3x берілген #8 1-1/2" бұрандаларын пайдаланыңыз

Қуат опциялары

Негізгі айнымалы ток қуаты үшін R және C сымдарын белгіленген ұяшықтарға салыңыз (батареялар орнатылған болса, C ұяшығы міндетті емес, бірақ оны ұсынылады). Ұяшық қойындыларын басу арқылы сымдарды алыңыз.

Негізгі немесе резервтік қуат үшін AA батареяларын салыңыз.

Жылжытқыш қойындыларын орнату

R жылжытқыш қойындысын орнатыңыз.

• Бір немесе екі трансформаторлық жүйені ажырату үшін кірістірілген секіргішті (R жылжытқыш қойындысы) пайдаланыңыз.
• Егер тек бір R сымы болса және ол R, Rc немесе RH ұяшығына қосылған болса, жылжытқышты жоғары қарай (1 сым) орнатыңыз.
• Егер бір сым R ұяшығына, ал бір сым Rc ұяшығына қосылған болса, жылжытқышты төмен қарай (2 сым) орнатыңыз.

ЕСКЕРТПЕ: U ұяшықтарына арналған жылжытқыш қойындылары T6 Pro үлгілері үшін орнында қалдырылуы керек.

UWP орнату жүйесі

R/Rc жылжытқыш қойындысы

Сымдарды жалғау ұяшықтарының белгілері

Ескертпе: Сымдар қосылатын жүйе түріне байланысты барлық ұяшықтар пайдаланылмауы мүмкін. Ең көп қолданылатын ұяшықтар көлеңкеленген.

S	Сымды ішкі немесе сыртқы сенсорларға арналған кіріс (тек TH6320U және TH6220U)
S
Y	Компрессор контакторы (1-кезең)
Y2	Компрессор контакторы (2-кезең)
G	Желдеткіш релесі
C	24VAC жалпы. 2 трансформаторлық жүйелер үшін салқындату трансформаторынан жалпы сымды пайдаланыңыз.
U	Пайдаланылмаған
U
L/A-A	Жылу сорғысының ақау кірісі (LA/A үшін жалпы (C) сымы қажет)
O/B	Ауыстырып қосқыш клапан
AUX - W2	Қосымша жылу релесі Жылу релесі (2-кезең)
E	Төтенше жылу релесі
W	Жылу релесі (1-кезең)
K	Wire Saver модуліндегі K-ға қосылыңыз**
R	Жылыту трансформаторынан 24VAC қуаты*
Rc	Салқындату трансформаторынан 24VAC қуаты*

* Ұяшықты жылжытқыш қойындысын пайдаланып секіруге болады. Жоғарыдағы "Жылжытқыш қойындыларын орнату" бөлімін қараңыз.

** THP9045A1023 Wire Saver модулі термостатта тек төрт сым болған кезде және жалпы сым үшін бесінші сым қажет болғанда, жылу/салқындату жүйелерінде пайдаланылады. Желдеткішті және компрессорды бір сым арқылы басқаруды қамтамасыз ету үшін кәдімгі немесе жылу сорғысы жүйелеріндегі Y және G ұяшықтарының орнына K ұяшығын пайдаланыңыз—содан кейін пайдаланылмаған сым жалпы сымыңызға айналады. Қосымша ақпарат алу үшін THP9045 нұсқауларын қараңыз.

Кәдімгі жүйелерді қосу: мәжбүрлі ауа және гидроника

Төмендегі көлеңкеленген аймақтар тек қана TH6320U/TH6220U немесе басқаша көрсетілгенге қатысты.

1H/1C жүйесі (1 трансформатор)
R Қуат [1]
Rc [R+Rc сырғытпа қосымша парақпен қосылған] [2]
Y Компрессор контакторы
C 24VAC жалпы [3]
W Жылу релесі
G Желдеткіш релесі

1H/1C жүйесі (2 трансформатор)
R Қуат (жылыту трансформаторы) [1]
Rc Қуат (салқындату трансформаторы) [1]
Y Компрессор контакторы
C 24VAC жалпы [3, 4]
W Жылу релесі
G Желдеткіш релесі

Тек жылыту жүйесі
R Қуат [1]
Rc [R+Rc сырғытпа қосымша парақпен қосылған] [2]
C 24VAC жалпы [3]
W Жылу релесі

Желдеткіші бар тек жылыту жүйесі
R Қуат [1]
Rc [R+Rc сырғытпа қосымша парақпен қосылған] [2]
C 24VAC жалпы [3]
W Жылу релесі
G Желдеткіш релесі

Тек жылыту жүйесі (Series 20) [5]
R Series 20 клапан қысқышы "R" [1]
Rc [R+Rc сырғытпа қосымша парақпен қосылған] [2]
Y Series 20 клапан қысқышы "W"
C 24VAC жалпы [3]
W Series 20 клапан қысқышы "B"

Тек салқындату жүйесі
R Қуат [1]
Rc [R+Rc сырғытпа қосымша парақпен қосылған] [2]
Y Компрессор контакторы
C 24VAC жалпы [3]
G Желдеткіш релесі

Тек жылыту жүйесі (қуатпен ашылатын аймақтық клапан) [5]
R Қуат [1]
Rc [R+Rc сырғытпа қосымша парақпен қосылған] [2]
W Клапан
C 24VAC жалпы [3]

2H/2C жүйесі (1 трансформатор) [6]
R Қуат [1]
Rc [R+Rc сырғытпа қосымша парақпен қосылған] [2]
Y Компрессор контакторы (1-кезең)
C 24VAC жалпы [3]
W Жылу релесі (1-кезең)
G Желдеткіш релесі
W2 Жылу релесі (2-кезең)
Y2 Компрессор контакторы (2-кезең)

ЕСКЕРТПЕЛЕР
Сымның сипаттамасы: 18-ден 22-ге дейінгі калибрлі термостат сымын пайдаланыңыз. Қорғалған кабель қажет емес.
[1] Қуат көзі. Ажырату құралын және қажетінше шамадан тыс жүктемеден қорғауды қамтамасыз етіңіз.
[2] UWP құрылғысындағы R-Сырғытпа қосымша парағын R күйіне жылжытыңыз. Қосымша ақпаратты "Сырғытпа қосымша парақтарын орнату" бөлімінен қараңыз.
[3] Міндетті емес 24VAC жалпы қосылымы.
[4] Жалпы қосылым салқындату трансформаторынан келуі керек.
[5] ISU ішінде Жылу жүйесінің түрін Radiant Heat (Радиантты жылу) күйіне орнатыңыз. Салқындату сатыларының санын 0-ге орнатыңыз.
[6] Орнатушының орнатуында жүйе түрін 2Heat/2Cool Conventional (2Жылыту/2Салқындату Кәдімгі) күйіне орнатыңыз.

Жылу сорғы жүйелерін сыммен қосу

Төмендегі көлеңкеленген аймақтар тек TH6320U/TH6220U-ға қатысты немесе басқаша көрсетілген.

1H/1C Жылу сорғы жүйесі
R Қуат [1]
Rc [R+Rc сырғытпа қойындысымен қосылған] [2]
Y Компрессор контакторы
C 24VAC жалпы [3]
O/B Ауыстырып қосқыш клапан [7]
G Желдеткіш релесі
W Жылу сорғы қолданбалары үшін бұл терминалды пайдаланбаңыз!

2H/1C Жылу сорғы жүйесі [8]
R Қуат [1]
Rc [R+Rc сырғытпа қойындысымен қосылған] [2]
Y Компрессор контакторы
C 24VAC жалпы [3]
O/B Ауыстырып қосқыш клапан [7]
G Желдеткіш релесі
Aux Қосымша жылу
E Төтенше жағдайлардағы жылу релесі
L Жылу сорғысының ақау кірісі
W Жылу сорғы қолданбалары үшін бұл терминалды пайдаланбаңыз!

2H/2C Жылу сорғы жүйесі (тек TH6320U) [9]
R Қуат [1]
Rc [R+Rc сырғытпа қойындысымен қосылған] [2]
Y Компрессор контакторы (1-кезең)
C 24VAC жалпы [3]
O/B Ауыстырып қосқыш клапан [7]
G Желдеткіш релесі
Y2 Компрессор контакторы (2-кезең)
L Жылу сорғысының ақау кірісі
W Жылу сорғы қолданбалары үшін бұл терминалды пайдаланбаңыз!

3H/2C Жылу сорғы жүйесі (тек TH6320U) [10]
R Қуат [1]
Rc [R+Rc сырғытпа қойындысымен қосылған] [2]
Y Компрессор контакторы (1-кезең)
C 24VAC жалпы [3]
O/B Ауыстырып қосқыш клапан [7]
G Желдеткіш релесі
Aux Қосымша жылу
E Төтенше жағдайлардағы жылу релесі
Y2 Компрессор контакторы (2-кезең)
L Жылу сорғысының ақау кірісі
W Жылу сорғы қолданбалары үшін бұл терминалды пайдаланбаңыз!

Қос отын жүйесі (тек TH6320U / TH6220U)
R Қуат [1]
Rc [R+Rc сырғытпа қойындысымен қосылған] [2]
Y Компрессор контакторы (1-кезең)
C 24VAC жалпы [3]
O/B Ауыстырып қосқыш клапан [7]
G Желдеткіш релесі
Aux Қосымша жылу
E Төтенше жағдайлардағы жылу релесі
Y2 Компрессор контакторы (2-кезең - қажет болса) [11]
L Жылу сорғысының ақау кірісі
S Сыртқы сенсор
S Сыртқы сенсор
W Жылу сорғы қолданбалары үшін бұл терминалды пайдаланбаңыз!

ЕСКЕРТПЕЛЕР
Сым сипаттамалары: 18-ден 22-ге дейінгі термостат сымын пайдаланыңыз. Экрандалған кабель қажет емес.
[1] Қуат көзі. Ажырату құралын және қажетінше асқын жүктемеден қорғауды қамтамасыз етіңіз.
[2] UWP-дегі R-Сырғытпа қойындысын R параметріне жылжытыңыз. Қосымша ақпаратты "Сырғытпа қойындыларын орнату" бөлімінен қараңыз.
[3] Міндетті емес 24VAC жалпы қосылымы.
[6] Орнатушы орнатуында жүйе түрін 2Heat/2Cool Conventional етіп орнатыңыз.
[7] Орнатушы орнатуында ауыстырып қосқыш клапанды O (салқындату үшін ауыстырып қосқыш) немесе B (жылыту үшін ауыстырып қосқыш) етіп орнатыңыз.
[8] ISU-де Жылыту жүйесінің түрін Жылу сорғысы етіп орнатыңыз. 1 компрессор және резервтік жылудың 1 кезеңі.
[9] ISU-де Жылыту жүйесінің түрін Жылу сорғысы етіп орнатыңыз. 2 компрессор және резервтік жылудың 0 кезеңі.
[10] ISU-де Жылыту жүйесінің түрін Жылу сорғысы етіп орнатыңыз. 2 компрессор және резервтік жылудың 1 кезеңі.
[11] TH6320U үшін тек Y2 бар қос отын.

Термостатты орнату

1. Артық сымды қабырға тесігіне кері итеріңіз.
2. UWP есігін жабыңыз. Ол томпаймай жабық күйінде қалуы керек.
3. UWP-ді термостатпен туралаңыз және термостат орнына түскенше ақырын итеріңіз.
4. Автоматты ажыратқыш қорабындағы немесе қосқыштағы қуатты қосыңыз.


Уақыт пен күнді орнатыңыз

Уақыт

1. Термостатта Menu (Мәзір) түймесін басыңыз.
2. TIME (УАҚЫТ) бөліміне өту үшін + немесе - түймесін басыңыз. Select (Таңдау) түймесін басыңыз.
3. 12 немесе 24 сағатты таңдау үшін + немесе - түймесін басыңыз. Select (Таңдау) түймесін басыңыз.
4. Сағатты реттеу үшін + немесе - түймесін пайдаланыңыз. Select (Таңдау) түймесін басыңыз.
5. Минуттарды реттеу үшін + немесе - түймесін пайдаланыңыз. Уақыт мәзірінен шығу үшін Select (Таңдау) түймесін басыңыз.


Күні

1. Егер бұрын уақытты орнатқан болсаңыз, 2-қадамға өтіңіз. Егер басты экранда болсаңыз, термостаттағы Menu (Мәзір) түймесін басыңыз.
2. DATE (КҮН) бөліміне өту үшін + немесе - түймесін басыңыз. Select (Таңдау) түймесін басыңыз.
3. Жылды реттеу үшін + немесе - түймесін пайдаланыңыз. Select (Таңдау) түймесін басыңыз.
4. Айды реттеу үшін + немесе - түймесін пайдаланыңыз. Select (Таңдау) түймесін басыңыз.
5. Күнді реттеу үшін + немесе - түймесін пайдаланыңыз. Сақтау және Күні мәзірінен шығу үшін Select (Таңдау) түймесін басыңыз.


Жүйе жұмысының параметрлері

1. Келесі қолжетімді Жүйе режиміне өту үшін Mode (Режим) түймесін басыңыз.
2. Қажетті Жүйе режимі көрсетілгенше режимдерді ауыстырыңыз және іске қосу үшін қалдырыңыз.


ЕСКЕРТПЕ: Қолжетімді Жүйе режимдері үлгі мен жүйе параметрлеріне байланысты өзгереді.

Жүйе режимдері:
‒ Auto (Авто)
‒ Heat (Жылыту)
‒ Cool (Салқындату)
‒ Em Heat (Төтенше жағдайда жылыту)
‒ Off (Өшірулі)

Желдеткіш жұмысының параметрлері

1. Келесі қолжетімді Желдеткіш режиміне өту үшін Fan (Желдеткіш) түймесін басыңыз.
2. Қажетті Желдеткіш режимі көрсетілгенше режимдерді ауыстырыңыз және іске қосу үшін қалдырыңыз.


ЕСКЕРТПЕ: Қолжетімді Желдеткіш режимдері жүйе параметрлеріне байланысты өзгереді.

Желдеткіш режимдері:
‒ Auto: Желдеткіш тек жылыту немесе салқындату жүйесі қосулы болғанда жұмыс істейді.
‒ On: Желдеткіш әрқашан қосулы.
‒ Circ: Желдеткіш уақыттың шамамен 33% кездейсоқ түрде жұмыс істейді.

Ескертулер немесе еске салғыштар*

1. Menu (Мәзір) түймесін басыңыз, содан кейін дисплейде ALRT шыққанша + түймесін басыңыз.
2. Қандай ескертулер бар екенін көрсету үшін Select (Таңдау) түймесін басыңыз.
3. SNZE (SNOOZE) сөзі пайда болады.
4. Еске салғышты 7 күнге кейінге қалдыру үшін Select (Таңдау) түймесін қайтадан басыңыз.
5. Ескертуді өшіру үшін Select (Таңдау) түймесін басыңыз, содан кейін CLER (Өшіру) бөліміне өту үшін + түймесін басыңыз.
6. Еске салғышты өшіру үшін Select (Таңдау) түймесін басыңыз.


* Кейбір ескертулерді кейінге қалдыруға немесе өшіруге болмайды. Осылай болған жағдайда жергілікті жылыту және салқындату маманына хабарласыңыз. Жылыту және салқындату жүйесіне қызмет көрсету қажет болуы мүмкін.

Орнатушының орнатуы (ISU)

1. Кеңейтілген мәзірге кіру үшін CENTER (ОРТАЛЫҚ) және + түймелерін шамамен 3 секунд басып тұрыңыз.
2. ISU бөліміне кіру үшін Select (Таңдау) түймесін басыңыз.
3. Мәзірді орнату опциялары арқылы ауысу үшін Select (Таңдау) түймесін басыңыз.
4. Мәндерді өзгерту немесе қолжетімді опциялардан таңдау үшін + немесе - түймесін басыңыз.
5. Параметрлеріңізді растау үшін Select (Таңдау) түймесін басыңыз немесе өзгертулерді елемеу және басқа орнату опциясын өңдеуді жалғастыру үшін ISU мәзірінің экранына оралу үшін Back (Артқа) түймесін басыңыз.
6. Орнату процесін аяқтау және параметрді сақтау үшін Home (Басты бет) түймесін басыңыз және Басты бет экранына оралыңыз.



ЕСКЕРТПЕ: Барлық орнату (ISU) параметрлері мен опцияларының толық тізімі төменде басталады.

Кеңейтілген орнату параметрлері (ISU)

ЕСКЕРТПЕ: Жүйе параметрлеріне байланысты барлық опциялар қолжетімді болмауы мүмкін.

#ISU	ISU атауы	ISU опциялары (зауыттық әдепкі бойынша қалың)
120	Жоспарлау опциялары	0 = Бағдарламаланбайтын 2 = 5-2 Бағдарламаланатын 3 = 5-1-1 Бағдарламаланатын 4 = 7 күндік бағдарламаланатын
125	Температура көрсеткіш шкаласы	0 = Фаренгейт 1 = Цельсий
130	Сыртқы сенсор (TH6320U / TH6220U тек қана)	0 = Жоқ 1 = Сымды сыртқы сенсор
200	Жылыту жүйесінің түрі	1 = Кәдімгі мәжбүрлі ауа жылуы 2 = Жылу сорғысы 3 = Сәулелі жылу 5 = Жоқ (тек салқындату)
205	Жылыту жабдығының түрі	Кәдімгі мәжбүрлі ауа жылуы: 1 = Газбен мәжбүрлі ауаның стандартты тиімділігі 2 = Газбен мәжбүрлі ауаның жоғары тиімділігі 3 = Мұнаймен мәжбүрлі ауа 4 = Электрмен мәжбүрлі ауа 5 = Ыстық су желдеткішінің катушкасы Жылу сорғысы: 7 = Ауадан ауаға жылу сорғысы 8 = Геотермалды жылу сорғысы Сәулелі жылу: 9 = Ыстық су сәулелі жылуы 12 = Бу
218	Реверсивті клапан O/B	0 = O (салқындатудағы O/B) 1 = B (жылытудағы O/B)
220	Салқындату сатылары / Компрессор сатылары 200=Conv / 200=HP	0, 1, 2 Ескертпе: TH6210U моделінде тек 1 компрессор сатысы ғана қолжетімді. Егер жылу сорғысына арналған болса, TH6220U моделінде тек 1 компрессор сатысы ғана қолжетімді.
221	Жылу сатылары / Резервтік жылу сатылары	Жылу сатылары: 1, 2 Резервтік жылу сатылары: 0, 1
230	Жылытудағы желдеткішті басқару	1 = Жабдық желдеткішті басқарады 2 = Термостат желдеткішті басқарады
253	Aux/E терминалын басқару (TH6320U-дан басқа барлық модельдерде "0" параметріне бекітілген)	0 = Aux & E екеуін де бірге іске қосу 1 = Aux және E тәуелсіз
255	Резервтік жылу көзі (тек жылу сорғысы) (TH6320U / TH6220U тек қана)	1 = Электрмен мәжбүрлі ауа 2 = Газ/мұнаймен мәжбүрлі ауа (немесе қазбамен мәжбүрлі ауа)
256	Төтенше жағдайдағы жылу көзі (тек TH6320U)	1 = Электрмен мәжбүрлі ауа 2 = Газ/мұнаймен мәжбүрлі ауа (немесе қазбамен мәжбүрлі ауа)
260	Сыртқы қазба отынының жинағы (TH6320U / TH6220U тек қана)	0 = Термостат резервтік жылуды басқарады 1 = Сыртқы қазба отынының жинағы резервтік жылуды басқарады
300	Жүйені ауыстыру	0 = Қолмен 1 = Автоматты
303	Автоматты ауыстыру дифференциалы	0°F-тан 5°F-қа дейін 0.0°C-тан 2.5°C-қа дейін Ескертпе: Дифференциал — өлі аймақ ЕМЕС. Honeywell өлі аймақты 0°F-та бекітетін жетілдірілген алгоритмді пайдаланады. Дифференциалдық параметр — термостат автоматты түрлендіру режимінде болған кезде, соңғы іске қосылған режимнен (жылыту немесе салқындату) қарама-қарсы режимге ауысу үшін қажетті белгіленген нүктеден градустардың ең аз саны. Бұл алдыңғы термостаттарға қарағанда әлдеқайда жетілдірілген.
340	Резервтік жылудың төмендеуі	0 = Жағымды 2 = 2°F 3 = 3°F 4 = 4°F 5 = 5°F 6 = 6°F 7 = 7°F 8 = 8°F 9 = 9°F 10 = 10°F 11 = 11°F 12 = 12°F 13 = 13°F 14 = 14°F 15 = 15°F Ескертпе: 0 (жағымды) параметрі тек резервтік жылу (ISU 255) электрге орнатылған болса ғана қолжетімді.
350	Резервтік жылуға арналған жоғарылау таймері	0 = Өшірулі 1 = 30 минут 2 = 45 минут 3 = 60 минут 4 = 75 минут 5 = 90 минут 6 = 2 сағат 7 = 3 сағат 8 = 4 сағат 9 = 5 сағат 10 = 6 сағат 11 = 8 сағат 12 = 10 сағат 13 = 12 сағат 14 = 14 сағат 16 = 16 сағат
355	Компрессордың құлыпталуы / Тепе-теңдік нүктесі	-- = Өшірулі 5°F-тан 60°F-қа дейін (5°F қадаммен) -15.0°C-тан 15.5°C-қа дейін (2.5°C немесе 3.0°C қадаммен) Ескертпе: TH6320U / TH6220U құрылғысында компрессордың құлыпталуын / тепе-теңдік нүктесін орнату үшін сымды сенсорды пайдаланыңыз.
356	Сыртқы құлыптау резервтік жылуы	-- = Өшірулі 5°F-тан 65°F-қа дейін (5°F қадаммен) -15.0°C-тан 18.5°C-қа дейін (2.5°C немесе 3.0°C қадаммен)
365	Компрессордың айналу жылдамдығы (1-ші саты)	1 - 6
366	Компрессордың айналу жылдамдығы (1-ші саты)	1 - 6
370	Жылыту айналымының жылдамдығы (1-ші саты)	1 - 12
371	Жылыту айналымының жылдамдығы (2-ші саты)	1 - 12
375	Жылыту айналымының жылдамдығы қосалқы жылу	1 - 12
378	Төтенше жағдайдағы жылуды айналдыру жылдамдығы (тек TH6320U)	1 - 12
387	Компрессорды қорғау	0 = Өшірулі 1 - 5 минут
425	Ақылды интеллектуалды қалпына келтіру	0 = Жоқ 1 = Иә Ескертпе: Ақылды интеллектуалды қалпына келтіру (AIR) — жайлылық параметрі. Жылыту немесе салқындату жабдығы ертерек қосылып, үй ішіндегі температура жоспарланған уақытта белгіленген нүктеге сәйкес келуін қамтамасыз етеді.
430	Ең төменгі салқындату нүктесі	50°F-тан 99°F-қа дейін (50°F) 10.0°C-тан 37.0°C-қа дейін (10.0°C)
431	Ең жоғары жылу нүктесі	40°F-тан 90°F-қа дейін (90°F) 4.5°C-тан 32.0°C-қа дейін (32.0°C)
435	Пернетақтаның құлыпталуы	0 = Жоқ 1 = Ішінара 2 = Толық
500	Үй ішіндегі температура сенсоры сіздің жүйеңізге СЫММЕН жалғанған ба? (TH6320U / TH6220U тек қана)	0 = Жоқ 1 = Иә
515	Үй ішіндегі сенсордың түрі (TH6320U / TH6220U тек қана)	0 = 10k 1 = 20k
520	ТЕМПЕРАТУРАНЫ басқару үшін қай сенсорлар пайдаланылады? (Бірнеше сенсор орташаланады) TH6320U / TH6220U тек қана)	1 = Тек термостат 2 = Тек сымды 3 = Орташа
702	Ауа сүзгілерінің саны	0 - 2
711	Ауа сүзгісін 1 ауыстыру туралы еске салғыш	0 = Өшірулі 1 = 10 Жұмыс уақыты күні 2 = 20 Жұмыс уақыты күні 3 = 30 Жұмыс уақыты күні 4 = 45 Жұмыс уақыты күні 5 = 60 Жұмыс уақыты күні 6 = 90 Жұмыс уақыты күні 7 = 120 Жұмыс уақыты күні 8 = 150 Жұмыс уақыты күні 9 = 30 Күнтізбелік күн 10 = 45 Күнтізбелік күн 11 = 60 Күнтізбелік күн 12 = 75 Күнтізбелік күн 13 = 3 Күнтізбелік ай 14 = 4 Күнтізбелік ай 15 = 5 Күнтізбелік ай 16 = 6 Күнтізбелік ай 17 = 9 Күнтізбелік ай 18 = 12 Күнтізбелік ай 19 = 15 Күнтізбелік ай
712	Ауа сүзгісін 2 ауыстыру туралы еске салғыш	0 = Өшірулі 1 = 10 Жұмыс уақыты күні 2 = 20 Жұмыс уақыты күні 3 = 30 Жұмыс уақыты күні 4 = 45 Жұмыс уақыты күні 5 = 60 Жұмыс уақыты күні 6 = 90 Жұмыс уақыты күні 7 = 120 Жұмыс уақыты күні 8 = 150 Жұмыс уақыты күні 9 = 30 Күнтізбелік күн 10 = 45 Күнтізбелік күн 11 = 60 Күнтізбелік күн 12 = 75 Күнтізбелік күн 13 = 3 Күнтізбелік ай 14 = 4 Күнтізбелік ай 15 = 5 Күнтізбелік ай 16 = 6 Күнтізбелік ай 17 = 9 Күнтізбелік ай 18 = 12 Күнтізбелік ай 19 = 15 Күнтізбелік ай
1400	Артқы жарық	0 = Сұраныс бойынша 1 = Үздіксіз Ескертпе: Үздіксіз үшін жалпы сым қажет.
1401	Артқы жарықтың жарықтығы	1 - 5 Ескертпе: Тек үздіксіз артқы жарық таңдалған жағдайда көрсетіледі.
1410	Сағат форматы	12 / 24
1415	Жазғы уақыт	0 = Өшірулі 1 = Қосулы
1420	Температура дисплейінің ығысуы	-3-тен 3F-қа дейін (0) -1.5-тен 1.5C-қа дейін (0)

Орнатушы жүйесінің тесті

Жүйелік тестін орындау үшін:

1. Қосымша мәзірге кіру үшін CENTER және + түймелерін шамамен 3 секунд басып тұрыңыз.
2. TEST (ТЕСТ) бөліміне өту үшін + түймесін пайдаланыңыз. Жүйелік тестіге кіру үшін Select (Таңдау) түймесін басыңыз.
3. Жылу, салқындату, желдеткіш, Em Heat немесе Ver (термостат нұсқасы туралы ақпарат) арасында ауысу үшін + түймесін пайдаланыңыз. Select (Таңдау) түймесін басыңыз.
4. Кезеңдерді бір-бірлеп қосу үшін + түймесін басыңыз және оларды өшіру үшін - түймесін басыңыз.
5. Жүйелік тестінен шығу үшін Home (Басты бет) түймесін пайдаланыңыз.



Жүйелік тест		Жүйе күйі
Төмендегі көлеңкеленген аймақтар тек TH6320U/TH6220U үшін немесе басқаша көрсетілгендей қолданылады.
Жылу	0	Барлығы өшірулі
	1	Жылу 1-кезеңі қосулы
	2	Жылу 2-кезеңі де қосулы
	3	Жылу 3-кезеңі де қосулы
Салқындату	0	Барлығы өшірулі
	1	Салқындату 1-кезеңі қосулы
	2	Салқындату 2-кезеңі де қосулы
Em Heat	0	Барлығы өшірулі
	1	Em Heat қосулы
Желдеткіш	0	Желдеткіш өшірулі
	1	Желдеткіш қосулы

Техникалық сипаттамалар

Температуралық диапазондар
Жылу: 40°F-тан 90°F-қа дейін (4,5°C-тан 32,0°C-қа дейін)
Салқындату: 50°F-тан 99°F-қа дейін (10,0°C-тан 37,0°C-қа дейін)

Жұмыс ортасының температурасы
32°F-тан 120°F-қа дейін (0 C°-тан 48,9°C-қа дейін)

Жұмыс істеу ортасының температурасы
37°F-тан 102°F-қа дейін (2,8°C-тан 38,9°C-қа дейін)

Жеткізу температурасы
-20°F-тан 120°F-қа дейін (-28,9°C-тан 48,9°C-қа дейін)

Салыстырмалы ылғалдылық
5%-дан 90%-ға дейін (конденсатсыз)

Дюймдегі (мм) физикалық өлшемдері (Биіктігі x Ені x Тереңдігі)
4-1/16" Биіктігі x 4-1/16" Ені x 1-5/32" Тереңдігі
103,5 мм Биіктігі x 103,5 мм Ені x 29 мм Тереңдігі

Электрлік рейтингтер

Терминал	Кернеу (50/60Гц)	Жұмыс тогы
W Жылыту (Powerpile)	20-30 айнымалы ток 750 мВ тұрақты ток	0,02-1,0 A 100 мА тұрақты ток
W2 (Aux) Жылыту	20-30 айнымалы ток	0,02-1,0 A
E Төтенше жағдай кезіндегі жылу	20-30 айнымалы ток	0,02-0,5 A
Y Компрессор 1-кезеңі	20-30 айнымалы ток	0,02-1,0 A
Y2 Компрессор 2-кезеңі	20-30 айнымалы ток	0,02-1,0 A
G Желдеткіш	20-30 айнымалы ток	0,02-0,5 A
O/B Ауыстырып қосқыш	20-30 айнымалы ток	0,02-0,5 A
L/A Кіріс	20-30 айнымалы ток	0,02-0,5 A

Ақаулықтарды жою

Термостатыңызда қиындықтар туындаса, келесі ұсыныстарды қолданып көріңіз.
Көптеген мәселелерді тез және оңай түзетуге болады.

Дисплей бос

• Автоматты ажыратқышты тексеріңіз және қажет болса, қайта орнатыңыз.
• Жылыту және салқындату жүйесінің қуат қосқышы қосулы екеніне көз жеткізіңіз.
• Пеш есігінің мықтап жабылғанына көз жеткізіңіз.
• Жаңа AA сілтілік батареяларының дұрыс орнатылғанына көз жеткізіңіз.

Жылыту немесе салқындату жүйесі жауап бермейді

• Жүйені Жылу күйіне орнату үшін Mode (Режим) түймесін басыңыз. Қажетті температура ішкі температурадан жоғарырақ етіп орнатылғанына көз жеткізіңіз.
• Жүйені Салқындату күйіне орнату үшін Mode (Режим) түймесін басыңыз. Қажетті температура ішкі температурадан төменірек етіп орнатылғанына көз жеткізіңіз.
• Автоматты ажыратқышты тексеріңіз және қажет болса, қайта орнатыңыз.
• Жылыту және салқындату жүйесінің қуат қосқышы қосулы екеніне көз жеткізіңіз.
• Пеш есігінің мықтап жабылғанына көз жеткізіңіз.
• Жүйенің жауап беруі үшін 5 минут күтіңіз.

Температура параметрлері өзгермейді

Жылыту және салқындату температураларының қолайлы диапазондарға орнатылғанына көз жеткізіңіз:

• Жылу: 40°F-тан 90°F-қа дейін (4,5°C-тан 32,0°C-қа дейін)
• Салқындату: 50°F-тан 99°F-қа дейін (10,0°C-тан 37,0°C-қа дейін)

"Cool On" (Салқындату қосулы) немесе "Heat On" (Жылыту қосулы) жыпылықтайды

• Компрессорды қорғау функциясы іске қосылды. Компрессордың зақымдалуынсыз жүйенің қауіпсіз қайта іске қосылуы үшін 5 минут күтіңіз.

Қосымша жылу салқындату кезінде жұмыс істейді

• Жылу сорғысы жүйелері үшін UWP жүйелерінде W сымының жалғанбағанын тексеріңіз. "Жылу сорғысы жүйелерін сыммен қосу" бөлімін қараңыз.

Жылу шақыруымен салқындату жұмыс істейді

• Жылу сорғысы жүйелері үшін UWP жүйелерінде W сымының жалғанбағанын тексеріңіз. "Жылу сорғысы жүйелерін сыммен қосу" бөлімін қараңыз.

ЭЛЕКТРЛІК ҚАУІП
Электр тогының соғуына немесе жабдықтың зақымдалуына әкелуі мүмкін. Орнатуды бастамас бұрын қуатты ажыратыңыз.

ЖАБДЫҚТЫҢ ЗАҚЫМДАЛУ ҚАУПІ
Сынақ кезінде компрессорды қорғау айналып өтеді. Жабдықтың зақымдалуын болдырмау үшін компрессорды жылдам айналдырудан аулақ болыңыз.

СЫНАП ТУРАЛЫ ЕСКЕРТУ
Егер бұл өнім герметикалық түтікшеде сынап бар басқару құралын алмастыратын болса, ескі басқару құралын қоқысқа тастамаңыз. Қайта өңдеу және дұрыс кәдеге жарату туралы нұсқауларды алу үшін жергілікті қалдықтарды басқару органына хабарласыңыз.

Тұтынушыларға қолдау көрсету

Бұл өнімге қатысты көмек алу үшін customer.honeywell.com сайтына кіріңіз.

Немесе Honeywell тұтынушыларға қызмет көрсету орталығына 1-800-468-1502 телефоны бойынша қоңырау шалыңыз.

Термостатты UWP-дан алу үшін тартыңыз.

Үй және ғимарат технологиялары
АҚШ-та:
Honeywell
715 Peachtree Street NE
Atlanta, GA 30308
customer.honeywell.com

^® АҚШ-та тіркелген сауда белгісі.
© 2018 Honeywell International Inc.
33-00181EFS—11 M.S. Rev. 02-18
АҚШ-та басылған.

Сілтемелер

• Honeywell тұтынушылар порталы

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

Honeywell T6 Pro бағдарламаланатын термостат нұсқаулығы жүктеп алу

Қолжетімді тілдер
