„Honeywell T6 Pro“ programuojamo termostato instrukcija

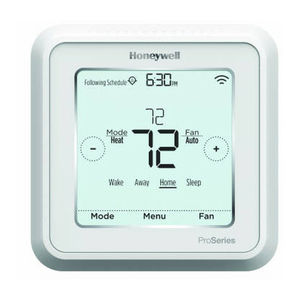

Honeywell T6 Pro termostatas

Į komplektą įeina

  • T6 Pro Termostatas
  • UWP™ Montavimo sistema
  • „Honeywell“ standartinis įrengimo adapteris (J-box adapteris)
  • „Honeywell“ dekoratyvinė dengiamoji plokštelė – maža; dydis 4-49/64 col. x 4-49/64 col. x 11/32 col. (121 mm x 121 mm x 9 mm)
  • Varžtai ir inkarai
  • 2 AA baterijos
  • Įrengimo instrukcijos ir naudotojo vadovas

Pasirenkamos dengiamosios plokštelės įrengimas

PASTABA: jei pasirenkama dengiamoji plokštelė nereikalinga, žr. „UWP montavimo sistemos įrengimas“.

Naudokite pasirenkamą dengiamąją plokštelę, kai:

  • Termostatą montuojate ant elektros paskirstymo dėžutės
  • Arba kai reikia uždengti dažų tarpą nuo seno termostato.
  1. Atskirkite paskirstymo dėžutės adapterį nuo dengiamosios plokštelės. Žr. 1 paveikslą.
    Pasirenkamos dengiamosios plokštelės įrengimo 1 veiksmas
  1. Sumontuokite paskirstymo dėžutės adapterį ant sienos arba elektros dėžutės naudodami bet kurią iš aštuonių varžtų skylių. Įkiškite ir priveržkite dengiamosios plokštelės rinkinyje pateiktus montavimo varžtus. Per stipriai nepriveržkite. Žr. 2 paveikslą. Įsitikinkite, kad adapterio plokštelė yra lygi.
    Pasirenkamos dengiamosios plokštelės įrengimo 2 veiksmas
  1. Pritvirtinkite UWP, pakabindami jį ant viršutinio paskirstymo dėžutės adapterio kabliuko ir užfiksuodami apatinę UWP dalį. Žr. 3 paveikslą.
    Pasirenkamos dengiamosios plokštelės įrengimo 3 veiksmas
  1. Užfiksuokite dengiamąją plokštelę ant paskirstymo dėžutės adapterio. Žr. 4 paveikslą.
    Pasirenkamos dengiamosios plokštelės įrengimo 4 veiksmas

UWP montavimo sistemos įrengimas

  1. Prieš pradėdami išjunkite maitinimą prie pertraukiklio dėžutės arba jungiklio. Atidarykite pakuotę, kad rastumėte UWP. Žr. 5 paveikslą.
    UWP montavimo sistemos įrengimo 1 veiksmas
  1. Padėkite UWP ant sienos. Išlyginkite ir pažymėkite skylių pozicijas. Žr. 6 paveikslą.
    Išgręžkite skyles pažymėtose vietose ir lengvai įkalkite pateiktus sieninius inkarus į sieną naudodami plaktuką.
    ‒ Gipso kartono plokštėms gręžkite 7/32 colio skyles.
    UWP montavimo sistemos įrengimo 2 veiksmas
  1. Atidarykite dureles ir įkiškite laidus per UWP laidų angą. Žr. 7 paveikslą.
    UWP montavimo sistemos įrengimo 3 veiksmas
  1. Uždėkite UWP ant sieninių inkarų. Įkiškite ir priveržkite montavimo varžtus, pateiktus kartu su UWP. Per stipriai nepriveržkite. Priveržkite, kol UWP nebejudės. Uždarykite dureles. Žr. 8 paveikslą.
    UWP montavimo sistemos įrengimo 4 veiksmas
    Naudokite 3x pateiktus #8 1-1/2" varžtus

Maitinimo parinktys

Maitinimo parinkčių 1 veiksmas
Įkiškite R ir C laidus į nurodytus gnybtus, kad gautumėte pagrindinį kintamosios srovės maitinimą (C gnybtas yra pasirenkamas, jei įdėtos baterijos, bet rekomenduojama). Norėdami išimti laidus, paspauskite gnybtų ąseles.

Maitinimo parinkčių 2 veiksmas
Įdėkite AA baterijas, kad gautumėte pagrindinį arba atsarginį maitinimą.

Slankiklio skirtukų nustatymas

Nustatykite R slankiklio skirtuką.

  • Naudokite įmontuotą šuntą (R slankiklio skirtuką), kad atskirtumėte vieną arba dvi transformatorių sistemas.
  • Jei yra tik vienas R laidas ir jis yra prijungtas prie R, Rc arba RH gnybto, nustatykite slankiklį į viršutinę padėtį (1 laidas).
  • Jei yra vienas laidas, prijungtas prie R gnybto, ir vienas laidas, prijungtas prie Rc gnybto, nustatykite slankiklį į apatinę padėtį (2 laidai).

PASTABA: U gnybtų slankiklio skirtukai turėtų būti palikti savo vietose T6 Pro modeliuose.

UWP montavimo sistema
UWP montavimo sistema
R/Rc slankiklio skirtukas

Laidų gnybtų pavadinimai

Laidų gnybtų pavadinimai
Pastaba: ne visi gnybtai gali būti naudojami, atsižvelgiant į sistemų tipą, kuris yra prijungiamas. Dažniausiai naudojami gnybtai yra užtušuoti.

S Įvestis laidiniams vidaus arba lauko jutikliams
(tik TH6320U ir TH6220U)
S
Y Kompresoriaus kontaktorius (1 pakopa)
Y2 Kompresoriaus kontaktorius (2 pakopa)
G Ventiliatoriaus relė
C 24 VAC bendras. 2 transformatorių sistemoms
naudokite bendrą laidą iš aušinimo transformatoriaus.
U Nenaudojamas
U
L/A-A Šilumos siurblio gedimo įvestis (bendras (C)
laidas reikalingas LA/A)
O/B Perjungimo vožtuvas
AUX - W2 Pagalbinio šildymo relės šildymo relė (2 pakopa)
E Avarinio šildymo relė
W Šildymo relė (1 pakopa)
K Prijunkite prie K ant Wire Saver Module**
R 24 VAC maitinimas iš šildymo transformatoriaus*
Rc 24 VAC maitinimas iš aušinimo transformatoriaus*

* Gnybtas gali būti sujungtas naudojant slankiklio skirtuką. Žr. aukščiau „Slankiklio skirtukų nustatymas“.

** THP9045A1023 „Wire Saver Module“ naudojamas šildymo/vėsinimo sistemose, kai prie termostato turite tik keturis laidus ir jums reikia penkto laido bendram laidui. Naudokite K gnybtą vietoj Y ir G gnybtų įprastose arba šilumos siurblių sistemose, kad galėtumėte valdyti ventiliatorių ir kompresorių per vieną laidą – tada nepanaudotas laidas tampa jūsų bendru laidu. Norėdami gauti daugiau informacijos, žr. THP9045 instrukcijas.

Įprastinių sistemų prijungimas: priverstinis oro srautas ir hidraulika

Aptemdyta sritis žemiau taikoma tik TH6320U/TH6220U arba kaip kitaip nurodyta.

1H/1C sistema (1 transformatorius)
R Maitinimas [1]
Rc
[R+Rc sujungti slankiklio skirtuku] [2]
Y Kompresoriaus kontaktorius
C 24VAC bendras [3]
W
Šildymo relė
G Ventiliatoriaus relė

1H/1C sistema (2 transformatoriai)
R Maitinimas (šildymo transformatorius) [1]
Rc
Maitinimas (vėsinimo transformatorius) [1]
Y Kompresoriaus kontaktorius
C 24VAC bendras [3, 4]
W Šildymo relė
G Ventiliatoriaus relė

Tik šildymo sistema
R
Maitinimas [1]
Rc
[R+Rc sujungti slankiklio skirtuku] [2]
C 24VAC bendras [3]
W
Šildymo relė

Tik šildymo sistema su ventiliatoriumi
R
Maitinimas [1]
Rc
[R+Rc sujungti slankiklio skirtuku] [2]
C 24VAC bendras [3]
W Šildymo relė
G Ventiliatoriaus relė

Tik šildymo sistema (20 serija) [5]
R 20 serijos vožtuvo gnybtas "R" [1]
Rc
[R+Rc sujungti slankiklio skirtuku] [2]
Y 20 serijos vožtuvo gnybtas "W"
C 24VAC bendras [3]
W
20 serijos vožtuvo gnybtas "B"

Tik vėsinimo sistema
R
Maitinimas [1]
Rc [R+Rc sujungti slankiklio skirtuku] [2]
Y Kompresoriaus kontaktorius
C 24VAC bendras [3]
G Ventiliatoriaus relė

Tik šildymo sistema (maitinimo atidarymo zonos vožtuvas) [5]
R Maitinimas [1]
Rc
[R+Rc sujungti slankiklio skirtuku] [2]
W Vožtuvas
C 24VAC bendras [3]

2H/2C sistema (1 transformatorius) [6]
R Maitinimas [1]
Rc
[R+Rc sujungti slankiklio skirtuku] [2]
Y Kompresoriaus kontaktorius (1 etapas)
C 24VAC bendras [3]
W
Šildymo relė (1 etapas)
G Ventiliatoriaus relė
W2 Šildymo relė (2 etapas)
Y2 Kompresoriaus kontaktorius (2 etapas)

PASTABOS
Laido specifikacijos: naudokite 18–22 gabarito termostato laidą. Ekranuotas kabelis nebūtinas.
[1] Maitinimo šaltinis. Numatykite atjungimo priemones ir apsaugą nuo perkrovos, kaip reikalaujama.
[2] Perkelkite R-slankiklio skirtuką ant UWP į R nustatymą. Norėdami gauti daugiau informacijos, žr. „Slankiklio skirtukų nustatymas“.
[3] Pasirenkamas 24VAC bendras sujungimas.
[4] Bendras sujungimas turi būti iš vėsinimo transformatoriaus.
[5] ISU nustatykite šildymo sistemos tipą į spindulinį šildymą. Nustatykite vėsinimo etapų skaičių į 0.
[6] Montuotojo sąrankoje nustatykite sistemos tipą į 2Heat/2Cool įprastinę.

Šilumos siurblių sistemų laidų prijungimas

Žemiau esantys užtemdyti plotai taikomi tik TH6320U/TH6220U arba kaip kitaip nurodyta.

1H/1C šilumos siurblio sistema
R
Maitinimas [1]
Rc
[R+Rc sujungti slankiklio skirtuku] [2]
Y Kompresoriaus kontaktorius
C 24VAC bendras [3]
O/B Perjungimo vožtuvas [7]
G Ventiliatoriaus relė
W Nenaudokite šio gnybto šilumos siurblio programoms!

2H/1C šilumos siurblio sistema [8]
R
Maitinimas [1]
Rc
[R+Rc sujungti slankiklio skirtuku] [2]
Y Kompresoriaus kontaktorius
C 24VAC bendras [3]
O/B Perjungimo vožtuvas [7]
G Ventiliatoriaus relė
Aux Pagalbinis šildymas
E Avarinio šildymo relė
L Šilumos siurblio gedimo įvestis
W Nenaudokite šio gnybto šilumos siurblio programoms!

2H/2C šilumos siurblio sistema (tik TH6320U) [9]
R Maitinimas [1]
Rc [R+Rc sujungti slankiklio skirtuku] [2]
Y Kompresoriaus kontaktorius (1 pakopa)
C 24VAC bendras [3]
O/B Perjungimo vožtuvas [7]
G Ventiliatoriaus relė
Y2 Kompresoriaus kontaktorius (2 pakopa)
L Šilumos siurblio gedimo įvestis
W Nenaudokite šio gnybto šilumos siurblio programoms!

3H/2C šilumos siurblio sistema (tik TH6320U) [10]
R Maitinimas [1]
Rc
[R+Rc sujungti slankiklio skirtuku] [2]
Y Kompresoriaus kontaktorius (1 pakopa)
C 24VAC bendras [3]
O/B Perjungimo vožtuvas [7]
G Ventiliatoriaus relė
Aux Pagalbinis šildymas
E Avarinio šildymo relė
Y2 Kompresoriaus kontaktorius (2 pakopa)
L Šilumos siurblio gedimo įvestis
W Nenaudokite šio gnybto šilumos siurblio programoms!

Dvigubo kuro sistema (tik TH6320U / TH6220U)
R
Maitinimas [1]
Rc [R+Rc sujungti slankiklio skirtuku] [2]
Y Kompresoriaus kontaktorius (1 pakopa)
C 24VAC bendras [3]
O/B Perjungimo vožtuvas [7]
G Ventiliatoriaus relė
Aux Pagalbinis šildymas
E Avarinio šildymo relė
Y2 Kompresoriaus kontaktorius (2 pakopa – jei reikia) [11]
L Šilumos siurblio gedimo įvestis
S Lauko jutiklis
S Lauko jutiklis
W Nenaudokite šio gnybto šilumos siurblio programoms!

PASTABOS
Laido specifikacijos: naudokite 18–22 gabarito termostato laidą. Ekranuoto kabelio nereikia.
[1] Maitinimo šaltinis. Pateikite atjungimo priemones ir apsaugą nuo perkrovos, kaip reikalaujama.
[2] Perkelkite R-Slider skirtuką į UWP į R nustatymą. Norėdami gauti daugiau informacijos, žr. „Slankiklio skirtukų nustatymas“.
[3] Pasirenkama 24VAC bendra jungtis.
[6] Montuotojo sąrankoje nustatykite sistemos tipą į 2Heat/2Cool Conventional.
[7] Montuotojo sąrankoje nustatykite perjungimo vožtuvą į O (aušinimui perjungti) arba B (šildymui perjungti).
[8] ISU nustatykite šildymo sistemos tipą į Šilumos siurblys. 1 kompresorius ir 1 atsarginio šildymo pakopa.
[9] ISU nustatykite šildymo sistemos tipą į Šilumos siurblys. 2 kompresoriai ir 0 atsarginio šildymo pakopos.
[10] ISU nustatykite šildymo sistemos tipą į Šilumos siurblys. 2 kompresoriai ir 1 atsarginio šildymo pakopa.
[11] Dvigubas kuras su Y2 tik TH6320U.

Termostato montavimas

  1. Įstumkite laido perteklių atgal į sienos angą.
  2. Uždarykite UWP dureles. Jos turi likti uždarytos neatsikišusios.
  3. Sulygiuokite UWP su termostatu ir švelniai stumkite, kol termostatas užsifiksuos.
  4. Įjunkite maitinimą prie pertraukiklio dėžutės arba jungiklio.
    Termostato montavimas

Laiko ir datos nustatymas

Laikas

  1. Paspauskite Menu (Meniu) ant termostato.
  2. Paspauskite + arba -, kad pereitumėte į TIME (LAIKAS). Paspauskite Select (Pasirinkti).
  3. Paspauskite + arba -, kad pasirinktumėte 12 arba 24 valandų formatą. Paspauskite Select (Pasirinkti).
  4. Naudokite + arba -, kad sureguliuotumėte valandą. Paspauskite Select (Pasirinkti).
  5. Naudokite + arba -, kad sureguliuotumėte minutes. Paspauskite Select (Pasirinkti) kad išeitumėte iš Time (Laiko) meniu.
    Laiko nustatymas

Data

  1. Jei anksčiau nustatėte laiką, pereikite prie 2 veiksmo. Jei esate pagrindiniame ekrane, paspauskite Menu (Meniu) ant jūsų termostato.
  2. Paspauskite + arba -, kad pereitumėte į DATE (DATA). Paspauskite Select (Pasirinkti).
  3. Naudokite + arba -, kad sureguliuotumėte metus. Paspauskite Select (Pasirinkti).
  4. Naudokite + arba -, kad sureguliuotumėte mėnesį. Paspauskite Select (Pasirinkti).
  5. Naudokite + arba -, kad sureguliuotumėte dieną. Paspauskite Select (Pasirinkti) kad išsaugotumėte ir išeitumėte iš Date (Datos) meniu.
    Datos nustatymas

Sistemos veikimo nustatymai

  1. Paspauskite Mode (Režimas) mygtuką, kad pereitumėte prie kito galimo sistemos režimo.
  2. Pereikite per režimus, kol bus rodomas reikiamas sistemos režimas, ir palikite jį įjungti.
    Sistemos veikimo nustatymai

PASTABA: Galimi sistemos režimai skiriasi priklausomai nuo modelio ir sistemos nustatymų.

System (Sistemos) režimai:
Auto (Automatinis)
Heat (Šildymas)
Cool (Aušinimas)
Em Heat (Avarinis šildymas)
Off (Išjungta)

Ventiliatoriaus veikimo nustatymai

  1. Paspauskite Fan (Ventiliatorius) mygtuką, kad pereitumėte prie kito galimo ventiliatoriaus režimo.
  2. Pereikite per režimus, kol bus rodomas reikiamas ventiliatoriaus režimas, ir palikite jį įjungti.
    Ventiliatoriaus veikimo nustatymai

PASTABA: Galimi ventiliatoriaus režimai skiriasi priklausomai nuo sistemos nustatymų.

Fan (Ventiliatoriaus) režimai:
Auto: Ventiliatorius veikia tik tada, kai įjungta šildymo arba aušinimo sistema.
On: Ventiliatorius visada įjungtas.
Circ: Ventiliatorius veikia atsitiktinai apie 33 % laiko.

Įspėjimai arba priminimai*

  1. Paspauskite Menu, tada spauskite +, kol ekrane pasirodys ALRT.
  2. Paspauskite Select, kad pamatytumėte, kurie įspėjimai yra.
  3. Atsiras žodis SNZE (ATIDĖTI).
  4. Dar kartą paspauskite Select, kad atidėtumėte priminimą 7 dienoms.
  5. Norėdami išvalyti įspėjimą, paspauskite Select, tada spauskite +, kad pereitumėte į CLER (Išvalyti).
  6. Paspauskite Select, kad išvalytumėte priminimą.
    Įspėjimai arba priminimai

* Kai kurių įspėjimų negalima atidėti arba išvalyti. Jei taip atsitinka, kreipkitės į vietinį šildymo ir vėsinimo specialistą. Gali prireikti šildymo ir vėsinimo sistemos priežiūros.

Montuotojo sąranka (ISU)

  1. Paspauskite ir palaikykite CENTER ir + mygtukus maždaug 3 sekundes, kad įeitumėte į išplėstinį meniu.
  2. Paspauskite Select, kad įeitumėte į ISU.
  3. Paspauskite Select, kad perjungtumėte meniu sąrankos parinktis.
  4. Paspauskite + arba -, kad pakeistumėte reikšmes arba pasirinktumėte iš galimų parinkčių.
  5. Paspauskite Select ir patvirtinkite savo nustatymus arba paspauskite Back, kad nepaisytumėte pakeitimų ir grįžtumėte į ISU meniu ekraną, kad tęstumėte kitos sąrankos parinkties redagavimą.
  6. Norėdami baigti sąrankos procesą ir išsaugoti nustatymus, paspauskite Home ir grįžkite į pagrindinį ekraną.
    Montuotojo sąrankos 1 žingsnis
    Montuotojo sąrankos 2 žingsnis

PASTABA: Visas sąrankos (ISU) parametrų ir parinkčių sąrašas pateiktas toliau.

Išplėstinės nustatymo parinktys (ISU)

PASTABA: Priklausomai nuo sistemos nustatymų, ne visos parinktys gali būti pasiekiamos.

#ISU ISU pavadinimas ISU parinktys (gamykliniai numatytieji nustatymai paryškinti)
120 Planavimo parinktys 0 = neprogramuojamas
2 = 5-2 programuojamas
3 = 5-1-1 programuojamas
4 = 7 dienų programuojamas
125 Temperatūros indikacijos skalė 0 = Farenheitas
1 = Celsijus
130 Lauko jutiklis
(TH6320U / TH6220U only)
0 = Nėra
1 = Laidinis lauko jutiklis
200 Šildymo sistemos tipas 1 = Įprastas priverstinio oro šildymas
2 = Šilumos siurblys
3 = Spindulinis šildymas
5 = Nėra (tik vėsinimas)
205 Šildymo įrangos tipas Įprastas priverstinio oro šildymas:
1 = standartinio efektyvumo dujinis priverstinio oro šildymas
2 = didelio efektyvumo dujinis priverstinio oro šildymas
3 = alyvos priverstinio oro šildymas
4 = elektrinis priverstinio oro šildymas
5 = karšto vandens ventiliatoriaus ritė
Šilumos siurblys:
7 = oras-oras šilumos siurblys
8 = geoterminis šilumos siurblys
Spindulinis šildymas:
9 = karšto vandens spindulinis šildymas
12 = garai
218 Atbulinis vožtuvas O/B 0 = O (O/B vėsinant)
1 = B (O/B šildant)
220 Vėsinimo pakopos / kompresoriaus pakopos 200=Conv / 200=HP 0, 1, 2
Pastaba: TH6210U modelyje yra tik 1 kompresoriaus pakopa. TH6220U modelyje yra tik 1 kompresoriaus pakopa, jei sukonfigūruotas šilumos siurbliui.
221 Šildymo pakopos / atsarginės šildymo pakopos Šildymo pakopos: 1, 2
Atsarginės šildymo pakopos: 0, 1
230 Ventiliatoriaus valdymas šildant 1 = Įranga valdo ventiliatorių
2 = Termostatas valdo ventiliatorių
253 „Aux/E“ gnybto valdymas (fiksuotas į "0" nustatymą visuose modeliuose, išskyrus TH6320U) 0 = Valdykite abu „Aux“ ir „E“ kartu
1 = „Aux“ ir „E“ nepriklausomi
255 Atsarginis šildymo šaltinis (tik šilumos siurblys) (tik TH6320U / TH6220U) 1 = Elektrinis priverstinio oro šildymas
2 = Dujinis/alyvos priverstinio oro šildymas (arba iškastinis priverstinio oro šildymas)
256 Avarinis šildymo šaltinis (tik TH6320U) 1 = Elektrinis priverstinio oro šildymas
2 = Dujinis/alyvos priverstinio oro šildymas (arba iškastinis priverstinio oro šildymas)
260 Išorinis iškastinio kuro rinkinys (tik TH6320U / TH6220U) 0 = Termostatas valdo atsarginį šildymą
1 = Išorinis iškastinio kuro rinkinys valdo atsarginį šildymą
300 Sistemos perjungimas 0 = Rankinis
1 = Automatinis
303 Automatinio perjungimo diferencialas 0°F iki 5°F
0,0°C iki 2,5°C
Pastaba: Diferencialas NĖRA negyvoji zona. „Honeywell“ naudoja pažangų algoritmą, kuris fiksuoja negyvąją zoną ties 0°F. Diferencialo nustatymas yra minimalus laipsnių skaičius nuo nustatytos vertės, reikalingas perjungti iš paskutinio veikimo režimo (šildymo arba vėsinimo) į priešingą režimą, kai termostatas yra automatinio perjungimo režime. Tai yra pažangiau nei ankstesni termostatai.
340 Atsarginio šildymo kritimas 0 = Komfortas
2 = 2°F
3 = 3°F
4 = 4°F
5 = 5°F
6 = 6°F
7 = 7°F
8 = 8°F
9 = 9°F

10 = 10°F
11 = 11°F
12 = 12°F
13 = 13°F
14 = 14°F
15 = 15°F
Pastaba: 0 (komforto) nustatymas galimas tik tuo atveju, jei atsarginis šildymas (ISU 255) nustatytas kaip elektrinis.
350 Atsarginio šildymo pakopos laikmatis 0 = Išjungta
1 = 30 minučių
2 = 45 minutės
3 = 60 minučių
4 = 75 minutės
5 = 90 minučių
6 = 2 valandos
7 = 3 valandos
8 = 4 valandos
9 = 5 valandos
10 = 6 valandos
11 = 8 valandos
12 = 10 valandų
13 = 12 valandų
14 = 14 valandų
16 = 16 valandų
355 Kompresoriaus blokavimas / balanso taškas -- = Išjungta
5°F iki 60°F (kas 5°F)
-15,0°C iki 15,5°C (kas 2,5°C arba 3,0°C)
Pastaba: Norėdami nustatyti kompresoriaus blokavimą / balanso tašką TH6320U / TH6220U, naudokite laidinį jutiklį.
356 Lauko blokavimo atsarginis šildymas -- = Išjungta
5°F iki 65°F (kas 5°F)
-15,0°C iki 18,5°C (kas 2,5°C arba 3,0°C)
365 Kompresoriaus ciklo dažnis (1 pakopa) 1 - 6
366 Kompresoriaus ciklo dažnis (1 pakopa) 1 - 6
370 Šildymo ciklo dažnis (1 pakopa) 1 - 12
371 Šildymo ciklo dažnis (2 pakopa) 1 - 12
375 Šildymo ciklo dažnis pagalbinis šildymas 1 - 12
378 Šildymo ciklo dažnis avarinis šildymas (tik TH6320U) 1 - 12
387 Kompresoriaus apsauga 0 = Išjungta
1 - 5 minutės
425 Adaptyvus intelektualus atgavimas 0 = Ne
1 = Taip
Pastaba: Adaptyvus intelektualus atgavimas (AIR) yra komforto nustatymas. Šildymo ar vėsinimo įranga įsijungs anksčiau, užtikrindama, kad patalpų temperatūra atitiks nustatytą vertę nustatytu laiku.
430 Minimali vėsinimo nustatyta vertė 50°F iki 99°F (50°F)
10,0°C iki 37,0°C (10,0°C)
431 Maksimali šildymo nustatyta vertė 40°F iki 90°F (90°F)
4,5°C iki 32,0°C (32,0°C)
435 Klaviatūros blokavimas 0 = Nėra
1 = Dalinis
2 = Pilnas
500 Ar patalpų temperatūros jutiklis PRIJUNGTAS prie jūsų sistemos? (tik TH6320U / TH6220U) 0 = Ne
1 = Taip
515 Patalpų jutiklio tipas (tik TH6320U / TH6220U) 0 = 10k
1 = 20k
520 Kurie jutikliai bus naudojami TEMPERATŪROS valdymui? (Kelių jutiklių vidurkis) Tik TH6320U / TH6220U) 1 = Tik termostatas
2 = Tik laidinis
3 = Vidurkis
702 Oro filtrų skaičius 0 - 2
711 Oro filtro 1 keitimo priminimas 0 = Išjungta
1 = 10 veikimo dienų
2 = 20 veikimo dienų
3 = 30 veikimo dienų
4 = 45 veikimo dienų
5 = 60 veikimo dienų
6 = 90 veikimo dienų
7 = 120 veikimo dienų
8 = 150 veikimo dienų
9 = 30 kalendorinių dienų

10 = 45 kalendorinės dienos
11 = 60 kalendorinių dienų
12 = 75 kalendorinės dienos
13 = 3 kalendoriniai mėnesiai
14 = 4 kalendoriniai mėnesiai
15 = 5 kalendoriniai mėnesiai
16 = 6 kalendoriniai mėnesiai
17 = 9 kalendoriniai mėnesiai
18 = 12 kalendoriniai mėnesiai
19 = 15 kalendoriniai mėnesiai
712 Oro filtro 2 keitimo priminimas 0 = Išjungta
1 = 10 veikimo dienų
2 = 20 veikimo dienų
3 = 30 veikimo dienų
4 = 45 veikimo dienų
5 = 60 veikimo dienų
6 = 90 veikimo dienų
7 = 120 veikimo dienų
8 = 150 veikimo dienų
9 = 30 kalendorinių dienų
10 = 45 kalendorinės dienos
11 = 60 kalendorinių dienų
12 = 75 kalendorinės dienos
13 = 3 kalendoriniai mėnesiai
14 = 4 kalendoriniai mėnesiai
15 = 5 kalendoriniai mėnesiai
16 = 6 kalendoriniai mėnesiai
17 = 9 kalendoriniai mėnesiai
18 = 12 kalendoriniai mėnesiai
19 = 15 kalendoriniai mėnesiai
1400 Apšvietimas 0 = Pagal poreikį
1 = Nuolatinis
Pastaba: Nuolatiniam reikalingas bendras laidas.
1401 Foninio apšvietimo ryškumas 1 - 5
Pastaba: Rodoma tik pasirinkus nuolatinį foninį apšvietimą.
1410 Laikrodžio formatas 12 / 24
1415 Vasarinis laikas 0 = Išjungta
1 = Įjungta
1420 Temperatūros rodmens poslinkis -3 iki 3F (0)
-1,5 iki 1,5C (0)

Diegimo programos sistemos testas

Norėdami atlikti sistemos testą:

  1. Norėdami įeiti į išplėstinį meniu, maždaug 3 sekundes spauskite ir laikykite nuspaudę CENTER ir + mygtukus.
  2. Naudodami + eikite į TEST. Norėdami įeiti į sistemos testą, paspauskite Select (pasirinkti).
  3. Naudodami + perjunkite tarp Heat (šildymas), Cool (vėsinimas), Fan (ventiliatorius), Em Heat (avarinis šildymas) arba Ver (termostato versijos informacija). Paspauskite Select (pasirinkti).
  4. Spauskite +, kad įjungtumėte etapus po vieną, o spauskite -, kad juos išjungtumėte.
  5. Norėdami išeiti iš sistemos testo, naudokite mygtuką Home (pradžia).
    Diegimo programos sistemos testo 1 veiksmas
    Diegimo programos sistemos testo 2 veiksmas
Sistemos testas Sistemos būsena
Toliau pateikti užtamsinti plotai taikomi tik TH6320U/TH6220U arba, jei nenurodyta kitaip.
Heat 0 Viskas išjungta
1 Įjungtas 1 šildymo etapas
2 Taip pat įjungtas 2 šildymo etapas
3 Taip pat įjungtas 3 šildymo etapas
Cool 0 Viskas išjungta
1 Įjungtas 1 vėsinimo etapas
2 Taip pat įjungtas 2 vėsinimo etapas
Em Heat 0 Viskas išjungta
1 Įjungtas avarinis šildymas
Fan 0 Ventiliatorius išjungtas
1 Ventiliatorius įjungtas

Specifikacijos

Temperatūros diapazonai
Šildymas: nuo 40 °F iki 90 °F (nuo 4,5 °C iki 32,0 °C)
Vėsinimas: nuo 50 °F iki 99 °F (nuo 10,0 °C iki 37,0 °C)

Darbinė aplinkos temperatūra
Nuo 32 °F iki 120 °F (nuo 0 C ° iki 48,9 °C)

Eksploatavimo aplinkos temperatūra
Nuo 37 °F iki 102 °F (nuo 2,8 °C iki 38,9 °C)

Transportavimo temperatūra
Nuo -20 °F iki 120 °F (nuo -28,9 °C iki 48,9 °C)

Santykinė darbinė drėgmė
Nuo 5 % iki 90 % (nesikondensuojanti)

Fiziniai matmenys coliais (mm) (A x P x G)
4-1/16" A x 4-1/16" P x 1-5/32" G
103,5 mm A x 103,5 mm P x 29 mm G

Elektros duomenys

Gnybtas Įtampa (50/60 Hz) Darbinė srovė
W Šildymas (Powerpile) 20–30 Vac
750 mV DC
0,02–1,0 A
100 mA DC
W2 (Aux) Šildymas 20–30 Vac 0,02–1,0 A
E Avarinis šildymas 20–30 Vac 0,02–0,5 A
Y Kompresoriaus 1 etapas 20–30 Vac 0,02–1,0 A
Y2 Kompresoriaus 2 etapas 20–30 Vac 0,02–1,0 A
G Ventiliatorius 20–30 Vac 0,02–0,5 A
O/B Perjungimas 20–30 Vac 0,02–0,5 A
L/A Įvestis 20–30 Vac 0,02–0,5 A

Trikčių šalinimas

Jei kyla sunkumų naudojant termostatą, pabandykite atlikti šiuos veiksmus.
Daugumą problemų galima išspręsti greitai ir lengvai.

Ekranas tuščias

  • Patikrinkite grandinės pertraukiklį ir, jei reikia, nustatykite iš naujo.
  • Įsitikinkite, kad šildymo ir vėsinimo sistemos maitinimo jungiklis įjungtas.
  • Įsitikinkite, kad krosnies durelės uždarytos saugiai.
  • Įsitikinkite, kad šviežios AA šarminės baterijos tinkamai įdėtos.

Šildymo arba vėsinimo sistema nereaguoja

  • Paspauskite Mode (režimo) mygtuką, kad nustatytumėte sistemos Heat (šildymo) režimą. Įsitikinkite, kad norima temperatūra nustatyta aukštesnė už vidaus temperatūrą.
  • Paspauskite Mode (režimo) mygtuką, kad nustatytumėte sistemos Cool (vėsinimo) režimą. Įsitikinkite, kad norima temperatūra nustatyta žemesnė už vidaus temperatūrą.
  • Patikrinkite grandinės pertraukiklį ir, jei reikia, nustatykite iš naujo.
  • Įsitikinkite, kad šildymo ir vėsinimo sistemos maitinimo jungiklis įjungtas.
  • Įsitikinkite, kad krosnies durelės uždarytos saugiai.
  • Palaukite 5 minutes, kol sistema sureaguos.

Temperatūros nustatymai nesikeičia

Įsitikinkite, kad šildymo ir vėsinimo temperatūra nustatyta priimtinuose diapazonuose:

  • Šildymas: nuo 40 °F iki 90 °F (nuo 4,5 °C iki 32,0 °C)
  • Vėsinimas: nuo 50 °F iki 99 °F (nuo 10,0 °C iki 37,0 °C)

Mirksi "Cool On" (vėsinimas įjungtas) arba "Heat On" (šildymas įjungtas)

  • Įjungta kompresoriaus apsaugos funkcija. Palaukite 5 minutes, kol sistema saugiai vėl paleis, nepažeisdama kompresoriaus.

Vėsinant veikia papildomas šildymas

  • Šilumos siurblio sistemoms patikrinkite, ar prie W ant UWP sistemų neprijungtas laidas. Žr. "Šilumos siurblio sistemų laidai".

Vėsinimas veikia šildant

  • Šilumos siurblio sistemoms patikrinkite, ar prie W ant UWP sistemų neprijungtas laidas. Žr. "Šilumos siurblio sistemų laidai".


PAVOJUS DĖL ELEKTROS
Gali sukelti elektros smūgį arba sugadinti įrangą. Prieš pradėdami montuoti, atjunkite maitinimą.


ĮRANGOS PAŽEIDIMO PAVOJUS
Testavimo metu kompresoriaus apsauga apeinama. Kad nepažeistumėte įrangos, venkite greitai perjunginėti kompresorių.


PRANEŠIMAS DĖL GYVSIDABRIO
Jei šis gaminys pakeičia valdiklį, kuriame užsandarintame vamzdelyje yra gyvsidabrio, nemeskite seno valdiklio į šiukšlių dėžę. Kreipkitės į vietos atliekų tvarkymo instituciją, kad gautumėte instrukcijas dėl perdirbimo ir tinkamo utilizavimo.

Pagalba klientams

Jei jums reikia pagalbos dėl šio produkto, apsilankykite customer.honeywell.com.

Arba skambinkite nemokamu Honeywell klientų aptarnavimo numeriu 1-800-468-1502.

Patraukite, kad nuimtumėte termostatą nuo UWP.
Patraukite, kad nuimtumėte termostatą nuo UWP.

Namų ir pastatų technologijos
JAV:
Honeywell
715 Peachtree Street NE
Atlanta, GA 30308
customer.honeywell.com

Prekės ženklas

® JAV registruotas prekės ženklas.
© 2018 Honeywell International Inc.
33-00181EFS—11 M.S. Rev. 02-18
Išspausdinta JAV.

Nuorodos

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti „Honeywell T6 Pro“ programuojamo termostato instrukcija

Prieinamos kalbos

Turinys
