PCB interface montage-instructies voor Bluesound Node 2/2i
Montage

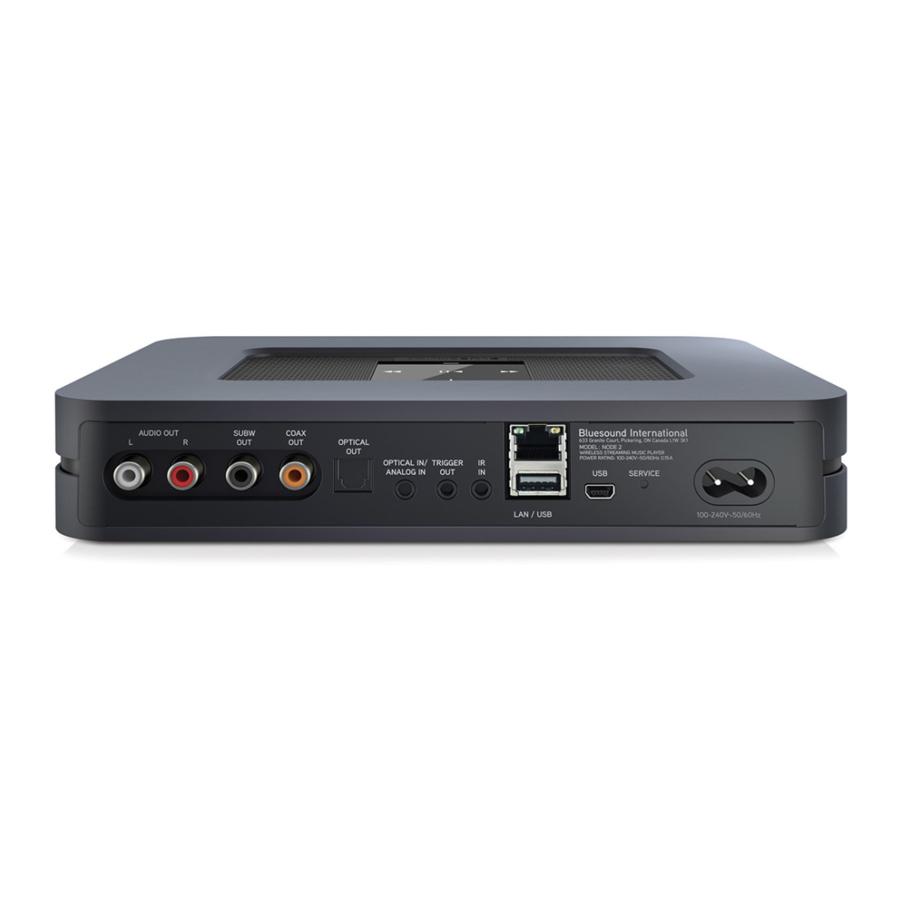

| Verwijder de achterklep door eraan te trekken op de aangegeven plaatsen. |  |
| Verwijder de bovenste twee aangegeven schroeven. |  |
| Til het bovenste deel van de behuizing op door het alleen vanaf de achterkant van het apparaat te kantelen, totdat je luide "klikken" (klikken) hoort. Til het dan omhoog en pas op dat u de tapes en kabels niet breekt. |  |
| Leg de bovenkant van de behuizing voorzichtig ernaast. Koppel de kabels niet los, de contactdozen zijn vastgezet met lijm. |  |
| Koppel de kleine en grote contactdoos los. U kunt hiervoor een langere tang gebruiken. |  |
| Verwijder de schroeven die worden aangegeven door de pijlen. |  |
| Verwijder de schroeven op het achterpaneel. |  |
| Nadat u de fabrieksstroomvoorziening en de verstevigingsplaat hebt verwijderd, kijkt u naar de borgpen. Plaats de nieuwe interface zo dat de aangegeven pin in het borgingsgat in de module gaat. |  |
| Schroef de module vast, installeer ook de verstevigingsplaat zoals weergegeven in de afbeelding. |  |
| Sluit de grote JST-connector aan op de socket op het moederbord. Draai de kabelboom enigszins, en pas op dat u ze niet uit de stekker trekt. |  |
| Monteer het achterpaneel - schroef de zwarte schroef in het aangegeven gat. |  |
| Sluit de behuizing door eerst de aangegeven vergrendelingen vast te haken. Als het niet lukt, gebruik dan een beetje kracht. |  |
| Schroef de zwarte schroeven terug op hun plaats. |  |
| Installeer de achterpaneelafdekking. |  |
| Na installatie zou het volgende over moeten blijven: de fabrieksstroomvoorziening en twee zilveren schroeven. Als de componenten verschillen, controleer dan de correcte montage. |  |
Aanvullende informatie
Meting en regeling
De benodigde voeding van de module moet tussen 5 en 5.1V liggen. De module heeft spanningsmeetpunten - beschreven: VCC en GND. Ze worden gebruikt om de spanning onder belasting te meten. Ze kunnen fijne afstelling van de voeding vergemakkelijken (als de voeding zo'n mogelijkheid heeft).
Socket polarisatie:
Specificaties
- Voedingsspanning: 5V DC
- Voedingsstroom: min 2A
- Ingebouwde 3A zekering
- Kortsluit- en overbelastingsbeveiliging: ≥ 6V
- Omgekeerde polariteitsbeveiliging
- LED's die de werking van de module aangeven (bovenste: stuurspanning, onderste: hoofdspanning)
Het "U2" (U2) onderdeel is een zekering. Het maakt deel uit van de beveiligingsfuncties en is een vervangbaar onderdeel (reserveonderdeel bijgevoegd in de handleiding). Het doorbranden van de zekering is opzettelijk om het apparaat te beschermen en de vervanging ervan valt niet onder de garantie. Het kan werken als gevolg van een incorrecte voedingsspanning of aansluiting.
Indien nodig kan een vervanging met de volgende parameters worden gebruikt:
- Type werking: snelle zekering
- Behuizing SMD - 1206
- Spanning 32V, maximaal toegestaan 63V
- Zekeringsstroom 3A
- Maximaal toegestane weerstand: 30 mOhm (0.03 Ohm)
- Maximaal toegestane spanningsval: 90 mV (0.09 V) bij 3A stroom
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download PCB interface montage-instructies voor Bluesound Node 2/2i
