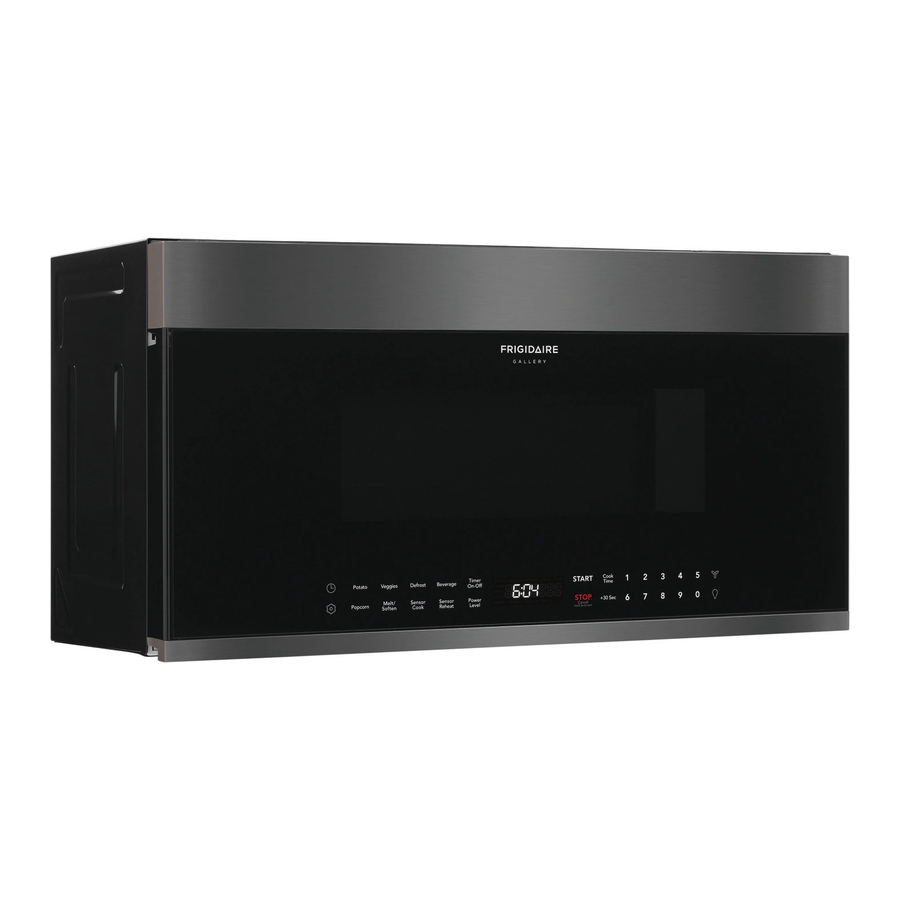

Frigidaire FGBM19WNVD – Gallery 1,9 Cu. Ft. Bruksanvisning for over-the-range mikrobølgeovn

DELENAVN

FRONTALVISNING

1. Mikrobølgeovnsdør med gjennomsiktig vindu
2. Dørhengsler
3. Bølgelederdeksel:
   MÅ IKKE FJERNES.
4. Platetallerkenmotoraksel
5. Mikrobølgeovnslys
   Det vil lyse når mikrobølgeovnen er i bruk eller døren er åpen.
6. Sikkerhetsdørlåser
   Mikrobølgeovnen vil ikke fungere med mindre døren er ordentlig lukket. Ikke stikk noe skarpt inn i låsehullet.
7. Ventilasjonsåpninger
8. Kullfilter
9. Merkeskilt
10. Flyttbar platetallerken
    Platetallerkenen vil rotere med eller mot klokken. Fjern bare for rengjøring.
11. Flyttbar platetallerkenstøtte
    Plasser først platetallerkenstøtten forsiktig på motorakselen midt på mikrobølgeovnsgulvet. Plasser støtteringen på mikrobølgeovnsgulvet. Plasser deretter platetallerkenen sikkert på platetallerkenstøtten.

BUNNVISNING

12. Lysdeksel
13. Fettfiltre

KONTROLLPANEL

Det 7-sifrede interaktive displayet forklarer betjeningstrinn og viser matlagingstips.

1. Display:
   Displayet inkluderer en klokke og indikatorer som viser klokkeslett, innstilling av tilberedningstid, kokefunksjoner, effekt, sensor, mengder, vekter og valgte tilberedningsfunksjoner.

1a. SENSOR: Ikon vises ved bruk av sensor-koking.
1b. TIMER: Ikon vises når timer stilles inn eller kjører.
1c. COOK: Ikon vises ved start av mikrobølgeovnskoking.
1d. DEFR: Ikon vises ved tining av mat.
1e. LOCK: Ikon vises i kontrollås.
1f. PRESS AGAIN FOR OPTIONS: Ikon vises når flere alternativer er tilgjengelige.
1g. PRESS START: Ikon vises når en gyldig funksjon kan startes.
1h. kg, oz, lb: Ikon vises ved valg av vekt.

2. Sensor Reheat
3. Beverage
4. Sensor Cook
5. Defrost
6. Melt/Soften
7. Veggies
8. Popcorn
9. Potato
10. Microwave Settings
11. Clock Settings
12. STOP /
13. START
14. +30 Sec
15. Cook Time
16. Number
17. Power Level
18. Timeron-off
19. Bottom light
20. Vent Fan

FØR BRUK

Stille klokken

1. Trykk på for å stille klokken.
2. Trykk på den numeriske tasten for å angi tid.
3. Trykk på START for å bekrefte.

Stille inn timer

1. Trykk på , og trykk deretter på den numeriske tasten for å angi timer, maksimal tid kan være 99 minutter 99 sekunder.
2. Etter at timeren er innstilt, trykker du på , nedtellingen starter.
3. Under innstilling av timer, trykk på for å avslutte innstillingen.

MANUELL MATLAGING

Mikrobølgeovnskoking

1. Trykk på for å angi koketid, f.eks. for å stille mikrobølgeovnen til 5 minutter, skriv inn 5, 0, 0.
2. Trykk på for å stille inn effekttrinn, LED viser standardeffekt "PL-HI".
3. Trykk for å velge tilsvarende effekttrinn, det er 10 trinn.
4. Trykk på START.

TRYKK PÅ EFFEKTRINN-TASTEN ANTALL GANGER FOR ØNSKET EFFEKT		APPROKSIMATIV PROSENTVIS EFFEKT		VANLIGE ORD FOR EFFEKTRINN
EFFEKTRINN x 1		100 %		Høy
EFFEKTRINN x 2		90 %
EFFEKTRINN x 3		80 %
EFFEKTRINN x 4		70 %		Middels høy
EFFEKTRINN x 5		60 %
EFFEKTRINN x 6		50 %		Middels
EFFEKTRINN x 7		40 %
EFFEKTRINN x 8		30 %		Middels lav/tining
EFFEKTRINN x 9		20 %
EFFEKTRINN x 10		10 %		Lav
EFFEKTRINN x 11		0 %

SENSORMATLAGING

Sensormatlagingsfunksjonen har en elektronisk kontrollert sensor som oppdager dampen (fuktighet) som maten sender ut under oppvarming. Sensoren justerer steketiden og effektnivået for forskjellige matvarer og mengder automatisk.

Bruke sensorinnstillinger:

1. Sørg for at utsiden av matlagningsbeholderen og innsiden av ovnen er tørr. Tørk av eventuell fuktighet med en tørr klut eller papirhåndkle.
2. Ovnen fungerer med matvarer ved normal oppbevaringstemperatur. Popcorn skal for eksempel ha romtemperatur.
3. Mer eller mindre mat enn mengden som er oppført i diagrammet, bør tilberedes i henhold til retningslinjene i en hvilken som helst mikrobølgeovnskokebok.
4. I løpet av den første delen av SENSORMATLAGING vises matvarenavnet på displayet. Ikke åpne ovnsdøren eller trykk på under denne delen av syklusen. Målingen av damp vil bli avbrutt. Når sensoren oppdager dampen som sendes ut fra maten, vises resten av steketiden. Døren kan åpnes når gjenværende steketid vises på displayet. På dette tidspunktet kan du røre eller krydre maten, om ønskelig.
5. Hvis sensoren ikke oppdager damp riktig når du popper popcorn, slås ovnen av og riktig klokkeslett vises. Hvis sensoren ikke oppdager damp riktig når du tilbereder annen mat, vises EN FEILKODE, og ovnen slås av.
6. Sjekk mattemperaturen etter tilberedning. Hvis det er behov for mer tid, fortsett å tilberede manuelt.

Tildekking av matvarer:

Noen matvarer blir bedre når de er tildekket.

1. Gryterettslokk.
2. Plastfolie: Bruk plastfolie som anbefales for mikrobølgeovn. Dekk tallerkenen løst til; la omtrent 1/2 tomme forbli avdekket for å slippe ut damp. Plastfolie skal ikke berøre maten.
3. Matpapir: Dekk tallerkenen helt; brett overflødig papir under tallerkenen for å feste den. Hvis tallerkenen er bredere enn papiret, overlapper du to stykker med minst en tomme for å dekke den.

Vær forsiktig når du fjerner dekselet for å slippe damp vekk fra deg.

MERKNADER om SENSORMATLAGING

1. Det endelige tilberedningsresultatet vil variere avhengig av mattilstanden (f.eks. starttemperatur, form, kvalitet). Sjekk mattemperaturen etter tilberedning. Hvis det er behov for mer tid, fortsett å tilberede manuelt.
2. Hold deg i nærheten av ovnen mens den er i bruk, og sjekk tilberedningsforløpet ofte, slik at det ikke er fare for å overkoke maten.
3. Når SENSORMATLAGING er valgt, er Dreiebord på automatisk satt for optimal tilberedning.

Sensormat

Du kan tilberede mat ved å trykke på sensor cook (sensormat) flere ganger. Du trenger ikke å beregne steketid eller effektnivå.

• Anta at du vil tilberede frossen frokost.

Trykk:		Display viser:
Sensor Cook x1
Sensor Cook x2
Sensor Cook x3
Sensor Cook x4
START

Sensormat-tabell

MATVARE	MENGDE
1. Bacon	1-3 skiver
2. Frossen middag	10 oz./ 20 oz.
3. Ris	1-2 kopper Bruk middels eller langkornet ris. Tilbered hurtigris i henhold til anvisningene på pakken.
4. Frossen frokost	8-12 oz.

Sensoroppvarming

• Anta at du vil varme opp rundstykker med sensoroppvarming.

Trykk:		Display viser:
Sensor Reheat x1
Sensor Reheat x2
Sensor Reheat x3
Sensor Reheat x4
Sensor Reheat x5
START

Sensoroppvarmingstabell

MATVARE	MENGDE
Suppe/saus	1-2 kopper
Pizza	1-4 stykker
Middagstallerken	1 tallerken
Gryterett/lasagne	1 porsjon
Rundstykke/muffins	1-3 stykker

Popcorn

Hurtigtastpanelet for popcorn lar deg poppe 3,3, 3,0, 1,75 unse poser med kommersielt pakket mikrobølgeovnspopcorn. Popp bare én pakke om gangen. Hvis du bruker en mikrobølgeovn-popcorntopper, følg produsentens instruksjoner.

• Anta at du vil poppe 3,3 oz. popcorn.

Tab.1

Trykk:		Display viser:
Popcorn
START		Tiden teller ned

Tab.2

Mengde	Trykk på popcorn-tasten
3.30 oz.	én gang
3.00 oz.	2 ganger
1.75 oz.	3 ganger

MERKNADER:
Ikke bruk vanlige papirposer.
Ikke popp opp igjen upoppede kjerner.
Ikke popp popcorn i glasskokekar.

ETT TRYKK-MATLAGING

Grønnsaker

Det er 2 alternativer (Frosne grønnsaker, Ferske grønnsaker) under Grønnsaker.

• Anta at du vil tilberede to kopper frosne grønnsaker.

Trykk:		Display viser:
Veggies x1
Veggies x2
START

Potet

• Anta at du vil tilberede 1 til 4 bakte poteter.

Trykk:		Display viser:
Potato
START

MERKNADER:

1. Steketidene er basert på en gjennomsnittlig 8 unse potet.

Tabell for bakt potet

MATVARE	MENGDE	FREMGANGSMÅTE
Potet*	1 - 4 poteter	Prikk med gaffel på flere steder. Plasser på papirhåndkle på dreieskiven. Etter tilberedning, ta ut av ovnen og la stå i 5 minutter.

* Det er ikke nødvendig å angi mengde eller antall.

Innstilling for smelting/mykning

Ovnen bruker lav effekt til å smelte og mykne elementer. Se følgende tabell.

• Anta at du vil smelte 2 stenger smør.

Tab.1

Trykk:	Display viser:
Melt / Soften
START
START	Tiden teller ned

Tab.2

SMELTETABELL

KATEGORI	MENGDE	RETNING
SMØR	1 eller 2 stenger	Pakk ut og plasser i mikrobølgeovnsbeholder. Du trenger ikke å dekke smøret. Rør på slutten av tilberedningen for å fullføre smeltingen.
SJOKOLADE	2, 4 eller 8 oz.	Sjokoladebiter eller ruter med bakesjokolade kan brukes. Pakk ut ruter og plasser i mikrobølgeovnsbeholder. Rør på slutten av syklusen for å fullføre smeltingen.
IS	Halvliter, 1,5 kvart.	Plasser beholderen i ovnen. Iskremen vil være myk nok til å gjøre øsen lettere.
KREMOST	3 eller 8 oz.	Pakk ut og plasser i mikrobølgeovnsbeholder. Kremosten vil ha romtemperatur og være klar til bruk i oppskriften.

AUTO DEFROST

Bruke Auto Defrost

Autodefrost-funksjonen gir deg den beste metoden for å tine frossen mat. Kokeguiden viser deg hvilken tinesekvens som anbefales for maten du tiner.

For ekstra bekvemmelighet har Auto Defrost en innebygd pipemekanisme som minner deg på å sjekke, snu, separere eller omorganisere maten for å få de beste tineresultatene. Tre forskjellige tiningsnivåer tilbys:

1. KJØTT
2. FJÆRKRE
3. FISK

Tilgjengelig vekt er 0,1–6,0 lbs

• Anta at du vil tine 1,2 lbs fisk.

Trykk:		Display viser:
Defrost X1
Defrost X2
Defrost X3
START
og For å angi vekt
START		Tiden teller ned

MERKNADER: Ovnen piper under DEFROST-syklusen. Åpne døren og snu, separer eller omorganiser maten. Fjern eventuelle deler som har tint. Sett de frosne delene tilbake i ovnen og trykk på for å gjenoppta tineprosessen. +30 sek

Driftstips

• For best resultat, fjern fisk, skalldyr, kjøtt og fjærkre fra den originale lukkede papir- eller plastemballasjen (innpakningen). Hvis ikke, vil innpakningen holde på dampen og saften nær maten, noe som kan føre til at den ytre overflaten av maten blir kokt.
• For best resultat, rull kjøttdeigen til en ball før frysing. Under DEFROST-syklusen vil mikrobølgeovnen signalisere når det er på tide å snu kjøttet. Skrap av overflødig frost fra kjøttet og fortsett tiningen.
• Plasser mat i en lav beholder eller på et mikrobølgeristestativ for å fange opp drypp.

Denne tabellen viser valg av mattyper og vektene du kan angi for hver type. For best resultat, løsne eller fjern dekselet på maten.

TASTETRYKK	Kategori	VEKTER DU KAN ANGI (tiendedeler av et pund)
Auto Defrost x 1	Kjøtt	0,1 til 6,0
Auto Defrost x 2	Fjærkre	0,1 til 6,0
Auto Defrost x 3	Fisk	0,1 til 6,0

Tabell for vektkonvertering

Du er sannsynligvis vant til å måle mat i pund og unser som er brøkdeler av et pund (for eksempel tilsvarer 4 unser 1/4 pund). Men for å angi matvekt i Auto Defrost, må du spesifisere pund og tiendedeler av et pund.
Hvis vekten på matpakken er i brøkdeler av et pund, kan du bruke følgende tabell for å konvertere vekten til desimaler.

Tilsvarende vekt
UNSER	DESIMALVEKT
1.6	.10
3.2	.20
4.0	.25 En kvart pund
4.8	.30
6.4	.40
8.0	.50 Et halvt pund
9.6	.60
11.2	.70
12.0	.75 Trekvart pund
12.8	.80
14.4	.90
16.0	1.0 Ett pund

MERKNADER: Hvis det er mellom to desimalvekter, velg den laveste vekten for å få de beste tineresultatene.

MIKROBØLGEINNSTILLING

1. Bruke ventilasjonsvifte
   1. I standby- eller mikrobølgemodus trykker du på for å aktivere høy hastighet, LED-display HIGH (HØY), trykk på igjen for å velge MED, LOW (LAV) og OFF (AV).
   2. Mikrobølgeovnen går tilbake til standby-modus eller forrige modus hvis det ikke er noen operasjon innen 2 sekunder.

Trykk:	Display viser:

2. Stille inn volum

Trykk:	Display viser:
X 1
START

3. Stille inn språk

Trykk:	Display viser:
X 4
START
X 4
START

4. Stille inn dreieskive PÅ/AV

Trykk:	Display viser:
X 2
START
X 2
START

MERKNADER: Dreieskiven er av for én funksjonssyklus

5. Stille inn vekt Lb/KG

Trykk:	Display viser:
X 3
START

6. Stille inn klokkevisning

Trykk:	Display viser:
X 5
START
X 5
START

7. Stille inn DEMO

Trykk:	Display viser:
X 6
START

PRAKTISKE FUNKSJONER

8. Bunnbelysning

Berør:	Displayet viser:
X 1
X 2
X 3

9. Bruke Legg til 30 sek.

Anta at du vil lage mat i ett minutt.

Berør:	Displayet viser:
+30 Sec X 2
START	Tiden teller ned

10. Matlaging i flere trinn

Trinn én 5:00 PL -HI, trinn to 3:00 PL -80

Berør:	Displayet viser:
Cook Time
Power Level
Cook Time
Power Level X 3
START

11. Utestengingsfunksjon for barn
    Lås: I ventemodus, trykk på , det vil høres et "pip" to ganger som indikerer at du går inn i barnesikringsmodus, og låseindikatoren vil lyse, skjermen vil vise gjeldende tid.
    Lås opp: I låst tilstand, trykk på , det vil høres et "pip" to ganger som indikerer at låsen er frigjort, og låseindikatoren forsvinner.

RENGJØRING OG VEDLIKEHOLD

Koble fra strømledningen eller la døren stå åpen for å deaktivere ovnen under rengjøring. Koble fra strømledningen før du bytter filtre og lys.

EKSTERIØR

Den ytre overflaten er forhåndsbelagt stål og plast. Rengjør utsiden med mild såpe og vann; skyll og tørk med en myk klut. Ikke bruk noen form for husholdnings- eller slipende rengjøringsmiddel.

DØR

Tørk av vinduet på begge sider med en myk klut for å fjerne søl eller sprut. Metalldeler vil være lettere å vedlikeholde hvis de tørkes ofte med en myk klut. Unngå bruk av spray og andre sterke rengjøringsmidler, da de kan flekke, stripe eller gjøre dørflaten matt.

EASY CARE™ RUSTFRITT STÅL / SMUDGE PROOF™ RUSTFRITT STÅL/ SVART RUSTFRITT STÅL

(NOEN MODELLER)

Mikrobølgeovnen din (noen modeller) kan ha en rustfri ståloverflate eller et belegg. Rengjør det rustfrie stålet med varmt såpevann ved hjelp av en ren svamp eller klut. Skyll med rent vann og tørk med en myk, ren klut. IKKE bruk NOEN butikkkjøpte rengjøringsmidler som rengjøringsmidler for rustfritt stål eller andre typer rengjøringsmidler som inneholder slipemidler, klorider, klor eller ammoniakk. Det anbefales å bruke mild oppvasksåpe og vann eller en 50/50-løsning av vann og eddik.

BERØRINGSKONTROLLPANEL

Vær forsiktig når du rengjør berøringskontrollpanelet. Hvis kontrollpanelet blir tilsmusset, åpne mikrobølgeovnsdøren før rengjøring. Tørk av panelet med en klut fuktet lett med bare vann. Tørk med en myk klut. Ikke skrubb eller bruk noen form for kjemiske rengjøringsmidler. Lukk døren og trykk på STOPP/FJERN

INTERIØR

Rengjøringen er enkel fordi det genereres lite varme til de indre overflatene. For å rengjøre de indre overflatene, tørk av med en myk klut og varmt vann. IKKE BRUK SLIPENDE ELLER STERKE RENGJØRINGSMIDLER ELLER SKUREPADER. For tyngre smuss, bruk natron eller en mild såpe; skyll grundig med varmt vann. Den runde ståltrådhylle og hyllen kan rengjøres med varmt såpevann, skylles og tørkes.

BØLGELEDERDEKSEL

Bølgelederdekselet er plassert på høyre side i mikrobølgeovnsrommet. Det er laget av glimmer, så det krever spesiell forsiktighet. Hold bølgelederdekselet rent for å sikre god mikrobølgeovnsytelse. Forsiktig kan overopphetes og forårsake røyk eller muligens ta fyr. IKKE FJERN BØLGELEDERDEKSELET.

FJERNING AV LUKT

Av og til kan en matlagingslukt forbli i mikrobølgeovnen. For å fjerne, kombiner 1 kopp vann, revet skall og saft av 1 sitron i en 2-kopps glassmålekopp.
Kok i flere minutter ved å bruke 100 % effekt.
La stå i mikrobølgeovnen til den er avkjølt. Tørk av interiøret med en myk klut.

DREIEBORD/DREIEBORDSTØTTE

Dreiebordet og dreiebordstøtten kan fjernes for enkel rengjøring. Vask dem i mildt såpevann; for gjenstridige flekker bruk et mildt rengjøringsmiddel og en ikke-slipende skuresvamp. De tåler også oppvaskmaskin. Bruk øvre trådhylle i oppvaskmaskinen. Dreiebordets motoraksel er ikke forseglet, så overflødig vann eller søl bør tørkes opp umiddelbart.

Rengjøring av avtrekksfiltrene

Ovnens ventilasjonsavtrekksfiltre bør fjernes og rengjøres ofte; vanligvis minst en gang i måneden.

Delenummer for ventilasjonsavtrekksfilter 5304478913
For å bestille deler, ring 800-599-7569

For å unngå risiko for personskade eller skade på eiendom, må du ikke bruke ovnshetten uten at filtrene er ordentlig på plass.

1. For å fjerne ventilasjonsavtrekksfiltrene, skyv filteret til baksiden. Trekk deretter filteret nedover og skyv til den andre siden. Filteret vil falle ut. Gjenta for det andre filteret.


2. Bløtlegg ventilasjonsfiltrene i varmt vann med et mildt vaskemiddel. Skyll godt og rist for å tørke eller vask i Ikke bruk ammoniakk. Aluminiumet på filteret vil korrodere og mørkne.


3. For å installere ventilasjonsavtrekksfilteret på nytt, skyv det inn i sidesporet, skyv deretter opp og mot ovnen for å låse. Installer det andre filteret på nytt ved å bruke samme prosedyre.

Utskifting av overflatelampe

For å unngå risiko for personskade eller skade på eiendom, bruk hansker når du bytter lyspærer.

1. Koble fra mikrobølgeovnen eller slå av strømmen ved hoved strømbryteren.
2. Fjern festeskruene til LED-lysdekselet ved begge lysposisjonene under mikrobølgeovnen.


3. Fjern LED-lysfesteskrue.


4. Koble LED-lyset fra ledningsnettet, erstatt med LED-lys med delenummer 5304499540. For å bestille deler, ring 800 - 599 - 7569. Koble deretter til ledningsnettet igjen.

5. Installer LED-lys og festeskrue på nytt. Når du installerer festeskruen på nytt, må du være forsiktig så du ikke skader LED-lyset.
6. Installer LED-lysdekselet og festeskruen på nytt.
7. Koble mikrobølgeovnen tilbake til strømforsyningen eller slå på strømmen igjen ved hovedstrømbryteren.

Utskifting av kullfilter

Delenummer for kullfilter 5304464577
For å bestille deler, ring 800-599-7569

Kullfilter når det er installert i mikrobølgeovnen din, brukes til ikke-ventilert, resirkulert installasjon. Filteret bør skiftes hver 6. til 12. måned avhengig av bruk.

1. Koble strømmen til mikrobølgeovnen ved strømbryterpanelet eller ved å trekke ut støpselet.
2. Fjern festeskruene til ventilasjonsgrillen.
3. Trekk ventilasjonsgrillen bort fra enheten.

4. Fjern kullfilteret ved å skyve toppen av filteret innover, og trekk det deretter fremover ut fra enheten.


5. Skyv toppen av det nye kullfilteret inn i det øvre området av filterrommet.

6. Trykk bunnen av kullfilteret for å plassere det i riktig posisjon.

7. Sett de nederste tappene på ventilasjonsgrillen inn i sporene og skyv deretter toppen av ventilasjonsgrillen på plass.


8. Installer ventilasjonsgrillskruene på nytt.

Utskifting av ovnslys

For å få tilgang til lysdekselet, fjern karbonfilteret i henhold til instruksjonene 1-4 ovenfor i gjenplasseringsdelen.

1. Åpne lysdekselet som ligger bak mikrobølgeovnens karbonfilter ved å trekke forsiktig opp på forkanten.

2. Fjern LED-braketten og lysenheten. Fjern LED-lyset fra braketten ved å fjerne festeskruen og erstatt kun med del 5304499540. For å bestille deler, ring 800-599-7569.


3. Installer LED-lyset på braketten på nytt med festeskruen. Når du installerer festeskruen på nytt, må du være forsiktig så du ikke skader LED-lyset.
4. Koble LED-lyset til ledningsnettet og plasser LED-lysenheten tilbake i plasthuset.


5. Sett på plass dekselet til mikrobølgeovnslyset ved å skyve det forsiktig på plass (pass på at den bakre tappen på lysdekselet er satt inn i sporet bak).

6. Sett på plass karbonfilteret. Lukk ventilasjonsgrilldøren og stram festeskruen til ventilasjonsgrilldøren.

SERVICEANROPSKONTROLL

Vennligst sjekk følgende før du ringer etter service:

Plasser en kopp vann i en glassmålekopp i mikrobølgeovnen og lukk døren ordentlig. Bruk mikrobølgeovnen i ett minutt på HØY 100 %.

1. Tennes lyset i mikrobølgeovnen? JA ____ NEI ____
2. Fungerer kjøleviften? (Legg hånden på lamellen over Kontrollpanelet.) JA ____ NEI ____
3. Roterer dreiebordet? (Det er normalt at dreiebordet roterer i begge retninger.) JA ____ NEI ____
4. Er vannet i mikrobølgeovnen varmt? JA ____ NEI ____

Hvis "NEI" er svaret på noen av spørsmålene ovenfor, vennligst sjekk stikkontakt, sikring og/eller strømbryter. Hvis de fungerer som de skal, KONTAKT DIN NÆRMESTE AUTORISERTE ELECTROLUX-SERVICE.
En mikrobølgeovn bør aldri repareres av en "gjør-det-selv"-reparatør.

MERKNADER: Hvis tiden som vises på displayet teller ned veldig raskt, sjekk Demonstrasjonsmodus.

SPESIFIKASJONER

Spenning for vekselstrøm:	Enkeltfase 120 V, 60 Hz, kun vekselstrøm
Nødvendig vekselstrøm:	1 500 W 14,2 ampere.
Utgangseffekt*:	1000 W
Frekvens:	2450 MHz (Klasse B/Gruppe 2)**
Ytre mål:	29,88" (B) x 15,94" (D) x 16,41" (H)
Mål på hulrom:	20,94" (B) x 14,57" (D) x 10,51" (H)
Kapasitet for mikrobølgeovn***:	1. Cu. Ft.9
Matlagingens jevnhet:	Platespiller
Vekt:	Ca. (netto) 57,1 lb, (brutto) 65,23 lb
Arbeids-/nattlys:	2*1,2W LED, delenummeret er 5304499540.
Ovnslampe:	1*1,2W LED, delenummeret er 5304499540.

* Den internasjonale elektrotekniske kommisjonens standardiserte metode for måling av utgangseffekt i watt. Denne testmetoden er allment anerkjent.

** Dette er klassifiseringen av ISM-utstyr (industrielt, vitenskapelig og medisinsk) beskrevet i den internasjonale standarden CISPR11.

*** Intern kapasitet beregnes ved å måle maksimal bredde, dybde og høyde. Faktisk kapasitet for oppbevaring av mat er mindre. I samsvar med standarder fastsatt av:

Spørsmål?
TRENGER DU HJELP?

Sjekk seksjonen med tittelen "Service Call Check" (Sjekk serviceanrop). Denne seksjonen hjelper deg med å løse vanlige problemer som kan oppstå. Hvis du trenger service, kan du slappe av vel vitende om at hjelpen bare er en telefonsamtale unna. En liste over gratis kundeservicenumre er inkludert bakerst i denne håndboken. Eller ring Frigidaire Kundeservice på 1-800-374-4432, 24 timer i døgnet, 7 dager i uken.

Besøk Frigidaire-nettstedet på: http://www.frigidaire.co

1-800-374-4432 (United States)
1-800-265-8352 (Canada)
Legg ved salgskvittering her for fremtidig referanse.

VIKTIGE SIKKERHETSINSTRUKSJONER

For din sikkerhet må informasjonen i denne håndboken følges for å minimere risikoen for brann eller eksplosjon eller for å forhindre skade på eiendom, personskade eller tap av liv.

FORHOLDSREGLER FOR Å UNNGÅ MULIG EKSPONERING FOR FOR MYE MIKROBØLGEENERGI

1. Ikke forsøk å bruke denne ovnen med døren åpen, da bruk med åpen dør kan føre til skadelig eksponering for mikrobølgeenergi. Det er viktig å ikke omgå eller tukle med sikkerhetslåsene.
2. Ikke plasser gjenstander mellom ovnens front og døren, og ikke la smuss eller rengjøringsmiddelrester samle seg på tetteflatene.
3. Ikke bruk ovnen hvis den er skadet. Det er spesielt viktig at ovnsdøren lukkes ordentlig, og at det ikke er skader på:
   1. døren (bøyd),
   2. hengsler og låser (ødelagte eller løse),
   3. dørtetninger og tetteflater.
4. Ovnen skal ikke justeres eller repareres av andre enn kvalifisert servicepersonell.

Definisjoner

Dette er varselsymbolet for sikkerhet. Det brukes for å varsle deg om potensielle farer for personskade. Følg alle sikkerhetsmeldinger som følger dette symbolet for å unngå mulig skade eller død.

indikerer en potensiell farlig situasjon som, hvis den ikke unngås, kan føre til død eller alvorlig skade.

indikerer en potensiell farlig situasjon som, hvis den ikke unngås, kan føre til mindre eller moderate skader.

LES ALL INFORMASJON FØR BRUK

For å redusere risikoen for brann, forbrenninger, elektrisk støt, personskade eller eksponering for for mye mikrobølgeenergi når du bruker apparatet, følg grunnleggende forholdsregler, inkludert følgende avsnitt.

• Les alle instruksjonene før du bruker apparatet.
• Les og følg de spesifikke "FORHOLDSREGLENE FOR Å UNNGÅ MULIG EKSPONERING FOR FOR MYE MIKROBØLGEENERGI".
• Dette apparatet må jordes. Koble bare til et forskriftsmessig jordet uttak. Se "JORDINGSINSTRUKSJONER".
• Installer eller plasser dette apparatet bare i samsvar med de medfølgende installasjonsinstruksjonene.
• Noen produkter som hele egg og forseglede beholdere – for eksempel lukkede glasskrukker – kan eksplodere og bør ikke varmes i denne mikrobølgeovnen.
• Bruk bare dette apparatet til det tiltenkte formålet som beskrevet i denne håndboken. Ikke bruk etsende kjemikalier eller damper i dette apparatet. Denne typen mikrobølgeovn er spesielt utviklet for å varme, tilberede eller tørke mat. Den er ikke beregnet for industriell bruk eller laboratoriebruk.
• Som med alle apparater, er det nødvendig med nøye tilsyn når den brukes av barn.
• Ikke bruk dette apparatet hvis det har en skadet ledning eller støpsel, hvis det ikke fungerer som det skal, eller hvis det har blitt skadet eller mistet.
• Dette apparatet skal kun repareres av kvalifisert servicepersonell. Kontakt nærmeste Electrolux-autoriserte serviceverksted for undersøkelse, reparasjon eller justering.
• Ikke dekk til eller blokker noen åpninger på apparatet.
• Ikke oppbevar eller bruk dette apparatet utendørs. Ikke bruk dette produktet i nærheten av vann – for eksempel i nærheten av en kjøkkenvask, i en våt kjeller eller i nærheten av et svømmebasseng eller lignende steder.
• Ikke senk ledningen eller støpselet i vann.
• Hold ledningen unna varme overflater.
• Ikke la ledningen henge over kanten av bordet eller benken.
• Se instruksjonene for rengjøring av dørflaten.
• Ikke monter over en vask.
• Ikke oppbevar noe direkte oppå apparatets overflate når apparatet er i drift.
• For å redusere risikoen for brann i mikrobølgeovnen:
  • Ikke overkok mat. Vær nøye med apparatet når papir, plast eller andre brennbare materialer plasseres inne i mikrobølgeovnen for å lette tilberedningen.
  • Fjern ståltrådbånd fra papir- eller plastposer før du legger posen i mikrobølgeovnen.
  • Hvis materialer inne i mikrobølgeovnen antennes, hold mikrobølgeovnsdøren lukket, slå av mikrobølgeovnen og koble fra strømledningen eller slå av strømmen ved sikringen eller strømbryterpanelet.
  • Ikke bruk hulrommet til oppbevaringsformål. Ikke la papirprodukter, kjøkkenutstyr eller mat ligge i hulrommet når det ikke er i bruk.
• Væsker, som vann, kaffe eller te, kan overopphetes over kokepunktet uten å se ut til å koke. Synlig bobling eller koking når beholderen fjernes fra mikrobølgeovnen er ikke alltid tilstede. DETTE KAN FØRE TIL AT SVÆRT VARME VÆSKER PLUTSELIG KOKER OVER NÅR EN SKJE ELLER ET ANNET REDSKAP SETTES NED I VÆSKEN. For å redusere risikoen for personskade:
  • Ikke overopphet væsken.
  • Rør i væsken både før og halvveis gjennom oppvarmingen.
  • Ikke bruk beholdere med rette sider og smale halser. Bruk en beholder med bred munning.
  • Etter oppvarming, la beholderen stå i mikrobølgeovnen i minst 20 sekunder før du fjerner beholderen.
  • Vær ekstremt forsiktig når du setter en skje eller et annet redskap ned i beholderen.
• Rengjør ventilasjonsåpninger og fettfiltre ofte. Fett bør ikke tillates å samle seg på ventilasjonsåpninger, persienner eller fettfiltre.
• Vær forsiktig når du rengjør persiennen og fettfiltrene. Etsende rengjøringsmidler, som ovnsrens basert på lut, kan skade persiennen og fettfiltrene.
• Når du flamberer mat under ventilatoren, slå på viften.
• Dette apparatet er egnet for bruk over både gass- og elektrisk kokeutstyr som er 36" bredt eller mindre.
• Ikke rengjør med metalliske skuresvamper. Biter fra svampen kan berøre elektriske deler og medføre fare for elektrisk støt.

Hvis du ser lysbuer, trykk på Cancel (Avbryt)-knappen og korriger problemet.

LYSBUER

Lysbuer er mikrobølgetermen for gnister i ovnen. Lysbuer forårsakes av:

• Metall eller folie som berører siden av ovnen.
• Folie som ikke er formet til mat (oppbrettede kanter fungerer som antenner).
• Metall, som ståltrådbånd, fjærpinn eller gullkantede tallerkener, i mikrobølgeovnen.
• Resirkulerte papirhåndklær som inneholder små metallbiter som brukes i mikrobølgeovnen.

Erklæring om radiofrekvensinterferens fra Federal Communications Commission (kun USA)
Dette utstyret genererer og bruker ISM-frekvensenergi, og hvis det ikke installeres og brukes riktig, det vil si i strengt samsvar med produsentens instruksjoner, kan det forårsake forstyrrelser i radio- og TV-mottak. Det er blitt typegodkjent og funnet å overholde grensene for ISM-utstyr i henhold til del 18 av FCC-reglene, som er utformet for å gi rimelig beskyttelse mot slike forstyrrelser i en boliginstallasjon.

Det er imidlertid ingen garanti for at forstyrrelser ikke vil oppstå i en bestemt installasjon. Hvis dette utstyret forårsaker forstyrrelser i radio- eller TV-mottak, noe som kan fastslås ved å slå utstyret av og på, oppfordres brukeren til å prøve å korrigere forstyrrelsen ved å gjøre ett eller flere av følgende:

• Reorienter mottaksantennen til radioen eller TV-en.
• Flytt mikrobølgeovnen i forhold til mottakeren.
• Flytt mikrobølgeovnen bort fra mottakeren.
• Koble mikrobølgeovnen til et annet uttak slik at mikrobølgeovnen og mottakeren er på forskjellige grenkretser.

Produsenten er ikke ansvarlig for radio- eller TV-forstyrrelser forårsaket av uautoriserte modifikasjoner på denne mikrobølgeovnen. Det er brukerens ansvar å korrigere slike forstyrrelser.

PAKKE UT OG UNDERSØKE MIKROBØLGEOVNEN DIN

Åpne bunnen av esken, bøy eskelappene tilbake og vipp mikrobølgeovnen over slik at den hviler på skumplastputen. Løft esken av mikrobølgeovnen og fjern alt emballasjemateriale, installasjonsinstruksjoner, veggmal, toppmall, filter, dreieskive og dreieskivestøtte. TA VARE PÅ ESKEN DA DET KAN GJØRE INSTALLASJONEN ENKLERE.

• Fjern funksjonsklistremerket fra utsiden av døren, hvis det er et.
• IKKE FJERN BØLGELEDERDEKSELET, som er plassert i taket i mikrobølgeovnens hulrom. Kontroller at det er installasjonsinstruksjoner, veggmal, toppmall og filter, som brukes når resirkulering er valgt.
  Les vedlegg og TA VARE på bruks- og vedlikeholdsmanualen.

Kontroller mikrobølgeovnen for skader, som for eksempel feiljustert eller bøyd dør, skadede dørpakninger og tetteflater, ødelagte eller løse dørhengsler og låser og bulker inne i hulrommet eller på døren. Hvis det er skader, må du ikke bruke mikrobølgeovnen og kontakte forhandleren eller ELECTROLUX-SERVICEVERKSTEDET. Se installasjonsinstruksjonene for mer informasjon.

JORDINGSINSTRUKSJONER

Dette apparatet må jordes. Denne mikrobølgeovnen er utstyrt med en ledning med en jordingsleder med en jordingsplugg. Den må kobles til et vegguttak som er forskriftsmessig installert og jordet i samsvar med National Electrical Code og lokale forskrifter. I tilfelle en elektrisk kortslutning, reduserer jording risikoen for elektrisk støt ved å gi en utgangsledning for den elektriske strømmen.

Feil bruk av jordingspluggen kan føre til fare for elektrisk støt.

Rådfør deg med en kvalifisert elektriker eller servicemann hvis jordingsinstruksjonene ikke er fullstendig forstått, eller hvis det er tvil om hvorvidt apparatet er riktig jordet.

Elektriske krav

Sjekk installasjonsinstruksjonene for riktig plassering av strømforsyningen.
De elektriske kravene er 120 volt 60 Hz, kun AC, 15 amp eller mer beskyttet elektrisk forsyning. Det anbefales at en separat krets som kun betjener mikrobølgeovnen, tilveiebringes.
Mikrobølgeovnen er utstyrt med en 3-pins jordingsplugg. Den må kobles til en stikkontakt som er riktig installert og jordet. IKKE UNDER NOEN OMSTENDIGHETER KLIPP ELLER FJERN JORDINGSPINNEN FRA PLUGGEN.
IKKE BRUK SKJØTELEDNING.
En kort strømledning følger med for å redusere risikoen for å bli viklet inn i eller snuble over en lengre ledning.

Hvis strømledningen er for kort, må du få en kvalifisert elektriker eller servicemann til å installere en stikkontakt i nærheten av apparatet. Strømledningen og støpselet må kobles til en separat 120 Volt AC, 60 Hz, 15 Amp, eller mer grenkrets, enkel jordet stikkontakt. Stikkontakten skal være plassert inne i skapet rett over mikrobølgeovnens monteringssted som vist i Figur 1.

MERKNADER:

1. Hvis du har spørsmål om jordingen eller de elektriske instruksjonene, kontakt en kvalifisert elektriker eller serviceperson.
2. Verken Electrolux eller forhandleren kan påta seg noe ansvar for skade på mikrobølgeovnen eller personskade som følge av manglende overholdelse av de korrekte elektriske tilkoblingsprosedyrene.

OM DIN MIKROBØLGEOVN

Denne bruks- og vedlikeholdsmanualen er verdifull: les den nøye og ta alltid vare på den for fremtidig bruk.

En god mikrobølgekokebok er en verdifull ressurs. Sjekk den for prinsipper, teknikker, tips og oppskrifter for mikrobølgeovnkoking.

ALDRI bruk mikrobølgeovnen uten dreietallerkenen og støtten, og ikke snu dreietallerkenen slik at en stor tallerken kan plasseres i mikrobølgeovnen.

ALLTID ha mat i mikrobølgeovnen når den er på for å absorbere mikrobølgeenergien.

Når du bruker mikrobølgeovnen på effektnivåer under 100 %, kan du høre at magnetronen slår seg på og av. Det er normalt at utsiden av mikrobølgeovnen er varm å ta på når du lager mat eller varmer opp igjen.

Kondens er en normal del av mikrobølgeovnkoking. Romfuktighet og fuktigheten i maten vil påvirke mengden fuktighet som kondenserer i mikrobølgeovnen. Generelt vil tildekket mat ikke forårsake like mye kondens som utildekket mat. Ventilasjonsåpninger må ikke blokkeres.

Mikrobølgeovnen er kun beregnet for matlaging. Den skal ikke brukes til å tørke klær eller aviser.

Din mikrobølgeovn er vurdert til 1000 watt ved hjelp av IEC-testprosedyren. Når du bruker oppskrifter eller pakkeanvisninger, sjekk maten et minutt eller to før minimumstiden og legg til tid tilsvarende.

OM MIKROBØLGEOVNKOKING

• Ordne maten forsiktig. Plasser de tykkeste områdene mot utsiden av fatet.
• Følg med på koketiden. Kok i kortest mulig tid og tilsett mer etter behov. Mat som er for mye stekt kan ryke eller antennes.
• Dekk maten under tilberedningen. Sjekk oppskriften eller kokeboken for forslag: papirhåndklær, matpapir, mikrobølgeplastfolie eller lokk. Dekkmaterialer hindrer sprut og hjelper maten til å koke jevnt.
• Rør maten fra utsiden til midten av fatet en eller to ganger under tilberedningen, hvis mulig.
• Snu maten en gang under mikrobølgekoking for å fremskynde tilberedningen av matvarer som kylling og hamburgere. Store ting som steker må snus minst én gang.
• Omorganiser matvarer som kjøttboller halvveis gjennom tilberedningen både fra topp til bunn og fra midten av fatet til utsiden.
• Legg til ståtid. Ta maten ut av mikrobølgeovnen og rør, hvis mulig. Dekk til for ståtid som lar maten fullføre tilberedningen uten å bli overstekt.
• Sjekk om den er ferdig. Se etter tegn som indikerer at koketemperaturene er nådd.

Ferdighetstegn inkluderer:

• Mat damper overalt, ikke bare ved kanten.
• Midten av bunnen av fatet er veldig varm å ta på.
• Fjærfe lårledd beveger seg lett.
• Kjøtt og fjærkre viser ingen rosa farge.
• Fisken er ugjennomsiktig og flaker lett med en gaffel.

OM MAT

MAT	GJØR	IKKE
Egg, pølser, nøtter, frø, frukt og grønnsaker	Prikk eggeplommene før koking for å unngå "eksplosjon". Stikk hull i skall på poteter, epler, squash, pølser slik at damp slipper ut.	Kok egg i skall. Varm opp hele egg. Tørk nøtter eller frø i skall.
Popcorn	Bruk spesialpakket popcorn for mikrobølgeovnkoking. Lytt mens du popper popcorn etter at poppingen avtar til 1 eller 2 sekunder, eller bruk spesiell popcornpute.	Popp popcorn i vanlige brune poser eller glassboller. Overskrid maksimal tid på popcornpakken.
Barnemat	Overfør barnemat til liten tallerken og varm forsiktig, rør ofte. Sjekk temperaturen før servering. Sett smokker på flasker etter oppvarming og rist godt. "Håndledd"-test før fôring.	Varm engangsflasker. Varm flasker med smokker på. Varm barnemat i originale glass.
Generelt	Kutt bakervarer med fyll etter oppvarming for å frigjøre damp og unngå brannskader. Rør væsker raskt før og etter oppvarming for å unngå "utbrudd". Bruk dyp bolle når du koker væsker eller frokostblandinger for å forhindre overkoking.	Varm eller kok i lukkede glasskrukker eller lufttette beholdere. Konserver i mikrobølgeovnen, da skadelige bakterier kanskje ikke blir drept. Fritering. Tørk tre, kalebasser, urter eller vått papir.

OM REDSKAPER OG DEKSEL

Det er ikke nødvendig å kjøpe alt nytt kokekar. Mange deler som allerede finnes på kjøkkenet ditt, kan brukes med hell i din nye mikrobølgeovn. Pass på at redskapet ikke berører innerveggene under tilberedningen.

Bruk disse redskapene for sikker mikrobølgeovnkoking og oppvarming:

• glasskeramikk (Pyroceram^®), som Corningware^®.
• varmebestandig glass (Pyrex^®)
• mikrobølgesikker plast
• papptallerkener
• mikrobølgesikker keramikk, steintøy og porselen
• bruningsfat (Ikke overskrid anbefalt forvarmingstid. Følg produsentens anvisninger.)

Disse elementene kan brukes til kortvarig oppvarming av matvarer som har lite fett eller sukker i seg:

• tre, halm, kurv

IKKE BRUK

• metallpanner og bakeutstyr
• retter med metallisk kant
• ikke-varmebestandig glass
• ikke-mikrobølgesikker plast (margarinbeholdere)
• resirkulerte papirprodukter
• brune papirposer
• matvareposer
• metalltrådbånd

Hvis du ønsker å sjekke om en rett er sikker for mikrobølgeovn, plasser den tomme retten i mikrobølgeovnen og kjør den på HØY i 30 sekunder. En rett som blir veldig varm bør ikke brukes.

Følgende deksler er ideelle:

• Papirhåndklær er bra for å dekke mat for oppvarming og absorbere fett mens du koker bacon.
• Matpapir kan brukes til matlaging og oppvarming.
• Plastfolie som er spesielt merket for mikrobølgeovnbruk kan brukes til matlaging og oppvarming. IKKE la plastfolie berøre mat. Luft slik at damp kan slippe ut.
• Lokk som er mikrobølgesikre er et godt valg fordi varmen holdes nær maten for å fremskynde tilberedningen.
• Mikrobølgeovnkokerposer er bra for stort kjøtt eller matvarer som trenger mørning. IKKE bruk metalltrådbånd. Husk å slisse posen slik at damp kan slippe ut.

TILBEHØR
Det er mye mikrobølgetilbehør tilgjengelig for kjøp. Evaluer nøye før du kjøper slik at de dekker dine behov. Et mikrobølgesikkert termometer vil hjelpe deg med å bestemme riktig ferdighet og forsikre deg om at maten er tilberedt til trygge temperaturer. Electrolux er ikke ansvarlig for skader på mikrobølgeovnen når tilbehør brukes.

OM BARN OG MIKROBØLGEOVNEN

Barn under 7 år bør bruke mikrobølgeovnen med en tilsynsperson veldig nær dem. Mellom 7 og 12 år bør tilsynspersonen være i samme rom. Som med alle apparater er det nødvendig med nøye tilsyn av en voksen når det brukes av barn.
På intet tidspunkt skal noen få lov til å lene seg på eller svinge på mikrobølgeovnsdøren.

Barn bør læres alle sikkerhetsregler: bruk grytekluter, fjern deksler forsiktig, vær spesielt oppmerksom på pakker som gir sprø mat fordi de kan være ekstra varme.

Ikke anta at fordi et barn har mestret en matlagingsevne, kan han/hun lage alt.
Barn må lære at mikrobølgeovnen ikke er et leketøy. Se Barnelås-funksjonen.

OM SIKKERHET

• Sjekk at maten er tilberedt til temperaturene som anbefales av det amerikanske landbruksdepartementet (United States Department of Agriculture).

MERK: Ikke tilbered hel, fylt fjærkre. Tilbered fyllet separat til 74°C.

For å teste om maten er ferdig, stikk et steketermometer inn i et tykt eller tett område borte fra fett eller bein. La ALDRI termometeret stå i maten under tilberedningen, med mindre det er godkjent for bruk i mikrobølgeovn.

• Bruk ALLTID grytekluter for å unngå brannskader når du håndterer redskaper som er i kontakt med varm mat. Nok varme fra maten kan overføres gjennom redskapene og forårsake brannskader på huden.
• Unngå dampforbrenninger ved å lede dampen bort fra ansikt og hender. Løft sakte den fjerneste kanten av et dekke over en rett, og åpne forsiktig popcorn- og stekeovnposer bort fra ansiktet.
• Hold deg i nærheten av mikrobølgeovnen mens den er i bruk, og sjekk matlagingen ofte, slik at det ikke er fare for å overkoke maten.
• Bruk ALDRI hulrommet til å oppbevare kokebøker eller andre gjenstander.
• Velg, oppbevar og håndter maten forsiktig for å bevare den høye kvaliteten og minimere spredningen av matbårne bakterier.
• Hold bølgelederdekselet rent. Matrester kan forårsake lysbuer og/eller brann.
• Vær forsiktig når du fjerner ting fra mikrobølgeovnen, slik at redskapet, klærne eller tilbehøret ditt ikke berører sikkerhetsdørlåsene.

Last ned manual

Her kan du laste ned fullstendig pdf-versjon av manualen, den kan inneholde ytterligere sikkerhetsinstruksjoner, garantiinformasjon, FCC-regler, etc.

Last ned Frigidaire FGBM19WNVD – Gallery 1,9 Cu. Ft. Bruksanvisning for over-the-range mikrobølgeovn

Tilgjengelige språk
