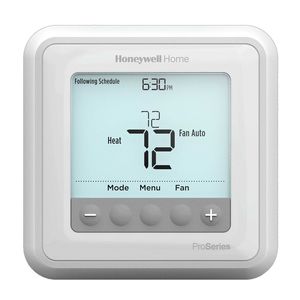

Instrukcja obsługi programowalnego termostatu Honeywell T6 Pro

Zawartość opakowania

• Termostat T6 Pro
• System montażowy UWP™
• Standardowy adapter instalacyjny Honeywell (adapter skrzynki przyłączowej)
• Dekoracyjna płytka osłonowa Honeywell – mała; rozmiar 4-49/64 cala x 4-49/64 cala x 11/32 cala (121 mm x 121 mm x 9 mm)
• Śruby i kotwy
• 2 baterie AA
• Instrukcja instalacji i obsługa

Opcjonalny montaż płytki osłonowej

UWAGA: Jeśli opcjonalna płytka osłonowa nie jest wymagana, patrz "Montaż systemu UWP".

Użyj opcjonalnej płytki osłonowej, gdy:

• Montujesz termostat do elektrycznej skrzynki przyłączowej
• Lub gdy chcesz zakryć ubytek farby po starym termostacie.

1. Oddziel adapter skrzynki przyłączowej od płytki osłonowej. Zobacz Rysunek 1.



2. Zamontuj adapter skrzynki przyłączowej do ściany lub skrzynki elektrycznej, używając dowolnego z ośmiu otworów na śruby. Włóż i dokręć śruby montażowe dołączone do zestawu płytki osłonowej. Nie dokręcaj zbyt mocno. Zobacz Rysunek 2. Upewnij się, że płytka adaptera jest wypoziomowana.



3. Przymocuj UWP, zawieszając go na górnym haku adaptera skrzynki przyłączowej, a następnie zatrzaskując dolną część UWP na miejscu. Zobacz Rysunek 3.



4. Zatrzaśnij płytkę osłonową na adapterze skrzynki przyłączowej. Zobacz Rysunek 4.


Montaż systemu UWP

5. Przed rozpoczęciem wyłącz zasilanie w skrzynce bezpiecznikowej lub wyłączniku. Otwórz opakowanie, aby znaleźć UWP. Zobacz Rysunek 5.



6. Umieść UWP na ścianie. Wypoziomuj i zaznacz położenie otworów. Zobacz Rysunek 6.
   Wywierć otwory w zaznaczonych miejscach, a następnie lekko wbij dostarczone kotwy ścienne w ścianę młotkiem.
   ‒ Wywierć otwory 7/32" dla płyt kartonowo-gipsowych.



7. Otwórz drzwiczki i włóż przewody przez otwór na przewody w UWP. Zobacz Rysunek 7.



8. Umieść UWP nad kotwami ściennymi. Włóż i dokręć śruby montażowe dołączone do UWP. Nie dokręcaj zbyt mocno. Dokręcaj, aż UWP przestanie się poruszać. Zamknij drzwiczki. Zobacz Rysunek 8.

   Użyj 3 dołączonych śrub #8 1-1/2"

Opcje zasilania

Włóż przewody R i C do oznaczonych zacisków dla podstawowego zasilania prądem zmiennym (zacisk C jest opcjonalny, jeśli są zainstalowane baterie, ale jest zalecany). Wyjmij przewody, naciskając zatrzaski zacisków.

Włóż baterie AA dla zasilania podstawowego lub zapasowego.

Ustawianie zakładek suwakowych

Ustaw zakładkę suwakową R.

• Użyj wbudowanej zworki (zakładka suwakowa R), aby rozróżnić systemy jedno- lub dwutransformatorowe.
• Jeśli jest tylko jeden przewód R i jest on podłączony do zacisku R, Rc lub RH, ustaw suwak w górnej pozycji (1 przewód).
• Jeśli jeden przewód jest podłączony do zacisku R, a drugi przewód jest podłączony do zacisku Rc, ustaw suwak w dolnej pozycji (2 przewody).

UWAGA: Zakładki suwakowe dla zacisków U powinny pozostać na swoim miejscu w modelach T6 Pro.

System montażowy UWP

Zakładka suwakowa R/Rc

Oznaczenia zacisków przewodów

Uwaga: Nie wszystkie zaciski mogą być używane, w zależności od rodzaju podłączanego systemu. Najczęściej używane zaciski są zacienione.

S	Wejście dla przewodowych czujników wewnętrznych lub zewnętrznych (tylko TH6320U i TH6220U)
S
Y	Stycznik sprężarki (stopień 1)
Y2	Stycznik sprężarki (stopień 2)
G	Przekaźnik wentylatora
C	Wspólny 24VAC. Dla systemów dwutransformatorowych, użyj przewodu wspólnego z transformatora chłodzenia.
U	Nieużywany
U
L/A-A	Wejście błędu pompy ciepła (Wymagany przewód wspólny (C) dla LA/A)
O/B	Zawór przełączający
AUX - W2	Przekaźnik ciepła pomocniczego Przekaźnik ciepła (stopień 2)
E	Przekaźnik ciepła awaryjnego
W	Przekaźnik ciepła (stopień 1)
K	Podłącz do K na module Wire Saver**
R	Zasilanie 24VAC z transformatora ogrzewania*
Rc	Zasilanie 24VAC z transformatora chłodzenia*

* Zacisk można zmostkować za pomocą zakładki suwakowej. Zobacz "Ustawianie zakładek suwakowych" powyżej.

** Moduł Wire Saver THP9045A1023 jest używany w systemach ogrzewania/chłodzenia, gdy masz tylko cztery przewody przy termostacie i potrzebujesz piątego przewodu dla przewodu wspólnego. Użyj zacisku K zamiast zacisków Y i G w konwencjonalnych systemach lub systemach pompy ciepła, aby zapewnić sterowanie wentylatorem i sprężarką za pomocą jednego przewodu — nieużywany przewód staje się wtedy przewodem wspólnym. Zobacz instrukcje THP9045, aby uzyskać więcej informacji.

Podłączanie konwencjonalnych systemów: wymuszonego obiegu powietrza i systemów hydronicznych

Zacienione obszary poniżej dotyczą tylko TH6320U/TH6220U lub, jeśli zaznaczono inaczej.

System 1H/1C (1 transformator)
R Zasilanie [1]
Rc [R+Rc połączone suwakiem] [2]
Y Stycznik sprężarki
C Wspólny przewód 24 V prądu przemiennego [3]
W Przekaźnik ogrzewania
G Przekaźnik wentylatora

System 1H/1C (2 transformatory)
R Zasilanie (transformator ogrzewania) [1]
Rc Zasilanie (transformator chłodzenia) [1]
Y Stycznik sprężarki
C Wspólny przewód 24 V prądu przemiennego [3, 4]
W Przekaźnik ogrzewania
G Przekaźnik wentylatora

System tylko grzewczy
R Zasilanie [1]
Rc [R+Rc połączone suwakiem] [2]
C Wspólny przewód 24 V prądu przemiennego [3]
W Przekaźnik ogrzewania

System tylko grzewczy z wentylatorem
R Zasilanie [1]
Rc [R+Rc połączone suwakiem] [2]
C Wspólny przewód 24 V prądu przemiennego [3]
W Przekaźnik ogrzewania
G Przekaźnik wentylatora

System tylko grzewczy (Seria 20) [5]
R Zacisk zaworu Serii 20 "R" [1]
Rc [R+Rc połączone suwakiem] [2]
Y Zacisk zaworu Serii 20 "W"
C Wspólny przewód 24 V prądu przemiennego [3]
W Zacisk zaworu Serii 20 "B"

System tylko chłodzący
R Zasilanie [1]
Rc [R+Rc połączone suwakiem] [2]
Y Stycznik sprężarki
C Wspólny przewód 24 V prądu przemiennego [3]
G Przekaźnik wentylatora

System tylko grzewczy (zawór strefowy z otwarciem zasilania) [5]
R Zasilanie [1]
Rc [R+Rc połączone suwakiem] [2]
W Zawór
C Wspólny przewód 24 V prądu przemiennego [3]

System 2H/2C (1 transformator) [6]
R Zasilanie [1]
Rc [R+Rc połączone suwakiem] [2]
Y Stycznik sprężarki (stopień 1)
C Wspólny przewód 24 V prądu przemiennego [3]
W Przekaźnik ogrzewania (stopień 1)
G Przekaźnik wentylatora
W2 Przekaźnik ogrzewania (stopień 2)
Y2 Stycznik sprężarki (stopień 2)

UWAGI
Specyfikacje przewodów: Używaj przewodów termostatu o przekroju 18–22 AWG. Kabel ekranowany nie jest wymagany.
[1] Zasilanie. Zapewnij środki odłączania i zabezpieczenie przed przeciążeniem zgodnie z wymaganiami.
[2] Przesuń suwak R na UWP do pozycji R. Aby uzyskać więcej informacji, zobacz „Ustawianie suwaków”.
[3] Opcjonalne wspólne złącze 24 V prądu przemiennego.
[4] Wspólne złącze musi pochodzić z transformatora chłodzenia.
[5] W ISU ustaw typ systemu ogrzewania na Ogrzewanie podłogowe. Ustaw liczbę stopni chłodzenia na 0.
[6] W konfiguracji instalatora ustaw typ systemu na 2Heat/2Cool Conventional (Konwencjonalny 2-stopniowy system ogrzewania/chłodzenia).

Podłączanie systemów pomp ciepła

Poniższe zacienione obszary dotyczą tylko TH6320U/TH6220U lub zgodnie z innym wskazaniem.

System pompy ciepła 1H/1C
R Zasilanie [1]
Rc [R+Rc połączone zakładką suwakową] [2]
Y Stycznik sprężarki
C Wspólny 24VAC [3]
O/B Zawór przełączający [7]
G Przekaźnik wentylatora
W Nie używaj tego zacisku do zastosowań z pompą ciepła!

System pompy ciepła 2H/1C [8]
R Zasilanie [1]
Rc [R+Rc połączone zakładką suwakową] [2]
Y Stycznik sprężarki
C Wspólny 24VAC [3]
O/B Zawór przełączający [7]
G Przekaźnik wentylatora
Aux Ogrzewanie pomocnicze
E Przekaźnik ogrzewania awaryjnego
L Wejście usterki pompy ciepła
W Nie używaj tego zacisku do zastosowań z pompą ciepła!

System pompy ciepła 2H/2C (tylko TH6320U) [9]
R Zasilanie [1]
Rc [R+Rc połączone zakładką suwakową] [2]
Y Stycznik sprężarki (stopień 1)
C Wspólny 24VAC [3]
O/B Zawór przełączający [7]
G Przekaźnik wentylatora
Y2 Stycznik sprężarki (stopień 2)
L Wejście usterki pompy ciepła
W Nie używaj tego zacisku do zastosowań z pompą ciepła!

System pompy ciepła 3H/2C (tylko TH6320U) [10]
R Zasilanie [1]
Rc [R+Rc połączone zakładką suwakową] [2]
Y Stycznik sprężarki (stopień 1)
C Wspólny 24VAC [3]
O/B Zawór przełączający [7]
G Przekaźnik wentylatora
Aux Ogrzewanie pomocnicze
E Przekaźnik ogrzewania awaryjnego
Y2 Stycznik sprężarki (stopień 2)
L Wejście usterki pompy ciepła
W Nie używaj tego zacisku do zastosowań z pompą ciepła!

System dwupaliwowy (tylko TH6320U / TH6220U)
R Zasilanie [1]
Rc [R+Rc połączone zakładką suwakową] [2]
Y Stycznik sprężarki (stopień 1)
C Wspólny 24VAC [3]
O/B Zawór przełączający [7]
G Przekaźnik wentylatora
Aux Ogrzewanie pomocnicze
E Przekaźnik ogrzewania awaryjnego
Y2 Stycznik sprężarki (stopień 2 – jeśli jest potrzebny) [11]
L Wejście usterki pompy ciepła
S Czujnik zewnętrzny
S Czujnik zewnętrzny
W Nie używaj tego zacisku do zastosowań z pompą ciepła!

UWAGI
Specyfikacje przewodów: Używaj przewodu termostatu o grubości 18–22 AWG. Kabel ekranowany nie jest wymagany.
[1] Zasilanie. Zapewnij środki odłączające i zabezpieczenie przed przeciążeniem zgodnie z wymaganiami.
[2] Przesuń zakładkę suwakową R na UWP do ustawienia R. Więcej informacji można znaleźć w części „Ustawianie zakładek suwakowych”.
[3] Opcjonalne wspólne połączenie 24 VAC.
[6] W ustawieniach instalatora ustaw typ systemu na konwencjonalny 2Heat/2Cool.
[7] W ustawieniach instalatora ustaw zawór przełączający na O (dla przełączania chłodzenia) lub B (dla przełączania ogrzewania).
[8] W ISU ustaw typ systemu ogrzewania na Pompę ciepła. 1 sprężarka i 1 stopień ogrzewania rezerwowego.
[9] W ISU ustaw typ systemu ogrzewania na Pompę ciepła. 2 sprężarki i 0 stopni ogrzewania rezerwowego.
[10] W ISU ustaw typ systemu ogrzewania na Pompę ciepła. 2 sprężarki i 1 stopień ogrzewania rezerwowego.
[11] Układ dwupaliwowy z Y2 tylko dla TH6320U.

Montaż termostatu

1. Wciśnij nadmiar przewodu z powrotem do otworu w ścianie.
2. Zamknij drzwiczki UWP. Powinny pozostać zamknięte bez wybrzuszeń.
3. Wyrównaj UWP z termostatem i delikatnie dociśnij, aż termostat zatrzaśnie się na swoim miejscu.
4. Włącz zasilanie w skrzynce wyłącznika lub przełącznika.


Ustawianie godziny i daty

Godzina

1. Naciśnij Menu na termostacie.
2. Naciśnij + lub -, aby przejść do opcji TIME (GODZINA). Naciśnij Select (Wybierz).
3. Naciśnij + lub -, aby wybrać format 12- lub 24-godzinny. Naciśnij Select (Wybierz).
4. Użyj + lub -, aby ustawić godzinę. Naciśnij Select (Wybierz).
5. Użyj + lub -, aby ustawić minuty. Naciśnij Select (Wybierz) aby wyjść z menu Godzina.


Data

1. Jeśli godzina została już wcześniej ustawiona, przejdź do kroku 2. Jeśli jesteś na ekranie głównym, naciśnij Menu na swoim termostacie.
2. Naciśnij + lub -, aby przejść do opcji DATE (DATA). Naciśnij Select (Wybierz).
3. Użyj + lub -, aby ustawić rok. Naciśnij Select (Wybierz).
4. Użyj + lub -, aby ustawić miesiąc. Naciśnij Select (Wybierz).
5. Użyj + lub -, aby ustawić dzień. Naciśnij Select (Wybierz), aby zapisać i wyjść z menu Data.


Ustawienia działania systemu

1. Naciskaj przycisk Mode (Tryb), aby przełączać się do następnego dostępnego trybu System.
2. Przełączaj się między trybami, aż zostanie wyświetlony wymagany tryb System, i pozostaw go, aby go aktywować.


UWAGA: Dostępne tryby System różnią się w zależności od modelu i ustawień systemu.

Tryby System:
‒ Auto
‒ Heat (Ogrzewanie)
‒ Cool (Chłodzenie)
‒ Em Heat (Ogrzewanie awaryjne)
‒ Off (Wył.)

Ustawienia działania wentylatora

1. Naciskaj przycisk Fan (Wentylator), aby przełączać się do następnego dostępnego trybu Wentylator.
2. Przełączaj się między trybami, aż zostanie wyświetlony wymagany tryb Wentylator, i pozostaw go, aby go aktywować.


UWAGA: Dostępne tryby Wentylator różnią się w zależności od ustawień systemu.

Tryby Fan (Wentylator):
‒ Auto: Wentylator pracuje tylko wtedy, gdy włączony jest system ogrzewania lub chłodzenia.
‒ On: Wentylator jest zawsze włączony.
‒ Circ: Wentylator pracuje losowo przez około 33% czasu.

Alerty lub przypomnienia*

1. Naciśnij Menu, a następnie naciśnij +, aż na wyświetlaczu pojawi się ALRT.
2. Naciśnij Select (Wybierz), aby wyświetlić obecne alerty.
3. Pojawi się słowo SNZE (DRZEMKA).
4. Naciśnij ponownie Select (Wybierz), aby odłożyć przypomnienie o 7 dni.
5. Aby usunąć alert, naciśnij Select (Wybierz), a następnie naciśnij +, aby przejść do CLER (Wyczyść).
6. Naciśnij Select (Wybierz), aby usunąć przypomnienie.


* Niektórych alertów nie można odłożyć ani usunąć. W takim przypadku należy skontaktować się z lokalnym specjalistą ds. ogrzewania i chłodzenia. System ogrzewania i chłodzenia może wymagać serwisu.

Ustawienia instalatora (ISU)

1. Naciśnij i przytrzymaj przyciski CENTER (ŚRODEK) i + przez około 3 sekundy, aby wejść do menu zaawansowanego.
2. Naciśnij Select (Wybierz), aby wejść do ISU.
3. Naciśnij Select (Wybierz), aby przełączać opcje ustawień menu.
4. Naciśnij + lub -, aby zmienić wartości lub wybrać spośród dostępnych opcji.
5. Naciśnij Select (Wybierz) i potwierdź ustawienia lub naciśnij Back (Wstecz), aby zignorować zmiany i powrócić do ekranu menu ISU, aby kontynuować edycję innej opcji ustawień.
6. Aby zakończyć proces konfiguracji i zapisać ustawienia, naciśnij Home (Ekran główny) i wróć do ekranu głównego.



UWAGA: Pełna lista wszystkich parametrów i opcji ustawień (ISU) znajduje się poniżej.

Zaawansowane opcje ustawień (ISU)

UWAGA: W zależności od ustawień systemu, nie wszystkie opcje mogą być dostępne.

#ISU	Nazwa ISU	Opcje ISU (domyślne ustawienia fabryczne pogrubione)
120	Opcje planowania	0 = Nieprogramowalne 2 = Programowalne 5-2 3 = Programowalne 5-1-1 4 = Programowalne 7-dniowe
125	Skala wskazań temperatury	0 = Fahrenheit 1 = Celsjusz
130	Czujnik zewnętrzny (tylko TH6320U / TH6220U)	0 = Brak 1 = Przewodowy czujnik zewnętrzny
200	Typ systemu grzewczego	1 = Konwencjonalne ogrzewanie wymuszonym obiegiem powietrza 2 = Pompa ciepła 3 = Ogrzewanie podłogowe 5 = Brak (tylko chłodzenie)
205	Typ urządzenia grzewczego	Konwencjonalne ogrzewanie wymuszonym obiegiem powietrza: 1 = Gazowe ogrzewanie wymuszonym obiegiem powietrza o standardowej efektywności 2 = Gazowe ogrzewanie wymuszonym obiegiem powietrza o wysokiej efektywności 3 = Olejowe ogrzewanie wymuszonym obiegiem powietrza 4 = Elektryczne ogrzewanie wymuszonym obiegiem powietrza 5 = Nagrzewnica wentylatorowa na ciepłą wodę Pompa ciepła: 7 = Powietrzna pompa ciepła 8 = Geotermalna pompa ciepła Ogrzewanie podłogowe: 9 = Podłogowe ogrzewanie ciepłą wodą 12 = Para
218	Zawór zwrotny O/B	0 = O (O/B w trybie chłodzenia) 1 = B (O/B w trybie ogrzewania)
220	Stopnie chłodzenia / Stopnie sprężarki 200=Conv / 200=HP	0, 1, 2 Uwaga: Tylko 1 stopień sprężarki dostępny w modelu TH6210U. Tylko 1 stopień sprężarki dostępny w modelu TH6220U, jeśli jest skonfigurowany dla pompy ciepła.
221	Stopnie ogrzewania / Stopnie ogrzewania awaryjnego	Stopnie ogrzewania: 1, 2 Stopnie ogrzewania awaryjnego: 0, 1
230	Sterowanie wentylatorem w trybie ogrzewania	1 = Urządzenie steruje wentylatorem 2 = Termostat steruje wentylatorem
253	Sterowanie zaciskiem Aux/E (Naprawione na ustawienie "0" we wszystkich modelach z wyjątkiem TH6320U)	0 = Uruchamiaj razem Aux i E 1 = Aux i E niezależne
255	Awaryjne źródło ciepła (tylko pompa ciepła) (tylko TH6320U / TH6220U)	1 = Elektryczne ogrzewanie wymuszonym obiegiem powietrza 2 = Gazowe/olejowe ogrzewanie wymuszonym obiegiem powietrza (lub paliwowe ogrzewanie wymuszonym obiegiem powietrza)
256	Awaryjne źródło ciepła (tylko TH6320U)	1 = Elektryczne ogrzewanie wymuszonym obiegiem powietrza 2 = Gazowe/olejowe ogrzewanie wymuszonym obiegiem powietrza (lub paliwowe ogrzewanie wymuszonym obiegiem powietrza)
260	Zewnętrzny zestaw paliwowy (tylko TH6320U / TH6220U)	0 = Termostat steruje ogrzewaniem awaryjnym 1 = Zewnętrzny zestaw paliwowy steruje ogrzewaniem awaryjnym
300	Przełączanie systemu	0 = Ręczne 1 = Automatyczne
303	Różnica automatycznego przełączania	0°F do 5°F 0,0°C do 2,5°C Uwaga: Różnica NIE jest martwą strefą. Honeywell używa zaawansowanego algorytmu, który ustala martwą strefę na 0°F. Ustawienie różnicy to minimalna liczba stopni od punktu nastawy potrzebna do przełączenia z ostatnio uruchomionego trybu (ogrzewanie lub chłodzenie) do trybu przeciwnego, gdy termostat jest w trybie automatycznego przełączania. Jest to bardziej zaawansowane niż w poprzednich termostatach.
340	Opóźnienie ogrzewania awaryjnego	0 = Komfort 2 = 2°F 3 = 3°F 4 = 4°F 5 = 5°F 6 = 6°F 7 = 7°F 8 = 8°F 9 = 9°F 10 = 10°F 11 = 11°F 12 = 12°F 13 = 13°F 14 = 14°F 15 = 15°F Uwaga: Ustawienie 0 (komfort) jest dostępne tylko wtedy, gdy ogrzewanie awaryjne (ISU 255) jest ustawione na elektryczne.
350	Timer włączenia ogrzewania awaryjnego	0 = Wyłączone 1 = 30 minut 2 = 45 minut 3 = 60 minut 4 = 75 minut 5 = 90 minut 6 = 2 godziny 7 = 3 godziny 8 = 4 godziny 9 = 5 godzin 10 = 6 godzin 11 = 8 godzin 12 = 10 godzin 13 = 12 godzin 14 = 14 godzin 16 = 16 godzin
355	Blokada sprężarki / Punkt równowagi	-- = Wyłączone 5°F do 60°F (w krokach co 5°F) -15,0°C do 15,5°C (w krokach co 2,5°C lub 3,0°C) Uwaga: Użyj przewodowego czujnika, aby ustawić blokadę sprężarki / punkt równowagi w TH6320U / TH6220U.
356	Blokada zewnętrzna Ogrzewanie awaryjne	-- = Wyłączone 5°F do 65°F (w krokach co 5°F) -15,0°C do 18,5°C (w krokach co 2,5°C lub 3,0°C)
365	Częstotliwość cyklu sprężarki (Stopień 1)	1 - 6
366	Częstotliwość cyklu sprężarki (Stopień 1)	1 - 6
370	Częstotliwość cyklu ogrzewania (Stopień 1)	1 - 12
371	Częstotliwość cyklu ogrzewania (Stopień 2)	1 - 12
375	Częstotliwość cyklu ogrzewania Ogrzewanie pomocnicze	1 - 12
378	Częstotliwość cyklu ogrzewania Ogrzewanie awaryjne (tylko TH6320U)	1 - 12
387	Ochrona sprężarki	0 = Wyłączone 1 - 5 minut
425	Adaptacyjne inteligentne odzyskiwanie	0 = Nie 1 = Tak Uwaga: Adaptacyjne inteligentne odzyskiwanie (AIR) to ustawienie komfortu. Urządzenie grzewcze lub chłodzące włączy się wcześniej, zapewniając, że temperatura w pomieszczeniu będzie zgodna z nastawą o zaplanowanej godzinie.
430	Minimalna nastawa chłodzenia	50°F do 99°F (50°F) 10,0°C do 37,0°C (10,0°C)
431	Maksymalna nastawa ogrzewania	40°F do 90°F (90°F) 4,5°C do 32,0°C (32,0°C)
435	Blokada klawiatury	0 = Brak 1 = Częściowa 2 = Pełna
500	Czy czujnik temperatury wewnętrznej jest PODŁĄCZONY do twojego systemu? (tylko TH6320U / TH6220U)	0 = Nie 1 = Tak
515	Typ czujnika wewnętrznego (tylko TH6320U / TH6220U)	0 = 10k 1 = 20k
520	Które czujniki będą używane do sterowania TEMPERATURĄ? (Wiele czujników jest uśrednianych) tylko TH6320U / TH6220U)	1 = Tylko termostat 2 = Tylko przewodowe 3 = Średnia
702	Liczba filtrów powietrza	0 - 2
711	Przypomnienie o wymianie filtra powietrza 1	0 = Wyłączone 1 = 10 dni czasu pracy 2 = 20 dni czasu pracy 3 = 30 dni czasu pracy 4 = 45 dni czasu pracy 5 = 60 dni czasu pracy 6 = 90 dni czasu pracy 7 = 120 dni czasu pracy 8 = 150 dni czasu pracy 9 = 30 dni kalendarzowych 10 = 45 dni kalendarzowych 11 = 60 dni kalendarzowych 12 = 75 dni kalendarzowych 13 = 3 miesiące kalendarzowe 14 = 4 miesiące kalendarzowe 15 = 5 miesięcy kalendarzowych 16 = 6 miesięcy kalendarzowych 17 = 9 miesięcy kalendarzowych 18 = 12 miesięcy kalendarzowych 19 = 15 miesięcy kalendarzowych
712	Przypomnienie o wymianie filtra powietrza 2	0 = Wyłączone 1 = 10 dni czasu pracy 2 = 20 dni czasu pracy 3 = 30 dni czasu pracy 4 = 45 dni czasu pracy 5 = 60 dni czasu pracy 6 = 90 dni czasu pracy 7 = 120 dni czasu pracy 8 = 150 dni czasu pracy 9 = 30 dni kalendarzowych 10 = 45 dni kalendarzowych 11 = 60 dni kalendarzowych 12 = 75 dni kalendarzowych 13 = 3 miesiące kalendarzowe 14 = 4 miesiące kalendarzowe 15 = 5 miesięcy kalendarzowych 16 = 6 miesięcy kalendarzowych 17 = 9 miesięcy kalendarzowych 18 = 12 miesięcy kalendarzowych 19 = 15 miesięcy kalendarzowych
1400	Podświetlenie	0 = Na żądanie 1 = Ciągłe Uwaga: Do ciągłego podświetlenia potrzebny jest przewód wspólny.
1401	Jasność podświetlenia	1 - 5 Uwaga: Wyświetlane tylko wtedy, gdy wybrano ciągłe podświetlenie.
1410	Format zegara	12 / 24
1415	Czas letni	0 = Wyłączone 1 = Włączone
1420	Przesunięcie wskazania temperatury	-3 do 3F (0) -1,5 do 1,5C (0)

Test systemu instalatora

Aby wykonać test systemu:

1. Naciśnij i przytrzymaj przyciski CENTER (ŚRODEK) oraz + przez około 3 sekundy, aby wejść do menu zaawansowanego.
2. Użyj +, aby przejść do TEST. Naciśnij Select (Wybierz), aby wejść do testu systemu.
3. Użyj +, aby przełączać między Heat (Ogrzewanie), Cool (Chłodzenie), Fan (Wentylator), Em Heat (Ogrzewanie awaryjne) lub Ver (informacje o wersji termostatu). Naciśnij Select (Wybierz).
4. Naciśnij +, aby włączać stopnie jeden po drugim, i naciśnij -, aby je wyłączać.
5. Użyj przycisku Home (Strona główna), aby wyjść z testu systemu.



Test systemu		Stan systemu
Zacienione obszary poniżej dotyczą tylko modeli TH6320U/TH6220U lub zgodnie z innymi uwagami.
Ogrzewanie	0	Wszystko wyłączone
	1	Włączony 1 stopień ogrzewania
	2	Włączony również 2 stopień ogrzewania
	3	Włączony również 3 stopień ogrzewania
Chłodzenie	0	Wszystko wyłączone
	1	Włączony 1 stopień chłodzenia
	2	Włączony również 2 stopień chłodzenia
Ogrzewanie awaryjne	0	Wszystko wyłączone
	1	Włączone ogrzewanie awaryjne
Wentylator	0	Wyłączony wentylator
	1	Włączony wentylator

Specyfikacje

Zakresy temperatur
Ogrzewanie: od 40°F do 90°F (od 4,5°C do 32,0°C)
Chłodzenie: od 50°F do 99°F (od 10,0°C do 37,0°C)

Temperatura otoczenia podczas pracy
Od 32°F do 120°F (od 0°C do 48,9°C)

Temperatura otoczenia podczas działania
Od 37°F do 102°F (od 2,8°C do 38,9°C)

Temperatura podczas transportu
Od -20°F do 120°F (od -28,9°C do 48,9°C)

Wilgotność względna podczas pracy
Od 5% do 90% (bez kondensacji)

Wymiary fizyczne w calach (mm) (wys. x szer. x gł.)
4-1/16" wys. x 4-1/16" szer. x 1-5/32" gł.
103,5 mm wys. x 103,5 mm szer. x 29 mm gł.

Parametry elektryczne

Zacisk	Napięcie (50/60 Hz)	Prąd roboczy
W Ogrzewanie (Powerpile)	20-30 Vac 750 mV DC	0,02-1,0 A 100 mA DC
W2 (Aux) Ogrzewanie	20-30 Vac	0,02-1,0 A
E Ogrzewanie awaryjne	20-30 Vac	0,02-0,5 A
Y Sprężarka Stopień 1	20-30 Vac	0,02-1,0 A
Y2 Sprężarka Stopień 2	20-30 Vac	0,02-1,0 A
G Wentylator	20-30 Vac	0,02-0,5 A
O/B Przełączanie	20-30 Vac	0,02-0,5 A
L/A Wejście	20-30 Vac	0,02-0,5 A

Rozwiązywanie problemów

Jeśli masz trudności z termostatem, wypróbuj następujące sugestie.
Większość problemów można rozwiązać szybko i łatwo.

Ekran jest pusty

• Sprawdź wyłącznik automatyczny i zresetuj go w razie potrzeby.
• Upewnij się, że włącznik zasilania systemu ogrzewania i chłodzenia jest włączony.
• Upewnij się, że drzwiczki pieca są dobrze zamknięte.
• Upewnij się, że świeże baterie alkaliczne AA są prawidłowo zainstalowane.

System ogrzewania lub chłodzenia nie odpowiada

• Naciśnij przycisk Mode (Tryb), aby ustawić system na Heat (Ogrzewanie). Upewnij się, że żądana temperatura jest ustawiona wyżej niż temperatura wewnątrz.
• Naciśnij przycisk Mode (Tryb), aby ustawić system na Cool (Chłodzenie). Upewnij się, że żądana temperatura jest ustawiona niżej niż temperatura wewnątrz.
• Sprawdź wyłącznik automatyczny i zresetuj go w razie potrzeby.
• Upewnij się, że włącznik zasilania systemu ogrzewania i chłodzenia jest włączony.
• Upewnij się, że drzwiczki pieca są dobrze zamknięte.
• Odczekaj 5 minut na reakcję systemu.

Ustawienia temperatury nie zmieniają się

Upewnij się, że temperatury ogrzewania i chłodzenia są ustawione na akceptowalne zakresy:

• Ogrzewanie: od 40°F do 90°F (od 4,5°C do 32,0°C)
• Chłodzenie: od 50°F do 99°F (od 10,0°C do 37,0°C)

"Cool On" (Chłodzenie włączone) lub "Heat On" (Ogrzewanie włączone) miga

• Włączona jest funkcja ochrony sprężarki. Odczekaj 5 minut, aż system bezpiecznie się uruchomi ponownie, bez uszkodzenia sprężarki.

Ogrzewanie pomocnicze działa podczas chłodzenia

• W przypadku systemów z pompą ciepła sprawdź, czy do W w systemach UWP nie jest podłączony żaden przewód. Zobacz „Podłączanie systemów z pompą ciepła”.

Chłodzenie działa przy żądaniu ogrzewania

• W przypadku systemów z pompą ciepła sprawdź, czy do W w systemach UWP nie jest podłączony żaden przewód. Zobacz „Podłączanie systemów z pompą ciepła”.

NIEBEZPIECZEŃSTWO PORAŻENIA PRĄDEM
Może spowodować porażenie prądem lub uszkodzenie sprzętu. Odłącz zasilanie przed rozpoczęciem instalacji.

NIEBEZPIECZEŃSTWO USZKODZENIA SPRZĘTU
Ochrona sprężarki jest pomijana podczas testowania. Aby zapobiec uszkodzeniu sprzętu, unikaj szybkiego włączania i wyłączania sprężarki.

UWAGA DOTYCZĄCA RTĘCI
Jeśli ten produkt zastępuje regulator zawierający rtęć w szczelnej rurce, nie wyrzucaj starego regulatora do śmieci. Skontaktuj się z lokalnym urzędem ds. gospodarki odpadami, aby uzyskać instrukcje dotyczące recyklingu i właściwej utylizacji.

Pomoc dla klienta

Aby uzyskać pomoc dotyczącą tego produktu, odwiedź stronę customer.honeywell.com.

Lub zadzwoń bezpłatnie do działu obsługi klienta firmy Honeywell pod numer 1-800-468-1502.

Pociągnij, aby wyjąć termostat z UWP.

Technologie dla domu i budownictwa
W USA:
Honeywell
715 Peachtree Street NE
Atlanta, GA 30308
customer.honeywell.com

^® Zarejestrowany znak towarowy w U.S.
© 2018 Honeywell International Inc.
33-00181EFS—11 M.S. Rev. 02-18
Wydrukowano w U.S.A.

Odniesienia

• Portal klienta Honeywell

Pobierz instrukcję

Tutaj możesz pobrać pełną wersję instrukcji w formacie pdf, może ona zawierać dodatkowe instrukcje bezpieczeństwa, informacje o gwarancji, przepisy FCC itp.

Pobierz Instrukcja obsługi programowalnego termostatu Honeywell T6 Pro

Dostępne języki
