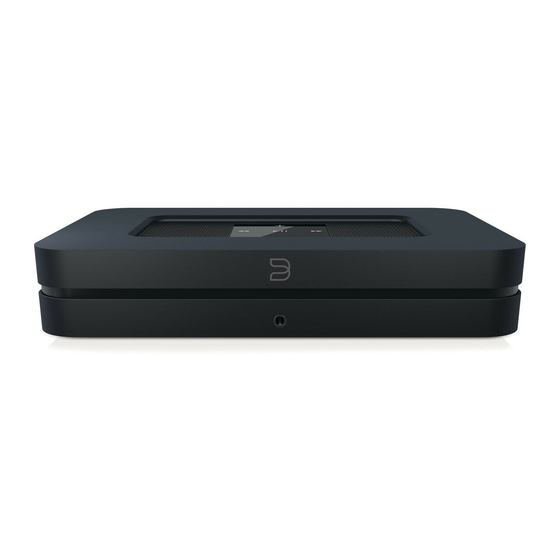

Manual do Usuário do Bluesound Node 2

Bem-vindo ao Bluesound, Hi-Fi para a geração Wi-Fi.

O Bluesound transforma sua biblioteca de música digital local, colocando a música da sua vida ao alcance dos seus dedos. A bagunça dos CDs é relegada a uma era anterior! Seu smartphone, desktop ou tablet executando o Bluesound App agora controla sua música.

Seu sistema de música Bluesound também é um sofisticado dispositivo de streaming da Internet que permite que você ouça uma ampla variedade de provedores de serviços de música da Internet. O Bluesound também fornece acesso a serviços de assinatura de música com extensos catálogos de milhões de músicas transmitidas para você pela internet em tempo real. O TuneIn Radio transforma todas as estações de rádio do mundo em uma estação local através da magia da internet.

Para aproveitar ao máximo todos esses recursos do Bluesound, é necessária uma rede doméstica robusta com ou sem fio e uma conexão de Internet de alta velocidade confiável, fornecida por um modem DSL ou a cabo. O acesso à Internet deve ser contratado e instalado pelo seu provedor de serviços de Internet local. Para áreas remotas, existem opções de satélite para acesso à internet de alta velocidade.

Antes de se inscrever em um serviço de assinatura de música ou na nuvem, sugerimos que você revise seu plano de serviço de Internet e certifique-se de ter velocidade e largura de banda de internet suficientes para fornecer streaming ininterrupto. A maioria dos provedores de serviços de internet oferece vários planos e pode ajudá-lo a fazer a melhor escolha.

Para obter instruções detalhadas sobre como controlar seu player Bluesound, visite nosso site em: www.bluesound.com.

Acessórios Incluídos

Cabo RCA Estéreo para RCA

Mini Plug Estéreo de 3,5 mm para Cabo RCA

Cabo de Alimentação CA de 120V

Cabo de Alimentação CA de 230V

Cabo Ethernet

Adaptador Mini Jack para Toslink

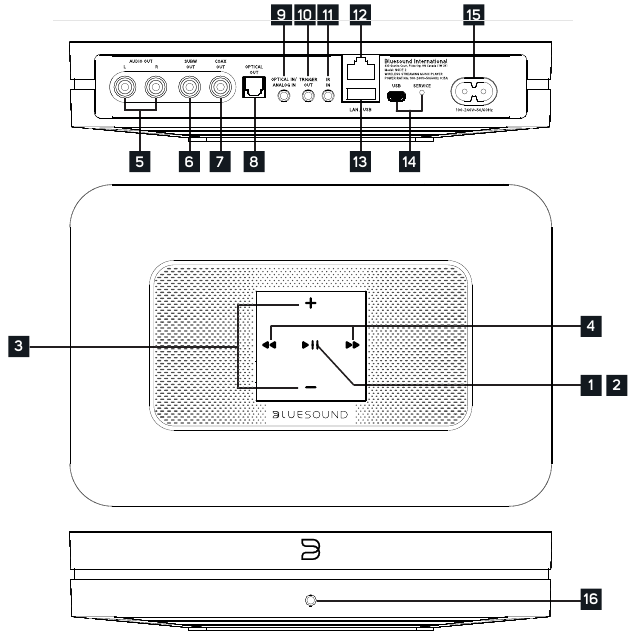

Visão Geral

1 INDICADOR DE STATUS

Abaixo está uma tabela dos códigos de piscada do LED e suas descrições correspondentes.

2 BOTÃO LED/MUTE (MUDO): Este botão tem várias funções - um indicador de conectividade de rede e um botão MUTE (MUDO). Para uma lista completa dos códigos de piscada do LED, consulte #1 – Códigos de Piscada. Pressione para silenciar temporariamente a saída de áudio. Pressione novamente para restaurar o áudio do modo mudo. Quando o modo MUTE (MUDO) é selecionado, o indicador LED piscará em azul.

3 +, - (VOLUME): Alterne qualquer um dos botões para variar o nível do volume. O nível do volume não mudará se você pressionar e segurar qualquer um dos botões.
(+) : Aumentar o nível do volume
(-) : Diminuir o nível do volume

4 FAIXA ANTERIOR/PRÓXIMA FAIXA: Esses botões podem ser usados para voltar para a faixa anterior ◄◄ ou pular para a próxima faixa ►► na sua playlist atual.

5 AUDIO OUT (SAÍDA DE ÁUDIO): Conecte à entrada de áudio analógica correspondente de um amplificador, receptor ou sistema estéreo.

6 SUBW (SUBWOOFER) OUT (SAÍDA): Um subwoofer também pode ser conectado diretamente ao NODE 2. Conecte SUBW OUT (SAÍDA) a um subwoofer alimentado ("ativo").

7 COAX OUT (SAÍDA COAXIAL): Usando um cabo coaxial (não fornecido), conecte uma extremidade à COAX OUT (SAÍDA COAXIAL) do NODE 2 e a outra extremidade à entrada coaxial correspondente de dispositivos compatíveis, como receptores, placas de som de computador ou outros processadores digitais.

8 OPTICAL OUT (SAÍDA ÓPTICA): Usando um cabo óptico digital (não fornecido), conecte uma extremidade à OPTICAL OUT (SAÍDA ÓPTICA) do NODE 2 e a outra extremidade à entrada de áudio digital correspondente de dispositivos compatíveis, como receptores, placas de som de computador ou outros processadores digitais.

9 OPTICAL IN/ANALOG IN (ENTRADA ÓPTICA/ENTRADA ANALÓGICA): Usando um cabo de áudio estéreo de 3,5 mm (fornecido), conecte uma extremidade à Analog In (Entrada Analógica) do NODE 2 e a outra extremidade à saída analógica correspondente de outros dispositivos compatíveis. A fonte será exibida como uma entrada analógica na gaveta de navegação do aplicativo Bluesound. Usando o adaptador Mini Jack de 3,5 mm para Toslink (incluído com o NODE 2), uma fonte óptica digital também pode ser adicionada. Isso aparecerá como Optical Input (Entrada Óptica) na gaveta de navegação.

10 TRIGGER OUT (SAÍDA DE DISPARO): Um sinal de 12V DC está disponível usando TRIGGER OUT (SAÍDA DE DISPARO). O sinal de 5V DC pode ser usado para controlar ou ativar outros dispositivos externos equipados com uma entrada de disparo de 5V correspondente usando um cabo de áudio mono de 3,5 mm. Um cabo de áudio estéreo de 3,5 mm é necessário para dispositivos externos de 12V.

11 IR IN (ENTRADA IR): Um extensor infravermelho pode ser conectado para permitir que controles remotos de aprendizado programáveis controlem o volume e a seleção da fonte quando um NODE 2 é armazenado de forma que o sensor IR do painel frontal não fique visível.

12 LAN PORT (PORTA LAN): A conexão LAN PORT (PORTA LAN) pode ser usada com o cabo Ethernet fornecido. Esta é uma conexão opcional, pois o NODE 2 pode ser conectado à rede através de uma conexão Wi-Fi ao seu roteador. Para configurar o NODE 2 usando a LAN Port (PORTA LAN), é necessária uma conexão Ethernet com fio. Usando o cabo Ethernet fornecido, conecte uma extremidade do cabo Ethernet à porta LAN do seu roteador de banda larga Ethernet com fio e a outra extremidade à porta LAN do NODE 2.

13 USB (TYPE A) (TIPO A): Conecte um dispositivo de armazenamento em massa USB ou adaptador Bluetooth à entrada USB. Os dispositivos de armazenamento em massa USB típicos compatíveis com o NODE 2 incluem dispositivos de memória flash portáteis e discos rígidos externos (formatados em FAT32).

14 SERVICE (SERVIÇO): Use a porta SERVICE (SERVIÇO) em conjunto com USB (Type B Mini) (Tipo B Mini) para carregar inicialmente o firmware no Player. Isso não é para uso do consumidor. Apenas o pessoal de serviço autorizado da Bluesound pode acessar esta porta USB e o botão de controle SERVICE (SERVIÇO).

15 AC MAINS INPUT (ENTRADA DE ALIMENTAÇÃO CA): O NODE 2 vem fornecido com dois cabos de alimentação CA separados. Selecione o cabo de alimentação CA apropriado para sua região. Antes de conectar o plugue à tomada da parede, conecte firmemente a outra extremidade do cabo de alimentação CA ao soquete de entrada AC Mains (Alimentação CA) do NODE 2. Nunca force o plugue em uma tomada de parede. Um adaptador pode ser necessário em certas regiões. Sempre desconecte o plugue da tomada da parede primeiro, antes de desconectar o cabo do soquete de entrada AC Mains (Alimentação CA) do NODE 2.

16 FRONT PANEL HEADPHONE JACK (CONECTOR DE FONE DE OUVIDO DO PAINEL FRONTAL): Um conector de fone de ouvido de 3,5 mm está localizado na frente do NODE 2.

Passos para a Redefinição de Fábrica:

1. Desconecte o player da energia elétrica.
2. Aguarde 10 segundos
3. Reconecte a energia
4. O LED piscará em azul – assim que você vir ficar vermelho, toque e segure o ícone LED Mute (Mudo) (ele ficará verde imediatamente e depois voltará a ficar vermelho) - não solte o LED.
5. Depois que o LED voltar a ficar vermelho, continue segurando o botão por 30 segundos.
6. Após 30 segundos, o LED começará a piscar em vermelho – então solte o botão.

Toda a personalização do player Bluesound será removida e restaurada para as configurações de fábrica.

IMPORTANTE: Remover o dedo do LED a qualquer momento antes que o LED comece a piscar em vermelho cancelará a redefinição de fábrica e deixará o player no modo de atualização. Basta iniciar os passos novamente para redefinir o player para as configurações de fábrica.

Você saberá que a redefinição de fábrica foi bem-sucedida se o player retornar ao modo Hotspot (conexão sem fio - o LED ficará verde sólido). Se o player estiver conectado à sua rede através de uma conexão Ethernet com fio, ele simplesmente se conectará como se fosse um novo player (o LED ficará azul sólido).
