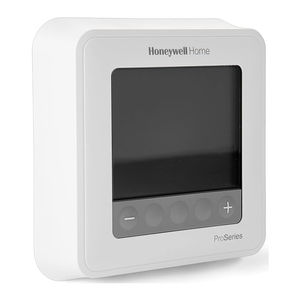

Manual do termostato programável Honeywell T6 Pro

O pacote inclui

• Termostato T6 Pro
• Sistema de montagem UWP™
• Adaptador de Instalação Padrão Honeywell (adaptador de caixa de junção)
• Placa de Cobertura Decorativa Honeywell – Pequena; tamanho 4-49/64 pol x 4-49/64 pol x 11/32 pol (121 mm x 121 mm x 9 mm)
• Parafusos e buchas
• 2 pilhas AA
• Instruções de instalação e guia do usuário

Instalação opcional da placa de cobertura

OBSERVAÇÃO: Se a placa de cobertura opcional não for necessária, consulte "Instalação do sistema de montagem UWP".

Use a Placa de Cobertura Opcional quando:

• Montar o termostato em uma caixa de junção elétrica
• Ou quando precisar cobrir a lacuna de tinta do termostato antigo.

1. Separe o adaptador da caixa de junção da placa de cobertura. Consulte a Figura 1.



2. Monte o adaptador da caixa de junção na parede ou em uma caixa elétrica usando qualquer um dos oito orifícios para parafusos. Insira e aperte os parafusos de montagem fornecidos com o kit da placa de cobertura. Não aperte demais. Consulte a Figura 2. Certifique-se de que a placa adaptadora esteja nivelada.



3. Anexe o UWP pendurando-o no gancho superior do adaptador da caixa de junção e, em seguida, encaixando a parte inferior do UWP no lugar. Consulte a Figura 3.



4. Encaixe a placa de cobertura no adaptador da caixa de junção. Consulte a Figura 4.


Instalação do sistema de montagem UWP

5. Antes de começar, desligue a energia na caixa ou interruptor do disjuntor. Abra a embalagem para encontrar o UWP. Consulte a Figura 5.



6. Posicione o UWP na parede. Nivele e marque as posições dos orifícios. Consulte a Figura 6.
   Faça furos nas posições marcadas e, em seguida, bata levemente as buchas de parede fornecidas na parede usando um martelo.
   ‒ Faça furos de 7/32" para drywall.



7. Abra a porta e insira os fios através do orifício de fiação do UWP. Consulte a Figura 7.



8. Coloque o UWP sobre as buchas de parede. Insira e aperte os parafusos de montagem fornecidos com o UWP. Não aperte demais. Aperte até que o UWP não se mova mais. Feche a porta. Consulte a Figura 8.

   Use 3 parafusos fornecidos nº 8 1-1/2"

Opções de energia

Insira os fios R e C nos terminais designados para alimentação CA primária (o terminal C é opcional se as baterias estiverem instaladas, mas é recomendado). Remova os fios pressionando as abas do terminal.

Insira as pilhas AA para alimentação primária ou de reserva.

Definindo as guias deslizantes

Defina a guia deslizante R.

• Use o jumper integrado (guia deslizante R) para diferenciar entre sistemas de um ou dois transformadores.
• Se houver apenas um fio R e ele estiver conectado ao terminal R, Rc ou RH, defina o controle deslizante para a posição para cima (1 fio).
• Se houver um fio conectado ao terminal R e um fio conectado ao terminal Rc, defina o controle deslizante para a posição para baixo (2 fios).

OBSERVAÇÃO: As guias deslizantes para terminais U devem ser deixadas no lugar para os modelos T6 Pro.

Sistema de montagem UWP

Guia deslizante R/Rc

Designações dos terminais de fiação

Observação: nem todos os terminais podem ser usados, dependendo do tipo de sistema que está sendo conectado. Os terminais mais comumente usados estão sombreados.

S	Entrada para sensores internos ou externos com fio (somente TH6320U e TH6220U)
S
Y	Contator do compressor (estágio 1)
Y2	Contator do compressor (estágio 2)
G	Relé do ventilador
C	Comum 24 VCA. Para sistemas de 2 transformadores, use o fio comum do transformador de resfriamento.
U	Não utilizado
U
L/A-A	Entrada de falha da bomba de calor (fio comum (C) necessário para LA/A)
O/B	Válvula de comutação
AUX - W2	Relé de calor auxiliar Relé de calor (estágio 2)
E	Relé de calor de emergência
W	Relé de calor (estágio 1)
K	Conecte a K no módulo Wire Saver**
R	Alimentação 24 VCA do transformador de aquecimento*
Rc	Alimentação 24 VCA do transformador de resfriamento*

* O terminal pode ser conectado usando a guia deslizante. Consulte "Definindo as guias deslizantes" acima.

** O módulo Wire Saver THP9045A1023 é usado em sistemas de aquecimento/resfriamento quando você tem apenas quatro fios no termostato e precisa de um quinto fio para um fio comum. Use o terminal K no lugar dos terminais Y e G em sistemas convencionais ou de bomba de calor para fornecer controle do ventilador e do compressor através de um único fio; o fio não utilizado então se torna seu fio comum. Consulte as instruções do THP9045 para obter mais informações.

Fiação de sistemas convencionais: ar forçado e hidráulicos

As áreas sombreadas abaixo se aplicam apenas a TH6320U/TH6220U ou conforme indicado.

Sistema 1H/1C (1 transformador)
R Alimentação [1]
Rc [R+Rc unidos pela aba deslizante] [2]
Y Contator do compressor
C Comum de 24 VCA [3]
W Relé de aquecimento
G Relé do ventilador

Sistema 1H/1C (2 transformadores)
R Alimentação (transformador de aquecimento) [1]
Rc Alimentação (transformador de refrigeração) [1]
Y Contator do compressor
C Comum de 24 VCA [3, 4]
W Relé de aquecimento
G Relé do ventilador

Sistema somente de aquecimento
R Alimentação [1]
Rc [R+Rc unidos pela aba deslizante] [2]
C Comum de 24 VCA [3]
W Relé de aquecimento

Sistema somente de aquecimento com ventilador
R Alimentação [1]
Rc [R+Rc unidos pela aba deslizante] [2]
C Comum de 24 VCA [3]
W Relé de aquecimento
G Relé do ventilador

Sistema somente de aquecimento (Série 20) [5]
R Terminal "R" da válvula da Série 20 [1]
Rc [R+Rc unidos pela aba deslizante] [2]
Y Terminal "W" da válvula da Série 20
C Comum de 24 VCA [3]
W Terminal "B" da válvula da Série 20

Sistema somente de refrigeração
R Alimentação [1]
Rc [R+Rc unidos pela aba deslizante] [2]
Y Contator do compressor
C Comum de 24 VCA [3]
G Relé do ventilador

Sistema somente de aquecimento (válvula de zona aberta elétrica) [5]
R Alimentação [1]
Rc [R+Rc unidos pela aba deslizante] [2]
W Válvula
C Comum de 24 VCA [3]

Sistema 2H/2C (1 transformador) [6]
R Alimentação [1]
Rc [R+Rc unidos pela aba deslizante] [2]
Y Contator do compressor (estágio 1)
C Comum de 24 VCA [3]
W Relé de aquecimento (estágio 1)
G Relé do ventilador
W2 Relé de aquecimento (estágio 2)
Y2 Contator do compressor (estágio 2)

OBSERVAÇÕES
Especificações dos fios: Use fio de termostato de 18 a 22 AWG. Não é necessário cabo blindado.
[1] Fonte de alimentação. Forneça meios de desconexão e proteção contra sobrecarga, conforme necessário.
[2] Mova a aba deslizante R no UWP para a configuração R. Para obter mais informações, consulte "Definindo abas deslizantes".
[3] Conexão comum de 24 VCA opcional.
[4] A conexão comum deve vir do transformador de refrigeração.
[5] No ISU, defina o tipo de sistema de aquecimento como Calor Radiante. Defina o número de estágios de refrigeração como 0.
[6] Na configuração do instalador, defina o tipo de sistema como Convencional 2Heat/2Cool.

Fiação de sistemas de bomba de calor

As áreas sombreadas abaixo se aplicam somente a TH6320U/TH6220U ou conforme indicado de outra forma.

Sistema de Bomba de Calor 1H/1C
R Alimentação [1]
Rc [R+Rc unidos por aba deslizante] [2]
Y Contator do compressor
C Comum 24 VCA [3]
O/B Válvula de comutação [7]
G Relé da ventoinha
W Não use este terminal para aplicações de bomba de calor!

Sistema de bomba de calor 2H/1C [8]
R Alimentação [1]
Rc [R+Rc unidos por aba deslizante] [2]
Y Contator do compressor
C Comum 24 VCA [3]
O/B Válvula de comutação [7]
G Relé da ventoinha
Aux Aquecimento auxiliar
E Relé de aquecimento de emergência
L Entrada de falha da bomba de calor
W Não use este terminal para aplicações de bomba de calor!

Sistema de bomba de calor 2H/2C (somente TH6320U) [9]
R Alimentação [1]
Rc [R+Rc unidos por aba deslizante] [2]
Y Contator do compressor (estágio 1)
C Comum 24 VCA [3]
O/B Válvula de comutação [7]
G Relé da ventoinha
Y2 Contator do compressor (estágio 2)
L Entrada de falha da bomba de calor
W Não use este terminal para aplicações de bomba de calor!

Sistema de bomba de calor 3H/2C (somente TH6320U) [10]
R Alimentação [1]
Rc [R+Rc unidos por aba deslizante] [2]
Y Contator do compressor (estágio 1)
C Comum 24 VCA [3]
O/B Válvula de comutação [7]
G Relé da ventoinha
Aux Aquecimento auxiliar
E Relé de aquecimento de emergência
Y2 Contator do compressor (estágio 2)
L Entrada de falha da bomba de calor
W Não use este terminal para aplicações de bomba de calor!

Sistema de Combustível Duplo (somente TH6320U / TH6220U)
R Alimentação [1]
Rc [R+Rc unidos por aba deslizante] [2]
Y Contator do compressor (estágio 1)
C Comum 24 VCA [3]
O/B Válvula de comutação [7]
G Relé da ventoinha
Aux Aquecimento auxiliar
E Relé de aquecimento de emergência
Y2 Contator do compressor (estágio 2 - se necessário) [11]
L Entrada de falha da bomba de calor
S Sensor externo
S Sensor externo
W Não use este terminal para aplicações de bomba de calor!

NOTAS
Especificações dos fios: use fio de termostato de calibre 18 a 22. Não é necessário cabo blindado.
[1] Fonte de alimentação. Forneça meios de desconexão e proteção contra sobrecarga, conforme necessário.
[2] Mova a aba deslizante R no UWP para a configuração R. Para obter mais informações, consulte "Configurando as abas deslizantes".
[3] Conexão comum de 24 VCA opcional.
[6] Na configuração do instalador, defina o tipo de sistema como 2Heat/2Cool Conventional (2 aquecimento/2 resfriamento convencional).
[7] Na configuração do instalador, defina a válvula de comutação para O (para comutação de resfriamento) ou B (para comutação de aquecimento).
[8] Em ISU, defina o tipo de sistema de aquecimento para bomba de calor. 1 compressor e 1 estágio de aquecimento de backup.
[9] Em ISU, defina o tipo de sistema de aquecimento para bomba de calor. 2 compressores e 0 estágio de aquecimento de backup.
[10] Em ISU, defina o tipo de sistema de aquecimento para bomba de calor. 2 compressores e 1 estágio de aquecimento de backup.
[11] Combustível duplo com Y2 somente para TH6320U.

Montagem do termostato

1. Empurre o excesso de fio de volta para a abertura na parede.
2. Feche a porta do UWP. Ela deve permanecer fechada sem inchar.
3. Alinhe o UWP com o termostato e empurre suavemente até que o termostato se encaixe no lugar.
4. Ligue a energia na caixa de disjuntores ou interruptor.


Definir a hora e a data

Hora

1. Pressione Menu (Menu) no seu termostato.
2. Pressione + ou - para ir para TIME (HORA). Pressione Select (Selecionar).
3. Pressione + ou - para escolher entre 12 ou 24 horas. Pressione Select (Selecionar).
4. Use + ou - para ajustar a hora. Pressione Select (Selecionar).
5. Use + ou - para ajustar os minutos. Pressione Select (Selecionar) para sair do menu Time (Hora).


Data

1. Se estiver definindo a hora anteriormente, continue para a Etapa 2. Se estiver na tela inicial, pressione Menu (Menu) no seu termostato.
2. Pressione + ou - para ir para DATE (DATA). Pressione Select (Selecionar).
3. Use + ou - para ajustar o ano. Pressione Select (Selecionar).
4. Use o + ou - para ajustar o mês. Pressione Select (Selecionar).
5. Use o + ou - para ajustar o dia. Pressione Select (Selecionar) para salvar e sair do menu Date (Data).


Configurações de operação do sistema

1. Pressione o botão Mode (Modo) para alternar para o próximo modo System (Sistema) disponível.
2. Percorra os modos até que o modo System (Sistema) necessário seja exibido e deixe-o para ativar.


OBSERVAÇÃO: Os modos System (Sistema) disponíveis variam de acordo com o modelo e as configurações do sistema.

Modos System (Sistema):
‒ Auto (Automático)
‒ Heat (Aquecimento)
‒ Cool (Resfriamento)
‒ Em Heat (Aquecimento de emergência)
‒ Off (Desligado)

Configurações de operação da ventoinha

1. Pressione o botão Fan (Ventoinha) para alternar para o próximo modo Fan (Ventoinha) disponível.
2. Percorra os modos até que o modo Fan (Ventoinha) necessário seja exibido e deixe-o para ativar.


OBSERVAÇÃO: Os modos Fan (Ventoinha) disponíveis variam com as configurações do sistema.

Modos Fan (Ventoinha):
‒ Auto: A ventoinha funciona somente quando o sistema de aquecimento ou resfriamento está ligado.
‒ On: A ventoinha está sempre ligada.
‒ Circ: A ventoinha funciona aleatoriamente cerca de 33% do tempo.

Alertas ou lembretes*

1. Pressione Menu e, em seguida, pressione + até que o visor mostre ALRT.
2. Pressione Select para exibir quais alertas estão presentes.
3. A palavra SNZE (SNOOZE) aparece.
4. Pressione Select novamente para adiar o lembrete por 7 dias.
5. Para limpar o alerta, pressione Select e, em seguida, pressione + para ir para CLER (Clear).
6. Pressione Select para limpar o lembrete.


* Alguns alertas não podem ser adiados ou apagados. Ligue para o profissional de aquecimento e resfriamento local se isso ocorrer. O sistema de aquecimento e resfriamento pode precisar de manutenção.

Configuração do instalador (ISU)

1. Mantenha pressionados os botões CENTER e + por aproximadamente 3 segundos para entrar no menu avançado.
2. Pressione Select para entrar em ISU.
3. Pressione Select para percorrer as opções de configuração do menu.
4. Pressione + ou - para alterar os valores ou selecione entre as opções disponíveis.
5. Pressione Select e confirme suas configurações ou pressione Back para ignorar as alterações e retornar à tela do menu ISU para continuar editando outra opção de configuração.
6. Para finalizar o processo de configuração e salvar sua configuração, pressione Home e retorne à tela inicial.



NOTA: Uma lista completa de todos os parâmetros e opções de configuração (ISU) começa abaixo.

Opções de configuração avançadas (ISU)

OBSERVAÇÃO: Dependendo das configurações do sistema, nem todas as opções podem estar disponíveis.

#ISU	Nome do ISU	Opções do ISU (padrão de fábrica em negrito)
120	Opções de agendamento	0 = Não programável 2 = Programável 5-2 3 = Programável 5-1-1 4 = Programável para 7 dias
125	Escala de indicação de temperatura	0 = Fahrenheit 1 = Celsius
130	Sensor externo (TH6320U / TH6220U apenas)	0 = Nenhum 1 = Sensor externo com fio
200	Tipo de sistema de aquecimento	1 = Aquecimento convencional por ar forçado 2 = Bomba de calor 3 = Aquecimento radiante 5 = Nenhum (somente resfriamento)
205	Tipo de equipamento de aquecimento	Aquecimento convencional por ar forçado: 1 = Ar forçado a gás com eficiência padrão 2 = Ar forçado a gás de alta eficiência 3 = Ar forçado a óleo 4 = Ar forçado elétrico 5 = Serpentina de ventilação de água quente Bomba de calor: 7 = Bomba de calor ar-ar 8 = Bomba de calor geotérmica Aquecimento radiante: 9 = Aquecimento radiante de água quente 12 = Vapor
218	Válvula reversora O/B	0 = O (O/B em resfriamento) 1 = B (O/B em aquecimento)
220	Estágios de resfriamento/estágios do compressor 200=Conv / 200=HP	0, 1, 2 Observação: Apenas 1 estágio do compressor disponível no modelo TH6210U. Apenas 1 estágio do compressor disponível no modelo TH6220U se configurado para bomba de calor.
221	Estágios de aquecimento/estágios de aquecimento de apoio	Estágios de aquecimento: 1, 2 Estágios de aquecimento de apoio: 0, 1
230	Controle da ventoinha em aquecimento	1 = Ventoinha controlada pelo equipamento 2 = Ventoinha controlada pelo termostato
253	Controle do terminal Aux/E (fixo na configuração "0" (zero) em todos os modelos, exceto TH6320U)	0 = Aciona Aux e E juntos 1 = Aux e E independentes
255	Fonte de aquecimento de apoio (somente bomba de calor) (TH6320U / TH6220U apenas)	1 = Ar forçado elétrico 2 = Ar forçado a gás/óleo (ou ar forçado fóssil)
256	Fonte de aquecimento de emergência (somente TH6320U)	1 = Ar forçado elétrico 2 = Ar forçado a gás/óleo (ou ar forçado fóssil)
260	Kit de combustível fóssil externo (TH6320U / TH6220U apenas)	0 = Aquecimento de apoio controlado pelo termostato 1 = Aquecimento de apoio controlado pelo kit de combustível fóssil externo
300	Mudança de sistema	0 = Manual 1 = Automático
303	Diferencial de mudança automática	0°F a 5°F 0,0 °C a 2,5 °C Observação: Diferencial NÃO é banda morta. A Honeywell usa um algoritmo avançado que corrige a banda morta em 0 °F. A configuração diferencial é o número mínimo de graus do ponto de ajuste necessário para alternar do último modo em execução (aquecimento ou resfriamento) para o modo oposto quando o termostato está em mudança automática. Isso é mais avançado do que os termostatos anteriores.
340	Queda de aquecimento de apoio	0 = Conforto 2 = 2°F 3 = 3°F 4 = 4°F 5 = 5°F 6 = 6°F 7 = 7°F 8 = 8°F 9 = 9°F 10 = 10°F 11 = 11°F 12 = 12°F 13 = 13°F 14 = 14°F 15 = 15°F Observação: A configuração 0 (conforto) está disponível somente se o aquecimento de apoio (ISU 255) estiver definido como elétrico.
350	Temporizador de avanço para aquecimento de apoio	0 = Desativado 1 = 30 minutos 2 = 45 minutos 3 = 60 minutos 4 = 75 minutos 5 = 90 minutos 6 = 2 horas 7 = 3 horas 8 = 4 horas 9 = 5 horas 10 = 6 horas 11 = 8 horas 12 = 10 horas 13 = 12 horas 14 = 14 horas 16 = 16 horas
355	Bloqueio do compressor/ponto de equilíbrio	-- = Desativado 5 °F a 60 °F (em incrementos de 5 °F) -15,0 °C a 15,5 °C (em incrementos de 2,5 °C ou 3,0 °C) Observação: Use um sensor com fio para definir o bloqueio do compressor/ponto de equilíbrio em TH6320U / TH6220U.
356	Aquecimento de apoio com bloqueio externo	-- = Desativado 5 °F a 65 °F (em incrementos de 5 °F) -15,0 °C a 18,5 °C (em incrementos de 2,5 °C ou 3,0 °C)
365	Taxa de ciclo do compressor (estágio 1)	1 - 6
366	Taxa de ciclo do compressor (estágio 1)	1 - 6
370	Taxa de ciclo de aquecimento (estágio 1)	1 - 12
371	Taxa de ciclo de aquecimento (estágio 2)	1 - 12
375	Aquecimento auxiliar da taxa de ciclo de aquecimento	1 - 12
378	Aquecimento de emergência da taxa de ciclo de aquecimento (somente TH6320U)	1 - 12
387	Proteção do compressor	0 = Desativado 1 - 5 minutos
425	Recuperação inteligente adaptável	0 = Não 1 = Sim Observação: A recuperação inteligente adaptável (AIR) é uma configuração de conforto. O equipamento de aquecimento ou resfriamento será ligado mais cedo, garantindo que a temperatura interna corresponda ao ponto de ajuste no horário programado.
430	Ponto de ajuste de resfriamento mínimo	50 °F a 99 °F (50 °F) 10,0 °C a 37,0 °C (10,0 °C)
431	Ponto de ajuste de aquecimento máximo	40 °F a 90 °F (90 °F) 4,5 °C a 32,0 °C (32,0 °C)
435	Bloqueio do teclado	0 = Nenhum 1 = Parcial 2 = Completo
500	O sensor de temperatura interna ESTÁ CONECTADO ao seu sistema? (TH6320U / TH6220U apenas)	0 = Não 1 = Sim
515	Tipo de sensor interno (TH6320U / TH6220U apenas)	0 = 10k 1 = 20k
520	Quais sensores serão usados para o controle de TEMPERATURA? (Vários sensores são calculados na média) TH6320U / TH6220U apenas)	1 = Somente termostato 2 = Somente com fio 3 = Média
702	Número de filtros de ar	0 - 2
711	Lembrete de substituição do filtro de ar 1	0 = Desativado 1 = 10 dias de tempo de execução 2 = 20 dias de tempo de execução 3 = 30 dias de tempo de execução 4 = 45 dias de tempo de execução 5 = 60 dias de tempo de execução 6 = 90 dias de tempo de execução 7 = 120 dias de tempo de execução 8 = 150 dias de tempo de execução 9 = 30 dias corridos 10 = 45 dias corridos 11 = 60 dias corridos 12 = 75 dias corridos 13 = 3 meses corridos 14 = 4 meses corridos 15 = 5 meses corridos 16 = 6 meses corridos 17 = 9 meses corridos 18 = 12 meses corridos 19 = 15 meses corridos
712	Lembrete de substituição do filtro de ar 2	0 = Desativado 1 = 10 dias de tempo de execução 2 = 20 dias de tempo de execução 3 = 30 dias de tempo de execução 4 = 45 dias de tempo de execução 5 = 60 dias de tempo de execução 6 = 90 dias de tempo de execução 7 = 120 dias de tempo de execução 8 = 150 dias de tempo de execução 9 = 30 dias corridos 10 = 45 dias corridos 11 = 60 dias corridos 12 = 75 dias corridos 13 = 3 meses corridos 14 = 4 meses corridos 15 = 5 meses corridos 16 = 6 meses corridos 17 = 9 meses corridos 18 = 12 meses corridos 19 = 15 meses corridos
1400	Luz de fundo	0 = Sob demanda 1 = Contínua Observação: Fio comum necessário para contínua.
1401	Brilho da luz de fundo	1 - 5 Observação: Exibido apenas se a luz de fundo contínua estiver selecionada.
1410	Formato do relógio	12 / 24
1415	Horário de verão	0 = Desativado 1 = Ativado
1420	Deslocamento da tela de temperatura	-3 a 3F (0) -1,5 a 1,5C (0)

Teste do sistema do instalador

Para realizar um Teste do Sistema:

1. Pressione e segure os botões CENTER (CENTRAL) e + por aproximadamente 3 segundos para entrar no menu avançado.
2. Use + para ir para TEST (TESTE). Pressione Select (Selecionar) para entrar no Teste do Sistema.
3. Use + para alternar entre Heat (Aquecimento), Cool (Resfriamento), Fan (Ventilador), Em Heat (Aquecimento de emergência) ou Ver (informações da versão do termostato). Pressione Select (Selecionar).
4. Pressione + para ligar os estágios um de cada vez e pressione - para desligá-los.
5. Use o botão Home (Início) para sair do Teste do Sistema.



Teste do sistema		Status do sistema
As áreas sombreadas abaixo se aplicam somente a TH6320U/TH6220U ou conforme indicado de outra forma.
Heat (Aquecimento)	0	All Off (Tudo desligado)
	1	Heat Stage 1 on (Estágio 1 de aquecimento ligado)
	2	Heat Stage 2 also on (Estágio 2 de aquecimento também ligado)
	3	Heat Stage 3 also on (Estágio 3 de aquecimento também ligado)
Cool (Resfriamento)	0	All Off (Tudo desligado)
	1	Cool Stage 1 on (Estágio 1 de resfriamento ligado)
	2	Cool Stage 2 also on (Estágio 2 de resfriamento também ligado)
Em Heat (Aquecimento de emergência)	0	All Off (Tudo desligado)
	1	Em Heat on (Aquecimento de emergência ligado)
Fan (Ventilador)	0	Fan Off (Ventilador desligado)
	1	Fan On (Ventilador ligado)

Especificações

Intervalos de temperatura
Heat (Aquecimento): 4,5 °C a 32,0 °C (40 °F a 90 °F)
Cool (Resfriamento): 10,0 °C a 37,0 °C (50 °F a 99 °F)

Temperatura ambiente de trabalho
0 °C a 48,9 °C (32 °F a 120 °F)

Temperatura ambiente de operação
2,8 °C a 38,9 °C (37 °F a 102 °F)

Temperatura de transporte
-28,9 °C a 48,9 °C (-20 °F a 120 °F)

Umidade relativa de operação
5% a 90% (sem condensação)

Dimensões físicas em polegadas (mm) (A x L x P)
4-1/16" A x 4-1/16" L x 1-5/32" P
103,5 mm A x 103,5 mm L x 29 mm P

Classificações elétricas

Terminal	Voltagem (50/60 Hz)	Corrente de funcionamento
W Heating (Aquecimento) (Powerpile)	20-30 Vca 750 mV CC	0,02-1,0 A 100 mA CC
W2 (Aux) Heating (Aquecimento)	20-30 Vca	0,02-1,0 A
E Emergency Heat (Aquecimento de emergência)	20-30 Vca	0,02-0,5 A
Y Compressor Stage 1 (Compressor estágio 1)	20-30 Vca	0,02-1,0 A
Y2 Compressor Stage 2 (Compressor estágio 2)	20-30 Vca	0,02-1,0 A
G Fan (Ventilador)	20-30 Vca	0,02-0,5 A
O/B Changeover (Comutação)	20-30 Vca	0,02-0,5 A
L/A Input (Entrada)	20-30 Vca	0,02-0,5 A

Solução de problemas

Se tiver dificuldades com o termostato, tente as seguintes sugestões.
A maioria dos problemas pode ser corrigida de forma rápida e fácil.

O visor está em branco

• Verifique o disjuntor e reinicie-o, se necessário.
• Certifique-se de que o interruptor de alimentação do sistema de aquecimento e resfriamento está ligado.
• Certifique-se de que a porta da fornalha está bem fechada.
• Certifique-se de que as pilhas alcalinas AA novas estão instaladas corretamente.

O sistema de aquecimento ou resfriamento não responde

• Pressione o botão Mode (Modo) para definir o sistema como Heat (Aquecimento). Certifique-se de que a temperatura desejada está definida acima da temperatura interna.
• Pressione o botão Mode (Modo) para definir o sistema como Cool (Resfriamento). Certifique-se de que a temperatura desejada está definida abaixo da temperatura interna.
• Verifique o disjuntor e reinicie-o, se necessário.
• Certifique-se de que o interruptor de alimentação do sistema de aquecimento e resfriamento está ligado.
• Certifique-se de que a porta da fornalha está bem fechada.
• Aguarde 5 minutos para que o sistema responda.

As configurações de temperatura não mudam

Certifique-se de que as temperaturas de aquecimento e resfriamento estão definidas para intervalos aceitáveis:

• Heat (Aquecimento): 4,5 °C a 32,0 °C (40 °F a 90 °F)
• Cool (Resfriamento): 10,0 °C a 37,0 °C (50 °F a 99 °F)

"Cool On" (Resfriamento ligado) ou "Heat On" (Aquecimento ligado) está piscando

• O recurso de proteção do compressor está ativado. Aguarde 5 minutos para que o sistema reinicie com segurança, sem danificar o compressor.

O aquecimento auxiliar funciona no resfriamento

• Para sistemas de bomba de calor, verifique se não há um fio conectado a W em sistemas UWP. Consulte "Fiação de sistemas de bomba de calor".

O resfriamento funciona com uma solicitação de aquecimento

• Para sistemas de bomba de calor, verifique se não há um fio conectado a W em sistemas UWP. Consulte "Fiação de sistemas de bomba de calor".

RISCO DE CHOQUE ELÉTRICO
Pode causar choque elétrico ou danos ao equipamento. Desconecte a alimentação antes de iniciar a instalação.

RISCO DE DANOS AO EQUIPAMENTO
A proteção do compressor é ignorada durante o teste. Para evitar danos ao equipamento, evite acionar o compressor rapidamente.

AVISO DE MERCÚRIO
Se este produto estiver substituindo um controle que contenha mercúrio em um tubo selado, não coloque o controle antigo no lixo. Entre em contato com a autoridade local de gestão de resíduos para obter instruções sobre reciclagem e descarte adequado.

Assistência ao cliente

Para obter assistência com este produto, visite customer.honeywell.com.

Ou ligue gratuitamente para o Atendimento ao Cliente da Honeywell em 1-800-468-1502.

Puxe para remover o termostato do UWP.

Home and Building Technologies (Tecnologias para lares e edifícios)
Nos EUA:
Honeywell
715 Peachtree Street NE
Atlanta, GA 30308
customer.honeywell.com

^® Marca registrada nos EUA.
© 2018 Honeywell International Inc.
33-00181EFS—11 M.S. Rev. 02-18
Impresso nos EUA.

Referências

• Portal do cliente Honeywell

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar Manual do termostato programável Honeywell T6 Pro

Idiomas disponíveis
