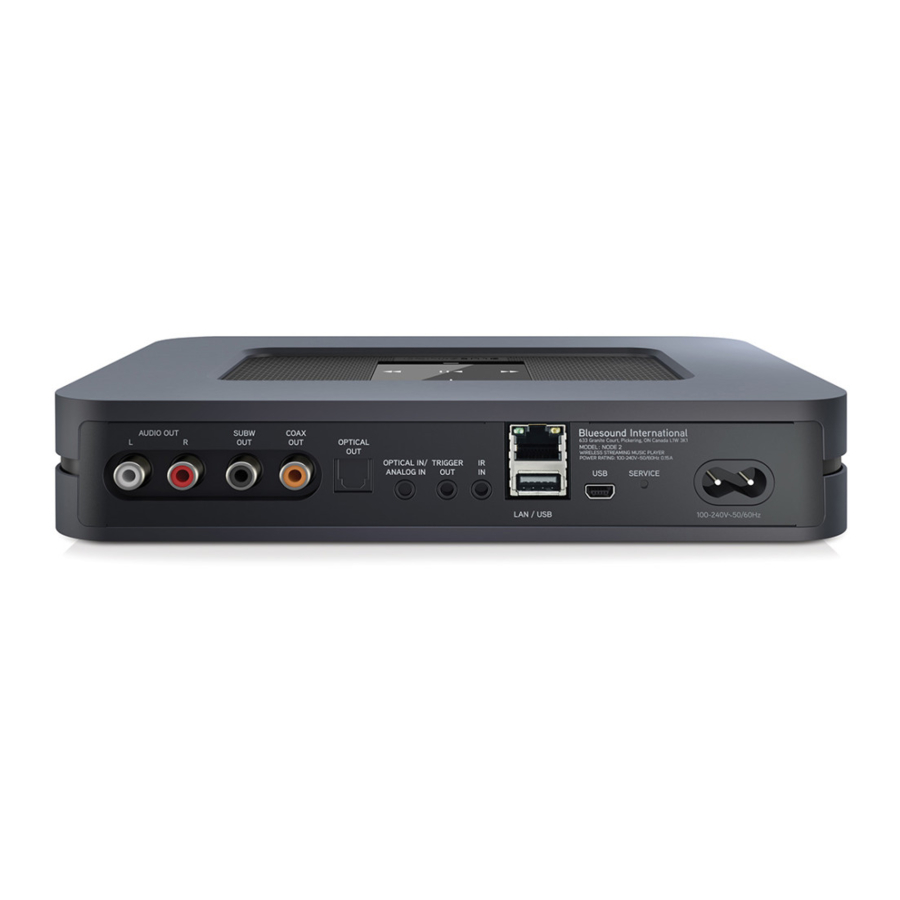

Instruções de montagem da interface PCB para Bluesound Node 2/2i
Montagem
| Remova a tampa traseira puxando-a nos locais indicados. |  |
| Remova os dois parafusos superiores indicados. |  |
| Levante a parte superior da caixa inclinando-a apenas na parte de trás do dispositivo, até ouvir "cliques" altos. Em seguida, levante-a para cima, tendo cuidado para não quebrar as fitas e os cabos. |  |
| Coloque a caixa superior cuidadosamente ao lado. Não desconecte os cabos, os conectores são fixados com adesivo. |  |
| Desconecte o conector pequeno e o grande. Pode usar alicates mais compridos para isso. |  |
| Remova os parafusos indicados pelas setas. |  |
| Remova os parafusos no painel traseiro. |  |
| Após remover a fonte de alimentação de fábrica e a placa de reforço, procure o pino de retenção. Insira a nova interface de forma que o pino indicado entre no orifício de retenção no módulo. |  |
| Aparafuse o módulo e instale também a placa de reforço conforme mostrado na imagem. |  |
| Conecte o conector JST grande ao conector na placa-mãe. Torça ligeiramente o chicote de cabos, tendo cuidado para não os puxar para fora da ficha. |  |
| Monte o painel traseiro - aparafuse o parafuso preto no orifício indicado. |  |
| Feche a caixa encaixando primeiro as travas indicadas. Se não conseguir, use um pouco de força. |  |
| Aparafuse os parafusos pretos de volta no lugar. |  |
| Instale a tampa do painel traseiro. |  |
| Após a instalação, devem permanecer: a fonte de alimentação de fábrica e dois parafusos prateados. Se os componentes forem diferentes, verifique a montagem correta. |  |
Informações adicionais
Medição e regulação
A fonte de alimentação exigida pelo módulo deve estar entre 5 e 5,1V. O módulo possui pontos de medição de tensão - descritos: VCC e GND. Eles são usados para medir a tensão sob carga. Eles podem facilitar o ajuste fino da fonte de alimentação (se a fonte de alimentação tiver essa possibilidade).
Polarização do conector:
Especificações
- Tensão de alimentação: 5V DC
- Corrente da fonte de alimentação: min 2A
- Fusível de 3A incorporado
- Proteção contra curto-circuito e sobrecarga: ≥ 6V
- Proteção contra polaridade inversa
- LEDs indicando o funcionamento do módulo (superior: tensão de controlo, inferior: tensão principal)
A peça "U2" é um fusível. Faz parte dos recursos de segurança e é uma peça substituível (peça sobressalente anexada ao manual). Queimar o fusível é deliberado para proteger o dispositivo e sua substituição não é coberta pela garantia. Pode atuar devido à tensão ou conexão incorreta da fonte de alimentação.
Se necessário, pode ser usada uma substituição com os seguintes parâmetros:
- Tipo de operação: fusível de ação rápida
- Caixa SMD - 1206
- Tensão 32V, máximo permitido 63V
- Corrente do fusível 3A
- Resistência máxima permitida: 30 mOhm (0,03 Ohm)
- Queda de tensão máxima permitida: 90 mV (0,09 V) com corrente de 3A
Descarregar manual
Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.
Descarregar Instruções de montagem da interface PCB para Bluesound Node 2/2i
