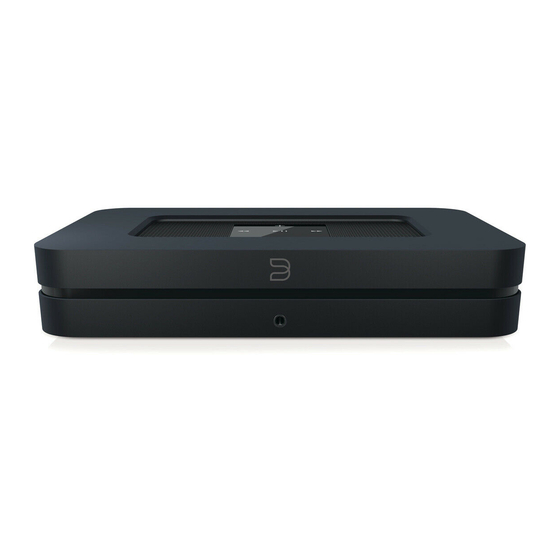

Manualul de utilizare Bluesound Node 2

Bine ați venit la Bluesound, Hi-Fi pentru generația Wi-Fi.

Bluesound vă transformă biblioteca muzicală digitală locală, punând muzica vieții dvs. la îndemână. Aglomerația de CD-uri este relegată într-o epocă anterioară! Smartphone-ul, desktopul sau tableta dvs. care rulează aplicația Bluesound vă controlează acum muzica.

Sistemul dvs. muzical Bluesound este, de asemenea, un dispozitiv sofisticat de streaming pe Internet, care vă permite să ascultați o gamă largă de furnizori de servicii muzicale pe Internet. Bluesound oferă, de asemenea, acces la servicii de abonament muzical care oferă cataloage extinse cu milioane de melodii transmise în flux prin internet în timp real. TuneIn Radio transformă fiecare post de radio din lume într-un post local prin magia internetului.

Pentru a profita pe deplin de toate aceste funcții Bluesound, este necesară o rețea de domiciliu robustă, prin cablu sau wireless, și o conexiune de mare viteză la Internet fiabilă, furnizată de un modem DSL sau prin cablu. Accesul la internet trebuie contractat și instalat de furnizorul local de servicii de internet. Pentru zonele îndepărtate, există opțiuni de satelit pentru accesul la internet de mare viteză.

Înainte de a vă înregistra la un abonament muzical sau la un serviciu cloud, vă sugerăm să analizați planul de servicii de internet și să vă asigurați că aveți suficientă viteză de internet și lățime de bandă pentru a oferi streaming neîntrerupt. Majoritatea furnizorilor de servicii de internet oferă mai multe planuri și vă pot ajuta să faceți cea mai bună alegere.

Pentru instrucțiuni detaliate despre modul de control al playerului Bluesound, vizitați site-ul nostru web la: www.bluesound.com.

Accesorii incluse

Cablu stereo RCA la RCA

Mini mufă stereo de 3,5 mm la cablu RCA

Cablu de alimentare CA de 120 V

Cablu de alimentare CA de 230 V

Cablu Ethernet

Adaptor mini jack la Toslink

Prezentare generală

1 INDICATOR DE STARE

Mai jos este un tabel cu codurile de clipire LED și descrierile corespunzătoare.

2 BUTON LED/SILENȚIOS: Acest buton are mai multe funcții - un indicator al conectivității la rețea și un buton MUTE (SILENȚIOS). Pentru o listă completă a codurilor de clipire LED, consultați #1 – Coduri de clipire. Apăsați pentru a dezactiva temporar ieșirea audio. Apăsați din nou pentru a restabili sunetul din modul silențios. Când este selectat modul MUTE (SILENȚIOS), indicatorul LED va clipi albastru.

3 +, - (VOLUM): Comutați oricare dintre butoane pentru a varia nivelul volumului. Nivelul volumului nu se va modifica dacă apăsați și mențineți apăsat oricare dintre butoane.
(+): Creșterea nivelului volumului
(-): Scăderea nivelului volumului

4 TRACK ANTERIOR/TRACK URMĂTOR: Aceste butoane pot fi utilizate pentru a reveni la trackul anterior ◄◄ sau pentru a trece la trackul următor ►► din playlistul dvs. curent.

5 AUDIO OUT: Conectați-vă la intrarea audio analogică corespunzătoare a unui amplificator, receptor sau sistem stereo.

6 SUBW (SUBWOOFER) OUT: Un subwoofer poate fi, de asemenea, conectat direct la NODE 2. Conectați SUBW OUT la un subwoofer alimentat ("activ").

7 COAX OUT: Folosind un cablu coaxial (nu este furnizat), conectați un capăt la COAX OUT al NODE 2 și celălalt capăt la intrarea coaxială corespunzătoare a dispozitivelor compatibile, cum ar fi receptoare, plăci de sunet pentru computer sau alte procesoare digitale.

8 OPTICAL OUT: Folosind un cablu optic digital (nu este furnizat), conectați un capăt la OPTICAL OUT al NODE 2 și celălalt capăt la intrarea audio digitală corespunzătoare a dispozitivelor compatibile, cum ar fi receptoare, plăci de sunet pentru computer sau alte procesoare digitale.

9 OPTICAL IN/ANALOG IN: Folosind un cablu audio stereo de 3,5 mm (furnizat), conectați un capăt la Analog In al NODE 2 și celălalt capăt la ieșirea analogică corespunzătoare a altor dispozitive compatibile. Sursa va apărea ca intrare analogică în sertarul de navigare al aplicației Bluesound. Folosind adaptorul mini jack de 3,5 mm la Toslink (inclus cu NODE 2), poate fi adăugată și o sursă optică digitală. Aceasta va apărea ca intrare optică în sertarul de navigare.

10 TRIGGER OUT: Un semnal de 12 V CC este disponibil folosind TRIGGER OUT. Semnalul de 5 V CC poate fi utilizat pentru a controla sau a activa alte dispozitive externe echipate cu o intrare de trigger corespunzătoare de 5 V folosind un cablu audio mono de 3,5 mm. Este necesar un cablu audio stereo de 3,5 mm pentru dispozitivele externe de 12 V.

11 IR IN: Un prelungitor cu infraroșu poate fi conectat pentru a permite telecomenzilor cu învățare programabilă să controleze volumul și selecția sursei atunci când un NODE 2 este stocat într-un mod în care senzorul IR al panoului frontal nu este vizibil.

12 LAN PORT: Conexiunea LAN PORT poate fi utilizată cu cablul Ethernet furnizat. Aceasta este o conexiune opțională, deoarece NODE 2 poate fi conectat la rețea printr-o conexiune Wi-Fi la router. Pentru a configura NODE 2 folosind portul LAN, este necesară o conexiune Ethernet prin cablu. Folosind cablul Ethernet furnizat, conectați un capăt al cablului Ethernet la portul LAN al routerului dvs. de bandă largă Ethernet prin cablu și celălalt capăt la portul LAN al NODE 2.

13 USB (TIP A): Conectați un dispozitiv de stocare în masă USB sau un adaptor Bluetooth la intrarea USB. Dispozitivele tipice de stocare în masă USB compatibile cu NODE 2 includ dispozitivele portabile de memorie flash și unitățile hard disk externe (formatate FAT32).

14 SERVICE: Utilizați portul SERVICE împreună cu USB (Tip B Mini) pentru a încărca inițial firmware-ul pe Player. Acesta nu este destinat utilizării de către consumatori. Numai personalul de service autorizat Bluesound poate accesa acest port USB și butonul de control SERVICE.

15 AC MAINS INPUT: NODE 2 este furnizat cu două cabluri de alimentare CA separate. Selectați cablul de alimentare CA adecvat pentru regiunea dvs. Înainte de a conecta ștecherul la priza de perete, conectați ferm celălalt capăt al cablului de alimentare CA la priza de intrare AC Mains a NODE 2. Nu forțați niciodată ștecherul într-o priză de perete. Un adaptor poate fi necesar în anumite regiuni. Deconectați întotdeauna ștecherul de la priza de perete mai întâi, înainte de a deconecta cablul de la priza de intrare AC Mains a NODE 2.

16 FRONT PANEL HEADPHONE JACK: O mufă pentru căști de 3,5 mm este situată în partea din față a NODE 2.

ACEASTA ESTE O RESETARE LA VALORILE DIN FABRICĂ A PLAYERULUI DVS. TOATĂ PERSONALIZAREA, INCLUSIV CONFIGURAREA REȚELEI WI-FI, PARTAJĂRILE DE FIȘIERE ȘI PLAYLISTURILE SALVATE SE VOR PIERDE. VA TREBUI SĂ LE RECREAȚI ODATĂ TERMINAT. ACEST PROCES ESTE RECOMANDAT NUMAI DACĂ PLAYERUL DVS. NU FUNCȚIONEAZĂ ȘI O ACTUALIZARE DE FIRMWARE INTERNET A EȘUAT. PENTRU ORICE ÎNTREBĂRI SAU NELĂMURI CONTACTAȚI UN REPREZENTANT AUTORIZAT AL CLIENȚILOR BLUESOUND ÎNAINTE DE A CONTINUA!

Pași pentru resetarea la valorile din fabrică:

1. Deconectați playerul de la sursa de alimentare electrică.
2. Așteptați 10 secunde
3. Reconectați alimentarea
4. LED-ul va clipi albastru – odată ce îl vedeți devenind roșu, atingeți și mențineți apăsată pictograma LED Mute (Silențios) (va deveni imediat verde și apoi înapoi roșu) - nu dați drumul LED-ului.
5. Odată ce LED-ul devine din nou roșu, continuați să mențineți apăsat butonul timp de 30 de secunde.
6. După 30 de secunde, LED-ul va începe să clipească roșu – apoi eliberați butonul.

Toată personalizarea playerului Bluesound va fi eliminată și restaurată la setările din fabrică.

IMPORTANT: Dacă îndepărtați degetul de pe LED în orice moment înainte ca LED-ul să înceapă să clipească roșu, resetarea la valorile din fabrică va fi anulată și playerul va rămâne în modul Upgrade. Pur și simplu repetați pașii pentru a reseta playerul la valorile din fabrică.

Veți ști că resetarea la valorile din fabrică a reușit dacă playerul revine la modul Hotspot (conexiune wireless - LED-ul va deveni verde continuu). Dacă playerul este conectat la rețeaua dvs. printr-o conexiune Ethernet prin cablu, se va conecta pur și simplu ca și cum ar fi un player nou (LED-ul va deveni albastru continuu).

www.bluesound.com

@ Bluesound International, BlueSound, marca stilizată și logotipul „B”, sintagma „HiFi pentru o generație wireless”, NODE 2 și toate celelalte nume de produse și sloganuri Bluesound sunt mărci comerciale sau mărci comerciale înregistrate ale Bluesound International, o divizie a Lenbrook Industries Limited. Toate celelalte sigle și servicii sunt mărci comerciale sau mărci de servicii ale proprietarilor respectivi.

Referințe

• Difuzoare și componente multi-room wireless pentru streaming de muzică - Bluesound

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați Manualul de utilizare Bluesound Node 2

S-ar putea să-ți placă și

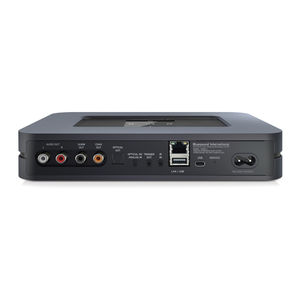

Instrucțiuni de asamblare a interfeței PCB pentru Bluesound Node 2/2i
