Manual de utilizare Bluesound Node 2

Bine ați venit la Bluesound, Hi-Fi pentru generația Wi-Fi.

Bluesound transformă biblioteca dvs. locală de muzică digitală, punând muzica vieții dvs. la îndemână. Aglomerația de CD-uri este retrogradată într-o eră anterioară! Smartphone-ul, desktopul sau tableta dvs. care rulează aplicația Bluesound vă controlează acum muzica.

Sistemul dvs. de muzică Bluesound este, de asemenea, un dispozitiv sofisticat de streaming pe internet, care vă permite să ascultați o gamă largă de furnizori de servicii de muzică pe internet. Bluesound oferă, de asemenea, acces la servicii de abonament de muzică, cu cataloage extinse de milioane de melodii transmise în flux prin internet în timp real. TuneIn Radio transformă fiecare post de radio din lume într-un post local prin magia internetului.

Pentru a profita din plin de toate aceste capacități Bluesound, este necesară o rețea de domiciliu cablată sau wireless robustă și o conexiune fiabilă la internet de mare viteză, furnizată de un modem DSL sau prin cablu. Accesul la internet trebuie contractat și instalat de furnizorul dvs. local de servicii de internet. Pentru zonele îndepărtate, există opțiuni de satelit pentru acces la internet de mare viteză.

Înainte de a vă înscrie la un abonament de muzică sau la un serviciu cloud, vă sugerăm să vă revizuiți planul de servicii de internet și să vă asigurați că aveți suficientă viteză și lățime de bandă pentru a oferi streaming neîntrerupt. Majoritatea furnizorilor de servicii de internet oferă planuri multiple și vă pot ajuta să faceți cea mai bună alegere.

Pentru instrucțiuni detaliate despre cum să vă controlați playerul Bluesound, vizitați site-ul nostru web la: www.bluesound.com.

Accesorii incluse

Cablu stereo RCA la RCA

Mufă mini stereo de 3,5 mm la cablu RCA

Cablu de alimentare CA de 120V

Cablu de alimentare CA de 230V

Cablu Ethernet

Adaptor mini jack la Toslink

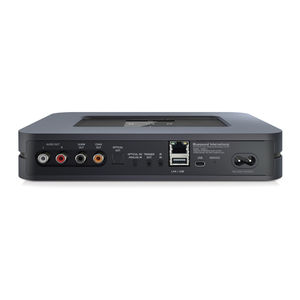

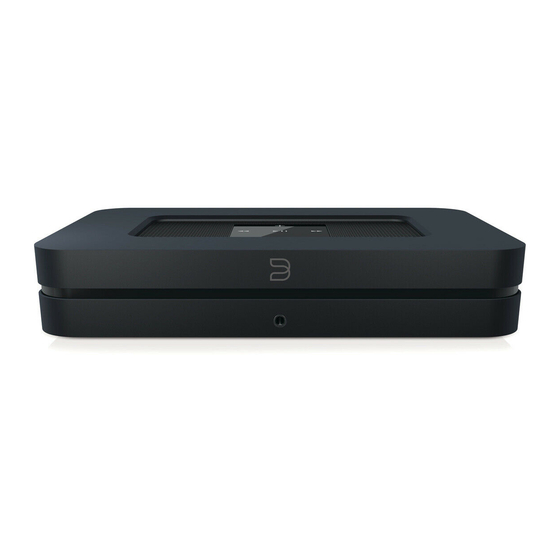

Prezentare generală

1 INDICATOR DE STARE

Mai jos este un tabel cu codurile de clipire ale LED-ului și descrierile corespunzătoare.

2 BUTON LED/SILENȚIOS: Acest buton are mai multe funcții - un indicator al conectivității la rețea și un buton MUTE (SILENȚIOS). Pentru o listă completă a codurilor de clipire ale LED-ului, consultați #1 – Coduri de clipire. Apăsați pentru a opri temporar ieșirea audio. Apăsați din nou pentru a restabili sunetul din modul silențios. Când este selectat modul MUTE, indicatorul LED va clipi albastru.

3 +, - (VOLUM): Comutați oricare dintre butoane pentru a varia nivelul volumului. Nivelul volumului nu se va modifica dacă apăsați și mențineți apăsat oricare dintre butoane.
(+): Creșteți nivelul volumului
(-): Reduceți nivelul volumului

4 PIESA ANTERIOARĂ/URMĂTOAREA PIESĂ: Aceste butoane pot fi utilizate pentru a reveni la piesa anterioară ◄◄ sau pentru a sări la piesa următoare ►► din lista de redare curentă.

5 AUDIO OUT: Conectați-vă la intrarea audio analogică corespunzătoare a unui amplificator, receptor sau sistem stereo.

6 SUBW (SUBWOOFER) OUT: Un subwoofer poate fi conectat direct și la NODE 2. Conectați SUBW OUT la un subwoofer alimentat („activ”).

7 COAX OUT: Folosind un cablu coaxial (nu este furnizat), conectați un capăt la COAX OUT al NODE 2 și celălalt capăt la intrarea coaxială corespunzătoare a dispozitivelor compatibile, cum ar fi receptoare, plăci de sunet pentru computer sau alți procesoare digitale.

8 OPTICAL OUT: Folosind un cablu optic digital (nu este furnizat), conectați un capăt la OPTICAL OUT al NODE 2 și celălalt capăt la intrarea audio digitală corespunzătoare a dispozitivelor compatibile, cum ar fi receptoare, plăci de sunet pentru computer sau alți procesoare digitale.

9 OPTICAL IN/ANALOG IN: Folosind un cablu audio stereo de 3,5 mm (furnizat), conectați un capăt la Analog In al NODE 2 și celălalt capăt la ieșirea analogică corespunzătoare a altor dispozitive compatibile. Sursa va apărea ca o intrare analogică în sertarul de navigare al aplicației Bluesound. Folosind adaptorul mini jack de 3,5 mm la Toslink (inclus cu NODE 2), poate fi adăugată și o sursă optică digitală. Aceasta va apărea ca intrare optică în sertarul de navigare.

10 TRIGGER OUT: Un semnal de 12V DC este disponibil folosind TRIGGER OUT. Semnalul de 5V DC poate fi utilizat pentru a controla sau activa alte dispozitive externe echipate cu o intrare de declanșare de 5V corespunzătoare, folosind un cablu audio mono de 3,5 mm. Este necesar un cablu audio stereo de 3,5 mm pentru dispozitivele externe de 12V.

11 IR IN: Un extender infraroșu poate fi conectat pentru a permite telecomenzilor programabile de învățare să controleze volumul și selectarea sursei atunci când un NODE 2 este stocat într-un mod în care senzorul IR al panoului frontal nu este vizibil.

12 LAN PORT: Conexiunea LAN PORT poate fi utilizată cu cablul Ethernet furnizat. Aceasta este o conexiune opțională, deoarece NODE 2 poate fi conectat la rețea printr-o conexiune Wi-Fi la router. Pentru a configura NODE 2 folosind LAN Port, este necesară o conexiune Ethernet prin cablu. Folosind cablul Ethernet furnizat, conectați un capăt al cablului Ethernet la portul LAN al routerului dvs. de bandă largă Ethernet prin cablu și celălalt capăt la portul LAN al NODE 2.

13 USB (TYPE A): Conectați un dispozitiv de stocare în masă USB sau un adaptor Bluetooth la intrarea USB. Dispozitivele tipice de stocare în masă USB compatibile cu NODE 2 includ dispozitivele portabile de memorie flash și unitățile hard disk externe (formatate FAT32).

14 SERVICE: Utilizați portul SERVICE împreună cu USB (Type B Mini) pentru a încărca inițial firmware-ul pe Player. Acesta nu este destinat utilizării de către consumatori. Doar personalul de service autorizat Bluesound poate accesa acest port USB și butonul de control SERVICE.

15 AC MAINS INPUT: NODE 2 este livrat cu două cabluri de alimentare CA separate. Selectați cablul de alimentare CA adecvat pentru regiunea dvs. Înainte de a conecta ștecherul la priza de perete, conectați ferm celălalt capăt al cablului de alimentare CA la priza de intrare CA Mains a NODE 2. Nu forțați niciodată ștecherul într-o priză de perete. Un adaptor poate fi necesar în anumite regiuni. Deconectați întotdeauna mai întâi ștecherul de la priza de perete, înainte de a deconecta cablul de la priza de intrare CA Mains a NODE 2.

16 FRONT PANEL HEADPHONE JACK: O mufă pentru căști de 3,5 mm este situată pe partea frontală a NODE 2.

ACEASTA ESTE O RESETARE LA SETĂRILE DIN FABRICĂ A PLAYERULUI DVS. TOATĂ PERSONALIZAREA, INCLUSIV CONFIGURAREA REȚELEI WI-FI, PARTAJĂRILE DE FIȘIERE ȘI LISTELE DE REDARE SALVATE, VOR FI PIERDUTE. VA TREBUI SĂ LE RECREAȚI ODATĂ FINALIZATE. ACEST PROCES ESTE RECOMANDAT NUMAI DACĂ PLAYERUL DVS. NU FUNCȚIONEAZĂ ȘI O ACTUALIZARE DE FIRMWARE INTERNET A EȘUAT. PENTRU ORICE ÎNTREBĂRI SAU NELĂMURI CONTACTAȚI UN REPREZENTANT AUTORIZAT AL CLIENȚILOR BLUESOUND ÎNAINTE DE A CONTINUA!

Pași pentru resetarea la setările din fabrică:

1. Deconectați playerul de la sursa de alimentare electrică.
2. Așteptați 10 secunde
3. Reconectați alimentarea
4. LED-ul va clipi albastru – odată ce vedeți că devine roșu, atingeți și mențineți apăsată pictograma de silențiere a LED-ului (se va transforma imediat în verde și apoi înapoi în roșu) - nu dați drumul LED-ului.
5. Odată ce LED-ul revine la roșu, continuați să țineți apăsat butonul timp de 30 de secunde.
6. După 30 de secunde, LED-ul va începe să clipească roșu – apoi eliberați butonul.

Toată personalizarea playerului Bluesound va fi eliminată și restaurată la setările din fabrică.

IMPORTANT: Dacă vă scoateți degetul de pe LED în orice moment înainte ca LED-ul să înceapă să clipească roșu, veți anula resetarea la setările din fabrică și veți lăsa playerul în modul de actualizare. Doar începeți din nou pașii pentru a reseta playerul la setările din fabrică.

Veți ști că resetarea la setările din fabrică a reușit dacă playerul revine la modul Hotspot (conexiune wireless - LED-ul va deveni verde continuu). Dacă playerul este conectat la rețeaua dvs. printr-o conexiune Ethernet prin cablu, se va conecta pur și simplu ca și cum ar fi un player nou (LED-ul va deveni albastru continuu).

www.bluesound.com

@ Bluesound International, BlueSound, cuvântul stilizat și logotipul „B”, sintagma „HiFi pentru o generație wireless”, NODE 2 și toate celelalte nume de produse și sloganuri Bluesound sunt mărci comerciale sau mărci comerciale înregistrate ale Bluesound International, o divizie a Lenbrook Industries Limited. Toate celelalte logo-uri și servicii sunt mărci comerciale sau mărci de servicii ale proprietarilor respectivi.
