Руководство пользователя Apogee Jam+

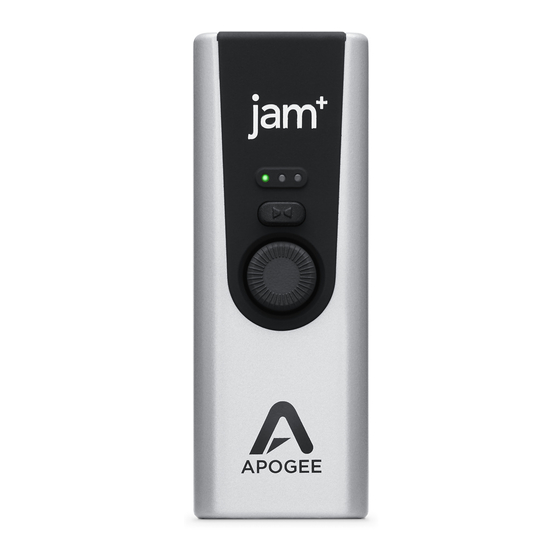

Обзор продукта Apogee Jam+

1. Инструментальный вход 1/4"
2. 3 многоцветных светодиода для индикации состояния, уровня входного сигнала и режима Blend
3. Регулятор Blend выхода на наушники для записи с низкой задержкой
4. Ручка регулировки входного усиления. Нажмите для выбора режима Overdrive или Clean
5. Выход 1/8" для наушников или активных колонок
6. USB-порт

В комплекте

• Apogee Jam+
• Инструкции по загрузке программного обеспечения BIAS FX JAM
• Руководство пользователя
• Гарантийный талон
• Кабель Lightning
• USB-кабель (Type C)
• USB-кабель (Type A)

Светодиоды индикатора состояния и уровня входного сигнала

1. Одиночный синий = питание включено, но нет подключения к программе записи
2. Одиночный зеленый = подключено и работает с программой записи
3. Зеленый слева направо = измеритель уровня звука в режиме Clean
4. Зеленый + оранжевый = приближается к максимальному уровню входного сигнала
5. Красный = перегрузка входа, усиление следует уменьшить
6. Оранжевый слева направо = измеритель уровня звука в режиме Overdrive
7. Одиночный белый = Blend включен, возвращается к уровню входного сигнала через 1 секунду

Подключение к компьютеру/iOS Apogee Jam+

1. Подключите кабель


2. Откройте программу записи и настройте дорожку



3. Подключите наушники к Jam+


4. Отрегулируйте усиление и Blend
5. Запись
6. Используйте кнопки громкости на компьютере/iOS-устройстве для регулировки уровня воспроизведения

Индикаторы и элементы управления Apogee Jam+

Ручка входного усиления

1. Поверните ручку Input Gain (входного усиления) для регулировки уровня входного сигнала


2. Меньше усиления Больше усиления

   Режим Clean


   Режим Overdrive

3. Светодиоды последовательно загораются зеленым или оранжевым цветом, указывая настройку усиления
4. Нажмите на ручку Gain (усиления), чтобы переключить режим Clean/Overdrive.


   Режим Clean


   Режим Overdrive

Кнопка управления Blend

1. Нажмите кнопку Blend, чтобы включить функцию мониторинга с низкой задержкой

2. Нажмите один раз, чтобы включить

3. Центральный белый светодиод указывает на включение Blend
   Соотношение микса в наушниках: 50% приложение, 50% вход
4. Нажмите еще раз, чтобы выключить


Выключенные светодиоды указывают на то, что функция Blend выключена

5. Соотношение микса в наушниках: 100% приложение

Декларации соответствия

Это устройство соответствует части 15 правил FCC. Эксплуатация осуществляется при соблюдении следующих двух условий:

(1) Это устройство не должно создавать вредных помех, и (2) это устройство должно принимать любые получаемые помехи, включая помехи, которые могут вызвать нежелательную работу. Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC.

Изменения или модификации, не одобренные явным образом Apogee Electronics Corporation, могут лишить пользователя права на эксплуатацию оборудования.

Номинальное напряжение: 3,3-5 В 100 мА USB 2.0

Уведомление Министерства промышленности Канады
Этот цифровой аппарат класса B соответствует всем требованиям канадских правил в отношении оборудования, вызывающего помехи. Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Декларация соответствия – CE
Apogee Electronics Corporation настоящим заявляет, что продукт JAM Plus, к которому относится данная декларация, соответствует следующим стандартам или другим нормативным документам:

(EN50081-1/EN55022; 1995) и (EN50082-1/IEC 801-2, 3, 4; 1992) в соответствии с положениями: (73/23/EEC – Директива по низковольтному оборудованию) и (89/336/EEC – Директива по электромагнитной совместимости)

Декларация соответствия – CE
Apogee Electronics Corporation настоящим заявляет, что продукт JAM Plus, к которому относится данная декларация, соответствует следующим стандартам или другим нормативным документам:

(EN50081-1/EN55022; 1995) и (EN50082-1/IEC 801-2, 3, 4; 1992) в соответствии с положениями: (73/23/EEC – Директива по низковольтному оборудованию) и (89/336/EEC – Директива по электромагнитной совместимости)

Декларация соответствия – Япония
Apogee Electronics Corporation настоящим заявляет, что JAM Plus, к которому относится данная декларация, соответствует стандарту VCCI класса A.

Декларация соответствия – Австралия
Apogee Electronics Corporation настоящим заявляет, что JAM Plus соответствует требованиям стандарта AN/NZS.

Использование значков "Сделано для iPhone", "Сделано для iPad" и "Сделано для iPod" означает, что аксессуар был разработан для подключения непосредственно к продукту(ам) Apple, указанному(ым) на значке, и был сертифицирован разработчиком на соответствие стандартам производительности Apple. Apple не несет ответственности за работу этого устройства или его соответствие стандартам безопасности и нормативным требованиям. Обратите внимание, что использование этого аксессуара с продуктом Apple может повлиять на беспроводную связь.

Информация о регистрации

Не забудьте зарегистрировать свой JAM Plus, заполнив онлайн-форму регистрации на нашем
веб-сайте: www.apogeedigital.com/register

Преимущества регистрации включают доступ к бесплатной экспертной технической поддержке по электронной почте или телефону, важные уведомления по электронной почте о новых функциях и важных обновлениях, а также уведомления о новых продуктах Apogee до их публичного объявления.

Пожалуйста, направляйте любые вопросы своему дилеру или непосредственно в Apogee по адресу:
APOGEE ELECTRONICS CORPORATION
1715 Berkeley St Santa Monica, CA 90404, USA
ТЕЛ.: (310) 584-9394, ФАКС: (310) 584-9385

Веб-сайт:
www.apogeedigital.com

База знаний:
www.apogeedigital.com/knowledgebase

Поддержка:
www.apogeedigital.com/support

www.apogeedigital.com

© 2018, Apogee Electronics Corp. Все права защищены.
PN: 0070-0012-0000 Rev. 2.0 | AN: 2740-0054-0000 Rev. 2.0
