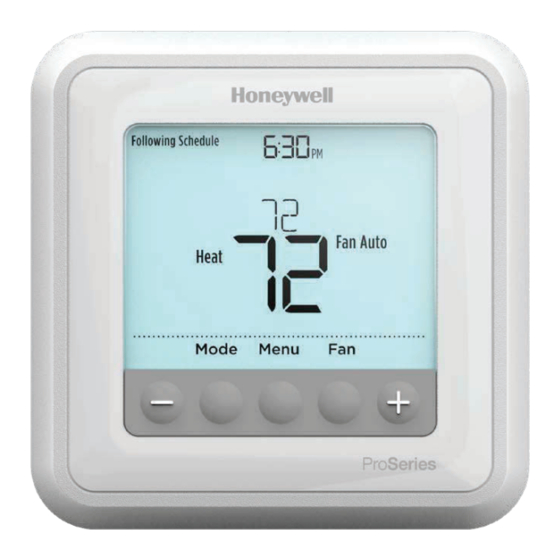

Priročnik za programirljivi termostat Honeywell T6 Pro

Paket vključuje

• Termostat T6 Pro
• Montažni sistem UWP™
• Standardni namestitveni adapter Honeywell (adapter za J-škatlo)
• Okrasna pokrivna plošča Honeywell – majhna; velikost 4-49/64 in x 4-49/64 in x 11/32 in (121 mm x 121 mm x 9 mm)
• Vijaki in sidra
• 2 AA bateriji
• Navodila za namestitev in uporabniški priročnik

Izbirna namestitev pokrivne plošče

OPOMBA: Če izbirna pokrivna plošča ni potrebna, glejte »Namestitev montažnega sistema UWP«.

Uporabite izbirno pokrivno ploščo, ko:

• Nameščate termostat na električno priključno omarico
• Ali ko morate prekriti vrzel v barvi zaradi starega termostata.

1. Ločite adapter priključne omarice od pokrivne plošče. Glejte sliko 1.



2. Pritrdite adapter priključne omarice na steno ali električno omarico z uporabo katere koli od osmih lukenj za vijake. Vstavite in privijte pritrdilne vijake, priložene kompletu pokrivne plošče. Ne zategnite premočno. Glejte sliko 2. Prepričajte se, da je adapterska plošča vodoravna.



3. Pritrdite UWP tako, da ga obesite na zgornji kavelj adapterja priključne omarice in nato zaskočite spodnji del UWP na svoje mesto. Glejte sliko 3.



4. Zaskoči pokrivno ploščo na adapter priključne omarice. Glejte sliko 4.


Namestitev montažnega sistema UWP

5. Pred začetkom izklopite napajanje na odklopniku ali stikalu. Odprite paket, da poiščete UWP. Glejte sliko 5.



6. Postavite UWP na steno. Izravnajte in označite položaje lukenj. Glejte sliko 6.
   Izvrtajte luknje na označenih mestih in nato s kladivom rahlo udarite priložena stenska sidra v steno.
   ‒ Izvrtajte 7/32" luknje za suhomontažno steno.



7. Povlecite vrata navzven in vstavite žice skozi luknjo za ožičenje UWP. Glejte sliko 7.



8. Postavite UWP nad stenska sidra. Vstavite in privijte pritrdilne vijake, priložene UWP. Ne zategnite premočno. Zategnite, dokler se UWP ne premika več. Zaprite vrata. Glejte sliko 8.

   Uporabite 3 priložene vijake #8 1-1/2"

Možnosti napajanja

Vstavite žice R in C v določena priključka za primarno napajanje izmeničnega toka (priključek C ni obvezen, če so nameščene baterije, vendar je priporočljiv). Odstranite žice tako, da pritisnete jezičke priključkov.

Vstavite baterije AA za primarno ali rezervno napajanje.

Nastavitev drsnih jezičkov

Nastavite drsni jeziček R.

• Uporabite vgrajeni mostiček (drsni jeziček R) za razlikovanje med sistemi z enim ali dvema transformatorjema.
• Če je samo ena žica R in je priključena na priključek R, Rc ali RH, nastavite drsnik v zgornji položaj (1 žica).
• Če je ena žica priključena na priključek R in ena žica priključena na priključek Rc, nastavite drsnik v spodnji položaj (2 žici).

OPOMBA: Drsne jezičke za priključke U je treba pustiti na mestu za modele T6 Pro.

Montažni sistem UWP

Drsni jeziček R/Rc

Oznake priključkov za ožičenje

Opomba: Vsi priključki morda ne bodo uporabljeni, odvisno od vrste sistema, ki se ožičuje. Najpogosteje uporabljeni priključki so osenčeni.

S	Vhod za žična notranja ali zunanja tipala (samo TH6320U in TH6220U)
S
Y	Kontaktor kompresorja (stopnja 1)
Y2	Kontaktor kompresorja (stopnja 2)
G	Rele ventilatorja
C	Skupni 24 VAC. Za sisteme z 2 transformatorjema uporabite skupno žico iz transformatorja za hlajenje.
U	Neuporabljeno
U
L/A-A	Vhod za napako toplotne črpalke (potrebna je skupna žica (C) za LA/A)
O/B	Preklopni ventil
AUX - W2	Pomožni toplotni rele Toplotni rele (stopnja 2)
E	Rele za toploto v sili
W	Toplotni rele (stopnja 1)
K	Povežite s K na modulu za varčevanje z žicami**
R	Napajanje 24 VAC iz transformatorja za ogrevanje*
Rc	Napajanje 24 VAC iz transformatorja za hlajenje*

* Priključek je mogoče premostiti z drsnim jezičkom. Glejte »Nastavitev drsnih jezičkov« zgoraj.

** Modul za varčevanje z žicami THP9045A1023 se uporablja v sistemih za ogrevanje/hlajenje, ko imate na termostatu samo štiri žice in potrebujete peto žico za skupno žico. Uporabite priključek K namesto priključkov Y in G na običajnih sistemih ali sistemih s toplotno črpalko, da zagotovite nadzor ventilatorja in kompresorja prek ene žice – neuporabljena žica nato postane vaša skupna žica. Za več informacij glejte navodila THP9045.

Ožičenje običajnih sistemov: prisilni zrak in hidravlika

Senčena območja spodaj veljajo samo za TH6320U/TH6220U ali kot je drugače navedeno.

Sistem 1H/1C (1 transformator)
R Napajanje [1]
Rc [R+Rc povezana z drsnim jezičkom] [2]
Y Kontaktor kompresorja
C 24VAC skupno [3]
W Rele za ogrevanje
G Rele za ventilator

Sistem 1H/1C (2 transformatorja)
R Napajanje (transformator za ogrevanje) [1]
Rc Napajanje (transformator za hlajenje) [1]
Y Kontaktor kompresorja
C 24VAC skupno [3, 4]
W Rele za ogrevanje
G Rele za ventilator

Sistem samo za ogrevanje
R Napajanje [1]
Rc [R+Rc povezana z drsnim jezičkom] [2]
C 24VAC skupno [3]
W Rele za ogrevanje

Sistem samo za ogrevanje z ventilatorjem
R Napajanje [1]
Rc [R+Rc povezana z drsnim jezičkom] [2]
C 24VAC skupno [3]
W Rele za ogrevanje
G Rele za ventilator

Sistem samo za ogrevanje (Serija 20) [5]
R Terminal ventila serije 20 "R" [1]
Rc [R+Rc povezana z drsnim jezičkom] [2]
Y Terminal ventila serije 20 "W"
C 24VAC skupno [3]
W Terminal ventila serije 20 "B"

Sistem samo za hlajenje
R Napajanje [1]
Rc [R+Rc povezana z drsnim jezičkom] [2]
Y Kontaktor kompresorja
C 24VAC skupno [3]
G Rele za ventilator

Sistem samo za ogrevanje (ventila cone za odpiranje z močjo) [5]
R Napajanje [1]
Rc [R+Rc povezana z drsnim jezičkom] [2]
W Ventil
C 24VAC skupno [3]

Sistem 2H/2C (1 transformator) [6]
R Napajanje [1]
Rc [R+Rc povezana z drsnim jezičkom] [2]
Y Kontaktor kompresorja (stopnja 1)
C 24VAC skupno [3]
W Rele za ogrevanje (stopnja 1)
G Rele za ventilator
W2 Rele za ogrevanje (stopnja 2)
Y2 Kontaktor kompresorja (stopnja 2)

OPOMBE
Specifikacije žice: Uporabite žico termostata od 18 do 22. Zaščiten kabel ni potreben.
[1] Napajanje. Zagotovite sredstva za odklop in zaščito pred preobremenitvijo, kot je potrebno.
[2] Premaknite drsni jeziček R na UWP na nastavitev R. Za več informacij glejte »Nastavitev drsnih jezičkov«.
[3] Izbirna skupna povezava 24VAC.
[4] Skupna povezava mora izhajati iz transformatorja za hlajenje.
[5] V ISU nastavite vrsto sistema za ogrevanje na sevalno ogrevanje. Nastavite število stopenj hlajenja na 0.
[6] V namestitveni nastavitvi nastavite vrsto sistema na običajno 2Heat/2Cool.

Ožičenje sistemov toplotne črpalke

Senčena območja spodaj veljajo samo za TH6320U/TH6220U ali kot drugače navedeno.

1H/1C sistem toplotne črpalke
R Napajanje [1]
Rc [R+Rc povezana z drsnim jezičkom] [2]
Y Kontaktor kompresorja
C Skupna 24 VAC [3]
O/B Preklopni ventil [7]
G Rele ventilatorja
W Ne uporabljajte tega priključka za aplikacije s toplotno črpalko!

2H/1C sistem toplotne črpalke [8]
R Napajanje [1]
Rc [R+Rc povezana z drsnim jezičkom] [2]
Y Kontaktor kompresorja
C Skupna 24 VAC [3]
O/B Preklopni ventil [7]
G Rele ventilatorja
Aux Pomožna toplota
E Rele za toploto v sili
L Vhod za napako toplotne črpalke
W Ne uporabljajte tega priključka za aplikacije s toplotno črpalko!

2H/2C sistem toplotne črpalke (samo TH6320U) [9]
R Napajanje [1]
Rc [R+Rc povezana z drsnim jezičkom] [2]
Y Kontaktor kompresorja (1. stopnja)
C Skupna 24 VAC [3]
O/B Preklopni ventil [7]
G Rele ventilatorja
Y2 Kontaktor kompresorja (2. stopnja)
L Vhod za napako toplotne črpalke
W Ne uporabljajte tega priključka za aplikacije s toplotno črpalko!

3H/2C sistem toplotne črpalke (samo TH6320U) [10]
R Napajanje [1]
Rc [R+Rc povezana z drsnim jezičkom] [2]
Y Kontaktor kompresorja (1. stopnja)
C Skupna 24 VAC [3]
O/B Preklopni ventil [7]
G Rele ventilatorja
Aux Pomožna toplota
E Rele za toploto v sili
Y2 Kontaktor kompresorja (2. stopnja)
L Vhod za napako toplotne črpalke
W Ne uporabljajte tega priključka za aplikacije s toplotno črpalko!

Sistem z dvojnim gorivom (samo TH6320U / TH6220U)
R Napajanje [1]
Rc [R+Rc povezana z drsnim jezičkom] [2]
Y Kontaktor kompresorja (1. stopnja)
C Skupna 24 VAC [3]
O/B Preklopni ventil [7]
G Rele ventilatorja
Aux Pomožna toplota
E Rele za toploto v sili
Y2 Kontaktor kompresorja (2. stopnja - če je potrebno) [11]
L Vhod za napako toplotne črpalke
S Zunanji senzor
S Zunanji senzor
W Ne uporabljajte tega priključka za aplikacije s toplotno črpalko!

OPOMBE
Specifikacije žice: Uporabite 18- do 22-žilno žico za termostat. Oklopljen kabel ni potreben.
[1] Napajanje. Zagotovite sredstva za odklop in zaščito pred preobremenitvijo, kot je potrebno.
[2] Premaknite drsni jeziček R na UWP v nastavitev R. Za več informacij glejte »Nastavitev drsnih jezičkov«.
[3] Izbirna skupna povezava 24 VAC.
[6] V namestitveni nastavitvi nastavite vrsto sistema na 2Heat/2Cool Conventional.
[7] V namestitveni nastavitvi nastavite preklopni ventil na O (za preklop na hlajenje) ali B (za preklop na ogrevanje).
[8] V ISU nastavite vrsto ogrevalnega sistema na toplotno črpalko. 1 kompresor in 1 stopnja rezervnega ogrevanja.
[9] V ISU nastavite vrsto ogrevalnega sistema na toplotno črpalko. 2 kompresorja in 0 stopenj rezervnega ogrevanja.
[10] V ISU nastavite vrsto ogrevalnega sistema na toplotno črpalko. 2 kompresorja in 1 stopnja rezervnega ogrevanja.
[11] Dvojno gorivo z Y2 samo za TH6320U.

Montaža termostata

1. Potisnite odvečno žico nazaj v stensko odprtino.
2. Zaprite vrata UWP. Morajo ostati zaprta brez izbočenja.
3. Poravnajte UWP s termostatom in nežno potiskajte, dokler se termostat ne zaskoči na svoje mesto.
4. Vklopite napajanje na omarici z varovalkami ali stikalu.


Nastavitev ure in datuma

Čas

1. Pritisnite Menu (meni) na termostatu.
2. Pritisnite + ali -, da greste na TIME. Pritisnite Select (izberi).
3. Pritisnite + ali -, da izberete med 12 ali 24 urami. Pritisnite Select (izberi).
4. Uporabite + ali -, da nastavite uro. Pritisnite Select (izberi).
5. Uporabite + ali -, da nastavite minute. Pritisnite Select (izberi) za izhod iz menija za uro.


Datum

1. Če ste že nastavili uro, nadaljujte s 2. korakom. Če ste na začetnem zaslonu, pritisnite Menu (meni) na svojem termostatu.
2. Pritisnite + ali -, da greste na DATE. Pritisnite Select (izberi).
3. Uporabite + ali -, da nastavite leto. Pritisnite Select (izberi).
4. Uporabite + ali -, da nastavite mesec. Pritisnite Select (izberi).
5. Uporabite + ali -, da nastavite dan. Pritisnite Select (izberi), da shranite in zaprete meni za datum.


Nastavitve delovanja sistema

1. Pritisnite gumb Mode (način), da preklopite na naslednji razpoložljivi sistemski način.
2. Preklapljajte med načini, dokler se ne prikaže zahtevani sistemski način, in ga pustite, da se aktivira.


OPOMBA: Razpoložljivi sistemski načini se razlikujejo glede na model in sistemske nastavitve.

System (sistemski) načini:
‒ Auto (samodejno)
‒ Heat (ogrevanje)
‒ Cool (hlajenje)
‒ Em Heat (ogrevanje v sili)
‒ Off (izklop)

Nastavitve delovanja ventilatorja

1. Pritisnite gumb Fan (ventilator), da preklopite na naslednji razpoložljivi način ventilatorja.
2. Preklapljajte med načini, dokler se ne prikaže zahtevani način ventilatorja, in ga pustite, da se aktivira.


OPOMBA: Razpoložljivi načini ventilatorja se razlikujejo glede na sistemske nastavitve.

Fan (načini ventilatorja):
‒ Auto: Ventilator deluje samo, ko je vklopljen sistem ogrevanja ali hlajenja.
‒ On: Ventilator je vedno vklopljen.
‒ Circ: Ventilator deluje naključno približno 33 % časa.

Opozorila ali opomniki*

1. Pritisnite Menu (Meni) in nato pritisnite +, dokler se na zaslonu ne prikaže ALRT.
2. Pritisnite Select (Izberi), da prikažete, katera opozorila so prisotna.
3. Prikaže se beseda SNZE (ODLOŽITEV).
4. Znova pritisnite Select (Izberi), da opomnik odložite za 7 dni.
5. Če želite počistiti opozorilo, pritisnite Select (Izberi), nato pritisnite +, da greste na CLER (Počisti).
6. Pritisnite Select (Izberi), da počistite opomnik.


* Nekaterih opozoril ni mogoče odložiti ali počistiti. Če se to zgodi, pokličite lokalnega strokovnjaka za ogrevanje in hlajenje. Sistem za ogrevanje in hlajenje bo morda potreboval servis.

Namestitvena nastavitev (ISU)

1. Približno 3 sekunde držite gumba CENTER (Sredina) in +. da vstopite v napredni meni.
2. Pritisnite Select (Izberi), da vstopite v ISU.
3. Pritisnite Select (Izberi), da se pomikate po možnostih nastavitve menija.
4. Pritisnite + ali -, da spremenite vrednosti ali izberete med razpoložljivimi možnostmi.
5. Pritisnite Select (Izberi) in potrdite svoje nastavitve ali pritisnite Back (Nazaj), da prezrete spremembe in se vrnete na zaslon menija ISU, da nadaljujete z urejanjem druge možnosti nastavitve.
6. Če želite dokončati postopek nastavitve in shraniti svojo nastavitev, pritisnite Home (Domov) in se vrnite na začetni zaslon.



OPOMBA: Celoten seznam vseh parametrov in možnosti nastavitve (ISU) se začne spodaj.

Napredne možnosti nastavitve (ISU)

OPOMBA: Odvisno od sistemskih nastavitev morda niso vse možnosti na voljo.

#ISU	Ime ISU	Možnosti ISU (tovarniška nastavitev je krepka)
120	Možnosti razporejanja	0 = Ni mogoče programirati 2 = 5-2 Programiranje 3 = 5-1-1 Programiranje 4 = 7-dnevno programiranje
125	Lestvica za prikaz temperature	0 = Fahrenheit 1 = Celsius
130	Zunanji senzor (Samo TH6320U / TH6220U)	0 = Brez 1 = Žični zunanji senzor
200	Vrsta ogrevalnega sistema	1 = Običajno prisilno ogrevanje zraka 2 = Toplotna črpalka 3 = Sevalno ogrevanje 5 = Brez (samo hlajenje)
205	Vrsta ogrevalne opreme	Običajno prisilno ogrevanje zraka: 1 = Plinsko prisilno ogrevanje standardne učinkovitosti 2 = Plinsko prisilno ogrevanje visoke učinkovitosti 3 = Oljno prisilno ogrevanje zraka 4 = Električno prisilno ogrevanje zraka 5 = Konvektor za toplo vodo Toplotna črpalka: 7 = Toplotna črpalka zrak-zrak 8 = Geotermalna toplotna črpalka Sevalno ogrevanje: 9 = Sevalno ogrevanje s toplo vodo 12 = Para
218	Preklopni ventil O/B	0 = O (O/B pri hlajenju) 1 = B (O/B pri ogrevanju)
220	Stopnje hlajenja / Stopnje kompresorja 200=Conv / 200=HP	0, 1, 2 Opomba: Pri modelu TH6210U je na voljo samo 1 stopnja kompresorja. Pri modelu TH6220U je na voljo samo 1 stopnja kompresorja, če je konfiguriran za toplotno črpalko.
221	Stopnje ogrevanja / Stopnje pomožnega ogrevanja	Stopnje ogrevanja: 1, 2 Stopnje pomožnega ogrevanja: 0, 1
230	Nadzor ventilatorja pri ogrevanju	1 = Oprema nadzira ventilator 2 = Termostat nadzira ventilator
253	Nadzor priključka Aux/E (fiksno na nastavitev "0" pri vseh modelih razen TH6320U)	0 = Hkrati poganja Aux in E 1 = Aux in E sta neodvisna
255	Vir pomožnega ogrevanja (samo toplotna črpalka) (samo TH6320U / TH6220U)	1 = Električno prisilno ogrevanje zraka 2 = Plinsko/oljno prisilno ogrevanje zraka (ali fosilno prisilno ogrevanje zraka)
256	Vir ogrevanja v sili (samo TH6320U)	1 = Električno prisilno ogrevanje zraka 2 = Plinsko/oljno prisilno ogrevanje zraka (ali fosilno prisilno ogrevanje zraka)
260	Zunanji komplet za fosilna goriva (samo TH6320U / TH6220U)	0 = Termostat nadzira pomožno ogrevanje 1 = Zunanji komplet za fosilna goriva nadzira pomožno ogrevanje
300	Preklop sistema	0 = Ročno 1 = Samodejno
303	Diferencial samodejnega preklopa	0°F do 5°F 0,0°C do 2,5°C Opomba: Diferencial NI mrtvo območje. Honeywell uporablja napreden algoritem, ki fiksira mrtvo območje pri 0°F. Nastavitev diferenciala je najmanjše število stopinj od nastavljene vrednosti, ki je potrebna za preklop iz zadnjega načina delovanja (ogrevanje ali hlajenje) v nasprotni način, ko je termostat v samodejnem preklopu. To je naprednejše od prejšnjih termostatov.
340	Padec pomožnega ogrevanja	0 = Udobje 2 = 2°F 3 = 3°F 4 = 4°F 5 = 5°F 6 = 6°F 7 = 7°F 8 = 8°F 9 = 9°F 10 = 10°F 11 = 11°F 12 = 12°F 13 = 13°F 14 = 14°F 15 = 15°F Opomba: Nastavitev 0 (udobje) je na voljo samo, če je pomožno ogrevanje (ISU 255) nastavljeno na električno.
350	Časovnik za višjo stopnjo za pomožno ogrevanje	0 = Izklop 1 = 30 minut 2 = 45 minut 3 = 60 minut 4 = 75 minut 5 = 90 minut 6 = 2 uri 7 = 3 ure 8 = 4 ure 9 = 5 ur 10 = 6 ur 11 = 8 ur 12 = 10 ur 13 = 12 ur 14 = 14 ur 16 = 16 ur
355	Blokada kompresorja / Točka uravnoteženja	-- = Izklop 5°F do 60°F (v korakih po 5°F) -15,0°C do 15,5°C (v korakih po 2,5°C ali 3,0°C) Opomba: Za nastavitev blokade kompresorja / točke uravnoteženja na napravi TH6320U / TH6220U uporabite žični senzor.
356	Zunanja blokada pomožnega ogrevanja	-- = Izklop 5°F do 65°F (v korakih po 5°F) -15,0°C do 18,5°C (v korakih po 2,5°C ali 3,0°C)
365	Hitrost cikla kompresorja (1. stopnja)	1 - 6
366	Hitrost cikla kompresorja (1. stopnja)	1 - 6
370	Hitrost ogrevalnega cikla (1. stopnja)	1 - 12
371	Hitrost ogrevalnega cikla (2. stopnja)	1 - 12
375	Pomožna toplota s hitrostjo ogrevanja	1 - 12
378	Hitrost ogrevalnega cikla Ogrevanje v sili (samo TH6320U)	1 - 12
387	Zaščita kompresorja	0 = Izklop 1 - 5 minut
425	Prilagodljivo inteligentno obnovitev	0 = Ne 1 = Da Opomba: Prilagodljivo inteligentno obnovitev (AIR) je nastavitev udobja. Ogrevalna ali hladilna oprema se bo vklopila prej in zagotovila, da se bo notranja temperatura ujemala z nastavljeno vrednostjo ob predvidenem času.
430	Najmanjša nastavljena vrednost hlajenja	50°F do 99°F (50°F) 10,0°C do 37,0°C (10,0°C)
431	Najvišja nastavljena vrednost ogrevanja	40°F do 90°F (90°F) 4,5°C do 32,0°C (32,0°C)
435	Zaklepanje tipkovnice	0 = Brez 1 = Delno 2 = Popolno
500	Ali je senzor notranje temperature ŽIČNO povezan z vašim sistemom? (Samo TH6320U / TH6220U)	0 = Ne 1 = Da
515	Vrsta notranjega senzorja (samo TH6320U / TH6220U)	0 = 10k 1 = 20k
520	Kateri senzorji se bodo uporabljali za NADZOR TEMPERATURE? (Več senzorjev je povprečnih) TH6320U / TH6220U samo)	1 = Samo termostat 2 = Samo žično 3 = Povprečje
702	Število zračnih filtrov	0 - 2
711	Opomnik za zamenjavo zračnega filtra 1	0 = Izklop 1 = 10 dni delovanja 2 = 20 dni delovanja 3 = 30 dni delovanja 4 = 45 dni delovanja 5 = 60 dni delovanja 6 = 90 dni delovanja 7 = 120 dni delovanja 8 = 150 dni delovanja 9 = 30 koledarskih dni 10 = 45 koledarskih dni 11 = 60 koledarskih dni 12 = 75 koledarskih dni 13 = 3 koledarske mesece 14 = 4 koledarske mesece 15 = 5 koledarskih mesecev 16 = 6 koledarskih mesecev 17 = 9 koledarskih mesecev 18 = 12 koledarskih mesecev 19 = 15 koledarskih mesecev
712	Opomnik za zamenjavo zračnega filtra 2	0 = Izklop 1 = 10 dni delovanja 2 = 20 dni delovanja 3 = 30 dni delovanja 4 = 45 dni delovanja 5 = 60 dni delovanja 6 = 90 dni delovanja 7 = 120 dni delovanja 8 = 150 dni delovanja 9 = 30 koledarskih dni 10 = 45 koledarskih dni 11 = 60 koledarskih dni 12 = 75 koledarskih dni 13 = 3 koledarske mesece 14 = 4 koledarske mesece 15 = 5 koledarskih mesecev 16 = 6 koledarskih mesecev 17 = 9 koledarskih mesecev 18 = 12 koledarskih mesecev 19 = 15 koledarskih mesecev
1400	Osvetlitev ozadja	0 = Na zahtevo 1 = Neprekinjeno Opomba: Za neprekinjeno je potrebna skupna žica.
1401	Svetlost osvetlitve ozadja	1 - 5 Opomba: Prikaže se samo, če je izbrana neprekinjena osvetlitev ozadja.
1410	Oblika ure	12 / 24
1415	Poletni čas	0 = Izklop 1 = Vklop
1420	Odmik prikaza temperature	-3 do 3F (0) -1,5 do 1,5C (0)

Sistemski preizkus namestitvenega programa

Za izvedbo sistemskega preizkusa:

1. Približno 3 sekunde držite gumba CENTER (SREDINA) in +. S tem vstopite v napredni meni.
2. Uporabite +, da se premaknete na TEST (PREIZKUS). Pritisnite Select (Izberi), da vstopite v sistemski preizkus.
3. Uporabite +, da preklapljate med možnostmi Heat (Ogrevanje), Cool (Hlajenje), Fan (Ventilator), Em Heat (Zasilno ogrevanje) ali Ver (informacije o različici termostata). Pritisnite Select (Izberi).
4. Pritisnite +, da vklopite stopnje eno za drugo, in pritisnite -, da jih izklopite.
5. Za izhod iz sistemskega preizkusa uporabite gumb Home (Domov).



Sistemski preizkus		Stanje sistema
Osencena območja spodaj veljajo samo za TH6320U/TH6220U ali kot je drugače navedeno.
Ogrevanje	0	Vse izklopljeno
	1	1. stopnja ogrevanja vklopljena
	2	Tudi 2. stopnja ogrevanja vklopljena
	3	Tudi 3. stopnja ogrevanja vklopljena
Hlajenje	0	Vse izklopljeno
	1	1. stopnja hlajenja vklopljena
	2	Tudi 2. stopnja hlajenja vklopljena
Zasilno ogrevanje	0	Vse izklopljeno
	1	Zasilno ogrevanje vklopljeno
Ventilator	0	Ventilator izklopljen
	1	Ventilator vklopljen

Specifikacije

Temperaturna območja
Ogrevanje: od 4,5 °C do 32,0 °C (od 40 °F do 90 °F)
Hlajenje: od 10,0 °C do 37,0 °C (od 50 °F do 99 °F)

Delovna temperatura okolice
Od 0 C° do 48,9 °C (od 32 °F do 120 °F)

Obratovalna temperatura okolice
Od 2,8 °C do 38,9 °C (od 37 °F do 102 °F)

Temperatura pri transportu
Od -28,9 °C do 48,9 °C (od -20 °F do 120 °F)

Relativna vlažnost pri obratovanju
Od 5 % do 90 % (brez kondenzacije)

Fizične mere v palcih (mm) (V x Š x G)
4-1/16" V x 4-1/16" Š x 1-5/32" G
103,5 mm V x 103,5 mm Š x 29 mm G

Električne vrednosti

Priključek	Napetost (50/60 Hz)	Tok med delovanjem
W Ogrevanje (Powerpile)	20–30 Vac 750 mV DC	0,02–1,0 A 100 mA DC
W2 (Pomožno) ogrevanje	20–30 Vac	0,02–1,0 A
E Zasilno ogrevanje	20–30 Vac	0,02–0,5 A
Y 1. stopnja kompresorja	20–30 Vac	0,02–1,0 A
Y2 2. stopnja kompresorja	20–30 Vac	0,02–1,0 A
G Ventilator	20–30 Vac	0,02–0,5 A
O/B Preklop	20–30 Vac	0,02–0,5 A
L/A Vhod	20–30 Vac	0,02–0,5 A

Odpravljanje težav

Če imate težave s termostatom, poskusite z naslednjimi predlogi.
Večino težav je mogoče odpraviti hitro in enostavno.

Zaslon je prazen

• Preverite odklopnik in ga po potrebi ponastavite.
• Prepričajte se, da je stikalo za vklop napajanja ogrevalnega in hladilnega sistema vklopljeno.
• Prepričajte se, da so vrata peči varno zaprta.
• Prepričajte se, da so sveže alkalne baterije AA pravilno nameščene.

Ogrevalni ali hladilni sistem se ne odziva

• Pritisnite gumb Mode (Način), da nastavite sistem na Heat (Ogrevanje). Prepričajte se, da je želena temperatura nastavljena višje od notranje temperature.
• Pritisnite gumb Mode (Način), da nastavite sistem na Cool (Hlajenje). Prepričajte se, da je želena temperatura nastavljena nižje od notranje temperature.
• Preverite odklopnik in ga po potrebi ponastavite.
• Prepričajte se, da je stikalo za vklop napajanja ogrevalnega in hladilnega sistema vklopljeno.
• Prepričajte se, da so vrata peči varno zaprta.
• Počakajte 5 minut, da se sistem odzove.

Nastavitve temperature se ne spremenijo

Prepričajte se, da so temperature ogrevanja in hlajenja nastavljene na sprejemljiva območja:

• Ogrevanje: od 4,5 °C do 32,0 °C (od 40 °F do 90 °F)
• Hlajenje: od 10,0 °C do 37,0 °C (od 50 °F do 99 °F)

»Cool On« (Hlajenje vklopljeno) ali »Heat On« (Ogrevanje vklopljeno) utripa

• Vklopljena je funkcija zaščite kompresorja. Počakajte 5 minut, da se sistem varno znova zažene, ne da bi poškodovali kompresor.

Pomožno ogrevanje deluje pri hlajenju

• Pri sistemih s toplotno črpalko preverite, ali na sistemih UWP ni žice, priključene na W. Glejte »Ožičenje sistemov s toplotno črpalko«.

Hlajenje deluje, ko je zahtevano ogrevanje

• Pri sistemih s toplotno črpalko preverite, ali na sistemih UWP ni žice, priključene na W. Glejte »Ožičenje sistemov s toplotno črpalko«.

ELEKTRIČNA NEVARNOST
Lahko povzroči električni udar ali poškodbo opreme. Pred začetkom namestitve izklopite napajanje.

NEVARNOST POŠKODBE OPREME
Med preizkušanjem je zaščita kompresorja izključena. Da preprečite poškodbo opreme, se izogibajte hitremu vklapljanju in izklapljanju kompresorja.

OBVESTILO O ŽIVEM SREBRU
Če ta izdelek nadomešča regulator, ki vsebuje živo srebro v zaprti cevi, starega regulatorja ne odlagajte med gospodinjske odpadke. Za navodila o recikliranju in pravilnem odstranjevanju se obrnite na lokalni urad za ravnanje z odpadki.

Pomoč uporabnikom

Za pomoč pri tem izdelku obiščite customer.honeywell.com.

Ali pa pokličite službo za pomoč uporabnikom Honeywell na brezplačno telefonsko številko 1-800-468-1502.

Povlecite, da odstranite termostat iz UWP.

Tehnologije za dom in stavbe
V ZDA:
Honeywell
715 Peachtree Street NE
Atlanta, GA 30308
customer.honeywell.com

^® Registrirana blagovna znamka v ZDA.
© 2018 Honeywell International Inc.
33-00181EFS—11 M.S. Rev. 02-18
Natisnjeno v ZDA.

Reference

• Portal za stranke Honeywell

Prenesi navodilo

Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.

Prenesi Priročnik za programirljivi termostat Honeywell T6 Pro

Razpoložljivi jeziki
