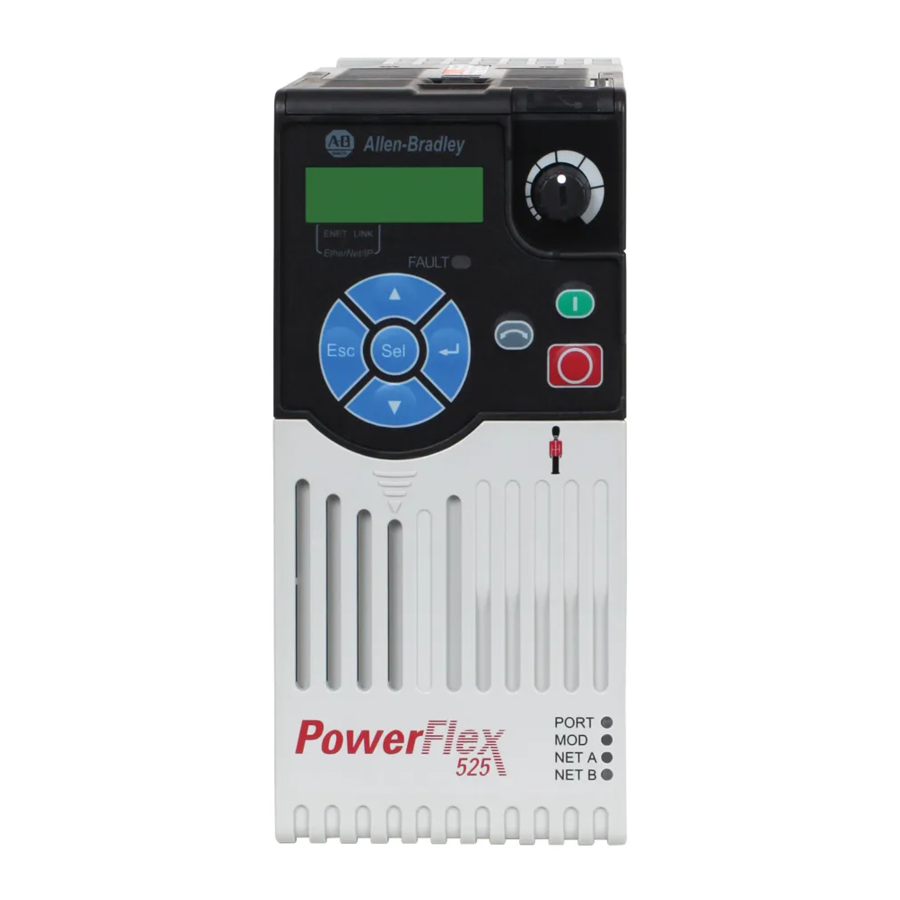

Allen-Bradley PowerFlex 525 - Manual Për Rregullimin e Frekuencës së AC Drive
Përmbajtja
Konsiderata për Montimin
- Montojeni pajisjen drejt në një sipërfaqe të sheshtë, vertikale dhe të niveluar.
Frame Madhësia e Vidës Torku i Vidës A M5 (#10...24) 1.56...1.96 N•m (14...17 lb•in) B M5 (#10...24) 1.56...1.96 N•m (14...17 lb•in) C M5 (#10...24) 1.56...1.96 N•m (14...17 lb•in) D M5 (#10...24) 2.45...2.94 N•m (22...26 lb•in) E M8 (5/16 in.) 6.0...7.4 N•m (53...65 lb•in) - Mbroni ventilatorin ftohës duke shmangur pluhurin ose grimcat metalike.
- Mos e ekspozoni në një atmosferë korrozive.
- Mbroni nga lagështia dhe rrezet e diellit direkte.
Hapësirat Minimale të Montimit
Tregohet montimi vertikal. Nëse montoni horizontalisht, aplikoni të njëjtat hapësira plus 50 mm (2.0 in.) hapësirë nga pjesa e sipërme dhe e poshtme e mbylljes për të lejuar rrjedhjen e duhur të ajrit.
- Për Frame E vetëm me Komplet Ventilatori, kërkohet një hapësirë prej 95 mm (3.7 in.).
- Për Frame E vetëm me Komplet Ventilatori, kërkohet një hapësirë prej 12 mm (0.5 in.).
Temperaturat e Ambientit të Funksionimit
| Montimi | Vlerësimi i Mbylljes(1) | Temperatura e Ambientit | |||
| Min. | Maks. (Pa Zvogëlim) | Maks. (Zvogëlim)(2) | Maks. me Komplet Ventilatori (Zvogëlim)(3)(5) | ||
| Vertikal | IP 20/Tip i Hapur | -20°C (-4°F) | 50°C (122°F) | 60°C (140°F) | 70°C (158°F) |
| IP 30/NEMA 1/UL Type 1 | 45°C (113°F) | 55°C (131°F) | – | ||
| Vertikal, Grumbullim Zero | IP 20/Tip i Hapur | 45°C (113°F) | 55°C (131°F) | 65°C (149°F) | |
| IP 30/NEMA 1/UL Type 1 | 40°C (104°F) | 50°C (122°F) | – | ||
| Horizontal me Komplet Ventilatori të Modulit të Kontrollit(4)(5) | IP 20/Tip i Hapur | 50°C (122°F) | – | 70°C (158°F) | |
| Horizontal, Grumbullim Zero me Komplet Ventilatori të Modulit të Kontrollit(4)(5) | IP 20/Tip i Hapur | 45°C (113°F) | – | 65°C (149°F) | |
- Vlerësimi IP 30/NEMA 1/UL Type 1 kërkon instalimin e kompletit opsional PowerFlex 520-Series IP 30/NEMA 1/UL Type 1, numri i katalogut 25-JBAx.
- Për katalogët 25B-D1P4N104 dhe 25B-E0P9N104, temperatura e listuar nën kolonën Maks. (Zvogëlim) reduktohet me 5°C (9°F) për të gjitha metodat e montimit.
- Për katalogët 25B-D1P4N104 dhe 25B-E0P9N104, temperatura e listuar nën kolonën Maks. me Komplet Ventilatori (Zvogëlim) reduktohet me 10°C (18°F) vetëm për metodat e montimit vertikal dhe vertikal me grumbullim zero.
- Katalogët 25B-D1P4N104 dhe 25B-E0P9N104 nuk mund të montohen duke përdorur asnjërën nga metodat e montimit horizontal.
- Kërkon instalimin e Kompletit të Ventilatorit të Modulit të Kontrollit PowerFlex 520-Series, numri i katalogut 25-FANx-70C.
Dimensionet e Pajisjes
Kornizat PowerFlex 525
Vlerësimet janë në kW dhe (HP).
| Frame | 1-Fazor 100...120V | 1-Fazor 200...240V | 1-Fazor 200...240V me Filter | 3-Fazor 200...240V | 3-Fazor 380...480V | 3-Fazor 380...480V me Filter | 3-Fazor 525...600V |
| A | 0.4 (0.5) | 0.4...0.75 (0.5...1.0) | 0.4...0.75 (0.5...1.0) | 0.4...2.2 (0.5...3.0) | 0.4...2.2 (0.5...3.0) | 0.4...2.2 (0.5...3.0) | 0.4...2.2 (0.5...3.0) |
| B | 0.75...1.1 (1.0...1.5) | 1.5...2.2 (2.0...3.0) | 1.5...2.2 (2.0...3.0) | 3.7 (5.0) | 4.0 (5.0) | 4.0 (5.0) | 3.70 (5.00) |
| C | – | – | – | 5.5 (7.5) | 5.5...7.5 (7.5...10.0) | 5.5...7.5 (7.5...10.0) | 5.5...7.5 (7.5...10.0) |
| D | – | – | – | 7.5 (10.0) | 11.0...15.0 (15.0...20.0) | 11.0...15.0 (15.0...20.0) | 11.0...15.0 (15.0...20.0) |
| E | – | – | – | 11.0...15.0 (15.0...20.0) | – | 18.5...22.0 (25.0...30.0) | 18.5...22.0 (25.0...30.0) |
IP20/Tip i Hapur
Dimensionet janë në mm dhe (in.). Peshat janë në kg dhe (lb).
| Frame | A | B | C | D | E | Pesha e Transportit |
| A | 72 (2.83) | 152 (5.98) | 172 (6.77) | 57.5 (2.26) | 140 (5.51) | 1.1 (2.4) |
| B | 87 (3.43) | 180 (7.09) | 172 (6.77) | 72.5 (2.85) | 168 (6.61) | 1.6 (3.5) |
| C | 109 (4.29) | 220 (8.66) | 184 (7.24) | 90.5 (3.56) | 207 (8.15) | 2.3 (5.0) |
| D | 130 (5.12) | 260 (10.24) | 212 (8.35) | 116 (4.57) | 247 (9.72) | 3.9 (8.6) |
| E | 185 (7.28) | 300 (11.81) | 279 (10.98) | 160 (6.30) | 280 (11.02) | 12.9 (28.4) |
Filtrat EMC
Shihni Manualin e Përdoruesit PowerFlex 525 për udhëzime mbi pajtueshmërinë me Direktivën EMC.
Dimensionet janë në mm dhe (in.).
| Frame | A | B | C | D | E | F | G | H | I |
| A | 55.0 (2.17) | 72.0 (2.83) | 234.0 (9.21) | 30.0 (1.18) | 223.0 (8.78) | 54.0 (2.13) | 20.0 (0.79) | 23.0 (0.91) | 5.5 (0.22) |
| B | 70.0 (2.76) | 87.0 (3.43) | 270.0 (10.63) | 35.0 (1.38) | 258.0 (10.16) | 58.0 (2.28) | 25.0 (0.98) | 24.0 (0.94) | 5.5 (0.22) |
| C | 70.0 (2.76) | 109.0 (4.29) | 275.0 (10.83) | 37.0 (1.46) | 263.0 (10.35) | 76.0 (2.99) | 25.0 (0.98) | 28.0 (1.10) | 5.5 (0.22) |
| D | 80.0 (3.15) | 130.0 (5.12) | 310.0 (12.20) | 33.0 (1.30) | 298.0 (11.73) | 90.0 (3.54) | 33.0 (1.30) | 28.0 (1.10) | 5.5 (0.22) |
| E | 80.0 (3.15) | 155.0 (6.10) | 390.0 (15.35) | 32.0 (1.26) | 375.0 (14.76) | 110.0 (4.33) | 33.0 (1.30) | 28.0 (1.10) | 5.5 (0.22) |
Siguresat dhe Çelësat Automatë
![]()
Vlerësimet normale dhe të rënda janë të disponueshme për këtë pajisje.- Kur pajisja po kontrollon motorë me vlerësime më të ulëta të amperazhit, referojuni pllakës së emrit të pajisjes për vlerësimin e rrymës hyrëse të pajisjes.
- Vlerësimet AIC të Çelësave Automatë të Mbrojtjes së Motorit të Buletinit 140M mund të ndryshojnë. Shihni Vlerësimet e Aplikimit të Çelësave Automatë të Mbrojtjes së Motorit të Buletinit 140M.
- Buletini 140M me gamë të rregullueshme të rrymës duhet të ketë udhëtimin aktual të vendosur në gamën minimale që pajisja nuk do të udhëtojë.
- Kontrolluesi i Motorit Kombinues Manual i Vetë-Mbrojtur (Tipi E), i listuar në UL për 208 Wye ose Delta, 240 Wye ose Delta, 480Y/277 ose 600Y/347. Nuk është i listuar në UL për përdorim në sisteme 480V ose 600V Delta/Delta, tokëzimi i qoshes ose sisteme me tokëzim me rezistencë të lartë.
Vlerësimet normale dhe të rënda janë të disponueshme për këtë pajisje.Instalimi i energjisë elektrike
Tel i rekomanduar i blinduar
| Vendndodhja | Vlerësimi/Lloji |
| Standard (Opsioni 1) | 600V, 90°C (194°F) XHHW2/RHW-2 Anixter B209500-B209507, Belden 29501-29507, ose ekuivalent |
| Standard (Opsioni 2) | Vlerësuar për tabaka 600V, 90°C (194°F) RHH/RHW-2 Anixter OLF-7xxxxx ose ekuivalent |
| Klasa I & II; Divizioni I & II | Vlerësuar për tabaka 600V, 90°C (194°F) RHH/RHW-2 Anixter 7V-7xxxx-3G ose ekuivalent |
Blloku i terminalit të energjisë
| Terminali | Përshkrimi |
| L1/R, L2/S, L3/T | Lidhja e tensionit të linjës hyrëse |
| T1/U, T2/V, T3/W | Lidhja e fazës së motorit = Ndërroni çdo dy tela të motorit për të ndryshuar drejtimin përpara. |
| DC+, DC- | Lidhja e autobusit DC |
| BR+, BR- | Lidhja e rezistencës dinamike të frenimit |
 | Tokëzimi i sigurisë – PE |
Vidhat e terminalit mund të lirohen gjatë transportit. Sigurohuni që të gjitha vidhat e terminalit të jenë shtrënguar në momentin e rekomanduar para se të aplikoni energji në pajisje.
Specifikimet e bllokut të terminalit të energjisë
| Korniza | Madhësia maksimale e telit(1) | Madhësia minimale e telit(1) | Momenti i shtrëngimit |
| A | 5.3 mm2 (10 AWG) | 0.8 mm2 (18 AWG) | 1.76...2.16 Nm (15.6...19.1 lb-in.) |
| B | 8.4 mm2 (8 AWG) | 2.1 mm2 (14 AWG) | 1.76...2.16 Nm (15.6...19.1 lb-in.) |
| C | 8.4 mm2 (8 AWG) | 2.1 mm2 (14 AWG) | 1.76...2.16 Nm (15.6...19.1 lb-in.) |
| D | 13.3 mm2 (6 AWG) | 5.3 mm2 (10 AWG) | 1.76...2.16 Nm (15.6...19.1 lb-in.) |
| E | 26.7 mm2 (3 AWG) | 8.4 mm2 (8 AWG) | 3.09...3.77 Nm (27.3...33.4 lb-in.) |
- Madhësitë maksimale/minimale që do të pranojë blloku i terminalit – këto nuk janë rekomandime.
Blloku i terminalit të kontrollit
Diagrami i bllokut të instalimit të kontrollit I/O
![]()
Terminali I/O 01 është gjithmonë një hyrje ndalimi. Mënyra e ndalimit përcaktohet nga konfigurimi i pajisjes. Pajisja transportohet me një lidhës të instaluar midis terminaleve I/O 01 dhe 11. Hiqeni këtë lidhës kur përdorni terminalin I/O 01 si një hyrje ndalimi ose aktivizimi.- Tregohet kontrolli me dy tela. Për kontrollin me tre tela përdorni një hyrje të çastit
![]()
në terminalin I/O 02 për të urdhëruar një fillim. Përdorni një hyrje të mbajtur ![]()
për terminalin I/O 03 për të ndryshuar drejtimin. - Kur përdorni një dalje opto me një ngarkesë induktive siç është një rele, instaloni një diodë rikuperimi paralel me releun siç tregohet, për të parandaluar dëmtimin e daljes.
në terminalin I/O 02 për të urdhëruar një fillim. Përdorni një hyrje të mbajtur
për terminalin I/O 03 për të ndryshuar drejtimin.Kërkesat e përgjithshme për tokëzimin
Lidhësi MOV në tokë duhet të hiqet nëse pajisja është instaluar në një sistem shpërndarjeje të patokëzuar (rrjeti IT) ose të tokëzuar rezistiv. Shtrëngoni vidën pas heqjes së lidhësit.
Përgatitja për fillimin e Drive-it
KUJDES: Energjia duhet të aplikohet në drive për të kryer procedurat e mëposhtme të fillimit. Disa nga tensionet e pranishme janë në potencialin e linjës hyrëse. Për të shmangur rrezikun e goditjes elektrike ose dëmtimin e pajisjeve, vetëm personeli i kualifikuar i shërbimit duhet të kryejë procedurën e mëposhtme. Lexoni dhe kuptoni plotësisht procedurën para se të filloni. Nëse një ngjarje nuk ndodh gjatë kryerjes së kësaj procedure, Mos Vazhdoni. Hiqni të gjithë energjinë duke përfshirë tensionet e kontrollit të furnizuara nga përdoruesi. Tensionet e furnizuara nga përdoruesi mund të ekzistojnë edhe kur energjia kryesore AC nuk aplikohet në drive. Korrigjoni defektin para se të vazhdoni.
Ekran LCD me teknologjinë QuickView
Teknologjia QuickView® mundëson që teksti të lëvizë nëpër ekranin LCD të drive-it të serisë PowerFlex 520. Kjo ju lejon të konfiguroni lehtësisht parametrat, të zgjidhni problemet dhe të shikoni artikujt diagnostikues pa përdorur një pajisje të veçantë.
| Menu | Grupi i parametrave dhe përshkrimi |
 | Ekrani bazë Kushtet e funksionimit të drive-it që shihen zakonisht. |
 | Programi bazë Funksionet e programueshme që përdoren zakonisht. |
 | Blloqet terminale Funksionet terminale të programueshme. |
 | Komunikimet Funksionet e komunikimit të programueshme. |
 | Logjika Funksionet logjike të programueshme. |
 | Ekrani i avancuar Kushtet e funksionimit të avancuar të drive-it. |
 | Programi i avancuar Funksionet e mbetura të programueshme. |
 | Defektet dhe diagnostikimi Përbëhet nga lista e kodeve për kushte specifike të defekteve. |
 | E modifikuar Funksionet nga grupet e tjera me vlera të ndryshuara nga parazgjedhja. |
 | Rrjeti Funksionet e rrjetit që shfaqen vetëm kur përdoret një kartë komunikimi. |
 | AppView dhe CustomView Funksionet nga grupet e tjera të organizuara për aplikacione specifike. |
| Nr. | Ekrani/LED (Ngjyra) |
 | ENET (Fiks) – Adaptori i lidhur me rrjetin dhe drive i kontrolluar përmes Ethernet. ENET (Pulson) – Adaptori i lidhur me rrjetin, por drive nuk kontrollohet përmes Ethernet. |
| LINK (Fiks) – Adaptori i lidhur me rrjetin, por nuk transmeton të dhëna. LINK (Pulson) – Adaptori i lidhur me rrjetin dhe transmeton të dhëna. | |
 | Statusi i defektit (i kuq) |
| Çelësi | Emri |
 | Escape (Dalje) |
 | Shigjeta lart Shigjeta poshtë |
 | Select (Zgjidh) |
 | Enter (Hyrje) |
 | Stop (Ndalo) |
 | Start (Fillo) |
 | Reverse (Prapa) |
 | Potenciometër |
Grupet e parametrave AppView
Parametrat në grupet e parametrave AppView® mund të shtohen shpejt në grupin e parametrave CustomView™ duke bërë sa vijon:
| Hapi | Çelësi(at) | Shembuj të ekraneve | |
| 1 | Shtypni Shigjetën lart ose Shigjetën poshtë për të lëvizur në një grup AppView (G1...G8). |  ose  |  |
| 2 | Shtypni Enter (Hyrje) ose Sel (Zgjidh) për të hyrë në një grup. Shifra më e djathtë e parametrit të fundit të parë në atë grup do të pulsojë. |  ose  |  |
| 3 | Shtypni Shigjetën lart ose Shigjetën poshtë për të lëvizur në komandën G1 → GC. | ose |  |
| 4 | Shtypni Enter (Hyrje) ose Sel (Zgjidh) për të shtuar të gjithë parametrat në këtë grup AppView në grupin CustomView. Ekrani LCD do të shfaqë një konfirmim. | ose |  |
Grupi i Parametrave CustomView
Mund të kopjoni një grup të tërë parametrave AppView në grupin e parametrave CustomView siç tregohet më sipër ose të shtoni parametra individualë siç tregohet më poshtë.
| Hapi | Çelësi(at) | Shembuj të Ekraneve | |
| 1 | Shtypni Shigjetën Lart ose Shigjetën Poshtë për të lëvizur te grupi CustomView (GC). | ose |  |
| 2 | Shtypni Enter për të parë parametrat që mund të shtohen në grupin CustomView. | |  |
| 3 | Shtypni Shigjetën Lart ose Shigjetën Poshtë për të lëvizur nëpër listën e parametrave. | ose |  |
| 4 | Shtypni Enter për të shtuar parametrin në grupin CustomView. Ekrani LCD do të tregojë një konfirmim. | |  |
Për të fshirë parametrat nga grupi i parametrave CustomView:
| Hapi | Çelësi(at) | Shembuj të Ekraneve | |
| 1 | Shtypni Shigjetën Lart ose Shigjetën Poshtë për të lëvizur te grupi CustomView (GC). | ose |  |
| 2 | Shtypni Enter për të parë parametrat që janë në grupin CustomView. | |  |
| 3 | Shtypni Shigjetën Lart ose Shigjetën Poshtë për të lëvizur te komanda GC---. | ose |  |
| 4 | Shtypni Enter ose Sel për të parë parametrat që janë ruajtur në grupin CustomView. | ose |  |
| 5 | Shtypni Shigjetën Lart ose Shigjetën Poshtë për të lëvizur nëpër listën e parametrave. | ose |  |
| 6 | Shtypni Enter për të fshirë parametrin nga grupi CustomView. Ekrani LCD do të tregojë një konfirmim. | | |
Kodet e Gabimeve
Për të pastruar një gabim – shtypni butonin Stop nëse P045 [Stop Mode] (Modaliteti i Ndalimit) është vendosur në një vlerë midis 0...3, fikeni dhe ndizeni, vendosni A551 [Fault Clear] (Pastrimi i Gabimit) në 1 ose 2, ose fikeni dhe ndizeni hyrjen dixhitale nëse t062, t063, t065...t068 [DigIn TermBlk xx] është vendosur në 13.
| Nr. | Gabimi | Përshkrimi |
| F000 | No Fault (Nuk ka Gabim) | – |
| F002(1) | Auxiliary Input (Hyrja Ndihmëse) | Kontrolloni instalimet elektrike të largëta. Verifikoni programimin e komunikimeve për gabim të qëllimshëm. |
| F003 | Power Loss (Humbje e Energjisë) | Monitoroni linjën hyrëse AC për tension të ulët ose ndërprerje të energjisë së linjës. Kontrolloni siguresat hyrëse. Reduktoni ngarkesën. |
| F004(1) | UnderVoltage (Nëntension) | Monitoroni linjën hyrëse AC për tension të ulët ose ndërprerje të energjisë së linjës. |
| F005(1) | OverVoltage (Mbitension) | Monitoroni linjën AC për tension të lartë të linjës ose kushte tranzitore. Mbitensioni i busit mund të shkaktohet gjithashtu nga rigjenerimi i motorit. Zgjatni kohën e ngadalësimit ose instaloni rezistor dinamik të frenimit. |
| F006(1) | Motor Stalled (Motori i Bllokuar) | Rritni P041, A442, A444 ose A446 [Accel Time x] (Koha e Përshpejtimit x) ose reduktoni ngarkesën në mënyrë që rryma dalëse e drejtimit të mos e kalojë rrymën e vendosur nga parametri A484 ose A485 [Current Limit x] (Limiti i Rrymës x). Kontrolloni për ngarkesë të rënduar. |
| F007(1) | Motor Overload (Mbingarkesa e Motorit) | Ekziston një ngarkesë e tepërt e motorit. Reduktoni ngarkesën në mënyrë që rryma dalëse e drejtimit të mos e kalojë rrymën e vendosur nga parametri P033 [Motor OL Current] (Rryma e Mbingarkesës së Motorit). Verifikoni cilësimin A530 [Boost Select] (Përzgjedhja e Rritjes). |
| F008(1) | Heatsink OvrTmp (Mbitemperatura e Lavatriçes) | Kontrolloni për fletë lavatriçe të bllokuara ose të pista. Verifikoni që temperatura e ambientit nuk e ka kaluar temperaturën e vlerësuar të ambientit. Kontrolloni ventilatorin. |
| F009(1) | CC OvrTmp (Mbitemperatura e CC) | Kontrolloni temperaturën e ambientit të produktit. Kontrolloni për pengesa të rrjedhës së ajrit. Kontrolloni për papastërti ose mbeturina. Kontrolloni ventilatorin. |
| F012 | HW OverCurrent (Mbirrrymë e HW) | Kontrolloni programimin. Kontrolloni për ngarkesë të tepërt, cilësim të pahijshëm A531 [Boost Select] (Përzgjedhja e Rritjes), voltazhe të frenimit DC të vendosura shumë lart ose shkaqe të tjera të rrymës së tepërt. |
| F013(2) | Ground Fault (Gabim në Tokëzim) | Kontrolloni motorin dhe instalimet elektrike të jashtme në terminalet dalëse të drejtimit për një gjendje të tokëzuar. |
| F015 | Load Loss (Humbje e Ngarkesës) | Verifikoni lidhjet midis motorit dhe ngarkesës. Verifikoni kërkesat e nivelit dhe kohës. |
| F021(1) | Output Ph Loss (Humbje e Fazës Dalëse) | Verifikoni instalimet elektrike të motorit dhe motorin. |
| F029(1) | Analog In Loss (Humbje e Hyrjes Analoge) | Një hyrje analoge është konfiguruar për të shkaktuar gabim në një humbje sinjali. Ka ndodhur një humbje sinjali. Kontrolloni për lidhje të thyera/të lira në hyrje. Kontrolloni parametrat. |
| F033 | Auto Rstrt Tries (Përpjekjet e Rinisjes Automatike) | Korrigjoni shkakun e gabimit dhe pastroni manualisht. |
| F038 | Phase U to Gnd (Faza U në Tokë) | Kontrolloni instalimet elektrike midis drejtimit dhe motorit. Kontrolloni motorin për fazë të tokëzuar. Zëvendësoni drejtimin nëse gabimi nuk mund të pastrohet. |
| F039 | Phase V to Gnd (Faza V në Tokë) | |
| F040 | Phase W to Gnd (Faza W në Tokë) | |
| F041 | Phase UV Short (Shkurt Fazash UV) | Kontrolloni motorin dhe instalimet elektrike të terminalit dalës të drejtimit për një gjendje të shkurtër. Zëvendësoni drejtimin nëse gabimi nuk mund të pastrohet. |
| F042 | Phase UW Short (Shkurt Fazash UW) | |
| F043 | Phase VW Short (Shkurt Fazash VW) | |
| F048(1) | Params Defaulted (Parametrat e Parazgjedhur) | Drejtimit iu urdhërua të shkruante vlera të parazgjedhura në EEPROM. Pastroni gabimin ose fikeni dhe ndizeni drejtimin. Programoni parametrat e drejtimit sipas nevojës. |
| F059(1) | Safety Open (Siguria e Hapur) | Të dy hyrjet e sigurisë (Safety 1, Safety 2) (Siguria 1, Siguria 2) nuk janë aktivizuar. Kontrolloni sinjalet e hyrjes së sigurisë. Nëse nuk përdorni sigurinë, verifikoni dhe shtrëngoni lidhësin për terminalet I/O S1, S2 dhe S+. |
| F063(1) | SW OverCurrent (Mbirrrymë e SW) | Verifikoni lidhjet midis motorit dhe ngarkesës. Verifikoni kërkesat e nivelit dhe kohës. |
| F064 | Drive Overload (Mbingarkesa e Drejtimit) | Reduktoni ngarkesën ose zgjatni Kohën e Përshpejtimit. |
| F070 | Power Unit (Njësia e Energjisë) | Kontrolloni që temperatura maksimale e ambientit nuk është tejkaluar. Fikeni dhe ndizeni. Zëvendësoni drejtimin nëse gabimi nuk mund të pastrohet. |
| F071 | DSI Net Loss (Humbje e Rrjetit DSI) | Fikeni dhe ndizeni. Kontrolloni kabllot e komunikimit. Kontrolloni cilësimin Modbus ose DSI. Kontrolloni statusin Modbus ose DSI. |
| F072 | Opt Net Loss (Humbje e Rrjetit Opt) | Fikeni dhe ndizeni. Kontrolloni kabllot e komunikimit. Kontrolloni cilësimin e përshtatësit të rrjetit. Kontrolloni statusin e rrjetit të jashtëm. |
| F073 | EN Net Loss (Humbje e Rrjetit EN) | Fikeni dhe ndizeni. Kontrolloni kabllot e komunikimit. Kontrolloni cilësimin EtherNet/IP™. Kontrolloni statusin e rrjetit të jashtëm. |
| F080 | Autotune Failure (Dështimi i Autotunimit) | Funksioni i autotunimit ose u anulua nga përdoruesi ose dështoi. Rinisni procedurën. |
| F081 | DSI Comm Loss (Humbje e Komunikimit DSI) | Fikeni dhe ndizeni. Kontrolloni kabllot e komunikimit. Kontrolloni cilësimin Modbus ose DSI. Kontrolloni statusin Modbus ose DSI. Modifikoni duke përdorur C125 [Comm Loss Action] (Veprimi i Humbjes së Komunikimit). Lidhja e terminaleve I/O C1 dhe C2 me tokën mund të përmirësojë imunitetin ndaj zhurmës. Zëvendësoni instalimet elektrike, pajisjen master Modbus ose modulin e kontrollit. |
| F082 | Opt Comm Loss (Humbje e Komunikimit Opt) | Fikeni dhe ndizeni. Rinstaloni kartën opsionale në drejtim. Modifikoni duke përdorur C125 [Comm Loss Action] (Veprimi i Humbjes së Komunikimit). Zëvendësoni instalimet elektrike, zgjeruesin e portit, kartën opsionale ose modulin e kontrollit. |
| F083 | EN Comm Loss (Humbje e Komunikimit EN) | Fikeni dhe ndizeni. Kontrolloni cilësimin EtherNet/IP. Kontrolloni cilësimet e Ethernetit të drejtimit dhe parametrat diagnostikues. Modifikoni duke përdorur C125 [Comm Loss Action] (Veprimi i Humbjes së Komunikimit). Zëvendësoni instalimet elektrike, çelësin Ethernet ose modulin e kontrollit. |
| F091 | Encoder Loss (Humbje e Enkoderit) | Kontrolloni Instalimet Elektrike. Nëse P047, P049 ose P051 [Speed Referencex] (Referenca e Shpejtësisë x) = 16 "Positioning" (Pozicionimi) dhe A535 [Motor Fdbk Type] (Lloji i Reagimit të Motorit) = 5 "Quad Check" (Kontrolli Katror), ndërroni hyrjet e kanalit të Enkoderit ose ndërroni çdo dy tela të motorit. Zëvendësoni enkoderin. |
| F094 | Function Loss (Humbje e Funksionit) | Mbyllni hyrjen në terminal dhe fikeni dhe ndizeni. |
| F100 | Parameter Chksum (Shuma Kontrolluese e Parametrave) | Vendosni P053 [Reset to Defalts] (Rivendos në Parazgjedhje) në 2 "Factory Rset" (Rivendosja e Fabrikës). |
| F101 | External Storage (Ruajtje e Jashtme) | Vendosni P053 [Reset to Defalts] (Rivendos në Parazgjedhje) në 2 "Factory Rset" (Rivendosja e Fabrikës). |
| F105 | C Connect Err (Gabim i Lidhjes C) | Pastroni gabimin dhe verifikoni të gjitha cilësimet e parametrave. Mos e hiqni ose instaloni modulin e kontrollit ndërsa energjia është e ndezur. |
| F106 | Incompat C-P (I Papajtueshëm C-P) | Moduli i kontrollit nuk mundi të njohë modulin e energjisë. Fikeni dhe ndizeni. Flash me version më të ri të firmuerit. Zëvendësoni drejtimin nëse gabimi nuk mund të pastrohet. |
| F107 | Replaced C-P (Zëvendësuar C-P) | Moduli i kontrollit u montua në një modul energjie me një vlerësim të ndryshëm energjie. Vendosni P053 [Reset to Defalts] (Rivendos në Parazgjedhje) në cilindo nga opsionet e rivendosjes. |
| F109 | Mismatch C-P (Mospërputhje C-P) | Moduli i kontrollit u montua në një modul energjie të një lloji të ndryshëm drejtimi. Vendosni P053 [Reset to Defalts] (Rivendos në Parazgjedhje) në cilindo nga opsionet e rivendosjes. |
| F110 | Keypad Membrane (Membrana e Tastierës) | Dështim/shkëputje e membranës së tastierës. Fikeni dhe ndizeni. Zëvendësoni modulin e kontrollit nëse gabimi nuk mund të pastrohet. |
| F111 | Safety Hardware (Pajisje e Sigurisë) | Mosfunksionim i pajisjes aktivizuese të hyrjes së sigurisë. Një nga hyrjet e sigurisë nuk është aktivizuar. Kontrolloni sinjalet e hyrjes së sigurisë. Nëse nuk përdorni sigurinë, verifikoni dhe shtrëngoni lidhësin për terminalet I/O S1, S2 dhe S+. Zëvendësoni modulin e kontrollit nëse gabimi nuk mund të pastrohet. |
| F114 | uC Failure (Dështim i uC) | Fikeni dhe ndizeni. Zëvendësoni modulin e kontrollit nëse gabimi nuk mund të pastrohet. |
| F122 | I/O Board Fail (Dështim i Bordit I/O) | Fikeni dhe ndizeni. Zëvendësoni drejtimin ose modulin e kontrollit nëse gabimi nuk mund të pastrohet. |
| F125 | Flash Update Req (Kërkohet Përditësim Flash) | Kryeni një operacion përditësimi flash të firmuerit për të provuar të ngarkoni një grup të vlefshëm firmueri. |
| F126 | NonRecoverablErr (Gabim i Parikuperueshëm) | Pastroni gabimin ose fikeni dhe ndizeni drejtimin. Zëvendësoni drejtimin ose modulin e kontrollit nëse gabimi nuk mund të pastrohet. |
| F127 | DSIFlashUpdatReq (Kërkohet Përditësimi DSIFlash) | Kryeni një operacion përditësimi flash të firmuerit duke përdorur komunikimet DSI për të provuar të ngarkoni një grup të vlefshëm firmueri. |
- Ky gabim mund të pastrohet nga rutina e rinisjes automatike dhe do të tentohet një numër herësh bazuar në vlerën e vendosur në parametrin A541 [Auto Rstrt Tries] (Përpjekjet e Rinisjes Automatike).
- Ky gabim mund të pastrohet nga rutina e rinisjes automatike dhe do të tentohet vetëm një herë. Ai injoron vlerën e vendosur në parametrin A541 [Auto Rstrt Tries] (Përpjekjet e Rinisjes Automatike).
Specifikimet
| Vlerësimet e hyrjes/daljes | Frekuenca e daljes: 0...500 Hz (E programueshme) Efikasiteti: 97.5% (Tipike) |
| Hyrjet e kontrollit dixhital (Rryma e hyrjes = 6 mA) | Modaliteti SRC (Burimi): 18...24V = ON (NDEZUR) 0...6V = OFF (FIKUR) |
| Modaliteti SNK (Fundosje): 0...6V = ON (NDEZUR) 18...24V = OFF (FIKUR) | |
| Hyrjet e kontrollit analog | Analog 4-20 mA: 250 Ω impedancë hyrëse Analog DC 0-10V: 100 kΩ impedancë hyrëse Pot i jashtëm: 1...10 kΩ, 2 W min. |
| Dalja e kontrollit | Dalje e programueshme, Forma A dhe Forma B Vlerësim rezistues: 3.0 A @ 30V DC, 125V AC dhe 240V AC Vlerësim induktiv: 0.5 A @ 30V DC, 125V AC dhe 240V AC |
| Daljet Opto 30V DC, 50 mA Jo-induktive | |
| Daljet analoge (10-bit) 0-10V: 1 kΩ min. 4-20 mA: 525 Ω max. | |
| Siguresat dhe ndërprerësit e qarkut | Lloji i rekomanduar i siguresës: UL Class J, T ose Type BS88; 600V (550V) ose ekuivalent. Ndërprerësit e rekomanduar të qarkut: HMCP ose ekuivalent. |
| Veçoritë mbrojtëse | Mbrojtja e motorit: Mbingarkesa I2t – 150% për 60 s, 200% për 3 s (Siguron mbrojtje të Klasës 10) |
| Mbierrymë: Limit hardueri 200%, defekt i menjëhershëm 300% | |
| Mbivoltazhi: Hyrja 100...120V AC – Aktivizimi ndodh @ 405V tensioni i busit DC (ekuivalent me linjën hyrëse 150V AC) Hyrja 200...240V AC – Aktivizimi ndodh @ 405V tensioni i busit DC (ekuivalent me linjën hyrëse 290V AC) Hyrja 380...480V AC – Aktivizimi ndodh @ 810V tensioni i busit DC (ekuivalent me linjën hyrëse 575V AC) Hyrja 525...600V AC – Aktivizimi ndodh @ 1005V tensioni i busit DC (ekuivalent me linjën hyrëse 711V AC) | |
| Nënvoltazhi: Hyrja 100...120V AC – Aktivizimi ndodh @ 190V tensioni i busit DC (ekuivalent me linjën hyrëse 75V AC) Hyrja 200...240V AC – Aktivizimi ndodh @ 190V tensioni i busit DC (ekuivalent me linjën hyrëse 150V AC) Hyrja 380...480V AC – Aktivizimi ndodh @ 390V tensioni i busit DC (ekuivalent me linjën hyrëse 275V AC) Hyrja 525...600V AC – Nëse P038 = 3 "600V" aktivizimi ndodh @ 487V tensioni i busit DC (linja hyrëse 344V AC); – Nëse P038 = 2 "480V" aktivizimi ndodh @ 390V tensioni i busit DC (linja hyrëse 275V AC) | |
| Kalimi i kontrollit: Kalimi minimal është 0.5 s - vlerë tipike 2 s | |
| Kalimi i energjisë pa defekt: 100 ms |
Mbështetja e Rockwell Automation
Përdorni këto burime për të hyrë në informacionin e mbështetjes.
| Qendra e Mbështetjes Teknike | Gjeni ndihmë me video udhëzuese, pyetje të shpeshta, bisedë, forume përdoruesish dhe përditësime të njoftimeve të produkteve. | rok.auto/support |
| Baza e njohurive | Hyni në artikujt e bazës së njohurive. | rok.auto/knowledgebase |
| Numrat e telefonit të mbështetjes teknike lokale | Gjeni numrin e telefonit për vendin tuaj. | rok.auto/phonesupport |
| Biblioteka e literaturës Gjeni udhëzime instalimi, manuale, | broshura dhe publikime të të dhënave teknike. | rok.auto/literature |
| Qendra e përputhshmërisë së produkteve dhe shkarkimit (PCDC) | Shkarkoni firmuerin, skedarët e lidhur (si p.sh. AOP, EDS dhe DTM) dhe hyni në shënimet e lëshimit të produkteve. | rok.auto/pcdc |
Reagime për dokumentacionin
Komentet tuaja na ndihmojnë t'i shërbejmë më mirë nevojave tuaja për dokumentacion. Nëse keni ndonjë sugjerim se si ta përmirësojmë përmbajtjen tonë, plotësoni formularin në rok.auto/docfeedback.
Referencat
![rok.auto]()
Support | Rockwell Automation![rok.auto]()
Rockwell Automation Tech Support ... 24 x 7 around the globe!![rok.auto]()
Phone/Onsite Support![rok.auto]()
Literature Library | Rockwell AutomationProduct Compatibility & Download Center from Rockwell Automation
![rok.auto]()
Publication Feedback Form | Rockwell Automation
Shkarko manual
Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.
Shkarko Allen-Bradley PowerFlex 525 - Manual Për Rregullimin e Frekuencës së AC Drive
