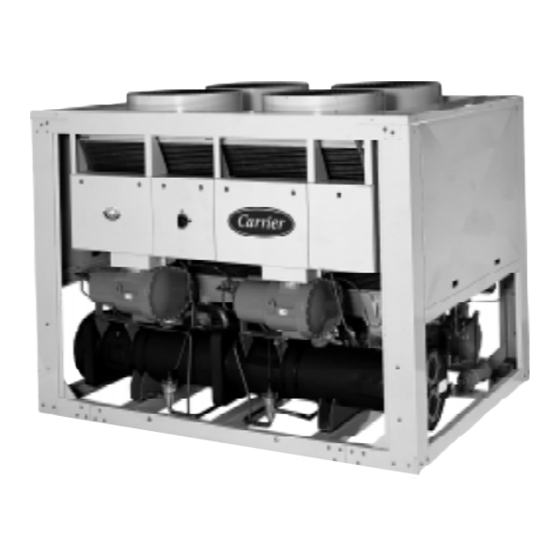

Mwongozo wa Compressor ya Parafujo ya Carrier 30HXC/30GX

UTANGULIZI

Kabla ya uanzishaji wa awali wa kitengo cha 30HXC na 30GX, wale wanaohusika katika uanzishaji, uendeshaji na matengenezo wanapaswa kufahamu kikamilifu maagizo haya na data zingine muhimu za kazi. Kitabu hiki kinatoa muhtasari ili uweze kufahamu mfumo wa udhibiti kabla ya kufanya taratibu za uanzishaji. Taratibu katika mwongozo huu zimepangwa kwa mlolongo unaohitajika kwa uanzishaji na uendeshaji sahihi wa mashine.

MASUALA YA USALAMA

Vipozezi vya maji vya 30HXC na 30GX vimeundwa ili kutoa huduma salama na ya kuaminika vinapoendeshwa ndani ya vipimo vya muundo. Unapoendesha kifaa hiki, tumia busara nzuri na tahadhari za usalama ili kuepuka uharibifu wa vifaa na mali au majeraha kwa wafanyakazi.

Hakikisha unaelewa na kufuata taratibu na tahadhari za usalama zilizomo katika maagizo ya mashine pamoja na zile zilizoorodheshwa katika mwongozo huu.

USITOE valvu za kupunguza friji ndani ya jengo. Pato kutoka kwa valvu ya kupunguza lazima litolewe nje. Mkusanyiko wa friji katika nafasi iliyofungwa unaweza kuchukua nafasi ya oksijeni na kusababisha kukosa hewa au milipuko.
TOA uingizaji hewa wa kutosha, haswa kwa nafasi zilizofungwa na za chini. Kuvuta pumzi ya viwango vya juu vya mvuke ni hatari na inaweza kusababisha usumbufu wa moyo, kukosa fahamu au kifo. Mvuke ni mzito kuliko hewa na hupunguza kiwango cha oksijeni inayopatikana kwa kupumua. Bidhaa husababisha muwasho wa macho na ngozi. Bidhaa za mtengano ni hatari.
USITUMIE OXYGEN kusafisha njia au kuweka mashine shinikizo kwa madhumuni yoyote. Gesi ya oksijeni humenyuka kwa nguvu na mafuta, grisi na vitu vingine vya kawaida.
USIZIDI shinikizo maalum za majaribio, THIBITISHA shinikizo linaloruhusiwa la majaribio kwa kuangalia fasihi ya maagizo na shinikizo za muundo kwenye bamba la jina la vifaa.
USITUMIE hewa kwa majaribio ya uvujaji. Tumia friji tu au nitrojeni kavu.
USIZIME kifaa chochote cha usalama.
HAKIKISHA kwamba vifaa vyote vya kupunguza shinikizo vimewekwa vizuri kabla ya kuendesha mashine yoyote.

USIFANYE UCHOMELEAJI AU UKATE kwa moto njia yoyote ya friji au chombo hadi friji yote (kioevu na mvuke) imeondolewa kwenye kipozezi. Mabaki ya mvuke yanapaswa kuhamishwa na nitrojeni ya hewa kavu na eneo la kazi linapaswa kuwa na uingizaji hewa wa kutosha. Friji inayogusana na moto wazi hutoa gesi zenye sumu.
USIFANYE kazi kwenye vifaa vilivyo na nguvu isipokuwa wewe ni fundi umeme mwenye ujuzi.
USIFANYE KAZI KWENYE vipengele vya umeme, pamoja na paneli za kudhibiti, swichi, relay nk, hadi uwe na uhakika NGUVU ZOTE ZIMEFUNGWA na voltage iliyobaki inaweza kuvuja kutoka kwa capacitor au vipengele vya hali dhabiti.
FUNGA WAZI NA UWEKE TAGI saketi za umeme wakati wa kuhudumia. KAMA KAZI IMEKATIZWA, hakikisha kuwa saketi zote hazina nguvu kabla ya kuendelea na kazi.
USIFANYE siphon friji.
EPUKA KUMWAGIKA friji ya kioevu kwenye ngozi au kuiingiza machoni. TUMIA MIWANI YA USALAMA. Osha miminiko yoyote kutoka kwa ngozi na sabuni na maji. Ikiwa friji ya kioevu inaingia machoni,
SUZA MACHO MARA MOJA na maji na wasiliana na daktari.
USIWAHI KUTUMIA moto wazi au mvuke hai kwenye chombo cha friji. Shinikizo la ziada hatari linaweza kusababisha. Ikiwa ni muhimu kupasha friji, tumia maji ya uvuguvugu tu.
USITUMIE TENA mitungi inayoweza kutupwa (isiyorudishwa) au kujaribu kuijaza tena. NI HATARI NA HARAMU. Wakati mitungi imeisha, ondoa shinikizo la gesi iliyobaki, legeza kola na uondoe na utupe shina la valvu. USICHOME.
ANGALIA AINA YA FRIJI kabla ya kuongeza friji kwenye mashine. Utangulizi wa friji isiyo sahihi inaweza kusababisha uharibifu au utendakazi kwa mashine hii.
USIJARIBU KUONDOA viungio, vipengele, n.k., wakati mashine iko chini ya shinikizo au wakati mashine inafanya kazi. Hakikisha shinikizo liko 0 kPa kabla ya kuvunja muunganisho wa friji.
KAGUA KWA UMAKINI vifaa vyote vya kupunguza, ANGALAU MARA MOJA KWA MWAKA. Ikiwa mashine inafanya kazi katika mazingira babuzi, kagua vifaa mara kwa mara zaidi.
USIJARIBU KUKARABATI AU KUHUISHA kifaa chochote cha kupunguza wakati kutu au mkusanyiko wa nyenzo za kigeni (kutu, uchafu, magamba, n.k.) unapatikana ndani ya mwili wa valvu au utaratibu. Badilisha kifaa.
USISAINISHE vifaa vya kupunguza kwa mfululizo au kinyume.

USIKANYAGE njia za friji. Njia zilizovunjika zinaweza kukata na kutoa friji, na kusababisha majeraha ya kibinafsi.
USIPANDE juu ya mashine. Tumia jukwaa, au hatua.
TUMIA VIFAA VYA MITAMBO (crane, hoist, n.k.) kuinua au kusogeza vipengele vizito. Hata kama vipengele ni vyepesi, tumia vifaa vya mitambo wakati kuna hatari ya kuteleza au kupoteza usawa wako.
FAHAMU kuwa mipango fulani ya kuanza kiotomatiki INAWEZA KUHUSISHA SHABIKI WA MNARA, AU PUMPU. Fungua kukatwa mbele ya feni za mnara, au pampu.
TUMIA tu sehemu za ukarabati au uingizwaji ambazo zinakidhi mahitaji ya kanuni za vifaa vya asili.
USITOKEZE AU KUMWAGA masanduku ya maji yaliyo na brines za viwandani, bila ruhusa ya chombo chenye uwezo.
USILEGEZE boliti za sanduku la maji hadi sanduku la maji limeondolewa kabisa.
USILEGEZE nati ya tezi ya kufunga kabla ya kuangalia kwamba nati ina ushiriki mzuri wa uzi.
KAGUA KWA VIPINDI valvu, viungio na bomba zote kwa kutu, kutu, uvujaji au uharibifu.
TOA muunganisho WA DRENI kwenye laini ya tundu karibu na kila kifaa cha kupunguza shinikizo ili kuzuia mkusanyiko wa condensate au maji ya mvua.

VIPIMO, NAFASI, UGAWAJI WA UZITO

30HXC 080-190

30HXC080
30HXC090
30HXC100
30HXC110

1. Evaporator
2. Condenser
3. Nafasi zinazohitajika kwa uendeshaji na matengenezo
4. Nafasi zinazohitajika kwa kuondolewa kwa bomba la kubadilisha joto. Nafasi D na E zinaweza kuwa upande wa kushoto au upande wa kulia.

Maji yanayoingia

Maji yanayotoka

Ugavi wa umeme

kg: jumla ya uzito wa uendeshaji

	A mm	B mm	C mm	D mm	E mm	kg
30HXC080 30HXC090 30HXC100	2705	950	1850	2360	1000	2447 2462 2504
30HXC110	2705	950	1900	2360	1000	2650
30HXC120 30HXC130 30HXC140 30HXC155	3535	950	1875	3220	1000	2846 2861 2956 2971
30HXC175 30HXC190	3550	950	2000	3220	1000	3283 3438

KUMBUKA: Rejelea michoro iliyoidhinishwa ya vipimo iliyotolewa na kitengo, wakati wa kubuni usakinishaji.

30HXC 200-375

1. Evaporator
2. Condenser
3. Nafasi zinazohitajika kwa uendeshaji na matengenezo
4. Nafasi zinazohitajika kwa kuondolewa kwa bomba la kubadilisha joto. Nafasi D na E zinaweza kuwa upande wa kushoto au upande wa kulia.

Maji yanayoingia

Maji yanayotoka

Ugavi wa umeme

kg: jumla ya uzito wa uendeshaji

	A mm	B mm	C mm	D mm	E mm	kg
30HXC200	3975	980	2035	3620	1000	4090
30HXC230 30HXC260 30HXC285	3995	980	2116	3620	1000	4705 4815 4985
30HXC310 30HXC345 30HXC375	4490	980	2163	4120	1000	5760 5870 6105

KUMBUKA: Rejelea michoro iliyoidhinishwa ya vipimo iliyotolewa na kitengo, wakati wa kubuni usakinishaji.

30GX 082-182

30GX-082
30GX-092
30GX-102
30GX-112
30GX-122
30GX-132
30GX-152
30GX-162
30GX-182

1. Nafasi zinazohitajika kwa uendeshaji na matengenezo
2. Nafasi zinazohitajika kwa kuondolewa kwa bomba la kubadilisha joto. Nafasi zinaweza kuwa upande wa kushoto au upande wa kulia.

Maji yanayoingia

Maji yanayotoka

Ugavi wa umeme

Pato la hewa - usizuie

kg: jumla ya uzito wa uendeshaji

	A mm	B mm	kg
30GX082 30GX092 30GX102	2970	2215	3116 3157 3172
30GX112 30GX122 30GX132	3427	2045	3515 3531 3633
30GX152 30GX162	4342	2835	3920 3936
30GX182	5996	1820	4853

Ufungaji wa kipozezi nyingi

Vidokezo:

1. Kitengo lazima kiwe na nafasi za mtiririko wa hewa kama ifuatavyo:
   Juu: usizuie kwa njia yoyote
2. Katika kesi ya vipozezi vingi (hadi vitengo vinne), nafasi husika kati yao inapaswa kuongezeka kutoka 1830 hadi 2000 mm kwa mahitaji ya nafasi ya upande.
3. Nafasi zinahitajika kwa kuondolewa kwa bomba la kupoza.

KUMBUKA: Rejelea michoro iliyoidhinishwa ya vipimo iliyotolewa na kitengo, wakati wa kubuni usakinishaji.

30GX 207-358

30GX-207
30GX-227
30GX-247
30GX-267
30GX-298
30GX-328
30GX-358

1. Nafasi zinazohitajika kwa uendeshaji na matengenezo
2. Nafasi zinazohitajika kwa kuondolewa kwa bomba la kubadilisha joto. Nafasi zinaweza kuwa upande wa kushoto au upande wa kulia.

Maji yanayoingia

Maji yanayotoka

Ugavi wa umeme

Pato la hewa - usizuie

kg: jumla ya uzito wa uendeshaji

	A mm	B mm	kg
30GX207 30GX227	5996	2895	5540 5570
30GX247 30GX267	6911	2470	6134 6365
30GX298	7826	2220	7354
30GX328 30GX358	8741	1250	7918 8124

Ufungaji wa kipozezi nyingi

Vidokezo:

1. Kitengo lazima kiwe na nafasi za mtiririko wa hewa kama ifuatavyo:
   Juu: usizuie kwa njia yoyote
2. Katika kesi ya vipozezi vingi (hadi vitengo vinne), nafasi husika kati yao inapaswa kuongezeka kutoka 1830 hadi 2000 mm kwa mahitaji ya nafasi ya upande.
3. Nafasi zinahitajika kwa kuondolewa kwa bomba la kupoza.

KUMBUKA: Rejelea michoro iliyoidhinishwa ya vipimo iliyotolewa na kitengo, wakati wa kubuni usakinishaji.

DATA HALISI 30HXC

30HXC		080	090	100	110	120	130	140	155	175	190	200	230	260	285	310	345	375
Uwezo halisi wa kupoeza	kW	292	321	352	389	426	464	514	550	607	663	716	822	918	996	1119	1222	1326
Uzito wa uendeshaji	kg	2447	2462	2504	2650	2846	2861	2956	2971	3283	3438	4090	4705	4815	4985	5760	5870	6105
Kipozezi Saketi A/B		HFC-134a
	kg	39/36	39/36	37/32	38/38	57/55	59/50	56/50	59/52	58/61	60/70	110/58	118/63	120/75	120/75	108/110	110/110	110/120
Mafuta Saketi A/B		Mafuta ya polyolester CARRIER SPEC: PP 47-32
	l	15/15	15/15	15/15	15/15	15/15	15/15	15/15	15/15	15/15	15/15	30/15	30/15	30/15	30/15	30/30	30/30	30/30
Vipandamizaji		Hermetic twin-screw Power3
Mzunguko A, ukubwa wa nom. kwa kila kipandamizaji**		39	46	46	56	56	66	80	80	80	80+	66/56	80/56	80/80	80+/80+	80/66	80/80	80+/80+
Mzunguko B, ukubwa wa nom. kwa kila kipandamizaji**		39	39	46	46	56	56	56	66	80	80+	66	80	80	80+	80/66	80/80	80+/80+
Aina ya udhibiti		Udhibiti wa PRO-DIALOG Plus
Idadi ya hatua za uwezo		6	6	6	6	6	6	6	6	6	6	8	8	8	8	10	10	10
Uwezo wa chini	%	19	19	21	19	21	19	17	19	21	21	14	14	14	14	10	10	10
Kiyeyushaji		Aina ya ganda na mirija, yenye mirija ya shaba iliyo na mapezi ya ndani
Kiasi halisi cha maji	l	65	65	73	87	81	81	91	91	109	109	140	165	181	181	203	229	229
Viunganishi vya maji		Flange bapa iliyotolewa na kiwanda, ya kuunganishwa kwa kulehemu kwenye tovuti
Ingizo na litokalo	in.	4	4	4	5	5	5	5	5	5	5	6	6	6	6	8	8	8
Mfereji na tundu la hewa (NPT)	in.	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8
Kiwango cha juu cha shinikizo la uendeshaji upande wa maji	kPa	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Viyeyushaji		Aina ya ganda na mirija, yenye mirija ya shaba iliyo na mapezi ya ndani
Kiasi halisi cha maji	l	58	58	58	58	92	92	110	110	132	132	162	208	208	208	251	251	251
Viunganishi vya maji		Flange bapa iliyotolewa na kiwanda, ya kuunganishwa kwa kulehemu kwenye tovuti
Ingizo na litokalo	in.	5	5	5	5	5	5	5	5	6	6	6	6	6	6	8	8	8
Mfereji na tundu la hewa (NPT)	in.	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8
Kiwango cha juu cha shinikizo la uendeshaji upande wa maji	kPa	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000

* Hali sanifu za Eurovent: halijoto ya maji inayoingia/inatoka kwenye kiyeyushaji = 12°C/7°C, halijoto ya maji inayoingia/inatoka kwenye kiyeyusho = 30°C/35°C Uwezo halisi wa kupoeza: Uwezo wa jumla wa kupoeza ukiondoa joto la pampu ya maji dhidi ya kushuka kwa shinikizo la ndani la kiyeyushaji. ** Ukubwa wa kipandamizaji unalingana na uwezo wa kawaida katika tani (tani 1 = 3.517 kW).

DATA YA UMEME 30HXC

30HXC		080	090	100	110	120	130	140	155	175	190	200	230	260	285	310	345	375
Mzunguko wa nguvu
Ugavi wa umeme jina*	V-ph-Hz	400-3-50
Kiwango cha voltage	V	360-440
Ugavi wa mzunguko wa udhibiti		Mzunguko wa udhibiti hutolewa kupitia transformer iliyosakinishwa kiwandani
Ingizo la nguvu jina*	kW	59	67	74	83	88	99	112	123	135	146	156	179	201	219	245	274	298
Uvutaji wa sasa jina*	A	98	111	124	139	148	166	186	204	226	242	259	291	335	367	408	456	498
Ingizo la nguvu la juu**	kW	76	83	91	101	111	121	135	145	158	181	187	214	237	272	290	316	362
Mzunguko A	kW	-	-	-	-	-	-	-	-	-	-	121	135	158	181	145	158	181
Mzunguko B	kW	-	-	-	-	-	-	-	-	-	-	66	79	79	91	145	158	181
Cosine phi, kitengo kikiwa na mzigo kamili		0.87	0.87	0.87	0.87	0.87	0.87	0.87	0.87	0.87	0.87	0.87	0.87	0.87	0.87	0.87	0.87	0.87
Uvutaji wa sasa wa juu zaidi (Un - 10%)***	A	138	152	166	184	202	221	245	264	288	330	341	389	432	495	528	576	660
Mzunguko A	A	-	-	-	-	-	-	-	-	-	-	221	245	288	330	264	288	330
Mzunguko B	A	-	-	-	-	-	-	-	-	-	-	120	144	144	165	264	288	330
Uvutaji wa sasa wa juu zaidi (Un)***	A	125	138	151	167	184	201	223	240	262	300	310	354	393	450	480	524	600
Mzunguko A	A	-	-	-	-	-	-	-	-	-	-	201	223	262	300	240	262	300
Mzunguko B	A	-	-	-	-	-	-	-	-	-	-	109	131	131	150	240	262	300
Uvutaji wa sasa wa juu zaidi wa kuanzisha, kitengo sanifu (Un)****	A	172	197	209	235	252	283	318	335	357	420	806	938	977	1156	1064	1108	1306
Mzunguko A	A	-	-	-	-	-	-	-	-	-	-	697	807	846	1006	824	846	1006
Mzunguko B	A	-	-	-	-	-	-	-	-	-	-	605	715	715	856	824	846	1006
Uwiano wa uvutaji wa sasa wa juu zaidi wa kuanzisha/sasa wa juu zaidi, kitengo		1.37	1.42	1.39	1.41	1.37	1.41	1.43	1.40	1.36	1.40	2.60	2.65	2.49	2.57	2.22	2.12	2.18
Uwiano wa uvutaji wa sasa wa juu zaidi wa kuanzisha/sasa wa juu zaidi, mzunguko A		-	-	-	-	-	-	-	-	-	-	3.47	3.62	3.23	3.35	3.43	3.23	3.35
Uwiano wa uvutaji wa sasa wa juu zaidi wa kuanzisha/sasa wa juu zaidi, mzunguko B		-	-	-	-	-	-	-	-	-	-	5.55	5.46	5.46	5.71	3.43	3.23	3.35
Uvutaji wa sasa wa juu zaidi wa kuanzisha - kuanza kwa sasa kupunguzwa (Un) ****	A	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	601	643	682	760	769	813	910
Mzunguko A	A	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	492	512	551	610	529	551	610
Mzunguko B	A	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	330	370	370	385	529	551	610
Uvutaji wa sasa wa juu zaidi wa kuanzisha - uwiano wa kuanza kwa sasa ulipunguzwa/uvutaji wa sasa wa juu zaidi, kitengo		sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	1.94	1.82	1.74	1.69	1.60	1.55	1.52
Mzunguko A		sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	2.45	2.30	2.10	2.03	2.20	2.10	2.03
Mzunguko B		sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	sanifu.	3.03	2.83	2.83	2.57	2.20	2.10	2.03
Uvutaji wa sasa wa mzunguko mfupi wa awamu tatu	kA	25	25	25	25	25	25	25	25	25	25	N/A	N/A	N/A	N/A	N/A	N/A	N/A
Mzunguko A	kA	-	-	-	-	-	-	-	-	-	-	25	25	25	25	25	25	25
Mzunguko B	kA	-	-	-	-	-	-	-	-	-	-	15	15	15	15	25	25	25
Uwezo wa kusubiri wa mteja, kitengo au circ. A, kwa miunganisho ya pampu ya maji ya evaporator†	kW	8	8	8	11	11	11	15	15	15	15	15	18	18	30	30	30	30

* Hali sanifu za Eurovent: Halijoto ya maji inayoingia/inayotoka kwa evaporator 12°C na 7°C. Halijoto ya maji inayoingia/inayotoka kwa condenser 30°C/35°C.
** Ingizo la nguvu, compressor, katika mipaka ya uendeshaji wa kitengo (halijoto ya maji inayoingia/inayotoka kwa evaporator = 15°C/10°C, halijoto ya maji inayoingia/inayotoka kwa condenser = 40°C/45°C) na voltage jina ya 400 V (data iliyotolewa kwenye bamba la jina la kitengo).
*** Uvutaji wa sasa wa juu zaidi wa kitengo katika ingizo la nguvu la juu zaidi la kitengo.
**** Uvutaji wa sasa wa kuanzisha wa papo hapo wa juu zaidi (uvutaji wa sasa wa uendeshaji wa juu zaidi wa compressor ndogo zaidi + uvutaji wa sasa wa rotor iliyofungwa au uvutaji wa sasa wa kuanzisha ulipunguzwa wa compressor kubwa zaidi)
† Ingizo la sasa na nguvu halijajumuishwa katika thamani zilizo hapo juu.
N/A Haipatikani

Compressors

Rejeleo	Ukubwa	I nom.	MHA	LRA	LRA (Y)	LRA (S) 1 cp.	LRA (S) 2 cp.
06NW2146S7N	39	48	69	344	109	125	-
06NW2174S7N	46	58	83	423	134	154	-
06NW2209S7N	56	71	101	506	160	260	350
06NW2250S7N	66	87	120	605	191	330	400
06NW2300S5N	80	104	144	715	226	370	420
06NW2300S5E	80+	111	165	856	270	385	460

Legend:

06NW	Compressor ya vitengo vilivyopozwa kwa maji
N	Compressor isiyo na uchumi
E	Compressor yenye uchumi
INOM	Uvutaji wa sasa wa wastani wa compressor katika hali za Eurovent
MHA	Lazima ushikilie amperes (uvutaji wa sasa wa uendeshaji wa juu zaidi) katika 360 V
LRA	Uvutaji wa sasa wa rotor iliyofungwa na kuanza kwa mstari mzima
LRA (Y)	Uvutaji wa sasa wa rotor iliyofungwa kwa sasa iliyopunguzwa (hali ya kuanzisha nyota/delta)
LRA (S) 1 cp.	Kuanzisha na sasa iliyopunguzwa na kianzishi cha kielektroniki (muda wa kuanzisha sekunde 3 kiwango cha juu) kwa compressor moja kwa kila mzunguko
LRA (S) 2 cp.	Kuanzisha na sasa iliyopunguzwa na kianzishi cha kielektroniki (muda wa kuanzisha sekunde 3 kiwango cha juu) kwa compressor mbili kwa kila mzunguko

DATA YA KIMEME KWA VITENGO VYENYE JOTO LA JUU LA UGANDA

Chaguo za 30HXC 150 na 150A

30HXC		080	090	100	110	120	130	140	155	175	190	200	230	260	285	310	345	375
Saketi ya nguvu
Ugavi wa nguvu jina*	V-ph-Hz	400-3-50
Kiwango cha voltage	V	360-440
Ugavi wa saketi ya udhibiti		Saketi ya udhibiti inatolewa kupitia transfoma iliyosakinishwa kiwandani
Uingizaji wa nguvu wa juu zaidi**	kW	104	117	131	145	159	174	194	211	230	263	271	310	345	395	422	460	526
Saketi A	kW	-	-	-	-	-	-	-	-	-	-	175	195	230	263	211	230	263
Saketi B	kW	-	-	-	-	-	-	-	-	-	-	96	115	115	132	211	230	263
Mchoro wa sasa wa juu zaidi (Un - 10%)***	A	190	215	240	265	290	320	355	385	420	480	495	564	630	720	770	840	960
Saketi A	A	-	-	-	-	-	-	-	-	-	-	320	355	420	480	385	420	480
Saketi B	A	-	-	-	-	-	-	-	-	-	-	175	210	210	240	385	420	480
Mchoro wa juu zaidi wa sasa (Un)***	A	173	195	218	241	264	291	323	350	382	436	450	514	573	655	700	764	873
Saketi A	A	-	-	-	-	-	-	-	-	-	-	291	323	382	436	350	382	436
Saketi B	A	-	-	-	-	-	-	-	-	-	-	159	191	191	218	350	382	436
Upeo wa juu wa sasa wa kuanzia, kitengo cha std. (Un)****	A	277	312	335	379	402	435	519	546	578	618	1251	1549	1608	1701	1735	1799	1920
Saketi A	A	-	-	-	-	-	-	-	-	-	-	1092	1358	1417	1483	1385	1417	1483
Saketi B	A	-	-	-	-	-	-	-	-	-	-	960	1226	1226	1265	1385	1417	1483
Kiwango cha juu cha sasa cha kuanzia/upeo wa juu wa sasa wa kuchora, kitengo		1.61	1.60	1.54	1.57	1.52	1.49	1.61	1.56	1.51	1.42	2.78	3.02	2.81	2.60	2.48	2.36	2.20
Kiwango cha juu cha sasa cha kuanzia/upeo wa juu wa sasa wa kuchora, saketi A		-	-	-	-	-	-	-	-	-	-	3.75	4.21	3.71	3.40	3.96	3.71	3.40
Kiwango cha juu cha sasa cha kuanzia/upeo wa juu wa sasa wa kuchora, saketi B		-	-	-	-	-	-	-	-	-	-	6.03	6.42	6.42	5.80	3.96	3.71	3.40
Upeo wa juu wa sasa wa kuanzia - umeanza kupunguza sasa (Un) ****	A	std.	std.	std.	std.	std.	std.	std.	std.	std.	std.	N/A	N/A	N/A	N/A	N/A	N/A	N/A
Saketi fupi ya awamu tatu inayoshikilia sasa	kA	25	25	25	25	25	25	25	25	25	25	N/A	N/A	N/A	N/A	N/A	N/A	N/A
Saketi A	kA	-	-	-	-	-	-	-	-	-	-	25	25	25	25	25	25	25
Saketi B	kA	-	-	-	-	-	-	-	-	-	-	15	15	15	15	25	25	25
Uwezo wa kusubiri wa mteja, kitengo au circ. A, kwa unganisho la pampu ya maji ya uvukizi†	kW	8	8	8	11	11	11	15	15	15	15	15	18	18	30	30	30	30

** Uingizaji wa nguvu, compressor, katika kikomo cha uendeshaji wa kitengo (maji ya evaporator yanaingia/yanaacha halijoto = 15°C/10°C, condenser inaingia/inaacha halijoto ya maji = 40°C/45°C) na voltage jina ya 400 V (data iliyotolewa kwenye bamba la jina la kitengo).
*** Upeo wa juu wa sasa wa uendeshaji wa kitengo katika upeo wa juu wa ingizo la nguvu la kitengo.
**** Upeo wa juu wa sasa wa kuanzia (upeo wa juu wa sasa wa uendeshaji wa compressor ndogo zaidi + ilifungwa sasa ya rotor au kupunguza sasa ya kuanzia ya compressor kubwa zaidi)
† Ingizo la sasa na nguvu halijajumuishwa katika thamani zilizo hapo juu.
N/A Haipatikani

Vitengo vya 30HXC 080-375 vya halijoto ya juu ya uganda vinatokana moja kwa moja na miundo ya kawaida. Kiwango chao cha utumaji ni sawa na kile cha vitengo vya kawaida, lakini huruhusu uendeshaji katika halijoto ya maji ya kuacha condenser hadi 63°C. Udhibiti wa PRO-DIALOG unatoa faida zote za vitengo vya kawaida, pamoja na udhibiti wa halijoto ya maji ya kuacha condenser.

Marekebisho makuu ni:

• Matumizi ya compressor za 30GX
• Marekebisho ya vipengele vya umeme ili kufanya kazi na compressor za halijoto ya juu ya uganda.
• Marekebisho ya vibadilishaji joto ili kukidhi mahitaji ya msimbo wa shinikizo (ikiwa ni lazima).

Chaguo la 150

Vitengo hivi vimeundwa kwa ajili ya matumizi ya kitamaduni kwa vitengo vilivyopozwa kwa maji, lakini kwa halijoto ya juu ya maji ya kuacha condenser kuliko 45°C.

Kama vile vitengo vya kawaida vina vifaa vya kuingilia condenser na kuacha vitambuzi vya maji, vilivyosakinishwa kwenye mabomba.

Inawezekana kudhibiti mashine kwenye kituo cha maji cha condenser, ikihitaji mabadiliko ya usanidi wa kiwanda na matumizi ya kifaa cha kubadilisha njia ya kuingilia joto/kupoeza.

Chaguo la 150A

Vitengo hivi vimeundwa kwa ajili ya pampu za joto za maji hadi maji.

Zimeundwa kiwandani kama pampu za joto (udhibiti wa kupasha joto/kupoeza kama kazi ya kifaa cha mbali cha kubadilisha njia). Condenser inajumuisha insulation ya joto ambayo inafanana na ile ya evaporator.

Taarifa za kiufundi

Taarifa zote zinafanana na zile za vitengo vya kawaida vya 30HXC, isipokuwa aya zifuatazo.

Uteuzi

Hakuna hali jina kwa aina hii ya kitengo. Uteuzi hufanywa kwa kutumia orodha ya kielektroniki ya sasa.

Vipimo

Hizi zinafanana na zile za vitengo vya kawaida vya 30HXC. Tofauti pekee ni katika kipenyo cha muunganisho wa waya za uwanja zinazoingia, iliyoelezwa katika sura ya "Uteuzi unaopendekezwa". Rejelea michoro ya vipimo vya vitengo hivi, kabla ya kuendelea na wiring.

Compressor

Angalia jedwali la compressor la 30GX.

Chaguo na vifaa

Chaguo zote zinazopatikana kwa vitengo vya kawaida vya 30HXC zinaoana, isipokuwa:

Chaguo la 5, kitengo cha maji ya chumvi	Kitengo maalum
Chaguo la 25, kuanza kwa urahisi, vitengo vya 30HXC 200-375	Haipatikani

Tahadhari:
Ikiwa vitengo vina aina mbili tofauti za uendeshaji - moja yenye halijoto ya juu ya uganda na nyingine yenye halijoto ya chini ya uganda - na mpito unafanywa na kitengo kinachoendesha, halijoto haipaswi kutofautiana kwa zaidi ya 3 K kwa dakika. Katika hali ambapo hii haiwezekani, inashauriwa kupitia swichi ya kuanza/kusimamisha kitengo (kuanza/kusimamisha kwa mbali kunapatikana kwa vitengo vya kawaida).

DATA YA KIMWILI 30GX

30GX		082	092	102	112	122	132	152	162	182	207	227	247	267	298	328	358
Uwezo halisi wa kupoeza	kW	285	309	332	388	417	450	505	536	602	687	744	810	910	1003	1103	1207
Uzito wa uendeshaji	kg	3116	3157	3172	3515	3531	3633	3920	3936	4853	5540	5570	6134	6365	7354	7918	8124
Gharama ya friji		HFC-134a
Saketi A/B	kg	55/55	58/50	54/53	55/53	60/57	63/60	75/69	75/75	80/80	130/85	130/85	155/98	170/104	162/150	162/165	175/175
Mafuta		Mafuta ya polyolester CARRIER SPEC: PP 47-32
Saketi A/B	l	20/20	20/20	20/20	20/20	20/20	20/20	20/20	20/20	20/20	40/20	40/20	40/20	40/20	40/40	40/40	40/40
Compressor		Power ya hermetic twin-screw3
Circ. A, ukubwa wa nom. kwa kila compressor**		46	46	56	56	66	66	80	80	80+	66/56	80/66	80/80	80+/80+	80/80	80/80	80+/80+
Circ. B, ukubwa wa nom. kwa kila compressor**		39	46	46	56	56	66	66	80	80+	80	80	80	80+	66/66	80/802	80+/80+
Aina ya udhibiti		Udhibiti wa PRO-DIALOG Plus
Idadi ya hatua za uwezo		6	6	6	6	6	6	6	6	6	8	8	8	8	10	10	10
Uwezo wa chini	%	19	21	19	21	19	21	19	21	21	16	14	14	14	9	10	10
Evaporator		Aina ya shell na tube, yenye mirija ya shaba iliyofungwa ndani
Kiasi halisi cha maji	l	65	73	73	87	87	101	91	91	109	140	140	165	181	203	229	229
Miunganisho ya maji		Flange bapa iliyotolewa na kiwanda, ili kuunganishwa kwenye tovuti
Kuingia na kutoka	in.	4	4	4	5	5	5	5	5	5	6	6	6	6	8	8	8
Mtoa maji na shimo la hewa (NPT)	in.	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8
Upeo wa juu wa shinikizo la uendeshaji upande wa maji	kPa	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Condenser		Mirija ya shaba na mapezi ya alumini
Mashabiki		Shabiki wa Axial FLYING BIRD 2 na kifuniko kinachozunguka
Kiasi		4	4	4	6	6	6	8	8	8	10	10	12	12	14	16	16
Kasi	r/s	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8
Mtiririko wa hewa wa jumla	l/s	21110	21110	21110	31660	31660	31660	42220	42220	42220	52770	52770	63330	63330	73880	84440	84440

* Hali sanifu za Eurovent: halijoto ya maji ya kuingia/kuacha evaporator = 12°C/7°C, halijoto ya hewa ya nje = 35°C Uwezo halisi wa kupoeza: Uwezo mbaya wa kupoeza ukiondoa joto la pampu ya maji dhidi ya kushuka kwa shinikizo la evaporator ya ndani.
** Ukubwa wa compressor unalingana na uwezo jina katika tani (tani 1 = 3.517 kW).

DATA YA UMEME 30GX

30HXC		082	092	102	112	122	132	152	162	182	207	227	247	267	298	328	358
Saketi ya nguvu
Ugavi wa umeme nominella*	V-ph-Hz	400-3-50
Kiwango cha volti	V	360-440
Ugavi wa saketi ya udhibiti		Saketi ya udhibiti inatolewa kupitia kibadilishaji kilichosakinishwa kiwandani
Ingizo la nguvu nominella*	kW	98	109	123	133	150	166	179	196	214	246	281	292	332	364	394	449
Mchoro wa sasa nominella*	A	180	200	223	256	273	290	326	352	388	449	492	528	582	642	704	776
Ingizo la juu la nguvu**	kW	127	141	154	175	191	207	234	253	286	319	355	380	429	462	506	572
Saketi A	kW	-	-	-	-	-	-	-	-	-	193	228	253	286	253	253	286
Saketi B	kW	-	-	-	-	-	-	-	-	-	127	127	127	143	209	253	286
Cosine phi, kitengo kikiwa na mzigo kamili		0.85	0.85	0.85	0.85	0.85	0.85	0.86	0.86	0.86	0.86	0.86	0.86	0.86	0.86	0.86	0.86
Upeo. wa sasa unaovutwa (Un - 10%)***	A	237	262	287	323	353	383	429	464	524	585	650	696	786	847	928	1048
Saketi A	A	-	-	-	-	-	-	-	-	-	353	418	464	524	464	464	524
Saketi B	A	-	-	-	-	-	-	-	-	-	232	232	232	262	383	464	524
Upeo wa sasa unaovutwa (Un)***	A	217	240	263	297	324	351	394	426	480	537	596	639	721	777	852	961
Saketi A	A	-	-	-	-	-	-	-	-	-	324	383	426	480	426	426	480
Saketi B	A	-	-	-	-	-	-	-	-	-	213	213	213	240	351	426	480
Upeo. wa sasa wa kuanzisha, kitengo std.**** (Un)	A	334	357	401	435	468	495	590	622	662	1338	1631	1674	1767	1812	1887	2008
Saketi A***	A	-	-	-	-	-	-	-	-	-	1125	1418	1461	1527	1461	1461	1527
Saketi B***	A	-	-	-	-	-	-	-	-	-	1248	1248	1248	1287	1152	1461	1527
Upeo. wa sasa wa kuanzisha/upeo. wa uwiano wa mchoro wa sasa, kitengo		1.54	1.49	1.53	1.47	1.44	1.41	1.50	1.46	1.38	2.49	2.74	2.62	2.45	2.33	2.22	2.09
Upeo. wa sasa wa kuanzisha/upeo. wa uwiano wa mchoro wa sasa, saketi A		-	-	-	-	-	-	-	-	-	3.47	3.70	3.43	3.18	3.43	3.43	3.18
Upeo. wa sasa wa kuanzisha/upeo. wa uwiano wa mchoro wa sasa, saketi B		-	-	-	-	-	-	-	-	-	5.86	5.86	5.86	5.36	3.28	3.43	3.18
Upeo. wa sasa wa kuanzisha - uanzishaji wa sasa uliopunguzwa (Un) ****	A	std.	std.	std.	std.	std.	std.	std.	std.	std.	878	955	998	1102	1136	1211	1343
Saketi A	A	std.	std.	std.	std.	std.	std.	std.	std.	std.	665	742	785	862	785	785	862
Saketi B	A	std.	std.	std.	std.	std.	std.	std.	std.	std.	572	572	572	622	692	785	862
Upeo.wa sasa wa kuanzisha - uanzishaji wa sasa ulio punguzwa/ upeo. wa uwiano wa mchoro wa sasa, kitengo		std.	std.	std.	std.	std.	std.	std.	std.	std.	1.64	1.60	1.56	1.53	1.46	1.42	1.40
Saketi A		std.	std.	std.	std.	std.	std.	std.	std.	std.	2.05	1.94	1.84	1.79	1.84	1.84	1.79
Saketi B		std.	std.	std.	std.	std.	std.	std.	std.	std.	2.69	2.69	2.69	2.39	1.97	1.84	1.79
Mkondo wa kushikilia mzunguko mfupi wa awamu tatu	kA	25	25	25	25	25	25	25	25	25	N/A	N/A	N/A	N/A	N/A	N/A	N/A
Saketi A	kA	-	-	-	-	-	-	-	-	-	25	25	25	25	25	25	25
Saketi B	kA	-	-	-	-	-	-	-	-	-	25	25	25	25	25	25	25
Uwezo wa kusubiri wa mteja, kitengo au circ. A, kwa miunganisho ya pampu ya maji ya evaporator†	kW	4	4	4	5.5	5.5	5.5	7.5	7.5	7.5	7.5	9	9	9	15	15	15

* Hali za kawaida za Eurovent: Halijoto ya maji inayoingia/inayoacha evaporator 12°C na 7°C. Halijoto ya hewa ya nje 35°C.
** Ingizo la nguvu, kompressa na feni, katika viwango vya uendeshaji wa kitengo (halijoto ya maji inayoingia/inayoacha evaporator = 15°C/10°C, halijoto ya hewa ya nje = 46°C) na volti nominella ya 400 V (data iliyotolewa kwenye bamba la jina la kitengo).
*** Mkondo wa juu wa uendeshaji wa kitengo kwa ingizo la juu la nguvu ya kitengo.
**** Mkondo wa kuanzisha papo hapo wa juu (mkondo wa juu wa uendeshaji wa kompressa ndogo zaidi + mkondo wa feni + mkondo uliyofungwa wa rotor au mkondo uliopunguzwa wa kuanzisha wa kompressa kubwa zaidi).
† Ingizo za sasa na nguvu hazijajumuishwa katika thamani zilizo hapo juu
N/A Haipatikani

Kompressa

Rejeleo	Ukubwa	I nom.	MHA	LRA	LRA (Y)	LRA (S) 1 cp.	LRA (S) 2 cp.
06NA2146S7N	39	70	95	605	191	220	-
06NA2174S7N	46	90	120	715	226	260	-
06NA2209S7N	56	113	145	856	270	330	420
06NA2250S7N	66	130	175	960	303	380	500
06NA2300S5N	80	156	210	1226	387	445	550
06NA2300S5E	80+	174	240	1265	400	460	600

Hadithi:

06NA	Kompressa kwa vitengo vilivyopozwa kwa hewa
N	Kompressa isiyo ya kiuchumi
E	Kompressa ya kiuchumi
INOM	Mchoro wa sasa wa wastani wa kompressa katika hali za Eurovent
MHA	Lazima ishikilie amperes (mkondo wa juu wa uendeshaji) kwa 360 V
LRA	Mkondo uliyofungwa wa rotor na uanzishaji wa moja kwa moja
LRA (Y)	Mkondo uliyofungwa wa rotor kwa mkondo uliopunguzwa (hali ya uanzishaji wa nyota/delta)
LRA (S) 1 cp.	Uanzishaji na mkondo uliopunguzwa na kianzishi cha elektroniki (muda wa uanzishaji sekunde 3 max.) kwa kompressa moja kwa kila saketi
LRA (S) 2 cp.	Uanzishaji na mkondo uliopunguzwa na kianzishi cha elektroniki (muda wa uanzishaji sekunde 3 max.) kwa kompressa mbili kwa kila saketi

TAARIFA ZA UTUMIAJI

Kiwango cha utendaji cha kitengo

Evaporator		Kiwango cha chini	Kiwango cha juu
Halijoto ya maji inayoingia kwenye evaporator	°C	6.8*	21
Halijoto ya maji yanayotoka kwenye evaporator	°C	4**	15
Condenser (iliyopozwa kwa maji)		Kiwango cha chini	Kiwango cha juu
Halijoto ya maji inayoingia kwenye condenser	°C	20***	42
Halijoto ya maji yanayotoka kwenye condenser	°C	25	45
Halijoto ya utendaji ya mazingira ya nje 30HXC	°C	6	40
Condenser (iliyopozwa kwa hewa)		Kiwango cha chini	Kiwango cha juu
Halijoto ya utendaji ya mazingira ya nje	°C	0	46
Shinikizo tuli linalopatikana	kPa		0

Vidokezo:
* Kwa matumizi yanayohitaji utendaji wa chini ya 6.8°C, wasiliana na Carrier s.a. kwa uteuzi wa kitengo kwa kutumia katalogi ya kielektroniki ya Carrier.
** Kwa matumizi yanayohitaji utendaji wa chini ya 4°C, vitengo vinahitaji matumizi ya antifreeze.
*** Vitengo vilivyopozwa kwa maji (30HXC) vinavyofanya kazi kwa mzigo kamili na chini ya 20°C halijoto ya maji inayoingia kwenye condenser vinahitaji matumizi ya udhibiti wa shinikizo la kichwa na vali za udhibiti wa maji za analogi (tazama aya kuhusu udhibiti wa shinikizo la kichwa).

Katika hali za utendaji wa muda (kuanzisha na kwa mzigo wa sehemu) kitengo kinaweza kufanya kazi na halijoto ya hewa inayoingia kwenye condenser ya 13°C.

Mtiririko wa chini wa maji yaliyopozwa

Mtiririko wa chini wa maji yaliyopozwa unaonyeshwa kwenye jedwali kwenye ukurasa unaofuata. Ikiwa mtiririko ni mdogo kuliko huu, mtiririko wa evaporator unaweza kuzungushwa, kama inavyoonyeshwa kwenye mchoro. Halijoto ya mchanganyiko unaotoka kwenye evaporator haipaswi kuwa chini ya 2.8 K kuliko halijoto ya maji yaliyopozwa inayoingia.

KWA KIWANGO CHA CHINI CHA MTIRIRIKO WA MAJI YALIYOPOZWA

Mtiririko wa juu wa maji yaliyopozwa

Mtiririko wa juu wa maji yaliyopozwa umewekewa kikomo na kushuka kwa shinikizo la juu linaloruhusiwa katika evaporator. Imetolewa kwenye jedwali kwenye ukurasa unaofuata. Ikiwa mtiririko unazidi thamani ya juu, suluhisho mbili zinawezekana:

1. Chagua evaporator isiyo ya kawaida yenye njia moja ya maji ambayo itaruhusu kiwango cha juu cha mtiririko wa maji.
2. Pita evaporator kama inavyoonyeshwa kwenye mchoro ili kupata tofauti ya halijoto ya juu na kiwango cha chini cha mtiririko wa evaporator.

KWA KIWANGO CHA JUU CHA MTIRIRIKO WA MAJI YALIYOPOZWA

Evaporator ya mtiririko tofauti

Mtiririko tofauti wa evaporator unaweza kutumika katika chiller za kawaida za 30HXC na 30GX. Chillers hudumisha halijoto ya maji ya mara kwa mara yanayotoka chini ya hali zote za mtiririko. Ili hili litokee, kiwango cha chini cha mtiririko lazima kiwe cha juu kuliko mtiririko wa chini uliotolewa kwenye jedwali la viwango vya mtiririko vinavyoruhusiwa na haipaswi kutofautiana kwa zaidi ya 10% kwa dakika. Ikiwa kiwango cha mtiririko kinabadilika haraka zaidi, mfumo unapaswa kuwa na kiwango cha chini cha lita 6.5 za maji kwa kila kW badala ya 3.25 l/kW.

Kiwango cha chini cha maji cha mfumo

Mfumo wowote ule, uwezo wa chini wa kitanzi cha maji hutolewa na fomula:

Uwezo = Cap (kW) x N Lita

Matumizi	N
Hewa ya kawaida	3.25
Upoaji wa aina ya mchakato	6.5

Ambapo Cap ni uwezo wa kupoeza wa mfumo wa kawaida (kW) katika hali ya kawaida ya uendeshaji ya usakinishaji.

Kiwango hiki ni muhimu kwa utendaji thabiti na udhibiti sahihi wa halijoto.

Mara nyingi ni muhimu kuongeza tangi la maji la buffer kwenye mzunguko ili kufikia kiwango kinachohitajika. Tangi lazima lenyewe ligawanywe ndani ili kuhakikisha uchanganyaji sahihi wa kioevu (maji au brine). Rejelea mifano iliyo hapa chini.

KUMBUKA: Compressor haipaswi kuwasha tena zaidi ya mara 6 kwa saa.

Kiwango cha mtiririko wa jokofu (l/s)

30HXC		Kiwango cha chini*		Kiwango cha juu**
080-090		5.7		22.7
100		6.0		24.1
110		6.9		27.5
120-130		8.3		33.0
140-155		10.0		39.5
175-190		10.7		42.7
200		13.4		53.7
230		13.4		60.6
260-285		17.0		68.1
310		19.4		77.8
345-375		21.3		85.3
30GX		Kiwango cha chini*		Kiwango cha juu**
082		5.7		22.7
092-102		6.0		24.1
112-122		6.9		27.5
132		8.4		33.7
152-162		10.0		39.9
182		10.7		42.7
207-227		13.4		53.7
247		15.1		60.6
267		17.0		68.1
298		19.4		77.8
328-358		21.3		85.3

* Kulingana na kasi ya maji ya 0.9 m/s.
** Kulingana na kasi ya maji ya 3.6 m/s.

Kiwango cha mtiririko wa kondesa (l/s)

30HXC	Kiwango cha chini* Mzunguko uliofungwa	Mzunguko ulio wazi	Kiwango cha juu**
080-110	2.5	7.5	29.9
120-130	3.1	9.3	37.3
140-155	3.8	11.4	45.5
175-190	4.6	13.8	55.2
200	5.0	14.9	59.6
230-285	6.7	20.1	80.3
310-375	7.3	22.0	88.0

* Kulingana na kasi ya maji ya 0.3 m/s katika mzunguko uliofungwa na 0.9 m/s katika mzunguko ulio wazi.
** Kulingana na kasi ya maji ya 3.6 m/s

Mkondo wa kushuka kwa shinikizo la evaporator

1. 30HXC 080-090/30GX 082
2. 30HXC 100/30GX 092-102
3. 30HXC 110/30GX 112-122
4. 30GX 132
5. 30HXC 120-130
6. 30HXC 140-155/30GX 152-162
7. 30HXC 175-190/30GX 182
8. 30HXC 200/30GX 207-227
9. 30HXC 230/30GX 247
10. 30HXC 260-285/30GX 267
11. 30HXC 310/30GX 298
12. 30HXC 345-375/30GX 328-358

Mkondo wa kushuka kwa shinikizo la kondensa

1. 30HXC 080-090-100-110
2. 30HXC 120-130
3. 30HXC 140-155
4. 30HXC 175-190
5. 30HXC 200
6. 30HXC 230-260-285
7. 30HXC 310-345-375

Vidhibiti vya mtiririko

Swichi ya mtiririko wa kipozaji na ufungamanisho wa pampu ya maji yaliyopozwa

Ni lazima usakinishe swichi ya mtiririko wa kipozaji na pia kuunganisha ufungamanisho wa pampu ya maji yaliyopozwa kwenye 30HXC na 30GX. Kukosa kufuata maagizo haya kutabatilisha dhamana ya Carrier.

Kidhibiti cha swichi ya mtiririko wa kipozaji hutolewa na kuunganishwa kiwandani kwenye vitengo vya 30HXC na 30GX.
Fuata maagizo ya mtengenezaji kwa ajili ya usakinishaji.
Swichi ya mtiririko inaweza kupachikwa kwenye bomba la mlalo au bomba la wima lenye mtiririko wa kioevu kwenda juu. Haipaswi kutumika wakati mtiririko wa kioevu unaenda chini.

Pachika katika sehemu ya bomba ambapo kuna njia iliyonyooka ya angalau kipenyo cha bomba tano kila upande wa swichi ya mtiririko. Usiweke karibu na vali, viwiko au orifisi. Kasia haipaswi kugusa bomba au kizuizi chochote kwenye bomba. Parafua swichi ya mtiririko katika nafasi ili sehemu bapa ya kasia iwe katika pembe za kulia kwa mtiririko. Mishale iliyo kwenye kifuniko na chini, ndani ya kesi, lazima ielekeze mwelekeo wa mtiririko. Swichi inapaswa kupachikwa ili vituo vipatikane kwa urahisi kwa ajili ya nyaya.

Vituo vya 34 na 35 vinatolewa kwa ajili ya usakinishaji wa uwanjani wa ufungamanisho wa pampu ya maji yaliyopozwa (mguso saidizi wa kontaktori ya pampu ya maji yaliyopozwa).

(Muunganisho wa bomba: 1" NPT)

Swichi ya mtiririko wa kondesa (30HXC)

Swichi ya mtiririko wa kondesa ni kifaa kinachosakinishwa shambani.

USAKINISHAJI

Angalia vifaa vilivyopokelewa

• Kagua kitengo kwa uharibifu au sehemu zinazokosekana. Ikiwa uharibifu utagunduliwa, au ikiwa usafirishaji haujakamilika, wasilisha mara moja dai na kampuni ya usafirishaji.
• Thibitisha kwamba kitengo kilichopokelewa ndicho kilichoagizwa. Linganisha data ya bamba la jina na agizo.
• Thibitisha kuwa vifaa vyote vilivyoagizwa kwa usakinishaji kwenye tovuti vimeletwa, na vimekamilika na havijaharibiwa.
• Usihifadhi vitengo katika eneo lililo wazi kwa hali ya hewa kwa sababu ya utaratibu nyeti wa udhibiti na vifaa vya elektroniki.

Kuhama na kuweka kitengo

Kuhama

Usiondoe skidi, pallets au ufungashaji wa kinga hadi kitengo kiwe katika nafasi yake ya mwisho. Hamisha chiller kwa kutumia mirija au rollers, au kuinua, kwa kutumia kombeo za uwezo sahihi.

(30HXC)
Tumia kombeo tu kwenye sehemu zilizoteuliwa za kuinulia ambazo zimewekwa alama kwenye kitengo, juu ya kibadilisha joto cha baridi zaidi. Utelezaji kutoka chini ya kibadilisha joto utasababisha kitengo kuinuliwa kwa usalama. Jeraha la kibinafsi au uharibifu wa kitengo unaweza kutokea. Fuata maagizo ya uteleshaji yaliyotolewa kwenye mchoro wa vipimo ulioidhinishwa uliotolewa na kitengo.

Kuweka

Daima rejelea sura ya "Vipimo na vibali" ili kuthibitisha kuwa kuna nafasi ya kutosha kwa miunganisho yote na operesheni ya huduma. Kwa ajili ya kuratibu za katikati ya mvuto, msimamo wa mashimo ya kupachika kitengo, na pointi za usambazaji wa uzito, rejelea mchoro wa vipimo ulioidhinishwa uliotolewa na kitengo.

Tunapendekeza kwamba chillers hizi zisakinishwe ama kwenye basement au kwenye usawa wa ardhi. Ikiwa moja itasakinishwa juu ya usawa wa ardhi, kwanza hakikisha kwamba upakiaji unaoruhusiwa wa sakafu unatosha na kwamba sakafu ni imara na sawa. Ikiwa ni lazima, imarisha na usawazishe sakafu.

Ukiwa na chiller katika eneo lake la mwisho ondoa skidi, na vifaa vingine vinavyotumika kusaidia katika kuihamisha. Sawazisha kitengo kwa kutumia kiwango cha roho, na ufunge kitengo kwenye sakafu au msingi. Uendeshaji wa vitengo hivi unaweza kuharibika ikiwa haziendani na hazijawekwa kwa usalama kwenye vipachiko vyao. Ikiwa inahitajika tumia pedi za kutengwa chini ya kitengo ili kusaidia katika kutengwa kwa mtetemo.

MAELEKEZO YA KUNYANYUA

30HXC 080-190

Mchoro huu unaonyeshwa kwa taarifa tu. Rejelea "michoro iliyoidhinishwa".

1. ISIPOKUWA 30HXC 190

   	X mm	Y mm	Z mm
   30HXC080 30HXC090 30HXC100	1345	402	903
   30HXC110	1368	397	935
   30HXC120 30HXC130 30HXC140 30HXC155	1731	392	879
   30HXC175	1703	386	947
   30HXC190	1705	398	955

KUMBUKA
Wakati shughuli zote za kuinua na kuweka nafasi zimekamilika, inashauriwa kugusa nyuso zote ambapo rangi imeondolewa kwenye lugs za kuinua.

30HXC 200-285

Mchoro huu unaonyeshwa kwa taarifa tu. Rejelea "michoro iliyoidhinishwa".

30HXC 310-375

	X mm	Y mm	Z mm
30HXC310	2195	425	1085
30HXC345	2195	425	1085
30HXC375	2205	435	1025

KUMBUKA
Wakati shughuli zote za kuinua na kuweka nafasi zimekamilika, inashauriwa kugusa nyuso zote ambapo rangi imeondolewa kwenye lugs za kuinua.

30GX 082-162

Mchoro huu unaonyeshwa kwa taarifa tu. Rejelea "michoro iliyoidhinishwa".

	X mm	Y mm	Z mm	PTkg
30GX082	1440	1460	900	3115
30GX092	1440	1460	900	3156
30GX102	1440	1460	900	3170
30GX112	1650	1460	900	3574
30GX122	1650	1460	900	3527
30GX132	1650	1460	900	3634
30GX152	2155	1430	900	3938
30GX162	2155	1430	900	3954

30GX 182

	X mm	Y mm	Z mm	PTkg
30GX182	3030	1370	875	4853

KUMBUKA
Wakati shughuli zote za kuinua na kuweka nafasi zimekamilika, inashauriwa kugusa nyuso zote ambapo rangi imeondolewa kwenye lug ya kuinua

30GX 207-267

Mchoro huu unaonyeshwa kwa taarifa tu. Rejelea "michoro iliyoidhinishwa".

	X mm	Y mm	Z mm	PTkg
30GX207	2870	1440	890	5536
30GX227	2870	1440	890	5572
30GX247	3320	1430	927	6131
30GX267	3300	1420	886	6363

30GX 298-358

	X mm	Y mm	Z mm	PTkg
30GX298	3630	1420	890	7353
30GX328	4360	1455	920	7840
30GX358	4360	1445	930	8045

KUMBUKA
Wakati shughuli zote za kuinua na kuweka nafasi zimekamilika, inashauriwa kugusa nyuso zote ambapo rangi imeondolewa kwenye lugs za kuinua.

Viunganisho vya mabomba

Rejelea michoro ya vipimo iliyoidhinishwa kwa ukubwa na nafasi za viunganisho vyote vya maji vinavyoingia na kutoka. Mabomba ya maji hayapaswi kupeleka nguvu yoyote ya radial au axial kwa vibadilisha joto au mtetemo wowote kwa mfumo wa mabomba au jengo.

Usambazaji wa maji lazima uchambuliwe na uchujaji unaofaa, matibabu, vifaa vya udhibiti, kutengwa na vali za kutokwa na damu na mizunguko iliyojengwa ndani, kama inavyohitajika. Wasiliana na mtaalamu wa matibabu ya maji au fasihi inayofaa juu ya somo hilo.

Tahadhari za uendeshaji

Mzunguko wa maji unapaswa kuundwa kuwa na idadi ndogo ya elbows na bomba la usawa huendeshwa katika viwango tofauti. Ukaguzi wa msingi ufuatao unapaswa kufanywa (tazama pia kielelezo cha mzunguko wa kawaida wa majimaji hapa chini).

• Zingatia njia za maji zinazoingia na kutoka za vibadilisha joto.
• Sakinisha vali za kuondoa hewa za mwongozo au otomatiki kwenye sehemu zote za juu kwenye mzunguko wa maji.
• Tumia chumba cha upanuzi au vali ya upanuzi/utoaji ili kudumisha shinikizo kwenye mfumo.
• Sakinisha vipima joto vya maji na vipima shinikizo katika miunganisho ya maji inayoingia na kutoka karibu na evaporator.
• Sakinisha vali za kukimbia kwenye sehemu zote za chini ili kuruhusu mzunguko mzima kukimbishwa. Unganisha vali ya kusimamisha kwenye njia ya kukimbia kabla ya kuendesha chiller.
• Sakinisha vali za kusimamisha na vipima shinikizo, karibu na evaporator, katika mistari ya maji inayoingia na kutoka.
• Sakinisha swichi ya mtiririko wa baridi zaidi.
• Tumia viunganisho vinavyoweza kunyumbulika ili kupunguza upitishaji wa mtetemo kwa mfumo wa mabomba.
• Insulate mfumo wote wa mabomba, baada ya kupima uvujaji, ili kupunguza uvujaji wa joto na kuzuia condensation.
• Funika insulation na kizuizi cha mvuke.

Viunganisho vya evaporator na condenser

Evaporator na condenser ni ya aina ya ganda na tube ya mirija mingi yenye masanduku ya maji yanayoondolewa ili kuwezesha kusafisha mirija.

Kabla ya kufanya viunganisho vya maji kaza bolts katika vichwa vyote viwili kwa torque ya chini iliyoonyeshwa, ukifuata njia iliyoelezwa. Kaza katika jozi na mlolongo ulioonyeshwa kulingana na ukubwa wa bolt (angalia jedwali) kwa kutumia thamani ya torque katika mwisho wa chini wa anuwai iliyotolewa.

Ondoa flange tambarare iliyotolewa na kiwanda kutoka kwa kisanduku cha maji kabla ya kulehemu bomba kwenye flange. Kukosa kuondoa flange kunaweza kuharibu sensorer na insulation.

KUMBUKA
Tunapendekeza kukimbia mfumo na kukata mfumo wa mabomba ili kuhakikisha kwamba bolts za vichwa ambazo mfumo wa mabomba umeunganishwa zimekazwa kwa usahihi na kwa usawa.

Ulinzi wa kuganda

Ulinzi wa evaporator na condenser iliyopozwa na maji
Ikiwa chiller au bomba la maji liko katika eneo ambalo halijoto iliyoko inaweza kushuka chini ya 0°C inashauriwa kuongeza suluhisho la antifreeze ili kulinda kitengo na bomba la maji hadi halijoto ya 8 K chini ya halijoto ya chini kabisa. Tumia tu masuluhisho ya antifreeze, yaliyoidhinishwa kwa wajibu wa kubadilisha joto. Ikiwa mfumo haujalindwa na suluhisho la antifreeze na hautatumiwa wakati wa hali ya hewa ya kuganda, kukimbia kwa baridi zaidi na bomba la nje ni lazima. Uharibifu unaosababishwa na kufungia haujafunikwa na dhamana.

Mfuatano wa kukaza sanduku la maji

Hadithi

1. Mfuatano 1: 1 2 3 4
   Mfuatano 2: 5 6 7 8
   Mfuatano 3: 9 10 11 12
2. Torque ya kukaza
   Ukubwa wa bolt M16 - 171 - 210 Nm

Mchoro wa kawaida wa mzunguko wa majimaji

Hadithi

1. Vali ya kudhibiti
2. Pumzi ya hewa
3. Swichi ya mtiririko
4. Uunganisho unaobadilika
5. Kibadilisha joto
6. Bomba la shinikizo
7. Sleeve ya thermostat
8. Mto
9. Tangi ya bafa
10. Kichujio
11. Tangi la upanuzi
12. Jaza vali

TABIA ZA UMEME

• 30HXC 080-190 na 30GX 082-182 zina swichi moja tu ya kukata/kutenga umeme.
• 30HXC 200-375 na 30GX 207-358 zina swichi mbili za kukata/kutenga umeme.
• Sanduku la udhibiti linajumuisha yafuatayo kama kawaida:
  • Vianzishi na vifaa vya kulinda injini kwa kila compressor na feni
  • Vipengele vya udhibiti
• Muunganisho kwenye tovuti:
  Miunganisho yote mikuu na usakinishaji wa umeme lazima ufanyike kwa mujibu wa maelekezo yanayotumika kwenye tovuti.
• 30HXC na 30GX zimeundwa ili kuwezesha utiifu wa maelekezo haya. Uhandisi wa vifaa vya umeme kwa 30HXC na 30GX huzingatia kiwango cha Ulaya EN 60204-1 (usalama wa mashine - vifaa vya umeme vya mashine - Sehemu ya 1: sheria za jumla).

Kiwango cha EN 60204-1 ni njia nzuri ya kukidhi mahitaji ya Maelekezo ya Mitambo § 1.5.1. Pendekezo la kanuni IEC 364, kwa ujumla linatambuliwa kama linakidhi mahitaji ya kanuni za usakinishaji.

Kiambatisho B cha kiwango cha EN 60204-1 kinaweza kutumika kuelezea sifa za umeme ambazo mashine hufanya kazi nazo.

30HXC

1. Masharti ya uendeshaji kwa 30HXC ya kawaida yameelezwa hapa chini:
   • Hali za kimazingira⁽¹⁾. Uainishaji wa kimazingira umeelezwa katika kiwango cha IEC 364 § 3:
     • Kiwango cha halijoto iliyoko: + 6°C hadi + 40°C, uainishaji AA4
     • Kiwango cha unyevu (kisichofidia)
       50% rh kwa 40°C
       90% rh kwa 20°C
     • Mwinuko - 2000 m⁽¹⁾
     • Kwa usakinishaji wa ndani
     • Uwepo wa maji: uainishaji AD2⁽¹⁾ (uwezekano wa matone ya maji)
     • Uwepo wa vitu vikali: uainishaji AE2⁽¹⁾ (uwepo wa chembe zisizo na maana)
     • Uwepo wa babuzi na vichafuzi, uainishaji AF1 (usio na maana)
     • Mtiririko, mshtuko: uainishaji AG2, AH2 Uwezo wa wafanyakazi: uainishaji BA4⁽¹⁾ (wafanyakazi waliohitimu kwa mujibu wa IEC 364).

⁽¹⁾ Kiwango cha ulinzi kinachohitajika kuhusiana na uainishaji huu ni IP21B (kwa mujibu wa hati ya marejeleo IEC 529). 30HXC zote zina kiwango cha ulinzi cha IP23C na kwa hiyo zinakidhi mahitaji haya ya ulinzi.

30GX

2. Masharti ya uendeshaji kwa 30GX yameelezwa hapa chini:
   • Hali za kimazingira⁽²⁾. Uainishaji wa kimazingira umeelezwa katika kiwango cha EN 60721:
     • Kwa usakinishaji wa nje⁽²⁾
     • Kiwango cha halijoto iliyoko: - 18°C hadi + 46°C, uainishaji 4K3⁽²⁾
     • Mwinuko 2000 m⁽²⁾
     • Uwepo wa vitu vikali: uainishaji 4S2 (uwepo wa chembe zisizo na maana)
     • Uwepo wa babuzi na vichafuzi, uainishaji 4C2 (usio na maana)
     • Mtiririko, mshtuko: uainishaji 4M2

Uwezo wa wafanyakazi: uainishaji BA4(2) (wafanyakazi waliohitimu kwa mujibu wa IEC 364).

⁽²⁾ Kiwango cha ulinzi kinachohitajika kuhusiana na uainishaji huu ni IP43BW (kwa mujibu wa hati ya marejeleo IEC 529). 30GX zote zina kiwango cha ulinzi cha IP45CW na kwa hiyo zinakidhi mahitaji haya ya ulinzi.

30HXC/GX

3. Mabadiliko katika marudio ya usambazaji wa umeme: ± 2 Hz
4. Ulinzi wa ziada wa sasa kwa kondakta za usambazaji wa umeme haujatolewa na kifaa.
5. Swichi ya kukata/kutenga iliyowekwa kiwandani ni aina ya kutenga "a". (EN60204-1 § 5.3.2).

KUMBUKA: Ikiwa vipengele fulani vya usakinishaji vinahitaji sifa zingine isipokuwa zile zilizoorodheshwa hapo juu (au sifa ambazo hazitajwi hapa) wasiliana na mwakilishi wako wa Carrier.

Usambazaji wa umeme

Usambazaji wa umeme lazima ulingane na vipimo kwenye bamba la jina la chiller. Volteji ya usambazaji lazima iwe ndani ya kiwango maalum katika jedwali la data ya umeme.
Kwa miunganisho rejelea michoro ya wiring.

Uendeshaji wa chiller na volteji isiyofaa ya usambazaji au usawa mwingi wa awamu ni matumizi mabaya ambayo yatabatilisha udhamini wa Carrier. Ikiwa usawa wa awamu unazidi 2% kwa volteji, au 10% kwa sasa, wasiliana na usambazaji wako wa umeme wa eneo mara moja na uhakikishe kuwa chiller haijawashwa hadi hatua za kurekebisha zichukuliwe.

Usawa wa awamu ya Volteji (%):

100 x kiwango cha juu zaidi cha kupotoka kutoka kwa volteji ya wastani
Volteji ya wastani

Mfano:

Kwenye usambazaji wa 400 V - 3 ph - 50 Hz, volteji za awamu ya mtu binafsi zilipimwa kuwa:

AB = 406 V; BC = 399; AC = 394 V

Volteji ya wastani	= (406 + 399 + 394)/3 = 1199/3
	= 399.7 sema 400 V

Hesabu kupotoka kwa kiwango cha juu kutoka kwa wastani wa 400 V:

(AB) = 406 - 400 = 6
(BC) = 400 - 399 = 1
(CA) = 400 - 394 = 6

Kupotoka kwa kiwango cha juu kutoka kwa wastani ni 6 V. Kupotoka kubwa zaidi kwa asilimia ni:

100 x 6/400 = 1.5 %

Hii ni chini ya 2% inayoruhusiwa na kwa hiyo inakubalika.

VIPIMO VYA WAYA VINAVYO PENDKEZWA

Ukubwa wa waya ni jukumu la kisakinishi, na inategemea tabia na kanuni zinazotumika kwa kila eneo la usakinishaji. Yafuatayo yanapaswa kutumiwa tu kama mwongozo, na haimlazimishi Carrier kwa njia yoyote. Baada ya ukubwa wa waya kukamilika, kwa kutumia mchoro wa vipimo uliothibitishwa, kisakinishi lazima kihakikishe muunganisho rahisi na aeleze marekebisho yoyote muhimu kwenye tovuti.

Miunganisho iliyotolewa kama kiwango kwa nyaya za kuingiza nguvu zinazotolewa shambani kwa swichi ya jumla ya kukata/kutenga imeundwa kwa idadi na aina ya waya, zilizoorodheshwa kwenye jedwali hapa chini.

Hesabu hizo zinatokana na kiwango cha juu cha sasa cha mashine (ona jedwali za data ya umeme).

Kwa muundo, mbinu zifuatazo za usakinishaji sanifu zinatumika, kulingana na IEC 364, jedwali la 52C:

• Kwa vitengo vya 30HX vilivyosakinishwa ndani ya jengo: Na. 13: mfereji wa kebo uliochimbwa mlalo, na Na. 41: mfereji uliofungwa.
• Kwa vitengo vya 30GX vilivyosakinishwa nje ya jengo: Na. 17: njia za angani zilizosimamishwa, na Na. 61: mfereji uliozikwa na mgawo wa kupunguza wa 20.

Hesabu hiyo inategemea nyaya zilizowekwa maboksi za PVC au XLPE zilizo na msingi wa shaba au alumini. Joto la juu zaidi ni 40°C kwa vitengo vya 30HX na 46°C kwa vitengo vya 30GX.

Urefu wa waya uliotolewa unazuia kushuka kwa voltage hadi < 5%.

505

Kitengo	Kiwango cha chini (mm2) kwa awamu	Aina ya waya	L (m)	Kiwango cha juu (mm2) kwa awamu	Aina ya waya	L (m)
30HX 080	1 x 35	XLPE Cu	140	1 x 120	PVC Al	260
30HX 090	1 x 50	XLPE Cu	160	1 x 120	PVC Al	260
30HX 100	1 x 50	XLPE Cu	160	1 x 95	XLPE Al	195
30HX 110	1 x 70	XLPE Cu	170	1 x 120	XLPE Al	205
30HX 120/130	1 x 70	XLPE Cu	170	1 x 150	XLPE Al	210
30HX 140	1 x 95	XLPE Cu	180	1 x 185	XLPE Al	220
30HX 155	1 x 95	XLPE Cu	180	1 x 240	XLPE Al	225
30HX 175	1 x 120	XLPE Cu	185	1 x 240	XLPE Al	225
30HX 190	1 x150	XLPE Cu	190	2 x 95	XLPE Al	195
30HX 200 ckt A	1 x 70	XLPE Cu	170	2 x120	PVC Al	325
30HX 230 ckt A	1 x 95	XLPE Cu	180	2 x 120	PVC Al	325
30HX 260 ckt A	1 x 120	XLPE Cu	185	1 x 240	XLPE Al	225
30HX 285 ckt A	1 x 150	XLPE Cu	190	2 x 150	XLPE Al	265
30HX 200 ckt B	1 x 35	XLPE Cu	140	1 x 95	PVC Al	250
30HX 230 ckt B	1 x 35	XLPE Cu	140	1 x 120	PVC Al	260
30HX 260 ckt B	1 x 35	XLPE Cu	140	1 x 120	PVC Al	260
30HX 285 ckt B	1 x 50	XLPE Cu	160	2 x 70	PVC Al	285
30HX 310 ckt A & B	1 x 95	XLPE Cu	180	1 x 240	XLPE Al	225
30HX 345 ckt A & B	1 x 120	XLPE Cu	185	1 x 240	XLPE Al	225
30HX 375 ckt A & B	1 x 150	XLPE Cu	190	2 x 150	XLPE Al	265
30GX 082	1 x 95	XLPE Cu	190	2 x 185	PVC Al	420
30GX 092	1 x 120	XLPE Cu	195	2 x 185	PVC Al	420
30GX 102	1 x 120	XLPE Cu	195	2 x 240	PVC Al	450
30GX 112	1 x 150	XLPE Cu	200	2 x 150	XLPE Al	300
30GX 122	1 x 185	XLPE Cu	205	2 x 185	XLPE Al	315
30GX 132	1 x 185	XLPE Cu	205	2 x 240	XLPE Al	330
30GX 152	1 x 240	XLPE Cu	205	3x 185	XLPE CU	430
30GX 162	2 x 95	XLPE Cu	190	3x 240	XLPE CU	440
30GX 182	2 x 120	XLPE Cu	200	3x 240	XLPE CU	440
30GX 207 ckt A	1 x 185	XLPE Cu	205	3x 185	XLPE Al	445
30GX 227 ckt A	1 x 240	XLPE Cu	205	3x 240	XLPE Al	470
30GX 247/298/328 ckt A	2 x 120	XLPE Cu	225	3x 185	XLPE CU	490
30HX 267/358 ckt A	2 x 150	XLPE Cu	230	3x 240	XLPE CU	505
30GX 207/227/247 ckt B	1 x 95	XLPE Cu	190	2 x 240	PVC Al	560
30HX 267 ckt B	1 x 120	XLPE Cu	200	2 x 185	XLPE AL	395
30GX 298 ckt B	1 x 185	XLPE Cu	205	3x 240	XLPE AL	470
30GX 328 ckt B	2 x 120	XLPE Cu	225	3x 185	XLPE CU	490
30GX 358 ckt B	2 x 150	XLPE Cu	230	3x 240	XLPE CU	505

Kabla ya kuunganisha nyaya kuu za umeme (L1 - L2 - L3) kwenye kizuizi cha terminal, ni muhimu kukagua mpangilio sahihi wa awamu 3 kabla ya kuendelea na muunganisho kwenye kizuizi cha terminal au swichi kuu ya kukata/kutenga.

Wiring ya udhibiti wa uga

Rejelea Udhibiti IOM na mchoro wa wiring ulioidhinishwa uliotolewa na kitengo kwa wiring ya udhibiti wa uga wa vipengele vifuatavyo:

• Kizuizi cha pampu ya kivukizo (kinacholazimishwa)
• Swichi ya mbali ya kuwasha/kuzima
• Swichi ya mtiririko wa condenser (iliyotolewa na uga, 30HXC pekee)
• Swichi ya mbali ya joto/baridi
• Kiwango cha mahitaji swichi ya nje 1
• Sehemu mbili ya mbali iliyowekwa
• Ripoti ya kengele kwa saketi
• Udhibiti wa pampu ya kivukizo
• Udhibiti wa pampu ya condenser (30HXC pekee)
• Uwekaji upya wa sehemu iliyowekwa ya mbali au uwekaji upya wa kihisi halijoto cha hewa ya nje (0-10 V)

Sehemu za waya zinazopendekezwa kwa vitengo vyenye halijoto ya juu ya condensing (400 V - 3 ph - 50 Hz)

Kitengo, chaguo 150 + 150A 400 V - 3 ph - 50 Hz	Kiwango cha chini zaidi. (mm2) kwa awamu	Aina ya waya	L (m)	Kiwango cha juu zaidi. (mm2) kwa awamu	Aina ya waya	L (m)
30HXC 080 OPT. 150	1 x 50	XLPE Cu	150	2 x 70	PVC Al	230
30HXC 090 OPT. 150	1 x 70	XLPE Cu	160	2 x 95	PVC Al	260
30HXC 100 OPT. 150	1 x 70	XLPE Cu	160	2 x 95	PVC Al	250
30HXC 110 OPT. 150	1 x 95	XLPE Cu	170	2 x 120	PVC Al	265
30HXC 120 OPT. 150	1 x 120	XLPE Cu	180	2 x 120	XLPE Al	205
30HXC 130 OPT. 150	1 x 120	XLPE Cu	160	2 x 120	XLPE Al	210
30HXC 140 OPT. 150	1 x 150	XLPE Cu	175	2 x 120	XLPE Al	205
30HXC 155 OPT. 150	1 x 185	XLPE Cu	185	2 x 150	XLPE Al	215
30HXC 175 OPT. 150	1 x 240	XLPE Cu	185	2 x 150	XLPE Al	210
30HXC 190 OPT. 150	2 x 95	XLPE Cu	175	2 x 240	XLPE Al	220
30HXC 200 OPT. 150 circ. A	1 x 120	XLPE Cu	170	2 x 150	XLPE Al	270
30HXC 230 OPT. 150 circ. A	1 x 150	XLPE Cu	180	2 x 185	XLPE Al	270
30HXC 260 OPT. 150 circ. A	1 x 185	XLPE Cu	180	2 x 240	XLPE Al	295
30HXC 285 OPT. 150 circ. A	1 x 240	XLPE Cu	170	2 x 185	XLPE Cu	265
30HXC 310 OPT. 150 circ. A	1 x 185	XLPE Cu	180	2 x 240	XLPE Al	300
30HXC 345 OPT. 150 circ. A	1 x 185	XLPE Cu	170	2 x 240	XLPE Al	280
30HXC 375 OPT. 150 circ. A	1 x 240	XLPE Cu	170	2 x 185	XLPE Cu	265
30HXC 200 OPT. 150 circ. B	1 x 35	XLPE Cu	125	2 x 95	PVC Al	320
30HXC 230 OPT. 150 circ. B	1 x 50	XLPE Cu	140	2 x 95	PVC Al	310
30HXC 260 OPT. 150 circ. B	1 x 50	XLPE Cu	140	2 x 95	PVC Al	310
30HXC 285 OPT. 150 circ. B	1 x 70	XLPE Cu	160	2 x 120	PVC Al	325
30HXC 310 OPT. 150 circ. B	1 x 150	XLPE Cu	180	2 x 185	XLPE Al	275
30HXC 345 OPT. 150 circ. B	1 x 185	XLPE Cu	185	2 x 240	XLPE Al	305
30HXC 375 OPT. 150 circ. B	1 x 185	XLPE Cu	160	2 x 240	XLPE Al	280

VIFAA VIKUU VYA MFUMO NA DATA ZA UENDESHAJI

Kipandamizaji cha skrubu pacha kilicho na gia

• Vitengo vya 30HXC na 30GX hutumia vipandamizaji vya skrubu pacha 06N vilivyo na gia
• 06NA hutumika kwenye 30GX (matumizi ya mfumo wa ukandamizaji unaopozwa kwa hewa)
• 06NW hutumika kwenye 30HXC (matumizi ya mfumo wa ukandamizaji unaopozwa kwa maji)
• Uwezo wa kawaida ni kati ya tani 39 hadi 80. Miundo iliyoimarishwa kiuchumi au isiyoimarishwa kiuchumi hutumika kulingana na ukubwa wa kitengo cha 30HXC na 30GX.

Kichujio cha Mafuta

Kipandamizaji cha skrubu cha 06N kina kichujio cha mafuta kilichounganishwa ndani ya nyumba ya kipandamizaji. Kichujio hiki kinaweza kubadilishwa shambani.

Kipozeshaji

Kipandamizaji cha skrubu cha 06N kimeundwa mahususi kutumiwa katika mfumo wa R134 a pekee.

Kilainishi

Kipandamizaji cha skrubu cha 06N kimeidhinishwa kutumiwa na kilainishi kifuatacho.
CARRIER MATERIAL SPEC PP 47-32

Vali ya Solenoidi ya Ugavi wa Mafuta

Vali ya solenoidi ya ugavi wa mafuta ni ya kawaida kwenye kipandamizaji ili kutenga kipandamizaji kutoka kwa mtiririko wa mafuta wakati kipandamizaji hakifanyi kazi.
Solenoidi ya mafuta inaweza kubadilishwa shambani.

Vichungi vya Ufyonzaji na Vikuza Uchumi

Ili kuongeza uhakika wa kipandamizaji, kichungi kimejumuishwa kama kipengele cha kawaida kwenye viingilio vya ufyonzaji na vikuza uchumi vya kipandamizaji.

Mfumo wa Kupunguza Mzigo

Kipandamizaji cha skrubu cha 06N kina mfumo wa kupunguza mzigo ambao ni wa kawaida kwenye vipandamizaji vyote. Mfumo huu wa kupunguza mzigo una hatua mbili za kupunguza mzigo ambazo hupunguza uwezo wa kipandamizaji kwa kuelekeza tena gesi iliyokandamizwa kiasi kurudi kwenye ufyonzaji.

Evaporeta

Vipoza maji vya 30HXC na 30GX hutumia evaporeta iliyojaa maji. Maji huzunguka kwenye mirija na kipozeshaji kiko nje kwenye ganda. Chombo kimoja hutumiwa kuhudumia saketi zote mbili za kipozeshaji. Kuna karatasi ya mirija ya katikati ambayo hutenganisha saketi mbili za kipozeshaji. Mirija ni shaba ya kipenyo cha 3/4" iliyo na uso ulioimarishwa ndani na nje. Kuna saketi moja tu ya maji, na kulingana na ukubwa wa kipoza maji, kunaweza kuwa na njia mbili au tatu za maji. Sensor ya kiwango cha maji baridi hutoa udhibiti bora wa mtiririko.
Juu ya kipoza maji kuna mabomba mawili ya ufyonzaji, moja katika kila saketi. Kila moja ina flange iliyo svetswa kwake, na kipandamizaji hupachikwa kwenye flange.

Kondesa na kitenganishi cha mafuta (30HXC)

Kipoza maji cha 30HXC hutumia chombo ambacho ni mchanganyiko wa kondesa na kitenganishi cha mafuta. Imepachikwa chini ya kipoza maji. Gesi inayotoka huacha kipandamizaji na kutiririka kupitia kimiminia sauti cha nje hadi kwenye kitenganishi cha mafuta, ambacho ni sehemu ya juu ya chombo. Huingia juu ya kitenganishi ambapo mafuta huondolewa, na kisha hutiririka hadi sehemu ya chini ya chombo, ambapo gesi hukandamizwa na kupozwa zaidi. Chombo kimoja hutumiwa kuhudumia saketi zote mbili za kipozeshaji. Kuna karatasi ya mirija ya katikati ambayo hutenganisha saketi mbili za kipozeshaji. Mirija ni shaba ya kipenyo cha 3/4" au 1" iliyo na uso ulioimarishwa ndani na nje. Kuna saketi moja tu ya maji yenye njia mbili za maji.

Kitenganishi cha mafuta (30GX)

Katika vitengo vinavyopozwa kwa hewa, kitenganishi cha mafuta ni chombo cha shinikizo ambacho kimepachikwa chini ya koili za kondesa za nje za wima. Gesi inayotoka huingia juu ya kitenganishi ambapo mafuta mengi hutengana na kumwagika chini. Kisha gesi hutiririka kupitia kichungi cha matundu ya waya ambapo mafuta yaliyosalia hutenganishwa na kumwagika chini.

Kifaa cha Upanuzi cha Kielektroniki (EXD)

Kidakuzi kidogo hudhibiti EXD kupitia moduli ya udhibiti ya EXV. EXD itakuwa EXV au Kikuza Uchumi. Ndani ya vifaa hivi vyote viwili kuna injini ya hatua ya kitendanishi cha mstari. Kipozeshaji kioevu cha shinikizo la juu huingia kwenye vali kupitia chini. Msururu wa nafasi zilizopimwa umewekwa ndani ya mkusanyiko wa orifisi. Kipozeshaji kinapopita kupitia orifisi, shinikizo hushuka na kipozeshaji hubadilika hadi hali ya awamu mbili (kioevu na mvuke). Ili kudhibiti mtiririko wa kipozeshaji kwa hali tofauti za uendeshaji, skivu husogea juu na chini juu ya orifisi, na hivyo kubadilisha eneo la mtiririko linalofaa la kifaa cha upanuzi. Skivu husogezwa na injini ya hatua ya mstari. Injini ya hatua husogea kwa hatua na inadhibitiwa moja kwa moja na moduli ya kichakataji. Injini ya hatua inavyozunguka, mwendo huhamishwa hadi mwendo wa mstari na skrubu ya risasi. Kupitia injini ya hatua na skrubu za risasi, hatua 1500 tofauti za mwendo hupatikana. Idadi kubwa ya hatua na kiharusi kirefu husababisha udhibiti sahihi sana wa mtiririko wa kipozeshaji. Kila saketi ina sensor ya kiwango cha kioevu iliyopachikwa wima juu ya ganda la kipoza maji. Sensor ya kiwango ina hita ndogo ya umeme na thermistor tatu zilizounganishwa kwa mfululizo zilizowekwa kwa urefu tofauti ndani ya mwili wa kisima. Hita imeundwa ili thermistor zisome takriban 93.3°C katika hewa kavu. Kiwango cha kipozeshaji kinapopanda kwenye kipoza maji, upinzani wa thermistor iliyo karibu zaidi itabadilika sana. Tofauti hii kubwa ya upinzani inaruhusu udhibiti kudumisha kwa usahihi kiwango maalum. Sensor ya kiwango hufuatilia kiwango cha kioevu cha kipozeshaji kwenye kipoza maji na kutuma habari hii kwa PSIO-1. Mwanzoni mwa kuanzisha, nafasi ya EXV iko sifuri. Baada ya hapo, kidakuzi kidogo hufuatilia kwa usahihi nafasi ya vali ili kutumia habari hii kama ingizo kwa kazi zingine za udhibiti. Hufanya hivyo kwa kuanzisha EXV mwanzoni. Kichakataji hutuma pigo za kufunga za kutosha kwa vali ili kuisogeza kutoka wazi kabisa hadi kufungwa kabisa, kisha huweka upya kaunta ya nafasi hadi sifuri. Kuanzia hatua hii na kuendelea, hadi uanzishaji, kichakataji huhesabu idadi kamili ya hatua za wazi na zilizofungwa ambazo imetuma kwa kila vali.

Kikuza Uchumi

Vikuza uchumi vimewekwa kwenye 30HXC 190, 285 na 375 na 30GX 182, 267 na 358.
Kikuza uchumi huboresha uwezo na ufanisi wa kipoza maji pamoja na kutoa upoaji wa injini ya kipandamizaji. Ndani ya kikuza uchumi kuna injini ya hatua ya EXV ya mstari na vali ya kuelea. EXV inadhibitiwa na PIC ili kudumisha kiwango cha kioevu kinachohitajika kwenye kipoza maji (kama inavyofanyika kwa vipoza maji visivyo vikuza uchumi). Vali ya kuelea hudumisha kiwango cha kioevu chini ya kikuza uchumi. Kipozeshaji kioevu hutolewa kutoka kwa kondesa hadi chini ya kikuza uchumi. Kipozeshaji kinapopita kupitia EXV, shinikizo lake hupunguzwa hadi kiwango cha kati cha karibu 500 kPa. Shinikizo hili hudumishwa ndani ya ganda la kikuza uchumi. Kisha, kipozeshaji hutiririka kupitia vali ya kuelea, shinikizo lake hupunguzwa zaidi hadi juu kidogo ya shinikizo kwenye kipoza maji. Ongezeko la utendaji hutambulika wakati baadhi ya kipozeshaji kinachopita kupitia EXV huwaka hadi mvuke, na hivyo kupoza zaidi kioevu kinachodumishwa chini ya kikuza uchumi. Ongezeko hili la upoaji zaidi hutoa uwezo wa ziada. Kwa kuwa hakuna nguvu ya ziada inayohitajika ili kutimiza hili, ufanisi wa mashine pia huboreka. Mvuke ambao huwaka utapanda hadi kwenye kikuza uchumi ambapo hupita hadi kwenye kipandamizaji na hutumiwa kama inavyohitajika kutoa upoaji wa injini. Baada ya kupita juu ya vilima vya injini, kipozeshaji huingia tena kwenye mzunguko kwenye bandari ya kati katika mzunguko wa ukandamizaji.

Pampu za mafuta

Vipoza maji vya skrubu vya 30GX/HXC hutumia pampu moja ya mafuta ya kulainisha kabla iliyopachikwa nje kwa kila saketi. Pampu hii huendeshwa kama sehemu ya mpangilio wa kuanza.

TAHADHARI:
Joto la uendeshaji la koili linaweza kufikia 80°C. Katika hali fulani za muda (haswa wakati wa kuanza kwa joto la chini la nje au joto la chini la kitanzi cha kondesa) pampu ya mafuta inaweza kuwashwa tena.

Kwenye vitengo vya 30GX, pampu zimepachikwa kwenye reli za msingi upande wa kitenganishi cha mafuta cha kitengo. Pampu zimepachikwa kwenye mabano kwenye kondesa za vitengo vya 30HXC. Saketi inapohitajika kuanza, vidhibiti vitaongeza nguvu pampu ya mafuta kwanza ili kipandamizaji kianze na ulainishaji sahihi. Ikiwa pampu imeongeza shinikizo la kutosha la mafuta, kipandamizaji kitaruhusiwa kuanza. Kipandamizaji kimeanza, pampu ya mafuta itazimwa. Ikiwa pampu haikuweza kujenga shinikizo la kutosha la mafuta, udhibiti utazalisha kengele.

Vali za kupoza injini

Joto la vilima vya injini ya kipandamizaji hudhibitiwa kwa sehemu bora ya kuweka. Udhibiti hutimiza hili kwa kuzungusha vali ya solenoidi ya kupoza injini ili kuruhusu kipozeshaji kioevu kutiririka kwenye vilima vya injini kama inavyohitajika. Kwenye vitengo vilivyo na vikuza uchumi, gesi inayowaka huacha sehemu ya juu ya kikuza uchumi na hutiririka kila mara hadi kwenye vilima vya injini. Kipozeshaji chote kinachotumiwa kwa upoaji wa injini huingia tena kwenye rota kupitia bandari iliyo katikati ya mzunguko wa ukandamizaji na hukandamizwa hadi shinikizo la kutokwa.

Sensorer

Vitengo hutumia thermistor (pamoja na thermistor mbili za joto la injini) na thermistor mbili za kiwango na transmita za shinikizo kufuatilia na kudhibiti uendeshaji wa mfumo.

Thermistor

Umajimaji unaotoka kwenye evaporeta

Joto hili hutumiwa kupima joto la umajimaji unaotoka kwenye evaporeta (maji au maji chumvi). Joto hutumiwa kwa udhibiti wa joto la umajimaji unaotoka na kulinda dhidi ya kufungia kipoza maji. Iko kwenye nozeli ya umajimaji ya evaporeta.

Umajimaji unaoingia kwenye evaporeta

Sensor hii hutumiwa kupima joto la umajimaji unaoingia kwenye evaporeta. Iko kwenye nozeli ya evaporeta inayoingia. Hutumiwa kutoa fidia ya joto ya kiotomatiki kwa udhibiti wa joto la umajimaji unaotoka na fidia ya umajimaji unaoingia.

Joto la gesi inayotoka (saketi A na B)

Sensor hii hutumiwa kupima joto la gesi inayotoka na kudhibiti joto la juu la joto la kutokwa. Iko kwenye bomba la kutokwa la kila saketi (30HXC) au juu ya kitenganishi cha mafuta (30GX).

TAHADHARI: Hakuna skivu ya thermostat.

Joto la injini

Moduli ya Ulinzi wa Kipandamizaji (CPM) hufuatilia joto la injini. Vituo vya thermistor viko kwenye sanduku la makutano la kipandamizaji.

Kiwango cha kioevu cha evaporeta (saketi A na B)

Thermistor ya kiwango cha kioevu cha evaporeta hutumiwa kutoa udhibiti bora wa mtiririko kwenye evaporeta. Imesakinishwa juu ya evaporeta.

Umajimaji unaoingia kwenye kondesa (30HXC)

Sensor hii hutumiwa kupima joto la umajimaji unaoingia kwenye kondesa zinazopozwa kwa maji. Iko kwenye njia ya kawaida ya umajimaji inayoingia kwenye kondesa (iliyosakinishwa shambani). Kwenye Mashine za Joto hutumiwa na utaratibu wa udhibiti wa uwezo. Kwenye kondesa zinazopozwa kwa maji hutumiwa tu kwa ufuatiliaji wa joto la umajimaji wa kondesa.

Umajimaji unaotoka kwenye kondesa (hiari kwenye 30HXC)

Sensor hii hutumiwa kupima joto la umajimaji unaotoka kwenye kondesa zinazopozwa kwa maji. Iko kwenye njia ya kawaida ya umajimaji inayoacha kondesa (iliyosakinishwa shambani). Kwenye Mashine za Joto hutumiwa na utaratibu wa udhibiti wa uwezo. Kwenye kondesa zinazopozwa kwa maji hutumiwa tu kwa ufuatiliaji wa joto la umajimaji wa kondesa.

Mpangilio wa feni wa 30GX

GX082/102

GX112/132

GX152/162

GX182

GX207/227

GX247/267

GX298

GX328/358

MATENGENEZO

Ujazo wa friji - kuongeza chaji

Hizi unit zimebuniwa kwa matumizi na R-134a pekee.
USITUMIE friji NYINGINE YOYOTE kwenye hizi unit.

Wakati wa kuongeza au kuondoa chaji, zungusha maji kupitia kondesa (HX) na kipoozi wakati wote ili kuzuia kuganda. Uharibifu wa kuganda unachukuliwa kama matumizi mabaya na unaweza kubatilisha udhamini wa Carrier.

USIZIDISHE chaji ya mfumo. Kuzidisha chaji huleta shinikizo la juu la utokaji na matumizi ya juu ya maji ya kupoza, uharibifu unaowezekana wa kompressa na matumizi ya juu ya nguvu.

Dalili ya chaji ya chini kwenye mfumo wa 30HXC

KUMBUKA
Ili kuangalia chaji ya chini ya friji kwenye 30HXC, mambo kadhaa lazima yazingatiwe. Kioo kinachomulika cha mstari wa maji sio lazima kiwe dalili ya chaji isiyo ya kutosha. Kuna hali nyingi za mfumo ambapo kioo kinachomulika hutokea chini ya operesheni ya kawaida. Kifaa cha kupimia cha 30HXC kimebuniwa kufanya kazi vizuri chini ya hali hizi.

1. Hakikisha kuwa saketi inafanya kazi katika hali ya mzigo kamili. Ili kuangalia kama saketi A imepakiwa kikamilifu, fuata utaratibu ulioelezewa katika mwongozo wa Vidhibiti.
2. Inaweza kuwa muhimu kutumia kipengele cha Udhibiti wa Mwongozo ili kulazimisha saketi katika hali ya mzigo kamili. Ikiwa ndivyo ilivyo, angalia maagizo ya kutumia kipengele cha Udhibiti wa Mwongozo katika mwongozo wa Vidhibiti.
3. Saketi ikiwa inafanya kazi kwa mzigo kamili, hakikisha kuwa halijoto ya maji yanayoacha kipoozi iko katika kiwango cha 6°C ± 1.5.
4. Katika hali hii, angalia friji kwenye kioo cha mstari wa maji. Ikiwa kuna kioo safi, na hakuna dalili za kumulika, basi saketi imechajiwa vya kutosha. Ruka hatua zilizobaki.
5. Ikiwa friji inaonekana kuwa inamulika, saketi labda ina chaji ya chini. Hakikisha hili kwa kuangalia msimamo wa EXV (angalia Vidhibiti IOM).
6. Ikiwa nafasi ya ufunguzi wa EXD ni kubwa kuliko 60%, na ikiwa kioo cha mstari wa maji kinamulika, basi saketi ina chaji ya chini. Fuata utaratibu wa kuongeza chaji.

Ili kuongeza chaji kwenye mifumo ya 30HXC

1. Hakikisha kuwa unit inafanya kazi kwa mzigo kamili, na kwamba halijoto ya maji yanayoacha kipoozi iko katika kiwango cha 5.6 7.8°C.
2. Katika hali hizi za uendeshaji, angalia kioo cha mstari wa maji. Ikiwa kuna kioo safi, basi unit ina chaji ya kutosha. Ikiwa kioo kinamulika, basi angalia Asilimia ya Ufunguzi wa EXD. Ikiwa hii ni kubwa kuliko 60%, basi anza kuongeza chaji.

KUMBUKA
Kioo kinachomulika cha mstari wa maji katika hali za uendeshaji zingine isipokuwa zile zilizotajwa hapo juu sio lazima kiwe dalili ya chaji ya chini ya friji.

3. Ongeza kilo 2.5 za chaji ya maji kwenye evaporator kwa kutumia vali ya kuchaji iliyo juu ya evaporator.
4. Angalia thamani ya Asilimia ya Ufunguzi wa EXD. EXD inapaswa kuanza kufunga kadiri chaji inavyoongezwa. Ruhusu unit itulie. Ikiwa Asilimia ya Ufunguzi wa EXD inabaki juu ya 60%, na bado kuna viputo kwenye kioo, ongeza kilo 2.5 za ziada za chaji ya maji.
5. Ruhusu unit itulie, na uangalie tena Asilimia ya Ufunguzi wa EXD. Endelea kuongeza kilo 2.5 za chaji ya friji ya maji kwa wakati mmoja, na uruhusu unit itulie kabla ya kuangalia msimamo wa EXD.
6. Wakati Asilimia ya Ufunguzi wa EXD iko katika kiwango cha 40 - 60%, angalia kioo cha mstari wa maji. Ongeza polepole chaji ya ziada ya maji ya kutosha ili kuhakikisha kioo safi. Hii inapaswa kufanywa polepole ili kuepuka kuzidisha chaji ya unit.
7. Hakikisha chaji ya kutosha kwa kuendelea kufanya kazi kwa mzigo kamili na halijoto ya maji yanayoacha evaporator ya 6°C ± 1.5. Angalia kwamba friji haimuliki kwenye kioo cha mstari wa maji. Asilimia ya Ufunguzi wa EXD inapaswa kuwa kati ya 40 na 60%. Kiashiria cha kiwango cha kipoozi kinapaswa kuwa katika kiwango cha 1.5 - 2.5.

Dalili ya chaji ya chini kwenye mifumo ya 30GX

1. Hakikisha kuwa saketi inafanya kazi katika hali ya mzigo kamili na kwamba halijoto ya mgandamizo ni 50°C ± 1.5. Ili kuangalia kama saketi A imepakiwa kikamilifu, fuata utaratibu katika Vidhibiti IOM.
2. Inaweza kuwa muhimu kutumia kipengele cha Udhibiti wa Mwongozo ili kulazimisha saketi katika hali ya mzigo kamili. Ikiwa ndivyo ilivyo, angalia maagizo ya kutumia kitendakazi cha Udhibiti wa Mwongozo (utaratibu katika Vidhibiti IOM).
3. Saketi ikiwa inafanya kazi kwa mzigo kamili, hakikisha kuwa halijoto ya maji yanayoacha kipoozi iko katika kiwango cha 6°C ± 1.5.
4. Pima halijoto ya hewa inayoingia kwenye koili za kondesa. Pima halijoto ya maji baada ya tee ambapo mistari miwili ya maji ya koili inaungana. Halijoto ya maji inapaswa kuwa 8.3°C juu ya halijoto ya hewa inayoingia kwenye koili. Ikiwa tofauti ni zaidi ya hii na kioo kinamulika, saketi haina chaji. Endelea hadi hatua ya 5.
5. Ongeza kilo 2.5 za chaji ya maji kwenye kipoozi kwa kutumia vali ya kuchaji iliyo juu ya kipoozi.
6. Ruhusu mfumo utulie na kisha uangalie tena halijoto ya maji. Rudia hatua ya 5 inavyohitajika kuruhusu mfumo utulie kati ya kila nyongeza ya chaji. Ongeza chaji polepole kadiri kioo kinavyoanza kusafika ili kuepuka kuzidisha chaji.

Halijoto ya nafasi, halijoto ya hewa ya nje (hiari)

Halijoto hizi hutumiwa kupima halijoto ya nafasi au halijoto ya hewa ya nje mtawalia kwa udhibiti wa kuweka upya kulingana na chaguo za kuweka upya za Halijoto ya Hewa ya Nje au Nafasi.

Vipimo shinikizo

Shinikizo la utokaji (saketi A & B)

Ingizo hili hutumiwa kupima shinikizo la upande wa juu wa kila saketi ya unit.
Hutumika kutoa shinikizo la kuchukua nafasi ya kipimo shinikizo la utokaji na kudhibiti shinikizo la kichwa.

Shinikizo la mvuto (saketi A & B)

Ingizo hili hutumiwa kupima shinikizo la upande wa chini wa unit. Hutumika kutoa shinikizo la kuchukua nafasi ya kipimo shinikizo la mvuto.

Shinikizo la mafuta (kila kompressa)

Ingizo hili hutumiwa kupima shinikizo la mafuta la kila kompressa ya unit. Iko kwenye bandari ya shinikizo la mafuta ya kila kompressa.

Shinikizo la ekonomiza (saketi A & B)

Ingizo hili hutumiwa kufuatilia tofauti ya shinikizo la mafuta inayotolewa kwa kompressa.

Ujazo wa mafuta - ujazo mpya wa mafuta ya chini

Nyongeza ya ujazo wa mafuta kwa mifumo ya 30HX/GX

1. Ikiwa unit ya 30HXC/GX inazima mara kwa mara kwenye Kiwango cha Chini cha Mafuta, hii inaweza kuwa dalili ya ujazo wa mafuta usiofaa. Inaweza pia kumaanisha tu kwamba mafuta yanaendelea kurejeshwa kutoka upande wa chini wa mfumo.
2. Anza kwa kuendesha unit kwa mzigo kamili kwa saa moja na nusu.
3. Baada ya kukimbia kwa saa 1-1/2, ruhusu unit ianze tena na kufanya kazi kawaida. Ikiwa kengele za Kiwango cha Chini cha Mafuta zinaendelea, unit ina ujazo wa chini wa mafuta. Ongeza mafuta kwenye kitenganishi cha mafuta, kwa kutumia vali ya kuchaji mafuta chini ya kondesa (30HXC) au chini ya kitenganishi cha mafuta (30GX).

USIONGEZE mafuta katika eneo lingine lolote kwani uendeshaji usiofaa wa unit unaweza kutokea.

4. Hakikisha kwamba unit haifanyi kazi wakati wa kuongeza mafuta, kwani hii itafanya mchakato wa kuchaji mafuta kuwa rahisi. Kwa sababu mfumo uko chini ya shinikizo hata wakati unit haifanyi kazi, itakuwa muhimu kutumia pampu inayofaa (pampu ya mkono au ya umeme) kuongeza mafuta kwenye mfumo.
5. Kwa kutumia pampu inayofaa, ongeza lita 2 za mafuta ya Polyolester kwenye mfumo (CARRIER SPEC: PP47-32). Hakikisha kuwa swichi ya usalama ya kiwango cha mafuta HAIJAUNGANISHWA, na uruhusu unit ianze tena na kufanya kazi kawaida.
6. Ikiwa matatizo ya kiwango cha chini cha mafuta yanaendelea, ongeza lita 1 au 2 za ziada za mafuta. Ikiwa ni muhimu kuongeza zaidi ya lita 4 za mafuta kwenye mfumo, basi wasiliana na idara yako ya huduma ya msambazaji wa Carrier.

Wakati wa kuhamisha chaji ya friji kwenye unit ya kuhifadhi, mafuta yanaweza kubebwa pamoja wakati unit haifanyi kazi. Tumia tena kwanza kiasi cha friji iliyohamishwa. Baada ya kumwaga mafuta, chaji tena tu kiasi kilichomwagika (ujazo wa ziada wa mafuta unaweza kuharibu uendeshaji sahihi wa unit).

Mabadiliko muhimu ya kichujio cha mafuta

Kichujio muhimu cha mafuta katika kompressa ya skrubu ya 06N kimebainishwa kutoa kiwango cha juu cha uchujaji (3 µ) kinachohitajika kwa maisha marefu ya fani. Kwa kuwa usafi wa mfumo ni muhimu kwa uendeshaji wa mfumo unaotegemeka, pia kuna kichujio cha awali (7 µ) kwenye mstari wa mafuta kwenye kituo cha kutolea maji cha kitenganishi cha mafuta.

Nambari ya sehemu ya kipengele cha kichujio muhimu cha mafuta ni:

Nambari ya sehemu ya Carrier (pamoja na kichujio na O-pete): 06NA 660016S

Ratiba ya kubadilisha kichujio

Kichujio kinapaswa kuchunguzwa baada ya saa 500 za kwanza za operesheni, na kila saa 2000 zinazofuata. Kichujio kinapaswa kubadilishwa wakati wowote tofauti ya shinikizo kwenye kichujio inapozidi baa 2.1.

Kushuka kwa shinikizo kwenye kichujio kunaweza kuamuliwa kwa kupima shinikizo kwenye bandari ya huduma ya kichujio na bandari ya shinikizo la mafuta. Tofauti katika shinikizo hizi mbili itakuwa kushuka kwa shinikizo kwenye kichujio, vali ya ukaguzi, na vali ya solenoidi. Kushuka kwa shinikizo kwenye vali ya ukaguzi na vali ya solenoidi ni takriban baa 0.4, ambayo inapaswa kuondolewa kutoka kwa vipimo viwili vya shinikizo la mafuta ili kutoa kushuka kwa shinikizo la kichujio cha mafuta. Kushuka kwa shinikizo la kichujio cha mafuta kunapaswa kuchunguzwa baada ya tukio lolote ambalo kompressa imezimwa kwenye usalama wa shinikizo la chini la mafuta.

Utaratibu wa kubadilisha kichujio

1. Hatua zifuatazo zinaeleza njia sahihi ya kubadilisha kichujio muhimu cha mafuta.
2. Zima na ufunge kompressa.
3. Lazimisha operesheni ya vali ya solenoidi ya mafuta kwa mkono, ili kubonyeza shutter ya vali ya ndani kwenye kiti chake.
4. Funga vali ya huduma ya kichujio cha mafuta. Ondoa shinikizo kutoka kwenye shimo la kichujio kupitia bandari ya huduma ya kichujio.
5. Ondoa plagi ya kichujio cha mafuta. Ondoa kichujio cha zamani cha mafuta.
6. Kabla ya kufunga kichujio kipya cha mafuta, "paka mafuta" o-pete na mafuta. Funga kichujio na ubadilishe plagi.
   Kabla ya kufunga mfumo wa mafuta ya kulainisha, chukua fursa ya kubadilisha kichujio cha awali, pia.
7. Ikikamilika, ondoa hewa kwenye shimo la kichujio kupitia bandari ya huduma ya kichujio. Fungua vali ya huduma ya kichujio. Ondoa vifaa vyovyote vya kufunga kompressa, kompressa iko tayari kurudi kwenye operesheni.

Ubadilishaji wa kompressa

Udhibiti wa mzunguko wa kompressa

Mzunguko sahihi wa kompressa ni moja ya mambo muhimu zaidi ya kuzingatia maombi. Mzunguko wa nyuma, hata kwa muda mfupi sana, huharibu kompressa.

Mpango wa ulinzi wa mzunguko wa nyuma lazima uweze kuamua mwelekeo wa mzunguko na kusimamisha kompressa ndani ya milisekunde 300. Mzunguko wa nyuma una uwezekano mkubwa wa kutokea wakati wowote wiring kwa vituo vya kompressa inasumbuliwa.

Ili kupunguza fursa ya mzunguko wa nyuma, utaratibu ufuatao lazima utumike. Unganisha tena nyaya za umeme kwenye pini ya terminal ya kompressa kama ilivyounganishwa hapo awali.

Kwa ubadilishaji wa kompressa, swichi ya shinikizo la chini imejumuishwa na kompressa. Swichi hii ya shinikizo la chini inapaswa kufungwa kwa muda kama usalama mgumu kwenye sehemu ya shinikizo la juu ya kompressa. Madhumuni ya swichi hii ni kulinda kompressa dhidi ya makosa yoyote ya wiring kwenye pini ya terminal ya kompressa. Mawasiliano ya umeme ya swichi yataunganishwa kwa mfululizo na swichi ya shinikizo la juu. Swichi itabaki mahali pake hadi kompressa ianzishwe na mwelekeo wa mzunguko uwe umethibitishwa; wakati huu, swichi itaondolewa.

Swichi ambayo imechaguliwa kwa kugundua mzunguko wa nyuma ni nambari ya sehemu ya Carrier HK01CB001. Inapatikana kama sehemu ya "Kifurushi cha usakinishaji wa kompressa" (sehemu Na. 06NA 660 013). Swichi hii hufungua mawasiliano wakati shinikizo linapungua chini ya mm 50 ya utupu. Swichi ni aina ya kuweka upya kwa mikono ambayo inaweza kuwekwa upya baada ya shinikizo kupanda tena juu ya kPa 70. Ni muhimu kwamba swichi iwe aina ya kuweka upya kwa mikono ili kuzuia kompressa kutoka kwa mzunguko mfupi katika mwelekeo wa nyuma.

Utatuzi wa matatizo

Fuata hatua zilizo hapa chini ili kugundua na kusahihisha matatizo ya EXD/ Ekonomiza.

Kwenye unit za 30HXC/GX zilizo na ekonomiza, hakikisha kwamba vali ya bomba la bubbla (chini ya Ekonomiza) imefunguliwa. Angalia operesheni ya injini ya EXD kwanza (angalia utaratibu katika Vidhibiti IOM). Unapaswa kuwa na uwezo wa kuhisi kiendeshi kikisonga kwa kuweka mkono wako kwenye EXD au mwili wa ekonomiza (kiendeshi kiko karibu nusu hadi theluthi mbili kutoka chini ya ganda la ekonomiza). Unapaswa kuhisi mgongano mgumu kutoka kwa kiendeshi kinapofika juu ya kiharusi chake (kinaweza kusikika ikiwa mazingira ni tulivu). Kiendeshi kinapaswa kugonga kinapofika chini ya kiharusi chake. Ikiwa inaaminika kuwa vali haifanyi kazi vizuri, wasiliana na idara yako ya huduma ya Carrier kwa ukaguzi zaidi juu ya:

• ishara za pato kwenye moduli ya EXD
• unganisho wa waya (uendelezaji na unganisho thabiti kwenye vituo vyote vya pini)
• upinzani wa vilima vya injini ya EXD.

Umeidhinishwa kwa Mfumo wa Usimamizi wa Mazingira

Nambari ya Agizo: 13173-76, 03 1999 - Inachukua nafasi ya Nambari: 13173-76, Machi 1998
Mtengenezaji anahifadhi haki ya kubadilisha maelezo yoyote ya bidhaa bila taarifa.

Mtengenezaji: Carrier s.a., Montluel, France.
Imechapishwa nchini Uholanzi kwenye karatasi isiyo na klorini.

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.

Pakua Mwongozo wa Compressor ya Parafujo ya Carrier 30HXC/30GX

Lugha zinazopatikana
