Mwongozo wa Thermostat ya Honeywell T6 Pro Inayoweza Kuratibiwa

Yaliyomo

1 Kifurushi Kinajumuisha
2 Usakinishaji wa Hiari wa Bamba la Kufunika
3 Usakinishaji wa Mfumo wa Kupachika wa UWP
4 Chaguo za umeme
5 Kuweka Vichupo vya Kitelezi
6 Miundo ya vituo vya wiring
7 Ufungaji wa nyaya za mifumo ya kawaida: hewa ya kulazimishwa na hidroniki
8 Ufungaji wa mifumo ya pampu ya joto
9 Kupachika thermostat
10 Weka saa na tarehe
11 Mipangilio ya uendeshaji wa mfumo
12 Mipangilio ya uendeshaji wa feni
13 Arifa au Vikumbusho*
14 Usanidi wa kisakinishi (ISU)
15 Chaguo za usanidi wa hali ya juu (ISU)
16 Jaribio la mfumo wa kisakinishi
17 Vipimo
18 Utatuzi wa matatizo
- 18.1 Skrini haina kitu
- 18.2 Mfumo wa kuongeza joto au kupoeza hauitikii
- 18.3 Mipangilio ya halijoto haibadiliki
- 18.4 "Cool On" au "Heat On" inamulika
- 18.5 Kuongeza joto kwa msaidizi huendeshwa katika kupoeza
- 18.6 Kupoeza huendeshwa kwa simu ya kuongeza joto
19 Usaidizi kwa wateja
20 Marejeleo
21 Pakua mwongozo
22 Katika Lugha Nyingine

Kifurushi Kinajumuisha

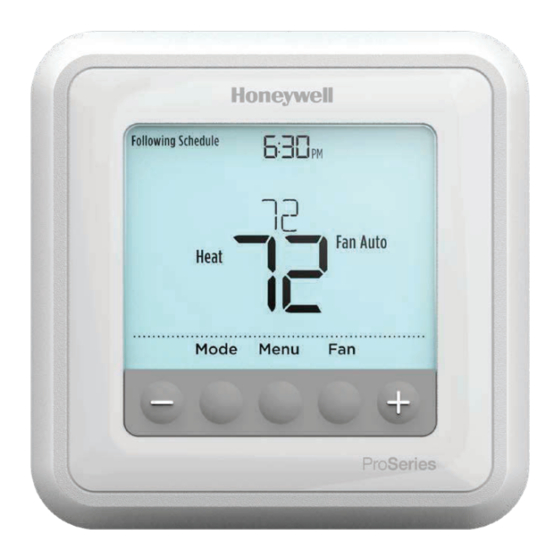

Thermostat ya T6 Pro
Mfumo wa Kupachika wa UWP™
Adapta ya Usakinishaji wa Kawaida ya Honeywell (Adapta ya kisanduku cha J)
Bamba la Kufunika la Mapambo la Honeywell – Ndogo; ukubwa 4-49/64 in x 4-49/64 in x 11/32 in (121 mm x 121 mm x 9 mm)
Skurubu na nanga
Betri 2 za AA
Maagizo ya Ufungaji na Mtumiaji Mwongozo

Usakinishaji wa Hiari wa Bamba la Kufunika

KUMBUKA: Ikiwa Bamba la Kufunika la Hiari halihitajiki, angalia "Usakinishaji wa Mfumo wa Kupachika wa UWP".

Tumia Bamba la Kufunika la Hiari wakati:

Unapopachika thermostat kwenye kisanduku cha umeme cha makutano
Au wakati unahitaji kufunika pengo la rangi kutoka kwa thermostat ya zamani.

Tenganisha Adapta ya Kisanduku cha Makutano kutoka kwa Bamba la Kufunika. Angalia Mchoro 1.

Pachika Adapta ya Kisanduku cha Makutano kwenye ukuta au kisanduku cha umeme kwa kutumia mojawapo ya mashimo manane ya skurubu. Ingiza na kaza skurubu za kupachika zilizotolewa na Kiti cha Bamba la Kufunika. Usikaze kupita kiasi. Angalia Mchoro 2. Hakikisha Bamba la Adapta limesawazishwa.

Ambatanisha UWP kwa kuining'iniza kwenye ndoano ya juu ya Adapta ya Kisanduku cha Makutano na kisha ubonyeze chini ya UWP mahali pake. Angalia Mchoro 3.

Bonyeza Bamba la Kufunika kwenye Adapta ya Kisanduku cha Makutano. Angalia Mchoro 4.

Usakinishaji wa Mfumo wa Kupachika wa UWP

Kabla ya kuanza, zima umeme kwenye kisanduku cha kivunja au swichi. Fungua kifurushi ili kupata UWP. Angalia Mchoro 5.

Weka UWP ukutani. Sawazisha na uweke alama za nafasi za shimo. Angalia Mchoro 6.
Chimbe mashimo kwenye nafasi zilizowekwa alama, na kisha ugonge kidogo nanga za ukuta zilizotolewa ukutani kwa kutumia nyundo.
‒ Chimba mashimo ya 7/32" kwa ukuta kavu.

Vuta mlango ufunguke na uingize waya kupitia shimo la wiring la UWP. Angalia Mchoro 7.

Weka UWP juu ya nanga za ukuta. Ingiza na kaza skurubu za kupachika zilizotolewa na UWP. Usikaze kupita kiasi. Kaza hadi UWP isisogee tena. Funga mlango. Angalia Mchoro 8.

Tumia skurubu 3 zilizotolewa #8 1-1/2"

Chaguo za umeme

Ingiza waya za R na C kwenye vituo vilivyoteuliwa kwa ajili ya nishati ya msingi ya AC (kituo cha C ni cha hiari ikiwa betri zimesakinishwa, lakini inashauriwa). Ondoa waya kwa kubonyeza vichupo vya kituo.

Ingiza betri za AA kwa nishati ya msingi au ya akiba.

Kuweka Vichupo vya Kitelezi

Weka Kichupo cha Kitelezi cha R.

Tumia jumper iliyojengwa ndani (Kichupo cha Kitelezi cha R) ili kutofautisha kati ya mifumo ya kibadilishaji umeme kimoja au viwili.
Ikiwa kuna waya moja tu ya R, na imeunganishwa kwenye kituo cha R, Rc, au RH, weka kitelezi kwenye nafasi ya juu (waya 1).
Ikiwa kuna waya moja iliyounganishwa kwenye kituo cha R na waya moja iliyounganishwa kwenye kituo cha Rc, weka kitelezi kwenye nafasi ya chini (waya 2).

KUMBUKA: Vichupo vya Kitelezi vya vituo vya U vinapaswa kuachwa mahali pake kwa miundo ya T6 Pro.

Mfumo wa Kupachika wa UWP

Kichupo cha kitelezi cha R/Rc

Miundo ya vituo vya wiring

Kumbuka: Sio vituo vyote vinaweza kutumika, kulingana na aina ya mfumo unaounganishwa. Vituo vinavyotumika sana vimefungwa kivuli.

S	Ingizo la vitambuzi vya ndani au nje vya waya (TH6320U na TH6220U pekee)
S
Y	Kikata mawasiliano cha kompressa (hatua ya 1)
Y2	Kikata mawasiliano cha kompressa (hatua ya 2)
G	Relay ya Feni
C	24VAC ya kawaida. Kwa mifumo 2 ya kibadilishaji umeme, tumia waya wa kawaida kutoka kwa kibadilishaji umeme cha kupoeza.
U	Haijatumiwa
U	Haijatumiwa
L/A-A	Ingizo la hitilafu ya Pampu ya Joto (Kawaida (C) waya inahitajika kwa LA/A)
O/B	Vali ya kubadilisha
AUX - W2	Relay ya joto saidizi Relay ya joto (hatua ya 2)
E	Relay ya Joto la Dharura
W	Relay ya joto (hatua ya 1)
K	Unganisha kwa K kwenye Moduli ya Kuhifadhi Waya**
R	Nguvu ya 24VAC kutoka kwa kibadilishaji umeme cha kupasha joto*
Rc	Nguvu ya 24VAC kutoka kwa kibadilishaji umeme cha kupoeza*

* Kituo kinaweza kurukwa kwa kutumia Kichupo cha Kitelezi. Angalia "Kuweka Vichupo vya Kitelezi" hapo juu.

** Moduli ya Kuhifadhi Waya ya THP9045A1023 inatumika kwenye mifumo ya kupasha joto/kupoeza wakati una waya nne tu kwenye thermostat, na unahitaji waya ya tano kwa waya ya kawaida. Tumia kituo cha K badala ya vituo vya Y na G kwenye mifumo ya kawaida au ya pampu ya joto ili kutoa udhibiti wa feni na kompressa kupitia waya moja—waya isiyotumika kisha inakuwa waya yako ya kawaida. Angalia maagizo ya THP9045 kwa maelezo zaidi.

Ufungaji wa nyaya za mifumo ya kawaida: hewa ya kulazimishwa na hidroniki

Sehemu zilizo na kivuli hapa chini zinatumika tu kwa TH6320U/TH6220U au kama ilivyoonyeshwa vinginevyo.

Mfumo wa 1H/1C (transfoma 1)
R Nishati [1]
Rc [R+Rc imeunganishwa na Kichupo cha Kitelezi] [2]
Y Kiunganishi cha kontakteta ya kompresa
C Jumla ya 24VAC [3]
W Rilei ya joto
G Rilei ya feni

Mfumo wa 1H/1C (transfoma 2)
R Nishati (transfoma ya kupasha joto) [1]
Rc Nishati (transfoma ya kupoza) [1]
Y Kiunganishi cha kontakteta ya kompresa
C Jumla ya 24VAC [3, 4]
W Rilei ya joto
G Rilei ya feni

Mfumo wa Kupasha joto Pekee
R Nishati [1]
Rc [R+Rc imeunganishwa na Kichupo cha Kitelezi] [2]
C Jumla ya 24VAC [3]
W Rilei ya joto

Mfumo wa Kupasha joto Pekee wenye Feni
R Nishati [1]
Rc [R+Rc imeunganishwa na Kichupo cha Kitelezi] [2]
C Jumla ya 24VAC [3]
W Rilei ya joto
G Rilei ya feni

Mfumo wa Kupasha joto Pekee (Msururu wa 20) [5]
R Kituo cha vali cha Msururu wa 20 "R" [1]
Rc [R+Rc imeunganishwa na Kichupo cha Kitelezi] [2]
Y Kituo cha vali cha Msururu wa 20 "W"
C Jumla ya 24VAC [3]
W Kituo cha vali cha Msururu wa 20 "B"

Mfumo wa Kupoza Pekee
R Nishati [1]
Rc [R+Rc imeunganishwa na Kichupo cha Kitelezi] [2]
Y Kiunganishi cha kontakteta ya kompresa
C Jumla ya 24VAC [3]
G Rilei ya feni

Mfumo wa Kupasha joto Pekee (vali ya eneo iliyo wazi kwa nishati) [5]
R Nishati [1]
Rc [R+Rc imeunganishwa na Kichupo cha Kitelezi] [2]
W Vali
C Jumla ya 24VAC [3]

Mfumo wa 2H/2C (transfoma 1) [6]
R Nishati [1]
Rc [R+Rc imeunganishwa na Kichupo cha Kitelezi] [2]
Y Kiunganishi cha kontakteta ya kompresa (hatua ya 1)
C Jumla ya 24VAC [3]
W Rilei ya joto (hatua ya 1)
G Rilei ya feni
W2 Rilei ya joto (hatua ya 2)
Y2 Kiunganishi cha kontakteta ya kompresa (hatua ya 2)

VIDOKEZO
Vipimo vya waya: Tumia waya wa kidhibiti cha halijoto wa geji 18 hadi 22. Kebo iliyokingwa haihitajiki.
[1] Ugavi wa nishati. Toa njia za kukata na ulinzi wa kupakia kupita kiasi kama inavyotakiwa.
[2] Sogeza Kichupo cha Kitelezi cha R kwenye UWP hadi mpangilio wa R. Kwa maelezo zaidi, angalia "Kuweka Vichupo vya Kitelezi".
[3] Muunganisho wa jumla wa 24VAC wa hiari.
[4] Muunganisho wa jumla lazima utoke kwenye transfoma ya kupoza.
[5] Katika ISU weka aina ya mfumo wa Kupasha joto hadi Joto Linaloangaza. Weka idadi ya hatua za kupoza hadi 0.
[6] Katika Usanidi wa Kisakinishi, weka aina ya mfumo hadi Joto 2/Upoaji 2 wa Kawaida.

Ufungaji wa mifumo ya pampu ya joto

Sehemu zilizotiwa kivuli hapa chini zinatumika tu kwa TH6320U/TH6220U au kama ilivyoainishwa vinginevyo.

Mfumo wa Pampu ya Joto 1H/1C
R Nguvu [1]
Rc [R+Rc imeunganishwa na Kichupo cha Kitelezi] [2]
Y Kiunganishi cha kontakta ya kompresa
C Jumla ya 24VAC [3]
O/B Vali ya kubadilisha [7]
G Relini ya feni
W Usitumie terminali hii kwa matumizi ya pampu ya joto!

Mfumo wa Pampu ya Joto 2H/1C [8]
R Nguvu [1]
Rc [R+Rc imeunganishwa na Kichupo cha Kitelezi] [2]
Y Kiunganishi cha kontakta ya kompresa
C Jumla ya 24VAC [3]
O/B Vali ya kubadilisha [7]
G Relini ya feni
Aux Joto saidizi
E Relini ya joto la dharura
L Ingizo la hitilafu ya pampu ya joto
W Usitumie terminali hii kwa matumizi ya pampu ya joto!

Mfumo wa Pampu ya Joto 2H/2C (TH6320U pekee) [9]
R Nguvu [1]
Rc [R+Rc imeunganishwa na Kichupo cha Kitelezi] [2]
Y Kiunganishi cha kontakta ya kompresa (hatua ya 1)
C Jumla ya 24VAC [3]
O/B Vali ya kubadilisha [7]
G Relini ya feni
Y2 Kiunganishi cha kontakta ya kompresa (hatua ya 2)
L Ingizo la hitilafu ya pampu ya joto
W Usitumie terminali hii kwa matumizi ya pampu ya joto!

Mfumo wa Pampu ya Joto 3H/2C (TH6320U pekee) [10]
R Nguvu [1]
Rc [R+Rc imeunganishwa na Kichupo cha Kitelezi] [2]
Y Kiunganishi cha kontakta ya kompresa (hatua ya 1)
C Jumla ya 24VAC [3]
O/B Vali ya kubadilisha [7]
G Relini ya feni
Aux Joto saidizi
E Relini ya joto la dharura
Y2 Kiunganishi cha kontakta ya kompresa (hatua ya 2)
L Ingizo la hitilafu ya pampu ya joto
W Usitumie terminali hii kwa matumizi ya pampu ya joto!

Mfumo wa Mafuta Maradufu (TH6320U / TH6220U pekee)
R Nguvu [1]
Rc [R+Rc imeunganishwa na Kichupo cha Kitelezi] [2]
Y Kiunganishi cha kontakta ya kompresa (hatua ya 1)
C Jumla ya 24VAC [3]
O/B Vali ya kubadilisha [7]
G Relini ya feni
Aux Joto saidizi
E Relini ya joto la dharura
Y2 Kiunganishi cha kontakta ya kompresa (hatua ya 2 - ikiwa inahitajika) [11]
L Ingizo la hitilafu ya pampu ya joto
S Sensa ya nje
S Sensa ya nje
W Usitumie terminali hii kwa matumizi ya pampu ya joto!

MAELEZO
Vigezo vya waya: Tumia waya wa thermostat wa geji 18 hadi 22. Kebo iliyokingwa haihitajiki.
[1] Ugavi wa umeme. Toa njia za kukata muunganisho na ulinzi wa kupita kiasi kama inavyotakiwa.
[2] Sogeza Kichupo cha Kitelezi cha R kwenye UWP hadi mpangilio wa R. Kwa maelezo zaidi, angalia "Kuweka Vichupo vya Kitelezi".
[3] Muunganisho wa jumla wa 24VAC wa hiari.
[6] Katika Usanidi wa Kisakinishi, weka aina ya mfumo kuwa Mfumo wa Kawaida wa 2Heat/2Cool.
[7] Katika Usanidi wa Kisakinishi, weka vali ya kubadilisha kuwa O (kwa kubadilisha kupoeza) au B (kwa kubadilisha joto).
[8] Katika ISU weka aina ya mfumo wa Joto kuwa pampu ya Joto. Kompresa 1 na hatua 1 ya joto saidizi.
[9] Katika ISU weka aina ya mfumo wa Joto kuwa pampu ya Joto. Kompresa 2 na hatua 0 za joto saidizi.
[10] Katika ISU weka aina ya mfumo wa Joto kuwa pampu ya Joto. Kompresa 2 na hatua 1 ya joto saidizi.
[11] Mafuta maradufu yenye Y2 kwa TH6320U pekee.

Kupachika thermostat

Sukuma waya wa ziada kurudi kwenye uwazi wa ukuta.
Funga mlango wa UWP. Unapaswa kubaki umefungwa bila kuvimba.
Pangilia UWP na thermostat, na usukume taratibu hadi thermostat itakapojifunga mahali pake.
Washa umeme kwenye kisanduku cha kivunja mzunguko au swichi.

Weka saa na tarehe

Saa

Bonyeza Menu (Menyu) kwenye thermostat yako.
Bonyeza + au - ili kwenda kwenye TIME (SAA). Bonyeza Select (Chagua).
Bonyeza + au - ili kuchagua kati ya saa 12 au 24. Bonyeza Select (Chagua).
Tumia + au - kurekebisha saa. Bonyeza Select (Chagua).
Tumia + au - kurekebisha dakika. Bonyeza Select (Chagua) ili uondoke kwenye menyu ya Saa.

Tarehe

Ikiwa umeweka saa hapo awali, endelea na Hatua ya 2. Ikiwa uko kwenye skrini ya Mwanzo, bonyeza Menu (Menyu) kwenye thermostat yako.
Bonyeza + au - ili kwenda kwenye DATE (TAREHE). Bonyeza Select (Chagua).
Tumia + au - kurekebisha mwaka. Bonyeza Select (Chagua).
Tumia + au - kurekebisha mwezi. Bonyeza Select (Chagua).
Tumia + au - kurekebisha siku. Bonyeza Select (Chagua) ili kuhifadhi na uondoke kwenye menyu ya Tarehe.

Mipangilio ya uendeshaji wa mfumo

Bonyeza kitufe cha Mode (Hali) ili uende kwenye hali inayofuata inayopatikana ya Mfumo.
Pitia hali zote hadi hali ya Mfumo inayohitajika ionyeshwe na uiache ili iwashe.

KUMBUKA: Hali za Mfumo zinazopatikana zinatofautiana kulingana na muundo na mipangilio ya mfumo.

Hali za System (Mfumo):
‒ Auto (Otomatiki)
‒ Heat (Joto)
‒ Cool (Poeza)
‒ Em Heat (Joto la Dharura)
‒ Off (Zima)

Mipangilio ya uendeshaji wa feni

Bonyeza kitufe cha Fan (Feni) ili uende kwenye hali inayofuata inayopatikana ya Feni.
Pitia hali zote hadi hali ya Feni inayohitajika ionyeshwe na uiache ili iwashe.

KUMBUKA: Hali za Feni zinazopatikana zinatofautiana kulingana na mipangilio ya mfumo.

Hali za Fan (Feni):
‒ Auto: Feni huendeshwa tu mfumo wa kupasha joto au kupoeza unapoendelea.
‒ On: Feni huendeshwa kila wakati.
‒ Circ: Feni huendeshwa nasibu kwa takriban 33% ya muda.

Arifa au Vikumbusho*

Bonyeza Menu, kisha bonyeza + hadi onyesho lionyeshe ALRT.
Bonyeza Select ili kuonyesha arifa zilizopo.
Neno SNZE (SNOOZE) linaonekana.
Bonyeza Select tena ili kuahirisha kikumbusho kwa siku 7.
Ili kuondoa arifa, bonyeza Select, kisha bonyeza + ili uende kwenye CLER (Ondoa).
Bonyeza Select ili kuondoa kikumbusho.

* Baadhi ya arifa haziwezi kuahirishwa au kuondolewa. Tafadhali piga simu kwa mtaalamu wako wa karibu wa kupasha joto na kupoza hewa ikiwa hii itatokea. Mfumo wa kupasha joto na kupoza hewa unaweza kuhitaji huduma.

Usanidi wa kisakinishi (ISU)

Bonyeza na ushikilie vitufe vya CENTER na + kwa takriban sekunde 3 ili uingie kwenye menyu ya kina.
Bonyeza Select ili uingie kwenye ISU.
Bonyeza Select ili kupitia chaguo za usanidi wa menyu.
Bonyeza + au - ili kubadilisha thamani au uchague kutoka kwa chaguo zinazopatikana.
Bonyeza Select na uthibitishe mipangilio yako au bonyeza Back ili kupuuza mabadiliko na urudi kwenye skrini ya menyu ya ISU ili kuendelea kuhariri chaguo lingine la usanidi.
Ili kumaliza mchakato wa usanidi na uhifadhi mipangilio yako, bonyeza Home na urudi kwenye skrini ya Mwanzo.

KUMBUKA: Orodha kamili ya vigezo na chaguo zote za usanidi (ISU) zinaanza hapa chini.

Chaguo za usanidi wa hali ya juu (ISU)

KUMBUKA: Kulingana na mipangilio ya mfumo, si chaguo zote zinaweza kupatikana.

#ISU	Jina la ISU	Chaguo za ISU (chaguo msingi la kiwandani katika herufi nzito)
120	Chaguo za Kupanga Ratiba	0 = Haiwezi Kupangwa 2 = Inaweza Kupangwa 5-2 3 = Inaweza Kupangwa 5-1-1 4 = Inaweza Kupangwa Siku 7
125	Kiwango cha Kuonyesha Joto	0 = Fahrenheit 1 = Selsiasi
130	Sensor ya Nje (TH6320U / TH6220U pekee)	0 = Hakuna 1 = Sensor ya Nje yenye Waya
200	Aina ya Mfumo wa Kupasha joto	1 = Joto la Kawaida la Hewa Inayolazimishwa 2 = Pampu ya Joto 3 = Joto Linaloangaza 5 = Hakuna (Poa Pekee)
205	Aina ya Vifaa vya Kupasha joto	Joto la Kawaida la Hewa Inayolazimishwa: 1 = Gesi ya Ufanisi wa Kawaida Hewa Inayolazimishwa 2 = Gesi ya Ufanisi wa Juu Hewa Inayolazimishwa 3 = Mafuta Hewa Inayolazimishwa 4 = Umeme Hewa Inayolazimishwa 5 = Koili ya Feni ya Maji Moto Pampu ya Joto: 7 = Pampu ya Joto Hewa hadi Hewa 8 = Pampu ya Joto ya Jotoardhi Joto Linaloangaza: 9 = Joto Linaloangaza la Maji Moto 12 = Mvuke
218	Valve ya Kubadilisha O/B	0 = O (O/B katika Poa) 1 = B (O/B katika Joto)
220	Hatua za Kupoza / Hatua za Compressor 200=Conv / 200=HP	0, 1, 2 Kumbuka: Hatua 1 pekee ya compressor inapatikana kwenye modeli ya TH6210U. Hatua 1 pekee ya compressor inapatikana kwenye modeli ya TH6220U ikiwa imesanidiwa kwa pampu ya joto.
221	Hatua za Joto / Hatua za Joto la Akiba	Hatua za Joto: 1, 2 Hatua za Joto la Akiba: 0, 1
230	Udhibiti wa Feni katika Joto	1 = Vifaa Hudhibiti Feni 2 = Kidhibiti cha Halijoto Hudhibiti Feni
253	Udhibiti wa terminal ya Aux/E (Imewekwa kwa mpangilio wa "0" kwenye modeli zote isipokuwa TH6320U)	0 = Endesha Aux & E pamoja 1 = Aux na E zimejitenga
255	Chanzo cha Joto la Akiba (Pampu ya Joto Pekee) (TH6320U / TH6220U pekee)	1 = Umeme Hewa Inayolazimishwa 2 = Gesi/Mafuta Hewa Inayolazimishwa (au Mafuta ya Fossil Hewa Inayolazimishwa)
256	Chanzo cha Joto la Dharura (TH6320U pekee)	1 = Umeme Hewa Inayolazimishwa 2 = Gesi/Mafuta Hewa Inayolazimishwa (au Mafuta ya Fossil Hewa Inayolazimishwa)
260	Kifaa cha Nje cha Mafuta ya Fossil (TH6320U / TH6220U pekee)	0 = Kidhibiti cha Halijoto Hudhibiti Joto la Akiba 1 = Kifaa cha Nje cha Mafuta ya Fossil Hudhibiti Joto la Akiba
300	Ubadilishaji wa Mfumo	0 = Mwongozo 1 = Otomatiki
303	Tofauti ya Ubadilishaji Otomatiki	0°F hadi 5°F 0.0°C hadi 2.5°C Kumbuka: Tofauti SIYO ukanda usio na hisia. Honeywell hutumia algorithm ya hali ya juu ambayo hurekebisha ukanda usio na hisia kwa 0°F. Mpangilio wa tofauti ni idadi ya chini ya digrii kutoka kwa sehemu iliyowekwa inayohitajika kubadilisha kutoka kwa hali ya mwisho inayoendeshwa (joto au poa) hadi hali tofauti wakati kidhibiti cha halijoto kiko katika ubadilishaji otomatiki. Hii ni ya hali ya juu zaidi kuliko vidhibiti vya halijoto vya awali.
340	Joto la Akiba Hushuka	0 = Faraja 2 = 2°F 3 = 3°F 4 = 4°F 5 = 5°F 6 = 6°F 7 = 7°F 8 = 8°F 9 = 9°F 10 = 10°F 11 = 11°F 12 = 12°F 13 = 13°F 14 = 14°F 15 = 15°F Kumbuka: Mpangilio wa 0 (faraja) unapatikana tu ikiwa joto la akiba (ISU 255) limewekwa kuwa umeme.
350	Kipima Muda cha Kuongeza Hatua kwa Joto la Akiba	0 = Zima 1 = dakika 30 2 = dakika 45 3 = dakika 60 4 = dakika 75 5 = dakika 90 6 = saa 2 7 = saa 3 8 = saa 4 9 = saa 5 10 = saa 6 11 = saa 8 12 = saa 10 13 = saa 12 14 = saa 14 16 = saa 16
355	Kifungio cha Compressor / Sehemu ya Usawa	-- = Zima 5°F hadi 60°F (katika nyongeza za 5°F) -15.0°C hadi 15.5°C (katika nyongeza za 2.5°C au 3.0°C) Kumbuka: Tumia sensor yenye waya kuweka kifungio cha compressor / sehemu ya usawa kwenye TH6320U / TH6220U.
356	Joto la Akiba la Kifungio cha Nje	-- = Zima 5°F hadi 65°F (katika nyongeza za 5°F) -15.0°C hadi 18.5°C (katika nyongeza za 2.5°C au 3.0°C)
365	Kiwango cha Mzunguko wa Compressor (Hatua ya 1)	1 - 6
366	Kiwango cha Mzunguko wa Compressor (Hatua ya 1)	1 - 6
370	Kiwango cha Mzunguko wa Kupasha joto (Hatua ya 1)	1 - 12
371	Kiwango cha Mzunguko wa Kupasha joto (Hatua ya 2)	1 - 12
375	Kiwango cha Mzunguko wa Kupasha joto Joto Msaidizi	1 - 12
378	Kiwango cha Mzunguko wa Kupasha joto Joto la Dharura (TH6320U pekee)	1 - 12
387	Ulinzi wa Compressor	0 = Zima 1 - 5 dakika
425	Urejeshaji Akili Bandia Unaoendana	0 = Hapana 1 = Ndiyo Kumbuka: Urejeshaji Akili Bandia Unaoendana (AIR) ni mpangilio wa faraja. Vifaa vya kupasha joto au kupoza vita washa mapema, kuhakikisha kuwa halijoto ya ndani itafanana na sehemu iliyowekwa kwa wakati uliopangwa.
430	Sehemu ya Chini Kabisa Iliyowekwa kwa Poa	50°F hadi 99°F (50°F) 10.0°C hadi 37.0°C (10.0°C)
431	Sehemu ya Juu Kabisa Iliyowekwa kwa Joto	40°F hadi 90°F (90°F) 4.5°C hadi 32.0°C (32.0°C)
435	Kifungio cha Kibodi	0 = Hakuna 1 = Sehemu 2 = Kamili
500	Je, Sensor ya Halijoto ya Ndani IMEFUNGIWA WAYA kwenye mfumo wako? (TH6320U / TH6220U pekee)	0 = Hapana 1 = Ndiyo
515	Aina ya Sensor ya Ndani (TH6320U / TH6220U pekee)	0 = 10k 1 = 20k
520	Ni Sensor zipi zitatumika kwa Udhibiti wa HALIJOTO? (Sensor Nyingi Zimefanyiwa Wastani) TH6320U / TH6220U pekee)	1 = Kidhibiti cha Halijoto Pekee 2 = Iliyounganishwa kwa Waya Pekee 3 = Wastani
702	Idadi ya Vichungi vya Hewa	0 - 2
711	Kikumbusho cha Uingizwaji cha Kichungi cha Hewa 1	0 = Zima 1 = Siku 10 za Muda wa Kuendesha 2 = Siku 20 za Muda wa Kuendesha 3 = Siku 30 za Muda wa Kuendesha 4 = Siku 45 za Muda wa Kuendesha 5 = Siku 60 za Muda wa Kuendesha 6 = Siku 90 za Muda wa Kuendesha 7 = Siku 120 za Muda wa Kuendesha 8 = Siku 150 za Muda wa Kuendesha 9 = Siku 30 za Kalenda 10 = Siku 45 za Kalenda 11 = Siku 60 za Kalenda 12 = Siku 75 za Kalenda 13 = Miezi 3 ya Kalenda 14 = Miezi 4 ya Kalenda 15 = Miezi 5 ya Kalenda 16 = Miezi 6 ya Kalenda 17 = Miezi 9 ya Kalenda 18 = Miezi 12 ya Kalenda 19 = Miezi 15 ya Kalenda
712	Kikumbusho cha Uingizwaji cha Kichungi cha Hewa 2	0 = Zima 1 = Siku 10 za Muda wa Kuendesha 2 = Siku 20 za Muda wa Kuendesha 3 = Siku 30 za Muda wa Kuendesha 4 = Siku 45 za Muda wa Kuendesha 5 = Siku 60 za Muda wa Kuendesha 6 = Siku 90 za Muda wa Kuendesha 7 = Siku 120 za Muda wa Kuendesha 8 = Siku 150 za Muda wa Kuendesha 9 = Siku 30 za Kalenda 10 = Siku 45 za Kalenda 11 = Siku 60 za Kalenda 12 = Siku 75 za Kalenda 13 = Miezi 3 ya Kalenda 14 = Miezi 4 ya Kalenda 15 = Miezi 5 ya Kalenda 16 = Miezi 6 ya Kalenda 17 = Miezi 9 ya Kalenda 18 = Miezi 12 ya Kalenda 19 = Miezi 15 ya Kalenda
1400	Mwangaza wa Nyuma	0 = Unapohitajika 1 = Unaendelea Kumbuka: Waya ya kawaida inahitajika kwa kuendelea.
1401	Mwangaza wa nyuma	1 - 5 Kumbuka: Inaonyeshwa tu ikiwa mwangaza wa nyuma unaoendelea umechaguliwa.
1410	Umbizo la Saa	12 / 24
1415	Wakati wa Kuokoa Mchana	0 = Zima 1 = Washa
1420	Ufichaji wa Onyesho la Joto	-3 hadi 3F (0) -1.5 hadi 1.5C (0)

Jaribio la mfumo wa kisakinishi

Ili kufanya Jaribio la Mfumo:

Bonyeza na ushikilie vitufe vya CENTER na + kwa takriban sekunde 3 ili kuingia kwenye menyu ya kina.
Tumia + kwenda kwenye TEST. Bonyeza Select ili kuingia kwenye Jaribio la Mfumo.
Tumia + kubadilisha kati ya Heat, Cool, Fan, Em Heat, au Ver (habari ya toleo la thermostat). Bonyeza Select.
Bonyeza + ili kuwasha hatua moja kwa wakati, na bonyeza - ili kuzizima.
Tumia kitufe cha Home ili kutoka kwenye Jaribio la Mfumo.

Jaribio la mfumo		Hali ya mfumo
Sehemu zilizotiwa kivuli hapa chini zinatumika tu kwa TH6320U/TH6220U au kama ilivyoonyeshwa vinginevyo.
Heat	0	Zote Zimezimwa
	1	Hatua ya 1 ya Kuongeza Joto Imeanzishwa
	2	Hatua ya 2 ya Kuongeza Joto pia Imeanzishwa
	3	Hatua ya 3 ya Kuongeza Joto pia Imeanzishwa
Cool	0	Zote Zimezimwa
	1	Hatua ya 1 ya Kupoeza Imeanzishwa
	2	Hatua ya 2 ya Kupoeza pia Imeanzishwa
Em Heat	0	Zote Zimezimwa
Em Heat	1	Em Heat Imeanzishwa
Fan	0	Feni Imezimwa
Fan	1	Feni Imeanzishwa

Vipimo

Viwango vya Halijoto
Heat: 40°F hadi 90°F (4.5°C hadi 32.0°C)
Cool: 50°F hadi 99°F (10.0°C hadi 37.0°C)

Halijoto ya Mazingira ya Kufanyia Kazi
32°F hadi 120°F (0 C° hadi 48.9°C)

Halijoto ya Mazingira ya Uendeshaji
37°F hadi 102°F (2.8°C hadi 38.9°C)

Halijoto ya Usafirishaji
-20°F hadi 120°F (-28.9°C hadi 48.9°C)

Unyevu Husika wa Uendeshaji
5% hadi 90% (isiyoganda)

Vipimo Halisi katika inchi (mm) (U x W x D)
4-1/16" U x 4-1/16" W x 1-5/32" D
103.5 mm U x 103.5 mm W x 29 mm D

Viwango vya Umeme

Kituo	Volteji (50/60Hz)	Mkondo wa Uendeshaji
W Kuongeza Joto (Powerpile)	20-30 Vac 750 mV DC	0.02-1.0 A 100 mA DC
W2 (Msaidizi) Kuongeza Joto	20-30 Vac	0.02-1.0 A
E Kuongeza Joto kwa Dharura	20-30 Vac	0.02-0.5 A
Y Hatua ya 1 ya Kiminyio	20-30 Vac	0.02-1.0 A
Y2 Hatua ya 2 ya Kiminyio	20-30 Vac	0.02-1.0 A
G Feni	20-30 Vac	0.02-0.5 A
O/B Kubadilisha	20-30 Vac	0.02-0.5 A
L/A Ingizo	20-30 Vac	0.02-0.5 A

Utatuzi wa matatizo

Ikiwa una ugumu na thermostat yako, tafadhali jaribu mapendekezo yafuatayo.
Matatizo mengi yanaweza kusahihishwa haraka na kwa urahisi.

Skrini haina kitu

Angalia kivunja mzunguko na uwashe upya ikiwa ni lazima.
Hakikisha swichi ya umeme ya mfumo wa kuongeza joto na kupoeza imewashwa.
Hakikisha mlango wa tanuru umefungwa kwa usalama.
Hakikisha betri mpya za AA za alkali zimewekwa kwa usahihi.

Mfumo wa kuongeza joto au kupoeza hauitikii

Bonyeza kitufe cha Mode ili kuweka mfumo kuwa Heat. Hakikisha halijoto inayotakiwa imewekwa juu kuliko halijoto ya ndani.
Bonyeza kitufe cha Mode ili kuweka mfumo kuwa Cool. Hakikisha halijoto inayotakiwa imewekwa chini kuliko halijoto ya ndani.
Angalia kivunja mzunguko na uwashe upya ikiwa ni lazima.
Hakikisha swichi ya umeme ya mfumo wa kuongeza joto na kupoeza imewashwa.
Hakikisha mlango wa tanuru umefungwa kwa usalama.
Subiri dakika 5 kwa mfumo kujibu.

Mipangilio ya halijoto haibadiliki

Hakikisha halijoto za kuongeza joto na kupoeza zimewekwa katika viwango vinavyokubalika:

Heat: 40°F hadi 90°F (4.5°C hadi 32.0°C)
Cool: 50°F hadi 99°F (10.0°C hadi 37.0°C)

"Cool On" au "Heat On" inamulika

Kipengele cha ulinzi wa kiminyio kimewashwa. Subiri dakika 5 kwa mfumo kuanza upya kwa usalama, bila uharibifu kwa kiminyio.

Kuongeza joto kwa msaidizi huendeshwa katika kupoeza

Kwa mifumo ya pampu ya joto, thibitisha hakuna waya iliyoambatanishwa na W kwenye mifumo ya UWP. Tazama "Uunganishaji wa mifumo ya pampu ya joto".

Kupoeza huendeshwa kwa simu ya kuongeza joto

Kwa mifumo ya pampu ya joto, thibitisha hakuna waya iliyoambatanishwa na W kwenye mifumo ya UWP. Tazama "Uunganishaji wa mifumo ya pampu ya joto".

HATARI YA UMEME
Inaweza kusababisha mshtuko wa umeme au uharibifu wa vifaa. Tenganisha umeme kabla ya kuanza usakinishaji.

HATARI YA UHARIBIFU WA VIFAA
Ulinzi wa kiminyio hupitishwa wakati wa majaribio. Ili kuzuia uharibifu wa vifaa, epuka kuzungusha kiminyio haraka.

ILANI YA ZEBAKI
Ikiwa bidhaa hii inachukua nafasi ya kidhibiti ambacho kina zebaki kwenye bomba lililofungwa, usiweke kidhibiti cha zamani kwenye taka. Wasiliana na mamlaka yako ya usimamizi wa taka kwa maagizo kuhusu urejelezaji na utupaji ufaao.
