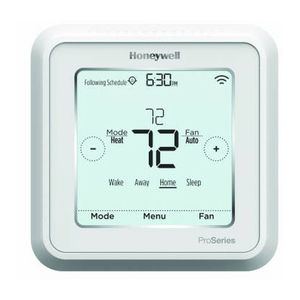

Honeywell T6 Pro Programlanabilir Termostat Kılavuzu

Pakete Dahildir

• T6 Pro Termostat
• UWP™ Montaj Sistemi
• Honeywell Standart Kurulum Adaptörü (J-box adaptörü)
• Honeywell Dekoratif Kapak Plakası – Küçük; boyut 4-49/64 inç x 4-49/64 inç x 11/32 inç (121 mm x 121 mm x 9 mm)
• Vidalar ve dübeller
• 2 AA Pil
• Kurulum Talimatları ve Kullanıcı Kılavuzu

İsteğe Bağlı Kapak Plakası kurulumu

NOT: İsteğe Bağlı Kapak Plakası gerekmiyorsa, "UWP Montaj Sistemi kurulumu" bölümüne bakın.

Aşağıdaki durumlarda İsteğe Bağlı Kapak Plakasını kullanın:

• Termostatı bir elektrik bağlantı kutusuna takarken
• Veya eski termostattan kalan boya boşluğunu kapatmanız gerektiğinde.

1. Bağlantı Kutusu Adaptörünü Kapak Plakasından ayırın. Şekil 1'e bakın.



2. Sekiz vida deliğinden herhangi birini kullanarak Bağlantı Kutusu Adaptörünü duvara veya bir elektrik kutusuna monte edin. Kapak Plakası Kiti ile birlikte verilen montaj vidalarını takın ve sıkın. Aşırı sıkmayın. Şekil 2'ye bakın. Adaptör Plakasının düz olduğundan emin olun.



3. UWP'yi Bağlantı Kutusu Adaptörünün üst kancasına asarak ve ardından UWP'nin alt kısmını yerine oturtarak takın. Şekil 3'e bakın.



4. Kapak Plakasını Bağlantı Kutusu Adaptörüne oturtun. Şekil 4'e bakın.


UWP Montaj Sistemi kurulumu

5. Başlamadan önce, devre kesici kutusundan veya anahtardan gücü kapatın. UWP'yi bulmak için paketi açın. Şekil 5'e bakın.



6. UWP'yi duvara yerleştirin. Düzeltin ve delik konumlarını işaretleyin. Şekil 6'ya bakın.
   İşaretli konumlarda delikler açın ve ardından verilen duvar dübellerini bir çekiç kullanarak duvara hafifçe vurun.
   ‒ Alçıpan için 7/32" delikler açın.



7. Kapağı açın ve kabloları UWP'nin kablo deliğinden geçirin. Şekil 7'ye bakın.



8. UWP'yi duvar dübellerinin üzerine yerleştirin. UWP ile birlikte verilen montaj vidalarını takın ve sıkın. Aşırı sıkmayın. UWP artık hareket etmeyene kadar sıkın. Kapağı kapatın. Şekil 8'e bakın.

   Birlikte verilen 3x #8 1-1/2" vidayı kullanın

Güç seçenekleri

Birincil AC gücü için R ve C kablolarını belirtilen terminallere takın (piller takılıysa C terminali isteğe bağlıdır, ancak önerilir). Kabloları çıkarmak için terminal tırnaklarına basın.

Birincil veya yedek güç için AA pillerini takın.

Kaydırma Çubuklarını Ayarlama

R Kaydırma Çubuğunu ayarlayın.

• Tek veya çift transformatörlü sistemler arasında ayrım yapmak için dahili atlama telini (R Kaydırma Çubuğu) kullanın.
• Yalnızca bir R kablosu varsa ve bu kablo R, Rc veya RH terminaline bağlıysa, kaydırıcıyı yukarı konuma (1 kablo) ayarlayın.
• R terminaline bir kablo ve Rc terminaline bir kablo bağlıysa, kaydırıcıyı aşağı konuma (2 kablo) ayarlayın.

NOT: T6 Pro modelleri için U terminallerindeki Kaydırma Çubukları yerinde bırakılmalıdır.

UWP Montaj Sistemi

R/Rc kaydırma çubuğu

Kablolama terminal tanımları

Not: Kablolanmakta olan sistem türüne bağlı olarak tüm terminaller kullanılmayabilir. En sık kullanılan terminaller gölgelendirilmiştir.

S	Kablolu iç veya dış mekan sensörleri için giriş (yalnızca TH6320U ve TH6220U)
S
Y	Kompresör kontaktörü (1. kademe)
Y2	Kompresör kontaktörü (2. kademe)
G	Fan Rölesi
C	24VAC ortak. 2 transformatörlü sistemler için soğutma transformatöründen ortak kablo kullanın.
U	Kullanılmıyor
U
L/A-A	Isı Pompası arıza girişi (LA/A için Ortak (C) kablo gereklidir)
O/B	Devirdaim valfi
AUX - W2	Yardımcı ısı rölesi Isı rölesi (2. kademe)
E	Acil Durum Isı rölesi
W	Isı rölesi (1. kademe)
K	Kablo Tasarruf Modülündeki K'ye bağlayın**
R	Isıtma transformatöründen 24VAC güç*
Rc	Soğutma transformatöründen 24VAC güç*

* Terminal, Kaydırma Çubuğu kullanılarak atlanabilir. Yukarıdaki "Kaydırma Çubuklarını Ayarlama" bölümüne bakın.

** THP9045A1023 Kablo Tasarruf Modülü, termostatta yalnızca dört kablonuz olduğunda ve ortak bir kablo için beşinci bir kabloya ihtiyaç duyduğunuzda ısıtma/soğutma sistemlerinde kullanılır. Fanın ve kompresörün tek bir kablo aracılığıyla kontrolünü sağlamak için geleneksel veya ısı pompası sistemlerinde Y ve G terminallerinin yerine K terminalini kullanın; kullanılmayan kablo daha sonra ortak kablonuz olur. Daha fazla bilgi için THP9045 talimatlarına bakın.

Geleneksel sistemleri bağlama: cebri hava ve hidronik

Aşağıdaki gölgeli alanlar yalnızca TH6320U/TH6220U için geçerlidir veya aksi belirtilmedikçe.

1H/1C Sistemi (1 transformatör)
R Güç [1]
Rc [R+Rc Kaydırma Sekmesi ile birleştirilmiş] [2]
Y Kompresör kontaktörü
C 24VAC ortak [3]
W Isı rölesi
G Fan rölesi

1H/1C Sistemi (2 transformatör)
R Güç (ısıtma transformatörü) [1]
Rc Güç (soğutma transformatörü) [1]
Y Kompresör kontaktörü
C 24VAC ortak [3, 4]
W Isı rölesi
G Fan rölesi

Yalnızca Isıtma Sistemi
R Güç [1]
Rc [R+Rc Kaydırma Sekmesi ile birleştirilmiş] [2]
C 24VAC ortak [3]
W Isı rölesi

Fanlı Yalnızca Isıtma Sistemi
R Güç [1]
Rc [R+Rc Kaydırma Sekmesi ile birleştirilmiş] [2]
C 24VAC ortak [3]
W Isı rölesi
G Fan rölesi

Yalnızca Isıtma Sistemi (Seri 20) [5]
R Seri 20 valf terminali "R" [1]
Rc [R+Rc Kaydırma Sekmesi ile birleştirilmiş] [2]
Y Seri 20 valf terminali "W"
C 24VAC ortak [3]
W Seri 20 valf terminali "B"

Yalnızca Soğutma Sistemi
R Güç [1]
Rc [R+Rc Kaydırma Sekmesi ile birleştirilmiş] [2]
Y Kompresör kontaktörü
C 24VAC ortak [3]
G Fan rölesi

Yalnızca Isıtma Sistemi (güç açık bölgeli valf) [5]
R Güç [1]
Rc [R+Rc Kaydırma Sekmesi ile birleştirilmiş] [2]
W Valf
C 24VAC ortak [3]

2H/2C Sistemi (1 transformatör) [6]
R Güç [1]
Rc [R+Rc Kaydırma Sekmesi ile birleştirilmiş] [2]
Y Kompresör kontaktörü (aşama 1)
C 24VAC ortak [3]
W Isı rölesi (aşama 1)
G Fan rölesi
W2 Isı rölesi (aşama 2)
Y2 Kompresör kontaktörü (aşama 2)

NOTLAR
Kablo özellikleri: 18 ila 22 ölçülü termostat kablosu kullanın. Korumalı kablo gerekli değildir.
[1] Güç kaynağı. Gerektiğinde bağlantı kesme araçları ve aşırı yük koruması sağlayın.
[2] UWP üzerindeki R-Kaydırma Sekmesini R ayarına getirin. Daha fazla bilgi için "Kaydırma Sekmelerini Ayarlama" bölümüne bakın.
[3] İsteğe bağlı 24VAC ortak bağlantısı.
[4] Ortak bağlantı soğutma transformatöründen gelmelidir.
[5] ISU'da Isıtma sistemi türünü Radyant Isıtma olarak ayarlayın. Soğutma aşaması sayısını 0 olarak ayarlayın.
[6] Yükleyici Kurulumu'nda sistem türünü 2Heat/2Cool Conventional olarak ayarlayın.

Isı pompası sistemlerinin kablolanması

Aşağıdaki gölgeli alanlar yalnızca TH6320U/TH6220U için geçerlidir veya aksi belirtilmiştir.

1H/1C Isı Pompası Sistemi
R Güç [1]
Rc [Kaydırma Sekmesi ile birleştirilen R+Rc] [2]
Y Kompresör kontaktörü
C 24VAC ortak [3]
O/B Değiştirme valfi [7]
G Fan rölesi
W Isı pompası uygulamaları için bu terminali kullanmayın!

2H/1C Isı Pompası Sistemi [8]
R Güç [1]
Rc [Kaydırma Sekmesi ile birleştirilen R+Rc] [2]
Y Kompresör kontaktörü
C 24VAC ortak [3]
O/B Değiştirme valfi [7]
G Fan rölesi
Aux Yardımcı ısı
E Acil durum ısı rölesi
L Isı pompası arıza girişi
W Isı pompası uygulamaları için bu terminali kullanmayın!

2H/2C Isı Pompası Sistemi (yalnızca TH6320U) [9]
R Güç [1]
Rc [Kaydırma Sekmesi ile birleştirilen R+Rc] [2]
Y Kompresör kontaktörü (kademe 1)
C 24VAC ortak [3]
O/B Değiştirme valfi [7]
G Fan rölesi
Y2 Kompresör kontaktörü (kademe 2)
L Isı pompası arıza girişi
W Isı pompası uygulamaları için bu terminali kullanmayın!

3H/2C Isı Pompası Sistemi (yalnızca TH6320U) [10]
R Güç [1]
Rc [Kaydırma Sekmesi ile birleştirilen R+Rc] [2]
Y Kompresör kontaktörü (kademe 1)
C 24VAC ortak [3]
O/B Değiştirme valfi [7]
G Fan rölesi
Aux Yardımcı ısı
E Acil durum ısı rölesi
Y2 Kompresör kontaktörü (kademe 2)
L Isı pompası arıza girişi
W Isı pompası uygulamaları için bu terminali kullanmayın!

Çift Yakıt Sistemi (yalnızca TH6320U / TH6220U)
R Güç [1]
Rc [Kaydırma Sekmesi ile birleştirilen R+Rc] [2]
Y Kompresör kontaktörü (kademe 1)
C 24VAC ortak [3]
O/B Değiştirme valfi [7]
G Fan rölesi
Aux Yardımcı ısı
E Acil durum ısı rölesi
Y2 Kompresör kontaktörü (kademe 2 - gerekirse) [11]
L Isı pompası arıza girişi
S Dış mekan sensörü
S Dış mekan sensörü
W Isı pompası uygulamaları için bu terminali kullanmayın!

NOTLAR
Kablo özellikleri: 18 - 22 ayarlı termostat kablosu kullanın. Korumalı kablo gerekli değildir.
[1] Güç kaynağı. Gerektiği gibi ayırma araçları ve aşırı yük koruması sağlayın.
[2] UWP'deki R-Kaydırıcı Sekmesini R ayarına getirin. Daha fazla bilgi için, bkz. "Kaydırıcı Sekmelerini Ayarlama".
[3] İsteğe bağlı 24VAC ortak bağlantısı.
[6] Kurulumcu Ayarlarında, sistem türünü 2Heat/2Cool Geleneksel olarak ayarlayın.
[7] Kurulumcu Ayarlarında, değiştirme valfini O (soğuk değiştirme için) veya B (ısı değiştirme için) olarak ayarlayın.
[8] ISU'da Isı sistemi türünü Isı pompası olarak ayarlayın. 1 kompresör ve 1 yedek ısı kademesi.
[9] ISU'da Isı sistemi türünü Isı pompası olarak ayarlayın. 2 kompresör ve 0 yedek ısı kademesi.
[10] ISU'da Isı sistemi türünü Isı pompası olarak ayarlayın. 2 kompresör ve 1 yedek ısı kademesi.
[11] Y2'li çift yakıt yalnızca TH6320U için.

Termostat montajı

1. Fazla kabloyu duvar boşluğuna geri itin.
2. UWP kapısını kapatın. Şişkinlik olmadan kapalı kalmalıdır.
3. UWP'yi termostatla hizalayın ve termostat yerine oturana kadar nazikçe itin.
4. Gücü devre kesici kutusundan veya anahtardan açın.


Saati ve tarihi ayarlama

Saat

1. Termostatınızda Menu (Menü) düğmesine basın.
2. TIME (SAAT) bölümüne gitmek için + veya - tuşuna basın. Select (Seç) düğmesine basın.
3. 12 veya 24 saat arasında seçim yapmak için + veya - tuşuna basın. Select (Seç) düğmesine basın.
4. Saati ayarlamak için + veya - tuşunu kullanın. Select (Seç) düğmesine basın.
5. Dakikaları ayarlamak için + veya - tuşunu kullanın. Saat menüsünden çıkmak için Select (Seç) düğmesine basın.


Tarih

1. Önceden saat ayarlanmışsa, 2. Adımla devam edin. Ana ekrandaysanız, termostatınızda Menu (Menü) düğmesine basın.
2. DATE (TARİH) bölümüne gitmek için + veya - tuşuna basın. Select (Seç) düğmesine basın.
3. Yılı ayarlamak için + veya - tuşunu kullanın. Select (Seç) düğmesine basın.
4. Ayı ayarlamak için + veya - tuşunu kullanın. Select (Seç) düğmesine basın.
5. Günü ayarlamak için + veya - tuşunu kullanın. Kaydetmek ve Tarih menüsünden çıkmak için Select (Seç) düğmesine basın.


Sistem çalışma ayarları

1. Sonraki kullanılabilir Sistem moduna geçmek için Mode (Mod) düğmesine basın.
2. Gerekli Sistem modu görüntülenene kadar modlar arasında geçiş yapın ve etkinleştirmek için bırakın.


NOT: Kullanılabilir Sistem modları, modele ve sistem ayarlarına göre değişir.

System (Sistem) modları:
‒ Auto (Otomatik)
‒ Heat (Isıtma)
‒ Cool (Soğutma)
‒ Em Heat (Em Isıtma)
‒ Off (Kapalı)

Fan çalışma ayarları

1. Sonraki kullanılabilir Fan moduna geçmek için Fan (Fan) düğmesine basın.
2. Gerekli Fan modu görüntülenene kadar modlar arasında geçiş yapın ve etkinleştirmek için bırakın.


NOT: Kullanılabilir Fan modları, sistem ayarlarına göre değişir.

Fan (Fan) modları:
‒ Auto: Fan yalnızca ısıtma veya soğutma sistemi açıkken çalışır.
‒ On: Fan her zaman açıktır.
‒ Circ: Fan, zamanın yaklaşık %33'ü kadar rastgele çalışır.

Uyarılar veya Hatırlatıcılar*

1. Menü'ye basın ve ardından ekranda ALRT görünene kadar + tuşuna basın.
2. Hangi uyarının/uyarıların mevcut olduğunu görüntülemek için Seç'e basın.
3. SNZE (ERTELEME) kelimesi görünür.
4. Hatırlatıcıyı 7 gün ertelemek için tekrar Seç'e basın.
5. Uyarıyı temizlemek için Seç'e basın ve ardından CLER (Temizle)'e gitmek için + tuşuna basın.
6. Hatırlatıcıyı temizlemek için Seç'e basın.


* Bazı uyarılar ertelenemez veya temizlenemez. Bu durum meydana gelirse lütfen yerel ısıtma ve soğutma uzmanınızı arayın. Isıtma ve soğutma sistemi servis gerektirebilir.

Yükleyici kurulumu (ISU)

1. Gelişmiş menüye girmek için ORTA ve + düğmelerini yaklaşık 3 saniye basılı tutun.
2. ISU'ya girmek için Seç'e basın.
3. Menü kurulum seçenekleri arasında gezinmek için Seç'e basın.
4. Değerleri değiştirmek veya mevcut seçeneklerden birini seçmek için + veya - tuşlarına basın.
5. Seç'e basın ve ayarlarınızı onaylayın veya değişiklikleri yok saymak ve başka bir kurulum seçeneğini düzenlemeye devam etmek için ISU menü ekranına dönmek için Geri'ye basın.
6. Kurulum işlemini bitirmek ve ayarlarınızı kaydetmek için Ana Sayfa'ya basın ve Ana ekrana dönün.



NOT: Tüm kurulum (ISU) parametreleri ve seçeneklerinin eksiksiz bir listesi aşağıda başlamaktadır.

Gelişmiş kurulum seçenekleri (ISU)

NOT: Sistem ayarlarına bağlı olarak, tüm seçenekler mevcut olmayabilir.

#ISU	ISU Adı	ISU Seçenekleri (fabrika varsayılanı kalın)
120	Planlama Seçenekleri	0 = Programlanamaz 2 = 5-2 Programlanabilir 3 = 5-1-1 Programlanabilir 4 = 7 Günlük Programlanabilir
125	Sıcaklık Göstergesi Ölçeği	0 = Fahrenheit 1 = Celsius
130	Dış Mekan Sensörü (TH6320U / TH6220U only)	0 = Yok 1 = Kablolu Dış Mekan Sensörü
200	Isıtma Sistemi Türü	1 = Konvansiyonel Zorlamalı Hava Isıtma 2 = Isı Pompası 3 = Radyan Isı 5 = Yok (Yalnızca Soğutma)
205	Isıtma Ekipmanı Türü	Konvansiyonel Zorlamalı Hava Isıtma: 1 = Standart Verimli Gaz Zorlamalı Hava 2 = Yüksek Verimli Gaz Zorlamalı Hava 3 = Yağlı Zorlamalı Hava 4 = Elektrikli Zorlamalı Hava 5 = Sıcak Su Fanı Bataryası Isı Pompası: 7 = Havadan Havaya Isı Pompası 8 = Jeotermal Isı Pompası Radyan Isı: 9 = Sıcak Su Radyan Isı 12 = Buhar
218	Ters Çevirme Valfi O/B	0 = O (Soğutmada O/B) 1 = B (Isıtmada O/B)
220	Soğutma Kademeleri / Kompresör Kademeleri 200=Conv / 200=HP	0, 1, 2 Not: TH6210U modelinde yalnızca 1 kompresör kademesi mevcuttur. Isı pompası için yapılandırılmışsa TH6220U modelinde yalnızca 1 kompresör kademesi mevcuttur.
221	Isı Kademeleri / Yedek Isı Kademeleri	Isı Kademeleri: 1, 2 Yedek Isı Kademeleri: 0, 1
230	Isıtmada Fan Kontrolü	1 = Ekipman Fanı Kontrol Eder 2 = Termostat Fanı Kontrol Eder
253	Aux/E terminal kontrolü (TH6320U hariç tüm modellerde "0" ayarına sabitlenmiştir)	0 = Hem Aux'u hem de E'yi birlikte sür 1 = Aux ve E bağımsız
255	Yedek Isı Kaynağı (Yalnızca Isı Pompası) (yalnızca TH6320U / TH6220U)	1 = Elektrikli Zorlamalı Hava 2 = Gaz/Yağlı Zorlamalı Hava (veya Fosil Yakıtlı Zorlamalı Hava)
256	Acil Durum Isı Kaynağı (yalnızca TH6320U)	1 = Elektrikli Zorlamalı Hava 2 = Gaz/Yağlı Zorlamalı Hava (veya Fosil Yakıtlı Zorlamalı Hava)
260	Harici Fosil Yakıt Kiti (yalnızca TH6320U / TH6220U)	0 = Termostat Yedek Isıyı Kontrol Eder 1 = Harici Fosil Yakıt Kiti Yedek Isıyı Kontrol Eder
300	Sistem Değişimi	0 = Manuel 1 = Otomatik
303	Otomatik Değişim Diferansiyeli	0°F - 5°F 0,0°C - 2,5°C Not: Diferansiyel, ölü bant DEĞİLDİR. Honeywell, ölü bandı 0°F'de sabitleyen gelişmiş bir algoritma kullanır. Diferansiyel ayarı, termostat otomatik geçişte olduğunda, çalışan son moddan (ısıtma veya soğutma) zıt moda geçmek için gereken minimum ayar noktası derecesidir. Bu, önceki termostatlardan daha gelişmiştir.
340	Yedek Isı Düşüşü	0 = Konfor 2 = 2°F 3 = 3°F 4 = 4°F 5 = 5°F 6 = 6°F 7 = 7°F 8 = 8°F 9 = 9°F 10 = 10°F 11 = 11°F 12 = 12°F 13 = 13°F 14 = 14°F 15 = 15°F Not: 0 (konfor) ayarı yalnızca yedek ısı (ISU 255) elektriğe ayarlanmışsa kullanılabilir.
350	Yedek Isı için Kademe Yükseltme Zamanlayıcısı	0 = Kapalı 1 = 30 dakika 2 = 45 dakika 3 = 60 dakika 4 = 75 dakika 5 = 90 dakika 6 = 2 saat 7 = 3 saat 8 = 4 saat 9 = 5 saat 10 = 6 saat 11 = 8 saat 12 = 10 saat 13 = 12 saat 14 = 14 saat 16 = 16 saat
355	Kompresör Kilitleme / Denge Noktası	-- = Kapalı 5°F - 60°F (5°F artışlarla) -15,0°C - 15,5°C (2,5°C veya 3,0°C artışlarla) Not: TH6320U / TH6220U'da kompresör kilitleme / denge noktasını ayarlamak için kablolu bir sensör kullanın.
356	Dış Mekan Kilitleme Yedek Isısı	-- = Kapalı 5°F - 65°F (5°F artışlarla) -15,0°C - 18,5°C (2,5°C veya 3,0°C artışlarla)
365	Kompresör Çevrim Oranı (Kademe 1)	1 - 6
366	Kompresör Çevrim Oranı (Kademe 1)	1 - 6
370	Isıtma Çevrim Oranı (Kademe 1)	1 - 12
371	Isıtma Çevrim Oranı (Kademe 2)	1 - 12
375	Isıtma Çevrim Oranı Yardımcı Isı	1 - 12
378	Isıtma Çevrim Oranı Acil Durum Isısı (yalnızca TH6320U)	1 - 12
387	Kompresör Koruması	0 = Kapalı 1 - 5 dakika
425	Uyarlanabilir Akıllı Kurtarma	0 = Hayır 1 = Evet Not: Uyarlanabilir Akıllı Kurtarma (AIR) bir konfor ayarıdır. Isıtma veya soğutma ekipmanı daha erken açılır ve iç mekan sıcaklığının planlanan zamanda ayar noktasıyla eşleşmesini sağlar.
430	Minimum Soğutma Ayar Noktası	50°F - 99°F (50°F) 10,0°C - 37,0°C (10,0°C)
431	Maksimum Isıtma Ayar Noktası	40°F - 90°F (90°F) 4,5°C - 32,0°C (32,0°C)
435	Tuş Takımı Kilitleme	0 = Yok 1 = Kısmi 2 = Tam
500	İç Ortam Sıcaklık Sensörü sisteminize KABLOLU mu? (yalnızca TH6320U / TH6220U)	0 = Hayır 1 = Evet
515	İç Mekan Sensörü türü (yalnızca TH6320U / TH6220U)	0 = 10k 1 = 20k
520	SICAKLIK Kontrolü için hangi Sensörler kullanılacak? (Birden Çok Sensörün Ortalaması Alınır) Yalnızca TH6320U / TH6220U)	1 = Yalnızca Termostat 2 = Yalnızca Kablolu 3 = Ortalama
702	Hava Filtresi Sayısı	0 - 2
711	Hava Filtresi 1 Değiştirme Hatırlatıcısı	0 = Kapalı 1 = 10 Çalışma Süresi Günü 2 = 20 Çalışma Süresi Günü 3 = 30 Çalışma Süresi Günü 4 = 45 Çalışma Süresi Günü 5 = 60 Çalışma Süresi Günü 6 = 90 Çalışma Süresi Günü 7 = 120 Çalışma Süresi Günü 8 = 150 Çalışma Süresi Günü 9 = 30 Takvim Günü 10 = 45 Takvim Günü 11 = 60 Takvim Günü 12 = 75 Takvim Günü 13 = 3 Takvim Ayı 14 = 4 Takvim Ayı 15 = 5 Takvim Ayı 16 = 6 Takvim Ayı 17 = 9 Takvim Ayı 18 = 12 Takvim Ayı 19 = 15 Takvim Ayı
712	Hava Filtresi 2 Değiştirme Hatırlatıcısı	0 = Kapalı 1 = 10 Çalışma Süresi Günü 2 = 20 Çalışma Süresi Günü 3 = 30 Çalışma Süresi Günü 4 = 45 Çalışma Süresi Günü 5 = 60 Çalışma Süresi Günü 6 = 90 Çalışma Süresi Günü 7 = 120 Çalışma Süresi Günü 8 = 150 Çalışma Süresi Günü 9 = 30 Takvim Günü 10 = 45 Takvim Günü 11 = 60 Takvim Günü 12 = 75 Takvim Günü 13 = 3 Takvim Ayı 14 = 4 Takvim Ayı 15 = 5 Takvim Ayı 16 = 6 Takvim Ayı 17 = 9 Takvim Ayı 18 = 12 Takvim Ayı 19 = 15 Takvim Ayı
1400	Arka Işıklandırma	0 = İsteğe Bağlı 1 = Sürekli Not: Sürekli için ortak kablo gereklidir.
1401	Arka ışık parlaklığı	1 - 5 Not: Yalnızca sürekli arka ışık seçiliyse görüntülenir.
1410	Saat Biçimi	12 / 24
1415	Gün Işığından Yararlanma Saati	0 = Kapalı 1 = Açık
1420	Sıcaklık Ekran Ofseti	-3 - 3F (0) -1,5 - 1,5C (0)

Yükleyici sistem testi

Sistem Testini gerçekleştirmek için:

1. Gelişmiş menüye girmek için yaklaşık 3 saniye boyunca CENTER ve + düğmelerini basılı tutun.
2. TEST'e gitmek için + kullanın. Sistem Testine girmek için Select (Seç) öğesine basın.
3. Isıtma, Soğutma, Fan, Acil Isıtma veya Ver (termostat sürüm bilgileri) arasında geçiş yapmak için + kullanın. Select (Seç) öğesine basın.
4. Aşamaları tek tek açmak için + tuşuna ve kapatmak için - tuşuna basın.
5. Sistem Testinden çıkmak için Home (Giriş) düğmesini kullanın.



Sistem testi		Sistem durumu
Aşağıdaki gölgeli alanlar yalnızca TH6320U/TH6220U için veya aksi belirtilmediği sürece geçerlidir.
Isıtma	0	Hepsi Kapalı
	1	Isıtma Aşaması 1 açık
	2	Isıtma Aşaması 2 de açık
	3	Isıtma Aşaması 3 de açık
Soğutma	0	Hepsi Kapalı
	1	Soğutma Aşaması 1 açık
	2	Soğutma Aşaması 2 de açık
Acil Isıtma	0	Hepsi Kapalı
	1	Acil Isıtma açık
Fan	0	Fan Kapalı
	1	Fan Açık

Teknik Özellikler

Sıcaklık Aralığı
Isıtma: 40°F - 90°F (4,5°C - 32,0°C)
Soğutma: 50°F - 99°F (10,0°C - 37,0°C)

Çalışma Ortam Sıcaklığı
32°F - 120°F (0 C° - 48,9°C)

Çalışma Ortam Sıcaklığı
37°F - 102°F (2,8°C - 38,9°C)

Nakliye Sıcaklığı
-20°F - 120°F (-28,9°C - 48,9°C)

Çalışma Bağıl Nemi
%5 - %90 (yoğuşmasız)

İnç cinsinden fiziksel boyutlar (mm) (Y x G x D)
4-1/16" Y x 4-1/16" G x 1-5/32" D
103,5 mm Y x 103,5 mm G x 29 mm D

Elektriksel Değerler

Terminal	Gerilim (50/60Hz)	Çalışma Akımı
W Isıtma (Powerpile)	20-30 Vac 750 mV DC	0,02-1,0 A 100 mA DC
W2 (Aux) Isıtma	20-30 Vac	0,02-1,0 A
E Acil Durum Isıtması	20-30 Vac	0,02-0,5 A
Y Kompresör Aşaması 1	20-30 Vac	0,02-1,0 A
Y2 Kompresör Aşaması 2	20-30 Vac	0,02-1,0 A
G Fan	20-30 Vac	0,02-0,5 A
O/B Devretme	20-30 Vac	0,02-0,5 A
L/A Giriş	20-30 Vac	0,02-0,5 A

Sorun Giderme

Termostatınızla ilgili bir sorun yaşıyorsanız, lütfen aşağıdaki önerileri deneyin.
Çoğu sorun hızlı ve kolay bir şekilde çözülebilir.

Ekran boş

• Gerekirse devre kesiciyi kontrol edin ve sıfırlayın.
• Isıtma ve soğutma sistemi için güç anahtarının açık olduğundan emin olun.
• Fırın kapısının güvenli bir şekilde kapalı olduğundan emin olun.
• Yeni AA alkalin pillerin doğru şekilde takıldığından emin olun.

Isıtma veya soğutma sistemi yanıt vermiyor

• Sistemi Isıtma olarak ayarlamak için Mode (Mod) düğmesine basın. İstediğiniz sıcaklığın iç sıcaklıktan daha yüksek ayarlandığından emin olun.
• Sistemi Soğutma olarak ayarlamak için Mode (Mod) düğmesine basın. İstediğiniz sıcaklığın iç sıcaklıktan daha düşük ayarlandığından emin olun.
• Gerekirse devre kesiciyi kontrol edin ve sıfırlayın.
• Isıtma ve soğutma sistemi için güç anahtarının açık olduğundan emin olun.
• Fırın kapısının güvenli bir şekilde kapalı olduğundan emin olun.
• Sistemin yanıt vermesi için 5 dakika bekleyin.

Sıcaklık ayarları değişmiyor

Isıtma ve soğutma sıcaklıklarının kabul edilebilir aralıklara ayarlandığından emin olun:

• Isıtma: 40°F - 90°F (4,5°C - 32,0°C)
• Soğutma: 50°F - 99°F (10,0°C - 37,0°C)

"Soğutma Açık" veya "Isıtma Açık" yanıp sönüyor

• Kompresör koruma özelliği devreye girmiştir. Kompresöre zarar vermeden, sistemin güvenli bir şekilde yeniden başlatılması için 5 dakika bekleyin.

Soğutmada yardımcı ısıtma çalışıyor

• Isı pompası sistemleri için, UWP sistemlerinde W'ye bağlı bir kablo olmadığından emin olun. Bkz. "Isı pompası sistemlerinin kablolaması".

Isı için bir çağrı ile soğutma çalışıyor

• Isı pompası sistemleri için, UWP sistemlerinde W'ye bağlı bir kablo olmadığından emin olun. Bkz. "Isı pompası sistemlerinin kablolaması".

ELEKTRİK TEHLİKESİ
Elektrik çarpmasına veya ekipman hasarına neden olabilir. Kuruluma başlamadan önce gücü kesin.

EKİPMAN HASARI TEHLİKESİ
Test sırasında kompresör koruması atlanır. Ekipman hasarını önlemek için kompresörü hızlı bir şekilde çevirmekten kaçının.

CİVA UYARISI
Bu ürün, kapalı bir tüpte cıva içeren bir kontrolün yerine geçiyorsa, eski kontrolü çöpe atmayın. Geri dönüşüm ve uygun imha ile ilgili talimatlar için yerel atık yönetimi yetkilinizle iletişime geçin.

Müşteri yardımı

Bu ürünle ilgili yardım için lütfen customer.honeywell.com adresini ziyaret edin.

Veya 1-800-468-1502 numaralı telefondan Honeywell Müşteri Hizmetlerini ücretsiz olarak arayın.

Termostatı UWP'den çıkarmak için çekin.

Ev ve Bina Teknolojileri
ABD'de:
Honeywell
715 Peachtree Street NE
Atlanta, GA 30308
customer.honeywell.com

^® ABD Tescilli Ticari Markasıdır.
© 2018 Honeywell International Inc.
33-00181EFS—11 M.S. Rev. 02-18
ABD'de basılmıştır.

Referanslar

• Honeywell Müşteri Portalı

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.

Honeywell T6 Pro Programlanabilir Termostat Kılavuzu indir

Mevcut diller
