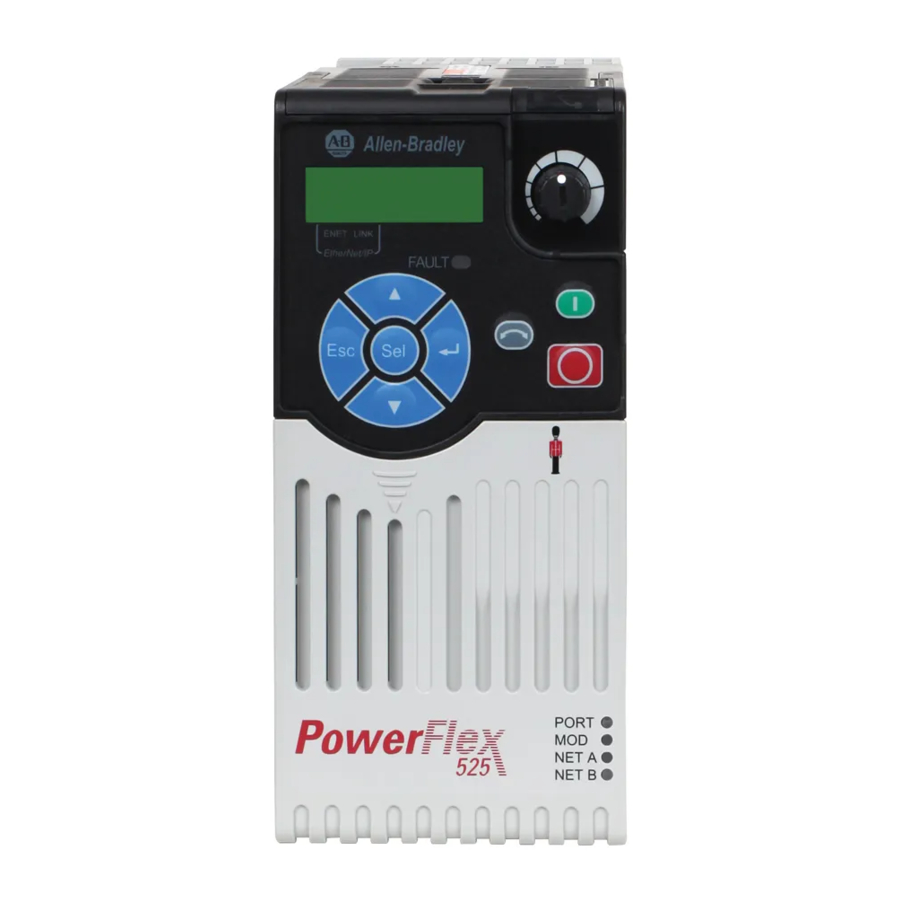

Allen-Bradley PowerFlex 525 - Sozlanadigan chastotali AC drayveri uchun qo'llanma
Mundarija
O'rnatish bo'yicha mulohazalar
- Drayverni tekis, vertikal va gorizontal yuzaga tik o'rnating.
Frame (Karkas) Screw Size (Murvat o'lchami) Screw Torque (Murvat momenti) A M5 (#10...24) 1.56...1.96 N•m (14...17 lb•in) B M5 (#10...24) 1.56...1.96 N•m (14...17 lb•in) C M5 (#10...24) 1.56...1.96 N•m (14...17 lb•in) D M5 (#10...24) 2.45...2.94 N•m (22...26 lb•in) E M8 (5/16 in.) 6.0...7.4 N•m (53...65 lb•in) - Chang yoki metall zarralaridan saqlanib, sovutish fanini himoya qiling.
- Korroziv muhitga ta'sir qilmang.
- Namlik va to'g'ridan-to'g'ri quyosh nurlaridan himoya qiling.
Minimal o'rnatish oraliqlari
Vertikal o'rnatish ko'rsatilgan. Agar gorizontal o'rnatilsa, to'g'ri havo oqimi uchun korpusning yuqori va pastki qismidan 50 mm (2.0 in.) qo'shimcha oraliqni qo'llang.
- Faqat Fan Kit bilan jihozlangan E karkasi uchun 95 mm (3.7 in.) oraliq talab qilinadi.
- Faqat Fan Kit bilan jihozlangan E karkasi uchun 12 mm (0.5 in.) oraliq talab qilinadi.
Atrof-muhitning ish haroratlari
| Mounting (O'rnatish) | Enclosure Rating(1) (Korpus reytingi) | Ambient Temperature (Atrof-muhit harorati) | |||
| Min. (Min.) | Max. (No Derate) (Maks. (Pasaytirmasdan)) |
Max. (Derate)(2) (Maks. (Pasaytirish bilan)(2)) |
Max. with Fan Kit (Derate)(3)(5) (Fan Kit bilan Maks. (Pasaytirish bilan)(3)(5)) |
||
| Vertical (Vertikal) | IP 20/Open Type (Ochiq tur) | -20°C (-4°F) | 50°C (122°F) | 60°C (140°F) | 70°C (158°F) |
| IP 30/NEMA 1/UL Type 1 | 45°C (113°F) | 55°C (131°F) | – | ||
| Vertical, Zero Stacking (Vertikal, nolga teng stacking) | IP 20/Open Type (Ochiq tur) | 45°C (113°F) | 55°C (131°F) | 65°C (149°F) | |
| IP 30/NEMA 1/UL Type 1 | 40°C (104°F) | 50°C (122°F) | – | ||
| Horizontal with Control Module Fan Kit(4)(5) (Boshqaruv moduli fan to'plami bilan gorizontal(4)(5)) | IP 20/Open Type (Ochiq tur) | 50°C (122°F) | – | 70°C (158°F) | |
| Horizontal, Zero Stacking with Control Module Fan Kit(4)(5) (Boshqaruv moduli fan to'plami bilan gorizontal, nolga teng stacking(4)(5)) | IP 20/Open Type (Ochiq tur) | 45°C (113°F) | – | 65°C (149°F) | |
- IP 30/NEMA 1/UL Type 1 reytingi PowerFlex 520-Series IP 30/NEMA 1/UL Type 1 opsiyasi to'plamini, katalog raqami 25-JBAx o'rnatishni talab qiladi.
- 25B-D1P4N104 va 25B-E0P9N104 kataloglari uchun Maks. (Derate) ustunidagi harorat barcha o'rnatish usullari uchun 5°C (9°F) ga kamaytiriladi.
- 25B-D1P4N104 va 25B-E0P9N104 kataloglari uchun Fan Kit bilan Maks. (Derate) ustunidagi harorat faqat vertikal va vertikal nolga teng stacking o'rnatish usullari uchun 10°C (18°F) ga kamaytiriladi.
- 25B-D1P4N104 va 25B-E0P9N104 kataloglarini gorizontal o'rnatish usullaridan birida ham o'rnatib bo'lmaydi.
- PowerFlex 520-Series Control Module Fan Kit (Boshqaruv moduli fan to'plami), katalog raqami 25-FANx-70C o'rnatilishini talab qiladi.
Drayver o'lchamlari
PowerFlex 525 karkaslari
Reytinglar kVt va (HP) da.
| Frame (Karkas) | 1-Phase 100...120V (1 fazali) |
1-Phase 200...240V (1 fazali) |
1-Phase 200...240V w/Filter (1 fazali, filtr bilan) |
3-Phase 200...240V (3 fazali) |
3-Phase 380...480V (3 fazali) |
3-Phase 380...480V w/Filter (3 fazali, filtr bilan) |
3-Phase 525...600V (3 fazali) |
| A | 0.4 (0.5) |
0.4...0.75 (0.5...1.0) |
0.4...0.75 (0.5...1.0) |
0.4...2.2 (0.5...3.0) |
0.4...2.2 (0.5...3.0) |
0.4...2.2 (0.5...3.0) |
0.4...2.2 (0.5...3.0) |
| B | 0.75...1.1 (1.0...1.5) |
1.5...2.2 (2.0...3.0) |
1.5...2.2 (2.0...3.0) |
3.7 (5.0) |
4.0 (5.0) |
4.0 (5.0) |
3.70 (5.00) |
| C | – | – | – | 5.5 (7.5) |
5.5...7.5 (7.5...10.0) |
5.5...7.5 (7.5...10.0) |
5.5...7.5 (7.5...10.0) |
| D | – | – | – | 7.5 (10.0) |
11.0...15.0 (15.0...20.0) |
11.0...15.0 (15.0...20.0) |
11.0...15.0 (15.0...20.0) |
| E | – | – | – | 11.0...15.0 (15.0...20.0) |
– | 18.5...22.0 (25.0...30.0) |
18.5...22.0 (25.0...30.0) |
IP20/Ochiq tur
O'lchamlar mm va (dyuym) da. Og'irliklar kg va (lb) da.
| Frame (Karkas) | A | B | C | D | E | Ship Weight (Yuk tashish og'irligi) |
| A | 72 (2.83) | 152 (5.98) | 172 (6.77) | 57.5 (2.26) | 140 (5.51) | 1.1 (2.4) |
| B | 87 (3.43) | 180 (7.09) | 172 (6.77) | 72.5 (2.85) | 168 (6.61) | 1.6 (3.5) |
| C | 109 (4.29) | 220 (8.66) | 184 (7.24) | 90.5 (3.56) | 207 (8.15) | 2.3 (5.0) |
| D | 130 (5.12) | 260 (10.24) | 212 (8.35) | 116 (4.57) | 247 (9.72) | 3.9 (8.6) |
| E | 185 (7.28) | 300 (11.81) | 279 (10.98) | 160 (6.30) | 280 (11.02) | 12.9 (28.4) |
EMC filtrlari
EMC direktivasiga muvofiqlik bo'yicha ko'rsatmalar uchun PowerFlex 525 foydalanuvchi qo'llanmasiga qarang.
O'lchamlar mm va (dyuym) da.
| Frame (Karkas) | A | B | C | D | E | F | G | H | I |
| A | 55.0 (2.17) |
72.0 (2.83) |
234.0 (9.21) |
30.0 (1.18) |
223.0 (8.78) |
54.0 (2.13) |
20.0 (0.79) |
23.0 (0.91) |
5.5 (0.22) |
| B | 70.0 (2.76) |
87.0 (3.43) |
270.0 (10.63) |
35.0 (1.38) |
258.0 (10.16) |
58.0 (2.28) |
25.0 (0.98) |
24.0 (0.94) |
5.5 (0.22) |
| C | 70.0 (2.76) |
109.0 (4.29) |
275.0 (10.83) |
37.0 (1.46) |
263.0 (10.35) |
76.0 (2.99) |
25.0 (0.98) |
28.0 (1.10) |
5.5 (0.22) |
| D | 80.0 (3.15) |
130.0 (5.12) |
310.0 (12.20) |
33.0 (1.30) |
298.0 (11.73) |
90.0 (3.54) |
33.0 (1.30) |
28.0 (1.10) |
5.5 (0.22) |
| E | 80.0 (3.15) |
155.0 (6.10) |
390.0 (15.35) |
32.0 (1.26) |
375.0 (14.76) |
110.0 (4.33) |
33.0 (1.30) |
28.0 (1.10) |
5.5 (0.22) |
Sigortalar va o'chirgichlar
![]()
Ushbu drayver uchun normal va og'ir yuk reytinglari mavjud.- Drayver pastroq amper reytingli motorlarni boshqarayotganda, drayverning kirish oqimi reytingi uchun drayverning nom plastinkasiga murojaat qiling.
- Bulletin 140M Motor Protector Circuit Breakers (Dvigatel himoyasi o'chirgichlari) ning AIC reytinglari farq qilishi mumkin. Bulletin 140M Motor Protection Circuit Breakers Application Ratings (Dvigatel himoyasi o'chirgichlari uchun qo'llash reytinglari) ga qarang.
- Sozlanishi mumkin bo'lgan oqim diapazoniga ega Bulletin 140M qurilma ishlamay qolmaydigan minimal diapazonga o'rnatilishi kerak.
- Manual Self-Protected (Type E) Combination Motor Controller (Qo'lda o'zini himoya qiluvchi (E turi) kombinatsiyalangan dvigatel boshqaruvchisi), 208 Wye yoki Delta, 240 Wye yoki Delta, 480Y/277 yoki 600Y/347 uchun UL ro'yxatiga kiritilgan. 480V yoki 600V Delta/Delta, burchakli yer yoki yuqori qarshilikli yer tizimlarida foydalanish uchun UL ro'yxatiga kiritilmagan.
Ushbu drayver uchun normal va og'ir yuk reytinglari mavjud.Quvvat simlari
Tavsiya etilgan ekranlangan sim
| Joylashuv | Reyting/Turi |
| Standart (1-variant) | 600V, 90°C (194°F) XHHW2/RHW-2 Anixter B209500-B209507, Belden 29501-29507 yoki ekvivalent |
| Standart (2-variant) | Tovoqli 600V, 90°C (194°F) RHH/RHW-2 Anixter OLF-7xxxxx yoki ekvivalent |
| I va II sinflar; I va II bo'limlar | Tovoqli 600V, 90°C (194°F) RHH/RHW-2 Anixter 7V-7xxxx-3G yoki ekvivalent |
Quvvat terminal bloki
| Terminal | Tavsif |
| L1/R, L2/S, L3/T | Kirish liniyasi kuchlanish ulanishi |
| T1/U, T2/V, T3/W | Motor fazasi ulanishi = oldinga yo'nalishni o'zgartirish uchun ikkita motor simini almashtiring. |
| DC+, DC- | DC shina ulanishi |
| BR+, BR- | Dinamik tormoz rezistor ulanishi |
 | Xavfsizlik yer – PE |
Terminal vintlari jo'natish vaqtida bo'shashishi mumkin. Dvigatelga quvvat berishdan oldin barcha terminal vintlari tavsiya etilgan momentga tortilganligiga ishonch hosil qiling.
Quvvat terminal bloki spetsifikatsiyalari
| Karkas | Maksimal sim o'lchami(1) | Minimal sim o'lchami(1) | Moment |
| A | 5.3 mm2 (10 AWG) | 0.8 mm2 (18 AWG) | 1.76...2.16 Nm (15.6...19.1 lb-in.) |
| B | 8.4 mm2 (8 AWG) | 2.1 mm2 (14 AWG) | 1.76...2.16 Nm (15.6...19.1 lb-in.) |
| C | 8.4 mm2 (8 AWG) | 2.1 mm2 (14 AWG) | 1.76...2.16 Nm (15.6...19.1 lb-in.) |
| D | 13.3 mm2 (6 AWG) | 5.3 mm2 (10 AWG) | 1.76...2.16 Nm (15.6...19.1 lb-in.) |
| E | 26.7 mm2 (3 AWG) | 8.4 mm2 (8 AWG) | 3.09...3.77 Nm (27.3...33.4 lb-in.) |
- Terminal bloki qabul qiladigan maksimal/minimal o'lchamlar – bular tavsiyalar emas.
Boshqaruv terminal bloki
Boshqaruv I/U simlari blok sxemasi
![]()
I/U Terminal 01 har doim to'xtash kirishi hisoblanadi. To'xtash rejimi dvigatel sozlamalari bilan belgilanadi. Dvigatel I/U Terminallari 01 va 11 o'rtasida o'rnatilgan o'tkazgich bilan jo'natiladi. I/U Terminal 01 ni to'xtash yoki yoqish kirishi sifatida ishlatganda ushbu o'tkazgichni olib tashlang.- Ikki simli boshqaruv ko'rsatilgan. Uch simli boshqaruv uchun I/U Terminal 02 da
![]()
lahzali kirishdan foydalaning, ishga tushirishni buyuring. Yo'nalishni o'zgartirish uchun I/U Terminal 03 uchun ![]()
saqlanadigan kirishdan foydalaning. - Relye kabi induktiv yuk bilan opto chiqishdan foydalanganda, chiqishga zarar yetkazmaslik uchun relyega parallel ravishda tiklanish diodini o'rnating.
lahzali kirishdan foydalaning, ishga tushirishni buyuring. Yo'nalishni o'zgartirish uchun I/U Terminal 03 uchun
saqlanadigan kirishdan foydalaning.Umumiy topraklama talablari
Agar dvigatel yerga ulanmagan (IT mains) yoki rezistiv yerga ulangan taqsimlash tizimiga o'rnatilgan bo'lsa, yerga MOV o'tkazgichi olib tashlanishi kerak. O'tkazgichni olib tashlagandan so'ng vintni torting.
Drayverni ishga tushirishga tayyorgarlik
DIQQAT: Quyidagi ishga tushirish tartibini bajarish uchun drayverga quvvat berilishi kerak. Mavjud kuchlanishlarning ba'zilari kirish liniyasi potensialida. Elektr toki urishi xavfini oldini olish yoki uskunaga zarar yetkazmaslik uchun faqat malakali xodimlar quyidagi tartibni bajarishi kerak. Boshlashdan oldin tartibni diqqat bilan o'qing va tushuning. Agar ushbu tartibni bajarishda hodisa yuz bermasa, Davom etmang. Barcha quvvatni o'chiring, shu jumladan foydalanuvchi tomonidan ta'minlangan boshqaruv kuchlanishlari. Asosiy AC quvvati drayverga berilmagan taqdirda ham foydalanuvchi tomonidan ta'minlangan kuchlanishlar mavjud bo'lishi mumkin. Davom etishdan oldin nosozlikni tuzating.
QuickView texnologiyasi bilan LCD displey
QuickView® texnologiyasi PowerFlex 520 seriyali drayverning LCD displeyida matnni aylantirish imkonini beradi. Bu sizga parametrlarni osongina sozlash, nosozliklarni bartaraf etish va alohida qurilmadan foydalanmasdan diagnostika elementlarini ko'rish imkonini beradi.
| Menyu | Parametr guruhi va tavsifi |
 | Asosiy displey Odatda ko'riladigan drayverning ishlash sharoitlari. |
 | Asosiy dastur Odatda ishlatiladigan dasturlashtiriladigan funksiyalar. |
 | Terminal bloklari Dasturlashtiriladigan terminal funksiyalari. |
 | Aloqa Dasturlashtiriladigan aloqa funksiyalari. |
 | Mantiq Dasturlashtiriladigan mantiq funksiyalari. |
 | Kengaytirilgan displey Drayverning kengaytirilgan ishlash sharoitlari. |
 | Kengaytirilgan dastur Qolgan dasturlashtiriladigan funksiyalar. |
 | Nosozlik va diagnostika Maxsus nosozlik sharoitlari uchun kodlar ro'yxatidan iborat. |
 | O'zgartirilgan Boshqa guruhlardan standartdan o'zgartirilgan qiymatlarga ega funksiyalar. |
 | Tarmoq Faqat comm karta ishlatilganda ko'rsatiladigan tarmoq funksiyalari. |
 | AppView va CustomView Boshqa guruhlardan olingan funksiyalar maxsus ilovalar uchun tashkil etilgan. |
| Yo'q. | Displey/LED (rangi) |
 | ENET (Doimiy) – Adapter tarmoqqa ulangan va drayver Ethernet orqali boshqariladi. ENET (Miltillovchi) – Adapter tarmoqqa ulangan, lekin drayver Ethernet orqali boshqarilmaydi. |
| LINK (Doimiy) – Adapter tarmoqqa ulangan, lekin ma'lumot uzatmaydi. LINK (Miltillovchi) – Adapter tarmoqqa ulangan va ma'lumot uzatadi. | |
 | Nosozlik holati (qizil) |
| Kalit | Nomi |
 | Escape (chiqish) |
 | Yuqori strelka Pastki strelka |
 | Tanlash |
 | Enter (kiritish) |
 | Stop (to'xtatish) |
 | Start (boshlash) |
 | Orqaga |
 | Potensiometr |
AppView parametr guruhlari
AppView® parametr guruhidagi parametrlarni quyidagi amallarni bajarish orqali CustomView™ parametr guruhiga tezda qo'shish mumkin:
| Qadam | Kalit(lar) | Misol displeylar | |
| 1 | AppView guruhiga (G1...G8) o'tish uchun Yuqori strelka yoki Pastki strelkani bosing. |  yoki  |  |
| 2 | Guruhga kirish uchun Enter (kiritish) yoki Sel (tanlash) tugmasini bosing. Ushbu guruhda oxirgi ko'rilgan parametrning o'ngdagi raqami miltillaydi. |  yoki  |  |
| 3 | G1 → GC buyrug'iga o'tish uchun Yuqori strelka yoki Pastki strelkani bosing. | yoki |  |
| 4 | Ushbu AppView guruhidagi barcha parametrlarni CustomView guruhiga qo'shish uchun Enter (kiritish) yoki Sel (tanlash) tugmasini bosing. LCD displey tasdiqni ko'rsatadi. | yoki |  |
CustomView Parametrlar Guruhini sozlash
Yuqorida ko'rsatilgandek, bitta butun AppView parametrlar guruhini CustomView parametrlar guruhiga nusxalashingiz yoki quyida ko'rsatilgandek alohida parametrlarni qo'shishingiz mumkin.
| Qadam | Kalit(lar) | Misol Ko'rinishlar | |
| 1 | CustomView guruhiga (GC) o'tish uchun Yuqori O'q yoki Pastki O'q tugmasini bosing. | yoki |  |
| 2 | CustomView guruhiga qo'shilishi mumkin bo'lgan parametrlarni ko'rish uchun Enter tugmasini bosing. | |  |
| 3 | Parametrlar ro'yxati bo'ylab o'tish uchun Yuqori O'q yoki Pastki O'q tugmasini bosing. | yoki |  |
| 4 | Parametrni CustomView guruhiga qo'shish uchun Enter tugmasini bosing. LCD displey tasdiqni ko'rsatadi. | |  |
CustomView parametrlar guruhidan parametrlarni o'chirish uchun:
| Qadam | Kalit(lar) | Misol Ko'rinishlar | |
| 1 | CustomView guruhiga (GC) o'tish uchun Yuqori O'q yoki Pastki O'q tugmasini bosing. | yoki |  |
| 2 | CustomView guruhida bo'lgan parametrlarni ko'rish uchun Enter tugmasini bosing. | |  |
| 3 | GC--- buyrug'iga o'tish uchun Yuqori O'q yoki Pastki O'q tugmasini bosing. | yoki |  |
| 4 | CustomView guruhida saqlangan parametrlarni ko'rish uchun Enter yoki Sel (Tanlash) tugmasini bosing. | yoki |  |
| 5 | Parametrlar ro'yxati bo'ylab o'tish uchun Yuqori O'q yoki Pastki O'q tugmasini bosing. | yoki |  |
| 6 | Parametrni CustomView guruhidan o'chirish uchun Enter tugmasini bosing. LCD displey tasdiqni ko'rsatadi. | | |
Nosozlik kodlari
Nosozlikni o'chirish uchun – agar P045 [Stop Mode] 0...3 oralig'ida qiymatga ega bo'lsa, Stop (To'xtatish) tugmasini bosing, quvvatni o'chiring va yoqing, A551 [Fault Clear] (Nosozlikni o'chirish) ni 1 yoki 2 ga sozlang yoki t062, t063, t065...t068 [DigIn TermBlk xx] 13 ga o'rnatilgan bo'lsa, raqamli kirishni o'chiring va yoqing.
| No. | Nosozlik | Tavsif |
| F000 | Nosozlik yo'q | – |
| F002(1) | Yordamchi kirish | Uzoqdagi simlarni tekshiring. Ataylab nosozlik uchun aloqa dasturlashni tekshiring. |
| F003 | Quvvat yo'qolishi | Kiruvchi AC liniyasini past kuchlanish yoki liniya quvvati uzilishi uchun kuzating. Kirish sug'urtalarini tekshiring. Yukni kamaytiring. |
| F004(1) | Kuchlanish pastligi | Kiruvchi AC liniyasini past kuchlanish yoki liniya quvvati uzilishi uchun kuzating. |
| F005(1) | Kuchlanish yuqoriligi | AC liniyasini yuqori liniya kuchlanishi yoki o'tkinchi sharoitlar uchun kuzating. Shuningdek, avtobusning haddan tashqari kuchlanishi motorning regeneratsiyasi natijasida yuzaga kelishi mumkin. Sekinlashuv vaqtini uzaytiring yoki dinamik tormoz rezistorini o'rnating. |
| F006(1) | Motor to'xtab qoldi | P041, A442, A444 yoki A446 [Accel Time x] (Tezlanish vaqti x) ni oshiring yoki yukni kamaytiring, shunda drayverning chiqish toki A484 yoki A485 [Current Limit x] (Tok chegarasi x) parametri bilan o'rnatilgan tokdan oshmaydi. Haddan tashqari yukni tekshiring. |
| F007(1) | Motorning haddan tashqari yuklanishi | Motorning haddan tashqari yuklanishi mavjud. Drayverning chiqish toki P033 [Motor OL Current] (Motorning haddan tashqari yuklanish toki) parametri bilan o'rnatilgan tokdan oshmasligi uchun yukni kamaytiring. A530 [Boost Select] (Kuchaytirishni tanlash) sozlamasini tekshiring. |
| F008(1) | Sovutgich haddan tashqari harorat | To'sib qo'yilgan yoki iflos sovutgich qanotlarini tekshiring. Atrof-muhit harorati nominal atrof-muhit haroratidan oshmaganligini tekshiring. Ventilyatorni tekshiring. |
| F009(1) | CC haddan tashqari harorat | Mahsulotning atrof-muhit haroratini tekshiring. Havo oqimining to'siqligini tekshiring. Kir yoki axlatni tekshiring. Ventilyatorni tekshiring. |
| F012 | HW haddan tashqari tok | Dasturlashni tekshiring. Haddan tashqari yukni, noto'g'ri A531 [Boost Select] (Kuchaytirishni tanlash) sozlamasini, DC tormoz voltlari juda yuqori o'rnatilganligini yoki haddan tashqari tokning boshqa sabablarini tekshiring. |
| F013(2) | Yerga nosozlik | Motorni va drayverning chiqish terminallariga ulangan tashqi simlarni yerga ulanganligini tekshiring. |
| F015 | Yuk yo'qolishi | Motor va yuk o'rtasidagi ulanishlarni tekshiring. Daraja va vaqt talablarini tekshiring. |
| F021(1) | Chiqish fazasining yo'qolishi | Motor simlarini va motorni tekshiring. |
| F029(1) | Analog kirishning yo'qolishi | Analog kirish signal yo'qolgan taqdirda nosozlikni keltirib chiqarish uchun sozlangan. Signal yo'qolishi sodir bo'ldi. Kirishlardagi uzilgan/bo'shashgan ulanishlarni tekshiring. Parametrlarni tekshiring. |
| F033 | Avtomatik qayta urinishlar | Nosozlik sababini to'g'rilang va qo'lda o'chiring. |
| F038 | Faza U dan yerga | Drayver va motor o'rtasidagi simlarni tekshiring. Motorni yerga ulangan faza uchun tekshiring. Agar nosozlikni o'chirishning iloji bo'lmasa, drayverni almashtiring. |
| F039 | Faza V dan yerga | |
| F040 | Faza W dan yerga | |
| F041 | Faza UV qisqa tutashuv | Motorni va drayverning chiqish terminalidagi simlarni qisqa tutashuv holati uchun tekshiring. Agar nosozlikni o'chirishning iloji bo'lmasa, drayverni almashtiring. |
| F042 | Faza UW qisqa tutashuv | |
| F043 | Faza VW qisqa tutashuv | |
| F048(1) | Parametrlar standartga qaytarildi | Drayverga EEPROMga standart qiymatlarni yozish buyurildi. Nosozlikni o'chiring yoki drayverning quvvatini o'chiring va yoqing. Drayver parametrlarini kerak bo'lganda dasturlang. |
| F059(1) | Xavfsizlik ochiq | Xavfsizlik kirishlarining ikkalasi ham (Xavfsizlik 1, Xavfsizlik 2) yoqilmagan. Xavfsizlik kirish signallarini tekshiring. Agar xavfsizlikdan foydalanmasangiz, I/U terminallari S1, S2 va S+ uchun o'tkazgichni tekshiring va torting. |
| F063(1) | SW haddan tashqari tok | Motor va yuk o'rtasidagi ulanishlarni tekshiring. Daraja va vaqt talablarini tekshiring. |
| F064 | Drayverning haddan tashqari yuklanishi | Yukni kamaytiring yoki Tezlanish vaqtini uzaytiring. |
| F070 | Quvvat bloki | Maksimal atrof-muhit harorati oshib ketmaganligini tekshiring. Quvvatni o'chiring va yoqing. Agar nosozlikni o'chirishning iloji bo'lmasa, drayverni almashtiring. |
| F071 | DSI tarmoq yo'qolishi | Quvvatni o'chiring va yoqing. Aloqa kabellarini tekshiring. Modbus yoki DSI sozlamasini tekshiring. Modbus yoki DSI holatini tekshiring. |
| F072 | Opt tarmoq yo'qolishi | Quvvatni o'chiring va yoqing. Aloqa kabellarini tekshiring. Tarmoq adapteri sozlamasini tekshiring. Tashqi tarmoq holatini tekshiring. |
| F073 | EN tarmoq yo'qolishi | Quvvatni o'chiring va yoqing. Aloqa kabellarini tekshiring. EtherNet/IP™ sozlamasini tekshiring. Tashqi tarmoq holatini tekshiring. |
| F080 | Avto sozlash muvaffaqiyatsizligi | Avto sozlash funksiyasi foydalanuvchi tomonidan bekor qilindi yoki muvaffaqiyatsiz tugadi. Jarayonni qayta boshlang. |
| F081 | DSI aloqa yo'qolishi | Quvvatni o'chiring va yoqing. Aloqa kabellarini tekshiring. Modbus yoki DSI sozlamasini tekshiring. Modbus yoki DSI holatini tekshiring. C125 [Comm Loss Action] (Aloqa yo'qolishi harakati) yordamida o'zgartiring. I/U terminallari C1 va C2 ni yerga ulash shovqin immunitetini yaxshilashi mumkin. Simlarni, Modbus master qurilmasini yoki boshqaruv modulini almashtiring. |
| F082 | Opt aloqa yo'qolishi | Quvvatni o'chiring va yoqing. Opsiyon kartasini drayverga qayta o'rnating. C125 [Comm Loss Action] (Aloqa yo'qolishi harakati) yordamida o'zgartiring. Simlarni, port kengaytirgichni, opsiyon kartasini yoki boshqaruv modulini almashtiring. |
| F083 | EN aloqa yo'qolishi | Quvvatni o'chiring va yoqing. EtherNet/IP sozlamasini tekshiring. Drayverning Ethernet sozlamalari va diagnostika parametrlarini tekshiring. C125 [Comm Loss Action] (Aloqa yo'qolishi harakati) yordamida o'zgartiring. Simlarni, Ethernet kommutatorini yoki boshqaruv modulini almashtiring. |
| F091 | Enkoder yo'qolishi | Simlarni tekshiring. Agar P047, P049 yoki P051 [Speed Referencex] (Tezlik ma'lumotnomasi x) = 16 "Joylashuv" va A535 [Motor Fdbk Type] (Motor Fdbk turi) = 5 "Quad Check" bo'lsa, Enkoder kanalining kirishlarini almashtiring yoki ikkita motor simini almashtiring. Enkoderni almashtiring. |
| F094 | Funksiya yo'qolishi | Terminalga kirishni yoping va quvvatni o'chiring va yoqing. |
| F100 | Parametr nazorat yig'indisi | P053 [Reset to Defalts] (Standartga qaytarish) ni 2 "Factory Rset" (Zavod sozlamalari) ga o'rnating. |
| F101 | Tashqi xotira | P053 [Reset to Defalts] (Standartga qaytarish) ni 2 "Factory Rset" (Zavod sozlamalari) ga o'rnating. |
| F105 | C ulanish xatosi | Nosozlikni o'chiring va barcha parametr sozlamalarini tekshiring. Quvvat yoqilgan paytda boshqaruv modulini olib tashlamang yoki o'rnatmang. |
| F106 | Mos kelmaydigan C-P | Boshqaruv moduli quvvat modulini tanimadi. Quvvatni o'chiring va yoqing. Yangiroq proshivka versiyasi bilan yangilang. Agar nosozlikni o'chirishning iloji bo'lmasa, drayverni almashtiring. |
| F107 | Almashtirilgan C-P | Boshqaruv moduli boshqa quvvat reytingiga ega bo'lgan quvvat moduliga o'rnatildi. P053 [Reset to Defalts] (Standartga qaytarish) ni qayta o'rnatish variantlaridan biriga o'rnating. |
| F109 | Mos kelmaslik C-P | Boshqaruv moduli boshqa turdagi drayver quvvat moduliga o'rnatildi. P053 [Reset to Defalts] (Standartga qaytarish) ni qayta o'rnatish variantlaridan biriga o'rnating. |
| F110 | Klaviatura membranasi | Klaviatura membranasi ishdan chiqishi/uzilgan. Quvvatni o'chiring va yoqing. Agar nosozlikni o'chirishning iloji bo'lmasa, boshqaruv modulini almashtiring. |
| F111 | Xavfsizlik apparati | Xavfsizlik kirishini yoqish apparatining nosozligi. Xavfsizlik kirishlaridan biri yoqilmagan. Xavfsizlik kirish signallarini tekshiring. Agar xavfsizlikdan foydalanmasangiz, I/U terminallari S1, S2 va S+ uchun o'tkazgichni tekshiring va torting. Agar nosozlikni o'chirishning iloji bo'lmasa, boshqaruv modulini almashtiring. |
| F114 | uC ishdan chiqishi | Quvvatni o'chiring va yoqing. Agar nosozlikni o'chirishning iloji bo'lmasa, boshqaruv modulini almashtiring. |
| F122 | I/U platasining ishdan chiqishi | Quvvatni o'chiring va yoqing. Agar nosozlikni o'chirishning iloji bo'lmasa, drayverni yoki boshqaruv modulini almashtiring. |
| F125 | Flash yangilanishi talab qilinadi | Yaroqli proshivka to'plamini yuklashga urinish uchun proshivka flash yangilanishi operatsiyasini bajaring. |
| F126 | Qayta tiklanmaydigan xato | Nosozlikni o'chiring yoki drayverning quvvatini o'chiring va yoqing. Agar nosozlikni o'chirishning iloji bo'lmasa, drayverni yoki boshqaruv modulini almashtiring. |
| F127 | DSIFlashUpdatReq | Yaroqli proshivka to'plamini yuklashga urinish uchun DSI aloqalari yordamida proshivka flash yangilanishi operatsiyasini bajaring. |
- Ushbu nosozlik avtomatik qayta ishga tushirish tartibi bilan o'chirilishi mumkin va A541 [Auto Rstrt Tries] (Avtomatik qayta urinishlar) parametrida o'rnatilgan qiymatga asoslangan holda bir necha marta urinib ko'riladi.
- Ushbu nosozlik avtomatik qayta ishga tushirish tartibi bilan o'chirilishi mumkin va faqat bir marta urinib ko'riladi. U A541 [Auto Rstrt Tries] (Avtomatik qayta urinishlar) parametrida o'rnatilgan qiymatni e'tiborga olmaydi.
Texnik xususiyatlar
| Kirish/Chiqish ko'rsatkichlari | Chiqish chastotasi: 0...500 Hz (Dasturlashtiriladigan) Samaradorlik: 97.5% (Odatda) |
| Raqamli boshqaruv kirishlari (Kirish toki = 6 mA) | SRC (Manba) rejimi: 18...24V = YOQILGAN 0...6V = O'CHIRILGAN |
| SNK (Sink) rejimi: 0...6V = YOQILGAN 18...24V = O'CHIRILGAN | |
| Analog boshqaruv kirishlari | 4-20 mA Analog: 250 Ω kirish impedansi 0-10V DC Analog: 100 kΩ kirish impedansi Tashqi Pot: 1...10 kΩ, 2 W min. |
| Boshqaruv chiqishi | Dasturlashtiriladigan chiqish, A va B shakli Rezistiv ko'rsatkich: 3.0 A @ 30V DC, 125V AC va 240V AC Induktiv ko'rsatkich: 0.5 A @ 30V DC, 125V AC va 240V AC |
| Opto chiqishlari 30V DC, 50 mA Induktiv bo'lmagan | |
| Analog chiqishlar (10-bit) 0-10V: 1 kΩ min. 4-20 mA: 525 Ω max. | |
| Sigortalar va o'chirgichlar | Tavsiya etilgan sigorta turi: UL Class J, T yoki Type BS88; 600V (550V) yoki ekvivalent. Tavsiya etilgan o'chirgichlar: HMCP yoki ekvivalent. |
| Himoya xususiyatlari | Motor himoyasi: I2t haddan tashqari yukdan himoya – 60 s davomida 150%, 3 s davomida 200% (10-sinf himoyasini ta'minlaydi) |
| Haddan tashqari tok: 200% apparat chegarasi, 300% bir zumda nosozlik | |
| Haddan tashqari kuchlanish: 100...120V AC kirish – O'chirish 405V DC shina kuchlanishida sodir bo'ladi (150V AC kiruvchi liniyaga teng) 200...240V AC kirish – O'chirish 405V DC shina kuchlanishida sodir bo'ladi (290V AC kiruvchi liniyaga teng) 380...480V AC kirish – O'chirish 810V DC shina kuchlanishida sodir bo'ladi (575V AC kiruvchi liniyaga teng) 525...600V AC kirish – O'chirish 1005V DC shina kuchlanishida sodir bo'ladi (711V AC kiruvchi liniyaga teng) | |
| Kam kuchlanish: 100...120V AC kirish – O'chirish 190V DC shina kuchlanishida sodir bo'ladi (75V AC kiruvchi liniyaga teng) 200...240V AC kirish – O'chirish 190V DC shina kuchlanishida sodir bo'ladi (150V AC kiruvchi liniyaga teng) 380...480V AC kirish – O'chirish 390V DC shina kuchlanishida sodir bo'ladi (275V AC kiruvchi liniyaga teng) 525...600V AC kirish – Agar P038 = 3 "600V" (600V) bo'lsa, o'chirish 487V DC shina kuchlanishida sodir bo'ladi (344V AC kiruvchi liniya); – Agar P038 = 2 "480V" (480V) bo'lsa, o'chirish 390V DC shina kuchlanishida sodir bo'ladi (275V AC kiruvchi liniya) | |
| Boshqaruvning o'tish davri: Minimal o'tish davri 0.5 s - odatda 2 s | |
| Nosozliksiz quvvatning o'tish davri: 100 ms |
Rockwell Automation qo'llab-quvvatlash xizmati
Qo'llab-quvvatlash ma'lumotlariga kirish uchun ushbu manbalardan foydalaning.
| Texnik qo'llab-quvvatlash markazi | Qanday qilib video, savol-javoblar, chat, foydalanuvchi forumlari va mahsulot bildirishnomalari yangilanishlari bilan yordam toping. | rok.auto/support |
| Bilimlar bazasi | Bilimlar bazasi maqolalariga kiring. | rok.auto/knowledgebase |
| Mahalliy texnik qo'llab-quvvatlash telefon raqamlari | O'z mamlakatingiz uchun telefon raqamini toping. | rok.auto/phonesupport |
| Adabiyotlar kutubxonasi O'rnatish bo'yicha ko'rsatmalar, qo'llanmalar, | broshyuralar va texnik ma'lumotlar nashrlarini toping. | rok.auto/literature |
| Mahsulotning mosligi va yuklab olish markazi (PCDC) | Firmware, tegishli fayllarni (masalan, AOP, EDS va DTM) yuklab oling va mahsulotning chiqarilish eslatmalariga kiring. | rok.auto/pcdc |
Hujjatlar bo'yicha fikr-mulohazalar
Sizning izohlaringiz bizga hujjatlar bo'yicha ehtiyojlaringizni yaxshiroq qondirishga yordam beradi. Agar bizning kontentimizni qanday yaxshilash bo'yicha takliflaringiz bo'lsa, rok.auto/docfeedback manzilidagi formani to'ldiring.
Havolalar
![rok.auto]()
Qo'llab-quvvatlash | Rockwell Automation![rok.auto]()
Rockwell Automation texnik qo'llab-quvvatlash xizmati ... butun dunyo bo'ylab 24 x 7!![rok.auto]()
Telefon/Joyida qo'llab-quvvatlash![rok.auto]()
Adabiyotlar kutubxonasi | Rockwell AutomationRockwell Automation kompaniyasining mahsulot mosligi va yuklab olish markazi
![rok.auto]()
Nashr bo'yicha fikr-mulohaza formasi | Rockwell Automation
Qo'llanmani yuklab olish
Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.
Allen-Bradley PowerFlex 525 - Sozlanadigan chastotali AC drayveri uchun qo'llanma ni yuklab olish
