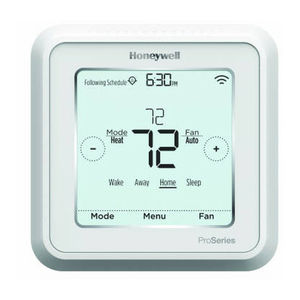

Honeywell T6 Pro dasturlanadigan termostat qo'llanmasi

Paketga quyidagilar kiradi

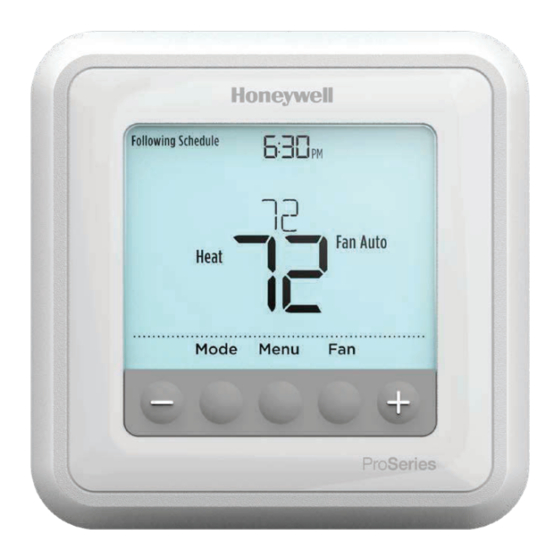

• T6 Pro Termostat
• UWP™ O'rnatish tizimi
• Honeywell Standart O'rnatish Adapteri (J-box adapteri)
• Honeywell Dekorativ Qopqoq Plitasi – Kichik; o'lchami 4-49/64 dyuym x 4-49/64 dyuym x 11/32 dyuym (121 mm x 121 mm x 9 mm)
• Vintlar va ankerlar
• 2 AA Batareyalar
• O'rnatish bo'yicha ko'rsatmalar va Foydalanuvchi Qo'llanmasi

Ixtiyoriy qopqoq plitasini o'rnatish

ESLATMA: Agar Ixtiyoriy Qopqoq Plitasi talab qilinmasa, "UWP O'rnatish Tizimini o'rnatish" ga qarang.

Ixtiyoriy Qopqoq Plitasidan quyidagi hollarda foydalaning:

• Termostatni elektr ulanish qutisiga o'rnatish
• Yoki eski termostatdan qolgan bo'yoq izlarini yashirish kerak bo'lganda.

1. Ulanish qutisi adapterini qopqoq plitasidan ajratib oling. 1-rasmga qarang.



2. Ulanish qutisi adapterini devorga yoki elektr qutisiga sakkizta vint teshigidan foydalanib o'rnating. Qopqoq plitasi to'plami bilan birga kelgan o'rnatish vintlarini kiriting va mahkamlang. Haddan tashqari qattiq tortmang. 2-rasmga qarang. Adapter plitasining tekisligiga ishonch hosil qiling.



3. UWPni ulanish qutisi adapterining yuqori ilgagiga osib, so'ngra UWPning pastki qismini joyiga mahkamlang. 3-rasmga qarang.



4. Qopqoq plitasini ulanish qutisi adapteriga mahkamlang. 4-rasmga qarang.


UWP O'rnatish Tizimini o'rnatish

5. Boshlashdan oldin, o'chirgich qutisida yoki kalitda quvvatni o'chiring. UWPni topish uchun paketni oching. 5-rasmga qarang.



6. UWPni devorga joylashtiring. Tekislang va teshik pozitsiyalarini belgilang. 6-rasmga qarang.
   Belgilangan joylarda teshiklarni burg'ilang, so'ngra bolg'a yordamida devor ankerlarini devorga engil urib kiriting.
   ‒ Gipskarton uchun 7/32" teshiklarni burg'ilang.



7. Eshikni oching va simlarni UWPning sim teshigidan o'tkazing. 7-rasmga qarang.



8. UWPni devor ankerlari ustiga joylashtiring. UWP bilan birga kelgan o'rnatish vintlarini kiriting va mahkamlang. Haddan tashqari qattiq tortmang. UWP harakatlanmay qolguncha mahkamlang. Eshikni yoping. 8-rasmga qarang.

   3x ta'minlangan #8 1-1/2" vintlardan foydalaning

Quvvat variantlari

Asosiy AC quvvati uchun R va C simlarini belgilangan terminallarga kiriting (agar batareyalar o'rnatilgan bo'lsa, C terminali ixtiyoriy, lekin tavsiya etiladi). Terminal yorliqlarini bosib simlarni olib tashlang.

Asosiy yoki zaxira quvvati uchun AA batareyalarini kiriting.

Slayder yorliqlarini sozlash

R Slayder yorlig'ini o'rnating.

• Bir yoki ikkita transformator tizimi o'rtasida farqlash uchun o'rnatilgan o'tkazgichdan (R Slayder yorlig'i) foydalaning.
• Agar faqat bitta R simi bo'lsa va u R, Rc yoki RH terminaliga ulangan bo'lsa, slayderni yuqori holatga (1 sim) o'rnating.
• Agar R terminaliga ulangan bitta sim va Rc terminaliga ulangan bitta sim bo'lsa, slayderni pastki holatga (2 sim) o'rnating.

ESLATMA: U terminallari uchun slayder yorliqlari T6 Pro modellari uchun joyida qoldirilishi kerak.

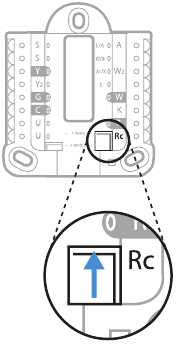

UWP O'rnatish Tizimi

R/Rc slayder yorlig'i

Simlarni ulash terminalining belgilari

Eslatma: Barcha terminallar ishlatilmasligi mumkin, bu ulanayotgan tizim turiga bog'liq. Eng ko'p ishlatiladigan terminallar soyalangan.

S	Simli ichki yoki tashqi sensorlar uchun kirish (faqat TH6320U va TH6220U uchun)
S
Y	Kompressor kontaktori (1-bosqich)
Y2	Kompressor kontaktori (2-bosqich)
G	Fan Relayi
C	24VAC umumiy. 2 transformator tizimi uchun, sovutish transformatoridan umumiy simni ishlating.
U	Foydalanilmagan
U
L/A-A	Issiqlik nasosining nosozlik kirishi (Umumiy (C) simi LA/A uchun talab qilinadi)
O/B	O'tkazish valfi
AUX - W2	Yordamchi issiqlik relayi Issiqlik relayi (2-bosqich)
E	Favqulodda issiqlik relayi
W	Issiqlik relayi (1-bosqich)
K	Wire Saver Modulidagi K ga ulaning**
R	Isitish transformatoridan 24VAC quvvat*
Rc	Sovutish transformatoridan 24VAC quvvat*

* Terminal slayder yorlig'i yordamida o'tkazilishi mumkin. Yuqoridagi "Slayder yorliqlarini sozlash" ga qarang.

** THP9045A1023 Wire Saver Moduli isitish/sovutish tizimlarida termostatda faqat to'rtta sim bo'lganda va umumiy sim uchun beshinchi sim kerak bo'lganda ishlatiladi. Fan va kompressorni bitta sim orqali boshqarishni ta'minlash uchun an'anaviy yoki issiqlik nasosi tizimlarida Y va G terminallari o'rniga K terminalidan foydalaning—foydalanilmagan sim keyin sizning umumiy simingizga aylanadi. Qo'shimcha ma'lumot olish uchun THP9045 ko'rsatmalariga qarang.

An'anaviy tizimlarni ulash: majburiy havo va gidronika

Quyidagi soyali joylar faqat TH6320U/TH6220U ga tegishli yoki boshqacha ko'rsatilgan.

1H/1C tizimi (1 transformator)
R Quvvat [1]
Rc [R+Rc Slider Tab bilan birlashtirilgan] [2]
Y Kompressor kontaktori
C 24VAC umumiy [3]
W Isitish relesi
G Fan relesi

1H/1C tizimi (2 transformator)
R Quvvat (isitish transformatori) [1]
Rc Quvvat (sovitish transformatori) [1]
Y Kompressor kontaktori
C 24VAC umumiy [3, 4]
W Isitish relesi
G Fan relesi

Faqat isitish tizimi
R Quvvat [1]
Rc [R+Rc Slider Tab bilan birlashtirilgan] [2]
C 24VAC umumiy [3]
W Isitish relesi

Fan bilan faqat isitish tizimi
R Quvvat [1]
Rc [R+Rc Slider Tab bilan birlashtirilgan] [2]
C 24VAC umumiy [3]
W Isitish relesi
G Fan relesi

Faqat isitish tizimi (20-seriya) [5]
R 20-seriyali valf terminali "R" [1]
Rc [R+Rc Slider Tab bilan birlashtirilgan] [2]
Y 20-seriyali valf terminali "W"
C 24VAC umumiy [3]
W 20-seriyali valf terminali "B"

Faqat sovitish tizimi
R Quvvat [1]
Rc [R+Rc Slider Tab bilan birlashtirilgan] [2]
Y Kompressor kontaktori
C 24VAC umumiy [3]
G Fan relesi

Faqat isitish tizimi (quvvat ochiq zona valfi) [5]
R Quvvat [1]
Rc [R+Rc Slider Tab bilan birlashtirilgan] [2]
W Valf
C 24VAC umumiy [3]

2H/2C tizimi (1 transformator) [6]
R Quvvat [1]
Rc [R+Rc Slider Tab bilan birlashtirilgan] [2]
Y Kompressor kontaktori (1-bosqich)
C 24VAC umumiy [3]
W Isitish relesi (1-bosqich)
G Fan relesi
W2 Isitish relesi (2-bosqich)
Y2 Kompressor kontaktori (2-bosqich)

ESLATMALAR
Sim spetsifikatsiyalari: 18 dan 22 gacha bo'lgan termostat simidan foydalaning. Himoyalangan kabel talab qilinmaydi.
[1] Quvvat manbai. Zarur bo'lganda uzish vositalarini va haddan tashqari yukdan himoya qilishni ta'minlang.
[2] UWPdagi R-Slider Tabni R sozlamasiga o'tkazing. Qo'shimcha ma'lumot olish uchun "Slider Tablarini sozlash" ga qarang.
[3] Ixtiyoriy 24VAC umumiy ulanishi.
[4] Umumiy ulanish sovitish transformatoridan kelishi kerak.
[5] ISUda Isitish tizimi turini Radiant Heat (Radiant issiqlik) ga o'rnating. Sovutish bosqichlari sonini 0 ga o'rnating.
[6] O'rnatuvchi sozlamalarida tizim turini 2Heat/2Cool Conventional (2Isitish/2Sovutish An'anaviy) ga o'rnating.

Issiqlik nasoslari tizimlarini ulash

Quyidagi soyali joylar faqat TH6320U/TH6220U ga yoki boshqacha ko'rsatilgan hollarga tegishli.

1H/1C Issiqlik nasosi tizimi
R Quvvat [1]
Rc [R+Rc Slider Tab bilan birlashtirilgan] [2]
Y Kompressor kontaktori
C 24VAC umumiy [3]
O/B O'tkazish valfi [7]
G Fan রিলে
W Issiqlik nasosi ilovalari uchun ushbu terminaldan foydalanmang!

2H/1C Issiqlik nasosi tizimi [8]
R Quvvat [1]
Rc [R+Rc Slider Tab bilan birlashtirilgan] [2]
Y Kompressor kontaktori
C 24VAC umumiy [3]
O/B O'tkazish valfi [7]
G Fan রিলে
Aux Yordamchi issiqlik
E Favqulodda issiqlik রিলে
L Issiqlik nasosining nosozlik kiritishi
W Issiqlik nasosi ilovalari uchun ushbu terminaldan foydalanmang!

2H/2C Issiqlik nasosi tizimi (faqat TH6320U) [9]
R Quvvat [1]
Rc [R+Rc Slider Tab bilan birlashtirilgan] [2]
Y Kompressor kontaktori (1-bosqich)
C 24VAC umumiy [3]
O/B O'tkazish valfi [7]
G Fan রিলে
Y2 Kompressor kontaktori (2-bosqich)
L Issiqlik nasosining nosozlik kiritishi
W Issiqlik nasosi ilovalari uchun ushbu terminaldan foydalanmang!

3H/2C Issiqlik nasosi tizimi (faqat TH6320U) [10]
R Quvvat [1]
Rc [R+Rc Slider Tab bilan birlashtirilgan] [2]
Y Kompressor kontaktori (1-bosqich)
C 24VAC umumiy [3]
O/B O'tkazish valfi [7]
G Fan রিলে
Aux Yordamchi issiqlik
E Favqulodda issiqlik রিলে
Y2 Kompressor kontaktori (2-bosqich)
L Issiqlik nasosining nosozlik kiritishi
W Issiqlik nasosi ilovalari uchun ushbu terminaldan foydalanmang!

Ikkilamchi yoqilg'i tizimi (faqat TH6320U / TH6220U)
R Quvvat [1]
Rc [R+Rc Slider Tab bilan birlashtirilgan] [2]
Y Kompressor kontaktori (1-bosqich)
C 24VAC umumiy [3]
O/B O'tkazish valfi [7]
G Fan রিলে
Aux Yordamchi issiqlik
E Favqulodda issiqlik রিলে
Y2 Kompressor kontaktori (2-bosqich - agar kerak bo'lsa) [11]
L Issiqlik nasosining nosozlik kiritishi
S Tashqi sensor
S Tashqi sensor
W Issiqlik nasosi ilovalari uchun ushbu terminaldan foydalanmang!

ESLATMALAR
Sim spetsifikatsiyalari: 18 dan 22 gacha bo'lgan termostat simidan foydalaning. Ekrangan kabel talab qilinmaydi.
[1] Elektr ta'minoti. Zarur bo'lganda uzish vositalarini va ortiqcha yukdan himoyalanishni ta'minlang.
[2] UWPdagi R-Slider Tabni R sozlamasiga o'tkazing. Qo'shimcha ma'lumot olish uchun "Slider Tablarini sozlash" ga qarang.
[3] Ixtiyoriy 24VAC umumiy ulanishi.
[6] O'rnatuvchi sozlamalarida tizim turini 2Heat/2Cool Conventional (2 Issiqlik/2 Sovuq Konventsional) ga o'rnating.
[7] O'rnatuvchi sozlamalarida o'tkazish valfini O (sovuq o'tkazish uchun) yoki B (issiqlik o'tkazish uchun) ga o'rnating.
[8] ISU da Issiqlik tizimi turini Issiqlik nasosiga o'rnating. 1 ta kompressor va 1 ta zaxira issiqlik bosqichi.
[9] ISU da Issiqlik tizimi turini Issiqlik nasosiga o'rnating. 2 ta kompressor va 0 ta zaxira issiqlik bosqichi.
[10] ISU da Issiqlik tizimi turini Issiqlik nasosiga o'rnating. 2 ta kompressor va 1 ta zaxira issiqlik bosqichi.
[11] Ikkilamchi yoqilg'i Y2 bilan faqat TH6320U uchun.

Termostatni o'rnatish

1. Ortiqcha simni devor teshigiga qaytaring.
2. UWP eshigini yoping. U bo'rtib chiqmasdan yopiq holda qolishi kerak.
3. UWPni termostat bilan tekislang va termostat joyiga tushguncha ehtiyotkorlik bilan bosing.
4. Quvvatni o'chirgich qutisida yoki kalitda yoqing.


Vaqt va sanani o'rnating

Vaqt

1. Termostatingizda Menu (Menyu) tugmasini bosing.
2. TIME (VAQT) ga o'tish uchun + yoki - tugmasini bosing. Select (Tanlash) tugmasini bosing.
3. 12 yoki 24 soat orasidan birini tanlash uchun + yoki - tugmasini bosing. Select (Tanlash) tugmasini bosing.
4. Soatni sozlash uchun + yoki - dan foydalaning. Select (Tanlash) tugmasini bosing.
5. Daqiqalarni sozlash uchun + yoki - dan foydalaning. Vaqt menyusidan chiqish uchun Select (Tanlash) tugmasini bosing.


Sana

1. Agar ilgari vaqtni o'rnatgan bo'lsangiz, 2-qadamga o'ting. Agar Bosh ekranda bo'lsangiz, termostatingizda Menu (Menyu) tugmasini bosing.
2. DATE (SANA) ga o'tish uchun + yoki - tugmasini bosing. Select (Tanlash) tugmasini bosing.
3. Yilni sozlash uchun + yoki - dan foydalaning. Select (Tanlash) tugmasini bosing.
4. Oyni sozlash uchun + yoki - dan foydalaning. Select (Tanlash) tugmasini bosing.
5. Kunni sozlash uchun + yoki - dan foydalaning. Saqlash va Sana menyusidan chiqish uchun Select (Tanlash) tugmasini bosing.


Tizim ishlash sozlamalari

1. Keyingi mavjud Tizim rejimiga o'tish uchun Mode (Rejim) tugmasini bosing.
2. Kerakli Tizim rejimi ko'rsatilguncha rejimlar bo'ylab aylaning va uni faollashtirish uchun qoldiring.


ESLATMA: Mavjud Tizim rejimlari model va tizim sozlamalariga qarab farq qiladi.

System (Tizim) rejimlari:
‒ Auto (Avto)
‒ Heat (Issiqlik)
‒ Cool (Sovuq)
‒ Em Heat (Favqulodda issiqlik)
‒ Off (O'chirilgan)

Fan ishlash sozlamalari

1. Keyingi mavjud Fan rejimiga o'tish uchun Fan (Fan) tugmasini bosing.
2. Kerakli Fan rejimi ko'rsatilguncha rejimlar bo'ylab aylaning va uni faollashtirish uchun qoldiring.


ESLATMA: Mavjud Fan rejimlari tizim sozlamalari bilan farq qiladi.

Fan (Fan) rejimlari:
‒ Auto: Fan faqat isitish yoki sovutish tizimi yoqilganda ishlaydi.
‒ On: Fan doimo yoqilgan.
‒ Circ: Fan vaqtning taxminan 33% tasodifiy ravishda ishlaydi.

Ogohlantirishlar yoki eslatmalar*

1. Menu (Menyu) tugmasini bosing, so'ngra displeyda ALRT (Ogohlantirish) ko'rsatilguncha + tugmasini bosing.
2. Qaysi ogohlantirish(lar) mavjudligini ko'rish uchun Select (Tanlash) tugmasini bosing.
3. SNZE (SNOOZE) (Kechiktirish) so'zi paydo bo'ladi.
4. Eslatmani 7 kunga kechiktirish uchun yana Select (Tanlash) tugmasini bosing.
5. Ogohlantirishni o'chirish uchun Select (Tanlash) tugmasini bosing, so'ngra CLER (Clear) (Tozalash) ga o'tish uchun + tugmasini bosing.
6. Eslatmani o'chirish uchun Select (Tanlash) tugmasini bosing.


* Ba'zi ogohlantirishlarni kechiktirib bo'lmaydi yoki o'chirib bo'lmaydi. Agar shunday bo'lsa, iltimos, mahalliy isitish va sovutish bo'yicha mutaxassisingizga qo'ng'iroq qiling. Isitish va sovutish tizimiga xizmat ko'rsatish talab qilinishi mumkin.

O'rnatuvchi sozlamasi (ISU)

1. Kengaytirilgan menyuga kirish uchun taxminan 3 soniya davomida CENTER (Markaz) va + tugmalarini bosib turing.
2. ISU (ISU) ga kirish uchun Select (Tanlash) tugmasini bosing.
3. Menyu sozlash variantlari bo'ylab aylanish uchun Select (Tanlash) tugmasini bosing.
4. Qiymatlarni o'zgartirish yoki mavjud variantlardan tanlash uchun + yoki - tugmasini bosing.
5. Sozlamalaringizni tasdiqlash uchun Select (Tanlash) tugmasini bosing yoki o'zgartirishlarni e'tiborsiz qoldirish va boshqa sozlash variantini tahrirlashni davom ettirish uchun ISU menyu ekraniga qaytish uchun Back (Orqaga) tugmasini bosing.
6. Sozlash jarayonini yakunlash va sozlamalaringizni saqlash uchun Home (Bosh sahifa) tugmasini bosing va Bosh sahifaga qayting.



ESLATMA: Barcha sozlash (ISU) parametrlari va variantlarining to'liq ro'yxati quyida boshlanadi.

Murakkab sozlash opsiyalari (ISU)

ESLATMA: Tizim sozlamalariga qarab, barcha opsiyalar mavjud bo'lmasligi mumkin.

#ISU	ISU nomi	ISU opsiyalari (zavodda o'rnatilgan standart qiymat qalin shriftda)
120	Rejalashtirish opsiyalari	0 = Dasturlanmaydigan 2 = 5-2 Dasturlanadigan 3 = 5-1-1 Dasturlanadigan 4 = 7 kunlik Dasturlanadigan
125	Harorat ko'rsatish shkalasi	0 = Farengeyt 1 = Selsiy
130	Tashqi sensor (TH6320U / TH6220U uchun faqat)	0 = Yo'q 1 = Simli tashqi sensor
200	Isitish tizimi turi	1 = An'anaviy majburiy havo isitish 2 = Issiqlik nasosi 3 = Radiant isitish 5 = Yo'q (Faqat sovutish)
205	Isitish uskunasi turi	An'anaviy majburiy havo isitish: 1 = Standart samaradorlikdagi gaz bilan majburiy havo 2 = Yuqori samaradorlikdagi gaz bilan majburiy havo 3 = Yog' bilan majburiy havo 4 = Elektr bilan majburiy havo 5 = Issiq suv fanli g'altak Issiqlik nasosi: 7 = Havodan havoga issiqlik nasosi 8 = Geotermal issiqlik nasosi Radiant isitish: 9 = Issiq suvli radiant isitish 12 = Bug'
218	Teskarichi valf O/B	0 = O (Sovutishda O/B) 1 = B (Isitishda O/B)
220	Sovutish bosqichlari / Kompressor bosqichlari 200=Conv / 200=HP	0, 1, 2 Eslatma: TH6210U modelida faqat 1 ta kompressor bosqichi mavjud. Agar issiqlik nasosi uchun sozlangan bo'lsa, TH6220U modelida faqat 1 ta kompressor bosqichi mavjud.
221	Isitish bosqichlari / Zaxira isitish bosqichlari	Isitish bosqichlari: 1, 2 Zaxira isitish bosqichlari: 0, 1
230	Isitishda fan boshqaruvi	1 = Uskunalar fanini boshqaradi 2 = Termostat fanini boshqaradi
253	Aux/E terminal boshqaruvi (barcha modellarda "0" sozlamasiga o'rnatilgan, TH6320U dan tashqari)	0 = Aux & E ni birgalikda boshqarish 1 = Aux va E mustaqil
255	Zaxira isitish manbai (faqat issiqlik nasosi) (faqat TH6320U / TH6220U)	1 = Elektr bilan majburiy havo 2 = Gaz/Yog' bilan majburiy havo (yoki qazilma bilan majburiy havo)
256	Favqulodda isitish manbai (faqat TH6320U)	1 = Elektr bilan majburiy havo 2 = Gaz/Yog' bilan majburiy havo (yoki qazilma bilan majburiy havo)
260	Tashqi qazilma yoqilg'i to'plami (faqat TH6320U / TH6220U)	0 = Termostat zaxira isitishni boshqaradi 1 = Tashqi qazilma yoqilg'i to'plami zaxira isitishni boshqaradi
300	Tizimni almashtirish	0 = Qo'lda 1 = Avtomatik
303	Avtomatik almashtirish differensiali	0°F dan 5°F gacha 0.0°C dan 2.5°C gacha Eslatma: Differensial o'lik zona EMAS. Honeywell 0°F da o'lik zonani belgilaydigan ilg'or algoritmdan foydalanadi. Differensial sozlamasi - termostat avtomatik almashtirish rejimida bo'lganda, oxirgi ishlayotgan rejimdan (isitish yoki sovutish) qarama-qarshi rejimga o'tish uchun zarur bo'lgan belgilangan nuqtadan minimal daraja soni. Bu oldingi termostatlardan ko'ra ancha ilg'or.
340	Zaxira isitishning pasayishi	0 = Qulaylik 2 = 2°F 3 = 3°F 4 = 4°F 5 = 5°F 6 = 6°F 7 = 7°F 8 = 8°F 9 = 9°F 10 = 10°F 11 = 11°F 12 = 12°F 13 = 13°F 14 = 14°F 15 = 15°F Eslatma: 0 (qulaylik) sozlamasi faqat zaxira isitish (ISU 255) elektrga o'rnatilgan bo'lsa mavjud.
350	Zaxira isitish uchun yuqori bosqich taymeri	0 = O'chirilgan 1 = 30 daqiqa 2 = 45 daqiqa 3 = 60 daqiqa 4 = 75 daqiqa 5 = 90 daqiqa 6 = 2 soat 7 = 3 soat 8 = 4 soat 9 = 5 soat 10 = 6 soat 11 = 8 soat 12 = 10 soat 13 = 12 soat 14 = 14 soat 16 = 16 soat
355	Kompressorni bloklash / Balans nuqtasi	-- = O'chirilgan 5°F dan 60°F gacha (5°F qadamlar bilan) -15.0°C dan 15.5°C gacha (2.5°C yoki 3.0°C qadamlar bilan) Eslatma: TH6320U / TH6220U da kompressorni bloklash / balans nuqtasini o'rnatish uchun simli sensordan foydalaning.
356	Tashqi bloklash zaxira isitish	-- = O'chirilgan 5°F dan 65°F gacha (5°F qadamlar bilan) -15.0°C dan 18.5°C gacha (2.5°C yoki 3.0°C qadamlar bilan)
365	Kompressor aylanish tezligi (1-bosqich)	1 - 6
366	Kompressor aylanish tezligi (1-bosqich)	1 - 6
370	Isitish aylanish tezligi (1-bosqich)	1 - 12
371	Isitish aylanish tezligi (2-bosqich)	1 - 12
375	Isitish aylanish tezligi yordamchi isitish	1 - 12
378	Isitish aylanish tezligi favqulodda isitish (faqat TH6320U)	1 - 12
387	Kompressorni himoya qilish	0 = O'chirilgan 1 - 5 daqiqa
425	Adaptiv aqlli tiklanish	0 = Yo'q 1 = Ha Eslatma: Adaptiv aqlli tiklanish (AIR) - bu qulaylik sozlamasi. Isitish yoki sovutish uskunalari oldinroq yoqiladi, bu esa ichki haroratning rejalashtirilgan vaqtda belgilangan nuqtaga mos kelishini ta'minlaydi.
430	Minimal sovutish belgilangan nuqtasi	50°F dan 99°F gacha (50°F) 10.0°C dan 37.0°C gacha (10.0°C)
431	Maksimal isitish belgilangan nuqtasi	40°F dan 90°F gacha (90°F) 4.5°C dan 32.0°C gacha (32.0°C)
435	Klaviatura blokirovkasi	0 = Yo'q 1 = Qisman 2 = To'liq
500	Ichki harorat sensori sizning tizimingizga SIMLI ulanganmi? (faqat TH6320U / TH6220U)	0 = Yo'q 1 = Ha
515	Ichki sensor turi (faqat TH6320U / TH6220U)	0 = 10k 1 = 20k
520	HARORATNI boshqarish uchun qaysi sensorlardan foydalaniladi? (Bir nechta sensorlar o'rtacha hisoblanadi) TH6320U / TH6220U faqat)	1 = Faqat termostat 2 = Faqat simli 3 = O'rtacha
702	Havo filtrlari soni	0 - 2
711	Havo filtri 1 ni almashtirish eslatmasi	0 = O'chirilgan 1 = 10 Ishlash vaqti kunlari 2 = 20 Ishlash vaqti kunlari 3 = 30 Ishlash vaqti kunlari 4 = 45 Ishlash vaqti kunlari 5 = 60 Ishlash vaqti kunlari 6 = 90 Ishlash vaqti kunlari 7 = 120 Ishlash vaqti kunlari 8 = 150 Ishlash vaqti kunlari 9 = 30 Kalendar kunlari 10 = 45 Kalendar kunlari 11 = 60 Kalendar kunlari 12 = 75 Kalendar kunlari 13 = 3 Kalendar oylari 14 = 4 Kalendar oylari 15 = 5 Kalendar oylari 16 = 6 Kalendar oylari 17 = 9 Kalendar oylari 18 = 12 Kalendar oylari 19 = 15 Kalendar oylari
712	Havo filtri 2 ni almashtirish eslatmasi	0 = O'chirilgan 1 = 10 Ishlash vaqti kunlari 2 = 20 Ishlash vaqti kunlari 3 = 30 Ishlash vaqti kunlari 4 = 45 Ishlash vaqti kunlari 5 = 60 Ishlash vaqti kunlari 6 = 90 Ishlash vaqti kunlari 7 = 120 Ishlash vaqti kunlari 8 = 150 Ishlash vaqti kunlari 9 = 30 Kalendar kunlari 10 = 45 Kalendar kunlari 11 = 60 Kalendar kunlari 12 = 75 Kalendar kunlari 13 = 3 Kalendar oylari 14 = 4 Kalendar oylari 15 = 5 Kalendar oylari 16 = 6 Kalendar oylari 17 = 9 Kalendar oylari 18 = 12 Kalendar oylari 19 = 15 Kalendar oylari
1400	Orqa yorug'lik	0 = Talab bo'yicha 1 = Uzluksiz Eslatma: Uzluksiz uchun umumiy sim kerak.
1401	Orqa yorug'lik yorqinligi	1 - 5 Eslatma: Faqat uzluksiz orqa yorug'lik tanlangan bo'lsa ko'rsatiladi.
1410	Soat formati	12 / 24
1415	Yozgi vaqt	0 = O'chirilgan 1 = Yoqilgan
1420	Haroratni ko'rsatish ofseti	-3 dan 3F gacha (0) -1.5 dan 1.5C gacha (0)

O'rnatuvchi tizim testi

Tizim testini o'tkazish uchun:

1. Kengaytirilgan menyuga kirish uchun taxminan 3 soniya davomida CENTER (MARKAZ) va + tugmalarini bosib turing.
2. TEST (TEST) ga o'tish uchun + dan foydalaning. Tizim testiga kirish uchun Select (Tanlash) tugmasini bosing.
3. Issiqlik, Sovutish, Fan, Em Issiqlik yoki Ver (termostat versiyasi haqida ma'lumot) o'rtasida o'zgartirish uchun + dan foydalaning. Select (Tanlash) tugmasini bosing.
4. Bosqichlarni birma-bir yoqish uchun + tugmasini bosing va ularni o'chirish uchun - tugmasini bosing.
5. Tizim testidan chiqish uchun Home (Bosh sahifa) tugmasidan foydalaning.



Tizim testi		Tizim holati
Quyidagi soyali joylar faqat TH6320U/TH6220U ga yoki boshqacha ko'rsatilgandek tegishli.
Issiqlik	0	Hammasi o'chirilgan
	1	Issiqlik 1-bosqichi yoqilgan
	2	Issiqlik 2-bosqichi ham yoqilgan
	3	Issiqlik 3-bosqichi ham yoqilgan
Sovutish	0	Hammasi o'chirilgan
	1	Sovutish 1-bosqichi yoqilgan
	2	Sovutish 2-bosqichi ham yoqilgan
Em Issiqlik	0	Hammasi o'chirilgan
	1	Em Issiqlik yoqilgan
Fan	0	Fan o'chirilgan
	1	Fan yoqilgan

Texnik xususiyatlar

Harorat diapazonlari
Issiqlik: 40°F dan 90°F gacha (4.5°C dan 32.0°C gacha)
Sovutish: 50°F dan 99°F gacha (10.0°C dan 37.0°C gacha)

Ishlash muhiti harorati
32°F dan 120°F gacha (0 C° dan 48.9°C gacha)

Ishlaydigan muhit harorati
37°F dan 102°F gacha (2.8°C dan 38.9°C gacha)

Yetkazib berish harorati
-20°F dan 120°F gacha (-28.9°C dan 48.9°C gacha)

Ishlaydigan nisbiy namlik
5% dan 90% gacha (kondensatsiz)

Jismoniy o'lchamlar dyuymlarda (mm) (B x E x Ch)
4-1/16" B x 4-1/16" E x 1-5/32" Ch
103.5 mm B x 103.5 mm E x 29 mm Ch

Elektr ko'rsatkichlari

Terminal	Voltaj (50/60Hz)	Ishlash toki
W Isitish (Powerpile)	20-30 Vac 750 mV DC	0.02-1.0 A 100 mA DC
W2 (Aux) Isitish	20-30 Vac	0.02-1.0 A
E Favqulodda issiqlik	20-30 Vac	0.02-0.5 A
Y Kompressor 1-bosqichi	20-30 Vac	0.02-1.0 A
Y2 Kompressor 2-bosqichi	20-30 Vac	0.02-1.0 A
G Fan	20-30 Vac	0.02-0.5 A
O/B O'tkazish	20-30 Vac	0.02-0.5 A
L/A Kirish	20-30 Vac	0.02-0.5 A

Muammolarni bartaraf etish

Agar termostat bilan bog'liq muammolarga duch kelsangiz, quyidagi takliflarni sinab ko'ring.
Ko'pgina muammolarni tez va osonlik bilan tuzatish mumkin.

Displey bo'sh

• Zanjir uzgichini tekshiring va zarurat bo'lganda qayta o'rnating.
• Isitish va sovutish tizimi uchun quvvat tugmasi yoqilganligiga ishonch hosil qiling.
• Pechni eshigi mahkam yopilganligiga ishonch hosil qiling.
• Yangi AA ishqoriy batareyalari to'g'ri o'rnatilganligiga ishonch hosil qiling.

Isitish yoki sovutish tizimi javob bermaydi

• Tizimni isitish uchun Mode (Rejim) tugmasini bosing. Ichki haroratdan yuqori bo'lgan kerakli harorat o'rnatilganligiga ishonch hosil qiling.
• Tizimni sovutish uchun Mode (Rejim) tugmasini bosing. Ichki haroratdan pastroq bo'lgan kerakli harorat o'rnatilganligiga ishonch hosil qiling.
• Zanjir uzgichini tekshiring va zarurat bo'lganda qayta o'rnating.
• Isitish va sovutish tizimi uchun quvvat tugmasi yoqilganligiga ishonch hosil qiling.
• Pechni eshigi mahkam yopilganligiga ishonch hosil qiling.
• Tizimning javob berishi uchun 5 daqiqa kuting.

Harorat sozlamalari o'zgarmaydi

Isitish va sovutish haroratlari maqbul diapazonlarga o'rnatilganligiga ishonch hosil qiling:

• Issiqlik: 40°F dan 90°F gacha (4.5°C dan 32.0°C gacha)
• Sovutish: 50°F dan 99°F gacha (10.0°C dan 37.0°C gacha)

"Sovutish yoqilgan" yoki "Isitish yoqilgan" miltillayapti

• Kompressorni himoya qilish funksiyasi ishga tushirilgan. Kompressorga zarar yetkazmasdan, tizimning xavfsiz tarzda qayta ishga tushishi uchun 5 daqiqa kuting.

Yordamchi issiqlik sovutishda ishlaydi

• Issiqlik nasosi tizimlari uchun UWP tizimlarida W ga sim ulanganligini tekshiring. "Issiqlik nasosi tizimlarini ulash" ga qarang.

Sovutish issiqlik chaqiruvi bilan ishlaydi

• Issiqlik nasosi tizimlari uchun UWP tizimlarida W ga sim ulanganligini tekshiring. "Issiqlik nasosi tizimlarini ulash" ga qarang.

ELEKTR XAVFI
Elektr toki urishi yoki uskunaning shikastlanishiga olib kelishi mumkin. O'rnatishni boshlashdan oldin quvvatni uzing.

USKUNAGA ZARAR YETISH XAVFI
Kompressorni himoya qilish test paytida chetlab o'tiladi. Uskunaga zarar yetkazmaslik uchun kompressorni tez-tez aylantirishdan saqlaning.

SIMOB HAQIDA OGOHLANTIRISH
Agar ushbu mahsulot germetik trubkada simob bo'lgan boshqaruvni almashtirayotgan bo'lsa, eski boshqaruvni axlatga tashlamang. Qayta ishlash va to'g'ri utilizatsiya qilish bo'yicha ko'rsatmalar uchun mahalliy chiqindilarni boshqarish organiga murojaat qiling.

Mijozlarga yordam

Ushbu mahsulot bo'yicha yordam olish uchun customer.honeywell.com saytiga tashrif buyuring.

Yoki Honeywell mijozlarga xizmat ko'rsatish markaziga bepul 1-800-468-1502 raqami orqali qo'ng'iroq qiling.

Termostatni UWP dan olib tashlash uchun torting.

Uy va qurilish texnologiyalari
AQShda:
Honeywell
715 Peachtree Street NE
Atlanta, GA 30308
customer.honeywell.com

^® AQShda ro'yxatdan o'tgan savdo belgisi.
© 2018 Honeywell International Inc.
33-00181EFS—11 M.S. Rev. 02-18
AQShda chop etilgan.

Manbalar

• Honeywell mijozlar portali

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Honeywell T6 Pro dasturlanadigan termostat qo'llanmasi ni yuklab olish

Mavjud tillar
