Savox HC-1(2) - Ръководство за потребителя на Helmet-Com

Съдържание

Описание на продукта

SAVOX® HC-1(2) е издръжлив и лек helmetcom модул за професионалисти, работещи в екстремни и опасни условия. SAVOX® HC-1(2) осигурява незабавна, ясна и надеждна комуникация "свободни ръце", повишавайки личната безопасност и ефективността на работа, позволявайки пълна концентрация върху действителната задача.
Благодарение на уникалната система за закрепване на рамото/ремъка, SAVOX® HC-1 лесно се монтира в почти всеки тип каска без никакви инструменти. HC-2 е версията с двоен говорител, която се монтира в каски, специално подготвени за комуникация.
Удобният микрофон за костна проводимост е чувствителен към гласа и прави перфектна комбинация с дихателна маска. SAVOX® HC-1(2) е идеалното комуникационно решение за пожарна и спасителна дейност, специални операции - просто винаги, когато се използва каска. SAVOX® HC-1(2) се свързва с повечето SAVOX® comcontrol/PTT устройства, адаптирайки се към повечето видове двупосочни радиостанции.

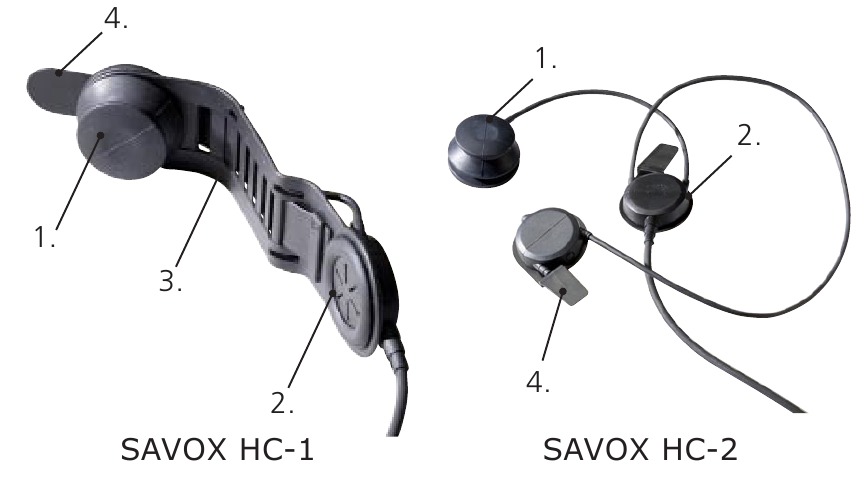

Устройството се състои от следните части/функции

Overview

  1. Микрофон за костна проводимост
  2. Говорител(и)
  3. Подвижно рамо (HC-1)
  4. Гъвкава лента (HC-1)
  • Кабел с бързо освобождаващ се щепсел, съвместим с повечето SAVOX с повечето SAVOX com-control устройства
    Комплект за монтаж, специфичен за каска (HC-2)
    • за включена каска MSA/Gallet
    • за налична каска Dräger

Инсталиране на SAVOX HC-1 в каската

  • Изберете страната на каската, на която предпочитате да имате устройството.

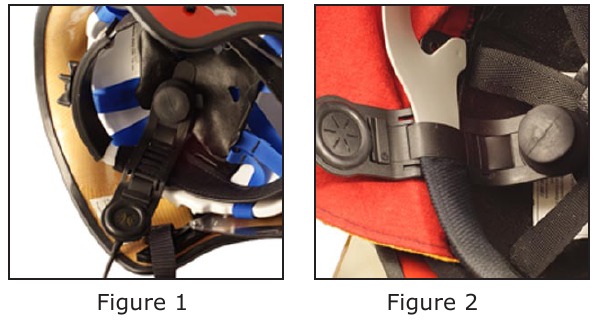

  • Натиснете гъвкавата лента (4) зад лентата за глава на каската или подобен тип рамка (фиг.1). (Алтернативно плъзнете гъвкавата лента през подходящ отвор към другата страна на рамото и след това внимателно плъзнете рамото зад лентата за глава (фиг.2).)
    Installation into the helmet
  • Когато е позиционирана в каската, прекарайте гъвкавата лента (4) през подходящ отвор в рамото (3). Накрая прекарайте гъвкавата лента (4) към задната страна на рамото (3).
  • Важно е, когато каската е на главата ви, отворите, които сте използвали, да поддържат устройството стабилно и високоговорителят да е позициониран на ухото ви.

Инсталиране на SAVOX HC-2 към MSA/Gallet/Drägerhelmet: (използвайки специфичен монтажен комплект)

Говорители

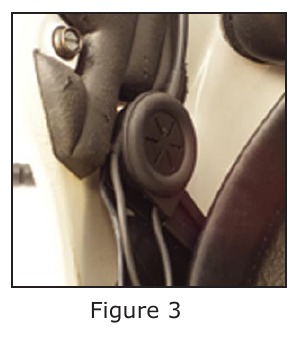

  • Монтирайте високоговорителя от лявата страна на каската, като използвате фиксираща скоба, маркирана с L. Монтирайте високоговорителя от лявата страна така, че кабелът, отиващ към устройството push-to-talk, да отива назад, а кабелите за микрофона и високоговорителя от дясната страна да отиват напред. Уверете се, че високоговорителят потъва в разстоянието между възглавницата и монтажния отвор. В някои каски може да е необходимо да натиснете възглавницата с палец настрани (фиг.3).

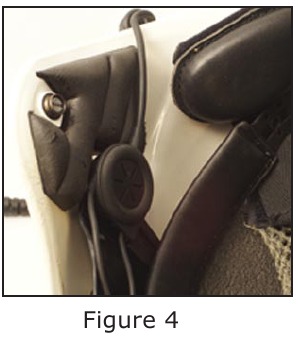

  • Монтирайте високоговорителя от дясната страна на каската, като използвате фиксираща скоба, маркирана с R. Прокарайте високоговорителя от дясната страна между колана и вътрешната подплата на каската към дясната страна. Монтирайте високоговорителя от дясната страна в отвора от дясната страна на каската. Завъртете високоговорителя по такъв начин, че кабелът да излиза нагоре от високоговорителя. Накрая поставете кабела, свързващ високоговорителите към задната част на каската, повдигнете възглавницата и подайте кабела под възглавницата (фиг.4).

Микрофон

  • Почистете вътрешността на каската под мрежата с разтворител за грес. Прокарайте микрофона (1) под лентата за пот и колана на каската.
  • Ако се използва маска за лице с бързи закопчалки за каска, поставете микрофона в центъра на вътрешността на каската. Ако се използва маска за лице с гумени закопчалки, поставете микрофона на 3-4 см от центъра от лявата страна, така че централната лента на маската за лице да не попадне между микрофона и черепа.

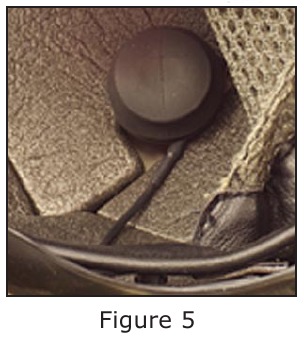

  • Отстранете хартията от велкро диска. Повдигнете колана на каската и поставете микрофона на най-подходящото място и натиснете надолу, за да залепите велкрото (фиг.5).

Облекчаване на напрежението

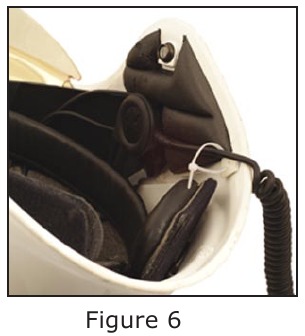

Почистете вътрешната повърхност на каската, под възглавницата от лявата страна, с разтворител за грес. Отстранете хартията от закрепващата част на облекчаването на напрежението. Поставете закрепващата част на приблизително 1 см от ръба на каската зад възглавницата и натиснете надолу, за да залепите. Поставете кабела, водещ към устройството Push-To-Talk, в потъването на възглавницата. Закрепете кабела с връзката към закрепващата част на облекчаването на напрежението (фиг.6).

ЗАБЕЛЕЖКА!

  • Уверете се, че лентата за глава на каската е правилно регулирана и че лентата за брадичката е правилно регулирана и винаги се използва. Говорителят(ите) и микрофонът на SAVOX® HC-1(2) са чувствителни части. Винаги боравете внимателно.
  • SAVOX Communications Ltd силно препоръчва да (откачите или) свалите SAVOX® HC-1(2) от каската, когато не е необходима двупосочна радиокомуникация.
  • SAVOX Communications Ltd не носи отговорност за каквито и да било възможни щети, причинени на друго оборудване или облекло при използване на SAVOX® HC-1(2).

Взаимосвързаност/Използване

  • Уверете се, че батерията на радиото е напълно заредена.
  • Свържете кабела за радиовръзка на вашето SAVOX® com-control/PTT устройство към радиото.
  • Прикрепете SAVOX® com-control/PTT устройството на подходящо място, откъдето може лесно да се управлява.
  • Препоръчително е да носите оборудването вътре в дрехите, където е защитено от околната среда.
  • Свържете бързо освобождаващия се конектор на SAVOX® HC-1(2) към жака на SAVOX® com-control/PTT устройството.
  • Включете радиото си.
  • Регулирайте силата на звука на радиото на подходящо ниво
  • Натиснете бутона Push-To-Talk, за да проверите дали двупосочната комуникация работи

Почистване

Устройството може да се почисти с мокра гъба или четка и разреден препарат за миене на съдове. Почистете конекторите с висококачествен спрей вазелин (SAVOX препоръчва PRF BAJOL, произведен от Taerosol, (www.taerosol.com) или подобен тип лубрикант.

Не използвайте разтворители или подобни разяждащи химикали!
