Nux B-5RC - 2.4GHz безжична система за китара/бас - Ръководство

За да намалите риска от пожар или токов удар, не излагайте този уред на дъжд или влага.

Символът на мълния в триъгълник означава "Внимание, електричество!" Той показва наличието на информация за работното напрежение и потенциалните рискове от токов удар.

Въсклицателният знак в триъгълник означава "Внимание!" Моля, прочетете информацията до всички предупредителни знаци.

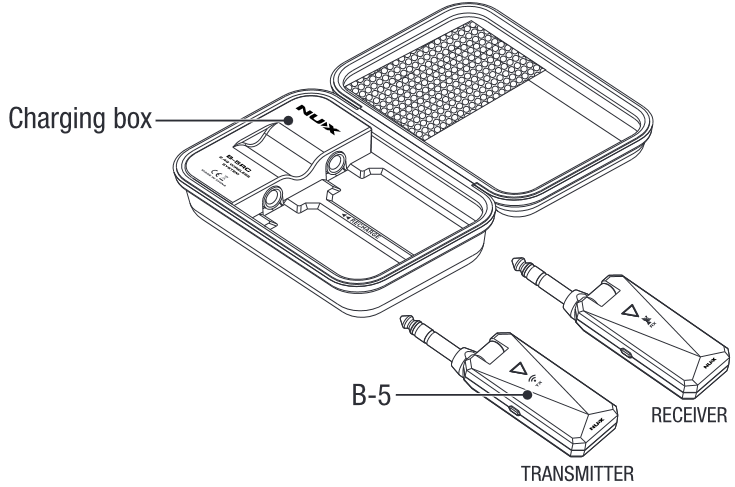

Общ преглед на системата

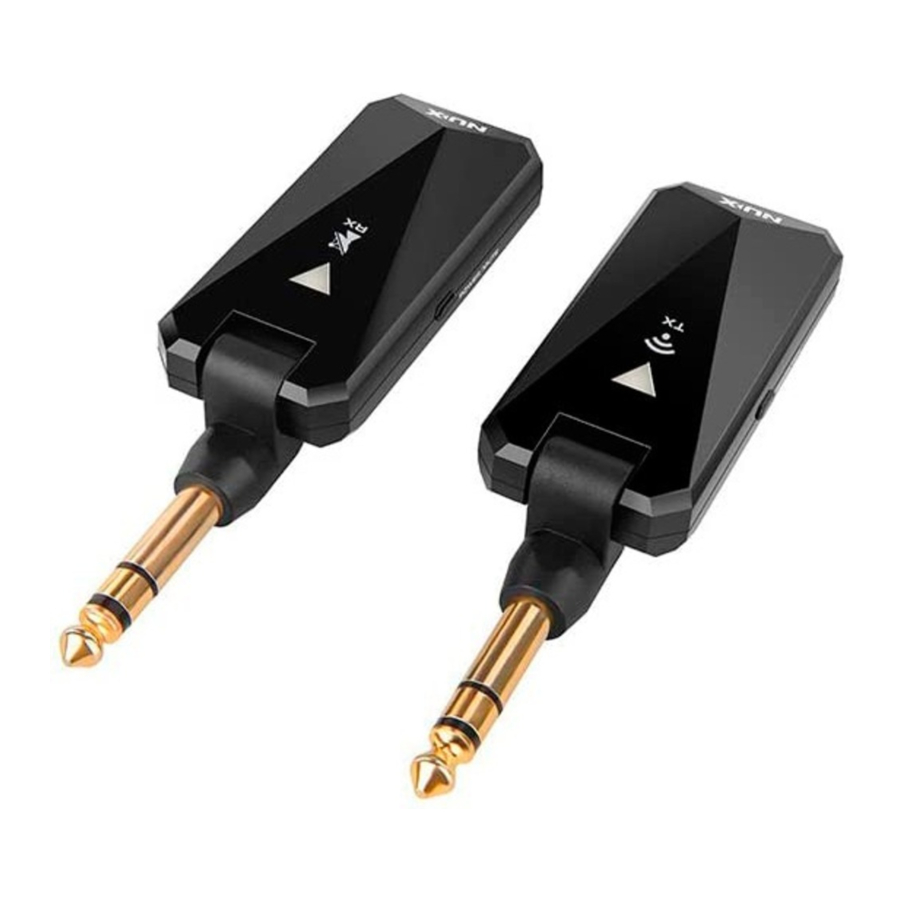

Безжичната китарна система NUX B-5RC е с автоматична настройка, 2,4 GHz честота на излъчване без смущения и 24-битово 44,1 kHz висококачествено аудио предаване. Латентността на сигнала е супер ниска и по-малка от 5 ms. Обхватът на работа е около 15 метра (45 фута). Това е супер лека безжична, мини компактна конструкция, която пасва на всички видове* електрически китари, електрически акустични китари, бас китари и укулеле.

*Тествано на 25 различни инструмента, видове корпуси и марки.

Удобната за потребителя система за съпоставяне улеснява използването, просто включете и двете безжични устройства и те ще бъдат сдвоени в рамките на няколко секунди. Всеки безжичен комплект има уникален алгоритъм за сдвояване, той автоматично се открива и конфигурира собствените си идентификатори. Сигналът никога не пречи на други безжични устройства, включително WIFI* сигнала.

*Препоръчително: Моля, стойте на 2 метра (6 фута) от WIFI рутера за най-добра производителност.

NUX B-5RC се доставя с кутия за захранване, за да поддържа безжичното устройство заредено. Когато кутията за захранване е напълно заредена, тя може да презареди батерията на безжичното устройство 2-3 пъти.

Как да работите

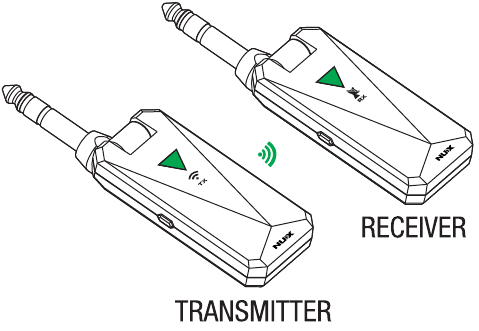

• Натиснете и задръжте бутона за захранване, за да включите предавателя и приемника.
• Преди да се сдвои автоматично, можете да видите състоянието на батерията; ако триъгълният светодиод:
  • Мига ЗЕЛЕНО - Добре заредена (100%~75%)
  • Мига ЖЪЛТО - Средна батерия (75% ~ 50%)
  • Мига ЧЕРВЕНО - Ниска батерия (50% ~ 25%)
  • Мига ЧЕРВЕНО 10 пъти —Ниска батерия (<25%), изключва се автоматично, за да защити живота на батерията.

*Обикновено B-5RC може да работи около 3,5 часа от пълно зареждане до изтощена батерия.

• След 2 секунди той ще се сдвои автоматично и състоянието на триъгълния светодиод на приемника ще мига ЗЕЛЕНО.
  * (B-5RC ще открие най-добрия канал в честотната лента 2,4 GHz, ако предавателят и приемникът се сдвоят, и двата ще показват ЗЕЛЕНО. Ако приемникът не получи сигнал, светодиодът на приемника ще мига ЧЕРВЕНО. Тъй като приемникът получи сигнала, той ще покаже ЗЕЛЕНО.)

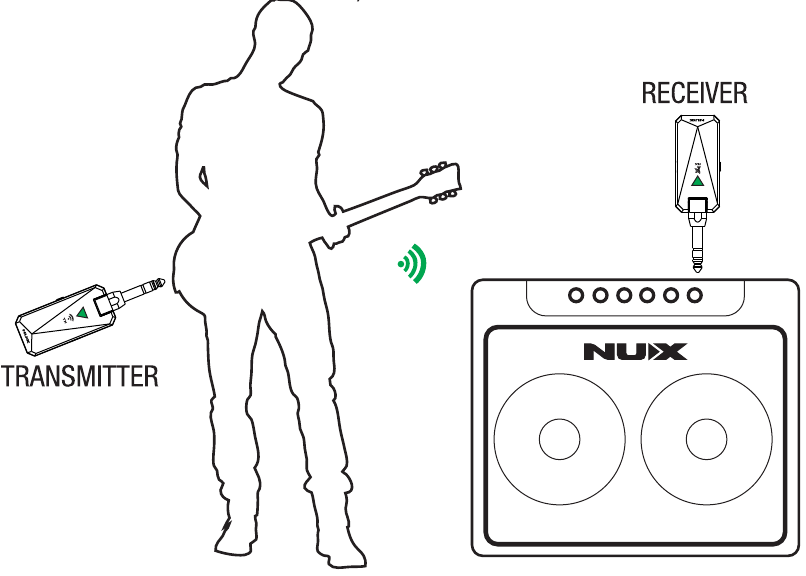

• Свържете предавателя към изхода на вашия инструмент и свържете приемника към устройството, където искате да изпратите сигнала (усилвател, педал, аудио интерфейс или миксер и т.н.)

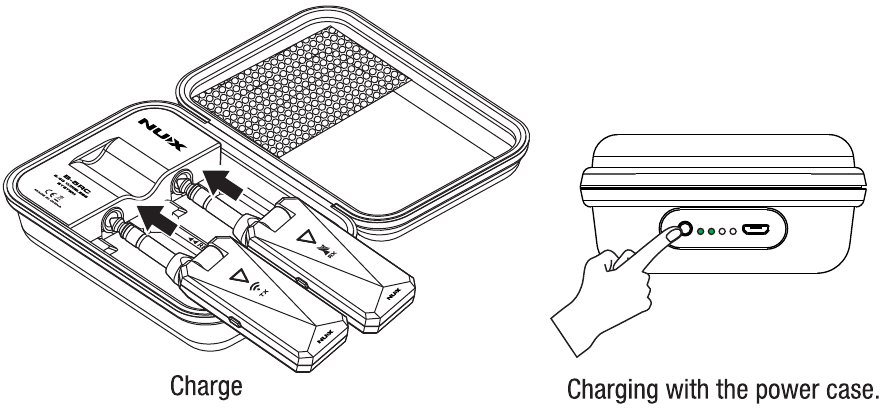

Моля, изключете устройството (както предавателя, така и приемника) и ги върнете в кутията за захранване всеки път, след като го използвате. Ако батерията на устройството е изтощена, можете да натиснете бутона за захранване на кутията за захранване, за да активирате функцията му за зареждане. След като устройството е напълно заредено, функцията за зареждане ще бъде изключена автоматично. Не забравяйте да презаредите кутията за захранване, след като забележите, че има само 1 светлинен индикатор (индикатор за нисък капацитет).

ЗАБЕЛЕЖКА: За да презаредите кутията за захранване, моля, уверете се, че вашият захранващ адаптер има мощност 5V и IA (или по-висока).

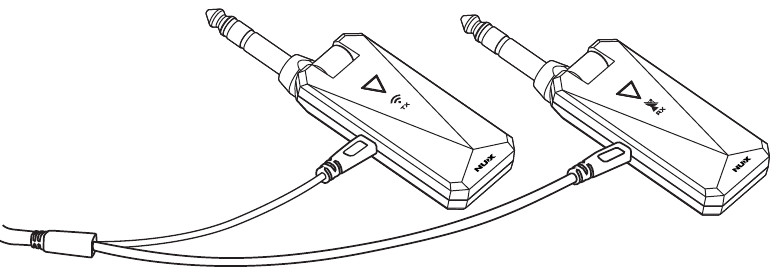

• Можете да зареждате безжичните устройства директно, като използвате micro-B USBY кабела (включен в комплекта)


ЗАБЕЛЕЖКА: ID MATCH - B-5RC вече е настроен със съвпадащ ID преди изпращане, но ако искате да използвате различен предавател или приемник за сдвояване, моля, следвайте стъпките, за да нулирате съвпадението на ID. Изключете устройствата, задръжте бутона за захранване на предавателя и приемника за повече от 5 секунди, след което ще влезе в състояние на съвпадение на ID. Тъй като приемникът мига от ЧЕРВЕНО към ЗЕЛЕНО, той завършва съвпадението на ID.

Въведение във функцията

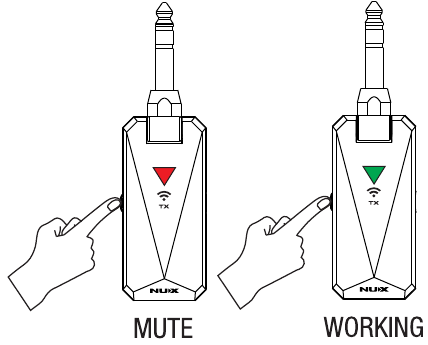

Функция за заглушаване

• Докато B-5RC работи, натиснете веднъж бутона за захранване на предавателя, той ще влезе в MUTE (заглушаване), след което предавателят и приемникът ще покажат ЧЕРВЕНО.
• Натиснете отново бутона за захранване на предавателя, той ще се върне към работно състояние. Предавателят и приемникът ще покажат ЗЕЛЕНО.


Cabletone функция

Докато B-5RC работи, натиснете бутона за захранване на приемника, той ще влезе в режим Cabletone. (Светодиодният индикатор на приемника ще стане "Оранжев".) Той симулира около 21 фута (6,4 метра) дължина на кабелния кондензаторен ефект. (По подразбиране е режим "Regular" (Редовен), ако имате нужда от Cabletone, моля, работете с процеса ръчно.)

Функция за автоматично изключване

Ако няма сигнал до 10 минути, B-5RC ще се изключи автоматично, за да пести енергия на батерията.

ЗАБЕЛЕЖКА: Докато зареждате с USB порт, B-5RC ще спре да работи и ще премине към зареждане на батерията. Светодиодът показва ЧЕРВЕНО при зареждане, докато е напълно заредена, ЧЕРВЕНИЯТ светодиод ще се изключи.

Спецификации

• 2,4 GHz работна честота
• 24bit 44,1 kHz качество на звука
• Предаване на сигнал с ниска латентност, по-малко от < 5ms
• Честотна характеристика 20Hz—20kHz
• THD+ Шум <0,05% 1kHz @ -10dbFS
• Режим на автоматичен сън
• Предавател и приемник: 3.711/500 mAh
• Време на работа на батерията 3,5 часа (приблизително)
• Кутия за захранване: 4000 mAh
• И двете безжични устройства могат да бъдат заредени 3+ пъти
• Размери: 107(Д)x25(Ш)x26(В) mm
• Тегло: 68g

*Спецификациите и външният вид подлежат на промяна без предизвестие.

Изтегли ръководство

Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.

Изтегли Nux B-5RC - 2.4GHz безжична система за китара/бас - Ръководство
