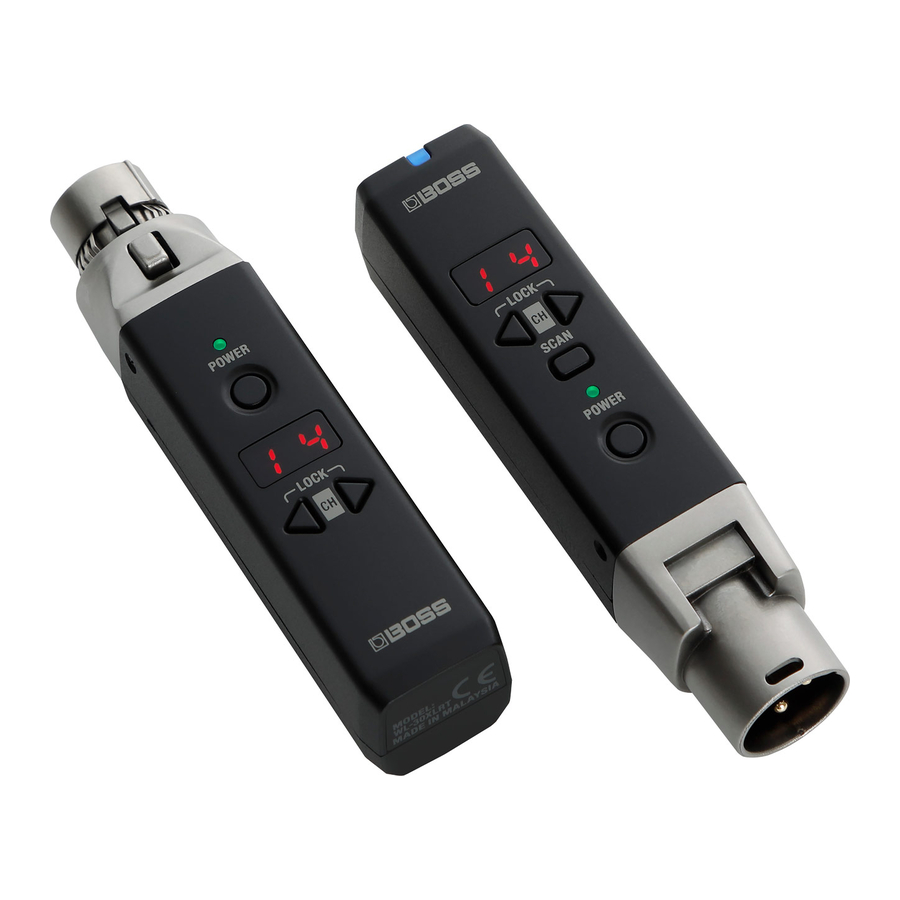

BOSS WL-30XLR - Bezdrátový systém - Manuál

Obsah

1 Příprava přijímače
2 Příprava vysílače
3 Vložení baterie
4 Popis panelu
5 Přijímač (WL-30XLR)
6 Stáhnout návod
7 V jiných jazycích

Příprava přijímače

* Abyste předešli poruchám a selhání zařízení, vždy snižte hlasitost a vypněte všechna zařízení před provedením jakýchkoli připojení.

Vložte baterii
Připojte k mikrofonnímu jacku vašeho mixážního pultu, zesilovače nebo efektové jednotky
* Vypněte fantomové napájení zařízení, ke kterému se připojujete.
Dlouze stiskněte tlačítko [POWER] (zapnutí/vypnutí) na přijímači, dokud se nerozsvítí indikátor POWER (napájení)

Přijímač se zapne.

Stiskněte tlačítko [SCAN] (skenovat) pro vstup do režimu skenování

Automaticky se vyhledá kanál s nejmenším rádiovým rušením. Po dokončení skenování indikátor kanálu zobrazí nalezený kanál.

Příprava vysílače

Vložte baterii
Připojte dynamický mikrofon
* Kondenzátorové mikrofony nelze použít.
Dlouze stiskněte tlačítko [POWER] (zapnutí/vypnutí) na vysílači, dokud se nerozsvítí indikátor POWER (napájení)
Vysílač se zapne.
Pomocí tlačítek [CH] ( ) vyberte stejný kanál jako na přijímači

Při držení mikrofonu neuchopujte část s vysílačem. Mohlo by to způsobit nesprávnou funkci nebo poruchu.
Pokud připevňujete k mikrofonnímu stojanu, použijte klipový držák mikrofonu.

Vložení baterie

* Pokud s bateriemi manipulujete nesprávně, hrozí nebezpečí výbuchu a úniku kapalin. Ujistěte se, že pečlivě dodržujete všechny body týkající se baterií, které jsou uvedeny v letáku "BEZPEČNÉ POUŽÍVÁNÍ PŘÍSTROJE".

Sejměte kryt baterie.
Zatímco stisknete štěrbinu krytu baterie, odsuňte jej.
Vložte baterii a dbejte na správnou polaritu.
Nasaďte kryt baterie.
Zarovnejte kryt baterie, jak je znázorněno na obrázku, a zasuňte jej.

Popis panelu

Přijímač (WL-30XLR)

Název Vysvětlení
1	Indikátor příjmu	Svítí během bezdrátové komunikace.
2	Indikátor kanálu	Indikuje kanál. Po operaci indikátor po chvíli zhasne.
3	Tlačítka [CH] ()	Ručně vyberte kanál přijímače.
4	Tlačítko [SCAN] (skenovat)	Automaticky vybere kanál přijímače.
5	Indikátor POWER (napájení)	Indikuje stav napájení.
		Zelená	Baterie mají dostatečnou zbývající kapacitu.
		Oranžová	Baterie budou vybité za méně než dvě hodiny.
		Červená	Baterie budou vybité za méně než 30 minut. Vyměňte baterie.
6	Tlačítko [POWER] (zapnutí/vypnutí)	Zapíná/vypíná napájení. Zapnutí/vypnutí napájení Při zapnutí: Podržte tlačítko [POWER] (zapnutí/vypnutí), dokud se nerozsvítí indikátor POWER (napájení). Při vypnutí: Podržte tlačítko [POWER] (zapnutí/vypnutí), dokud indikátor POWER (napájení) nezhasne.
7	Konektor OUTPUT (výstup)	Připojte k mixážnímu pultu, zesilovači nebo efektové jednotce.
