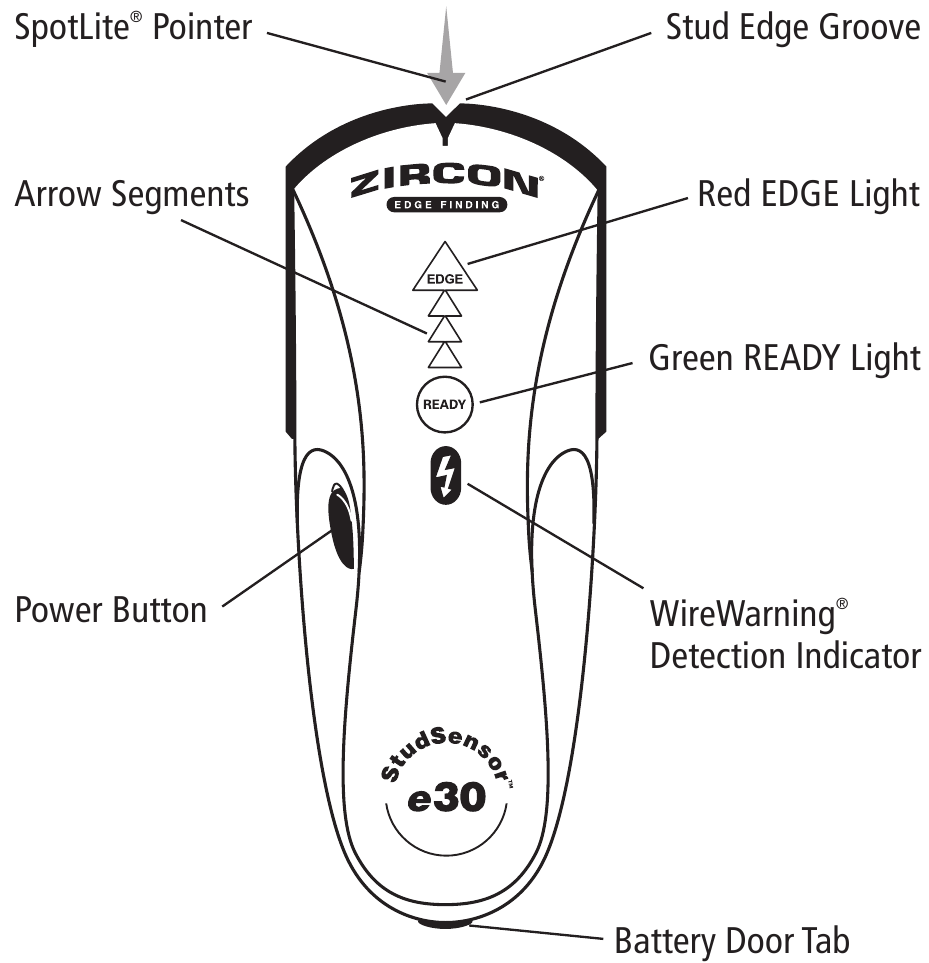

Přehled

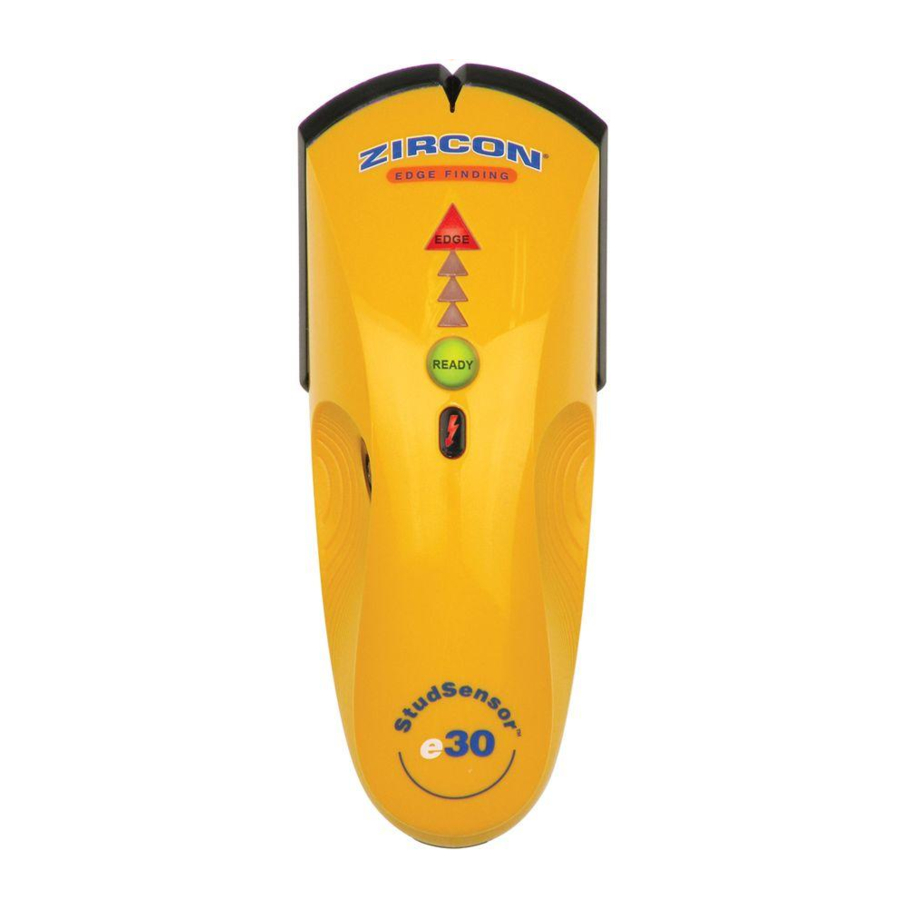

Vyhledávač trámů Zircon StudSensor^™ e30 nachází okraje dřevěných a kovových trámů ve stěnách do hloubky až 19 mm.
Má elegantní, vysoce odolné pouzdro s patentovaným designem úchopu a novým ukazatelem SpotLite^® Pointer.

Detekce WireWarning^® automaticky detekuje a upozorňuje uživatele na vodiče pod napětím. Při detekci střídavého napětí se rozsvítí ikona AC WireWarning^®.

INSTALACE BATERIE

Zatlačte na jazýček dvířek baterie ve spodní části nástroje a otevřete dvířka. Vložte novou 9V baterii tak, aby se kladný (+) a záporný (-) pól shodovaly s ikonami vytištěnými na zadní straně. Zacvakněte baterii na místo a nasaďte dvířka.

PROVOZNÍ TIPY

Pozice nástroje: Pro správné použití vždy položte skener naplocho na povrch před zapnutím napájení.
Napájení: Během používání nepřetržitě stiskněte a podržte tlačítko Power (napájení).
Provoz: Pohybujte jednotkou pomalu a udržujte ji naplocho na stěně. Nekývejte, nenaklánějte ani nezvedejte ji.

Pokud dostáváte nepravidelné výsledky skenování, může to být způsobeno vlhkostí, vlhkostí uvnitř dutiny stěny nebo sádrokartonu nebo nedávno nanesenou barvou nebo tapetou, která ještě zcela nezaschla. I když vlhkost nemusí být vždy viditelná, bude rušit senzory nástroje. Nechte stěnu několik dní vyschnout.

PRÁCE S RŮZNÝMI MATERIÁLY

Čerstvě natřené stěny: Po aplikaci může trvat týden i déle, než zaschnou.

Tapety: StudSensor^™ e30 funguje normálně na stěnách pokrytých tapetami nebo látkou, pokud materiály nejsou z kovové fólie, neobsahují kovová vlákna nebo jsou po aplikaci stále mokré. Latě a omítka: Vzhledem k nepravidelnostem v tloušťce omítky se tento nástroj nedoporučuje používat na latě a omítku.

StudSensor^™ e30 nemůže skenovat dřevěné trámy a nosníky přes keramické dlaždice nebo koberce a podložky.

Poznámka: Hloubka snímání a přesnost se mohou lišit v závislosti na vlhkosti, obsahu materiálů, struktuře stěny a barvě.

Nespoléhejte se výhradně na detektor pro lokalizaci předmětů za skenovaným povrchem. Použijte další informační zdroje, které vám pomohou lokalizovat předměty před proniknutím do povrchu.
Mezi takové další zdroje patří stavební plány, viditelné body vstupu trubek a kabelů do stěn, například v suterénu, a standardní postupy rozestupů trámů 41 a 61 cm.

HLEDÁNÍ TRÁMU

Vždy skenujte trámy se skenerem položeným naplocho na stěně. Položte nástroj naplocho na stěnu, poté stiskněte a podržte tlačítko Power (napájení). Nepohybujte jednotkou, dokud není dokončena kalibrace. Po dokončení kalibrace se rozsvítí zelené světlo READY (připraveno).

Stále držte tlačítko Power (napájení) a poté pomalu posouvejte jednotku vodorovně po stěně, doleva nebo doprava. Když se začnete přibližovat k trámu, začnou se rozsvěcet segmenty šipky.

Když svítí horní červené světlo EDGE (okraj), svítí ukazatel SpotLite^® Pointer a ozve se stálý tón, našli jste okraj trámu. Označte toto místo.

Aniž byste uvolnili tlačítko Power (napájení), pokračujte ve skenování za označené místo, dokud červené světlo EDGE (okraj) nezhasne. Posuňte jednotku v opačném směru, abyste našli druhý okraj trámu.

Označte toto druhé místo. Střed trámu je vycentrován mezi oběma značkami.

DETEKCE WIREWARNING

Detekce WireWarning^® funguje nepřetržitě. Při detekci střídavého napětí se rozsvítí indikátor detekce WireWarning^®. Pokud skenování začne nad vodičem pod napětím, indikátor detekce WireWarning^® bude nepřetržitě blikat. Za těchto okolností nebo kdykoli je přítomno střídavé napětí, buďte velmi opatrní.

Lokátory elektrického pole nemusí detekovat vodiče pod napětím, pokud jsou vodiče více než 51 mm od skenovaného povrchu, uzavřeny v potrubí, přítomny za stěnou z překližky nebo kovovým obkladem stěny, nebo pokud je v prostředí nebo na skenovaném povrchu vlhkost.

NEPŘEDPOKLÁDEJTE, ŽE VE STĚNĚ NEJSOU ŽÁDNÉ ELEKTRICKÉ VODIČE POD NAPĚTÍM. NEPODNIKEJTE ŽÁDNÉ AKCE, KTERÉ BY MOHLY BÝT NEBEZPEČNÉ, POKUD STĚNA OBSAHUJE ELEKTRICKÝ VODIČ POD NAPĚTÍM. PŘED PRONIKNUTÍM DO POVRCHU VŽDY VYPNĚTE ELEKTRICKÉ NAPÁJENÍ, PLYN A VODU. NEDODRŽENÍ TĚCHTO POKYNŮ MŮŽE ZPŮSOBIT ÚRAZ ELEKTRICKÝM PROUDEM, POŽÁR A/NEBO VÁŽNÉ ZRANĚNÍ NEBO ŠKODY NA MAJETKU.

PROVOZNÍ UPOZORNĚNÍ

V závislosti na blízkosti elektrického vedení nebo potrubí k povrchu stěny je může StudSensor^™ e30 detekovat stejným způsobem jako trámy. Při zatloukání hřebíků, řezání nebo vrtání do stěn, podlah a stropů, které mohou tyto předměty obsahovat, je třeba vždy dbát opatrnosti.

Abyste se vyhnuli překvapením, pamatujte, že trámy nebo nosníky jsou obvykle rozmístěny ve vzdálenosti 41 cm nebo 61 cm a mají šířku 38 mm. Cokoli bližšího nebo jiné šířky nemusí být trám, nosník nebo protipožární bariéra.

Při práci v blízkosti elektrických vodičů vždy vypněte napájení.

UŽITEČNÉ RADY

Viz také PROVOZNÍ TIPY

Situace	Pravděpodobné příčiny	Řešení
Žádné indikace	V této oblasti nejsou žádné trámy. V jednotce není baterie.	Posuňte se o 12–13 cm doleva nebo doprava a začněte znovu. Před použitím je nutné vložit 9V baterii.
Světla začnou blikat a jednotka opakovaně pípá	Nástroj byl kalibrován nad trámem nebo na husté části stěny. Nástroj se během skenování naklonil nebo zvedl.	Vypněte skener, posuňte se o 5–8 cm, stiskněte tlačítko Power (napájení) a začněte znovu. Na drsných površích položte na stěnu tenký karton a skenujte přes něj, abyste skener posouvali plynuleji.
Detekuje jiné objekty kromě trámů Nachází více cílů, než by mělo být	Elektrické vedení a kovové nebo plastové trubky mohou být blízko nebo se dotýkat zadního povrchu stěny.	Zkontrolujte další trámy ve stejných rozestupech na obou stranách (30, 41 nebo 61 cm) nebo stejný trám na několika místech přímo nad nebo pod první skenovanou oblastí. Při zatloukání hřebíků, řezání nebo vrtání do stěn, podlah a stropů, kde se tyto předměty mohou nacházet, buďte OPATRNÍ.

SpotLite, StudSensor, WireWarning a Zircon jsou ochranné známky nebo registrované ochranné známky společnosti Zircon Corporation.

Nejaktuálnější pokyny naleznete na www.ZirconEurope.com.

OMEZENÁ ZÁRUKA 2 ROKY

Společnost Zircon Corporation ("Zircon") zaručuje, že tento produkt bude bez vad materiálu a zpracování po dobu dvou let od data zakoupení. Jakýkoli vadný produkt v záruce vrácený na místo zakoupení s dokladem o datu zakoupení bude vyměněn dle uvážení prodejce.

Tato záruka se vztahuje pouze na elektronické obvody a původní pouzdro produktu a výslovně vylučuje poškození způsobené zneužitím, nepřiměřeným používáním nebo nedbalostí. Tato záruka nahrazuje všechny ostatní záruky, výslovné nebo implicitní, a žádná jiná prohlášení nebo nároky jakékoli povahy nezavazují společnost Zircon. Jakékoli implicitní záruky vztahující se na tento produkt jsou omezeny na dvouleté období po jeho zakoupení.
