Úvod

Vážený zákazníku,

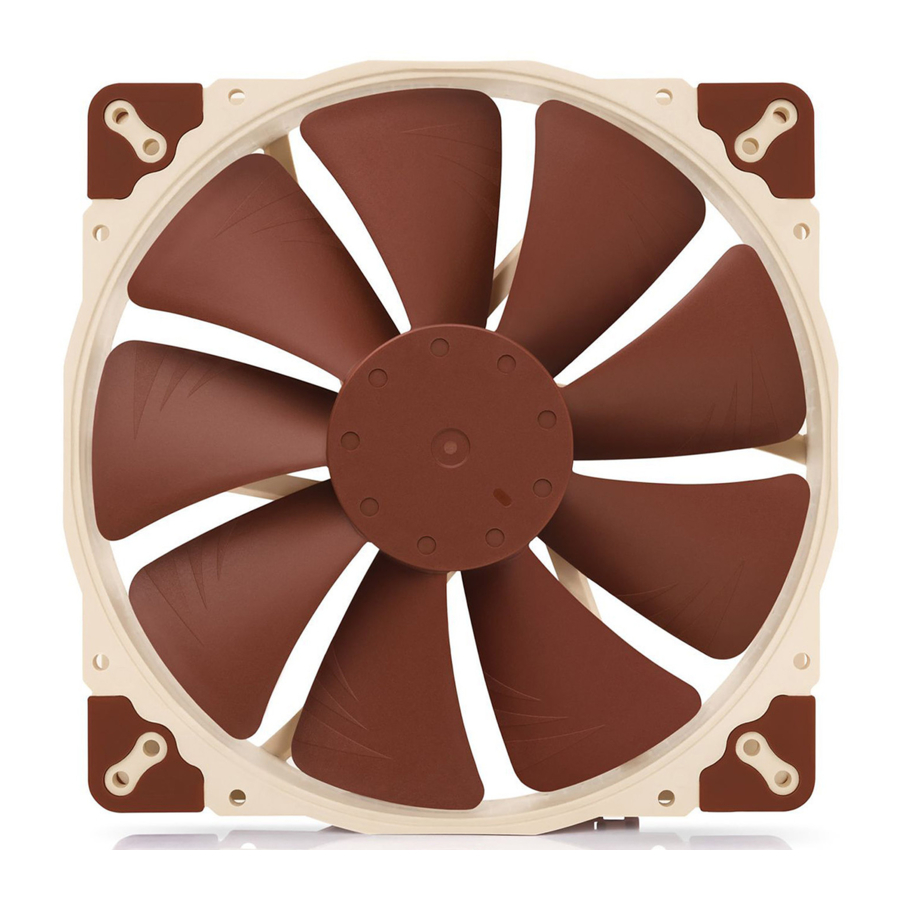

Blahopřejeme vám k výběru Noctua NF-A20 5V.
My ve společnosti Noctua se vždy snažíme dosáhnout vynikajícího tichého chlazení bez ohledu na to, zda se jedná o velký 200mm ventilátor nebo malý 40mm. Proto NF-A20 5V obsahuje mnoho funkcí a pokročilých aerodynamických konstrukčních opatření z našich oceňovaných větších modelů, což z něj činí pravděpodobně nejdůkladněji optimalizovaný 200mm ventilátor na trhu.
Každý ventilátor Noctua je dvakrát zkontrolován naším týmem kontroly kvality, zda funguje bezchybně, než opustí továrnu, a jsem si jistý, že budete schopni vnímat část výzkumu, pozornosti a péče, kterou jsme vložili do výroby tohoto produktu.
Užijte si svůj NF-A20 5V!
S pozdravem,

Roland Mossig, generální ředitel společnosti Noctua

Instalace

Pokud vyměňujete stávající ventilátor, je obvykle nejlepší použít šrouby (nebo jiné montážní mechanismy) použité pro původní ventilátor.
V závislosti na aplikaci může být také možné použít dodané montážní šrouby nebo silikonové antivibrační úchyty.

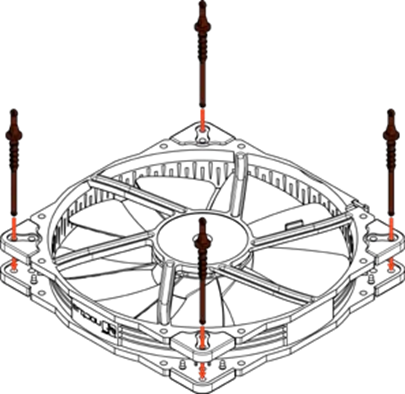

Pro instalaci ventilátoru pomocí antivibračních úchytů NA-AV3 nejprve protáhněte stranu F montážními otvory ventilátoru, dokud nebude západka 1 zcela protažena prvním otvorem.

Protáhněte západku 1 pouze prvním otvorem. Nepřetěžujte úchyty protažením západky 5 protilehlým otvorem!

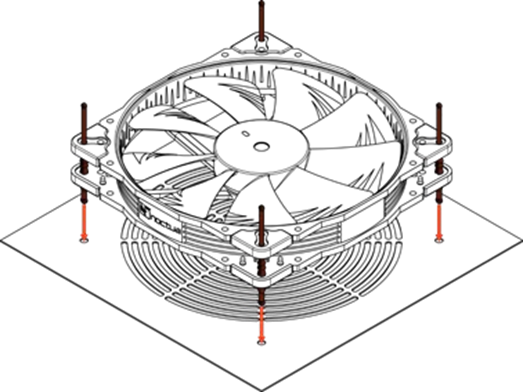

Poté protáhněte stranu C montážními otvory skříně.

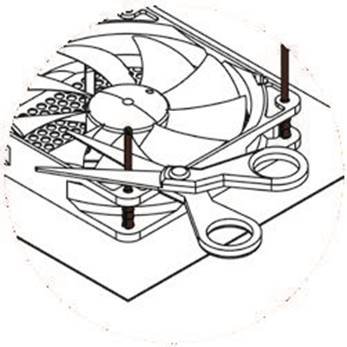

Pokud dlouhé konce úchytů překážejí, můžete je po instalaci odstřihnout nůžkami.

Poznámka: to pak ztíží jejich opětovnou instalaci v budoucnu.

Připojení

NF-A20 5V je 5V ventilátor a nelze jej provozovat při 12V a při použití s typickými 12V zdroji napájení, jako jsou headery ventilátorů na základní desce PC, dojde k jeho poškození.

NF-A20 5V je vybaven standardním 3pinovým konektorem ventilátoru. Upozorňujeme však, že ventilátor lze také připojit ke standardním 4pinovým headerům ventilátorů.

Pokud chcete ventilátor provozovat na USB napájecích zdrojích, jako jsou zařízení s USB hostitelskými porty, powerbanky nebo USB napájecí zdroje, použijte prosím přiložený napájecí adaptér NA-AC7 USB. Upozorňujeme, že NA-AC7 musí být používán výhradně s ventilátorem NF-A20 5V, protože jeho použití s jinými ventilátory nese riziko poškození citlivých USB hostitelských zařízení.

Pokud chcete ventilátor připojit k jiným headerům ventilátorů, použijte prosím dodanou sadu adaptérů OmniJoin, jak je popsáno níže.

Ventilátor je vybaven krátkým 20cm primárním kabelem, který vám pomůže minimalizovat nepořádek v kabelech v typických aplikacích. Pokud potřebujete delší kabel, přidejte prosím dodané 30cm prodloužení (NA-EC2).

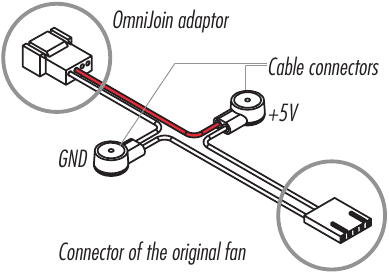

Použití sady adaptérů OmniJoin

Dodávaná sada adaptérů OmniJoin vám umožňuje snadno připojit NF-A20 5V k proprietárním headerům ventilátorů.

Nejprve identifikujte jednotlivé vodiče adaptéru OmniJoin a původního ventilátoru. Adaptér OmniJoin používá černou pro zem (GND) a červenou pro +5V.

Černý vodič adaptéru musí být spojen s původním vodičem GND a červený kabel adaptéru s původním vodičem +5V. Mnoho kabelů ventilátorů používá stejné barvy jako adaptér OmniJoin, ale upozorňujeme, že to nelze zaručit, proto se ujistěte, že jste správně identifikovali vodiče GND a +5V původního ventilátoru.

V případě pochybností se obraťte na manuál dodaný se zařízením nebo kontaktujte výrobce zařízení.

Ujistěte se, že jste správně identifikovali vodiče GND a +5V původního ventilátoru!

Po identifikaci jednotlivých vodičů pokračujte následujícími kroky pro instalaci adaptéru OmniJoin:

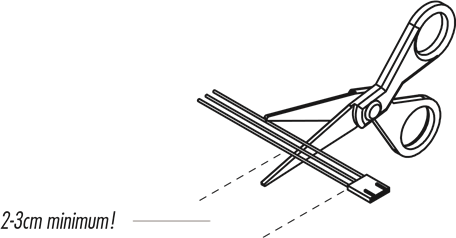

Krok 1
Odstřihněte konektor ventilátoru, který byl původně použit v zařízení. Ujistěte se, že jste kabel neustřihli přímo u konektoru, měl by zbýt alespoň 2-3 cm kabelu:

Krok 2
Poté vezměte jeden z dodaných kabelových konektorů a vložte vodič GND původního kabelu a černý vodič adaptéru OminJoin do dvou otvorů kabelového konektoru. Ujistěte se, že jsou oba vodiče plně zasunuty a zatlačeny až dozadu.

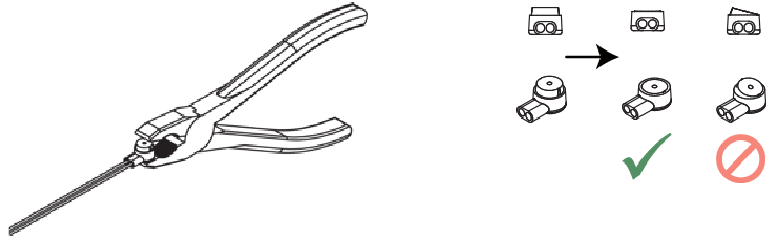

Krok 3
Poté pomocí plochých kleští zatlačte žluté tlačítko kabelového konektoru. Ujistěte se, že tlačítko není zaseknuté a je zatlačeno až dolů. Pokud je tlačítko zaseknuté, zatlačte jej dolů z obou stran kabelového konektoru pomocí plochých kleští.

Opakujte kroky 2 a 3 pro +5V vedení.

Po upevnění kabelu původního ventilátoru k adaptéru OmniJoin pomocí kabelových konektorů jednoduše připojte NF-A20 5V k adaptéru, abyste jej mohli používat ve svém zařízení.

Čištění a údržba

Pro zachování maximálního výkonu pravidelně čistěte ventilátory pomocí prachovky, mírně navlhčené tkáně nebo stlačeného vzduchu. Dávejte pozor, abyste nepoužívali příliš velkou sílu, aby nedošlo k poškození ventilátoru. Nepoužívejte vysavač, protože by mohl na ventilátor působit nadměrnou silou.

Pro zajištění bezchybného provozu po mnoho let používání je prémiové ložisko SSO2 ventilátoru NF-A20 5V plně utěsněno, aby se zabránilo vnikání jemných prachových částic.

Upozorňujeme, že ventilátor není navržen tak, aby jej uživatel rozebíral. Odstranění oběžného kola z rámu poruší těsnění ložiska a povede ke ztrátě záruky.

Záruka a podpora

I u vysoce kvalitních produktů a přísné kontroly kvality nelze zcela vyloučit možnost vad.

Proto se snažíme poskytovat nejvyšší možnou úroveň spolehlivosti a pohodlí tím, že nabízíme záruční dobu 6 let a přímý, rychlý a přímočarý servis RMA.

Pokud se setkáte s jakýmikoli problémy s vaším NF-A20 5V, neváhejte kontaktovat náš tým podpory (support@noctua.at).

Tento dokument obsahuje některé pokyny pro instalaci, provoz a čištění vašeho NF-A20 5V.
Pokud máte další otázky, náš tým podpory (support@noctua.at) vám rád kdykoli pomůže.
Podívejte se také na pravidelně aktualizované často kladené otázky na našich webových stránkách: http://www.noctua.at/faqs

Prémiové chladicí komponenty společnosti Noctua, navržené v Rakousku, jsou mezinárodně proslulé svou vynikající tichostí, výjimečným výkonem a důkladnou kvalitou.

Ventilátory a chladiče Noctua, které získaly více než 6000 ocenění a doporučení od předních hardwarových webů a časopisů, si vybírají více než sto tisíc spokojených zákazníků po celém světě.
