AIYIMA H1 2.1 Manuál sluchátkového zesilovače

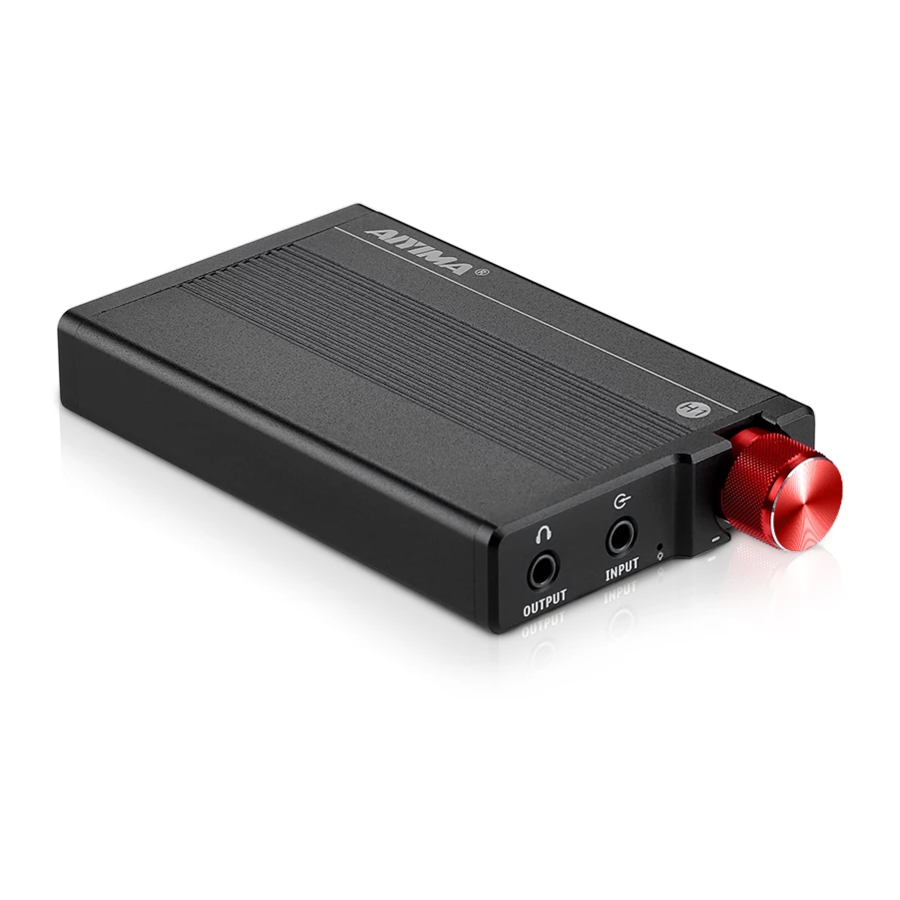

Pokyny pro přední a zadní panel
- Rozhraní sluchátkového výstupu
- Rozhraní pro vstup zdroje zvuku (Mobilní telefony, počítače, tablety atd.)
- Indikátor zapnutí a vypnutí napájení
- Knoflík pro zapnutí / vypnutí / nastavení hlasitosti (zvýšení hlasitosti po směru hodinových ručiček / snížení hlasitosti proti směru hodinových ručiček)
- Indikátor nabíjení (Barva je červená při nabíjení / Plná zelená)
- Nabíjecí rozhraní Type-C
Provozní kroky
- Ujistěte se, že je knoflík hlasitosti v minimálním stavu.
- Připojte zdroj zvuku, který chcete použít, k odpovídajícímu vstupnímu rozhraní.
- Připojte sluchátka k odpovídajícímu výstupnímu rozhraní.
- Otočením knoflíku ve směru hodinových ručiček zapněte napájení.
- Nasaďte si sluchátka a zvolte si mírnou hlasitost.
Parametry specifikace
Maximální výstupní úroveň 170mW/32Ω zátěž
Impedance zátěže 16-300Ω
Pracovní napětí DC 2.8-4.2V
Nabíjecí napětí DC 5V
Frekvenční odezva 20Hz-20KHz (±0.1dB)
THD 0.03%
SNR 111dB
Velikost produktu D110*Š62*V17mm
Hmotnost stroje 202g
Velikost balení D135*Š70*V31mm
Běžné problémy
Otázka: Mám zapojené všechny kabely, ale žádný zvukový výstup?
A:
- Zkontrolujte, zda svítí indikátor POWER (napájení). Pokud ne, zapněte knoflík POWER (napájení). Po otočení knoflíku zapnutí napájení indikátor stále nesvítí. Zkontrolujte, zda je baterie správně nainstalována a zda není vybitá, nebo připojte nabíječku a chvíli počkejte, než to zkusíte znovu.
- Pokud indikátor svítí, zkontrolujte, zda je knoflík VOL (hlasitost) v minimálním stavu. Pokud je otočen ve směru hodinových ručiček v minimálním stavu, je to normální.
- Pokud jsou obě výše uvedené možnosti normální, zkontrolujte, zda je přehrávací zařízení vstupního zdroje pozastaveno, ztlumeno nebo na minimální hlasitosti.
Otázka: Když připojím svůj mobilní telefon, mohu přímo přijmout hovor, když mi někdo volá?
A: Ano, za předpokladu, že vstupní linka musí být duální 4-sekční a 3,5mm hlava a sluchátka 4-sekční a 3,5mm s funkcí mikrofonu.
Otázka: Proč svítí indikátor napájení, ale není slyšet žádný zvuk?
A: Zkontrolujte, zda je zdroj zvuku správně připojen, zda je přehrávač ztlumený / pozastavený, baterie je příliš slabá.
Otázka: Proč po zapojení vstupní linky nepřehrává zdroj zvuku, sluchátka budou mít velký bzukot?
A: Když se nepoužívá stíněná signální linka bez zátěže, rušivé signály vstoupí do stroje pro zesílení. Pokud ten zvuk nesnášíte, doporučuje se vyměnit stíněnou signální linku nebo odpojit signální linku.
Otázka: Moje impedance sluchátek je 200 Ω, může to řídit?
A: Naše teorie návrhu stroje je, že Ω impedance sluchátek může podporovat 16-300, 200 Ω není vůbec žádný problém.
Kroky pro demontáž a montáž baterie
Krok 1: Pomocí dodaného šroubováku nejprve odstraňte dva šrouby zadního panelu a poté vyjměte zadní panel po úplném uvolnění šroubů.
Krok 2: Srovnejte kladné a záporné póly baterie, poté ji nainstalujte do stroje, nainstalujte zadní panel a zajistěte šrouby!
- Před montáží baterie se ujistěte, že je napájení vypnuté.
- Prosím, neumisťujte stroj do prostředí s vysokou teplotou a vlhkostí.
- Vyberte si nabíječku od běžného výrobce, podřadná nabíječka může poškodit váš stroj.
Shenzhen Yima Technology Co.,Ltd
Webové stránky: www.aiyima.com;
E-mail: sale@aiyima.com
Telefon: 86-0755-28268551
VK: https://vk.com/aiyima
Umístění: 4F, Building 7 Hekan industrial park. Wuhe south road 41. Long-Gang district.
ShenZhen. CHINA. 518000
