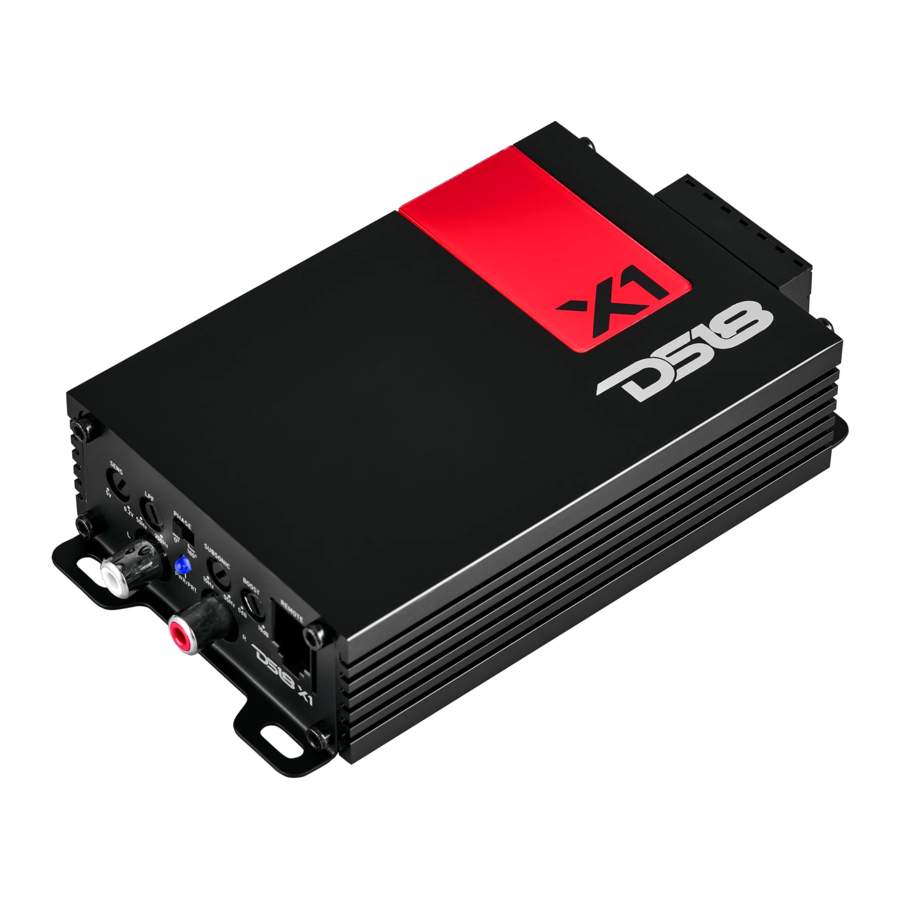

DS18 X1, X2, X4, X4XL Manual

ÚVOD

Zesilovač DS18 X je navržen pro vysoce kvalitní reprodukci zvuku pro audiofily i běžné posluchače.
Tento zesilovač nabízí možnost přizpůsobit zvuk tak, aby co nejlépe vyhovoval vašim reproduktorům a preferencím poslechu díky plně variabilní výhybce.
Tento zesilovač lze také použít ve spojení s externími pasivními nebo aktivními výhybkami, v závislosti na složitosti systému. Sklon 12 dB na oktávu nabízí strmý útlum nad nebo pod zvolenou frekvencí.
Zesilovače řady X jsou vybaveny ochrannými obvody proti přetížení, zkratu, přehřátí, nízkému napětí, vysokému napětí a obrácené polaritě. Ty jsou navrženy tak, aby chránily zesilovač před nesprávným použitím a poruchou.
Důrazně se doporučuje odborná instalace autorizovaným prodejcem zesilovačů DS18/X Series!
V opačném případě nemusí být výkon vašeho nového zařízení uspokojivý. V případě, že se rozhodnete provést instalaci sami, přečtěte si a velmi pečlivě dodržujte tento návod. Pokud tak neučiníte, může dojít k narušení integrity tohoto produktu, vašeho automobilu a případně ke ztrátě záruky na produkt.
Zesilovače se obvykle montují do prostoru pro zavazadla/kufru automobilu nebo SUV a pod nebo za sedadlo většiny pickupů.
Vyberte umístění, které zajistí dostatečné větrání zesilovače. Vyhněte se montáži zesilovače s žebry směřujícími dolů.
Žebra by měla směřovat nahoru, buď vertikálně, nebo horizontálně. Zesilovač zajistěte dodanými šrouby.

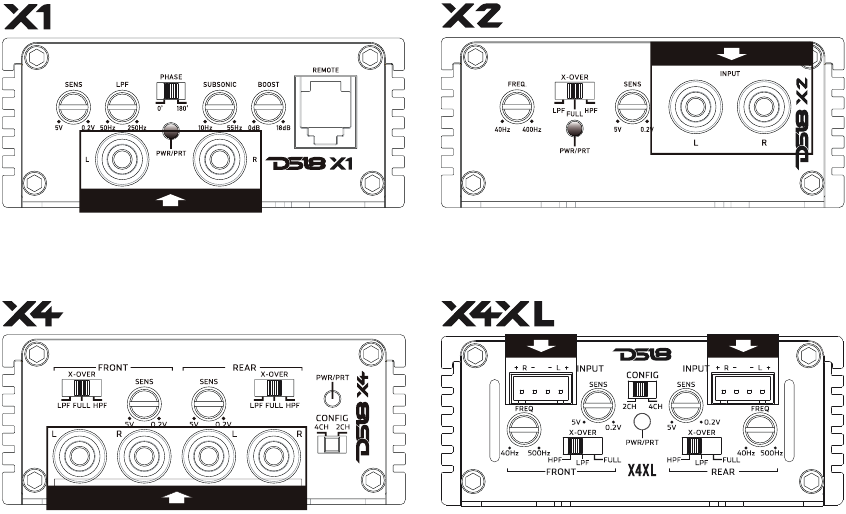

VSTUP

VSTUPNÍ SEKCE
Vzhledem k široké škále konfigurací výstupu hlavní jednotky mají všechny zesilovače DS18/X Series nastavitelnou vstupní citlivost "Gain" (Zisk). Zisk není ovládání hlasitosti nebo omezení výkonu jako u škrticí klapky. Zvyšuje citlivost zesilovače na vstup ze sterea. Při zvýšeném zisku dosáhne zesilovač plného výstupu při nižším nastavení hlasitosti na přehrávači. Při vyšším nastavení zisku se zesilovač stává citlivějším i na hluk z elektrického systému automobilu. Snažte se provozovat zisk na nejnižším možném nastavení pro váš systém.
Neexistuje správné nastavení zisku. Protože reproduktory vyžadují různý výkon, aby dosáhly stejného výstupu, je nejčastěji nutné použít zisky k vyrovnání těchto rozdílů. Pokud byste se pokusili nastavit všechny zisky na polovinu, pravděpodobně byste zjistili, že systém nezní příliš dobře. Použití dobrého úsudku a pečlivý poslech každého reproduktoru je stále nejlepší způsob, jak vyladit systém.

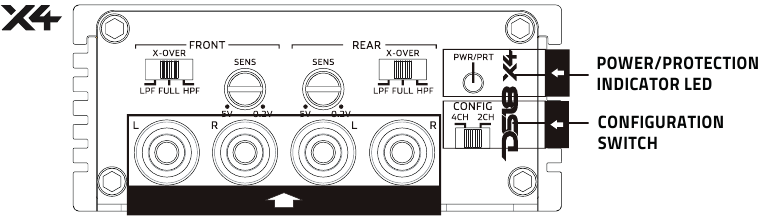

LED INDIKÁTOR NAPÁJENÍ/OCHRANY

Když je zesilovač zapnutý a v dobrém provozním stavu, rozsvítí se zelená LED dioda. Pokud zesilovač aktivuje svůj ochranný režim, rozsvítí se červená LED dioda. Pokud váš zesilovač vstoupí do ochranného režimu, podívejte se do příručky pro odstraňování problémů, kde najdete možná řešení.

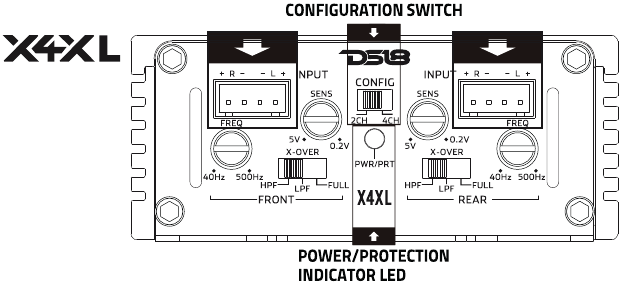

KONFIGURAČNÍ PŘEPÍNAČ

X4 a X4XL lze použít v konfiguraci se 2 nebo 4 kanálovými vstupy. Přepínač kanálů zajistí, že zesilovač bude funkční na všech kanálech pomocí 2 nebo 4 RCA vstupů.

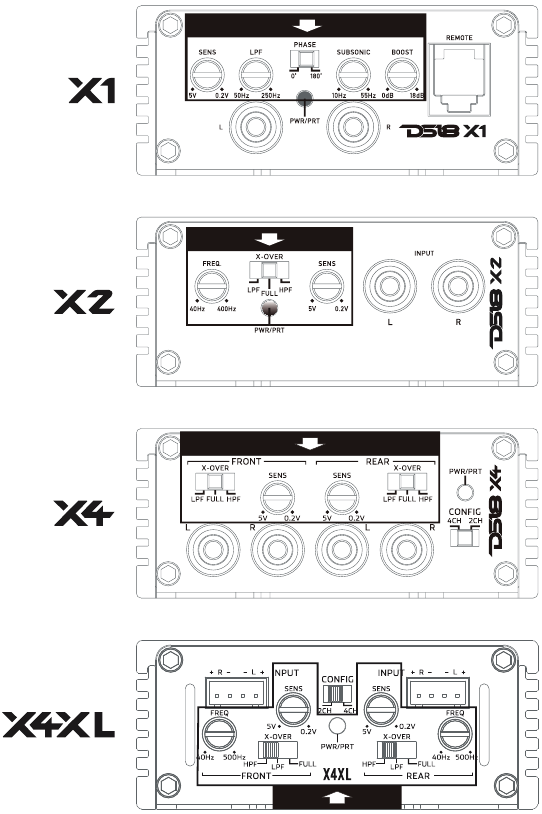

OVLÁDACÍ PRVKY VÝHYBKY

Bez řádné filtrace je výškový reproduktor náchylný k poškození basovými tóny, zatímco výkon subwooferu může znít nepřirozeně při přehrávání středních tónů. Úlohou výhybky je přesně odstranit tyto nežádoucí zvuky ze systému reproduktorů.
Jak asi tušíte, tento proces vyžaduje pečlivé úpravy, které zaručí, že každý reproduktor bude produkovat vhodné zvuky bez jakýchkoli znatelných "děr" nebo slabých míst v audio spektru.

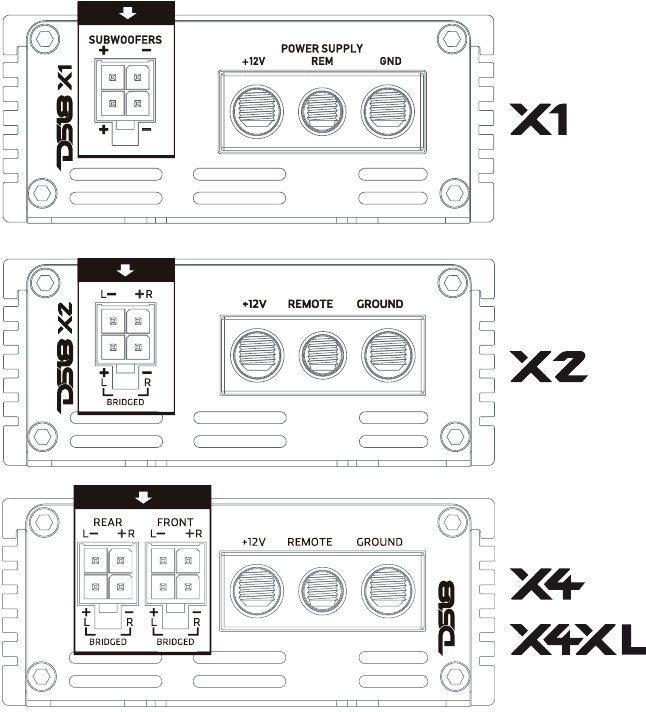

REPRODUKTOROVÉ VÝSTUPY

Tyto zesilovače využívají vícekanálový design, což znamená, že mají více kanálů reproduktorových výstupů pro vylepšené audio možnosti. Zahrnutí rychlospojek pro připojení reproduktorů zjednodušuje proces nastavení.
Je naléhavé, abyste k tomuto připojení přistupovali s přesností. Začněte odizolováním vodiče, zkroucením odhalených vodičů a jejich vložením do blokové svorky. Dbejte na to, abyste se vyhnuli jakýmkoli volným nebo roztřepeným pramenům vodiče, a pevně utáhněte šroub s plochou hlavou na svorce, aby vodič bezpečně držel na místě.
Kromě toho mějte na paměti, že pokud se vodiče někdy setkají, zesilovač automaticky aktivuje svůj ochranný režim. Je důležité, abyste byli dobře obeznámeni s celkovou ohmovou zátěží, než zahájíte jakékoli připojení.

INSTALACE

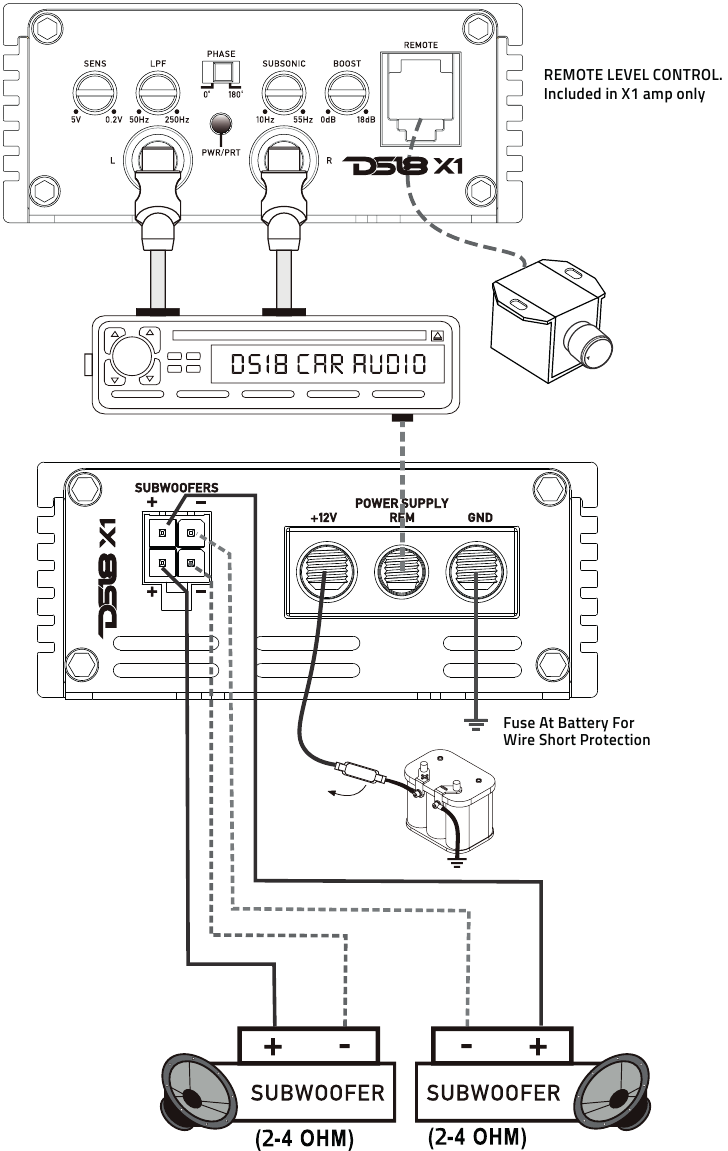

X1

POZNÁMKA
Pokud připojíte pouze 1 subwoofer, ať už na reproduktorových výstupech č. 1 nebo č. 2, maximální impedance subwooferu by neměla překročit 1 ohm. Pokud připojíte 2 subwoofery, ať už na reproduktorových výstupech č. 1 a č. 2, maximální požadovaná impedance každého subwooferu by neměla překročit 2 ohmy.

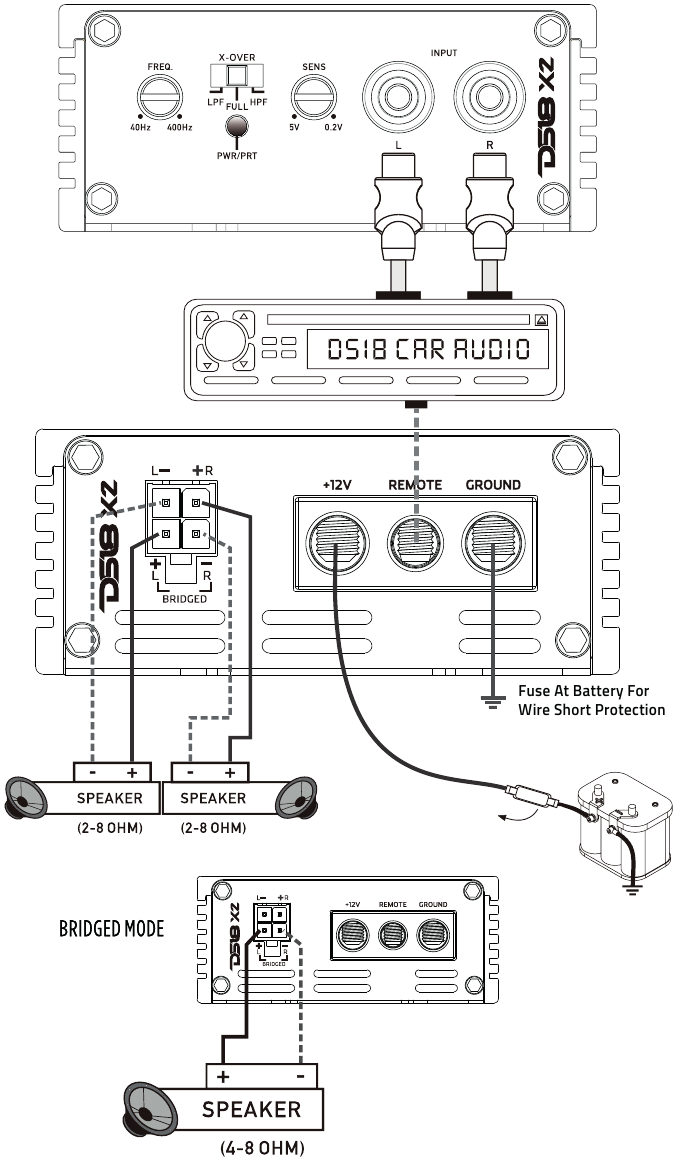

X2

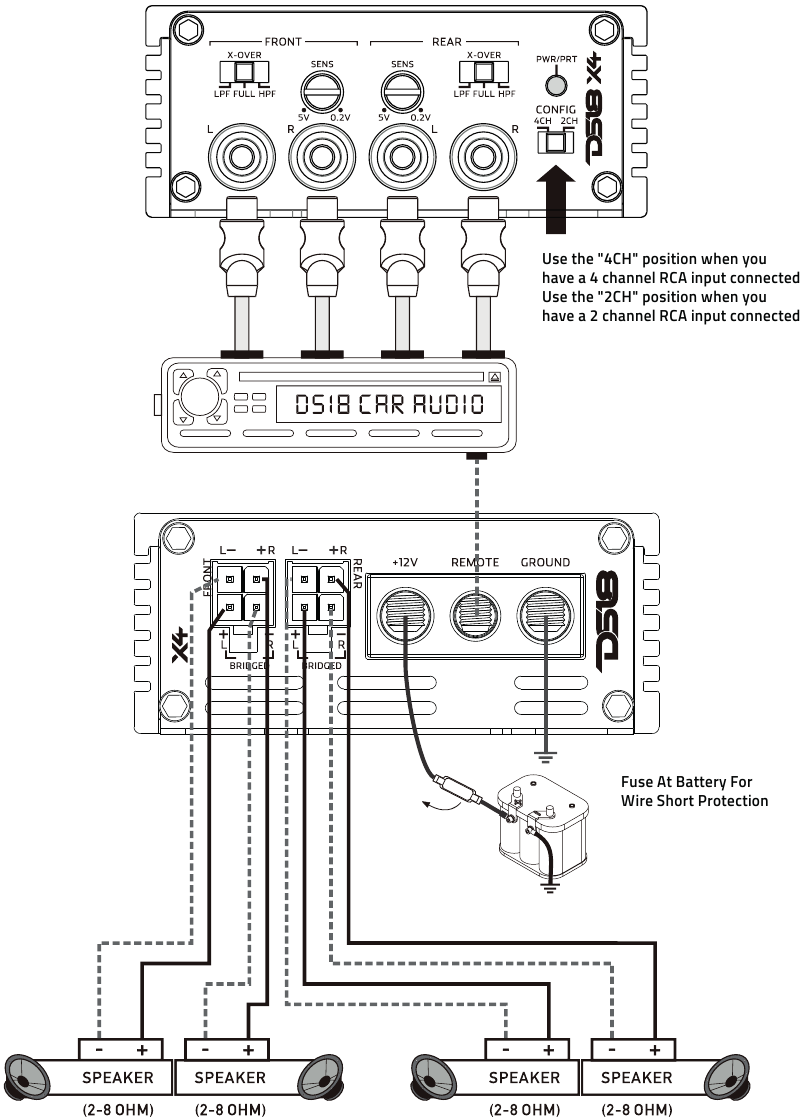

X4

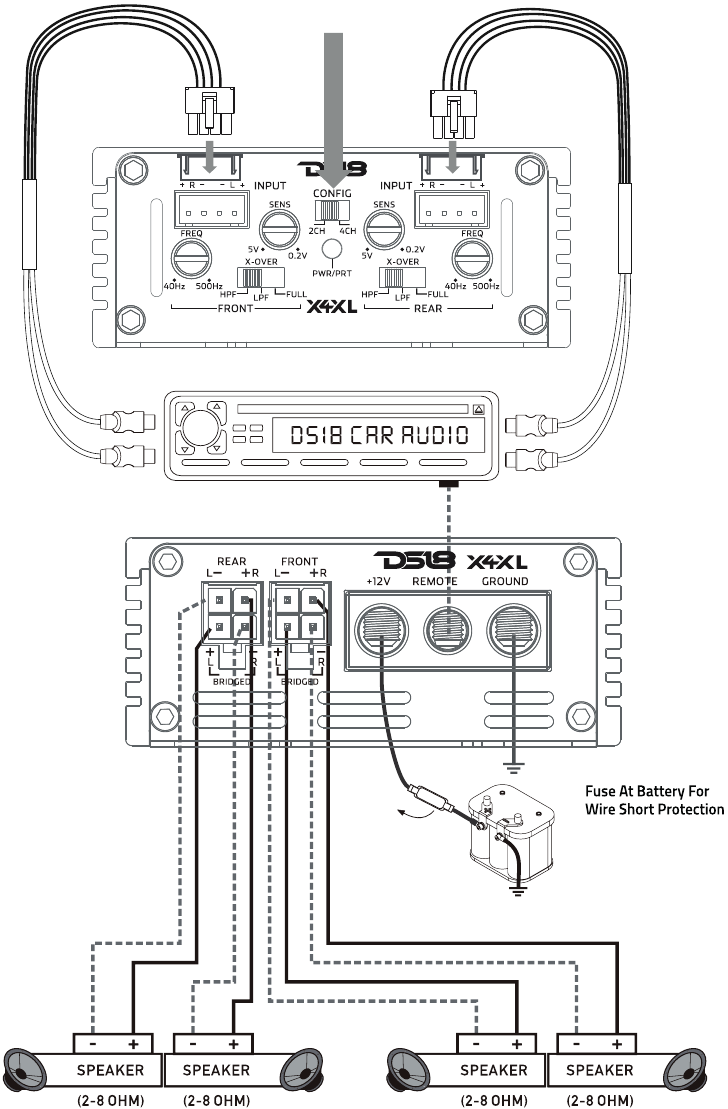

X4XL
Použijte pozici "4CH" (4kanálový), když máte připojený 4kanálový RCA vstup
Použijte pozici "2CH" (2kanálový), když máte připojený 2kanálový RCA vstup

1. Než začnete, odpojte záporný kabel od baterie. Zabalte konec páskou, aby byl izolován od baterie.
2. Veďte kabel vhodné tloušťky od baterie k zesilovači. Pečlivě si naplánujte tuto část instalace. Tento kabel bude vést velmi vysoký proud. Pokud by se zkratoval na karoserii a nebyl řádně jištěn, mohl by se vznítit.
3. Připojte napájecí kabel k baterii pomocí pojistky schopné zvládnout celkovou proudovou zátěž všech připojených zesilovačů. Zatím pojistku neinstalujte. Počkejte až do konce. Umístěte pojistku co nejblíže k baterii. Pokud je pojistka dále než 18 palců (délka vodiče) od baterie, měli byste přehodnotit umístění vodiče a pojistky.
4. Najděte nejbližší čistou kovovou oblast k zesilovači pro uzemnění. Obrouste, obruste nebo oškrábejte veškerý lak a spodní nátěr z karoserie a bezpečně přišroubujte uzemnění na místo. Doporučuje se otestovat uzemnění ohmmetrem mezi zemnicím kabelem a záporným kabelem baterie, abyste zajistili dobré připojení s nízkým odporem. Některé slitiny používané v některých moderních automobilech nenabízejí nejlepší uzemnění. Pokud se domníváte, že tomu tak je, poraďte se s výrobcem vozidla.
5. Veďte kabel reproduktoru k reproduktorům. Doporučuje se v tomto okamžiku ponechat nějaký kabel navíc! Můžete to uklidit později.
6. Pokud jste tak ještě neučinili, namontujte nyní zesilovač.
7. Připojte napájení a zem k zesilovači (pojistku u baterie byste měli instalovat až po tomto kroku).
8. Připojte vzdálený kabel od hlavní jednotky k zesilovači. Nyní je vhodná chvíle poprvé zapnout zesilovač a ujistit se, že se správně zapne a nepřejde do ochrany.
9. Připojte kabely reproduktorů k zesilovači a reproduktorům (nejprve se ujistěte, že je zesilovač vypnutý) a ujistěte se, že je polarita (+ a -) správná.
10. Připojte RCA konektory k zesilovači.
11. V tuto chvíli dvakrát zkontrolujte ovládání zesilovače. Ujistěte se, že je vše správně nastaveno pro váš systém.
12. Nyní jste připraveni si ho poprvé přehrát. Nejlepší je nechat zisk nejprve úplně stažený. Začněte s nízkou hlasitostí hlavní jednotky a postupně ji zvyšujte.
13. Nyní můžete vyladit zesilovač. Nespěchejte a provádějte vždy pouze jednu úpravu. Může trvat nějakou dobu, než se systém plně nastaví. Během této doby odebírá zesilovač proud z baterie. Měli byste čas od času zkontrolovat napětí baterie a dobít ji, pokud klesne. To je vše. Jste hotovi, bavte se!

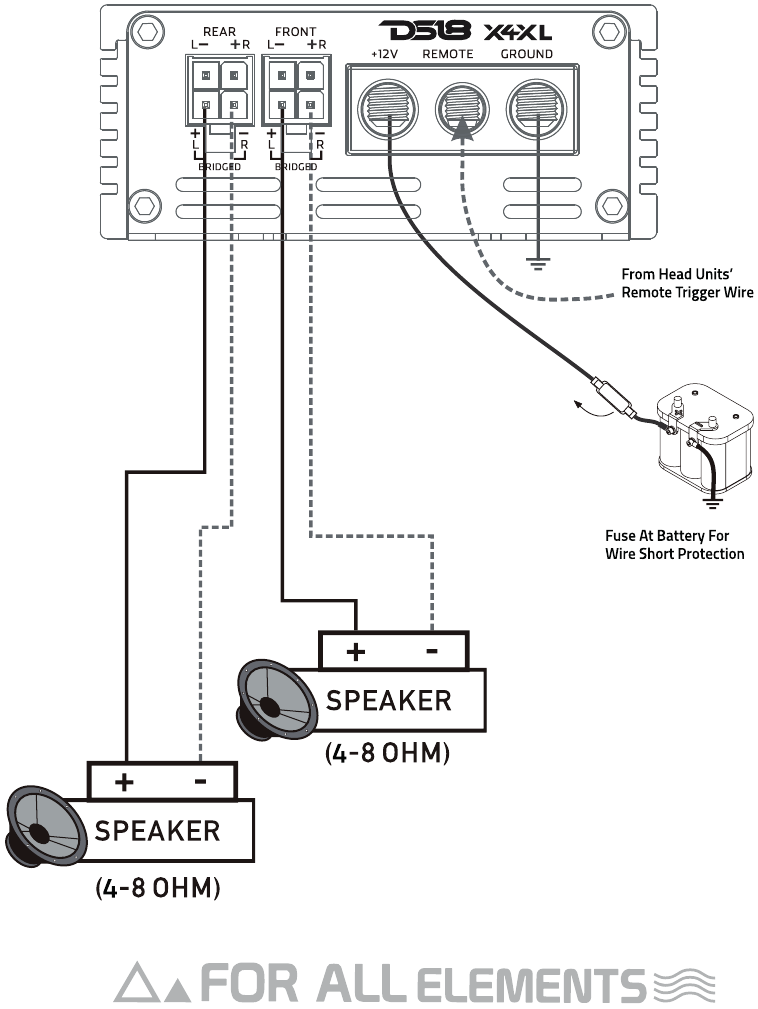

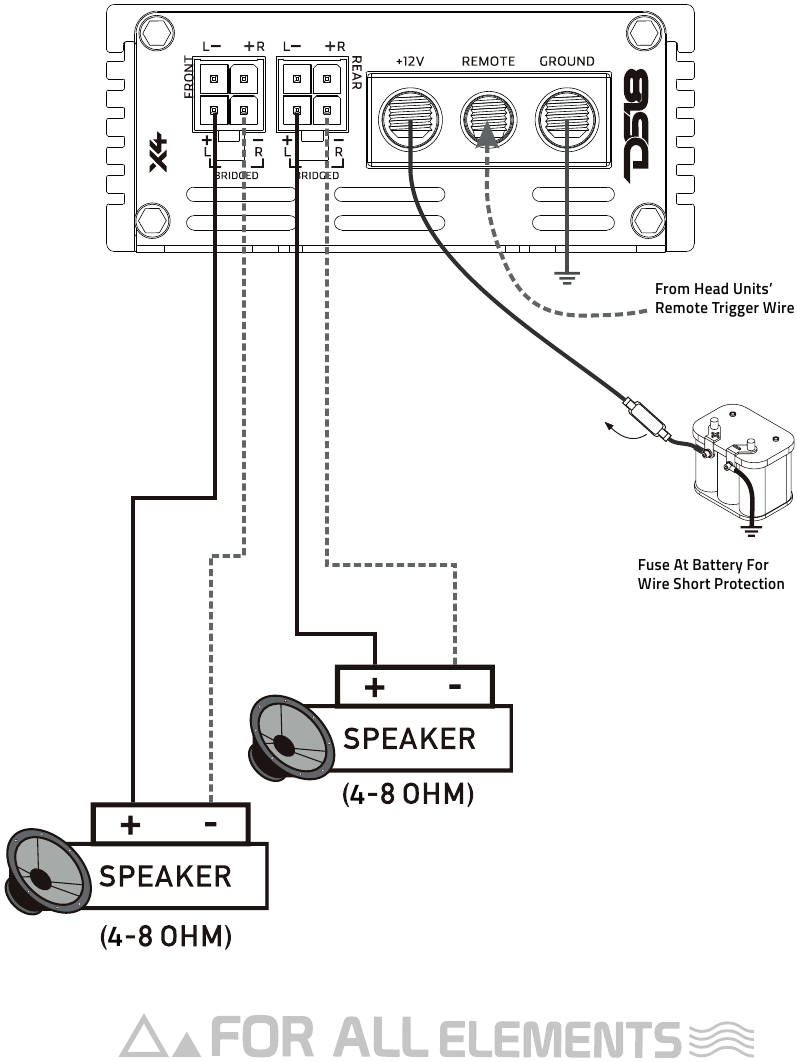

REŽIM PŘEMOSTĚNÍ

X4

X4XL

SPECIFIKACE

X1

X2

X4

X4XL

ŘEŠENÍ PROBLÉMŮ

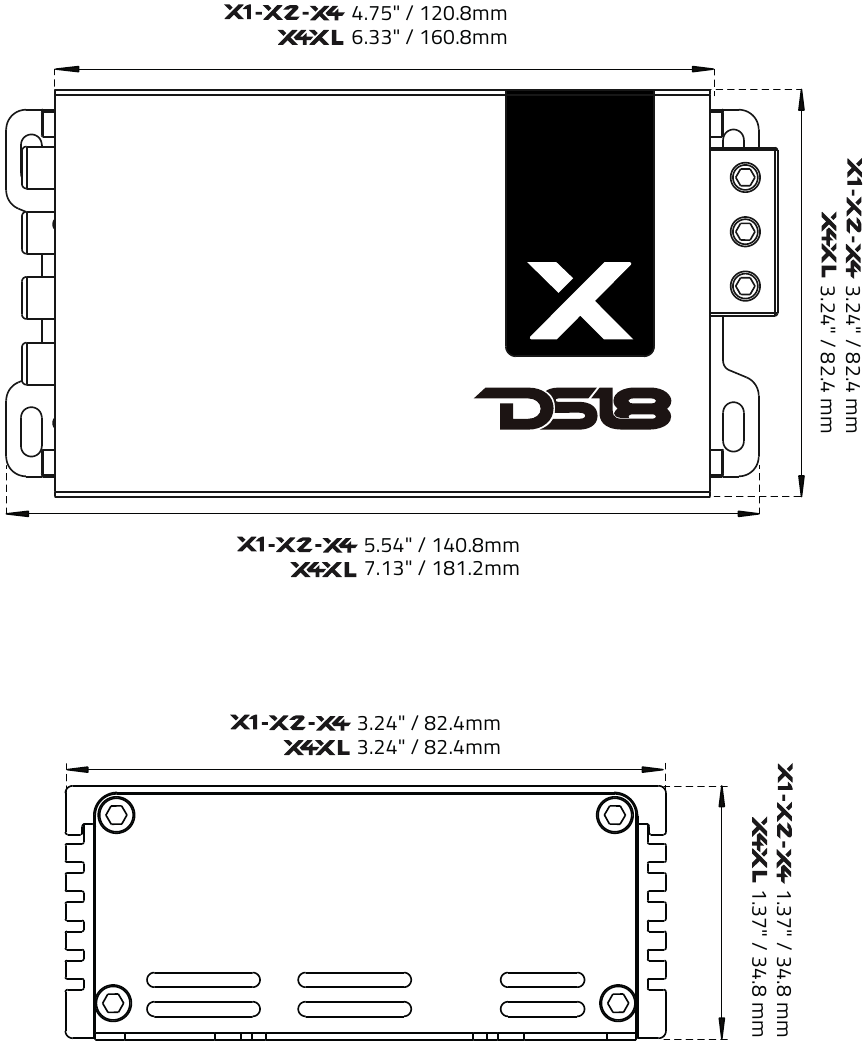

ROZMĚRY

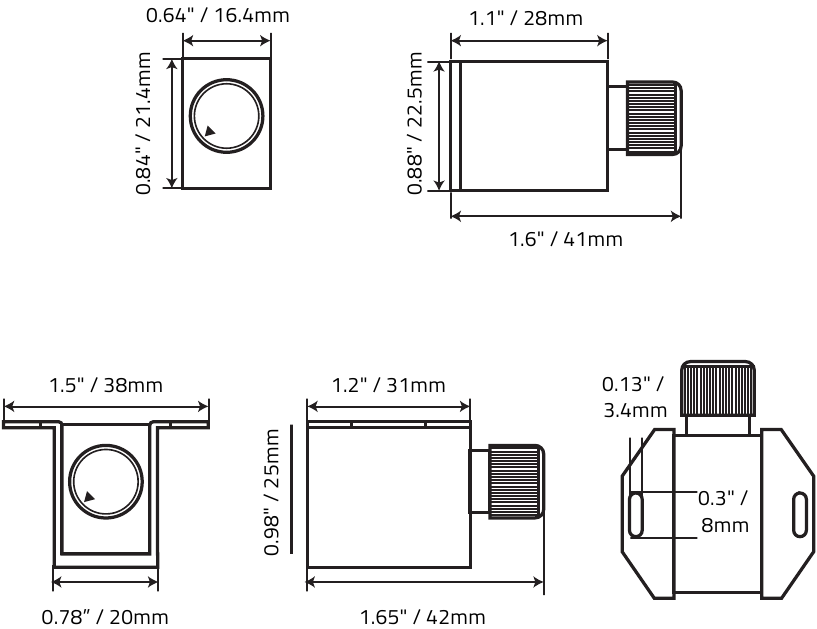

DÁLKOVÉ OVLÁDÁNÍ ÚROVNĚ

Pouze u zesilovače X1

PRO VÍCE INFORMACÍ NAVŠTIVTE DS18.COM
#WELIKEITLOUD
