Příručka D'Addario XPND

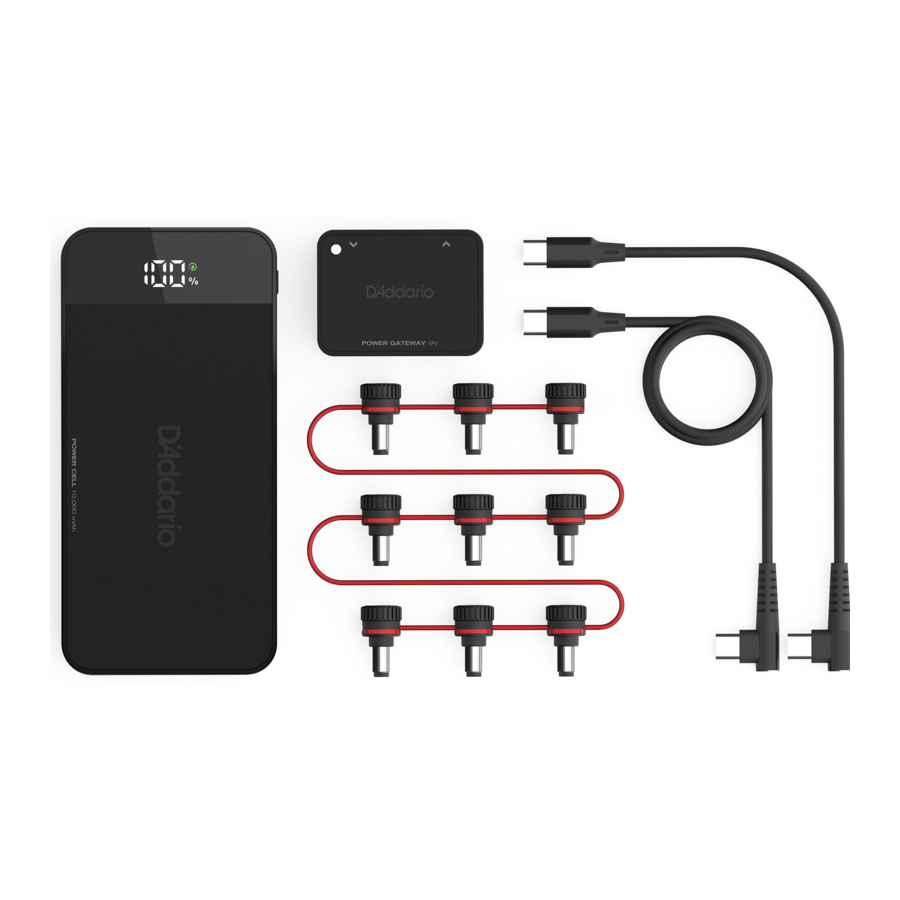

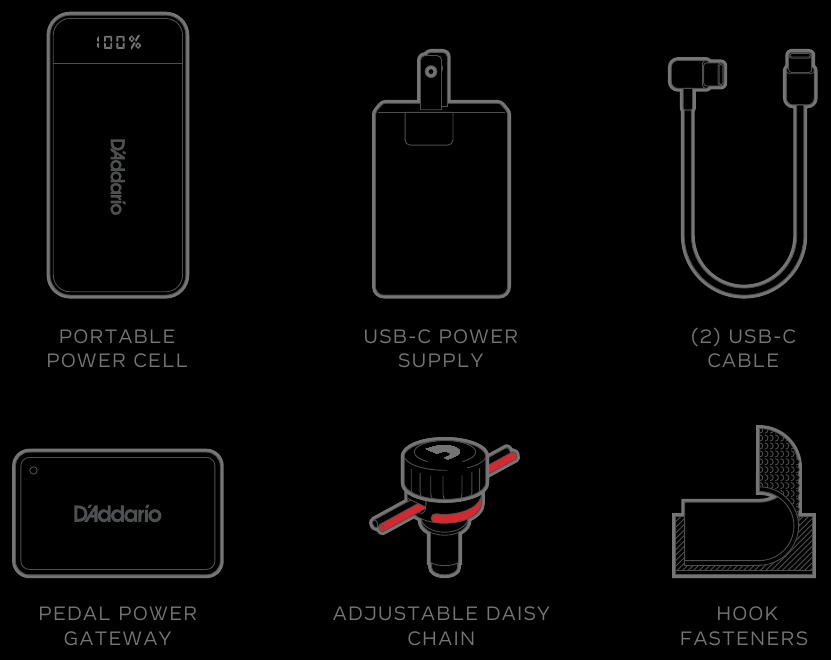

OBSAŽENÉ DÍLY

UPOZORNĚNÍ – Polarita je velmi důležitá, pečlivě si přečtěte a dodržujte pokyny!

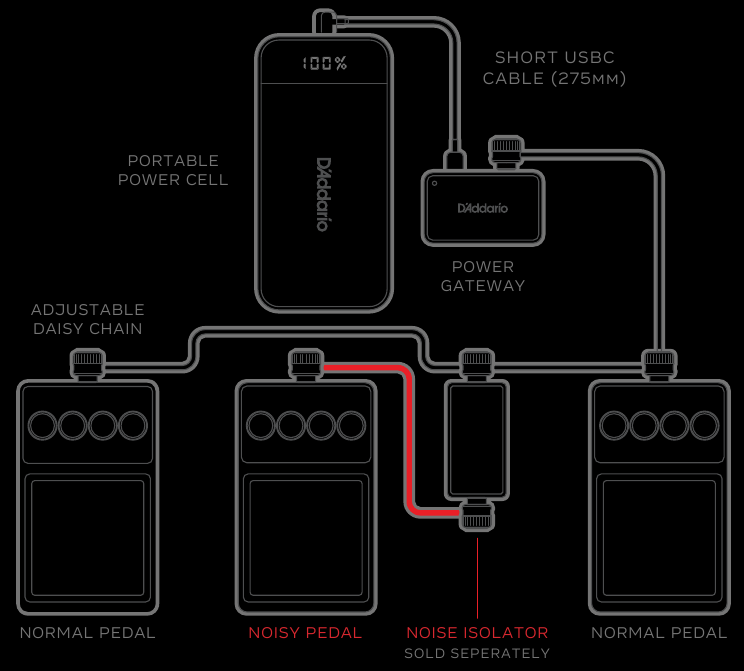

NAPÁJENÍ BATERIÍ

Stisknutím a podržením tlačítka napájení baterii zapnete a vypnete. Baterie zobrazí úroveň nabití.
V případě potřeby baterii nabijte pomocí napájecího adaptéru v sadě XPND Power Kit.

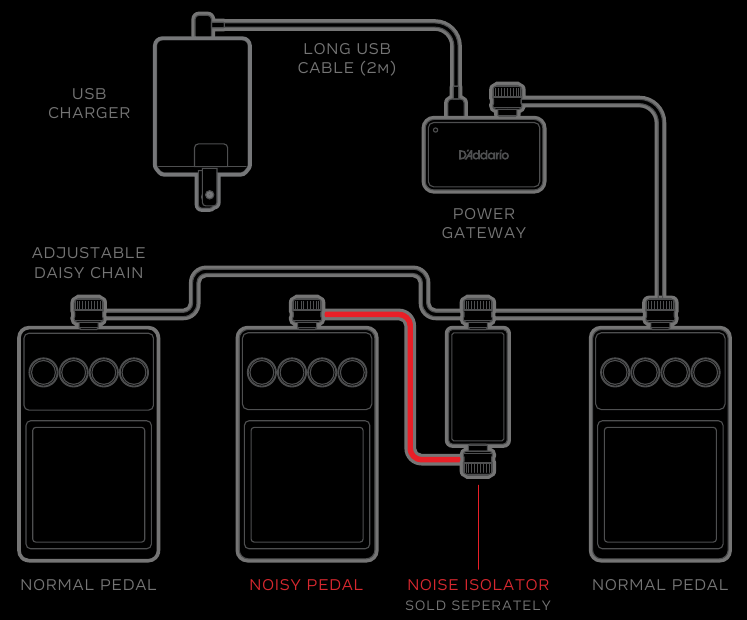

NAPÁJENÍ POMOCÍ USB NAPÁJECÍHO ZDROJE

V případě hluku nebo brumu umístěte izolátor šumu pedálů (PW-XPNDPNI-01, prodává se samostatně) mezi nastavitelný rozbočovací kabel a rušivý pedál.

NABÍJENÍ BATERIE

K napájení zařízení XPND Gateway používejte pouze baterii USB D'Addario nebo nabíječku USB, které jsou součástí balení.

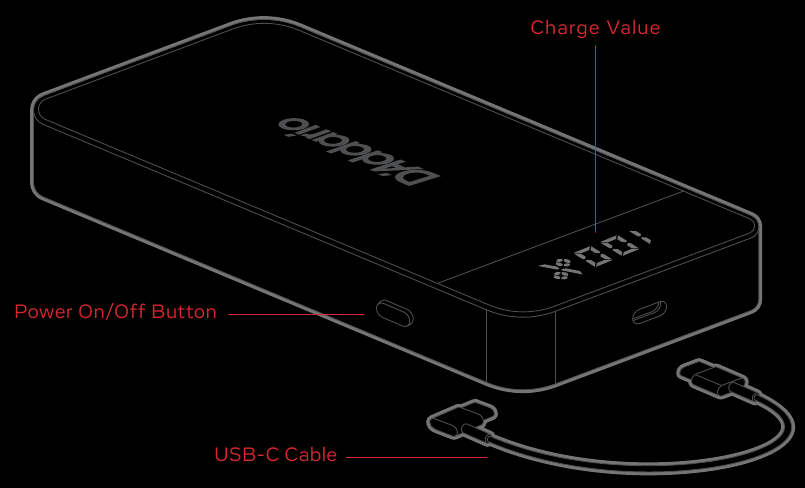

PŘENOSNÝ NAPÁJECÍ ČLÁNEK

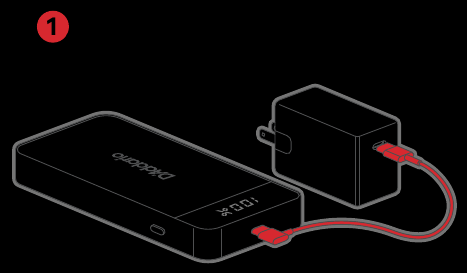

1. Plně nabijte přenosný napájecí článek pomocí dodaného napájecího zdroje a kabelů USB-C.

2. Pokud montujete pod desku pedálu, naneste na horní stranu napájecího článku pásky se suchým zipem.

3. Pokud montujete na horní stranu desky pedálu, naneste na spodní stranu napájecího článku pásky se suchým zipem.

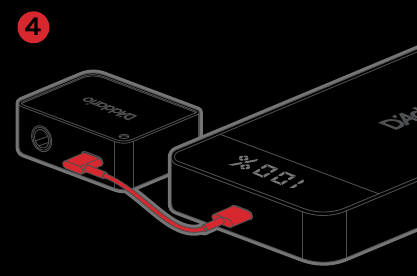

4. Zapojte napájecí článek do napájecí brány pedálů pomocí dodaného krátkého kabelu USB-C.

5. Chcete-li napájecí článek zapnout/vypnout, stiskněte a podržte boční tlačítko. Napájecí článek se po určité době automaticky nevypne.

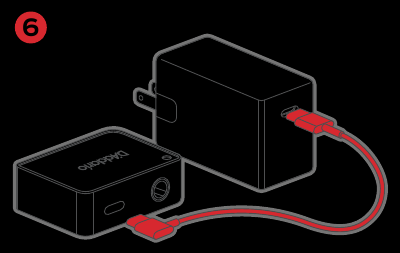

6. Alternativně můžete pomocí dlouhého kabelu zapojit bránu přímo do napájecího zdroje USB pro použití bez baterie.

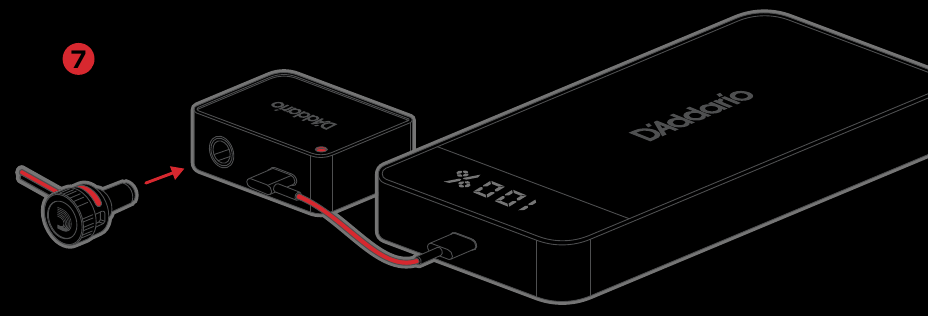

7. Zapojte rozbočovací kabel do napájecí brány 9VDC. Brána převádí napětí na 9V-DC a zároveň aplikuje filtrování šumu pro tichý provoz.

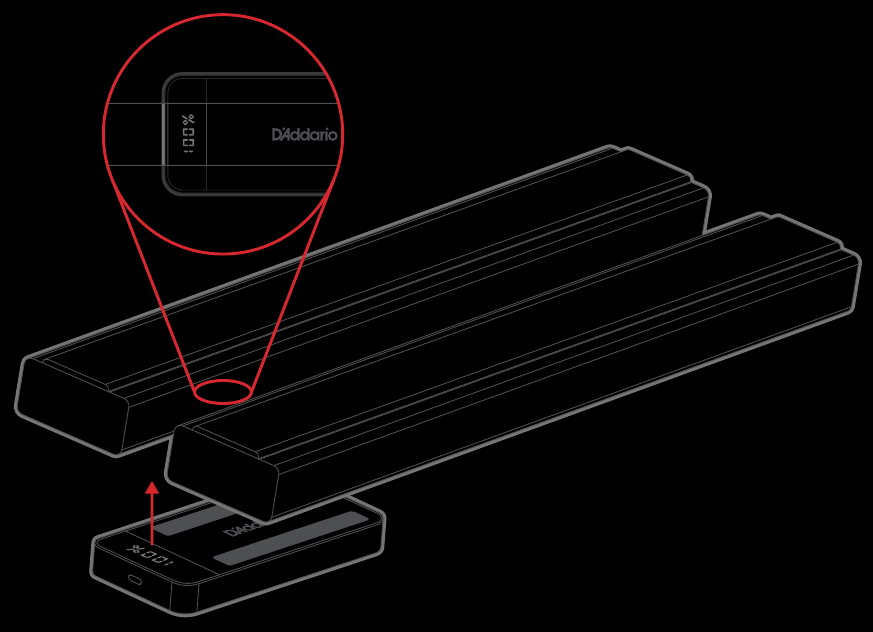

MONTÁŽ ZESPODU

Chcete-li ušetřit místo na horní straně desky a zároveň zachovat viditelnost obrazovky napájecího článku, připevněte jej pomocí suchých zipů na horní stranu napájecího článku rovnoběžně s lištami desky, aby byla obrazovka viditelná mezi dvěma pedály.

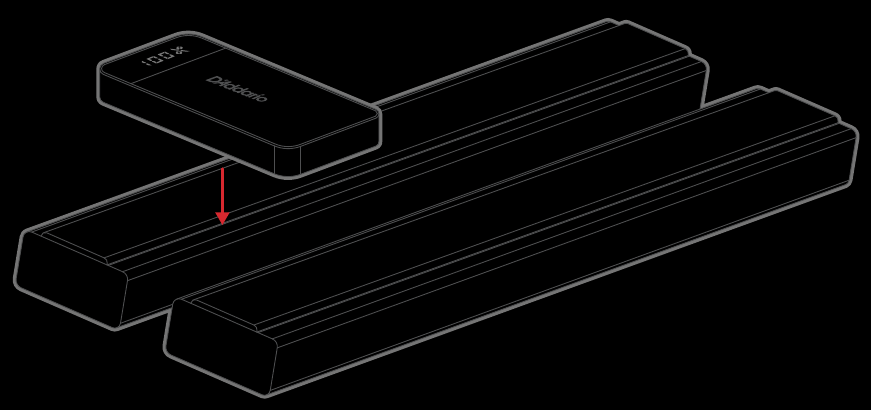

MONTÁŽ NA HORNÍ STRANU DESKY

Chcete-li umístit napájecí článek do řady s pedály, připevněte jej pomocí suchých zipů na zadní stranu napájecího článku kolmo k lištám na začátku (nejběžnější umístění) pole pedálů.

NASTAVITELNÝ ROZBOČOVACÍ KABEL

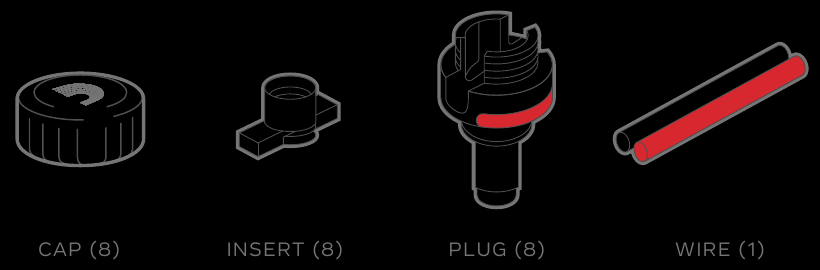

OBSAŽENÉ DÍLY

ÚVAHY

• Nastavitelný rozbočovací kabel je připraven k použití ihned po vybalení z krabice, nicméně zástrčku můžete kdykoli přesunout kamkoli budete chtít, abyste optimalizovali její konfiguraci pro své specifické potřeby. Izolace vodičů se uzavře a „zahojí“, takže si můžete podle potřeby uspořádat kabeláž.
• Při úpravě umístění zástrček může být vhodné vložit těla zástrček do napájecího konektoru pedálu a vést k nim vodič, dokud zůstanou zasunuty v pedálech.

UPOZORNĚNÍ – Polarita je velmi důležitá, pečlivě si přečtěte a dodržujte pokyny!

KONFIGURACE PRŮCHOZÍHO ZAPOJENÍ

Tato konfigurace je ideální pro případy, kdy jsou vstupy napájení po sobě jdoucích pedálů umístěny v horní části pedálu.

1. Sestavte průchozí vložku zatlačením vložky do krytu zástrčky.

2. Zasuňte kabel do těla zástrčky. Dávejte pozor, abyste červený vodič zarovnali s červeným indikátorem na zástrčce.

3. Šroubujte kryt pevně ve směru hodinových ručiček, dokud není zcela utažen a lícován s tělem zástrčky.

4. Ujistěte se, že je červený vodič zarovnán s červenými indikátory na těle zástrčky a že kryt nebyl zkřížen závitem.


KONFIGURACE PŘELOŽENÍ

Tato konfigurace je ideální pro případy, kdy je vstup napájení pedálu umístěn na jeho boku, nebo pro úhledné ukončení rozbočovacího kabelu.

1. Vyjměte průchozí vložku z krytu zástrčky.

2. Protáhněte vodič tělem zástrčky. Přeložte vodič přes sebe tak, aby byl červený vodič zarovnán.

3. Šroubujte kryt ve směru hodinových ručiček, dokud není zcela utažen a lícován s tělem zástrčky.

4. Pokračujte ve vedení vodiče k dalšímu pedálu nebo izolátoru, nebo odstřihněte zbývající vodič, abyste úhledně ukončili rozbočovací kabel.


BEZPEČNOST

*Upozorňujeme, že polarita je velmi důležitá, přečtěte si a pečlivě dodržujte pokyny! Slaďte barevný kód na vodiči a těle zástrčky, abyste vytvořili správné připojení ke standardní polaritě konektoru 5,5 mm používané na efektových pedálech. U efektových pedálů je středový kolík (špička) záporný (zem) a vnější válec (pouzdro) je kladný (horký). Existují vzácné případy, kdy má pedál obrácenou polaritu, ale je to velmi neobvyklé. Také dávejte pozor, abyste do desky pedálu nezapojovali jen tak nějaký napájecí zdroj s 5,5 mm válcovým konektorem. Připojení napájecího zdroje s kladnou špičkou k vašemu systému by mohlo způsobit trvalé poškození vašich efektových pedálů. Nepřekračujte odběr proudu 1500 mA.
Určeno pouze pro vnitřní použití. Instalujte v souladu s pokyny výrobce. Používejte pouze příslušenství/doplňky specifikované výrobcem. Nepoužívejte toto zařízení v blízkosti vody nebo kapalin. Chraňte napájecí kabel před pošlapáním, přejetím nebo sevřením. Neinstalujte v blízkosti zdrojů tepla, jako jsou radiátory, ohřívače, kamna nebo jiná zařízení nebo spotřebiče, které produkují teplo. Odpojte adaptér během bouřky nebo když se delší dobu nepoužívá. Adaptér a baterie nejsou opravitelné. Pokud jednotka přestane fungovat, kontaktujte původního prodejce, distributora nebo výrobce. NEPOKOUŠEJTE SE OTEVŘÍT ADAPTÉR NEBO BATERII.

Při práci a používání lithium-iontových baterií buďte opatrní, protože jsou velmi citlivé na nabíjecí charakteristiky a při nesprávném použití nebo manipulaci mohou explodovat, hořet nebo způsobit požár.

• NESPRÁVNÉ POUŽÍVÁNÍ NEBO MANIPULACE S LITHIUM-IONTOVÝMI BATERIEMI MŮŽE PŘEDSTAVOVAT VÁŽNÉ RIZIKO ZRANĚNÍ, POŠKOZENÍ MAJETKU NEBO SMRTI
•
  Baterie mohou explodovat, hořet nebo způsobit požár, pokud jsou nesprávně používány nebo manipulovány.
• Uchovávejte mimo dosah kovových předmětů, abyste zabránili zkratu.
• NEPOUŽÍVEJTE, pokud je jakkoli poškozená.
• NEPŘEBÍJEJTE ani nadměrně nevybíjejte.
• NEUPRAVUJTE, nerozebírejte, nepropichujte, neřezejte, nemačkejte ani nespalujte.
• NEVYSTAVUJTE kapalinám nebo vysokým teplotám.
• VŽDY nabíjejte na ohnivzdorném povrchu nebo na něm a nikdy nenechávejte nabíjecí baterie bez dozoru.
• Okamžitě PŘESTAŇTE nabíjet, skladovat nebo používat lithium-iontové baterie, pokud vydávají neobvyklý zápach, jsou horké na dotek, změní barvu nebo tvar nebo vypadají poškozené.

Dodržujte níže uvedená opatření pro správné skladování lithium-iontových baterií.

• Uchovávejte lithium-iontové baterie mimo dosah dětí a zvířat.
• Uchovávejte lithium-iontové baterie na suchém místě při pokojové teplotě.
• Neskladujte, nenabíjejte ani nepoužívejte baterie v extrémně vysokých nebo nízkých teplotách.
• Neskladujte baterie plně nabité nebo zcela vybité.
  • Pokud jsou lithium-iontové baterie skladovány plně nabité nebo zcela vybité, mohou být nestabilní, což může způsobit požár a výbuch.
