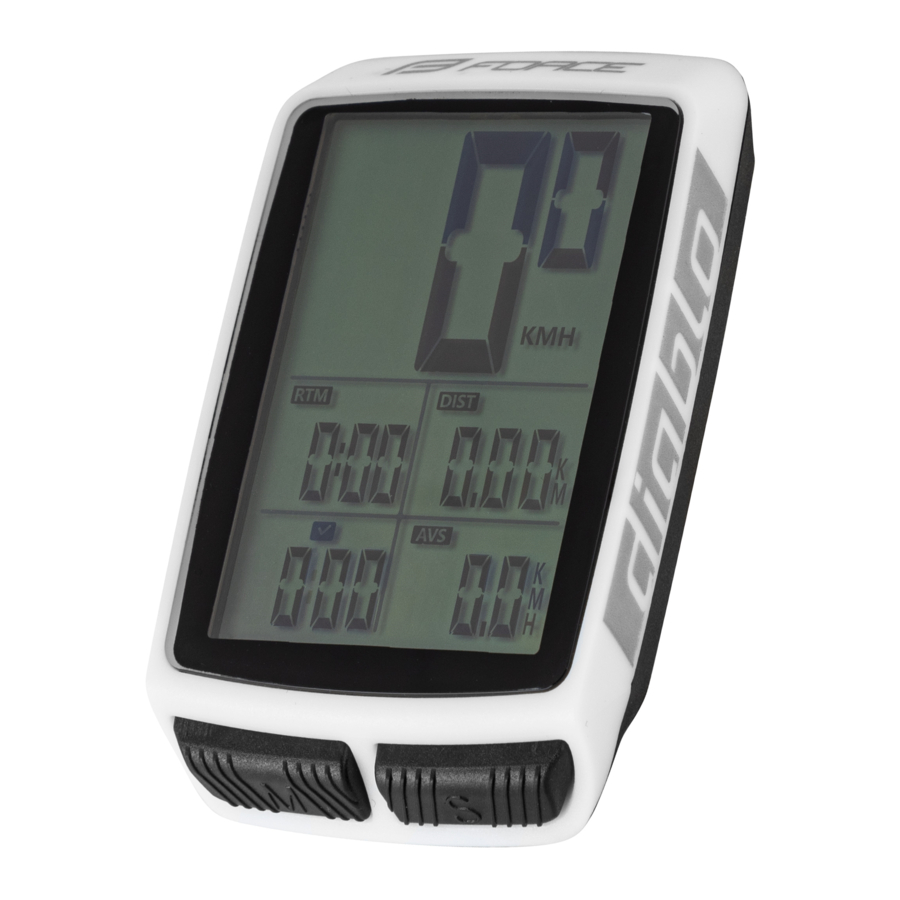

Force DIABLO - Trådløs Cykelcomputer med 11 Funktioner Vejledning
TILBEHØR
Læs denne vejledning omhyggeligt før brug, og opbevar den sikkert i produktets levetid for at kunne se den til enhver tid.

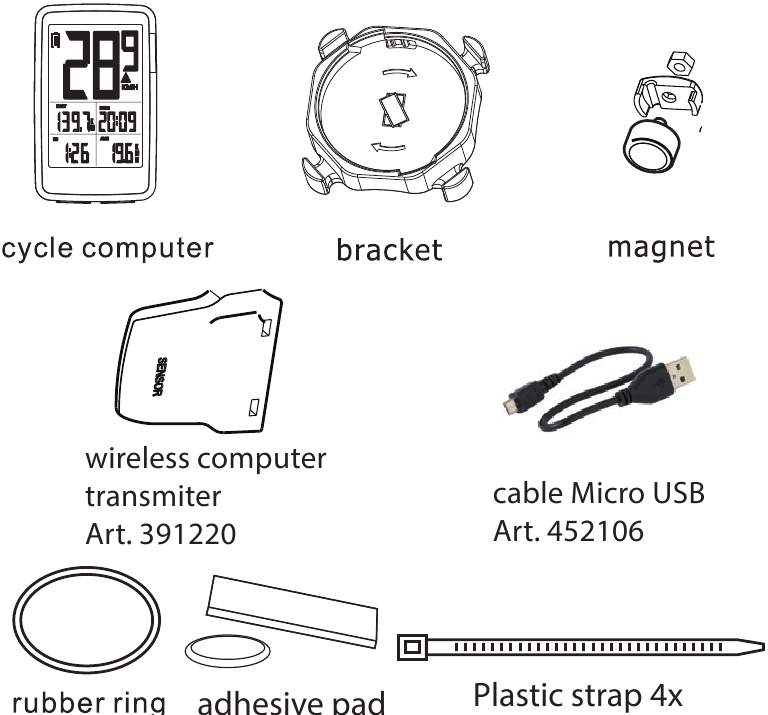

DELE INKLUDERET I SÆTTET:
FUNKTIONSINTRODUKTION
| RTM | køretid | UR |
| DIST | køreafstand | AKTUELL HASTIGHED |
| AVS | gennemsnitshastighed | LED BAGGRUNDSLYS |
| TTM | samlet køretid | HASTIGHEDSSAMMENLIGNING |
| ODO | samlet køredistance | AUTO TÆND/SLUK |
| MXS | maksimal hastighed |
Muligt at indstille KMH eller MPH enheder.
Muligt at indstille uret til 12 eller 24 timers tilstand.
INSTALLATIONSVEJLEDNING

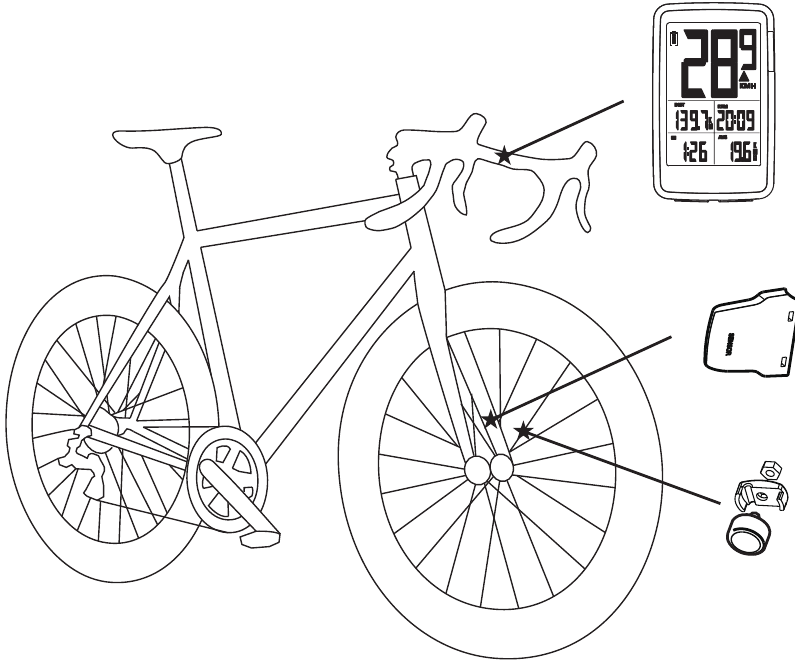

Placering af computer og tilbehør:
Batteriinstallation
Sæt en mønt ind i åbningen på batteridækslet, drej derefter mod uret for at åbne batteridækslet, isæt batteriet og luk det.
Brug venligst CR2032 batteri, batteriets anode (+) side skal vende opad mod batteridækslet.

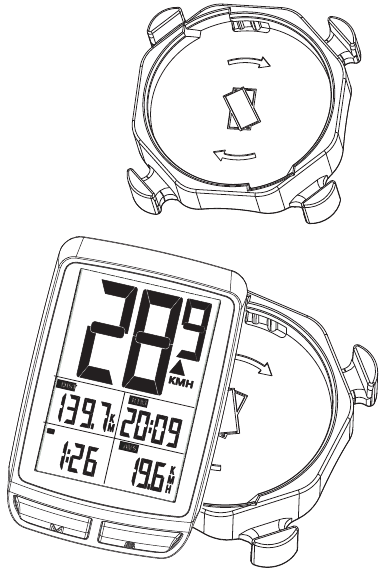

Montering af beslag på styret
Placer en rund selvklæbende pude fra undersiden af holderen. Monter holderen på styret og stram den med en gummi O-ring. For at montere holderen på frempinden, skift holderens position som vist på billedet nedenfor.

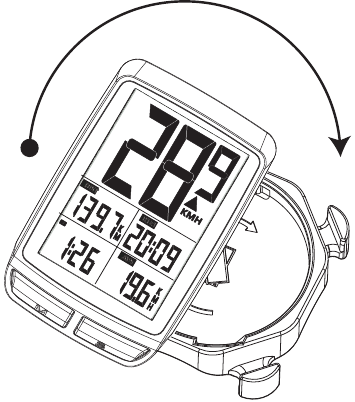

Installation af computeren i beslaget
Drej computeren 45° til venstre.
Indsæt den derefter i beslaget og fastgør den ved at dreje med uret, så computeren er i samme position som beslaget.
Senderinstallation
Fastgør senderen på samme side af forgaflen som computerbeslaget. Hvis beslaget er monteret på frempinden, kan du fastgøre
senderen på begge sider af forgaflen.
Overhold venligst maks. afstand mellem sender og computer på 60 cm inden for en rækkevidde på 30°. Maks. afstand mellem sender og magnet er 5 mm.
Bemærkninger:
- Afstanden mellem sender og magnet skal være mindre end 5 mm; prøv at justere magnetens placering inden for dette område.
- Hold min. afstand – magnet og sender må ikke røre hinanden under kørsel!
- Placer senderen på den side med skiltet "sensor" (sensor) tættere på magneten (på indersiden)

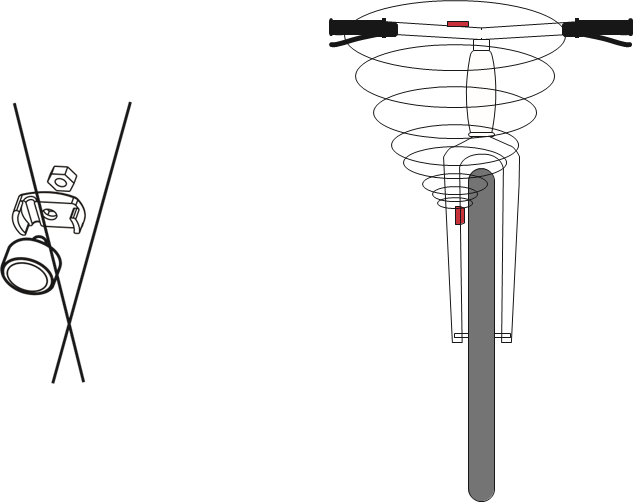

Magnetinstallation
Placer magneten på egeren tættest på forgaflen i samme højde som sensoren. Fastgør den gevindskårne kontakt.
Kablet skal indsættes i den specificerede rille. Kontroller, at signaloverførslen kører problemfrit.
AUTO TÆND/SLUK
Computeren går automatisk i standbytilstand efter 4 minutter, når den ikke måler hastighed (KMH). Den starter automatisk igen efter 10 sekunders tryk på knappen eller bevægelse - måling af hastighed.
BETJENINGSVEJLEDNING
Mål venligst hjulomkredsen, før du indstiller den. Der er to målemetoder.

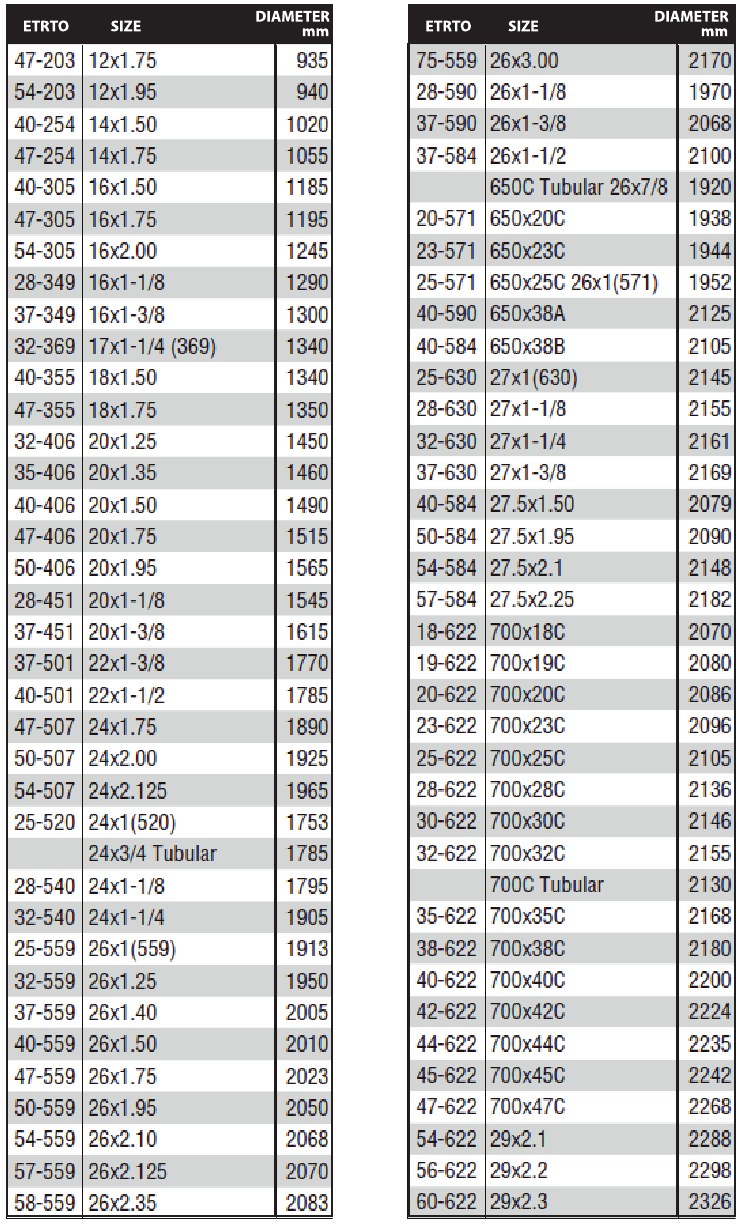

- Noter den markerede størrelse på hjulet, se følgende tabel for at finde omkredsen.

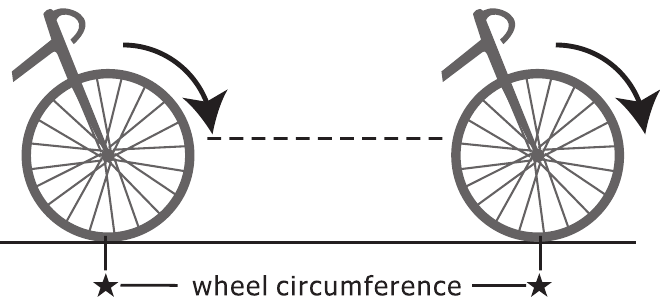

- Lav et mærke på hjulet, kør på cyklen, når mærket har rullet en hel cirkel, er den kørte afstand hjulomkredsen (Enhed: MM).
- For nøjagtig måling skal du sidde på cyklen under måling (anbefalet installation med 2 personer)
![BETJENINGSVEJLEDNING]( "Force - DIABLO - BETJENINGSVEJLEDNING")
Display baggrundsbelysning (EL)
For at aktivere baggrundsbelysningstilstand tryk begge knapper M+S ("MODE" (Tilstand)+"SET" (Indstil)) samtidigt. Displayet viser "LIGHT ON" (Lys tændt) og lyser i 10 sekunder. Når baggrundsbelysningen er tændt, lyser den i 10 sekunder, hver gang du trykker på en knap. For at deaktivere baggrundsbelysningstilstand tryk igen på begge M+S knapper samtidigt. Displayet viser "LIGHT OFF" (Lys slukket) og funktionen er låst.
Du har to muligheder for at åbne indstillingerne
- Indstillingsmenuen åbnes automatisk, når batteriet er isat, og du kan indstille alle værdier.
- Du kan åbne indstillingstilstanden ved at trykke og holde "M" (M) knappen nede i 3 sekunder. Derefter kan du indstille alle værdier.
For at vælge en mulighed tryk "S" (S) knappen. For at bekræfte værdi tryk "M" (M) knappen.
Enhedsindstilling (KMH / MPH)
Hjulstørrelse
Samlet køredistance
Samlet køretid
12/24-timers indstilling
Urindstilling
Datavisningstilstand
FUNKTIONER
Køretid (RTM)
Angiver køretid siden sidste nulstilling af data.
Turafstand (DST)
Angiver den tilbagelagte afstand siden sidste nulstilling af data.
Gennemsnitshastighed (AVS)
Den beregnes ud fra den målte km/t og den samlede køretid siden sidste nulstilling af data.
Samlet køretid (TTM)
Angiver den samlede køretid, som kan indstilles i "SET UP" (Opsætning) tilstanden.
Samlet distance (ODO)
Angiver det samlede antal tilbagelagte km. Den kan indstilles i "SET UP" (Opsætning) tilstanden.
Maksimal hastighed (MXS)
Angiver den maksimalt målte hastighed siden sidste nulstilling af data.
Hastighedssammenligning
En pil i øverste højre hjørne indikerer, om du kører hurtigere eller langsommere end din gennemsnitshastighed.
For at nulstille de målte data, tryk på SET (Indstil) knappen i 3 sekunder.
En RESET (Nulstil) advarsel vil vises, som blinker to gange.
Data er slettet til 0.
BEMÆRK
Vær altid opmærksom på vejen og trafikken under kørsel.
Kontroller regelmæssigt afstanden mellem sensor og magneter.
Trådløs interferens kan forekomme i nærheden af: smartphones, computere, Power banks, lys, andre trådløse enheder, højspændingskilder, jernbaneoverskæringer mv.
Afmonter altid computeren, når du rengør cyklen og opbevarer den udendørs (beskyt mod regn og sne). Batterikapaciteten kan reduceres til cirka 70-80% efter 300-500 opladningscyklusser. Batterikapaciteten falder ved lavere temperaturer. Udsæt ikke computeren for høje temperaturer over +40°C (varmt sted i bilen), lave temperaturer under 0°C, høj luftfugtighed og direkte sollys. Opbevar den på et køligt, tørt sted, væk fra børn, varmekilder og brandfarligt materiale. Beskyt mod ild og brandfarlige stoffer.
Må ikke nedsænkes i vand.
Computeren er vandafvisende, den kan bruges i let regn.
Under kraftig regn anbefales det at opbevare den et tørt sted.
Må ikke rengøres med vand eller aggressive rengøringsmidler. Skil ikke computeren, batteriet og tilbehøret ad eller modificer det på anden måde.
Bortskaf computeren og batteriet miljømæssigt i henhold til gældende regler. Følg altid gældende færdselslovgivning i det land, hvor du bruger produktet.
FEJLFINDING
| Problemer | Årsager | Løsning |
| Skærm opdateres langsomt | Klimaets temperatur er lav | Placer den i normal temperatur |
| Ingen skærmvisning, mørk eller dårligt læsbar. |
|
|
| Ingen hastighedsvisning eller fejlbehæftet visning |
|
|
| Fejlfunktion i display | Indstil igen i henhold til opsætningsmanualen |
SPECIFIKATIONER
Hastighedssensor: berøringsfri magnetisk sensor
Trådløs dataoverførsel: kodet 125KHZ lavfrekvens transmission
Batteritype: Lithium polymer 301535/ 120 mAh (0,45Wh)/ 4.2V
Opladning: med Micro USB 2.0 kabel med batteri- og opladningsstatusindikator, opladningstid 1-2 timer
Computerens vægt med holder: 38g, batterivægt: 10g Hjulomkredsenhed: mm
Driftstemperatur: 0˚ C – 40˚ C, IP-beskyttelse: IPX6
Materiale: plast, længde 65mm, bredde 40mm, højde 17mm
| Målte data Aktuel hastighed Maksimal hastighed Gennemsnitshastighed Turafstand A Turafstand B Total distance Forløbet tid Klokkeslæt | Måleområde 1.0KM/H--99.9KM/H(MPH) 1.0KM/H--99.9KM/H(MPH) 1.0KM/H--99.9KM/H(MPH) 0.1-99999.9KM(MILE) 0.1-99999.9KM(MILE) 1-999999KM(MILE) 0:00.00-99H:59M:59S 0:00-23:59 |
GARANTI
Garantien dækker ikke skader som følge af høje og lave temperaturer, fysisk skade som følge af misbrug, ukorrekt reparation, forkert montering, ændringer af armaturet eller ukorrekt brug. Leverandøren påtager sig intet ansvar for personskader eller andre skader som følge af ukorrekt brug af dette produkt under nogen omstændigheder. Specifikationer og design kan ændres uden forudgående varsel. Den aktuelle version af manualen og overensstemmelseserklæringen findes på hjemmesiden www.FORCE.BIKE
