Dual XRM47BT - AM/FM-modtager med Bluetooth og fast frontplade - manual

Forberedelse

Læs venligst hele manualen før installation.

Før du starter

• Frakobl den negative batteriterminal. Kontakt en kvalificeret tekniker for instruktioner.
• Undgå at installere enheden, hvor den vil blive udsat for høje temperaturer, f.eks. fra direkte sollys, eller hvor den vil blive udsat for støv, snavs eller overdrevne vibrationer.

Montering af hovedenheden

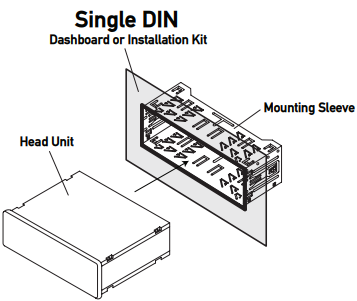

Typisk DIN-montering

1. Indsæt monteringshylsteret i installationssættet eller instrumentbrættet.

2. Bøj flere monteringsflige rundt om monteringshylsteret, indtil monteringshylsteret sidder fast.

3. Tilslut alle ledningsnet, og skub hovedenheden ind i monteringshylsteret, indtil den klikker på plads.


ISO-montering

Ved hjælp af de eksisterende beslag eller de beslag, der følger med installationssættet, monteres beslagene på siderne af hovedenheden med de skruer, der følger med hovedenheden.

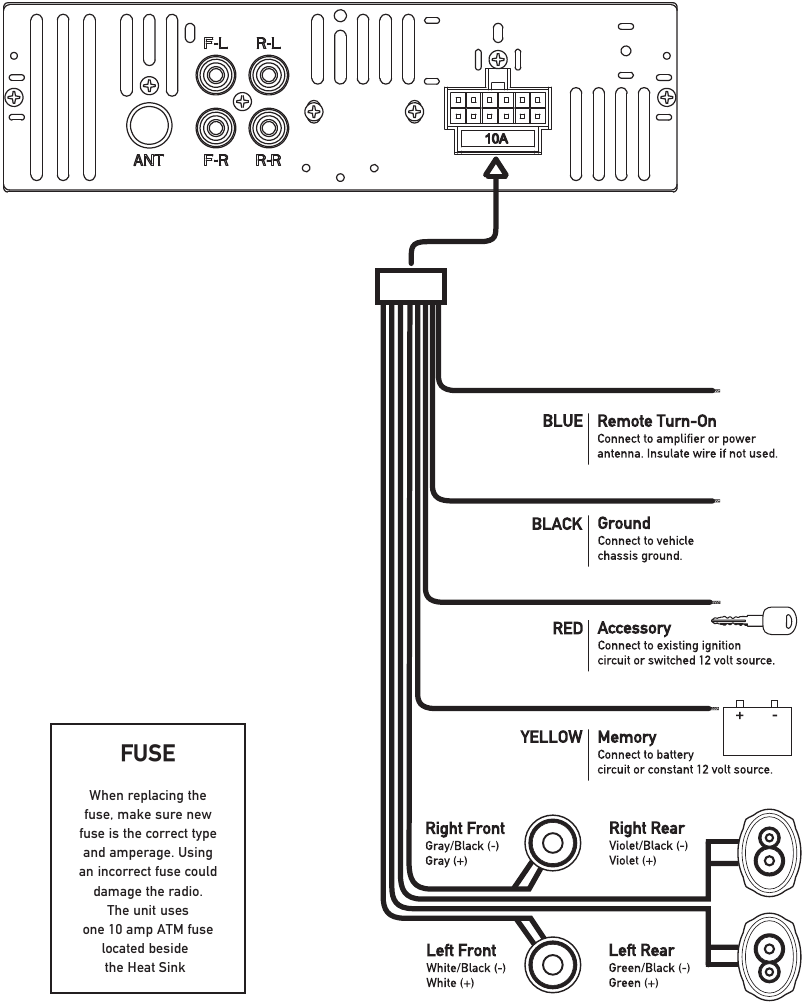

Ledningsdiagram

SIKRING
Ved udskiftning af sikringen skal du sørge for, at den nye sikring er af den korrekte type og amperestyrke. Brug af en forkert sikring kan beskadige radioen. Enheden bruger en 10 amp ATM-sikring placeret ved siden af kølepladen.

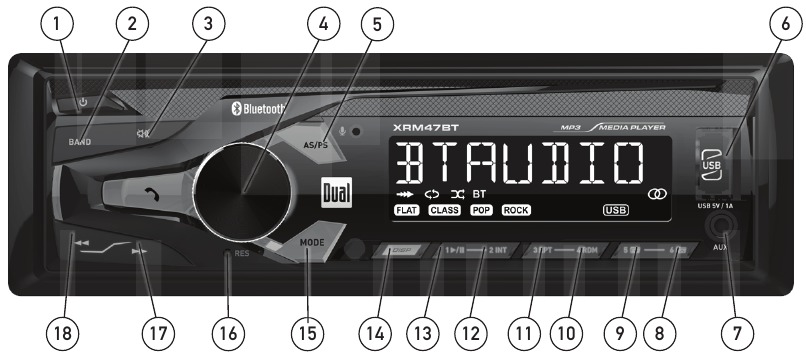

Placering af betjeningselementer

1. Power (tænd/sluk)
2. Band (bånd)
3. Mute (lydløs)
4. Volume Knob (lydstyrkeknap)
5. AS/PS (auto-lagring/forudindstillet scanning)
6. USB Port (USB-port)

7. Auxiliary Input (hjælpeindgang)
8. Preset 6 (forudindstilling 6) / Folder Up (mappe op)
9. Preset 5 (forudindstilling 5) / Folder Down (mappe ned)
10. Preset 4 (forudindstilling 4) / Random (tilfældig)
11. Preset 3 (forudindstilling 3) / Repeat (gentag)
12. Preset 2 (forudindstilling 2) / Intro (intro)
13. Preset 1 (forudindstilling 1) / Play (afspil)/Pause (pause)
14. Display (display)
15. Mode (tilstand)
16. Reset (nulstil)
17. Tune Up (indstil op)
18. Tune Down (indstil ned)

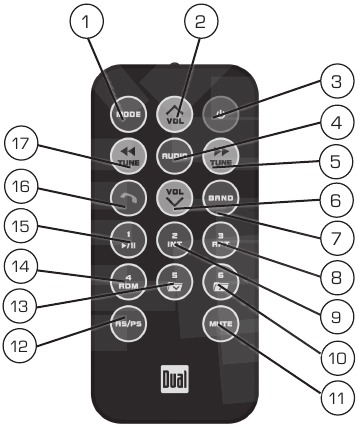

1. Mode (tilstand)
2. Volume Up (lydstyrke op)
3. Power (tænd/sluk)
4. Audio (lyd)
5. Tune Up (indstil op)
6. Volume Down (lydstyrke ned)
7. Band (bånd)
8. Preset 3 (forudindstilling 3) / Repeat (gentag)
9. Preset 2 (forudindstilling 2) / Intro (intro)
10. Preset 6 (forudindstilling 6) / Folder Up (mappe op)
11. Mute (lydløs)
12. AS/PS (auto-lagring/forudindstillet scanning)
13. Preset 5 (forudindstilling 5) / Folder Down (mappe ned)
14. Preset 4 (forudindstilling 4) / Random (tilfældig)
15. Preset 1 (forudindstilling 1) / Play (afspil) / Pause (pause)
16. Bluetooth Talk (Bluetooth-samtale)
17. Tune Down (indstil ned)

Generel betjening

Tænd/sluk	Tryk på knappen for at tænde enheden. Tryk på igen for at slukke enheden.
Skift af tilstande	Tryk på MODE (tilstand) for at vælge mellem Radio, USB, Auxiliary Input (hjælpeindgang) og Bluetooth. Driftstilstande vises på displayet.
Lydstyrke	Juster lydstyrken med volume knob (lydstyrkeknappen) (00-43).
Lydløs	Tryk for at gøre lyden lydløs. Tryk igen for at genoptage lytning ved den tidligere valgte lydstyrke.
Auxiliary Inputs (hjælpeindgange)	Tilslut et 3,5 mm kabel til enhedens AUX-port på forsiden.
Nulstil	Tryk på RESET (nulstil) knappen for at nulstille enheden til fabriksindstillingerne, hvis der opstår unormal drift. Nulstillingsknappen er placeret på frontpanelet.
Indstilling af uret	Med enheden tændt, tryk på DISP (display) for at vise klokkeslættet. Tryk og hold DISP nede, indtil timerne begynder at blinke, og slip derefter. Tryk på TUNE og TUNE for at justere timerne, tryk derefter på DISP (display), minutterne begynder at blinke, tryk på TUNE og TUNE knappen for at justere minutterne. Tryk kortvarigt på DISP (display) for at gemme den valgte tid.
Display	Tryk på DISP (display) for at skifte mellem forskellige viste informationer.
Lyd / Menu	Tryk kortvarigt på volume knob (lydstyrkeknappen) for at vælge mellem lydfunktioner. Tryk og hold volume knob (lydstyrkeknappen) nede i mere end to sekunder for at vælge mellem menufunktionerne. Drej volume knob (lydstyrkeknappen) til venstre/højre for at justere eller aktivere den ønskede funktion/lyd.

AM/FM Tuner Betjening

Automatisk søgning	Tryk TUNE eller TUNE for at søge til den forrige eller næste stærke station.
Manuel indstilling	Tryk og hold TUNE indstillingstilstand nede, tryk derefter TUNE eller TUNE for at gå ind i manuel indstillingstilstand. Tryk derefter TUNE eller TUNE kortvarigt for at ændre radiofrekvensen op eller ned et trin ad gangen. Tryk og hold TUNE eller TUNE for at spole hurtigt frem.
Bånd	Tryk BAND for at vælge mellem FM1, FM2, FM3, AM1 og AM2 båndene. Op til seks forudindstillinger kan programmeres for hvert bånd, hvilket muliggør lagring af op til 18 FM-stationer og 12 AM-stationer i hukommelsen.
Lagring af forudindstillinger	Op til 18 FM- og 12 AM-stationer kan lagres. For at lagre en station skal du vælge det ønskede bånd og station. Tryk og hold den ønskede forudindstillede knap (1-6) nede i mere end to sekunder. Når den er lagret, vises det forudindstillede nummer på displayet.
Fremkaldelse af forudindstillinger	Forudindstillede stationer kan fremkaldes når som helst ved at trykke på den tilsvarende forudindstillede knap.
Automatisk lagring	Tryk og hold AS/PS nede i mere end 2 sekunder for automatisk at lagre 18 FM-stationer og 12 AM-stationer.
Scanning af forudindstillede stationer	Tryk AS/PS for at fremkalde hver forudindstillede station, der er lagret i hukommelsen i hvert bånd.

USB-betjening

Afspilning af MP3-filer	For at afspille MP3-filer skal du indsætte en USB-enhed, der indeholder MP3-filer.
Valg af spor	Tryk TUNE for at springe til begyndelsen af næste spor. Tryk TUNE for at springe til begyndelsen af forrige spor.
Spol frem og tilbage	Tryk og hold TUNE eller TUNE for at spole frem eller tilbage i et spor.
Pause	Tryk for midlertidigt at stoppe USB-afspilning. Tryk igen for at genoptage afspilningen.
Mappe-adgang	Mapper kan findes ved at trykke på Folder Up (Mappe Op) eller Folder Down (Mappe Ned). Ca. et sekund efter at mappenavnet er vist, vil den første fil under den valgte mappe blive vist, og afspilningen vil begynde.
Gentag	Tryk RPT for at skifte mellem RPT ALL (Gentag Alle), RPT FLR (Gentag Mappe) og RPT ONE (Gentag Én). RPT ALL (Gentag Alle) - Afspiller alle spor på USB-enheden. RPT ONE (Gentag Én) - Gentager det valgte spor uafbrudt. RPT FLR (Gentag Mappe) - Gentager alle filer i den aktuelle mappe uafbrudt.
Tilfældig	Tryk RDM for at afspille spor i tilfældig rækkefølge; tryk igen for at annullere RDM-funktionen.
Intro	Tryk INT for at afspille de første 10 sekunder af hvert spor; tryk igen for at annullere INT-funktionen.

Bluetooth-betjening

Fejlfinding

Specifikationer

Design og specifikationer kan ændres uden varsel.

CEA-2006 Effektstandard Specifikationer
(reference: 14.4VDC +/- 0.2V, 20Hz~20kHz)

Udgangseffekt: 16 Watt RMS x 4 kanaler ved 4 ohm og < 1% THD+N
Signal-støjforhold: 75dBA (reference: 1 watt i 4 ohm)
