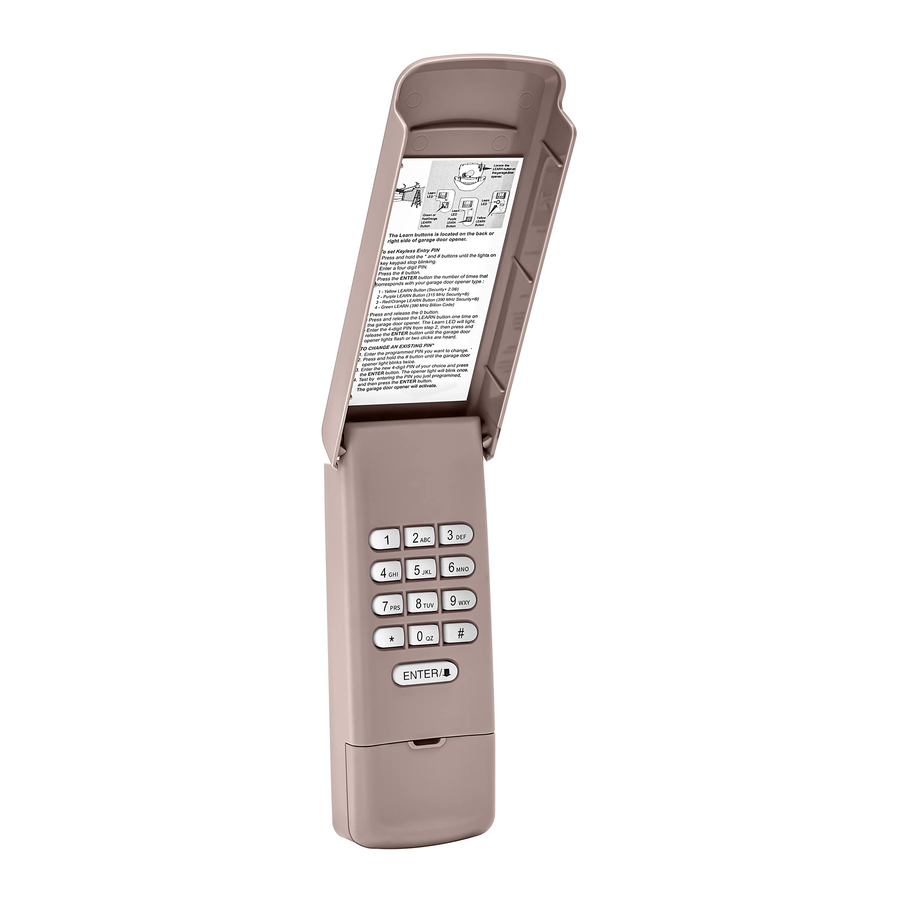

LiftMaster 877MAX Handbuch für drahtloses Tastenfeld

Inhalt

EINFÜHRUNG

Kompatibel mit 315 MHz oder 390 MHz Garagentoröffnern, die nach dem 1. Januar 1993 hergestellt wurden. Stellen Sie sicher, dass der Garagentoröffner eine funktionierende Glühbirne hat, da diese als Programmieranzeige dient.

Zur Verwendung mit gewerblichen Torantrieben oder anderen Produkten, die 315 MHz oder 390 MHz verwenden und über eine Lerntaste verfügen. Beachten Sie die Bedienungsanleitung Ihres Produkts, um die Position der Lerntaste zu finden.

Legen Sie die Batterie ein und programmieren Sie das Tastenfeld vor der Installation.

Warnung

Zur Vermeidung möglicher SCHWERER VERLETZUNGEN oder des TODES durch ein sich bewegendes Tor oder Garagentor:
  • I nstallieren Sie das Tastenfeld in Sichtweite des Garagentors, außerhalb der Reichweite von Kindern in einer Mindesthöhe von 1,5 m (5 Fuß) und fern von ALLEN beweglichen Teilen des Tors.
  • H alten Sie Fernbedienungen IMMER von Kindern fern. Erlauben Sie Kindern NIEMALS, Fernbedienungen zu bedienen oder damit zu spielen.
  • B etätigen Sie das Tor oder die Tür NUR, wenn es/sie deutlich sichtbar, richtig eingestellt ist und keine Hindernisse den Torlauf behindern.
  • B ehalten Sie das Tor oder Garagentor IMMER im Blick, bis es vollständig geschlossen ist. Erlauben Sie NIEMALS jemandem, den Weg des sich bewegenden Tors oder der Tür zu kreuzen.

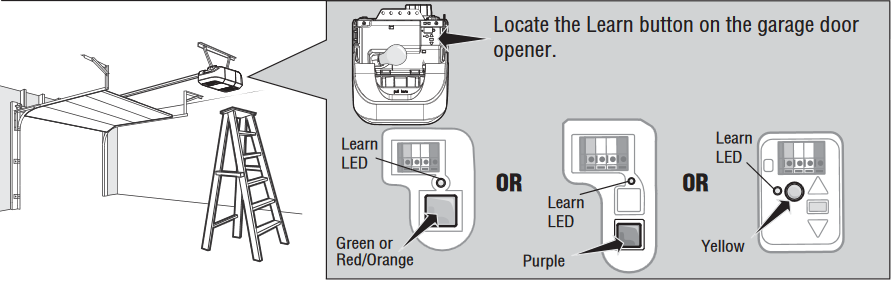

VORBEREITUNG

VORBEREITUNG

HINWEIS: Ihr Garagentoröffner kann anders aussehen.

ANFÄNGLICHE PIN PROGRAMMIEREN

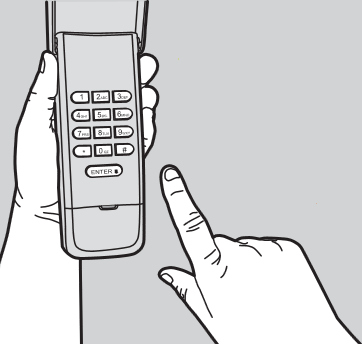

  1. Drücken und halten Sie die Tasten * und #, bis die Lichter auf dem Tastenfeld nicht mehr blinken.
  2. Geben Sie eine 4-stellige persönliche Identifikationsnummer (PIN) Ihrer Wahl ein
    Drücken Sie dann die Taste #.
    ANFÄNGLICHE PIN PROGRAMMIEREN - Schritt 1
  3. Drücken und lassen Sie die Enter-Taste so oft los, wie es dem Typ des Garagentoröffners entspricht.
Anzahl der Tastendrücke Typ des Garagentoröffners
1 Security+ 2.0 TM (Gelbe Lerntaste)
2 315 MHz Security+ ® (Violette Lerntaste)
3 390 MHz Security+ ® (Rot/Orange Lerntaste)
4 390 MHz Billion Code (Grüne Lerntaste)
  1. Um den Programmiermodus zu verlassen, drücken Sie die Taste 0.

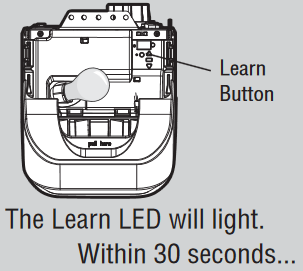

  2. Drücken und lassen Sie die Lerntaste am Garagentoröffner los.
    ANFÄNGLICHE PIN PROGRAMMIEREN - Schritt 2
  3. Geben Sie die in Schritt 2 programmierte 4-stellige persönliche Identifikationsnummer (PIN) ein und drücken und lassen Sie dann die Enter-Taste los, bis die Lichter des Garagentoröffners blinken oder zwei Klicks zu hören sind.
    ANFÄNGLICHE PIN PROGRAMMIEREN - Schritt 3
  4. Zum Testen drücken Sie die PIN, dann die ENTER-Taste.

    Der Garagentoröffner wird aktiviert.

Um das Tastenfeld für mehr als einen Garagentoröffner zu programmieren, wiederholen Sie die obigen Schritte und verwenden Sie für jeden zusätzlichen Garagentoröffner eine neue PIN.

BESTEHENDE PIN ÄNDERN

* Für Garagentoröffner mit einer grünen Lerntaste oder einem externen Empfänger wiederholen Sie "Anfängliche PIN programmieren" (PROGRAM INITIAL PIN), um die bestehende PIN zu ändern.

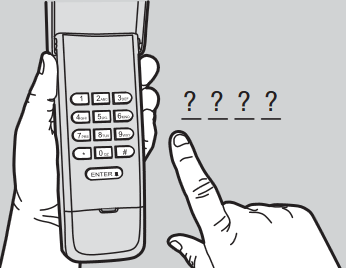

  1. Drücken Sie die programmierte PIN, die Sie ändern möchten.
    BESTEHENDE PIN ÄNDERN - Schritt 1

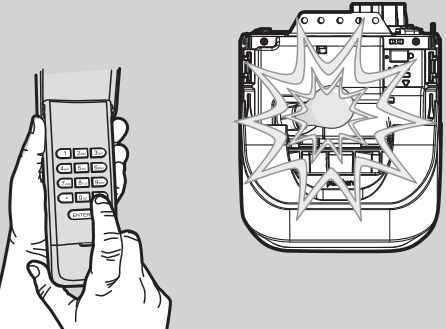

  2. Drücken und halten Sie die #-Taste, bis... die Glühbirne zweimal blinkt.
    BESTEHENDE PIN ÄNDERN - Schritt 2

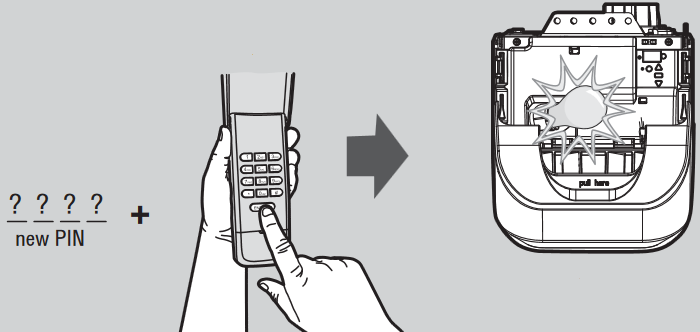

  3. Geben Sie die neue 4-stellige PIN Ihrer Wahl ein und drücken Sie dann die ENTER-Taste.
    Die Glühbirne blinkt einmal.
    BESTEHENDE PIN ÄNDERN - Schritt 3

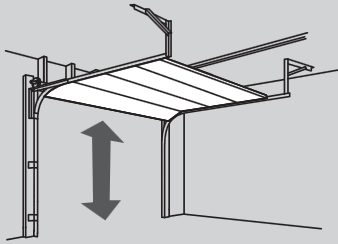

  4. Zum Testen drücken Sie die neue PIN, dann die ENTER-Taste. Der Garagentoröffner wird aktiviert.
    BESTEHENDE PIN ÄNDERN - Schritt 4

TEMPORÄRE PIN PROGRAMMIEREN

Warnung
HINWEIS: Diese Funktion ist bei Garagentoröffnern mit einer grünen Lerntaste oder einem externen Empfänger nicht verfügbar.
Eine temporäre 4-stellige PIN kann programmiert werden, um Besuchern Zugang zu gewähren. Jede programmierte PIN kann eine temporäre PIN programmieren. Die temporäre PIN kann für eine bestimmte Anzahl von Stunden oder eine bestimmte Anzahl von Türöffnungen eingestellt werden. Die temporäre PIN darf nicht mit einer zuvor programmierten PIN übereinstimmen.

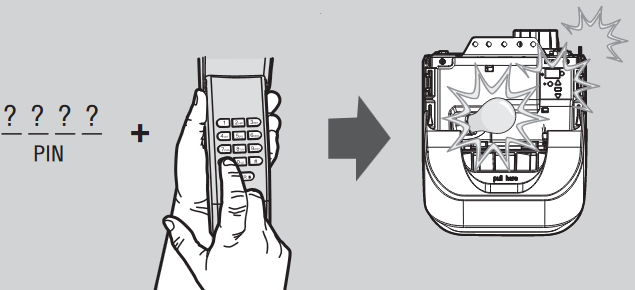

  1. Drücken Sie eine beliebige programmierte PIN, dann drücken und halten Sie die *-Taste, bis... die Glühbirne 3-mal blinkt.
    TEMPORÄRE PIN PROGRAMMIEREN - Schritt 1

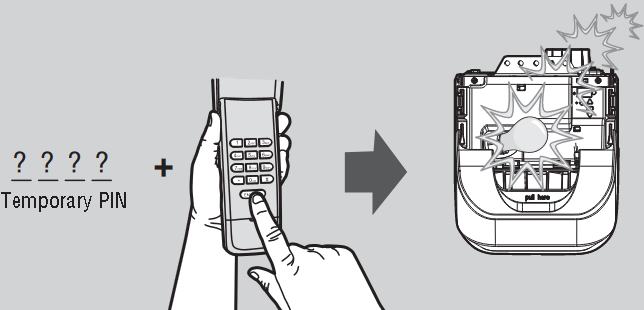

  2. Geben Sie die temporäre 4-stellige PIN Ihrer Wahl ein und drücken Sie dann die ENTER-Taste.
    Die Glühbirne blinkt 4-mal.
    TEMPORÄRE PIN PROGRAMMIEREN - Schritt 2

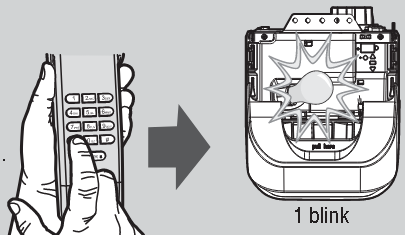

  3. ANZAHL DER STUNDEN
    Drücken Sie die Anzahl der Stunden, für die die temporäre PIN gültig sein soll (bis zu 255).
    + Drücken Sie dann die *-Taste
    TEMPORÄRE PIN PROGRAMMIEREN - Schritt 3-Beispiel 1
    ODER

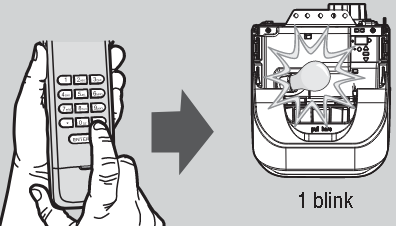

    ANZAHL DER ÖFFNUNGEN
    Drücken Sie die Anzahl der Öffnungen, für die die temporäre PIN gültig sein soll (bis zu 255).
    + Drücken Sie dann die #-Taste
    TEMPORÄRE PIN PROGRAMMIEREN - Schritt 3-Beispiel 2

Zum Testen drücken Sie die temporäre PIN, dann die ENTER-Taste. Der Garagentoröffner wird aktiviert. Wenn die temporäre PIN für eine bestimmte Anzahl von Öffnungen festgelegt wurde, verbraucht der Test eine Öffnung.

Um die temporäre PIN zu löschen, wiederholen Sie die Schritte 1-3 oben und setzen Sie die Anzahl der Stunden oder Öffnungen in Schritt 3 auf 0.

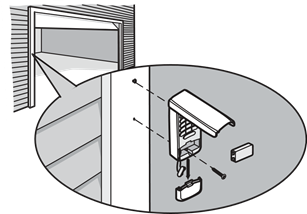

INSTALLATION

  1. Wählen Sie einen Ort für die Montage des Tastenfeldes in einer Mindesthöhe von 1,5 m (5 Fuß) außerhalb der Reichweite von Kindern.
  2. Entfernen Sie die Batterieabdeckung und die Batterie.
  3. Markieren Sie das obere Befestigungsloch und bohren Sie ein 3,2 mm (1/8 Zoll) Pilotloch.
  4. Installieren Sie die obere Schraube so, dass 3,2 mm (1/8 Zoll) über die Oberfläche herausragen. Positionieren Sie das Tastenfeld über der oberen Schraube.
  5. Markieren Sie das untere Loch und bohren Sie ein 3,2 mm (1/8 Zoll) Pilotloch. Installieren Sie die untere Schraube. Nicht zu fest anziehen, um Risse im Kunststoffgehäuse zu vermeiden.
  6. Setzen Sie die Batterie wieder ein und bringen Sie die Abdeckung an.

BETRIEB

Der Garagentoröffner wird aktiviert, wenn die PIN und die ENTER-Taste gedrückt werden. Das Tastenfeld blinkt 15 Sekunden lang, während dieser Zeit kann die ENTER-Taste verwendet werden, um das Tor anzuhalten, zu starten oder die Richtung umzukehren.

Wird versehentlich die falsche Nummer gedrückt, drücken Sie die richtige PIN und dann die ENTER-Taste. Das Tastenfeld sendet nur die letzten vier Ziffern, die vor der ENTER-Taste gedrückt wurden.
SCHLIESSEN MIT EINER TASTE: Das Tastenfeld verfügt über eine Funktion, die das Schließen des Tors mit der ENTER-Taste anstelle einer PIN ermöglicht.

Warnung
HINWEIS: Diese Funktion ist bei Garagentoröffnern, die vor 2006 hergestellt wurden, oder einem externen Empfänger nicht verfügbar.

Zum Deaktivieren der Ein-Tasten-Schließfunktion:

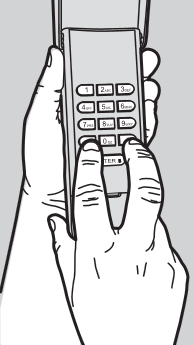

  1. Drücken und halten Sie die Tasten 1 und 9 für 10 Sekunden.
  2. Das Tastenfeld blinkt vier Mal, wenn die Ein-Tasten-Schließfunktion deaktiviert ist.

Zum Aktivieren der Ein-Tasten-Schließfunktion:

  1. Drücken und halten Sie die Tasten 1 und 9 für 10 Sekunden.
  2. Das Tastenfeld blinkt zweimal, wenn die Ein-Tasten-Schließfunktion aktiviert ist.

ERSATZTEILE

Batterie 10A25
Tastenfeldabdeckung 41D621
Batterieabdeckung 41D541

BATTERIE

Warnung
Zur Vermeidung möglicher SCHWERER VERLETZUNGEN oder des TODES:

  • Lassen Sie kleine Kinder NIEMALS in die Nähe von Batterien.
  • Bei Verschlucken der Batterie sofort einen Arzt benachrichtigen.

Ersetzen Sie die Batterie, wenn das Tastenfeld schwach wird oder nach dem Drücken einer Taste nicht leuchtet.
Entsorgen Sie alte Batterien ordnungsgemäß.

Warnung
HINWEIS: Um die FCC- und/oder Industry Canada (IC)-Regeln einzuhalten, sind Anpassungen oder Änderungen dieses Empfängers und/oder Senders verboten, außer dem Ändern der Code-Einstellung oder dem Batteriewechsel. ES SIND KEINE ANDEREN VOM BENUTZER WARTBAREN TEILE VORHANDEN.

Dieses Gerät entspricht Teil 15 der FCC-Regeln und IC RSS-210. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen, und (2) dieses Gerät muss jegliche empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

GARANTIE

EINJÄHRIGE BESCHRÄNKTE GARANTIE
LiftMaster garantiert dem Erstkäufer dieses Produkts, dass es für einen Zeitraum von 1 Jahr ab Kaufdatum frei von Material- und/oder Verarbeitungsfehlern ist.
LiftMaster.com
