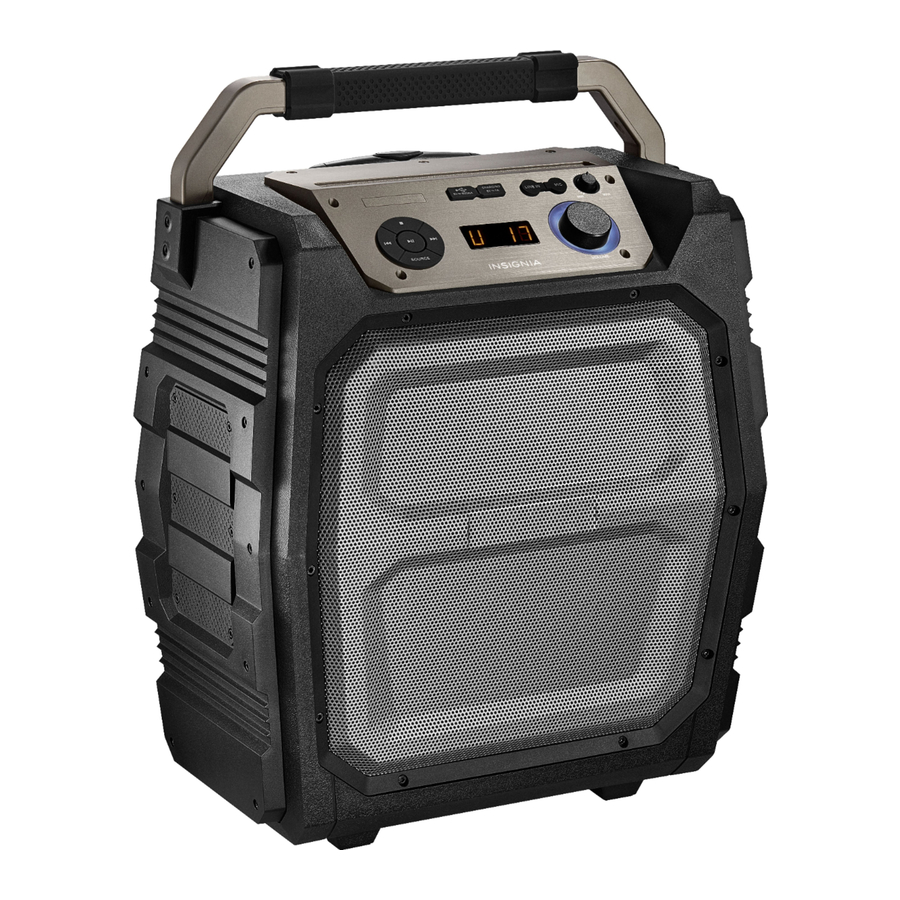

Insignia Rugged Speaker System XL NS-HLPS5018 Schnellstartanleitung

Inhalt

LIEFERUMFANG

  • Rugged Speaker System XL
  • Netzkabel
  • Schnellstartanleitung

FUNKTIONEN

  • Bluetooth-Wiedergabe
  • Line-Eingang
  • Integrierter FM-Tuner
  • Integrierter Akku
  • USB-Steckplatz
  • Mikrofonfunktion

Bevor Sie Ihr neues Produkt verwenden, lesen Sie bitte diese Anweisungen, um Schäden zu vermeiden.

Oberseite

Oberseite

Seite

Seite

LADEN IHRES LAUTSPRECHERS

  • Verbinden Sie ein Ende des Netzkabels (im Lieferumfang enthalten) mit der Netzstromeingangsbuchse des Geräts und das andere Ende mit einer Netzsteckdose. Schalten Sie das Gerät vor dem Laden ein, um den Batterieladestatus anzuzeigen. Beim Laden blinken die Ladeanzeige-LEDs 1, 2 und 3 schnell (GRÜN) und die LOW-Anzeige-LED leuchtet dauerhaft (ROT). Wenn vollständig geladen, leuchten alle Anzeige-LEDs dauerhaft.

Warnung Hinweis: Sie können das Gerät auch im ausgeschalteten Zustand laden, aber die Ladeanzeige-LEDs leuchten dann nicht.

USB SLOT B: Laden eines externen Geräts

  • Verwenden Sie ein USB-Kabel (nicht im Lieferumfang enthalten), um den USB SLOT B (DC 5V/1A) Ihres Lautsprechersystems mit einem externen Gerät zu verbinden, um es zu laden, wenn Ihr Lautsprechersystem eingeschaltet ist.

Überprüfen des Batteriestands

  • Der Lautsprecher ist für Ihre Bequemlichkeit mit einer intelligenten Batteriestandsanzeige ausgestattet.
  • Drücken Sie die Batteriestands-Taste, um den aktuellen Batterieladestand anzuzeigen, wenn das Gerät eingeschaltet und nicht am Laden ist.
STATUS LADEZUSTAND
4 LEDs 100%
3 LEDs 75%
2 LEDs 50%
1 LED 25%

VERWENDUNG IHRES LAUTSPRECHERSYSTEMS

Anschließen eines Audiogeräts

LINE IN

  • Ihr Lautsprechersystem verfügt über eine Audio-Eingangsbuchse, an die Sie eine externe Audioquelle, wie z.B. einen VCD-, CD-, VCR- oder MP3-Player, anschließen können.
    Verwenden Sie ein Audiokabel (nicht im Lieferumfang enthalten), um das externe Gerät mit der Line In-Buchse auf der Oberseite Ihres Lautsprechersystems zu verbinden, und drücken Sie dann die SOURCE-Taste, um den "LINE" (LINE)-Modus auszuwählen.

Koppeln Ihres Lautsprechersystems mit einem Bluetooth-Gerät

Ihr Lautsprechersystem kann Kopplungsinformationen für bis zu acht Bluetooth-Geräte wie Telefone und Tablets speichern.

  1. Stellen Sie sicher, dass Ihr Bluetooth-Gerät das Bluetooth Ver.4.0+EDR Protokoll unterstützt und nicht mit einem anderen Gerät gekoppelt ist. Um festzustellen, welches Bluetooth-Protokoll Ihr Gerät unterstützt, lesen Sie die Dokumentation, die mit Ihrem Gerät geliefert wurde.
  2. Schalten Sie Ihr Lautsprechersystem ein.
  3. Drücken Sie die SOURCE-Taste, um "BT" (BT) auszuwählen, um in den Kopplungsmodus zu wechseln.
  4. Stellen Sie sicher, dass sich Ihr Bluetooth-Gerät innerhalb von 30 Fuß von Ihrem Lautsprechersystem befindet.
  5. Schalten Sie Ihr Bluetooth-Gerät ein, aktivieren Sie Bluetooth und versetzen Sie Ihr Gerät dann in den Kopplungsmodus. Weitere Informationen finden Sie in der Dokumentation Ihres Bluetooth-Geräts.
  6. Wählen Sie auf Ihrem Bluetooth-Gerät "NS-HLPS5018" (NS-HLPS5018). Ihr Lautsprechersystem koppelt sich mit dem Bluetooth-Gerät.
  7. Drücken Sie PLAY/PAUSE (Wiedergabe/Pause), um die Wiedergabe zu starten. Die Lautstärkeregler sind ebenfalls aktiv.

Warnung Hinweis: Das Bluetooth-Gerät sollte sich automatisch wieder mit Ihrem Lautsprechersystem verbinden, wenn es eingeschaltet wird.

Grundlegende Wiedergabe

TASTE BESCHREIBUNG
POWER ON/OFF (EIN/AUS)
 Drücken Sie, um das Gerät ein-/auszuschalten.
Drücken Sie wiederholt, um eine Signalquelle auszuwählen. Optionen sind Bluetooth-, LINE IN-, USB- oder TUNER-Modus.
Drücken Sie, um die Wiedergabe im USB-Modus zu stoppen.
Drücken Sie, um die Wiedergabe anzuhalten oder fortzusetzen. Halten Sie gedrückt, um Bluetooth zu trennen.
Drücken Sie, um zum nächsten Titel zu springen.
Drücken Sie, um zum vorherigen Titel zurückzukehren.
MIKROFON-LAUTSTÄRKEREGLER
 Verwenden Sie diesen Regler, um die Lautstärke des Mikrofoneingangs anzupassen.
MASTER-LAUTSTÄRKEREGLER
 Verwenden Sie diesen Regler, um die Lautstärke des Lautsprechers anzupassen.
BATTERIESTAND
 Drücken Sie diese Taste, um den aktuellen Batterieladestand zu überprüfen, wenn Ihr Lautsprechersystem eingeschaltet ist.

USB-Laufwerk

  • Stecken Sie einen USB-Stick in den USB SLOT A (5V/500mA). Ihr Lautsprechersystem wechselt automatisch in den USB-Wiedergabemodus.

Mikrofon-Wiedergabe

  • Schließen Sie ein externes Mikrofon an die Mikrofonbuchse auf der Oberseite Ihres Lautsprechersystems an. Verwenden Sie den Mikrofon-Lautstärkeregler, um den Schallpegel anzupassen.

Tuner-Betrieb

  • Drücken Sie die SOURCE-Taste wiederholt, um den TUNER-Modus auszuwählen. Die folgenden Tasten werden im Tuner-Modus verwendet:
TASTE BESCHREIBUNG
  • Halten Sie gedrückt, um automatisch nach Radiosendern zu suchen. Drücken Sie die STOP (Stoppen)-Taste, um den automatischen Sendersuchlauf zu beenden.
  • Drücken Sie, um die nächsten beiden Tasten zwischen der Voreinstellungswahl und der Frequenzanpassung umzuschalten.
  • Drücken Sie, um zum nächsten voreingestellten Sender zu springen.
  • Drücken Sie, um die Frequenz manuell fein abzustimmen (erhöhen).
  • Drücken Sie, um zum vorherigen voreingestellten Sender zu springen.
  • Drücken Sie, um die Frequenz manuell fein abzustimmen (verringern).

SPEZIFIKATIONEN

Stromversorgung: AC ~100-240V/50/60Hz
Stromverbrauch: 50W
Temperatur: 14 ~ 95°F (-10 ~ 35°C)
Relative Luftfeuchtigkeit: 5% ~90%
Verstärkerausgang (Max): 50W
FM-Tuner-Bandbereich: 87.5MHz-107.9MHz
Frequenzgang: + 3dB (20Hz~20kHz)

FEHLERBEHEBUNG

Keine Stromversorgung.

  • Stellen Sie sicher, dass das Netzkabel fest angeschlossen ist.

Kein Ton oder Ton ist verzerrt.

  • Erhöhen Sie die Lautstärke sowohl an Ihrem Lautsprecher als auch am angeschlossenen Gerät.

Die Tasten am Lautsprecher funktionieren nicht.

  • Schalten Sie Ihr Lautsprechersystem aus und ziehen Sie den Netzstecker, schließen Sie dann das Netzkabel wieder an und schalten Sie es erneut ein.

SICHERHEITSHINWEISE

  • Lesen Sie diese Anleitung, bevor Sie Anschlüsse vornehmen und dieses Lautsprechersystem bedienen. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.
  • Öffnen Sie nicht das Gehäuse dieses Geräts. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren. Überlassen Sie Wartungsarbeiten ausschließlich qualifiziertem Personal.
  • Schalten Sie das Lautsprechersystem aus, wenn es nicht verwendet wird. Schalten Sie das Lautsprechersystem aus und trennen Sie es von der Netzstromversorgung, wenn es längere Zeit nicht verwendet wird.
  • Installieren Sie das Lautsprechersystem nicht an einem Ort, der Heizquellen oder direkter Sonneneinstrahlung ausgesetzt ist.
  • Installieren Sie das Lautsprechersystem nicht an einem Ort, der Feuchtigkeit oder Regen ausgesetzt ist.
  • Installieren Sie das Lautsprechersystem auf einer horizontalen, ebenen und festen Oberfläche mit guter Belüftung. Blockieren Sie niemals die Lüftungsschlitze, da dies zu Fehlfunktionen durch Überhitzung führen könnte.
  • Verwenden Sie ein weiches, sauberes Tuch, um die Außenseite des Lautsprechersystems zu reinigen. Reinigen Sie es niemals mit Chemikalien oder Reinigungsmitteln.
  • Verwenden Sie nur vom Hersteller angegebene Anbauteile/Zubehör.

Für den Kundendienst rufen Sie 1-877-467-4289 an (USA und Kanada)
www.insigniaproducts.com
