Vielen Dank für den Kauf dieses Produkts. Dieser TT350F Kamerablitz ist für Kameras der FUJI-Serie geeignet und mit TTL-Autoblitz kompatibel. Mit diesem TTL-kompatiblen Blitz wird Ihr Fotografieren einfacher. Sie können auch in komplexen, sich ändernden Lichtverhältnissen problemlos eine korrekte Blitzbelichtung erzielen.
Vor der Verwendung dieses Produkts: Bitte lesen Sie dieses Benutzerhandbuch sorgfältig durch, um Ihre Sicherheit und den ordnungsgemäßen Betrieb dieses Produkts zu gewährleisten. Bewahren Sie es zum späteren Nachschlagen auf.
Dieser Kamerablitz bietet folgende Funktionen:
GN36 (m ISO 100, @105mm).
Volle Unterstützung des FUJI TTL-Kamerablitzes. Verwendbar als Master- oder Slave-Einheit in einer drahtlosen Blitzgruppe.
Mit integriertem 2,4-GHz-Funkfernsteuerungssystem zur Unterstützung von Senden und Empfangen.
Bietet mehrere Funktionen, darunter manueller Blitz, Multi-Blitz, HSS (bis zu 1/8000s), Synchronisation auf den zweiten Verschlussvorhang, FEC usw.
Unterstützt Firmware-Upgrades.
Kompatible Kameramodelle
Fuji-Kameras werden hinsichtlich ihrer unterschiedlichen Steuerung des Kamerablitzes in drei Arten unterteilt:
X 100T verfügt nicht über die Funktion des zweiten Verschlussvorhangs (REAR).
Das AF-Hilfslicht leuchtet auf, wenn die Verschlusszeit niedrig ist (
Diese Tabelle listet nur die getesteten Kameramodelle auf, nicht alle Fuji-Kameras. Für die Kompatibilität anderer Kameramodelle wird ein Selbsttest empfohlen.
Das Recht zur Änderung dieser Tabelle bleibt vorbehalten.
Halten Sie dieses Produkt immer trocken. Nicht bei Regen oder feuchten Bedingungen verwenden.
Nicht zerlegen. Sollten Reparaturen erforderlich werden, muss dieses Produkt an ein autorisiertes Wartungszentrum geschickt werden.
Außerhalb der Reichweite von Kindern aufbewahren.
Verwenden Sie dieses Produkt nicht mehr, wenn es durch Quetschung, Herunterfallen oder starken Stoß aufbricht. Andernfalls kann ein Stromschlag auftreten, wenn Sie die elektronischen Teile darin berühren.
Richten Sie den Blitz nicht direkt aus kurzer Entfernung in die Augen (insbesondere die von Babys). Andernfalls kann es zu Sehstörungen kommen.
Verwenden Sie das Blitzgerät nicht in der Nähe von brennbaren Gasen, Chemikalien und ähnlichen Materialien. Unter bestimmten Umständen können diese Materialien empfindlich auf das starke Licht dieses Blitzgeräts reagieren, was zu Bränden oder elektromagnetischen Störungen führen kann.
Lassen oder lagern Sie das Blitzgerät nicht, wenn die Umgebungstemperatur über 50 °C liegt. Andernfalls können die elektronischen Teile beschädigt werden.
Schalten Sie das Blitzgerät im Falle einer Fehlfunktion sofort aus.

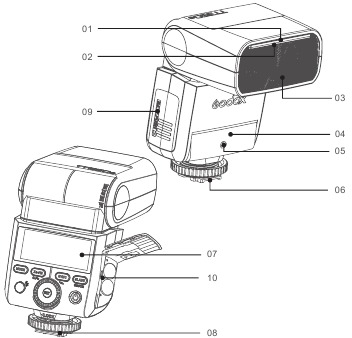

Bezeichnung der Teile
Gehäuse
Reflektorblende
Integrierte Weitwinkelstreuscheibe
Blitzkopf
Optischer Steuersensor
AF-Hilfslicht
Blitzschuh
LCD-Display
Arretierring
Batteriefach
USB-Anschluss

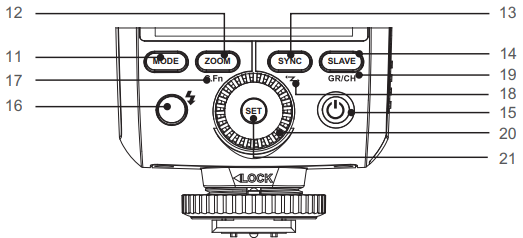

Bedienfeld
<MODE>Taste zur Modusauswahl
<ZOOM>Taste zur Zoomauswahl
<SYNC>Taste für Hochgeschwindigkeitssynchronisation
<SLAVE> S1/S2 Taste zur Auswahl der optischen Slave-Auslösung (im nicht-drahtlosen Modus)
< > Ein-/Ausschalter
< > Testtaste / Blitzbereitschaftsanzeige.
< C.Fn >Taste für individuelle Funktions-(C.Fn)-Einstellungen (wiederverwendbare Taste, 2 Sekunden lang drücken)
< > Taste zur drahtlosen Auswahl (wiederverwendbare Taste, 2 Sekunden lang drücken)
<GR/CH> Gruppen-/Kanal-Taste (wiederverwendbare Taste, im drahtlosen Modus)
Einstellrad 2
<SET> Set-Taste

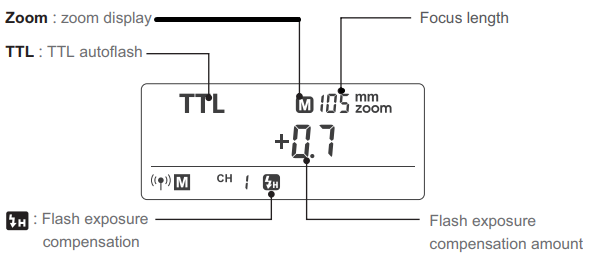

LCD-Anzeige
TTL-Autoblitz

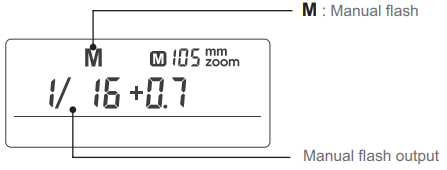

M Manueller Blitz
Multi-Blitz

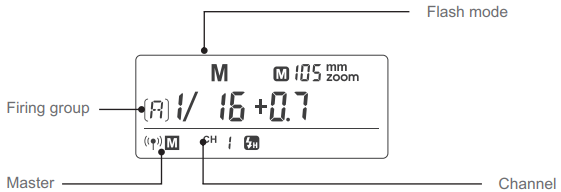

Funkübertragungsmodus
Master-Einheit
Slave-Einheit
Lieferumfang des TT350F
Blitzgerät
Mini-Standfuß
Schutztasche
Diffusor
Bedienungsanleitung

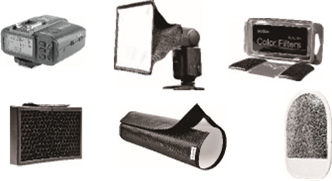

Separat erhältliches Zubehör
Das Produkt kann in Kombination mit dem folgenden separat erhältlichen Zubehör verwendet werden, um die besten Fotoeffekte zu erzielen: X1T-F Funkauslöser, Mini-Softbox, Weiß-Silber-Reflektor, Wabe, Farbfolien, Snoot usw.
Anbringen an einer Kamera
Kamerablitz anbringen.
Schieben Sie den Montagefuß des Kamerablitzes ganz in den Blitzschuh der Kamera.
Kamerablitz befestigen.
Drehen Sie den Arretierring am Montagefuß, bis er einrastet.
Kamerablitz abnehmen.
Drehen Sie den Arretierring am Montagefuß, bis er gelöst ist.
Energieverwaltung
Verwenden Sie den Ein-/Ausschalter, um das Blitzgerät ein- (Taste eine Sekunde lang gedrückt halten) oder auszuschalten. Schalten Sie es aus, wenn es längere Zeit nicht verwendet wird. Als Master-Blitz eingestellt, schaltet es sich nach einer bestimmten Zeit (ca. 90 Sekunden) der Inaktivität automatisch aus. Ein halbes Drücken des Kameraauslösers oder das Drücken einer beliebigen Blitztaste weckt das Blitzgerät auf. Als Slave-Blitz eingestellt, wechselt es nach einer bestimmten Zeit (einstellbar, standardmäßig 60 Minuten) der Inaktivität in den Schlafmodus. Das Drücken einer beliebigen Blitztaste weckt es auf.
C.Fn Es wird empfohlen, die automatische Abschaltfunktion zu deaktivieren, wenn der Blitz außerhalb der Kamera verwendet wird. (C.Fn-ST)
Blitzmodus: TTL-Autoblitz
Dieser Blitz verfügt über drei Blitzmodi: TTL, Manuell (M) und Multi (Stroboskopisch). Im TTL-Modus arbeiten Kamera und Blitz zusammen, um die korrekte Belichtung für das Motiv und den Hintergrund zu berechnen. In diesem Modus stehen mehrere TTL-Funktionen zur Verfügung: FEC, HSS, Synchronisation auf den zweiten Verschlussvorhang usw.
* Drücken Sie die <MODE>-Modusauswahltaste, und die drei Blitzmodi werden nacheinander mit jedem Drücken auf dem LCD-Bildschirm angezeigt.
TTL-Modus
Drücken Sie die <MODE>-Modusauswahltaste, um in den TTL-Modus zu wechseln. Auf dem LCD-Bildschirm wird <TTL> angezeigt.
Drücken Sie den Kameraauslöser halb herunter, um zu fokussieren.
Wenn der Auslöser vollständig gedrückt wird, löst der Blitz einen Vorblitz aus, den die Kamera verwendet, um die Belichtung und Blitzleistung unmittelbar vor der Aufnahme zu berechnen.
Anzeige "HI" (HOCH): Wenn der Blitzleistungswert den Maximalwert erreicht, wird "HI" (HOCH) 3 Sekunden lang angezeigt und blinkt. Passen Sie die Kameraparameter an, falls eine Unterbelichtung auftritt. Anzeige "Lo" (NIEDRIG): Wenn der Blitzleistungswert den Minimalwert erreicht, wird "Lo" (NIEDRIG) 3 Sekunden lang angezeigt und blinkt. Passen Sie die Kameraparameter an, falls eine Überbelichtung auftritt.
FEC: Blitzbelichtungskorrektur
Mit der FEC-Funktion kann dieser Blitz in 1/3-Blendenstufen von -3 bis +3 angepasst werden. Dies ist nützlich in Situationen, in denen eine geringfügige Anpassung des TTL-Systems an die Umgebung erforderlich ist.
FEC einstellen:
Drücken Sie die SET-Taste, und der Wert der Blitzbelichtungskorrektur wird auf dem LCD-Bildschirm hervorgehoben.
Drehen Sie das Einstellrad, um den Wert einzustellen.
Um die Blitzbelichtungskorrektur abzubrechen, stellen Sie den Wert auf "+0" (NULL).
Drücken Sie die <SET>-Taste erneut, um die Einstellung zu bestätigen.
High Speed Sync (Kurzzeitsynchronisation)
High Speed Sync (Hss-Blitz) ermöglicht die Synchronisation des Blitzes mit allen Kamera-Verschlusszeiten. Dies ist praktisch, wenn Sie die Blendenautomatik für Aufhellblitze bei Porträts verwenden möchten.
Den Blitz auf den High-Speed Sync-Modus einstellen, wenn er an der Kamera befestigt ist: Verwenden Sie die Blitz-Einstellung > Blitzlichtfunktions-Einstellung im Aufnahme-Menü der Kamera, um die Einstellungen des Blitzlichts anzupassen. Weitere Details entnehmen Sie bitte dem Bedienungsmenü der Kamera.
Wenn Sie FP in der Einstellung "SYNC" (Synchronisation) wählen, bedeutet dies, dass die High-Speed Sync-Funktion eingeschaltet ist.
"Sync-Kabelanschluss/S1/S2" (Kurzzeitsynchronisation) einstellen: Drücken Sie die <SYNC>-Taste, um den High-Speed Sync-Blitz zu aktivieren, und das High-Speed-Symbol < > wird angezeigt.
Wählen Sie die Auslösemethode Sync-Kabelanschluss/S1/S2, um den High-Speed Sync-Blitz zu erreichen.
Bei der Kurzzeitsynchronisation gilt: Je kürzer die Verschlusszeit, desto geringer ist die effektive Blitzreichweite.
Der Multi-Blitzmodus kann im High-Speed Sync-Modus nicht eingestellt werden.
Der Übertemperaturschutz kann nach 15 aufeinanderfolgenden High-Speed Sync-Blitzen aktiviert werden.
Versuchen Sie, die Verwendung des High-Speed Sync-Blitzes zu vermeiden, da dies die Lebensdauer der Blitzröhre verkürzt.
Synchronisation auf den zweiten Verschlussvorhang
Mit einer langsamen Verschlusszeit können Sie einen Lichtschweif erzeugen, der dem Motiv folgt. Der Blitz löst kurz vor dem Schließen des Verschlusses aus.
Synchronisation auf den zweiten Verschlussvorhang einstellen:
Verwenden Sie die Blitz-Einstellung >Blitzlichtfunktions-Einstellung im Aufnahme-Menü der Kamera, um die Einstellungen des Blitzlichts anzupassen. Weitere Details entnehmen Sie bitte dem Bedienungsmenü der Kamera.
Wenn Sie REAR (HINTER) in der Einstellung "SYNC" (Synchronisation) wählen, bedeutet dies, dass die Synchronisation auf den zweiten Verschlussvorhang aktiviert ist.
Blitzmodus -- M: Manueller Blitz
Die Blitzleistung ist von 1/1 voller Leistung bis 1/128 Leistung in 1/3-Stufen einstellbar. Um eine korrekte Blitzbelichtung zu erzielen, verwenden Sie ein handgeführtes Blitzbelichtungsmessgerät, um die erforderliche Blitzleistung zu ermitteln.
Drücken Sie die <MODE>-Taste, sodass <M> angezeigt wird.
Drehen Sie das Einstellrad, um eine gewünschte Blitzleistungsstufe auszuwählen. Im High-Speed Sync-Modus beträgt der einstellbare Blitzbereich 1/16~1/1.
Blitzleistungsbereich
Die folgende Tabelle verdeutlicht, wie sich die Blendenstufe in Bezug auf die Blende ändert, wenn Sie die Blitzleistung erhöhen oder verringern. Wenn Sie beispielsweise die Blitzleistung auf 1/2, 1/2-0.3 oder 1/20.7 verringern und dann die Blitzleistung auf mehr als 1/2 erhöhen, werden 1/2+0.3, 1/2+0.7 und 1/1 angezeigt.
Angezeigte Werte bei Reduzierung der Blitzleistung
1/1
1/1-0.3
1/1-0.7
1/2
1/2-0.3
1/2-0.7
1/4
······
1/2+0.7
1/2+0.3
1/4+0.7
1/4+0.3
······
← Angezeigte Werte bei Erhöhung der Blitzleistung
Im M-Modus können High-Speed Sync und Synchronisation auf den zweiten Verschlussvorhang verwendet werden.
Optische S1 Sekundäreinheit-Einstellung
Im manuellen M-Blitzmodus drücken Sie die <SLAVE>-Taste, damit dieser Blitz als optischer S1-Sekundärblitz mit optischem Sensor fungieren kann. Mit dieser Funktion löst der Blitz synchron aus, wenn der Hauptblitz ausgelöst wird, mit dem gleichen Effekt wie bei der Verwendung von Funkfernsteuerungen. Dies hilft, vielfältige Lichteffekte zu erzielen.
Optische S2 Sekundäreinheit-Einstellung
Drücken Sie die <SLAVE>-Taste, damit dieser Blitz auch als optischer S2-Sekundärblitz mit optischem Sensor im manuellen M-Blitzmodus fungieren kann. Dies ist nützlich, wenn Kameras eine Vorblitzfunktion haben. Mit dieser Funktion ignoriert der Blitz einen einzelnen "preflash" (Vorblitz) des Hauptblitzes und löst nur als Reaktion auf den zweiten, eigentlichen Blitz der Haupteinheit aus.
Die optische S1- und S2-Auslösung sowie der kabellose High-Speed-Modus sind nur im manuellen M-Blitzmodus verfügbar.
Blitzmodus -- Multi: Stroboskopblitz
Mit dem Stroboskopblitz wird eine schnelle Reihe von Blitzen ausgelöst. Er kann verwendet werden, um mehrere Bilder eines sich bewegenden Motivs in einer einzigen Aufnahme festzuhalten. Sie können die Blitzfrequenz (Anzahl der Blitze pro Sekunde, ausgedrückt in Hz), die Anzahl der Blitze und die Blitzleistung einstellen.
Drücken Sie die <MODE>-Taste, sodass <Multi> angezeigt wird.
Drehen Sie das Einstellrad, um eine gewünschte Blitzleistung auszuwählen.
Stellen Sie die Blitzfrequenz und die Blitzanzahl ein.
Drücken Sie die SET-Taste, um die Blitzfrequenz auszuwählen. Drehen Sie das Einstellrad, um die Zahl einzustellen.
Drücken Sie die SET-Taste erneut, um die Blitzanzahl auszuwählen. Drehen Sie das Einstellrad, um die Zahl einzustellen.
Berechnen der Verschlusszeit
Beim Stroboskopblitz bleibt der Verschluss geöffnet, bis die Blitzauslösung stoppt. Verwenden Sie die untenstehende Formel, um die Verschlusszeit zu berechnen und diese an der Kamera einzustellen.
Anzahl der Blitze / Blitzfrequenz = Verschlusszeit
Wenn beispielsweise die Anzahl der Blitze 10 und die Blitzfrequenz 5 Hz beträgt, sollte die Verschlusszeit mindestens 2 Sekunden betragen.
Um eine Überhitzung und Beeinträchtigung des Blitzkopfes zu vermeiden, verwenden Sie den Stroboskopblitz nicht mehr als 10 Mal hintereinander. Lassen Sie den Kamerablitz nach 10 Malen mindestens 15 Minuten ruhen. Wenn Sie versuchen, den Stroboskopblitz mehr als 10 Mal hintereinander zu verwenden, kann die Blitzauslösung automatisch stoppen, um den Blitzkopf zu schützen. Sollte dies geschehen, lassen Sie den Kamerablitz mindestens 15 Minuten ruhen.
Der Stroboskopblitz ist am effektivsten bei einem stark reflektierenden Motiv vor einem dunklen Hintergrund.
Die Verwendung eines Stativs und einer Fernbedienung wird empfohlen.
Der Stroboskopblitz kann mit "buLb" (LANGZEITBELICHTUNG) verwendet werden.
Wenn die Anzahl der Blitze als "--" (UNBEGRENZT) angezeigt wird, wird die Blitzauslösung fortgesetzt, bis der Verschluss schließt oder der Akku leer ist. Die Anzahl der Blitze wird durch die folgende Tabelle begrenzt.
Maximale Stroboskopblitze
Blitzleistung \Hz
1
2
3
4
5
6-7
8-9
10-19
20-50
60-90
1/4
6
3
2
2
2
2
2
2
2
2
1/8
14
14
6
4
3
3
3
2
2
2
1/16
30
30
30
20
10
8
5
3
3
3
1/32
60
60
60
50
50
40
12
5
5
5
1/64
90
90
90
80
80
70
60
20
10
10
1/128
90
90
90
90
90
90
80
70
30
20

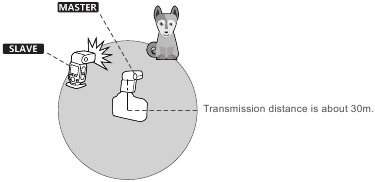

Drahtloses Blitzen: Funk (2,4G) Übertragung
Sie können drei Slave-Gruppen für das TTL-Autoblitz-Shooting einrichten. Mit TTL-Autoblitz können Sie ganz einfach verschiedene Lichteffekte erzielen.
Alle Blitzeinstellungen für die Slave-Einheiten am Master-Blitz im TTL-Modus werden automatisch an die Slave-Einheiten gesendet. Sie müssen also nur die Master-Einheit für jede Slave-Gruppe einstellen, ohne während des Shootings überhaupt Einstellungen an den Slave-Einheiten vornehmen zu müssen.
Dieser Blitz kann im TTL /M /Multi / OFF Blitzmodus arbeiten, wenn er als Master-Einheit eingestellt ist.
Bei Verwendung des Godox 2.4G drahtlosen X-Systems ist der TT350F perfekt mit anderen Produkten unseres Unternehmens kompatibel. Als Master-Einheit kann der TT350F folgende Slave-Einheiten steuern: AD600, AD600M, AD360II-C, AD360II-N, AD200. Als Slave-Einheit kann der TT350F von folgenden Master-Einheiten gesteuert werden: X1T-F.
Hinweis: Bei Verwendung der TTL-Funktion aktualisieren Sie bitte auf die neueste Firmware-Version.
Auch mit mehreren Slave-Einheiten kann die Master-Einheit alle drahtlos steuern.
In diesem Benutzerhandbuch bezieht sich „Master-Einheit“ auf den Kamerablitz an einer Kamera und „Slave-Einheit“ wird von der Master-Einheit gesteuert.
Drahtlose Einstellungen
Sie können zwischen Normalblitz und drahtlosem Blitz umschalten. Für normales Blitzen stellen Sie sicher, dass die drahtlose Einstellung auf OFF (AUS) steht.
Einstellung der Master-Einheit
Halten Sie die <SYNC> Taste 2 Sekunden lang gedrückt, sodass <> blinkt. Drehen Sie das Einstellrad, bis <> auf dem LCD-Panel angezeigt wird, was die Master-Einheit bedeutet.
Einstellung der Slave-Einheit
Halten Sie die <SYNC> Taste 2 Sekunden lang gedrückt, sodass <> blinkt. Drehen Sie das Einstellrad, bis <> auf dem LCD-Panel angezeigt wird, was die Slave-Einheit bedeutet.
Einstellung des Blitzmodus der Master-Einheit
Drücken Sie die <SLAVE> Taste, um die Gruppe aus M/A/B/C zu wählen. Drücken Sie dann die < MODE > Taste, damit die Master-Einheit im OFF (AUS) / TTL / M Blitzmodus arbeiten kann. Wählen Sie einen davon als Blitzmodus der Master-Einheit.
Halten Sie die <MODE> Taste 2 Sekunden lang gedrückt, um in den Multi-Modus zu wechseln.
Einstellung des Kommunikationskanals
Wenn sich andere drahtlose Blitzsysteme in der Nähe befinden, können Sie die Kanal-IDs ändern, um Signalstörungen zu vermeiden. Die Kanal-IDs der Master-Einheit und der Slave-Einheit(en) müssen identisch eingestellt sein.
Halten Sie die <SLAVE> Taste 2 Sekunden lang gedrückt, bis die Kanal-IDs blinken. Drehen Sie das Einstellrad, um eine Kanal-ID von 1 bis 16 auszuwählen.
Drücken Sie die <SET> Taste zur Bestätigung.
Einstellungen der drahtlosen ID
Ändern Sie die drahtlosen Kanäle und die drahtlose ID, um Interferenzen zu vermeiden, da eine Auslösung nur erfolgen kann, wenn die drahtlosen IDs und Kanäle der Master-Einheit und der Slave-Einheit gleich eingestellt sind. Drücken Sie die
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
