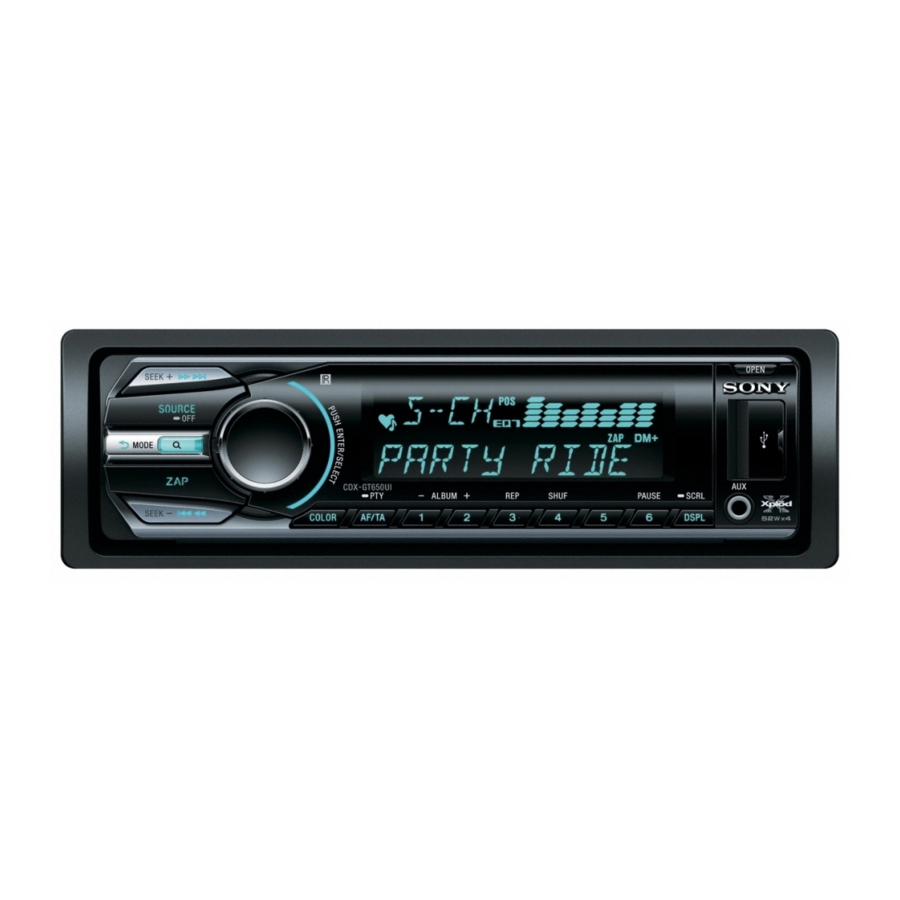

Sony CDX-GT650UI - FM/AM Autoradio-Empfänger Installation, Anschlüsse

Vorsichtsmaßnahmen

• Dieses Gerät ist ausschließlich für den Betrieb mit 12 V Gleichstrom und negativer Masse vorgesehen.
• Verlegen Sie die Leitungen nicht unter Schrauben oder in beweglichen Teilen (z.B. Sitzschienen).
• Bevor Sie Anschlüsse vornehmen, schalten Sie die Zündung des Autos aus, um Kurzschlüsse zu vermeiden.
• Verbinden Sie die gelbe und rote Stromversorgungsleitung erst, nachdem alle anderen Leitungen angeschlossen wurden.
• Führen Sie alle Masseleitungen zu einem gemeinsamen Massepunkt.
• Isolieren Sie zur Sicherheit alle losen, nicht angeschlossenen Leitungen mit Isolierband.
• Die Verwendung von optischen Instrumenten mit diesem Produkt erhöht die Gefahr für die Augen.

Hinweise zur Stromversorgungsleitung (gelb)

• Beim Anschluss dieses Geräts in Kombination mit anderen Stereokomponenten muss die Nennleistung des angeschlossenen Stromkreises des Autos höher sein als die Summe der Sicherungen jeder Komponente.
• Wenn keine Autostromkreise ausreichend hoch bewertet sind, schließen Sie das Gerät direkt an die Batterie an.

Teileliste

• Die Nummern in der Liste beziehen sich auf die Nummern in der Anleitung.
• Die Halterung und der Schutzring sind vor dem Versand am Gerät befestigt. Entfernen Sie vor der Montage des Geräts die Halterung mit den Entriegelungswerkzeugen vom Gerät. Einzelheiten hierzu finden Sie unter „Entfernen des Schutzrings und der Halterung ()“ auf der Rückseite des Blattes.
• Bewahren Sie die Entriegelungswerkzeuge für die spätere Verwendung auf, da sie auch erforderlich sind, wenn Sie das Gerät aus Ihrem Auto entfernen.

Behandeln Sie die Halterung vorsichtig, um Verletzungen Ihrer Finger zu vermeiden.

Hinweis
Stellen Sie vor der Installation sicher, dass die Haltekrallen an beiden Seiten der Halterung um 2 mm nach innen gebogen sind. (³/32 Zoll). Wenn die Haltekrallen gerade oder nach außen gebogen sind, wird das Gerät nicht sicher befestigt und kann herausspringen.

Anschlussbeispiel

Hinweise (-A)

• Verbinden Sie unbedingt die Masseleitung, bevor Sie den Verstärker anschließen.
• Der Alarm ertönt nur, wenn der eingebaute Verstärker verwendet wird.

Hinweis zum Satellitenradio-Tuner (-B)
Dieses Gerät unterstützt den XM radio tuner XMDSON100 nicht.

Anschlussdiagramm

* 1 Cinch-Kabel (nicht im Lieferumfang enthalten).
* 2 Separater Adapter kann erforderlich sein.
* 3 BUS-Kabel (nicht im Lieferumfang enthalten).
* 4 nicht im Lieferumfang enthalten.

1. An eine Metalloberfläche des Autos
   Verbinden Sie zuerst die schwarze Masseleitung, dann die gelbe und rote Stromversorgungsleitung.
2. An die Steuerleitung der aktiven Antenne oder die Stromversorgungsleitung des Antennenverstärkers
   Hinweise

• Es ist nicht notwendig, diese Leitung anzuschließen, wenn keine aktive Antenne oder kein Antennenverstärker vorhanden ist oder bei einer manuell ausfahrbaren Teleskopantenne.
• Wenn Ihr Auto eine eingebaute FM/AM-Antenne in der Heck-/Seitenscheibe hat, siehe „Hinweise zu den Steuer- und Stromversorgungsleitungen“.

3. An AMP REMOTE IN einer optionalen Endstufe
   Dieser Anschluss ist nur für Verstärker vorgesehen. Der Anschluss eines anderen Systems kann das Gerät beschädigen.
4. An das Schnittstellenkabel eines Autotelefons
5. An das Beleuchtungssignal eines Autos
   Verbinden Sie zuerst unbedingt die schwarze Masseleitung mit einer Metalloberfläche des Autos.
6. An den +12 V Stromanschluss, der in der Zubehörposition des Zündschalters mit Strom versorgt wird
   Hinweise

• Wenn keine Zubehörposition vorhanden ist, schließen Sie an den +12 V Stromanschluss (Batterie) an, der ständig mit Strom versorgt wird.
  Verbinden Sie zuerst unbedingt die schwarze Masseleitung mit einer Metalloberfläche des Autos.
• Wenn Ihr Auto eine eingebaute FM/AM-Antenne in der Heck-/Seitenscheibe hat, siehe „Hinweise zu den Steuer- und Stromversorgungsleitungen“.

7. An den +12 V Stromanschluss, der ständig mit Strom versorgt wird
   Verbinden Sie zuerst unbedingt die schwarze Masseleitung mit einer Metalloberfläche des Autos.

Hinweise zu den Steuer- und Stromversorgungsleitungen

• Die Steuerleitung der aktiven Antenne (blau) liefert +12 V DC, wenn Sie den Tuner einschalten.
• Wenn Ihr Auto eine eingebaute FM/AM-Antenne in der Heck-/Seitenscheibe hat, schließen Sie die Steuerleitung der aktiven Antenne (blau) oder die Zubehör-Stromversorgungsleitung (rot) an den Stromanschluss des vorhandenen Antennenverstärkers an. Einzelheiten erfahren Sie von Ihrem Händler.
• Eine aktive Antenne ohne Relaisbox kann mit diesem Gerät nicht verwendet werden.

Memory-Hold-Anschluss
Wenn die gelbe Stromversorgungsleitung angeschlossen ist, wird der Speicherschaltung auch bei ausgeschalteter Zündung immer Strom zugeführt.

Hinweise zum Lautsprecheranschluss

• Schalten Sie das Gerät aus, bevor Sie die Lautsprecher anschließen.
• Verwenden Sie Lautsprecher mit einer Impedanz von 4 bis 8 Ohm und ausreichender Belastbarkeit, um Schäden zu vermeiden.
• Verbinden Sie die Lautsprecheranschlüsse nicht mit dem Fahrzeugchassis und verbinden Sie nicht die Anschlüsse der rechten Lautsprecher mit denen des linken Lautsprechers.
• Verbinden Sie die Masseleitung dieses Geräts nicht mit dem Minus (–)-Anschluss des Lautsprechers.
• Versuchen Sie nicht, die Lautsprecher parallel anzuschließen.
• Schließen Sie nur passive Lautsprecher an. Der Anschluss aktiver Lautsprecher (mit eingebauten Verstärkern) an die Lautsprecheranschlüsse kann das Gerät beschädigen.
• Um eine Fehlfunktion zu vermeiden, verwenden Sie die im Auto installierten Lautsprecherkabel nicht, wenn das Gerät eine gemeinsame Minus (–)-Leitung für die rechten und linken Lautsprecher verwendet.
• Verbinden Sie die Lautsprecherkabel des Geräts nicht miteinander.

Hinweis zum Anschluss
Wenn Lautsprecher und Verstärker nicht korrekt angeschlossen sind, erscheint „FAILURE“ (FEHLER) in der Anzeige. Stellen Sie in diesem Fall sicher, dass Lautsprecher und Verstärker korrekt angeschlossen sind.

Vorsichtsmaßnahmen

• Wählen Sie den Einbauort sorgfältig, damit das Gerät den normalen Fahrbetrieb nicht beeinträchtigt.
• Vermeiden Sie die Installation des Geräts in Bereichen, die Staub, Schmutz, übermäßiger Vibration oder hohen Temperaturen ausgesetzt sind, wie z. B. bei direkter Sonneneinstrahlung oder in der Nähe von Heizungskanälen.
• Verwenden Sie nur das mitgelieferte Montagematerial für eine sichere und feste Installation.

Einstellung des Montagewinkels
Stellen Sie den Montagewinkel auf weniger als 45° ein.

Entfernen des Schutzrings und der Halterung

Entfernen Sie vor der Installation des Geräts den Schutzring und die Halterung vom Gerät.

1. Entfernen Sie den Schutzring .
   Fassen Sie beide Kanten des Schutzrings und ziehen Sie ihn dann heraus.
2. Entfernen Sie die Halterung .
   1. Stecken Sie beide Entriegelungswerkzeuge gleichzeitig zwischen das Gerät und die Halterung , bis sie einrasten.
   2. Ziehen Sie die Halterung nach unten und ziehen Sie dann das Gerät nach oben, um es zu trennen.

Montagebeispiel

Einbau in das Armaturenbrett

Hinweise

• Biegen Sie diese Krallen bei Bedarf nach außen, um einen festen Sitz zu gewährleisten (-2).
• Stellen Sie sicher, dass die 4 Haltekrallen am Schutzring korrekt in die Schlitze des Geräts eingerastet sind (-3).

Montage des Geräts in einem japanischen Auto

Möglicherweise können Sie dieses Gerät nicht in allen japanischen Automarken installieren. In einem solchen Fall wenden Sie sich an Ihren Sony-Händler.

Hinweis
Um Fehlfunktionen zu vermeiden, installieren Sie das Gerät nur mit den mitgelieferten Schrauben .

Anbringen und Abnehmen der Frontplatte

Bevor Sie das Gerät installieren, nehmen Sie die Frontplatte ab.

-A Zum Abnehmen
Vergewissern Sie sich, dass Sie gedrückt halten, bevor Sie die Frontplatte abnehmen. Drücken Sie , schieben Sie dann die Frontplatte nach rechts und ziehen Sie das linke Ende der Frontplatte vorsichtig heraus.

-B Zum Anbringen
Platzieren Sie das Loch der Frontplatte auf dem Spindel am Gerät und drücken Sie dann die linke Seite leicht ein.

Warnung, wenn die Zündung Ihres Autos keine ACC-Position hat

Stellen Sie unbedingt die Auto-Off-Funktion ein. Einzelheiten finden Sie in der mitgelieferten Bedienungsanleitung.
Das Gerät schaltet sich nach dem Ausschalten innerhalb der eingestellten Zeit vollständig und automatisch ab, wodurch eine Entladung der Batterie verhindert wird.
Wenn Sie die Auto-Off-Funktion nicht einstellen, halten Sie gedrückt, bis die Anzeige jedes Mal verschwindet, wenn Sie die Zündung ausschalten.

RESET-Taste

Wenn die Installation und die Anschlüsse abgeschlossen sind, drücken Sie unbedingt die RESET-Taste mit einem Kugelschreiber o.ä., nachdem Sie die Frontplatte abgenommen haben.
